Shadow Rock TF 2 - Système de refroidissement pour ordinateur portable Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Type	Ventirad pour processeur
Marque	Be Quiet!
Modèle	Shadow Rock TF 2
Compatibilité Intel	LGA 1200, 1150, 1151, 1155, 1156, 1366, 775
Compatibilité AMD	AM4, AM3(+), AM2(+), FM1, FM2(+)
Configuration	Top-flow
Ventilateur inclus	1x 120 mm Silent Wings
Connecteur ventilateur	4 broches PWM
Alimentation	12 V
Nombre de caloducs	4
Base	Cuivre nickelé
Dissipation thermique	Jusqu'à 150 W TDP (estimation)
Garantie constructeur	3 ans
Accessoires inclus	Plaques arrière Intel et AMD, supports de montage, entretoises, vis, clé hexagonale, pâte thermique pré-appliquée
Entretien	Dépoussiérage régulier du ventilateur et des ailettes
Sécurité	Débrancher l'alimentation avant installation ; ne pas toucher les pales en rotation
Service client	[e-mail]

FOIRE AUX QUESTIONS - Shadow Rock TF 2 Be Quiet!

Quels sockets Intel sont compatibles avec le Shadow Rock TF 2 ?

Le Shadow Rock TF 2 est compatible avec les sockets Intel LGA 1200, 1150, 1151, 1155, 1156, 1366 et 775.

Quels sockets AMD sont compatibles ?

Il est compatible avec les sockets AMD AM4, AM3(+), AM2(+), FM1 et FM2(+).

Comment installer la plaque arrière Intel ?

Placez la plaque arrière (2) sur la face arrière de la carte mère, insérez les vis M3x16 (9) dans les trous, puis fixez avec les entretoises-C (12) sur la face avant jusqu'au clic.

Dois-je retirer le module de rétention AMD avant l'installation ?

Oui, pour les sockets AMD, retirez d'abord le module de rétention pré-assemblé en dévissant les quatre vis autour du socket.

Le ventilateur est-il PWM ?

Oui, le ventilateur est équipé d'un connecteur 4 broches PWM, permettant une régulation automatique de la vitesse par la carte mère.

Quelle est la garantie du Shadow Rock TF 2 ?

La garantie constructeur est de 3 ans pour le client final, à condition de fournir une preuve d'achat auprès d'un distributeur agréé be quiet!.

Comment entretenir le refroidisseur ?

Il est recommandé de dépoussiérer régulièrement le ventilateur et les ailettes avec un chiffon sec ou de l'air comprimé pour maintenir des performances optimales.

Que faire si je rencontre des difficultés d'installation ?

Contactez le service client be quiet! à l'adresse [e-mail] pour obtenir de l'aide.

Puis-je réutiliser le refroidisseur sur un autre socket ?

Oui, le Shadow Rock TF 2 est compatible avec plusieurs sockets Intel et AMD. Il suffit d'utiliser les supports de montage appropriés fournis.

Quels accessoires sont inclus dans le package ?

Le package inclut le ventirad, les plaques arrière Intel et AMD, des supports de montage (deux jeux), des vis, des entretoises, une clé hexagonale et de la pâte thermique pré-appliquée.

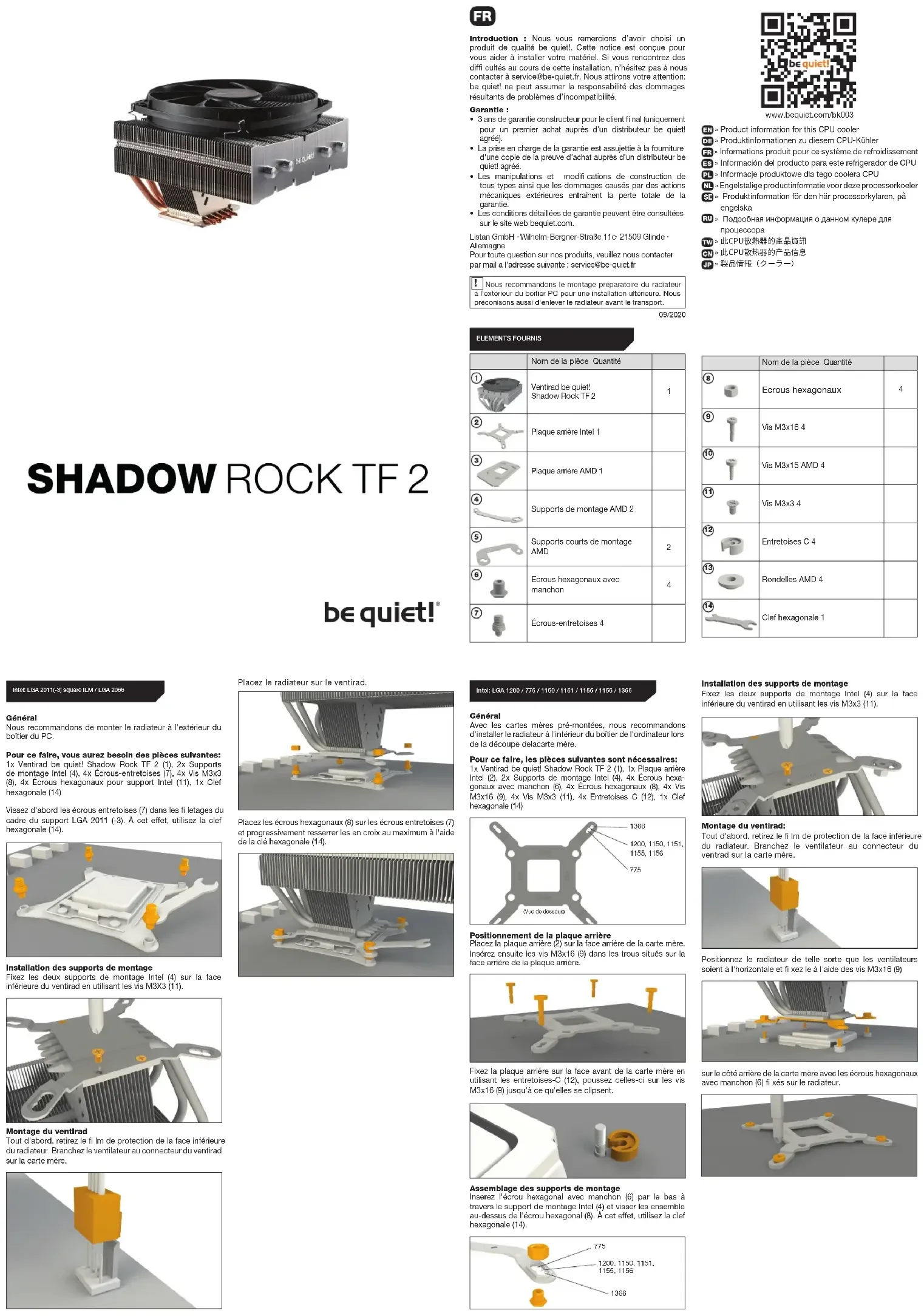

MODE D'EMPLOI Shadow Rock TF 2 Be Quiet!

Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.

Pour ce faire, vous aurez besoin des pièces suivantes: 1x Ventirad be quiet! Shadow Rock TF 2 (1), 2x Supports de montage Intel (4), 4x Écrous-entretoises (7), 4x Vis M3x3 (8), 4x Écrous hexagonaux pour support Intel (11), 1x Clef hexagonale (14)

Vissez d'abord les écrous-entretoises (7) dans les filetages du cadre du support LGA 2011 (-3). À cet effet, utilisez la clef hexagonale (14).

Installation des supports de montage

Fixez les deux supports de montage Intel (4) sur la face inférieure du ventirad en utilisant les vis M3X3 (11).

Tout d'abord, retirez le film de protection de la face inférieure du radiateur. Branchez le ventilateur au connecteur du ventirad sur la carte mère.

Placez le radiateur sur le ventirad.

Placez les écrous hexagonaux (8) sur les écrous entretoises (7) et progressivement resserrer les en croix au maximum à l'aide de la clé hexagonale (14).

Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet! Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à [e-mail]. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultant de problèmes d'incompatibilité.

Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé).
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé.
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie.
• Les conditions détaillées de garantie peuvent être consultées sur le site web be-quiet.com.

Pour toute question sur nos produits, veuillez nous contacter par mail à l'adresse suivante : [e-mail]

Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'enlever le radiateur avant le transport.

09/2020

ELEMENTS FOURNIS

	Nom de la pièce Quantité
	Ventirad be quiet!Shadow Rock TF 2	1
	Plaque arrière Intel 1
	Plaque arrière AMD 1
	Supports de montage AMD 2
	Supports courts de montage AMD	2
—	Ecrous hexagonaux avec manchon	4
	Écrous-entretoises 4

Général

Avec les cartes mères pré-montées, nous recommandons d'installer le radiateur à l'intérieur du boîtier de l'ordinateur lors de la découpe de la carte mère.

Pour ce faire, les pièces suivantes sont nécessaires :

1x Ventirad be quiet! Shadow Rock TF 2 (1), 1x Plaque arrière Intel (2), 2x Supports de montage Intel (4), 4x Écrous hexagonaux avec manchon (6), 4x Écrous hexagonaux (8), 4x Vis M3x16 (9), 4x Vis M3x3 (11), 4x Entretoises C (12), 1x Clef hexagonale (14)

1366 1200, 1150, 1151, 1155, 1156 775 (Vue de dessous)

Positionnement de la plaque arrière

Placez la plaque arrière (2) sur la face arrière de la carte mère. Insérez ensuite les vis M3x16 (9) dans les trous situés sur la face arrière de la plaque arrière.

Fixez la plaque arrière sur la face avant de la carte mère en utilisant les entretoises-C (12), poussez celles-ci sur les vis M3x16 (9) jusqu'à ce qu'elles se clipsent.

Assemblage des supports de montage

Insérez l'écrou hexagonal avec manchon (6) par le bas à travers le support de montage Intel (4) et vissez les ensemble au-dessus de l'écrou hexagonal (8). À cet effet, utilisez la clef hexagonale (14).

775 1200, 1150, 1151, 1155, 1156 1366

	Nom de la pièce Quantité
8		4
9
10
11
12
13
14

	Nom de la pièce Quantité
8		4
9
10
11
12
13
14

Installation des supports de montage

Fixez les deux supports de montage Intel (4) sur la face inférieure du ventirad en utilisant les vis M3x3 (11).

Tout d'abord, retirez le film de protection de la face inférieure du radiateur. Branchez le ventilateur au connecteur du ventirad sur la carte mère.

Positionnez le radiateur de telle sorte que les ventilateurs soient à l'horizontale et fixez-le à l'aide des vis M3x16 (9)

sur le côté arrière de la carte mère avec les écrous hexagonaux avec manchon (6) fixés sur le radiateur.

Avec les cartes mères pré-montées, nous recommandons d'installer le radiateur à l'intérieur du boîtier de l'ordinateur lors de la découpe de la carte mère.

1x Ventirad be quiet! Shadow Rock TF 2 (1), 1x Plaque arrière AMD (3), 2x Supports courts de montage AMD (5), 4x Écrous hexagonaux avec manchon (6), 4x Écrous hexagonaux (8), 4x Vis M3x15 AMD (10), 4x Vis M3x3 (11), 4x Entretoises C (12), 4x Rondelles AMD (13), 1x Clé hexagonale (14)

AM4 AM3(+) AM2(+) FM1 / FM2(+) (Vue de dessous)

Retrait du module de rétention AMD

Avant d'installer le ventirad, vous devez préalablement retirer le module de rétention AMD pré-assemblé de la carte mère. Pour ce faire, retirer les quatre vis autour du socket.

Positionnement de la plaque arrière

Placez la plaque arrière (3) verticalement sur la face arrière de la carte mère. Insérez ensuite les vis M3x15 AMD (10) dans les trous situés sur la face arrière de la plaque arrière.

Sur la face avant de la carte mère, passez les rondelles AMD (13) sur les vis M3x15 AMD (10) pour couvrir les trous des vis de la carte mère.

Fixez la plaque arrière sur la face avant de la carte mère en utilisant les entretoises-C (12), poussez celles-ci sur les vis M3x15 AMD (10) jusqu'à ce qu'elles se clipsent.

Préparation des supports de montage

Passez les écrous hexagonaux avec manchon (6) par le bas à travers les extrémités des supports courts de montage AMD (5) et vissez-les avec les écrous hexagonaux (8). Utilisez la clé hexagonale (14) pour ce faire.

AM4 AM3(+) AM2(+) FM1 / FM2(+)

Assemblage des supports de montage

Fixer les deux supports de montage AMD courts (5) à la partie inférieure du ventirad à l'aide des vis M3x3 (11).

Tout d'abord, retirez le film de protection de la face inférieure du radiateur. Branchez le ventilateur au connecteur du ventirad sur la carte mère.

Positionnez le radiateur au-dessus du ventirad, en plaçant les supports de montage AMD (5) sur les vis M3x15 AMD (10)

et fixez les en tournant les vis M3x15 AMD (10) depuis la face arrière de la carte mère.
