Pure Loop 2 FX - Système de refroidissement pour ordinateur portable Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Marque	Be Quiet!
Modèle	Pure Loop 2 FX
Type de produit	Système de refroidissement liquide tout-en-un (AIO) pour processeur
Compatibilité socket	Intel LGA 1700/1200/1150/1151/1155 ; AMD AM5/AM4
Dimensions du radiateur	Disponible en 240, 280, 360 mm
Matériau du radiateur	Aluminium peint en noir
Ventilateurs inclus	Be Quiet! Light Wings (2 pour 240/280, 3 pour 360)
Dimensions des ventilateurs	120 mm (modèles 240/360) ou 140 mm (modèle 280)
Alimentation	Connecteur SATA pour le hub ARGB-PWM ; pompe et ventilateurs via hub PWM
Éclairage	ARGB adressable 5 V, synchronisable avec la carte mère via le hub
Hub ARGB-PWM intégré	Oui, permet de connecter jusqu'à 6 périphériques ARGB et 6 ventilateurs PWM
Poids (estimé)	Environ 1,5 kg (modèle 360)
Garantie	3 ans constructeur
Entretien	Recharge du liquide de refroidissement recommandée après environ 2 ans
Sécurité	Ne pas ingérer la pâte thermique ; brancher l'ARGB uniquement sur une en-tête 5 V
Pièces détachées incluses	Bouteille de liquide de refroidissement, pâte thermique, vis, supports, etc.
Réparabilité	Système scellé : ne pas ouvrir hors de l'orifice de remplissage ; réparation par techniciens agréés
Informations générales	Marque allemande, conçu pour refroidissement CPU de bureau

FOIRE AUX QUESTIONS - Pure Loop 2 FX Be Quiet!

Comment installer les ventilateurs sur le radiateur ?

Fixez les ventilateurs au radiateur à l'aide des vis de montage fournies, en configuration push (ventilateurs orientés vers le nom du modèle sur le radiateur, du même côté que les tubes).

Comment fixer le radiateur dans le boîtier ?

Placez le radiateur à l'emplacement prévu dans votre boîtier et fixez-le avec les vis de fixation du radiateur à l'aide d'un tournevis cruciforme.

Comment appliquer la pâte thermique ?

Décollez le film protecteur du bloc CPU, appliquez une petite noisette de pâte thermique au centre du processeur (le tube suffit pour 1 à 2 applications). Ne pas ingérer.

Comment synchroniser l'éclairage ARGB avec la carte mère ?

Connectez le hub ARGB-PWM à l'en-tête ARGB 5 V de votre carte mère, puis branchez l'éclairage des ventilateurs au hub. L'éclairage sera contrôlé par le logiciel de la carte mère.

Quand et comment recharger le liquide de refroidissement ?

Rechargez le système après environ 2 ans d'utilisation. Retirez le radiateur du boîtier, ouvrez l'orifice de remplissage à l'extrémité opposée des tubes, puis versez le liquide de refroidissement fourni en pressant légèrement la bouteille jusqu'à disparition des bulles d'air.

Que faire si les performances de refroidissement sont insuffisantes ?

Vérifiez que le bloc CPU est correctement monté, que la pâte thermique est bien appliquée (ni trop ni trop peu), que les ventilateurs ne sont pas obstrués et que le radiateur dispose d'assez d'espace pour la circulation d'air.

Pourquoi mon système fait-il plus de bruit que prévu ?

Vérifiez le niveau de liquide de refroidissement (un niveau bas peut augmenter le bruit). Assurez-vous que le radiateur est bien fixé, qu'aucun câble ne touche les ventilateurs et que la pompe n'est pas bloquée par des bulles d'air (effectuez des cycles marche/arrêt si nécessaire).

Puis-je ouvrir le système scellé pour le modifier ?

Non, l'ouverture du système (hors orifice de remplissage) annule la garantie. Seuls des techniciens agréés sont autorisés à effectuer des réparations.

Quels sockets sont compatibles avec ce refroidisseur ?

Le Pure Loop 2 FX est compatible avec les sockets Intel LGA 1700/1200/1150/1151/1155 et les sockets AMD AM5/AM4.

Que faire en cas d'ingestion de pâte thermique ?

En cas d'ingestion, buvez beaucoup d'eau et consultez un médecin en urgence. Tenez la pâte thermique hors de portée des enfants et évitez tout contact avec les yeux et la peau.

MODE D'EMPLOI Pure Loop 2 FX Be Quiet!

Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à service@ be-quiet. fr. Nous attirons notre attention : be quiet! ne peut assumer la responsabilité des dommages résultant de problèmes d'incompatibilité.

Garantie :

3 ans de garantie constructeur pour le client final (uniquement pour un premier achat au-delà d'un distributeur be quiet! agréé) - La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé - Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie - Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Pour toute question sur nos produits, veuillez nous contacter

par mail à l'adresse suivante : [e-mail]

Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'enlever le radiateur avant le transport.

V1/22

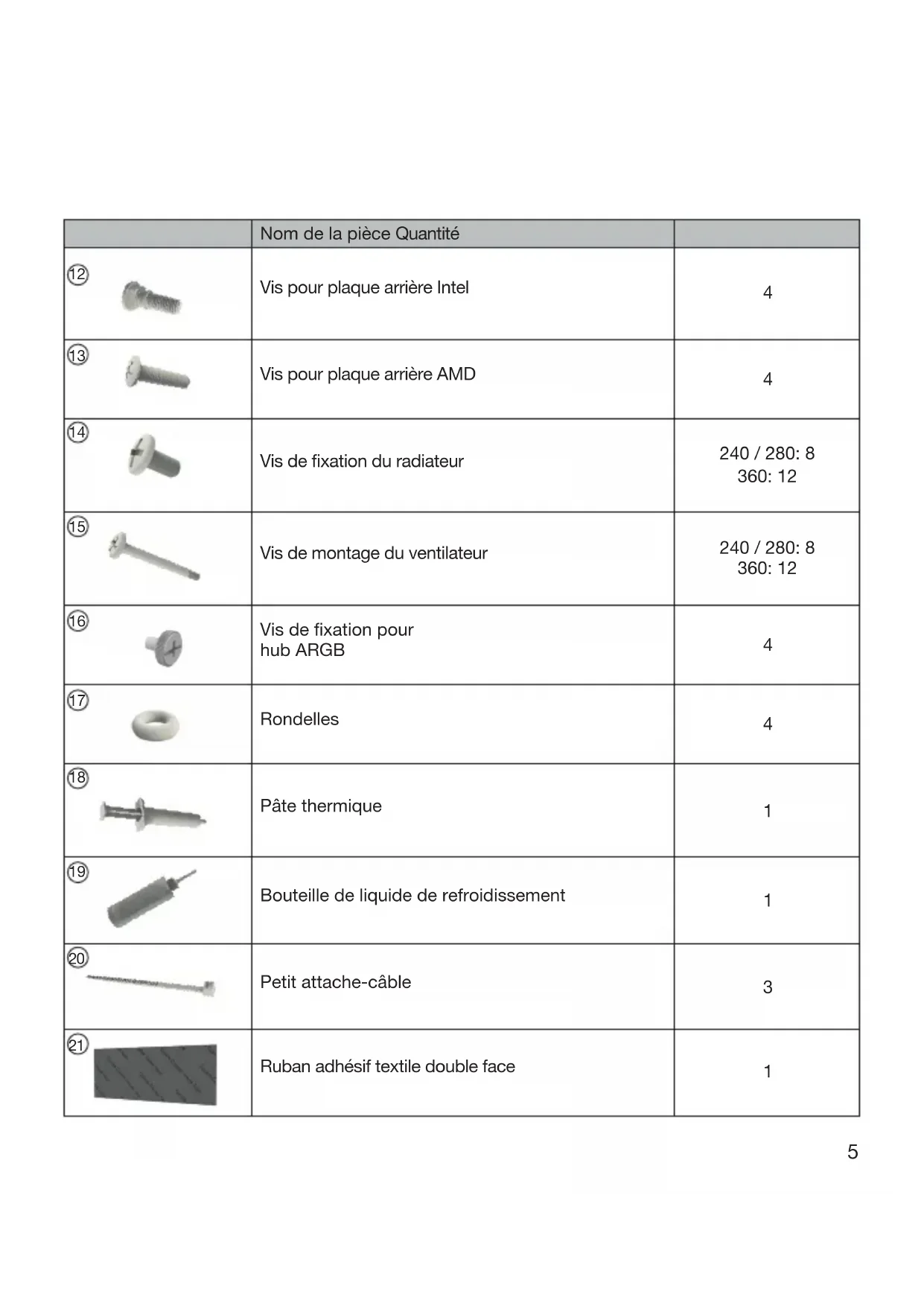

	Nom de la pièce Quantité
1	Ventirad be quiet! Pure Loop 2 FX	1
2	Ventilateur Light Wings	240 / 280: 2 360: 3
3	Hub ARGB-PWM	1
4	Plaque arrière Intel	1
5	Supports de montage Intel	2
6	Supports de montage Intel LGA 1700	2
7	Supports de montage courts AMD	2
8	Écrous-entreprises Intel A	4
9	Écrous-entreprises Intel B	4
10	Écrous-entreprises AMD	4
11	Vis de fixation du support de montage	4
12	Vis pour plaque arrête Intel	4
13	Vis pour plaque arrête AMD	4
14	Vis de fixation du radiateur	240/280:8 360:12
15	Vis de montage du ventilateur	240/280:8 360:12
16	Vis de fixation pour hub ARGB	4
17	Rondelles	4
18	Pâte thermique	1
19	Bouteille de liquide de refroidissement	1
20	Petit attache-câble	3
21	Ruban adhésif textile double face	1

AMD: AM5/AM4

Les composants suivants sont nécessaires :

Ventirad be quiet! Pure Loop 2 FX (1), Ventilateurs Light Wings (2), Hub ARRGB-PWM (3), Supports de montage courts AMD (7), Écrous-entretoises AMD (10), Vis pour plaque arrière AMD (13), Vis de fixation du radiateur (14), Vis de montage du ventilateur (15), Vis de fixation pour hub ARGB (16), Pâte thermique (18), Ruban adhésif textile double face (21)

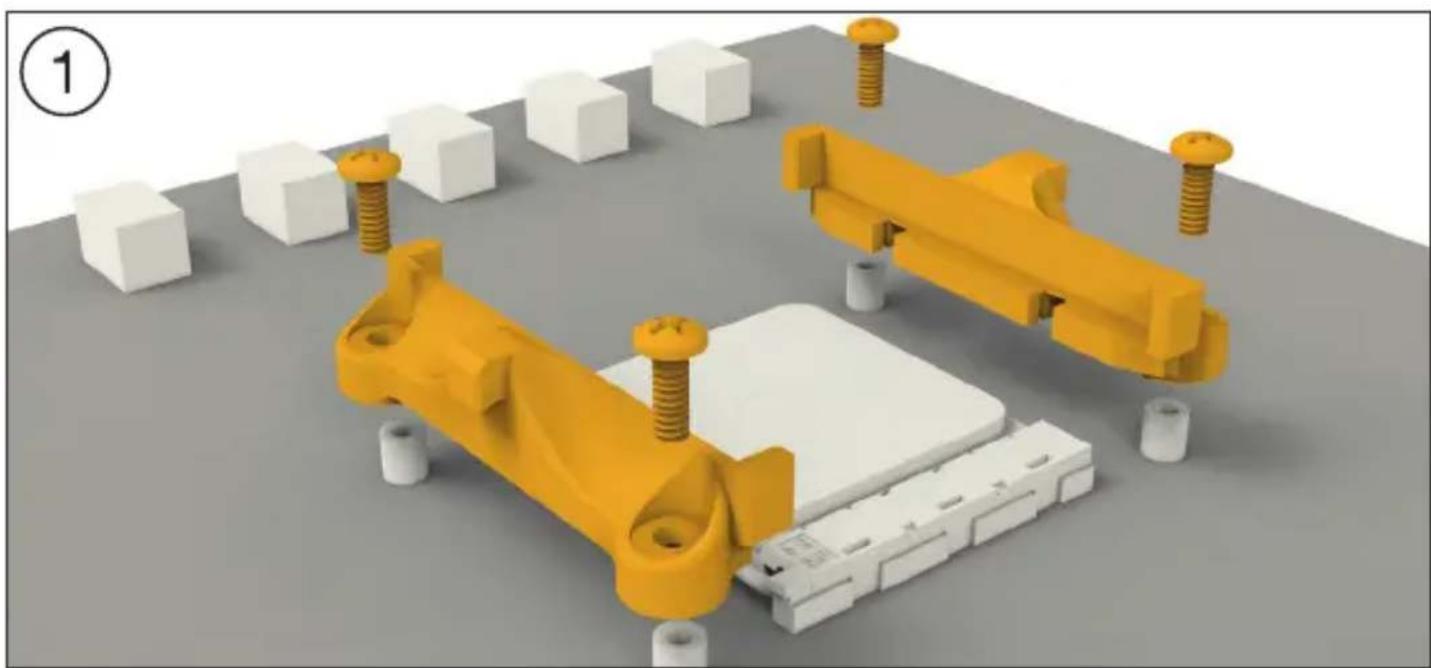

Assemblage du cadre de montage du ventilateur

Avant d'installer le ventilateur, veuillez retirer les deux supports en plastique du module de détention AMD. La plaque arrière montée d'usine située sur la face arrière de la carte mère est nécessaire pour poursuivre l'installation du ventilateur.

Placez les quatre boulons d'écartement AMD sur les filetages de la plaque arrière, sur la façade avant, et fixez les deux points de montage AMD à l'aide des vis de la plaque arrière AMD.

Montage des ventilateurs sur le radiateur

Fixez les ventilateurs au radiateur à l'aide des vis de montage des ventilateurs. Nous recommandons l'installation dans une configuration « push ». Les ventilateurs étant orientés face au nom du modèle qui figure sur le radiateur, montez-les du même côté que les tubes.

Fixation du radiateur au boîtier

Fixez le radiateur de Pure Loop 2 FX au boitier au moyen des vis de fixation du radiateur. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire.

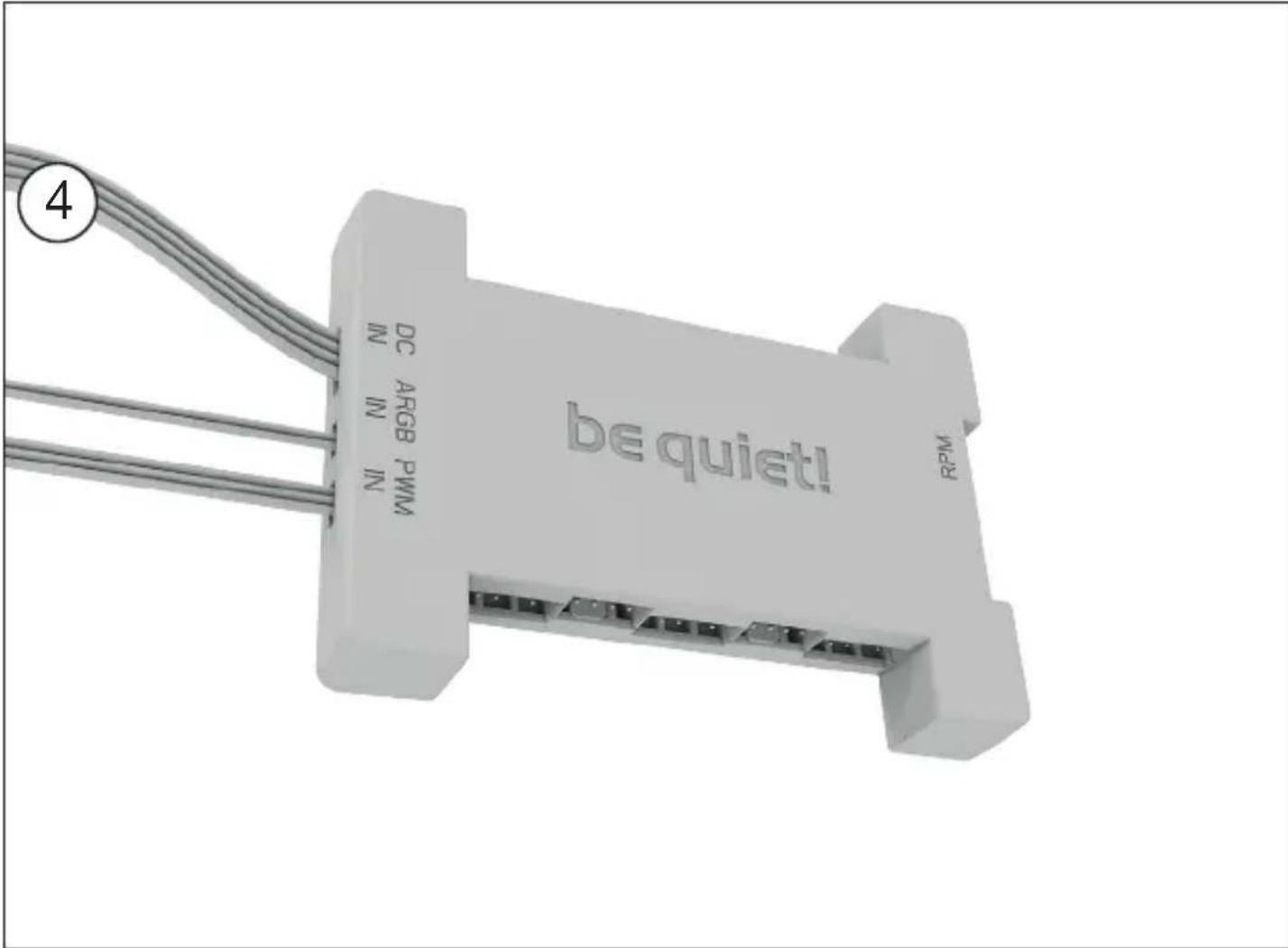

Fixation du moyeu argb-pwm sur le boitier

Montez le moyeu ARGB-PWM avec les vis de montage de moyeu ou le ruban adhésif double face sur une position appropriée dans votre boîtier PC. Nous recommendons soit l'arrête du plateau de la carte mère, soit un emplacement pour disque dur de 2,5". Ensuite, connectez la broche ARGB 5V et la broche PWM à la carte mère. Connectez ensuite le connecteur SATA au bloc d'alimentation.

Connectez maintenant le connecteur ARGB et le connecteur PWM des ventilateurs avec le moyeu ARGB-PWM. Le connecteur marqué RPM transmet le signal RPM de l'appareil connecté à l'embase de ventilateur de carte mère.

Veuillez trouver de plus amples informations sur leclairage à la page 26.

Montage du bloc CPU

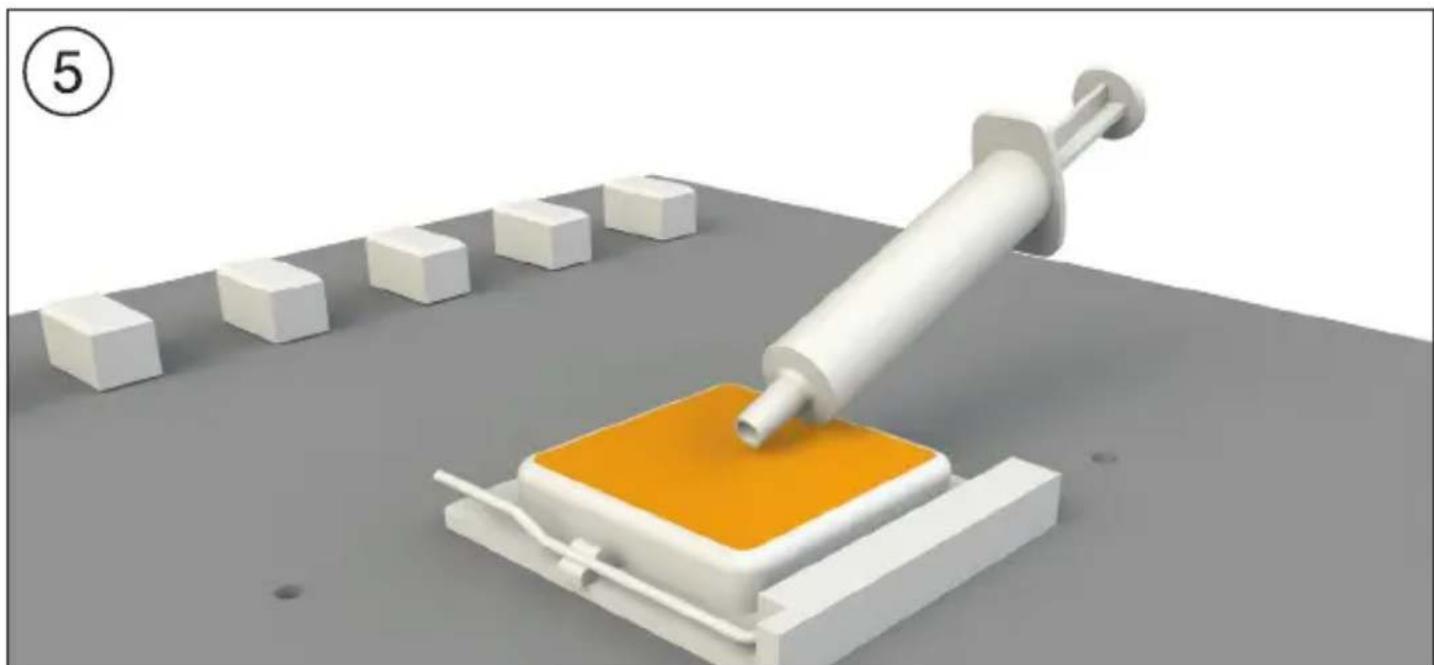

Décollez d'abord le film protecteur du dessous du ventilateur. Appliquez la pâte thermique sur la surface du CPU. Le tube contient une quantité suffisante de pâte pour 1 ou 2 applications environ.

Attention: Ne pas ingérer la pâte thermique fournie. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.

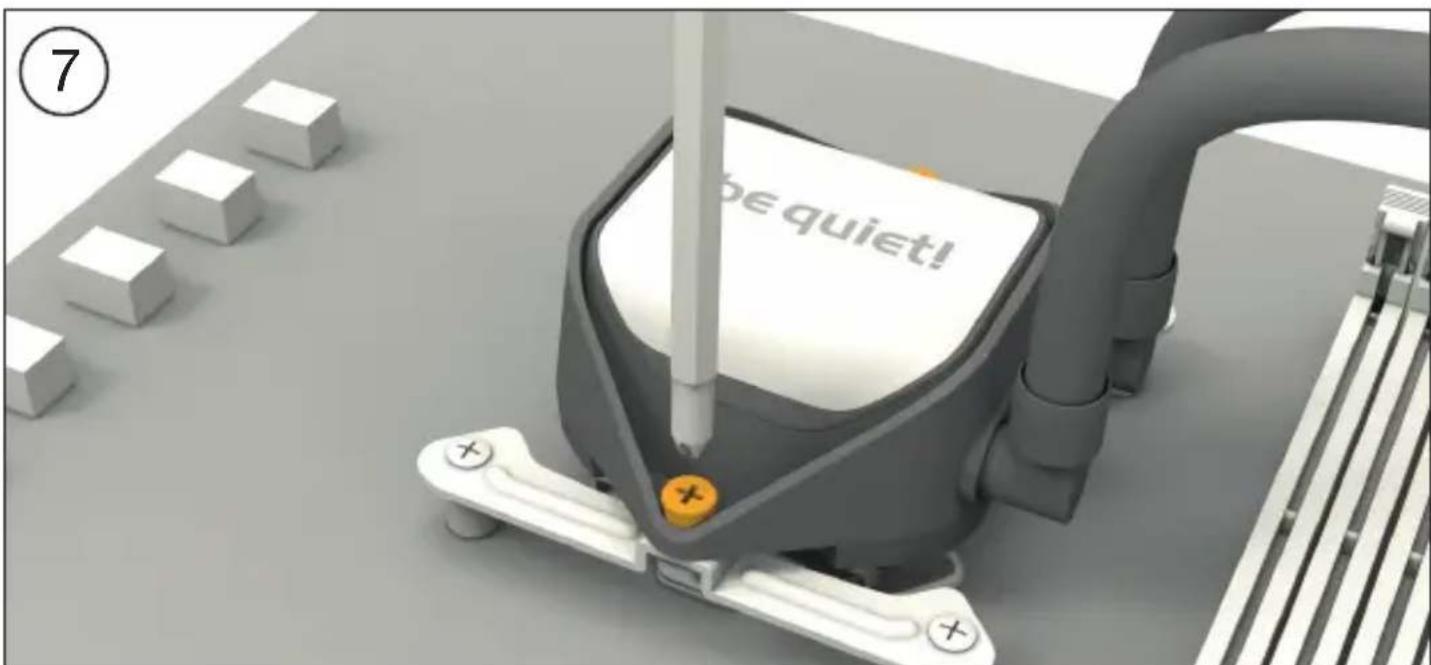

Placez le bloc CPU au centre des points de montage Intel de manière à ce que ceux-ci permettent de visser le bloc CPU. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire. Connectez ensuite la pompe et l'éclairage ARGB au hub PWM ARGB.

Pour continuer, merci de passer à la page 26.

Intel LGA 1700/1200/1150/1151/1155

Les composants suivants sont nécessaires :

Ventirad be quiet! Pure Loop 2 FX (1), Ventilateurs Light Wings (2), Hub ARGB-PWM (3), Plaque arrière Intel (4), Supports de montage Intel (5), Supports de montage Intel LGA 1700 (6), Écrous-entretoises Intel B (9), Vis de fixation du support de montage (11), Vis pour plaque arrière Intel (12), Vis de fixation du radiateur (14), Vis de fixation pour hub ARGB (15), Hub mounting screws (16), Rondelles (17), Pâte thermique (18), Ruban adhésif textile double face (21)

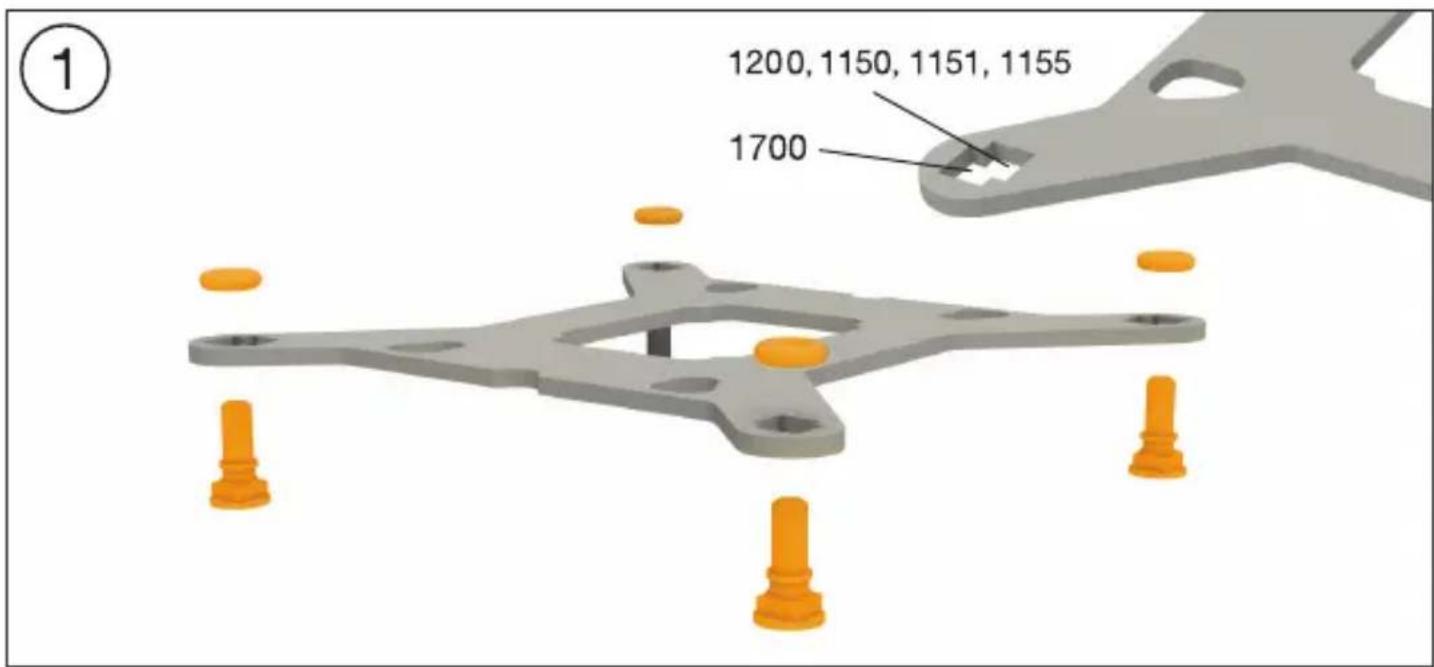

Fixation de la plaque arrêté

Placez les vis de la plaque arrière Intel dans les encoches situées à l'arrière de celle-ci. Repérez les troughs destinés au connecteur du processeur existant. Utilisez les joints toriques pour fixer les vis sur la plaque arrière Intel. Une fois que la plaque arrière Intel est assemblée pour le connecteur Intel existant, positionnez-la en dessous de la carte mère. Assurez-vous que les vis de la plaque arrière Intel coïncident exactement avec les troughs de la carte mère.

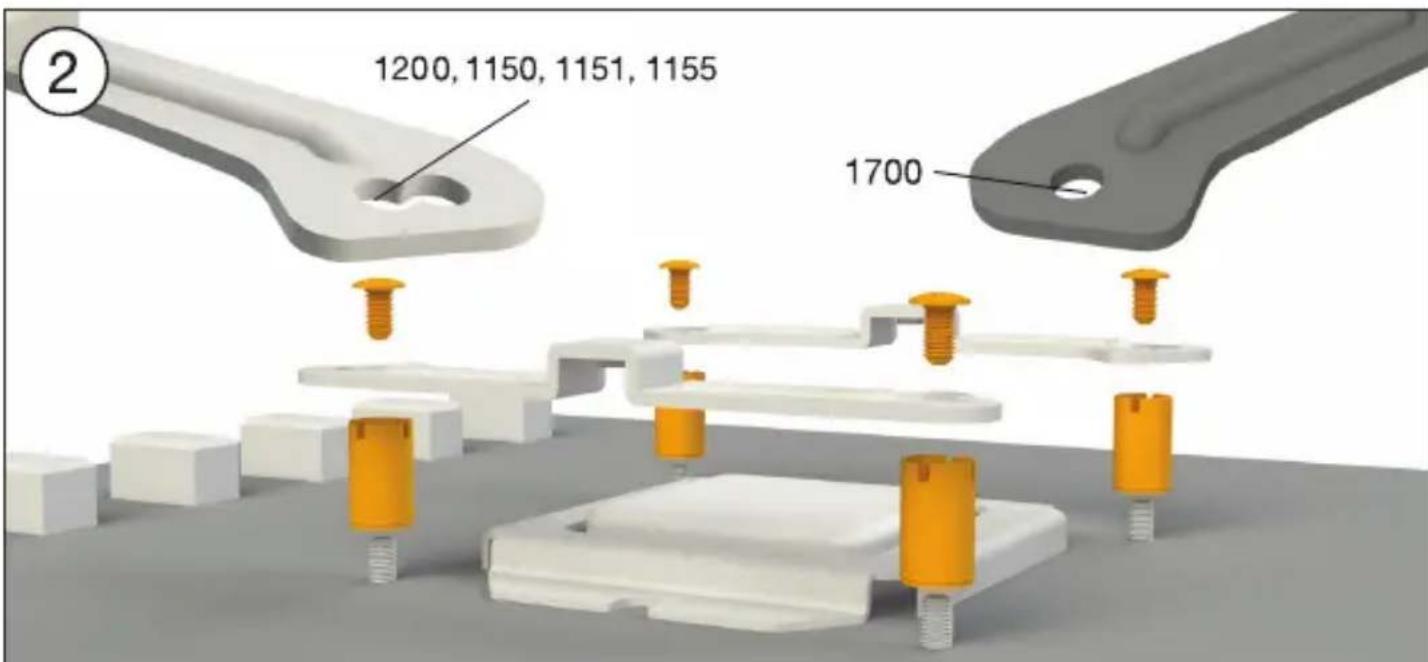

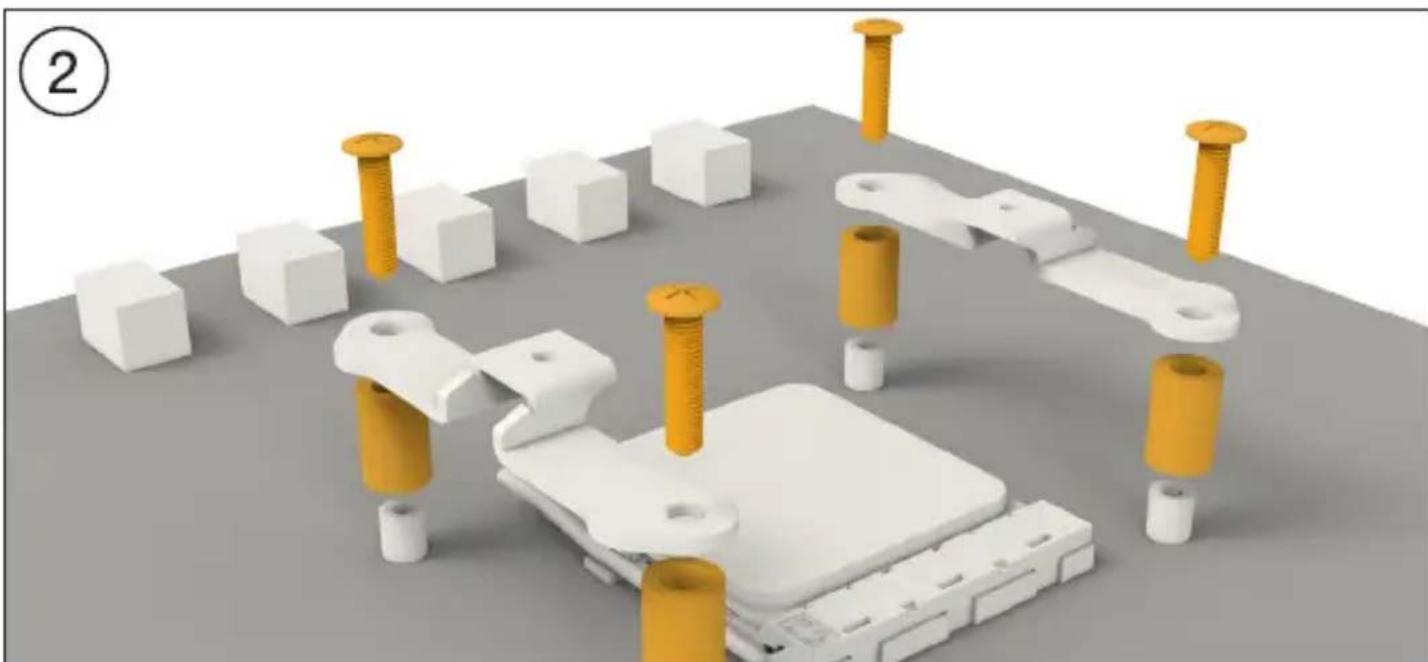

Installation des ponts de montage

Vissez l'écrou d'écartement Intel B sur la plaque arrière Intel précédemment positionnée. Ensuite, en fonction de votre prise, positionnez les supports de montage Intel ou les supports de montage Intel LGA 1700 sur l'écrou d'écartement Intel B et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.

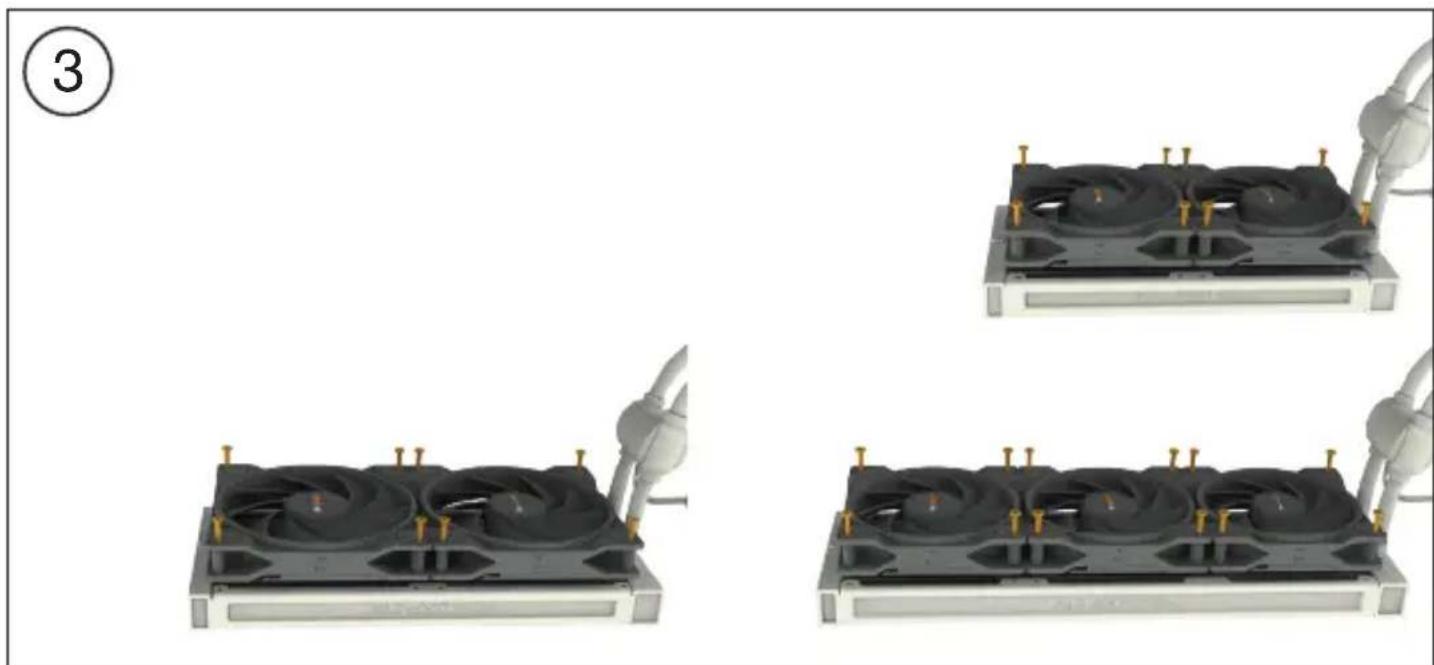

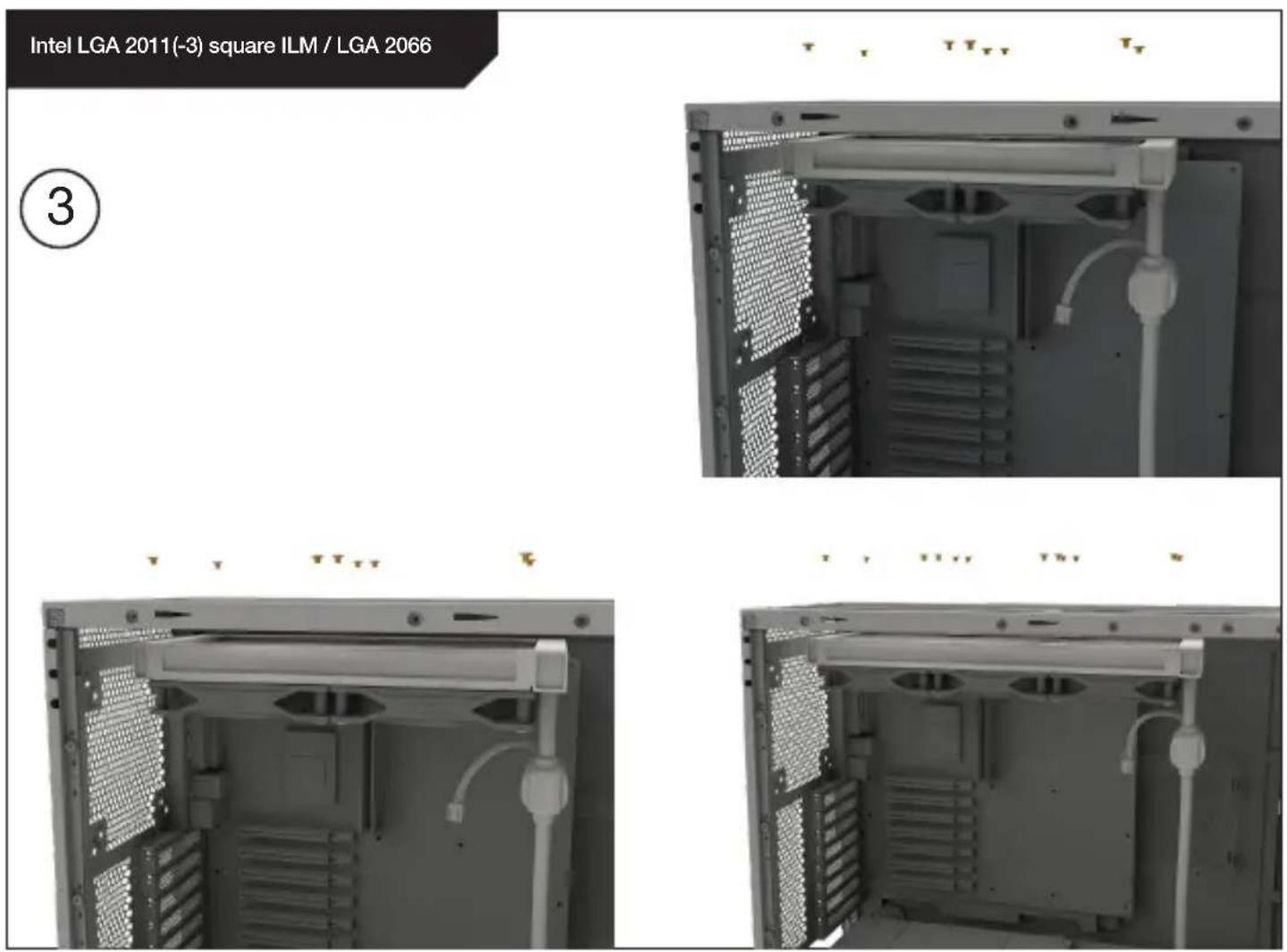

Montage des ventilateurs sur le radiateur

Fixez les ventilateurs au radiateur avec les vis de montage du ventilateur. Nous recommandons l'installation en configuration push. Avec les ventilateurs orientés vers le nom du modèle sur le radiateur, montez-les sur le côté flexible.

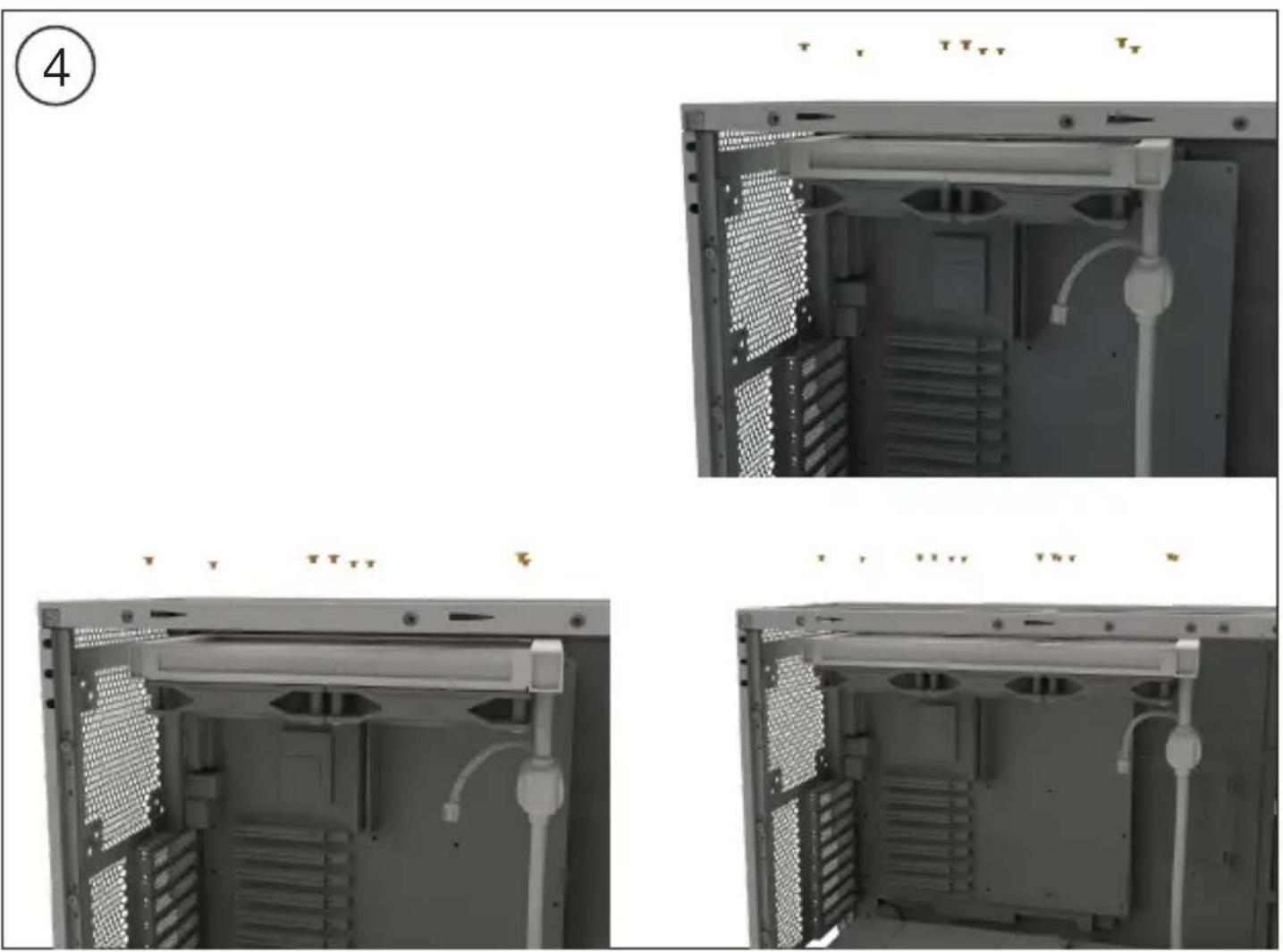

Fixation du radiateur au boîtier

Fixez le radiateur de Pure Loop 2 FX au boîtier au moyen des vis de fixation du radiateur. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire.

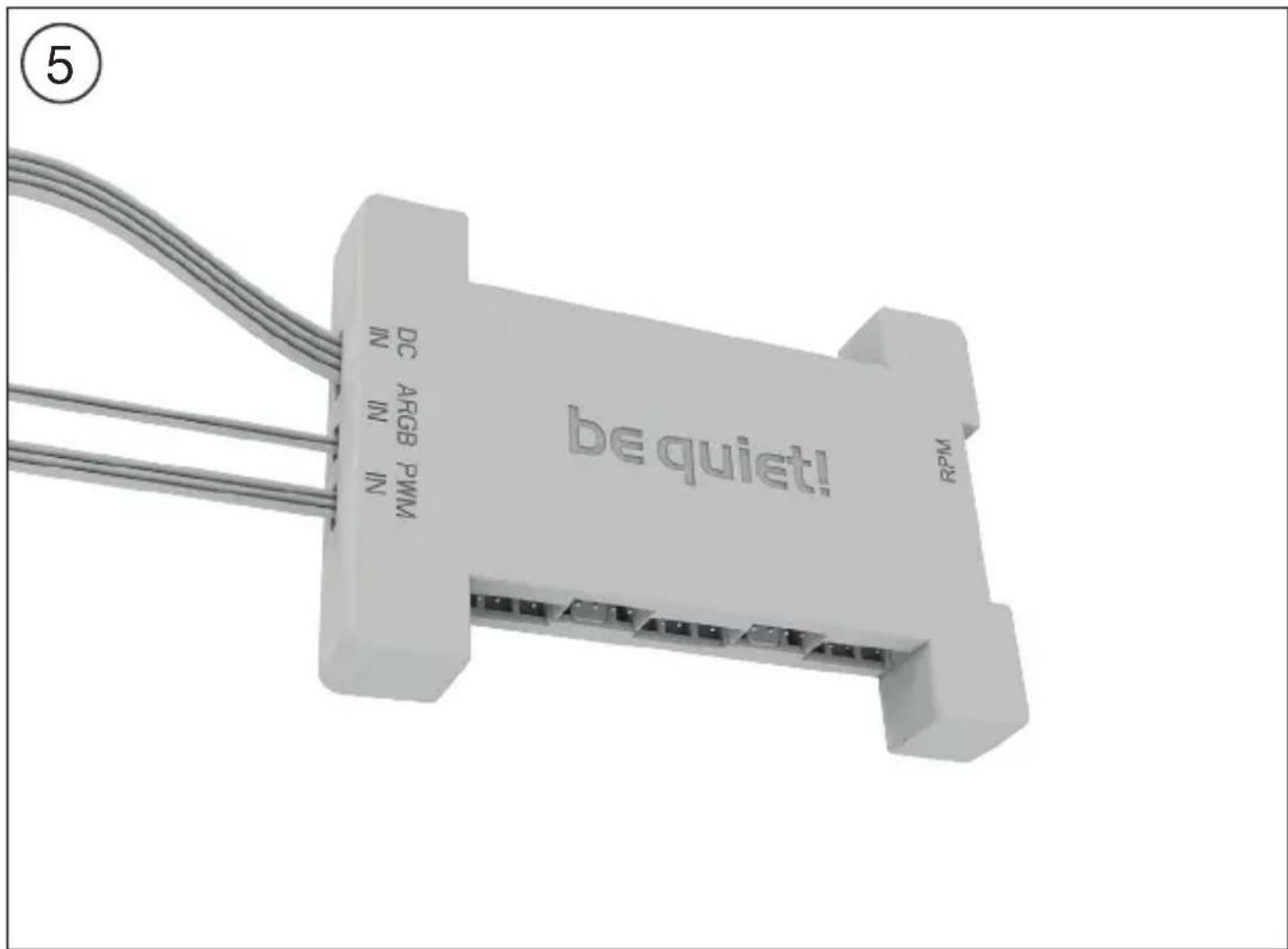

Fixation du moyeu argb-pwm sur le boitier

Montez le moyeu ARGB-PWM avec les vis de montage de moyeu ou le ruban adhésif double face sur une position appropriée dans votre boîtier PC. Nous recommendons soit l'arrête du plateau de la carte mère, soit un emplacement pour disque dur de 2,5". Ensuite, connectez la broche ARGB 5V et la broche PWM à la carte mère. Connectez ensuite le connecteur SATA au bloc d'alimentation.

Connectez maintenant le connecteur ARGB et le connecteur PWM des ventilateurs avec le moyen ARGB-PWM. Le connecteur marqué RPM transmet le signal RPM de l'appareil connecté à l'embase de ventilateur de carte mère.

Veuillez trouver de plus amples informations sur leclairage à la page 26.

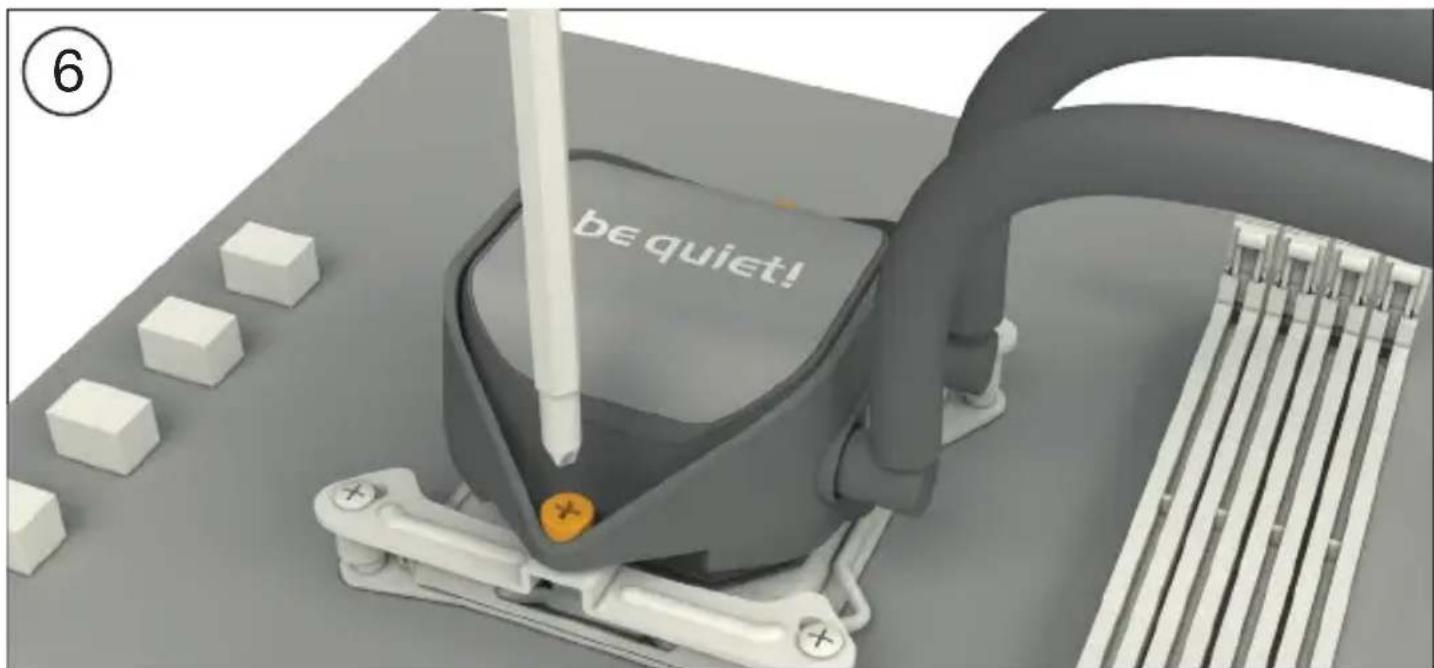

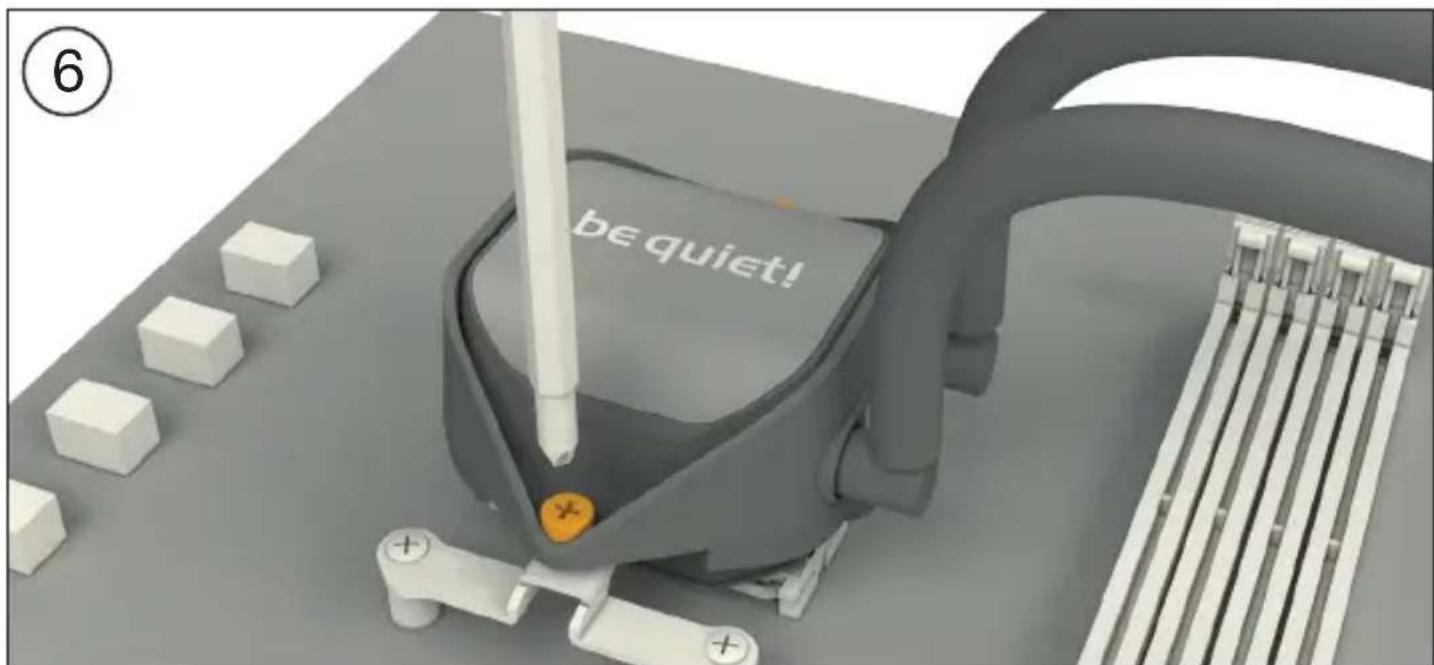

Montage du bloc CPU

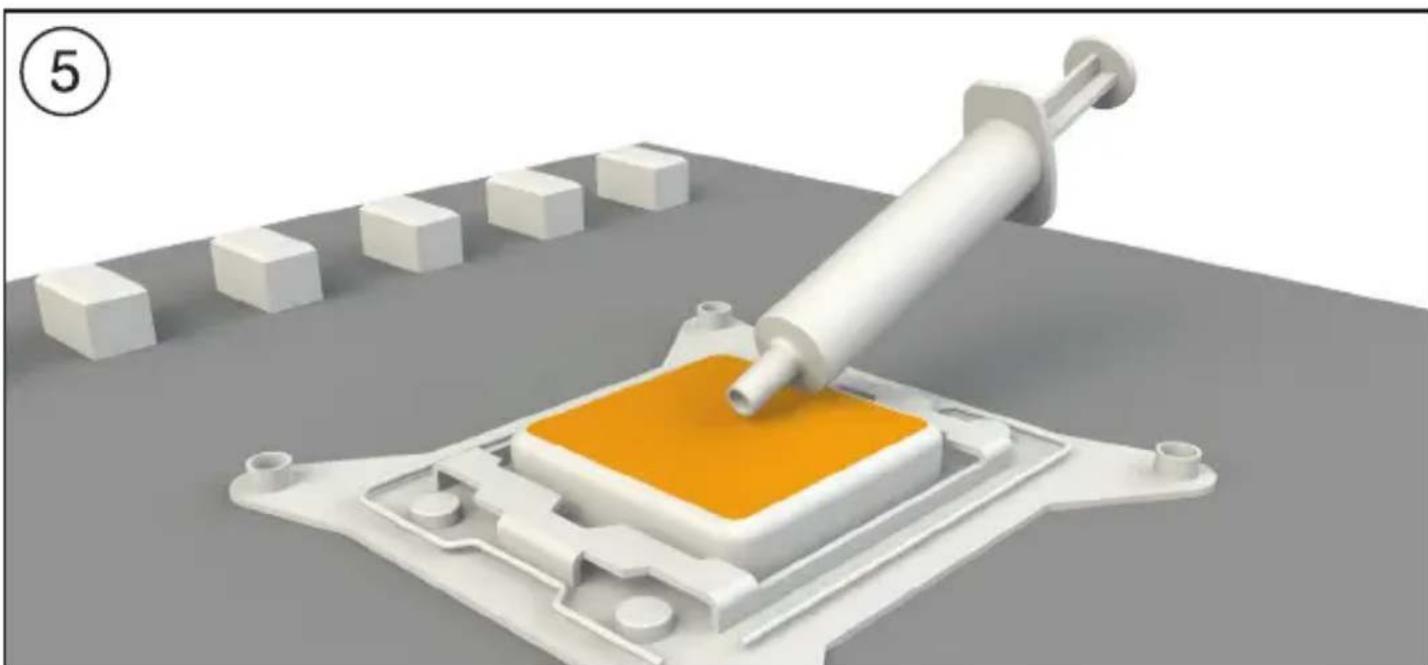

Décollez d'abord le film protecteur du dessous du ventilateur. Appliquez la pâte thermique sur la surface du CPU. Le tube contient une quantité suffisante de pâte pour 1 ou 2 applications environ.

Attention: Ne pas ingérer la pâte thermique fournie. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.

Placez le bloc CPU au centre des supports de montage Intel ou des supports de montage Intel LGA 1700, de sorte que ceux-ci permettent de bien visser le bloc CPU. Pour ce faire, vous pouvez utiliser un tournevis normal. Connectez ensuite la pompe et l'éclairage ARGB au hub PWM ARGB.

Pour continuer, merci de passer à la page 26.

Les composants suivants sont nécessaires :

Ventirad be quiet! Pure Loop 2 FX (1), Ventilateurs Light Wings (2), Hub ARRGB-PWM (3), Supports de montage Intel (5), Écrous-entretoises Intel A (8), Vis de fixation du support de montage (11), Vis de fixation du radiateur (14), Vis de montage du ventilateur (15), Vis de fixation pour hub ARGB (16), Pâte thermique (18), Ruban adhésif textile double face (21)

Assemblage du cadre de montage du ventilateur

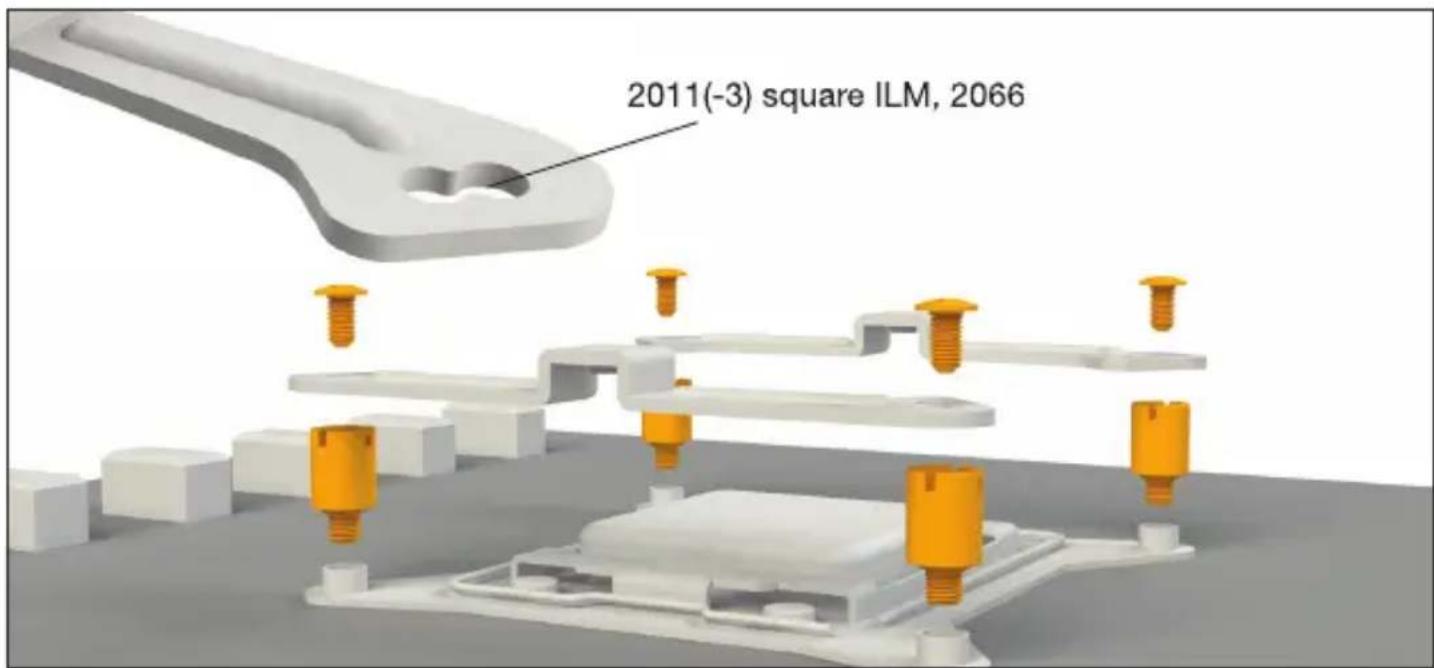

Vissez tout d'abord les Écrous-entretoises Intel A dans les trous filetés du cadre du connecteur. Placez les deux points de montage Intel sur les boulons et fixez-les avec les vis de fixation des points de montage. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire.

Montage des ventilateurs sur le radiateur

Fixez les ventilateurs au radiateur avec les vis de montage du ventilateur. Nous recommandons l'installation en configuration push. Avec les ventilateurs orientés vers le nom du modèle sur le radiateur, montez-les sur le côté flexible.

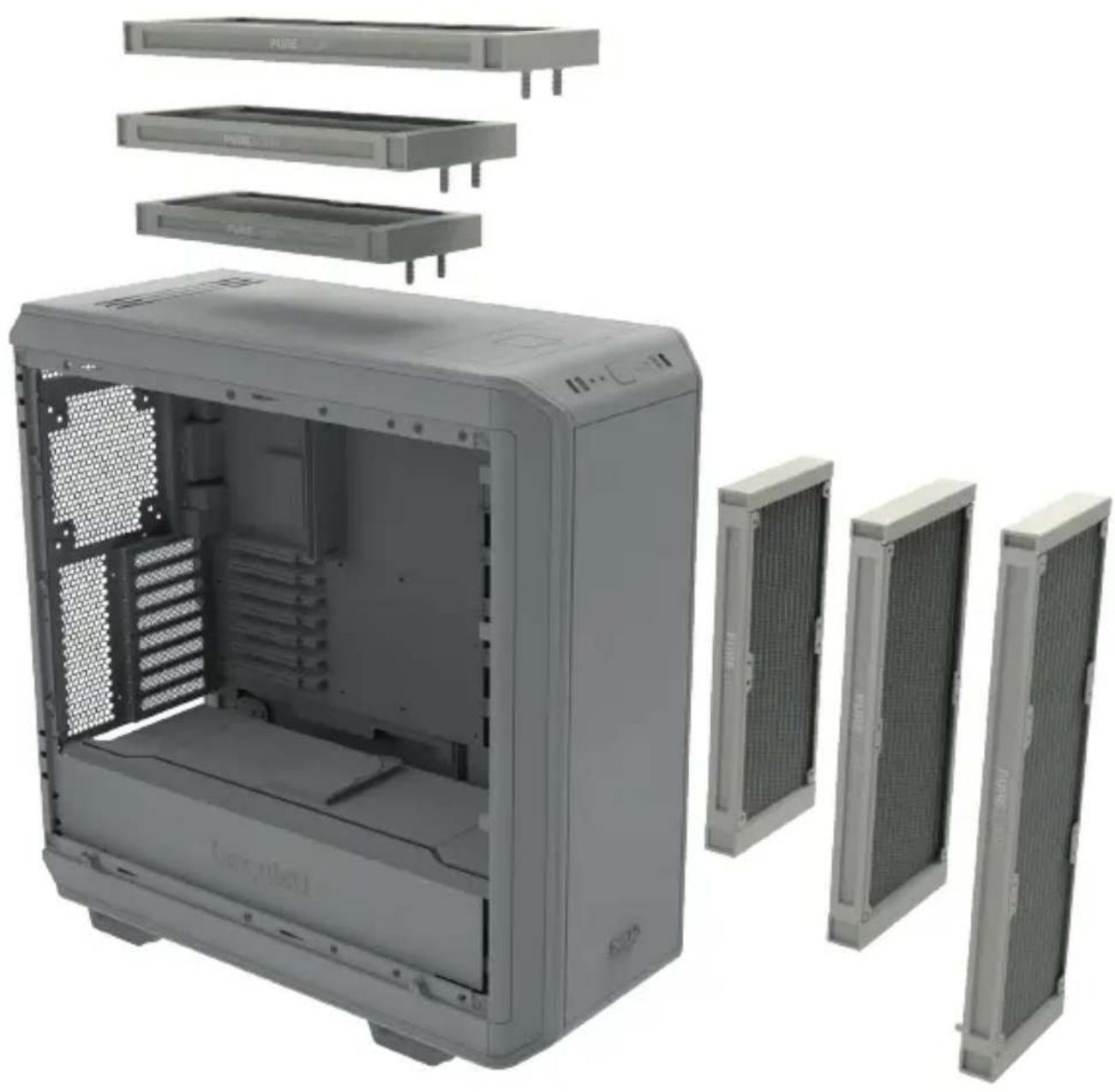

Fixation du radiateur au boîtier

Fixez le radiateur de Pure Loop 2 FX au boîtier au moyen des vis de fixation du radiateur. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire.

Fixation du moyeu argb-pwm sur le boitier

Montez le moyeu ARGB-PWM avec les

vis de montage de moyeu ou le ruban adhésif double face sur une position appropriée dans votre boîtier PC. Nous recommandons soit l'arrête du plateau de la carte mère, soit un emplacement pour disque dur de 2,5". Ensuite, connectez la broche ARGB 5V et la broche PWM à la carte mère. Connectez ensuite le connecteur SATA au bloc d'alimentation.

Connectez maintenant le connecteur ARGB et le connecteur PWM des ventilateurs avec le moyeu ARGB-PWM. Le connecteur marqué RPM transmet le signal RPM de l'appareil connecté à l'embase de ventilateur de carte mère.

Veuillez trouverdeplusamplesinformationsurleclairagea la page26.

Montage du bloc CPU

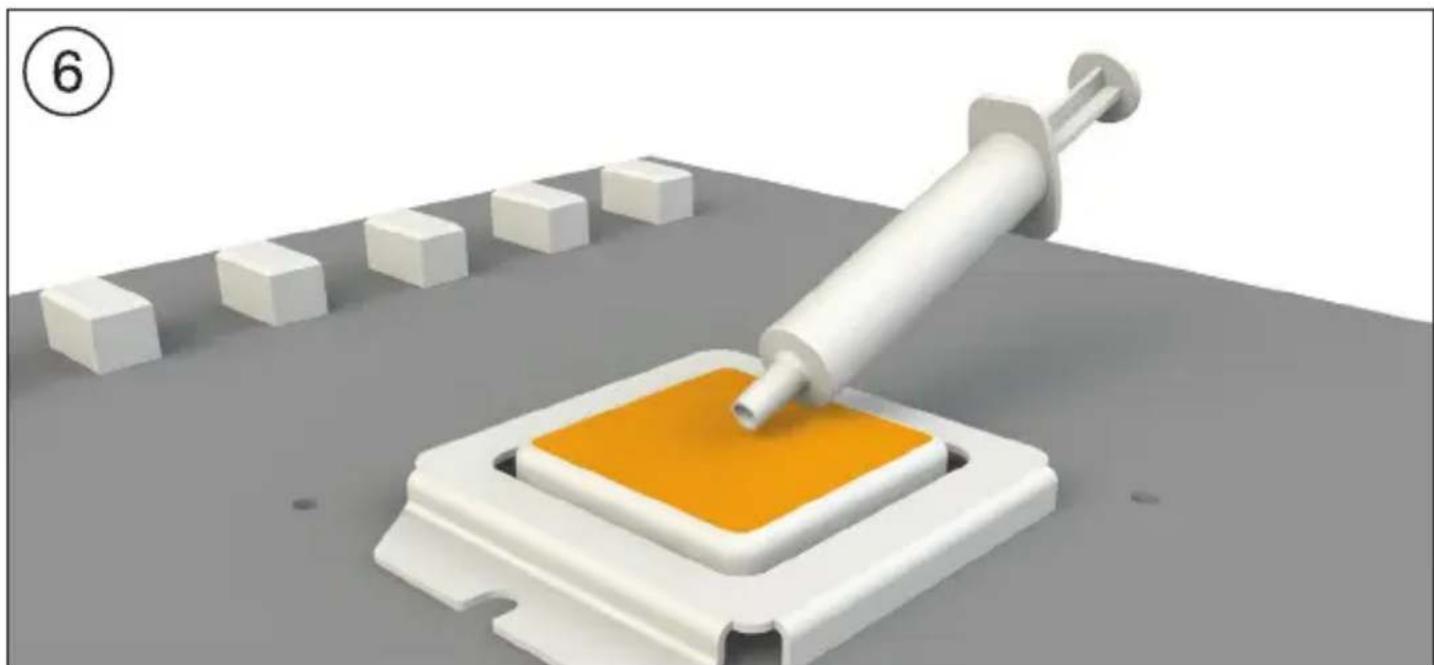

Décollez d'abord le film protecteur du dessous du ventilateur. Appliquez la pâte thermique sur la surface du CPU. Le tube contient une quantité suffisante de pâte pour 1 ou 2 applications environ.

Attention: Ne pas ingérer la pâte thermique. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.

Placez le bloc CPU au centre des points de montage Intel (4) de manière à ce que ceux-ci permettent de visser le bloc CPU. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire. Connectez ensuite la pompe et l'éclairage ARGB au hub PWM ARGB.

ECLAIRAGE

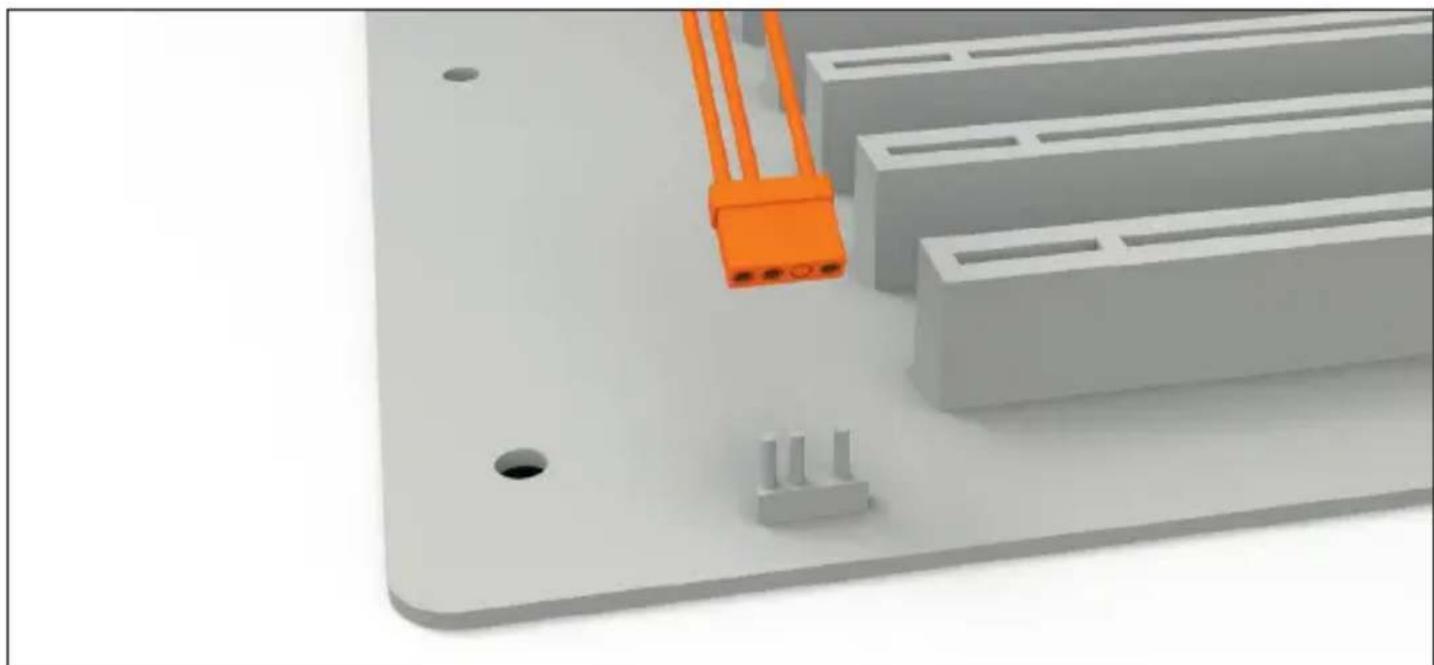

Synchronisation de l'éclairage ARGB avec la carte mère

Pure Loop 2 FX vous permet de synchroniser l'éclairage ARGB de jusqu'à 6 périhériques ARGB avec la carte mère par le moyeu ARGB-PWM. Lorsque le moyeu ARGB-PWM est monté dans le boîtier, l'éclairage ARGB est contrôlé par le logiciel de la carte mère.

Attention: Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V.

RECHARGE DU SYSTÈME

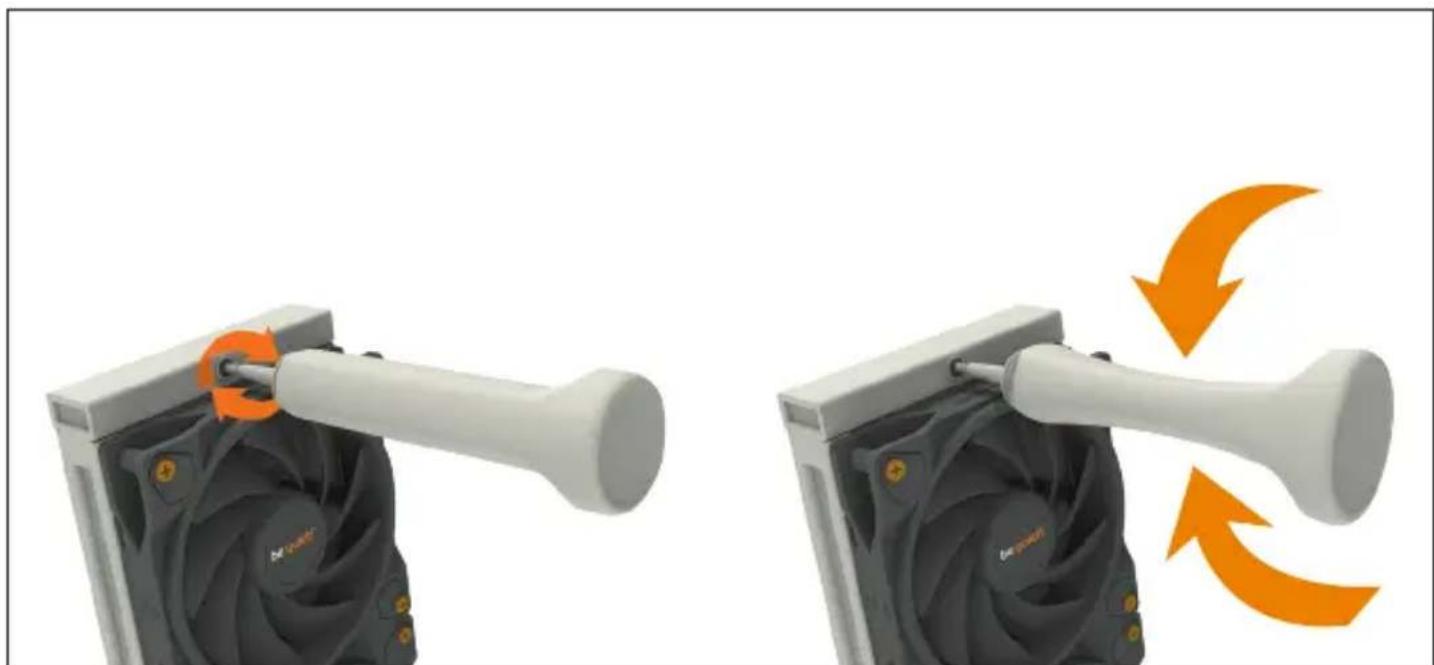

Recharge du système

Rechargez le système après environ deux ans d'utilisation. Pour ce faire, retirez d'abord le radiateur du boîtier. L'orifice de replissage se trouve à l'extrémité opposée des tubes. Ouvrez-le, ainsi que la bouteille contenant le liquide de refroidissement. Faites pivoter la bouteille dans l'orifice de replissage. Tenez le radiateur de manière que l'orifice de replissage soit au niveau le plus élevé, tout en maintenant la bouteille renversée au-dessus. Ensuite, pressez légèrement la bouteille. Répétez l'opération jusqu'à ce qu'il n'y ait plus aucune bulle d'air dans la bouteille.

Performance de refroidissement insuffisante

• Vérifiez que le bloc CPU est monté conformément aux instructions. Utilisez uniquement le matériel de montage fourni avec l'appareil.
• Veuillez faire fonctionner l'éclairage uniquement avec 5 volts. Aucun régulateur de tension ne doit être utilisé, car cela peut endommager l'appareil.
• Avez-vous appliqué trop de pâté thermique ou au contraire pas assez ? La quantité appliquée est suffisante lorsqu'elle forme une couche mince dans la partie arrêtée du CPU.
• Si vous constatez une baisse de niveau du liquide de refroidissement, il est conseillé de faire l'appoint pour maintenir des performances de refroidissement optimales. Pour savoir comment compléter correctement le niveau du liquide de refroidissement, reportez-vous aux instructions d'installation.
• Veuillez vous assurer que la circulation d'air des ventilateurs n'est pas entravée afin d'en garantir le rendement maximal.
• Vérifiez qu'un espace suffisant est alloué au radiateur afin qu'il puisse aspirer suffisamment d'air de refroidissement et expulser l'air chauffé.

Produit davantage de bruit

• Vérifiez le niveau du liquide de refroidissement et complétez-le si nécessaire. La procédure à suivre est décrite dans les instructions d'installation. Un niveau de liquide de refroidissement trop bas peut provoquer plus de bruit et endommager l'appareil.
• Le radiateur doit être monté dans une position ajustée dans le boîtier pour prévenir les vibrations et les turbulences dans la circulation d'air. Veuillez également tenir compte, le cas échéant, des conseils disponibles par le fabricant 36u boîtier.

Veillez à ce qu'aucun tube ou câble n'entre en contact avec les ventilateurs à l'intérieur du boîtier. Des bulles d'air ont pu être emprisonnées dans le rotor de la pompe pendant le transport. Dans certains cas, il est possible de dégager le rotor en effectuant des cycles de mise en marche et/ou de chargement répétés.

Surfaces peintes du radiateur

• Le refroidisseur à eau tout-en-un Pure Loop 2 FX utilise un radiateur en aluminium dont la couleur originelle est le gris argent. Ce radiateur est revêtu d'une mince couche de peinture noire qui, vue sous certains angles, peut ne pas apparaître entièrement opaque. Cette couche extérieure de peinture n'affecte en rien les performances de refroidissement.
• Le refroidisseur à eau tout-en-un Pure Loop 2 FX est une unité de refroidissement destinée au refroidissement des processeurs et compte exclusivement à cette fin. Si vous envisagez d'ouvrir ou de modifier son système scellé, nous ne serons plus en mesure d'en garantir de chaque manière que ce soit la fonctionnalité ou les performances de refroidissement. Veuillez autoriser uniquement les techniciens de maintenance agréés à effectuer des réparations. Mis à part celle de l'orifice de remplissage, l'ouverture de l'appareil annule la garantie.
• Si vous rencontrez un problème quelconque avec le refroidisseur à eau, veuillez prendre contact avec notre service après-vente. Vous trouverez nos coordonnées sous la rubrique « Informations sur le fabricant »
