Caractéristiques techniques	Détails
Type de refroidissement	Refroidissement par air
Dimensions	155 x 130 x 163 mm
Poids	800 g
Compatibilité socket	Intel LGA 1200, 1151, 1150, 1155, AMD AM4, AM3(+), FM2(+)
Nombre de ventilateurs	1 ventilateur de 120 mm
Vitesse de rotation	1500 RPM
Niveau sonore	Max 24.4 dB(A)
Matériaux	Aluminium, cuivre, plastique
Utilisation	Refroidissement des processeurs dans les systèmes de bureau
Maintenance	Nettoyage régulier des ventilateurs et radiateurs
Sécurité	Installation conforme aux instructions pour éviter les dommages
Informations générales	Garantie de 3 ans, performance optimisée pour le silence

FOIRE AUX QUESTIONS - Shadow Rock 3 Be Quiet!

Comment installer le Be Quiet! Shadow Rock 3 sur mon processeur ?

Pour installer le Be Quiet! Shadow Rock 3, commencez par retirer l'ancien refroidisseur. Nettoyez la surface du processeur et appliquez une petite quantité de pâte thermique. Ensuite, alignez le système de montage du Shadow Rock 3 avec les trous de votre carte mère et fixez-le en suivant les instructions fournies dans le manuel.

Le Be Quiet! Shadow Rock 3 est-il compatible avec mon boîtier ?

Avant d'acheter le Shadow Rock 3, vérifiez les dimensions de votre boîtier. Ce refroidisseur mesure 163 mm de hauteur. Assurez-vous que votre boîtier dispose de suffisamment d'espace pour l'accueillir.

Comment nettoyer le Be Quiet! Shadow Rock 3 ?

Pour nettoyer le Shadow Rock 3, éteignez votre ordinateur et débranchez-le. Retirez le refroidisseur de la carte mère. Utilisez un chiffon doux et de l'alcool isopropylique pour nettoyer les pales et les ailettes. Assurez-vous de ne pas endommager les composants internes.

Pourquoi le Be Quiet! Shadow Rock 3 fait-il du bruit ?

Si vous entendez un bruit provenant du Shadow Rock 3, vérifiez si les pales du ventilateur sont obstruées par de la poussière ou des débris. Vous pouvez également vérifier si le ventilateur tourne librement. Si le bruit persiste, le ventilateur pourrait être défectueux.

Quelle est la température idéale pour mon processeur avec le Be Quiet! Shadow Rock 3 ?

La température idéale pour un processeur varie selon le modèle, mais en général, une température inférieure à 70 °C sous charge est considérée comme bonne. Surveillez la température avec un logiciel de suivi pour vous assurer qu'elle reste dans des limites acceptables.

Puis-je overclocker mon processeur avec le Be Quiet! Shadow Rock 3 ?

Oui, le Be Quiet! Shadow Rock 3 est conçu pour offrir un bon refroidissement, ce qui le rend adapté à l'overclocking. Cependant, assurez-vous de surveiller les températures de votre processeur pour éviter la surchauffe.

MODE D'EMPLOI Shadow Rock 3 Be Quiet!

Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à [e-mail]. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d'incompatibilité.

Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'enlever le radiateur avant le transport.

V1/22

ELEMENTS FOURNIS

	Nom de la pièce Quantité
1		Ventirad be quiet!Shadow Rock 3
2		Ventilateur 120 mm
3		Plaque arrière Intel
4		Supports de montage Intel
5		Supports de montage Intel LGA 1700
6		Supports longs de montage AMD
7		Pont de montage du refroidisseur
8		Écrous-entretoises Intel A
9		Écrous-entretoises Intel B

	Nom de la pièce Quantité
10	Écrous-entretoises AMD	4
11	Vis de fixation du support de montage	4
12	Vis de fixation du pont de montage	2
13	Vis pour plaque arrière Intel	4
14	Vis pour plaque arrière AMD	4
15	Joints toriques	4
16	Clips de fixation pour ventilateur	4
17	Pâte thermique	1
18	Tournevis cruciforme	1

Intel: LGA 2011(-3) square ILM / LGA 2066

Pour ce faire, vous aurez besoin des pièces suivantes :

1x Ventirad be quiet! Shadow Rock 3 (1), 1x Ventilateur 120 mm (2), 2x Supports de montage Intel (4), 1x Pont de montage du refroidisseur (7), 4x Écrous-entretoises Intel A (8), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du pont de montage (12), 2x Clips de fixation pour ventilateur (16), 1x Pâte thermique (17), 1x Tournevis cruciforme (18)

2011(-3) square ILM, 2066

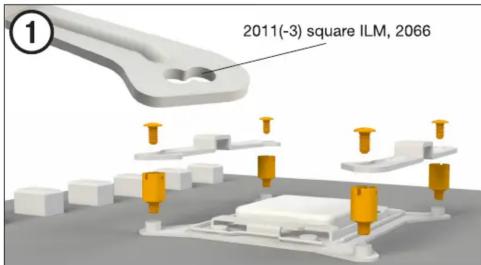

Assemblage du cadre de montage du refroidisseur

Commencez par visser les écrous-entretoises Intel A sur les filetages du cadre. Placez les supports de montage Intel sur les écrous-entretoises Intel A et vissez-les au maximum à l'aide des vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.

Montage du refroidisseur du ventirad

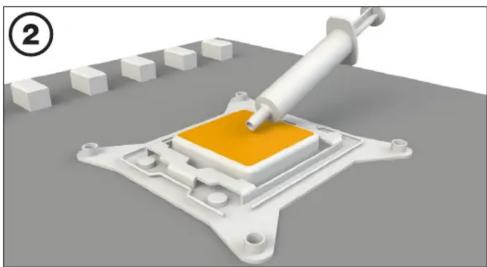

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention : la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

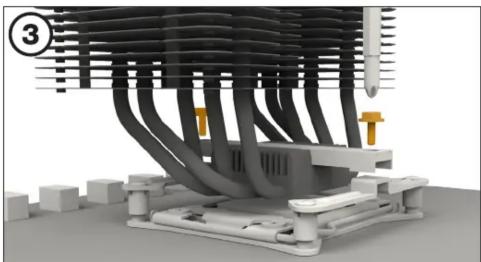

Positionnez le pont de fixation du refroidisseur au centre du ventirad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du pont de montage Intel par le haut dans le pont de montage du refroidisseur, puis vissez les alternativement au maximum.

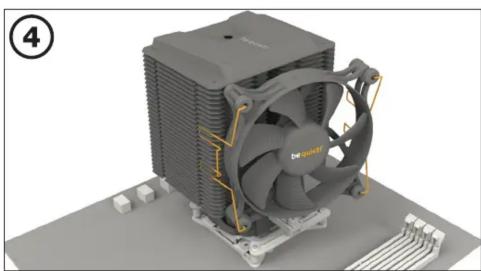

Fixez le ventilateur de 120 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur, repoussez les encoches des clips de fixation du ventilateur vers le ventirad et décrochez-les.

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155

Pour ce faire, vous aurez besoin des pièces suivantes :

1x Ventirad be quiet! Shadow Rock 3 (1), 1x Ventilateur 120 mm (2), 1x Plaque arrière Intel (3), 2x Supports de montage Intel (4), 2x Supports de montage Intel LGA 1700 (5), 1x Pont de montage du refroidisseur (7), 4x Écrous-entretoises Intel B (9), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du pont de montage (12), 4x Vis pour plaque arrière Intel (13), 4x Joints toriques (15), 2x Clips de fixation pour ventilateur (16), 1x Pâte thermique (17), 1x Tournevis cruciforme (18)

① 1200, 1150, 1151, 1155 1700

Montage de la plaque arrière

Positionnez les vis pour la plaque arrière Intel dans les encoches situées à l'arrière de la plaque arrière Intel. Faites attention en alignant avec les trous spécialement forés pour chaque socket.

Pour fixer les vis de la plaque arrière sur la plaque arrière Intel, utilisez les joints toriques. Une fois l'assemblage de la plaque arrière Intel pour le socket Intel terminé, placez-le sous la carte mère. Assurez-vous que les vis de la plaque arrière sont positionnées avec précision à l'intérieur des trous de la carte mère.

1200, 1150, 1151, 1155 1700

Installation des supports de montage

Vissez l'écrou d'écartement Intel B sur la plaque arrière Intel précédemment positionnée. Ensuite, en fonction de votre prise, positionnez les supports de montage Intel ou les supports de montage Intel LGA 1700 sur l'écrou d'écartement Intel B et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention : la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

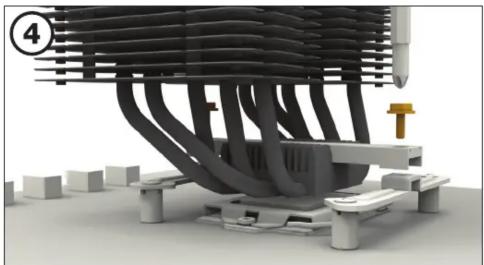

Positionnez le pont de fixation du refroidisseur au centre du ventirad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du pont de montage Intel par le haut dans le pont de montage du refroidisseur, puis vissez les alternativement au maximum.

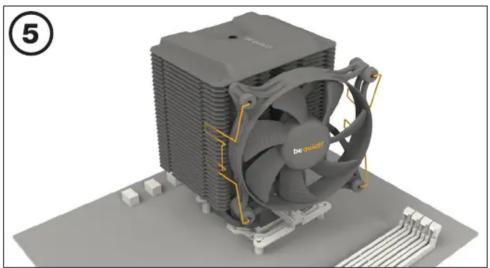

Fixez le ventilateur de 120 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur, repoussez les encoches des clips de fixation du ventilateur vers le ventirad et décrochez-les.

AMD: AM5 / AM4

Pour ce faire, vous aurez besoin des pièces suivantes :

1x Ventirad be quiet! Shadow Rock 3 (1), 1x Ventilateur 120 mm (2), 2x Supports longs de montage AMD (6), 1x Pont de montage du refroidisseur (7), 4x Écrous-entretoises AMD (10), 2x Vis de fixation du pont de montage (12), 4x Vis pour plaque arrière AMD (14), 2x Clips de fixation pour ventilateur (16), 1x Pâte thermique (17), 1x Tournevis cruciforme (18)

Assemblage du cadre de montage du refroidisseur

Pour permettre le montage du refroidisseur, veuillez retirer les deux dispositifs de retenue en plastique du module de rétention AMD. La plaque arrière montée en usine fixée à l'arrière de la carte mère sera nécessaire pour l'installation ultérieure du refroidisseur.

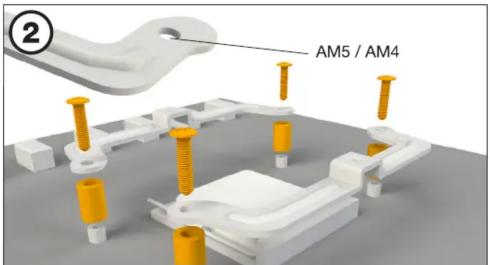

② AM5 / AM4

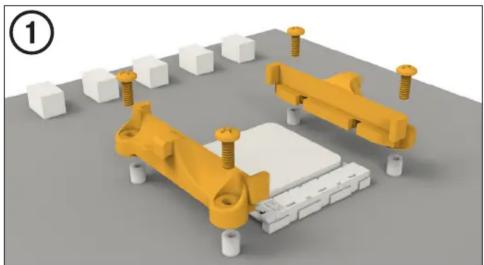

Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports courts de montage AMD avec les vis pour la plaque arrière AMD.

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention : la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

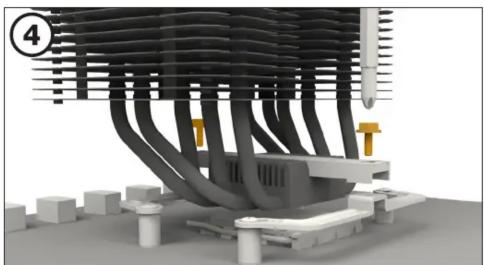

Positionnez le support de montage du refroidisseur au centre du ventirad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage Intel / AMD par le haut dans le pont de fixation du refroidisseur, puis vissez-les alternativement. Vous pouvez utiliser le tournevis cruciforme pour cela.

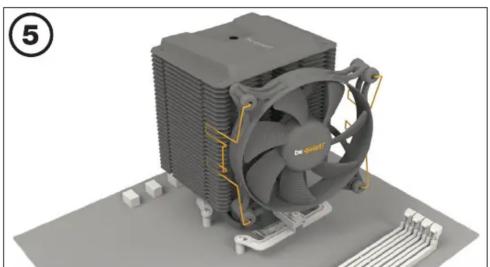

Lors du démontage, repoussez les encoches des clips de fixation du ventilateur vers le ventirad et décrochez-les.
