ELVOX 41017 - Interphone Vimar - Notice d'utilisation et mode d'emploi gratuit

Marque	Vimar
Modèle	ELVOX 41017
Type de produit	Lecteur à transpondeur RFID pour interphone
Catégorie	Interphone
Alimentation	5 Vcc (bornes 5V+/5V-), ou PoE Class 0 (IEEE 802.3-2012), ou par module audio/vidéo (slave)
Consommation électrique	250 mA max sous 5 Vcc, 2,5 W typique en PoE
Fréquence de fonctionnement	13,553-13,567 MHz (HF)
Distance de lecture	Jusqu'à 1 cm
Puissance RF émise	< 60 dBμA/m
Normes RFID	ISO 14443A, MIFARE Classic (1K/4K), Ultralight (EV1/C), DESFire (EV1 2K/4K/8K)
Nombre maximum de badges	2000
Interfaces	Mini-USB (configuration), RJ45 (réseau/PoE), bornier amovible, connecteurs f/g pour extension
Sortie relais	F1, contact NO, 1 A max, 48 Vcc max (SELV)
Entrée programmable	CA, contact sec, pour bouton ou capteur
Indice de protection	IP54, IK08
Température de fonctionnement	-25°C à +55°C
Modes de fonctionnement	Standalone, esclave Due Fili, eIPVDes, esclave-eIPVDes
Fonctions	Contrôle d'accès par badge, activation de gâche ou actionneur, configuration via logiciel SaveProg ou Video Door IP Manager
Compatibilité	Cartes transpondeur Vimar art. 01598
Conformité	Directive RED 2014/53/UE, REACH
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g

FOIRE AUX QUESTIONS - ELVOX 41017 Vimar

Comment configurer le lecteur pour la première fois ?

Connectez le lecteur à un PC via un câble USB. Utilisez le logiciel SaveProg pour configurer le mode de fonctionnement (standalone, esclave, eIPVDes). Pour les modes eIPVDes, utilisez Video Door IP Manager. Suivez les instructions du manuel pour enregistrer les badges et paramétrer les sorties.

Quels types de badges sont compatibles ?

Le lecteur est compatible avec les badges ISO 14443A/MIFARE : MIFARE Classic (1K et 4K), MIFARE Ultralight (Ultralight EV1 et Ultralight C) et MIFARE DESFire (DESFire EV1 2K/4K/8K). Par défaut, seuls les badges MIFARE Classic 1K sont activés. Vous pouvez activer d'autres types via SaveProg.

Comment enregistrer un nouveau badge utilisateur manuellement ?

En mode standalone, approchez un badge administrateur préalablement enregistré. Dans les 5 secondes, approchez le nouveau badge à enregistrer. La LED bleue clignote. Maintenez le badge jusqu'à ce que la LED verte s'allume (1 seconde). Vous pouvez enregistrer plusieurs badges à la suite. Pour supprimer des badges, utilisez SaveProg.

Que faire si la LED rouge clignote en permanence ?

Cela indique une erreur. Vérifiez que le lecteur est correctement connecté à un module audio ou audio/vidéo compatible, que le câblage est correct et que les versions du microprogramme sont à jour. Consultez le manuel pour les procédures de mise à jour.

Comment mettre à jour le firmware ?

Débranchez l'alimentation auxiliaire et/ou le PoE. Connectez le lecteur au PC via un câble USB et lancez SaveProg/FWUpdate. La LED rouge s'allume. Si la mise à jour ne démarre pas dans les 30 secondes, débranchez et rebranchez le câble USB. Pour les modes eIPVDes, la mise à jour se fait via le réseau avec Video Door IP Manager.

Quelle est la distance de lecture maximale ?

La distance utile est d'environ 1 cm. Cette distance peut varier légèrement selon le type de badge et les conditions environnementales.

Puis-je utiliser le lecteur sans connexion réseau ?

Oui. En mode standalone, le lecteur fonctionne de manière autonome sans réseau. Il peut être alimenté par une source externe 5 Vcc sur les bornes 5V+ et 5V- ou par un module audio/vidéo via les connecteurs f/g. La configuration se fait via USB avec SaveProg.

Comment connecter le lecteur à un système de vidéophonie IP ?

Connectez le lecteur via l'interface RJ45 à un réseau fournissant le service de vidéophonie IP Elvox. Utilisez Video Door IP Manager pour la programmation et la configuration. L'alimentation peut être fournie par PoE. Assurez-vous que le firmware est au moins en version 1.8.5.3.

Quelle est la fonction de l'entrée CA ?

L'entrée CA (CA+ et CA-) est une entrée programmable. Elle peut être utilisée pour connecter un bouton supplémentaire, un capteur de signalisation de porte ouverte, ou pour commander une activation à distance. Elle doit être connectée à un contact sec isolé de type SELV.

Le lecteur est-il compatible avec les badges MIFARE DESFire ?

Oui, le lecteur est compatible avec les badges MIFARE DESFire (DESFire EV1 2K/4K/8K). Toutefois, par défaut, seuls les badges MIFARE Classic 1K sont activés. Vous devez utiliser SaveProg pour activer la compatibilité avec les autres types de badges, y compris DESFire.

MODE D'EMPLOI ELVOX 41017 Vimar

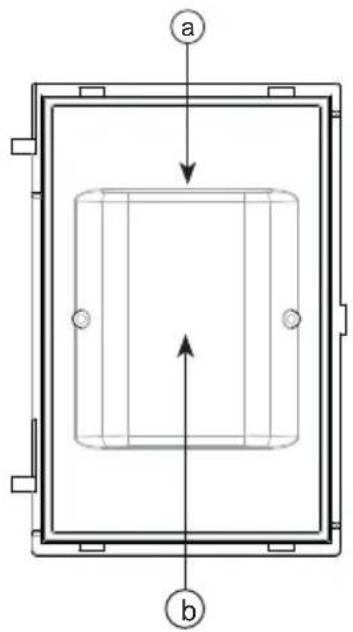

Vue de face • Front view • Vista frontal •

Frontansicht • Vista frontal • Vista frontal •

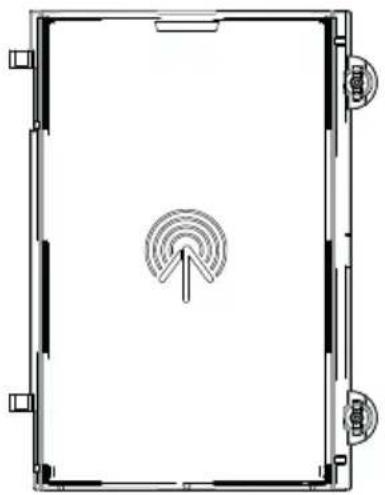

Vista posteriore • Rear view • Vue arrière •

Rückansicht • Vista trasera • Vista traseira •

Πίσω πλευρά •

a b

Frontale Lettore a trasponder (da acquistare separatamente) Transponder reader front panel (available to purchase separately) Façade Lecteur à transpondeur (à commander séparément) Frontplatte Transponder-Lesegerät (separat erhältlich) Frente del lector de transponder (se compra por separado) Painel frontal do leitor de transponder (a adquirir em separado) Πρόσοψη συσκευής ανάγνωσης με πομποδέκτη (πρέπει να την αγοράσετε ξεχωριστά)

a) Antenne b) Led pour signalisations lumineuses e) Bornier de connexion amovible f) Connecteur de raccordement au module électronique précédent g) Connecteur de raccordement au module électronique suivant h) Connecteur Mini-USB, pour configuration et mise à jour à travers une connexion à un PC. i) Connecteur RJ45, pour connexion au réseau de vidéophonie IP Elvox et/ou alimentation PoE.

Description du bornier de connexion

Fonction des bornes
CA-	Entrée programmable via logiciel de configuration (par ex. commande ouverture gâche, capteur de signalisation porte ouverte, commande activation disponible sur l'installation).Remarque : connecter à un contact sec isolé type SELV.
CA+
F1+	Sortie relais « F1 » (contact NO). Le contact peut commander des charges résistives alimentées à l'extérieur comme suit : courant maxi 1 A et tension maxi 48 Vcc (tension maxi admise par EN 62368-1 pour ES1/SELV).
F1-
5V-	Alimentation supplémentaire extérieure, 5 Vcc. Attention : respecter la polarité du raccordement.
5V+

Lecteur à transpondeur pour le contrôle des accès, rétroéclairé à LEDs blanches, 1 entrée à valider comme bouton supplémentaire, 1 sortie NO à relais, à compléter avec façade.

1. Description

Le dispositif permet de gérer les accès et d'activer des fonctions à travers des badges RFID. Quatre modalités de fonctionnement sont possibles en fonction du type d'installation : standalone, slave-duefili, eipvdes (IP Video-Door Entry System) ou slave-eipvdes. Pour les modalités standalone et slave-duefili, faire référence au logiciel SaveProg pour la configuration de la gestion et la mise à jour ; pour eipvdes et slave-eipvdes, faire référence à Video Door IP Manager. Après avoir sélectionné la modalité slave, le produit se configure de façon autonome en modalité slave-duefili ou slave-eipvdes selon le type de platine auquel il est connecté.

En modalité standalone (par défaut), l'identification d'un badge préalablement enregistré commande l'activation du relais F1. Il est également possible de valider l'entrée CA pour y connecter un bouton supplémentaire et commander directement la sortie F1. Dans cette modalité, SaveProg permet d'enregistrer les badges et de configurer le dispositif.

En modalité slave-duetili, le dispositif doit être connecté à un module électronique audio ou audio-vidéo de la série Pixel Due Fili à travers un câblage spécifique (connecteurs f ou g). Reprendre les explications pour la modalité standalone. À la place de la sortie F1, il est possible de commander une autre sortie au choix (relais/gâche) du module audio/audio-vidéo ou des autres modules auxiliaires du système.

En modalité eipvdes, le dispositif doit être connecté directement (via interface RJ45) à un réseau fournissant un service de vidéophonie IP Elvox. Procéder à la programmation et à la configuration à travers Video-Door IP Manager. Il est possible d'associer à chaque badge enregistré, mais aussi à l'entrée CA, l'activation d'un actionneur de l'installation vidéophonique (y compris le relais local F1). L'entrée CA peut également être configurée comme entrée du capteur pour la signalisation « porte ouverte ».

En modalité slave-eipvdes, le dispositif doit être connecté à un module électronique audio-vidéo de la série Pixel IP à travers un câblage spécifique (connecteurs f ou g). Les caractéristiques fonctionnelles, la programmation et la configuration sont les mêmes que celles de la modalité de fonctionnement eipvdes.

Dans l'état par défaut (modalité standalone), le dispositif, s'il est connecté à un réseau de vidéophonie IP Elvox, sera reconnu et pourra être configuré à travers Video-Door IP Manager. Une fois terminée la première configuration, la modalité opérationnelle devient eipvdes de façon définitive. Par contre, pour les modalités

slave-duefili et slave-eipvdes, utiliser SaveProg pour configurer la modalité slave. SaveProg permet toujours de configurer une des modalités suivantes : standalone, slave (duefili ou eipvdes) et eipvdes.

Le dispositif est conforme aux standards ISO 14443A/MIFARE : MIFARE™ CLASSIC (1K et 4K), MIFARE ULTRALIGHT™ (ULTRALIGHT EV1/ULTRALIGHT C) et MIFARE DESFire™ (DESFIRE EV1 2K/4K/8K).

2. Caractéristiques

- Alimentation :

1) par module électronique audio ou audio-vidéo, à travers un câblage spécifique (modalités slave-dualfil et slave-eipvde);

2) par alimentation supplémentaire sur les bornes 5V+ et 5V- (toutes les modalités);

3) Power-over-Ethernet Class 0 (IEEE 802.3-2012) via interface RJ45. REMARQUE : Connecter exclusivement l'interface de réseau RJ45 à un réseau SELV (Safety Extra-Low Voltage). L'alimentation Power-over-Ethernet (PSE) doit assurer une isolation électrique entre toute sorte de conducteur accessible, y compris le conducteur de terre, s'il est présent, et tous les contacts des ports de réseau, y compris ceux non utilisés par le PSE ou le dispositif à installer (modalité Poe).

• Absorption maximale : 250 mA de 5V.

• Consommation typique PoE : 2,5 W.

• Température de fonctionnement : -25 °C / +55 °C

- Indice de protection : IP54.

- Indice de protection contre les impacts : IK08.

• Gamme de fréquence : 13,553-13,567 MHz

• Puissance RF transmise : < 60 dBμA/m

• Distance utile : jusqu'à 1 cm.

- Compatible avec carte à transpondeur programmable Vimar (art. 01598).

3. Modalités standalone et slave-duefili

Possibilité d'enregistrer un total de 2000 badges maximum, de type utilisateur ou administrateur. Les premiers permettent d'activer la fonction configurée, les seconds d'enregistrer de nouveaux badges utilisateur sans utiliser SaveProg (enregistrement manuel).

Par défaut, seule l'utilisation des badges MIFARE CLASSIC 1K est validée. SaveProg permet également de valider l'utilisation des autres types de badges.

3.1 Configuration

Connecter le dispositif au PC à travers un câble USB. Suivre la documentation de SaveProg pour les détails.

spécifiques. Il est possible :

• Configurer la modalité de fonctionnement : standalone, slave ou epivdes.
• Ajouter et supprimer des badges utilisateur et administrateur.
• Associer un nom et un poste interne à chaque badge pour en simplifier l'élimination. La mémoire des combinaisons badge/nom d'un usager est sauvegardée par SaveProg sur l'ordinateur utilisé, durant la phase de programmation du dispositif.

En modalité standalone, il est possible de valider l'entrée CA et de configurer le temps d'activation du relais F1.

En modalité slave-duefili, il est possible de saisir les badges à l'aide de SaveProg ou du module 41018. Pour les détails, consulter la documentation correspondante.

Si aucun badge ne doit être ajouté à l'écran ou à travers SaveProg, la modalité d'acquisition reste celle qui utilise le badge de l'administrateur.

Les badges saisis à l'écran ou téléchargés dans le répertoire à travers SaveProg désactivent les badges présents sur le module. La saisie de badges à l'écran et à travers SaveProg ne respecte pas le format des badges enregistrés sur 41017 (fanion « type de badge »), si au moins un badge est présent dans le répertoire.

La validation de l'entrée CA et la configuration du temps d'activation du relais F1 se font directement sur le module AV. Lorsqu'un badge enregistré est identifié, à la place de la sortie F1 du dispositif, il est possible de commander une autre sortie au choix (relais/gâche) du module audio/audio-vidéo ou des autres modules auxiliaires du système. Il est également possible de configurer la sortie F1 comme gâche commune ou exclusive du micro HP.

Les badges programmés en modalité slave-deux-fils désactivent les badges saisis en modalité standalone.

3.2 Enregistrement manuel

En modalité standalone, la procédure d'enregistrement manuel suivante permet d'ajouter de nouveaux badges utilisateur au dispositif sans devoir utiliser les outils de programmation :

• Approcher un badge administrateur préalablement enregistré;
• Approcher le nouveau badge à enregistrer comme utilisateur dans les 5 secondes qui suivent ; durant l'attente, la led bleue du dispositif clignote rapidement :
• Garder le badge dans cette position jusqu'à ce que l'enregistrement ait été confirmé : la led verte s'allume 1 seconde (aucune commande n'est activée);
• La procédure recommence au point 2 : la led bleue recommence à clignoter rapidement et 5 secondes

sont à disposition pour enregistrer un autre badge utilisateur.

Si le badge n'a pas été lu dans les 5 secondes d'attente, ou en cas d'anomalie, la LED blanche s'allume et la procédure est interrompue. Pour supprimer les badges, toujours utiliser SaveProg.

4. Modalités épisodiques et slave-épisodiques

Faire référence à la documentation relative aux systèmes de vidéophonie IP Elvox et à Video Door IP Manager. Ces modalités ne prévoient pas l'utilisation de badges administrateur.

5. Fonctionnement

En condition de repos, la led blanche du dispositif est allumée. À la lecture d'un badge enregistré de type utilisateur, la led verte s'allume 3 secondes et la commande prévue (activation sortie F1 ou autre commande en fonction de la configuration) est exécutée. Si le badge n'est pas enregistré, la led rouge clignote 3 secondes.

En cas d'erreur, la led rouge clignote en permanence. S'assurer que : le dispositif est connecté à un module audio ou audio/vidéo compatible ; le câblage a été réalisé correctement ; les versions du microprogramme des modules sont mises à jour.

6. Mise à jour

Il est possible de mettre à jour le dispositif à travers SaveProg/FWUpdate. Débrancher le dispositif de l'alimentation auxiliaire et/ou PoE, le connecter au PC à travers un câble USB et lancer la mise à jour. En attendant que la mise à jour commence, la led rouge reste allumée. Si la mise à jour ne démarre pas dans les 30 secondes à partir du moment où l'ordinateur a été connecté à travers le câble USB, le dispositif commence à fonctionner et il n'est plus possible de le mettre à jour. Débrancher et rebrancher le câble USB pour répéter l'opération.

S'il fait partie d'un système de vidéophonie IP Elvox (modalité de fonctionnement eipvdes ou slave-eipvdes), le dispositif est mis à jour à travers le réseau avec Video Door IP Manager.

REMARQUE : le dispositif est en mesure de fonctionner en modalités eipvdes et slave-eipvdes et d'être géré et mis à jour avec Video Door IP Manager s'il est doté du microprogramme version 1.8.5.3 ou suivante. Dans le cas contraire, le mettre à jour en utilisant SaveProg/FWUpdate.

Télécharger le manuel d'instructions sur le site www.vimar.com

Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Conformité aux normes

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

Vimar S. p. A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante: www.vimar.com.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
