HIGHCAP - Amplificateur audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'alimentation externe pour amplificateur
Marque	Focal
Modèle	HIGHCAP
Utilisation	Amélioration du lissage de l'alimentation haute tension de l'amplificateur
Bénéfices audio	Performances musicales élevées, maintien des performances, extrême fidélité
Vente	Vendu séparément
Dimensions (approx.)	100 x 80 x 30 mm
Poids (approx.)	0,5 kg
Alimentation	Via l'alimentation de l'amplificateur (bornier)
Tension de fonctionnement	12 V DC (système automobile)
Connexion	Bornier : alimentation, masse, remote
Installation	Professionnelle recommandée
Sécurité	Respecter la procédure : couper contact, débrancher batterie, attendre 30 s
Attention	Risque d'arc électrique en cas de mauvaise manipulation
Entretien	Nettoyer avec un chiffon sec et doux
Garantie	Valable 10 jours après achat si retour du coupon
Pays de fabrication	France
Service client	Focal-JMlab, 04 77 43 57 00

FOIRE AUX QUESTIONS - HIGHCAP FOCAL

Quelle est la fonction du module HIGHCAP ?

Le HIGHCAP augmente la capacité de lissage de l'alimentation haute tension de l'amplificateur, ce qui améliore les performances musicales, le maintien des performances et la fidélité du signal audio.

Comment installer le HIGHCAP ?

Éteignez l'autoradio, coupez le contact et retirez la clé. Débranchez le fil négatif de la batterie, retirez le fusible de l'amplificateur, puis déconnectez les câbles d'alimentation, masse et remote. Attendez 30 secondes, connectez le(s) HIGHCAP, puis rebranchez le tout dans l'ordre inverse.

Le HIGHCAP est-il compatible avec tous les amplificateurs Focal ?

Le HIGHCAP est conçu pour être utilisé avec les amplificateurs Focal compatibles. Vérifiez la compatibilité auprès de votre revendeur ou dans la notice de votre amplificateur.

Puis-je installer le HIGHCAP moi-même ?

Il est fortement recommandé de faire installer le HIGHCAP par un professionnel, car une mauvaise manipulation peut entraîner des arcs électriques ou endommager le matériel. Si vous êtes expérimenté, suivez scrupuleusement la procédure de sécurité.

Que faire en cas d'arc électrique lors de l'installation ?

Un petit arc peut se produire lors de la reconnexion de la batterie. C'est normal. Pour l'éviter, assurez-vous que tous les câbles sont correctement connectés et que le fusible est en place avant de rebrancher la batterie.

Combien de HIGHCAP puis-je connecter à un amplificateur ?

La notice mentionne la connexion de 'un ou plusieurs' HIGHCAP. Le nombre maximal dépend de l'amplificateur ; consultez le manuel de votre ampli ou contactez Focal.

Le HIGHCAP nécessite-t-il une alimentation supplémentaire ?

Non, le HIGHCAP se connecte directement aux bornes d'alimentation, de masse et remote de l'amplificateur. Il n'a pas d'alimentation propre.

Comment entretenir le HIGHCAP ?

Nettoyez-le avec un chiffon sec et doux. Évitez les produits chimiques. Vérifiez périodiquement les connexions pour assurer un bon contact.

Quelle est la durée de la garantie ?

La garantie est valable si vous retournez le coupon dûment rempli dans les 10 jours suivant l'achat. Pour plus de détails, contactez votre revendeur ou Focal.

Où puis-je trouver la notice complète ?

La notice est disponible au format PDF sur notice-facile.com pour le modèle HIGHCAP de Focal. Vous pouvez également contacter le service client Focal.

MODE D'EMPLOI HIGHCAP FOCAL

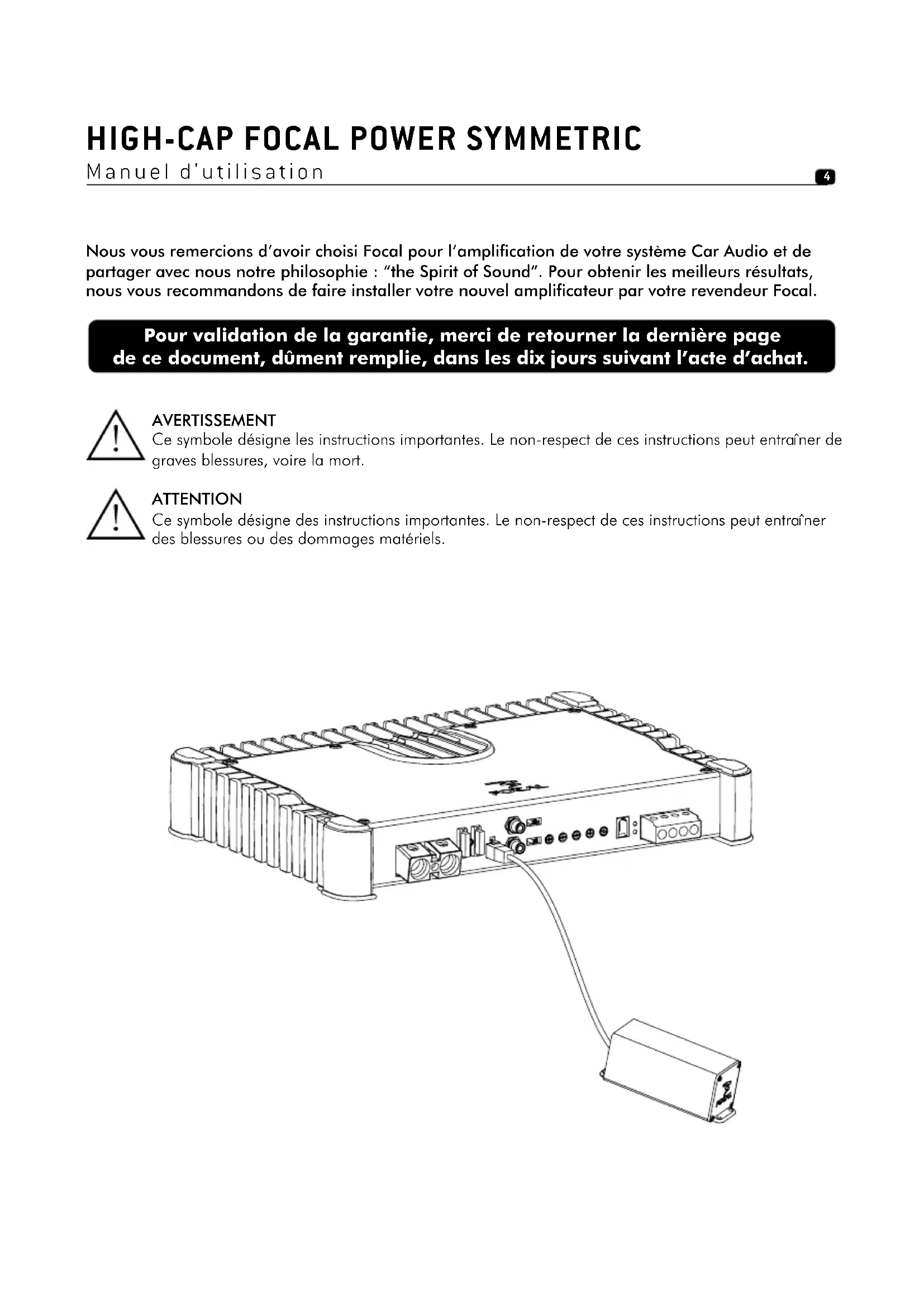

Manuel d'utilisation

Nous vous remercions d'avoir choisi Focal pour l'amplification de votre système Car Audio et de partager avec nous notre philosophie : "the Spirit of Sound". Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel amplificateur par votre revendeur Focal.

Pour validation de la garantie, merci de retourner la dernière page de ce document, dûment remplie, dans les dix jours suivant l'acte d'achat.

Avertissement

Ce symbole désigne les instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voire la mort.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

Manuel d'utilisation

Le High-Cap est un boîtier externe à l'amplificateur. Un fois connecté, il augmente la capacité de lissage de l'alimentation haute tension de l'amplificateur. Ceci se traduit à l'écoute par des performances musicales élevées, un très grand maintien des performances et une extrême fidélité du signal audio. Le Module High-Cap est vendu séparément.

Avertissement

Pour votre sécurité et afin de ne pas dégrader le matériel, il est primordial de respecter la démarche ci-dessous.

Attention

En cas de mauvaise manipulation, un arc électrique peut se produire.

4 - Connexion du HIGH-CAP

4.1 - Éteindre l'autoradio afin de mettre tous les éléments hors tension. Couper le contact de votre véhicule et retirer la clé.

4.2 - Débrancher le fil négatif de la batterie avant de commencer l'installation (fig. 1).

4.3 - Retirer le fusible du câble d'alimentation de l'amplificateur en prenant garde de ne pas faire toucher le câble et la carrosserie.

4.4 - Déconnecter le câble d'alimentation, le câble de masse et le câble remote de l'amplificateur.

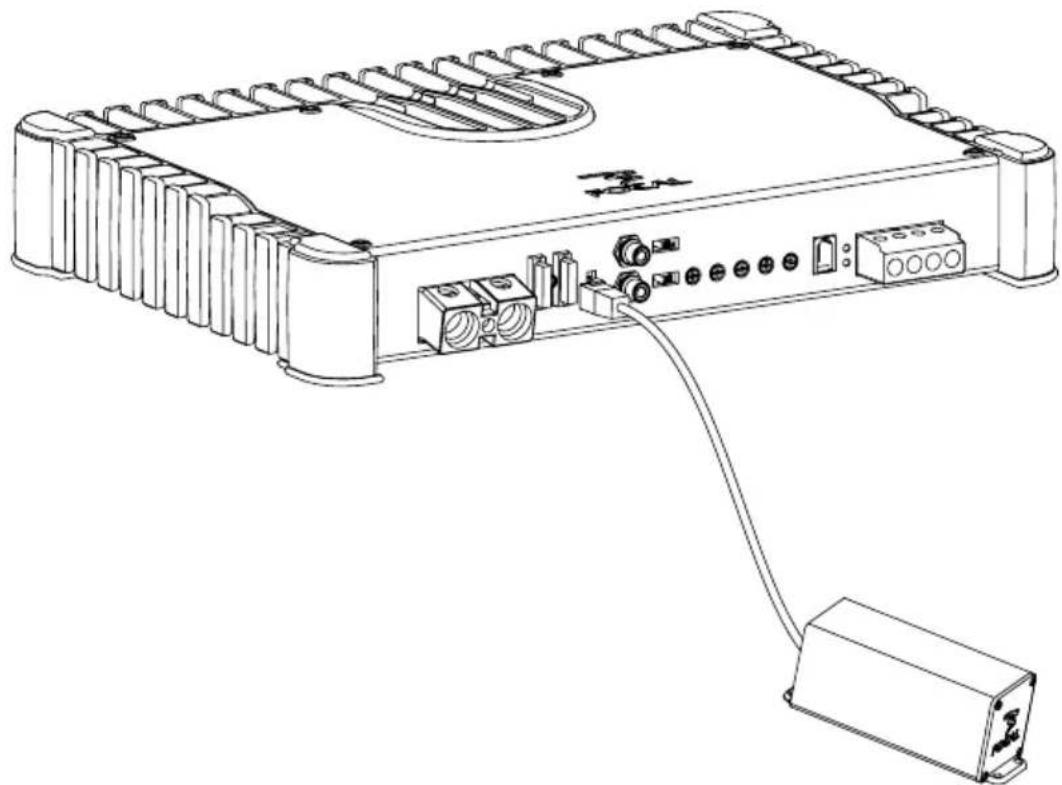

4.5 - Attendez 30 secondes, puis connecter le ou les HIGH-CAP(s) (fig. 2).

4.6 - Relier le câble d'alimentation, le câble de masse et le remote à l'amplificateur par les borniers adaptés.

4.7 - Connecter le fil négatif de la batterie.

4.8 - Insérer le fusible dans le porte-fusible, puis visser fermement.

4.9 - Mettre sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuer un test à faible volume sonore.

5 - Déconnection du HIGH-CAP

5.1 - Éteindre l'autoradio afin de mettre tous les éléments hors tension. Couper le contact de votre véhicule et retirer la clé.

5.2 - Débrancher le fil négatif de la batterie avant de commencer la manipulation (fig. 1).

Manuel d'utilisation

5.3 - Retirer le fusible du câble d'alimentation de l'amplificateur en prenant garde de ne pas faire toucher le câble et la carrosserie. 5.4 - Déconnecter le câble d'alimentation, le câble de masse et le câble remote de l'amplificateur. 5.5 - Attendre 30 secondes puis, déconnecter le ou les HIGH-CAP(s) (fig.2). 5.6 - Relier le câble d'alimentation, le câble de masse et le remote à l'amplificateur par les borniers adaptés. 5.7 - Connecter le fil négatif de la batterie.

ATTENTION : Un petit arc électrique peut se produire.

5.8 - Insérer le fusible dans le porte-fusible, puis visser fermement. 5.9 - Mettre sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuer un test à faible volume sonore.
