Type de produit	Variateur d'éclairage esclave pour système By-me
Marque	Vimar
Modèle	14529.120
Tension nominale d'alimentation BUS TP	29 V
Tension nominale d'alimentation réseau	120 V~, 60 Hz
Absorption du bus TP	13 mA
Bornes	L1, L2, S synchronisme, bus TP
Compatibilité touches	Touches interchangeables 1 ou 2 modules
Fonctions des boutons	Interrupteur On/Off, commande pour volets, commande pour variateur, activation de 2 scénarios
Fonctions du variateur	Allumage, extinction et réglage; changement de couleur absolue; réglage tonalité/saturation/luminosité; fonction FADING-SHOW; mode Flash Start pour lampes CFL; fonction rampe; retard de désactivation et fonction pré-avertissement; coupure de phase LE/TE
Charges commandées maximales	Jusqu'à 3 variateurs esclaves (modèles compatibles), 10 lampes (02662.120/02663.120), 10 alimentations électroniques réglables (01874.120/01875.120), 10 alimentations RGB (01876.120)
Température d'utilisation	-5 °C à +45 °C
Environnement d'installation	Endroit sec et non poussiéreux
Longueur maximale des câbles entre actionneur et variateur esclave	100 m
Blocs fonctionnels	3 (2 boutons, 1 actionneur variateur), chaque bloc peut appartenir à 4 groupes maximum
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation conforme aux normes électriques en vigueur. Éviter surcharges, arcs électriques et courts-circuits. Le circuit côté charge reste sous tension même variateur éteint.
Pièces détachées et réparabilité	Non applicable – appareil scellé, aucune pièce détachée disponible. En cas de dysfonctionnement, remplacer l'ensemble.
Informations générales	Appareil de commande à deux boutons va-et-vient et actionneur pour variateurs esclaves. Incompatible avec centrales By-me 2 modules encastrables (20510, 16950, 14510). Fonction RGB non étayée par article 16969.120.

FOIRE AUX QUESTIONS - 14529.120 Vimar

Comment installer le variateur Vimar 14529.120 ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. Branchez les bornes L1 et L2 selon le schéma (attention au sens phase/neutre). Utilisez des câbles de liaison de 100 m maximum entre l'actionneur et le variateur esclave. Consultez le manuel du système By-me pour la configuration complète.

Quels types de lampes sont compatibles avec ce variateur ?

Ce variateur est conçu pour les lampes LED, transformateurs électroniques LED, lampes RGB et alimentations électroniques RGB. Référez-vous au tableau des charges commandées pour les modèles compatibles (ex: 02662.120, 01876.120).

Comment configurer les boutons du variateur ?

La configuration se fait via le bouton de configuration et une LED rouge. Appuyez 3 secondes pour sélectionner le bloc variateur. Pour un bouton double, utilisez la touche gauche. Exécutez la configuration sans les touches du dispositif pour accéder à la centrale de configuration.

Puis-je utiliser ce variateur avec une ampoule dimmable standard ?

Oui, à condition que l'ampoule soit compatible avec un variateur à coupure de phase (LE/TE). Vérifiez les spécifications de l'ampoule et respectez la charge maximale indiquée dans la notice.

Que faire si le variateur ne répond pas ?

Vérifiez d'abord l'alimentation (120 V~, 60 Hz) et les connexions. Assurez-vous que le dispositif est correctement configuré (LED de configuration). Si le problème persiste, vérifiez la compatibilité avec les autres appareils du système By-me et consultez le manuel de la centrale.

Comment nettoyer le variateur ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs qui pourraient endommager la surface.

Quelle est la différence entre les modes LE et TE ?

LE (Leading Edge) et TE (Trailing Edge) sont deux types de coupure de phase. LE convient aux lampes à incandescence et transformateurs ferromagnétiques, TE aux LED et transformateurs électroniques. Le variateur supporte les deux modes, à configurer selon la charge.

Peut-on utiliser ce variateur avec des volets roulants ?

Oui, le bouton peut être configuré en commande pour volets. Pour cela, sélectionnez le bloc fonctionnel correspondant lors de la configuration. Le variateur lui-même reste destiné à l'éclairage.

Combien de variateurs esclaves peuvent être connectés ?

Jusqu'à 3 variateurs esclaves compatibles (modèles 20137.120, 19137.120, 16604.120, 14137.120, 01871.120) peuvent être commandés par cet actionneur.

Que faire en cas de dysfonctionnement de la fonction RGB ?

La fonction RGB n'est pas prise en charge avec l'article 16969.120. Assurez-vous d'utiliser des alimentations RGB compatibles (01876.120) et vérifiez la configuration. Si le problème persiste, contactez le support technique Vimar.

MODE D'EMPLOI 14529.120 Vimar

Appareil de commande à deux boutons va-et-vient et actionneur pour variateurs ESCLAVES 120 V~ 60 Hz, pour lampes LED, transformateurs électroniques LED, lampes RGB, alimentations électroniques RGB, à compléter avec des touches interchangeables 1 ou 2 modules - 2 modules.

Le dispositif ne commande pas directement la charge. Il doit être utilisé comme bouton double ou simple, selon la touche choisie. Les boutons peuvent également être configurés indépendamment du pilotage du variateur ESCLAVE. On peut appuyer sur leur partie haute ou basse.

Caractéristiques

• Tension nominale d'alimentation BUS TP : 29 V - Tension nominale d'alimentation réseau : 120V~, 60 Hz • Absorption du bus TP : 13 mA - Touches à associer : double ou 1 simple - Bornes : L1, L2, S synchronisme, bus TP - Fonctions pouvant être réalisées avec les touches :

• interrupteur On/Off
• commande pour volets
• commande pour variateur
• activation de 2 scénarios.
• Fonctions pouvant être réalisées avec le variateur :
• allumage, extinction et réglage
• changement de couleur absolue
• réglage tonalité/saturation/luminosité
• fonction FADING-SHOW
• mode Flash Start pour lampes CFL
• fonction « rampe
• retard de désactivation et fonction « pré-avertissement »
• coupure de phase : LE/TE

- Incompatible avec les centrales By-me 2 modules encastrables (20510, 16950, 14510).

- La fonction RGB n'est pas étayée par l'article 16969.120.

Charges commandées	Nbre max
	20529.12019529.12014529.120	16969.120
Variateurs ESCLAVES(20137.120-19137.120-16604.120-14137.120-01871.120)	3	3
Lampes(02662.120 o 02663.120)	10 Non applicable
Alimentations électroniques réglables(01874.120-01875.120)	10 10
Alimentations électroniques RGB réglables(01876.120)	10 Non applicable

Pour l'installation et la configuration, VOIR le MANUEL d'instructions du système By-me JOINT à la centrale de commande.

Exécuter la configuration sans les touches du dispositif pour pouvoir appuyer sur central de configuration.

• Blocs fonctionnels: 3 (2 boutons, 1 actionneur variateur) ; chaque bloc fonctionnel peut appartenir à 4 groupes maximum.
• Sélection du bloc fonctionnel pendant la configuration :
• appuyer sur le bouton de configuration et attendre 3 s pour sélectionner le bloc fonctionnel du variateur;
• appuyer sur le bouton de configuration puis sur une touche au choix pour sélectionner le bloc fonctionnel correspondant au bouton.

La configuration commence lorsque la LED rouge s'allume et se termine lorsqu'elle s'éteint.

Tant que le dispositif n'est pas configuré, l'actionneur est commandé par la touche gauche.

- Si le dispositif doit être configuré comme un bouton double, appuyer sur le bouton de gauche.

Il est conseillé de configurer le dispositif lorsque la charge est éteinte.

Consignes d'installation.

Le circuit doit être réalisé conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

• S'utilise dans un endroit sec et non poussiéreux, à une température comprise entre -5 °C et +45 °C.
• Les surcharges, arcs électriques et courts-circuits peuvent endommager irrémédiablement le variateur. Avant l'installation, vérifier soigneusement le circuit et éliminer les risques exposés ci-dessus.
• Le variateur dépourvu de coupure mécanique sur le circuit principal n'assure pas l'isolation galvanique du dispositif. Le circuit côté charge doit être considéré comme étant toujours sous tension.
• Pour consulter les instructions, voir le manuel livré avec la centrale de commande.

VUE AVANT ET ARRIÈRE Bouton de configuration LÉD

Longueur maximale des câbles de liaison entre l'actionneur pour variateur et le variateur ESCLAVE universel : 100 m.

MAÎTRE ET ESCLAVE doivent être configurés selon le même mode de fonctionnement.

ATTENTION AUX BRANCHEMENTS DE L'ACTIONNEUR POUR VARIATEUR : borne L1 au neutre et borne L2 à la phase.

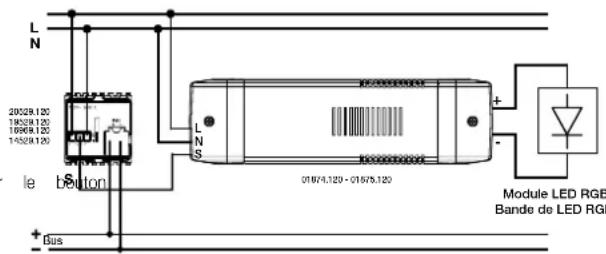

BRANCHEMENT AVEC 01874.120-01875.120

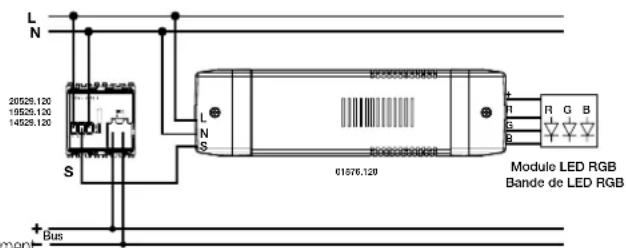

BRANCHEMENT AVEC 01876.120

ATTENTION AUX BRANCHEMENTS DE L'ACTIONNEUR POUR VARIATEUR : borne L2 au neutre et borne L1 à la phase.
