Type de produit	Tournevis sans fil 4 V
Marque	Parkside
Modèle	HG07075
Tension nominale	4 V DC
Type de batterie	Lithium-ion intégrée
Capacité de la batterie	1,5 Ah
Régime à vide	200 min⁻¹
Couple maximal	10 Nm
Porte-embout	6,35 mm (1/4")
Temps de charge	Environ 60 minutes
Alimentation	Via câble USB-C (chargeur secteur non inclus, modèle recommandé HG06825/HG06825-BS)
Contenu de l'emballage	Tournevis, câble USB, 30 embouts de vissage (25 mm), boîte de rangement en métal, mode d'emploi
Utilisation conforme	Vissage et dévissage de vis, éclairage LED de la zone de travail
Sécurité	Consignes de sécurité générales et spécifiques pour visseuses, protection contre les chocs électriques, ne pas exposer à l'humidité
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits agressifs, garder les fentes d'aération propres
Garantie	3 ans
Température de charge recommandée	+4 à +40 °C
Température de fonctionnement	0 à +40 °C
Niveau de pression acoustique	LpA = 55,5 dB(A)
Niveau de puissance acoustique	LWA = 66,5 dB(A)
Vibrations (vissage)	< 2,5 m/s²

FOIRE AUX QUESTIONS - HG07075 PARKSIDE

Comment charger la batterie du tournevis Parkside HG07075 ?

Branchez le câble USB fourni sur le port USB-C du tournevis et sur un chargeur USB (recommandé : HG06825/HG06825-BS). Le voyant LED clignote en rouge pendant la charge et devient vert une fois la batterie pleine. Le temps de charge est d'environ 60 minutes.

Comment changer le sens de rotation ?

Utilisez l'interrupteur du sens de rotation situé sur le dessus. Appuyez à droite pour visser (sens horaire) et à gauche pour dévisser (sens antihoraire). Les indicateurs de direction s'allument en conséquence.

Que faire si le tournevis ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée (voyant vert). Si le voyant est rouge ou éteint, rechargez l'appareil. Assurez-vous également que l'interrupteur de sens de rotation n'est pas en position centrale (verrouillée). Si le problème persiste, contactez le service après-vente.

Puis-je utiliser le tournevis pour percer ?

Non, ce modèle est un tournevis sans fil conçu uniquement pour le vissage et le dévissage. Il n'est pas adapté pour percer. Utilisez une perceuse adaptée pour les travaux de perçage.

Comment remplacer les embouts ?

Retirez simplement l'embout usagé du porte-embout (6,35 mm) et insérez-en un nouveau. Les embouts sont magnétiques pour une meilleure tenue. Utilisez toujours des embouts adaptés à la tête de vis.

Quelle est la durée de vie de la batterie ?

La batterie Li-ion intégrée peut être rechargée à tout moment sans effet mémoire. Sa durée de vie dépend de l'utilisation et de l'entretien. En général, elle supporte plusieurs centaines de cycles de charge. Si l'autonomie diminue nettement, contactez le SAV.

Que faire en cas de blocage de l'outil ?

Éteignez immédiatement le tournevis et débranchez la source d'alimentation. Retirez l'embout et vérifiez qu'il n'est pas coincé. Ne forcez pas. Si le blocage persiste, faites inspecter l'appareil par un professionnel.

Comment nettoyer et entretenir le tournevis ?

Nettoyez l'appareil avec un chiffon sec et une brosse douce pour les fentes d'aération. N'utilisez pas de produits chimiques ou abrasifs. Rangez-le dans un endroit sec, à l'abri du soleil, de préférence dans sa boîte métallique.

Puis-je utiliser un autre chargeur que celui recommandé ?

Il est fortement recommandé d'utiliser uniquement le chargeur spécifié (HG06825 ou HG06825-BS). L'utilisation d'un chargeur non adapté peut endommager la batterie ou présenter un risque d'incendie.

Comment savoir quand la batterie est rechargée ?

L'indicateur LED sur le tournevis passe du rouge (en charge) au vert (batterie pleine). Vous pouvez également vérifier le niveau de charge en appuyant brièvement sur l'interrupteur : si le voyant est vert, la batterie est suffisamment chargée.

MODE D'EMPLOI HG07075 PARKSIDE

Instructions d'utilisation et consignes de sécurité

Traduction de la notice originale

NL BE

Avertissements et symboles utilisés

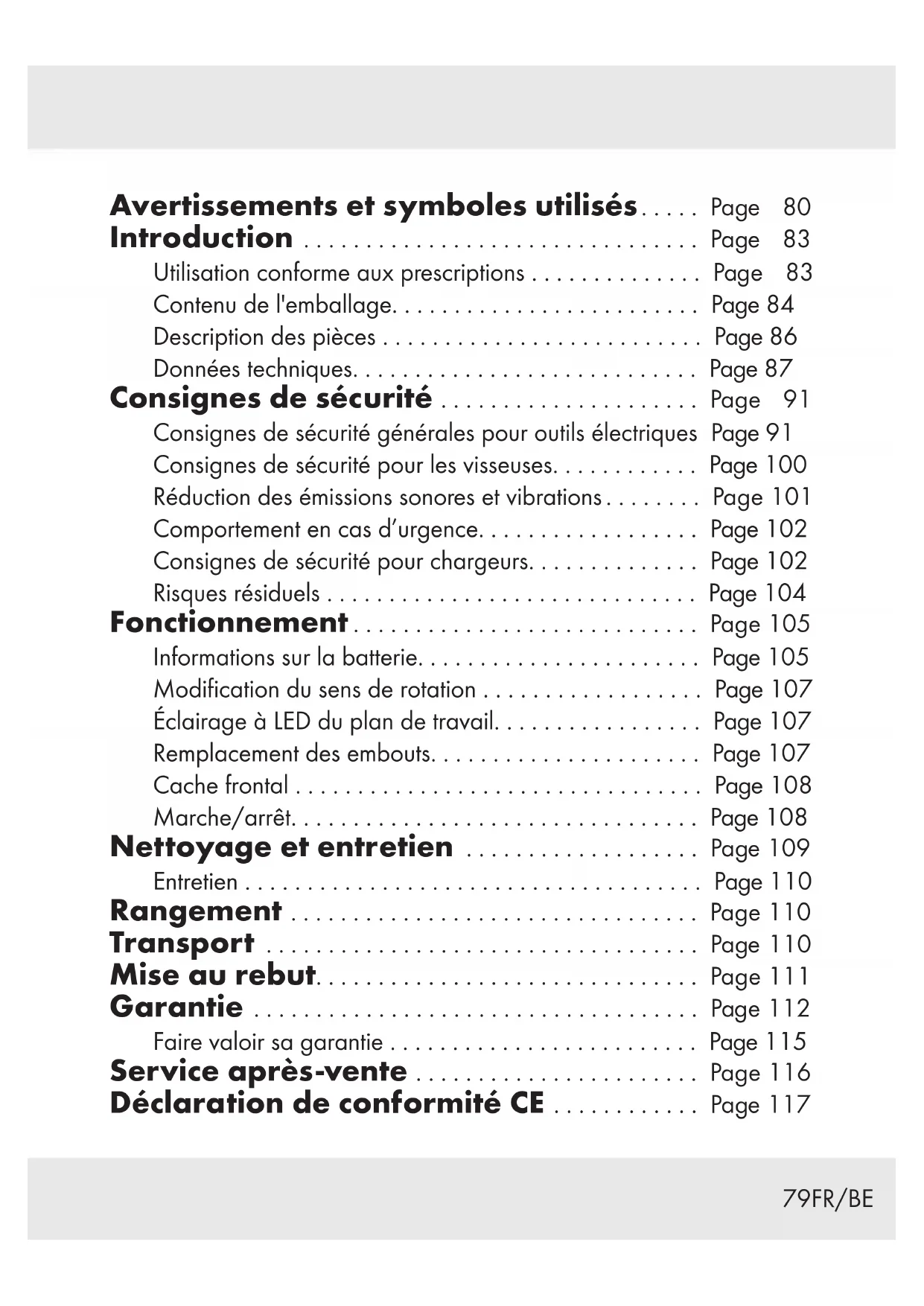

Utilisation conforme aux prescriptions.... Page 83

Contenu de l'emballage. Page 84

Description des pièces.... Page 86

Données techniques.... Page 87

Consignes de sécurité générales pour outils électriques Page 91

Consignes de sécurité pour les visseuses.............................................................................. 100

Réduction des émissions sonores et vibrations..... Page 101

Comportement en cas d'urgence Page 102

Consignes de sécurité pour chargeurs 102

Risques résiduels...... Page 104

Informations sur la batterie.... Page 105

Modification du sens de rotation.... Page 107

Éclairage à LED du plan de travail............................................................................................. 107

Remplacement des embouts.... Page 107

Cache frontal Page 108

Marche/arrêt. Page 108

Entretien... Page 110

Garantie page 112

Faire valoir sa garantie.... Page 115

Service après-vente

Avertissements et symboles utilisésLes avertissements suivants sont utilisés dans ce mode d'emploi et sur l'emballage :
	DANGER ! Ce symbole avec ce signal important de « Danger » indique un danger avec un risque élevé de blessures graves ou de mort si la situation dangereuse n'est pas évitée.
	AVERTISSEMENT ! Ce symbole avec ce signal important d'« Avertissement » indique un danger avec un risque moyen de blessures graves ou de mort si la situation dangereuse n'est pas évitée.
	PRUDENCE ! Ce symbole avec ce signal important de « Prudence » indique un danger avec un risque faible de blessures légères à importantes si la situation dangereuse n'est pas évitée.
	ATTENTION ! Ce symbole avec la mention « Attention » indique un possible risque de dégâts matériels.REMARQUE : Ce symbole avec ce signal important de « Remarque » propose plus d'informations utiles.
	Danger - risque d'électrocution !
	Courant alternatif/tension alternative
	Courant continu/tension continue
	Symbole pour un produit de la classe de protection II
	Utilisez le produit seulement à l'intérieur de locaux secs.
	Ce symbole signifie que les instructions du mode d'emploi doivent être respectées lors de l'utilisation du produit.
Li-Ion	Batterie lithium-ion
no	Régime à vide
	Protégez la batterie de la chaleur et du rayonnement solaire direct.
	Protégez la batterie du feu.
	Protégez la batterie de l'eau et de l'humidité.
	Tours par minute
	Le marquage CE confirme la conformité aux directives de l'UE applicables au produit.

Tournevis sans FIL 4V

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme aux prescriptions

• Ce tournevis sans fil 4 V (ci-après désigné « produit » ou « outil électrique ») est prévu pour le vissage et le dévissage des vis. Veuillez toujours utiliser des outils insérables (embouts et accessoires) correspondant à l'usage prévu ! Respectez les exigences techniques du produit lors de l'achat et de l'utilisation d'outils insérables (voir « Données techniques »). L'éclairage à LED du plan de travail ^[11] de ce produit est conçu pour éclairer directement la zone de travail.

Toute autre utilisation ou modification du produit est considérée comme non conforme et peut entraîner des risques tels que des dommages et blessures, voire même provoquer la mort. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation non conforme. Le produit n'est pas prévu pour une utilisation commerciale ou tout autre domaine d'intervention dans le même champ d'action.

Avertissement!

Le produit et les matériaux d'emballage ne sont pas des jouets pour les enfants ! Les enfants ne sont pas autorisés à jouer avec des sacs en plastique, des films et des petites pièces ! Il existe un danger d'asphyxie et d'ingestion !

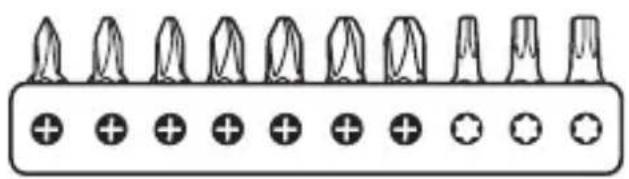

1 tournevis sans fil 4 V 1 câble USB 30 embouts de vissage x 25 mm 1 boîte de rangement en métal 1 mode d'emploi

Description des pièces

Dépliez la page de rabat avec les figures avant la lecture. Familiarisez-vous avec toutes les fonctions du produit.

1 Indicateur du sens de rotation (àisser des vis) 2 Indicateur à LED du niveau de charge de l'accu 3 Indicateur du sens de rotation (Révisser des vis) 4 Interrupteur du sens de rotation 5 Port USB type C 6 Chargeur * 7 Port USB (type A) 8 Câble USB 9 Embouts de vissage 10Interrupteur marche/arrêt 11 Éclairage à LED du plan de travail 12 Cache frontal 13 Porte-embout 14 Boîte de rangement en métal (non illustrée)

* Le chargeur n'est pas compris dans le contenu de l'emballage. Chargeur adapté : HG06825 / HG06825-BS

Tournevis sans fil 4 v

Modèle : HG07075

Tension nominale : 4 V ——(tension continue)

Tension de charge : 5 V —— (tension continue)

Courant de charge maximal : 1,7 A

Batterie (intégrée) : Li-ion

Nombre de cellules : 1

Capacité : 1,5 Ah

Régime à vide : n _0 = 200 min ^-1

Couple (opération de vissage dur

souple selon ISO 5393) : 10 N m maxi

Porte-embout : 6,35 mm (1/4")

Utilisez uniquement le chargeur suivant pour recharger l'outil sans fil * :

Information	Valeur
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	OWIM GmbH & Co. KGHRA 721742Stiftsbergstraße 1,74167 Neckarsulm,ALLEMAGNE
Référence du modèle	HG06825, HG06825-BS

Information valeur unité

Tension d'entrée 100-240 V~

Fréquence du CA d'entrée 50/60 Hz

Tension de sortie 5,0 V

Courant de sortie 1,7 A

Puissance de sortie 8,5 W

Rendement moyen en mode actif 78,2 %

Consommation électrique hors charge 0,07 W

Courant d'entrée 0,3 A

Classe de protection II / ☐ (double isolation)

Type de raccordement USB

(type A)

Temps de recharge env. 60 min

* Le chargeur n'est pas compris dans le contenu de l'emballage.

Chargeur adapté : HG06825 / HG06825-BS

Température ambiante recommandée

Durant la recharge : de +4 à +40 °C

Durant le fonctionnement : de 0 à +40 °C

Durant le stockage : de 0 à +50 °C

Valeurs des émissions sonores

Les valeurs mesurées ont été déterminées en conformité avec EN 62841. Le niveau de bruit pondéré A de l'outil électrique est généralement le suivant :

Niveau de pression acoustique : L _pA = 55,5 dB(A)

Niveau de puissance acoustique : L _WA = 66,5 dB(A)

Incertitude K : K _pA/WA = 3 dB

Valeurs d'émission de vibrations

Valeurs totales de vibrations (somme vectorielle de trois directions), déterminées conformément à EN 62841 :

Vissage

Valeurs d'émission de vibrations a_h ≤ 2,5 m/

$$ s ^ {2} (0, 9 1 2 m / s ^ {2}) $$

Incertitude K := 1,5 m/s

Remarque

Les valeurs de vibration totale et d'émission sonore spécifiées ont été mesurées selon une procédure de test normalisée et peuvent être utilisées pour comparer un outil électrique avec un autre. Les valeurs de vibration totale et d'émission sonore spécifiées peuvent également être utilisées pour une estimation préliminaire de la sollicitation.

Avertissement !

Les émissions de vibrations et de bruit générées lors de l'utilisation effective de l'outil électrique peuvent différer des valeurs spécifiées en fonction de la manière dont l'outil électrique est utilisé, en particulier du type de pièce à traiter. Essayez de minimiser au maximum l'impact des vibrations et du bruit. Des mesures prises pour la réduction de la sollicitation par vibrations sont par exemple le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. Toutes les parties du cycle de fonctionnement sont à prendre en compte (par exemple les périodes durant lesquelles l'outil électrique est éteint, et celles où il est certes allumé, mais fonctionne sans sollicitation).

Consignes de sécurité

- Consignes de sécurité générales pour outils électriques

Avertissement !

Consultez toutes les consignes de sécurité, instructions, illustrations et données techniques fournies avec cet outil électrique. Ne pas respecter les instructions ci-dessous peut conduire à une électrocution, un incendie et/ou causer des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour vous y reporter ultérieurement.

Le terme « outil électrique » utilisé dans les consignes de sécurité se réfère à des outils électriques alimentés en électricité (avec cordon d'alimentation) ou à des outils électriques fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité sur le poste de travail

a) Conservez votre zone de travail propre et bien

éclairée. Les zones de travail encombrées ou sombres sont propices aux accidents.

b) Ne travaillez pas avec l'outil électrique dans une atmosphère présentant un risque d'explosion, où se trouvent des liquides, du gaz ou des poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les poussières ou les vapeurs. c) Lors de l'utilisation de l'outil électrique, tenez les enfants et autres personnes hors de sa portée. Des distractions peuvent vous faire perdre le contrôle de l'outil électrique.

Sécurité électrique

a) La fiche de raccordement de l'outil électrique doit être compatible avec la prise de courant. Il est interdit de modifier la fiche. N'utilisez aucun adaptateur avec des outils électriques reliés à la terre. Des fiches non modifiées et des prises de courant appropriées réduisent le risque d'électrocution.

b) Évitez tout contact corporel avec des surfaces mises à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il existe un risque accru d'électrocution si votre corps est relié à la terre.

c) N'exposez pas d'outils électriques à la pluie ou à l'humidité. La pénétration d'eau dans un outil électrique augmente le risque d'électrocution.

d) Ne détournez pas le cordon d'alimentation de son utilisation prévue, par exemple ne l'utilisez pas pour porter et accrocher l'outil électrique ou pour le débrancher de la prise de courant. Tenez le cordon d'alimentation hors de portée de la chaleur, de l'huile, d'arêtes coupantes ou de pièces mobiles.

Les cordons d'alimentation soit endommagés soit emmêlés augmentent le risque d'électrocution.

e) Lorsque vous travaillez à l'extérieur avec un outil électrique, utilisez uniquement des rallonges adaptées à une utilisation en extérieur. L'utilisation d'une rallonge convenant pour l'extérieur réduit le risque d'électrocution.

f) Si le fonctionnement de l'outil électrique dans un environnement humide est inévitable, utilisez un disjoncteur différentiel. L'emploi d'un disjoncteur différentiel diminue le risque d'électrocution.

Sécurité des personnes

a) Soyez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez aucun outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut causer des blessures graves.

b) Veillez à porter un équipement de protection et toujours des lunettes protectrices. Selon la nature du travail et l'utilisation de l'outil électrique, le port d'équipements pour votre protection tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque de chantier ou protège-oreilles réduit les risques de blessures. c) Évitez tout démarrage accidentel. Assurez-vous que l'outil électrique soit bien éteint avant de le brancher sur l'alimentation électrique et/ou sur la batterie, de le ramasser ou de le porter. Lorsque vous transportez l'outil électrique avec le doigt sur l'interrupteur ou que l'outil électrique est allumé et raccordé à l'alimentation électrique, cela peut entraîner des accidents. d) Avant de mettre l'outil électrique en marche, retirez tous les outils de réglage ou les clés plates. Un outil ou une clé qui se trouve sur une pièce rotative de l'outil électrique peut entraîner des blessures. e) Évitez un positionnement corporel anormal. Assurez-vous de camper solidement sur vos jambes et de conserver votre équilibre à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ou de bijoux. Tenez vos cheveux et vêtements hors de portée des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par les pièces en mouvement. g) Si des équipements d'aspiration et de collecte de poussière peuvent être montés, ils doivent être installés et utilisés correctement. L'aspiration de poussière peut réduire les risques occasionnés par les particules. h) Ne vous mettez pas en danger et ne dépassez pas les règles de sécurité des outils électriques, même si vous êtes, après de nombreuses utilisations, familier avec cet outil électrique. Une action imprudente peut entraîner des blessures graves en quelques fractions de seconde.

Utilisation et manipulation de l'outil électrique

a) Ne surchargez pas l'outil électrique. Utilisez seulement l'outil électrique qui convient au type de travaux entrepris. Avec un outil électrique approprié, vous travaillez plus efficacement et en toute sécurité, dans la plage de puissance indiquée.

b) N'utilisez aucun outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne se laisse plus allumer ou éteindre est dangereux et doit être réparé.

c) Avant d'effectuer tout réglage, de changer d'outils insérables ou de ranger l'outil électrique, débranchez la fiche de la prise de courant et/ou enlevez la batterie amovible. Ces mesures de précaution empêchent le démarrage intempestif de l'outil électrique.

d) Conservez les outils électriques inutilisés hors de la portée des enfants. Ne laissez jamais des personnes utiliser l'outil électrique si elles ne sont pas familières avec les manipulations ou si elles n'ont pas lu les instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

e) Entretenez les outils électriques et l'outil insérable avec soin. Vérifiez si les pièces mobiles fonctionnent correctement et ne sont pas bloquées ; contrôlez aussi si des pièces sont cassées ou endommagées car cela pourrait altérer le fonctionnement de l'outil électrique. Faites réparer les pièces endommagées avant toute utilisation de l'outil électrique. De nombreux accidents sont causés par des outils électriques mal entretenus.

f) Conservez les outils de coupe bien affûtés et propres. Des outils soigneusement entretenus avec des bords bien coupants se bloquent moins et sont plus faciles à contrôler.

g) Utilisez l'outil électrique, les accessoires et les outils insérables, etc., conformément à ces instructions.

Prenez en compte les conditions de travail et le travail à effectuer. L'utilisation d'outils électriques pour des applications différentes de celles prévues peut conduire à des situations dangereuses.

Maintenez les poignées et surfaces de préhension sèches, propres et exemptes d'huile ou de graisse.

Les poignées et surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil électrique en toute sécurité lors de situations imprévues.

Utilisation et manipulation de l'outil sans fil

a) Rechargez les batteries seulement avec les chargeurs recommandés par le fabricant. Lorsqu'un chargeur est adapté à seulement un certain type de batteries, il existe un risque d'incendie s'il est utilisé avec d'autres batteries.

b) Utilisez seulement les batteries prévues pour ce type d'outils électriques. L'utilisation d'autres batteries peut provoquer des blessures et représente un risque d'incendie.

c) Éloignez la batterie non utilisée de trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui pourraient provoquer un pontage des contacts. Un court-circuit entre les contacts de la batterie peut causer des brûlures ou provoquer un incendie.

d) Lors d'une mauvaise utilisation, un liquide peut fuir de la batterie. Évitez tout contact avec celui-ci. En cas de contact involontaire, rincez avec de l'eau. Si du liquide pénètre dans les yeux, consultez également un médecin. Le liquide s'écoulant de la batterie peut conduire à des irritations de la peau ou des brûlures. e) N'utilisez pas de batterie endommagée ou modifiée. Les batteries endommagées ou modifiées peuvent se comporter de manière imprévisible et provoquer un incendie, une explosion ou entraîner un risque de blessure. f) N'exposez pas une batterie à un feu ou à des températures élevées. Des feux ou températures supérieures à 130 °C peuvent entraîner une explosion. g) Respectez toutes les instructions de chargement et ne rechargez jamais la batterie ou l'outil sans fil en dehors de la plage de température spécifiée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température admise peut détruire la batterie et augmenter le risque d'incendie.

	PRUDENCE ! RISQUE D'EXPLOSION !Ne rechargez jamais de batteries non rechargeables.
	Protégez la batterie de la chaleur, par ex. aussi celle provenant de rayonnement solaire lors d'une exposition en continu, du feu, de l'eau et de l'humidité.
	Il y a un risque d'explosion.

Maintenance

a) Laissez votre outil électrique être réparé seulement par du personnel qualifié qui utilise des pièces de rechange d'origine. Ceci assure que la sécurité de l'outil électrique est maintenue.

b) N'effectuez aucune maintenance sur des batteries endommagées. Toute maintenance de batteries doit être effectuée seulement par le fabricant ou par des services après-vente agréés.

Consignes de sécurité pour les visseuses

a) Tenez l'outil électrique seulement par la surface isolée de la poignée lors de l'exécution d'un travail, en veillant à ce que la vis n'entre pas en contact avec des fils électriques qui peuvent être dissimulés. Le contact de la vis avec une ligne sous tension peut aussi mettre les pièces en métal de l'appareil sous tension et provoquer un choc électrique. b) Sécurisez la pièce à travailler. Une pièce bien positionnée grâce à des dispositifs de maintien ou un étau est tenue plus fermement qu'avec une main. c) Tenez bien l'outil électrique. Lors du desserrage et du dévissage de vis, un effet de recul bref mais fort peut se produire. d) Éteignez immédiatement le produit si l'outil s'est bloqué durant son utilisation. Préparez-vous à de puissants effets de retour, car ils peuvent provoquer un recul. e) Réglez toujours le commutateur de sens de rotation sur la position centrale (verrouillée) lorsque vous travaillez sur l'appareil, le transportez ou le rangez. Cela empêche que l'outil électrique démarre involontairement.

Réduction des émissions sonores et vibrations

Afin de réduire les effets des vibrations et du bruit, limitez le temps d'utilisation, utilisez des modes de fonctionnement peu bruyants et à faibles vibrations et portez un équipement de protection adapté.

Les mesures suivantes permettent d'atténuer les risques liés aux vibrations et au bruit :

Utilisez toujours le produit en respectant l'usage prévu et comme décrit dans les présentes instructions. Assurez-vous que le produit est en parfait état et bien entretenu. Utilisez les outils insérables spécialement conçus pour ce produit et assurez-vous qu'ils soient en parfait état. Tenez le produit aux poignées/surfaces de préhension afin d'assurer la sécurité. - Entretenez le produit conformément aux instructions et prévoyez une bonne lubrification (si applicable). Planifiez vos travaux de manière à ce que l'utilisation de produits à valeur vibratoire élevée soit répartie sur une longue durée.

Comportement en cas d'urgence

À l'aide du présent mode d'emploi, familiarisez-vous avec l'utilisation de ce produit. Mémorisez les consignes de sécurité et respectez-les impérativement. Ceci permet d'éviter des risques et dangers.

Soyez toujours vigilant lors de l'utilisation de ce produit afin de détecter suffisamment tôt les dangers et agir en conséquence. Une intervention rapide peut permettre d'éviter des blessures graves et dégâts matériels. Éteignez immédiatement le produit en cas de dysfonctionnements et débranchez-le du réseau électrique. Faites-le vérifier et éventuellement réparer par un technicien spécialisé avant de le réutiliser.

Consignes de sécurité pour chargeurs

Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales limitées ou ayant une expérience et des connaissances réduites, seulement s'ils sont surveillés ou s'ils ont reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et ont compris les risques encourus.

Les enfants ne doivent pas jouer avec cet appareil.

Le nettoyage et l'entretien réalisables par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

- Ne rechargez jamais de batteries non rechargeables.

La violation de cette instruction entraîne des risques.

Protégez les pièces électriques contre l'humidité. Afin d'éviter toute électrocution, ne plongez jamais ces pièces dans de l'eau ou tout autre liquide.

Ne maintenez jamais l'appareil sous l'eau courante. Respectez les instructions de nettoyage, d'entretien et de réparation.

Cet appareil convient uniquement à une utilisation à l'intérieur de locaux.

Risques résiduels

Même si vous vous servez correctement de ce produit en respectant les consignes, un risque résiduel n'est jamais exclu. Les dangers suivants, entre autres, peuvent survenir en relation avec la fabrication et la manipulation de ce produit :

Atteintes à la santé résultant d'émissions de vibrations, si le produit est utilisé sur une longue période ou n'est pas correctement utilisé et entretenu. Dégâts matériels ou blessures corporelles causés par des outils coupants défectueux ou l'impact soudain d'un objet recouvert durant l'utilisation. Risque de blessures et de dégâts matériels causés par des objets volants.

Remarque

Ce produit génère un champ électromagnétique lors du fonctionnement ! Dans certaines circonstances, le champ peut influencer des implants médicaux actifs ou passifs ! Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser le produit !

Informations sur la batterie

La batterie intégrée est, à la livraison, partiellement chargée. Les batteries Li-ion peuvent être rechargées à tout moment sans affecter leur durée de vie. L'arrêt du processus de recharge n'endommagera pas la batterie. Lors de l'utilisation, si l'indicateur à LED du niveau de charge de l'accu 2 s'allume en rouge, la capacité de la batterie est de moins de 30 % et elle doit être rechargée. - Ne rechargez jamais le produit à des températures ambiantes au-dessous de +4 °C ou au-dessus de +40 °C. Le stockage doit être réalisé dans des conditions froides et sèches et la température ambiante doit être comprise entre 0 °C et +50 °C. Ce produit a une batterie intégrée qui ne peut pas être remplacée par l'utilisateur. La dépose ou le remplacement de la batterie doit être exclusivement réalisé par soit le fabricant soit son service après-vente ou une personne semblablement qualifiée. Lors de la mise au rebut de ce produit, il est important de transmettre l'information que ce produit contient une batterie à recycler.

Démarrage de l'opération de charge

• Branchez le câble USB 8 sur le port USB (type A) 7 du chargeur 6. Raccordez l'autre extrémité du câble USB 8 au port USB type C 5. ■ Branchez le chargeur 6 sur une prise de courant. L'indicateur à LED du niveau de charge de l'accu ² indique l'état de chargement :

État de charge

Rouge Opération de charge activée

Vert Batterie rechargée

REMARQUE : L'éclairage à LED du plan de travail 11 peut être utilisé durant le processus de recharge. Il est normal que la poignée se réchauffe légèrement durant le processus de recharge.

Terminer l'opération de charge

Débranchez le câble USB 8 du produit. Débranchez le chargeur 6 de la prise de courant.

Modification du sens de rotation

■ Appuyez sur l'interrupteur du sens de rotation 4 pour ajuster le sens de rotation (fig. C) :

Commutateur appuyé à	Direction	Indicateur de direction
Droite (b) Visser des vis			1
Gauche (a)	Dévisser des vis		3

Éclairage à LED du plan de travail

Réglez l'interrupteur du sens de rotation 4 sur la position centrale, de sorte qu'il soit à égale distance des deux côtés. Pour éclairer la zone de travail directement, l'éclairage à LED du plan de travail 11 peut être allumé de façon séparée. Allumer l'éclairage à LED du plan de travail 11 : Appuyez sur l'interrupteur marche/arrêt 10. Éteindre l'éclairage à LED du plan de travail 11 : Relâchez l'interrupteur marche/arrêt 10.

Remplacement des embouts

Retirez l'embout 9. Insérez un autre type d'embout dans le porte-embout 13 (fig. D).

REMARQUE : Les embouts sont étiquetés en fonction de leurs dimensions et de leur forme. Si vous n'êtes pas sûr, essayez l'embout approprié afin de vérifier s'il repose correctement sur la tête de la vis sans espace libre.

Cache frontal

Le cache frontal 12 peut être enlevé, afin d'installer d'autres accessoires qui sont disponibles auprès de notre service clientèle (fig. E, F) :

A1 Accessoire couple A2 Accessoire excentrique A3 Accessoire d'angle A4 Accessoire de coupe

Marche/arrêt

Marche/arrêt Action

Marche	Appuyez sur l'interrupteur marche/arrêt 10et maintenez-le dans la position.L'éclairage à LED du plan de travail 11s'allume.
Arrêt	Relâchez l'interrupteur marche/arrêt 10.L'éclairage à LED du plan de travail 11s'éteint.

Nettoyage et entretien

Avant le nettoyage ou la réalisation de travaux d'entretien : - Placez l'interrupteur du sens de rotation 4 sur la position centrale. Cela empêche une mise sous tension involontaire. - Enlevez le câble USB 8. - Enlevez l'embout 9. - Débranchez le chargeur 6 de la prise de courant.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur du produit.

- Conservez toujours le produit propre, sec et exempt d'huile ou de graisse.

Enlevez la poussière après chaque utilisation et avant le rangement.

Un nettoyage régulier et approprié aide à garantir une utilisation en toute sécurité et prolonge la durée de vie du produit.

Nettoyez le produit avec un chiffon sec. Utilisez une brosse douce pour atteindre les endroits difficiles.

En particulier, enlevez la saleté et la poussière des fentes d'aération avec un chiffon et une brosse douce.

Les fentes d'aération doivent toujours être libres.

Remarque

N'utilisez pas de produits nettoyants ou de désinfectants chimiques, alcalins, abrasifs ou agressifs pour réaliser le nettoyage, car ils pourraient endommager les surfaces.

Entretien

Avant et après chaque utilisation : Vérifiez que le produit et les embouts de vissage 9 ne sont ni usés ni endommagés.

Si nécessaire, remplacez les accessoires (voir « Remplacement des embouts »).

Respectez toujours les exigences techniques (voir « Données techniques »).

Rangement

Placez l'interrupteur du sens de rotation 4 sur la position centrale. Cela empêche une mise sous tension involontaire.

Rangez le produit à l'intérieur de locaux secs, protégé du rayonnement solaire direct et si possible dans sa boîte de rangement en métal 14.

Transport

Ce produit contient une batterie Li-ion rechargeable et est donc soumis à la réglementation légale sur les substances dangereuses. Le produit avec batterie intégrée peut être transporté sans répondre à certaines exigences par route et par mer. L'emballage et l'étiquetage sont soumis à des exigences particulières lorsque le transport est réalisé par des tiers (par ex. compagnie aérienne, coursier, transporteur). Pour le transport par des prestataires tiers, un expert en matières dangereuses doit être consulté. Transportez le produit dans sa boîte de rangement en métal 14.

La batterie Li-ion intégrée doit être enlevée seulement par du personnel formé ou qualifié. Pour retirer la batterie du boîtier, elle doit être déchargée et les vis du boîtier doivent être enlevées. Les raccordements de l'accu doivent être débranchés et isolés individuellement.

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification suivante :

1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composites.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets.

Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles / piles rechargeables défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être retournés dans les centres de collecte proposés.

Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables !

Les piles / piles rechargeables ne doivent pas être mises au rebut avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles / piles rechargeables usagées dans les conteneurs de recyclage communaux.

Article l217-16 du code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article l217-4 du code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article l217-5 du code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

• s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;
• s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article l217-12 du code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 premier alinéa du code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans les 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

Faire valoir sa garantie

Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :

Veuillez conserver le ticket de caisse et la référence du produit (IAN 384760_2107) à titre de preuve d'achat pour toute demande.

Le numéro de référence de l'article est indiqué sur la plaque d'identification, gravé sur la page de titre de votre manuel (en bas à gauche) ou sur un autocollant apposé sur la face arrière ou inférieure du produit.

En cas de dysfonctionnement du produit, ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.

Vous pouvez alors envoyer franco de port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.

Tél. : [phone]

E-Mail: [e-mail]

BE service après-vente belgique

Tél. : [phone]

Tél.: [phone] (Luxembourg)

E-Mail: [e-mail]

● Déclaration de conformité CE

Identification du produit :

PARKSIDE Vis à visce fil

Numéro de modèle :

HG07075

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de l'Union applicable :

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Références des normes harmonisées pertinentes appliquées ou des autres spécifications techniques par rapport auxquelles la conformité est déclarée :

N° / Plèces

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-2:2014

Directive 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

L'objet de la déclaration décrite ci-dessus est conforme à la directive 2011/65/UE du Parlement européen et du Conseil du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques :

N° / Pièces

Directive 2011/65/UE

EN IEC 63000:2018

Signé par et au nom de :

Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant

Traduction de la déclaration de conformité d'origine
