GMK 100 - équipements de mesure Greisinger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Humidimètre capacitif pour matériaux
Marque	Greisinger
Modèle	GMK 100
Dimensions approximatives	150 x 70 x 30 mm
Poids approximatif	200 g (avec piles)
Alimentation	Pile 9V (type 6LR61)
Plage de mesure humidité	1,9 % à 99 % (selon matériau)
Résolution	0,1 %
Profondeurs de mesure	10 mm et 25 mm (commutateur)
Fonctions principales	Mesure d'humidité du bois et matériaux de construction, hold, mise à zéro, rétroéclairage, sélection de caractéristiques
Matériaux mesurables	Bois (avec courbes par essence), béton, chape, enduit
Affichage	Écran LCD avec rétroéclairage, indication sèche/humide
Caractéristiques spéciales	99 courbes pour essences de bois, référence ajustable, compensation de densité
Température de fonctionnement	0 °C à 50 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité excessive. Remplacer la pile si le symbole clignote.
Pièces détachées et réparabilité	Pile 9V remplaçable par l'utilisateur. Pour d'autres réparations, contacter le SAV Greisinger.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - GMK 100 Greisinger

Comment allumer et éteindre l'appareil ?

Appuyez longuement sur la touche de mise en marche/arrêt pour allumer ou éteindre l'appareil. Une pression brève active le rétroéclairage.

Comment effectuer la mise à zéro (point neutre) ?

Assurez-vous que l'appareil est à l'air libre, loin de l'humidité des mains. Appuyez 2 secondes sur la touche 'hold'. Les deux profondeurs (10 mm et 25 mm) doivent être mises à zéro séparément.

Quelle est la profondeur de mesure ?

Un commutateur situé sur le côté permet de choisir entre 10 mm (position haute) et 25 mm (position basse). Adaptez selon l'épaisseur du matériau.

Comment interpréter les messages d'erreur ?

Er.1 : valeur trop élevée. Er.4 : valeur trop basse (<19 ou <1.9). Er.7 : erreur système (appareil défaillant ou température hors plage). Le clignotement indique une pile faible.

Comment choisir la bonne caractéristique pour le bois ?

Dans le tableau des essences, repérez le code (ex: d.45, d.65) correspondant à votre bois. Utilisez les touches 'sort en haut' et 'sort en bas' pour sélectionner cette caractéristique de densité.

Puis-je mesurer l'humidité dans du béton ou de la chape ?

Oui, l'appareil dispose de caractéristiques spécifiques : bEt pour béton, E.ZE pour chape de ciment, E.ZC pour chape ciment-sulfate de calcium, et E.An pour chape d'anhydrite.

Que faire si l'affichage clignote ?

Le clignotement signifie que la tension de la pile est faible. Remplacez la pile 9V rapidement pour éviter une extinction soudaine.

Comment tenir correctement l'appareil pour éviter les erreurs ?

Ne pas tenir l'appareil par la partie avant (capteur). Posez-le sur le matériau ou tenez-le par les poignées latérales comme indiqué dans le manuel, pour que l'humidité des mains n'affecte pas la mesure.

Que signifie l'indication DRY / MEDIUM / WET ?

C'est une évaluation rapide de l'humidité : DRY = sec, WET = humide. Le pourcentage exact est affiché à côté.

Comment geler une valeur mesurée ?

Appuyez brièvement sur la touche 'hold'. L'écran affiche 'HLD' et la valeur est figée. Appuyez à nouveau pour libérer.

MODE D'EMPLOI GMK 100 Greisinger

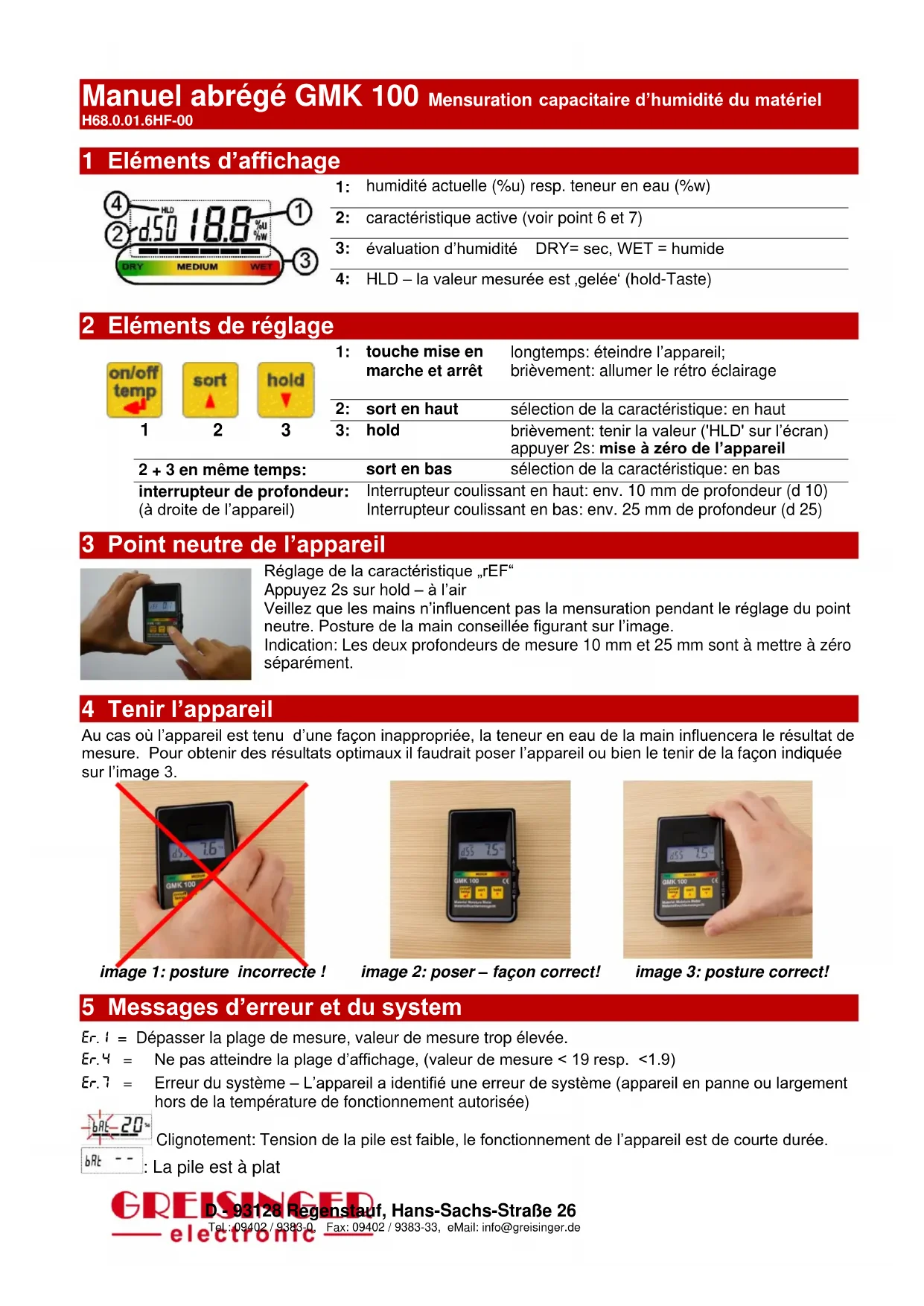

Manuel abrégé GMK 100 mensuration capacitaire d'humidité du matériel

H68.0.01.6HF-00

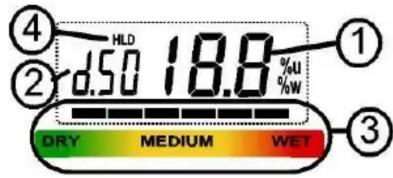

1 Éléments d'affichage

HLD d50 18.8 %W DRY MEDIUM WET

1: humidité actuelle (%u) resp. teneur en eau (%w) 2: caractéristique active (voir point 6 et 7) 3: évaluation d'humidité DRY= sec, WET = humide 4: HLD – la valeur mesurée est gelée (hold-Taste)

2 Éléments de réglage

1: touche mise en longtemps: éteindre l'appareil; marche et arrêt brièvement: allumer le rétroéclairage

2: sort en haut sélection de la caractéristique : en haut

3: hold brièvement: tenir la valeur ('HLD' sur l'écran) appuyer 2s: mise à zéro de l'appareil

2 + 3 en même temps:	sort en bas	sélection de la caractéristique: en bas
interrupteur de profondeur:(à droite de l’appareil)	Interrupteur coulissant en haut: env. 10 mm de profondeur (d 10)Interrupteur coulissant en bas: env. 25 mm de profondeur (d 25)

3 Point neutre de l'appareil

Réglage de la caractéristique „REF“

Appuyez 2s sur hold – à l'air

Veillez que les mains n'influencent pas la mensuration pendant le réglage du point neutre. Posture de la main conseillée figurant sur l'image.

Indication: Les deux profondeurs de mesure 10 mm et 25 mm sont à mettre à zéro séparément.

4 Tenir l'appareil

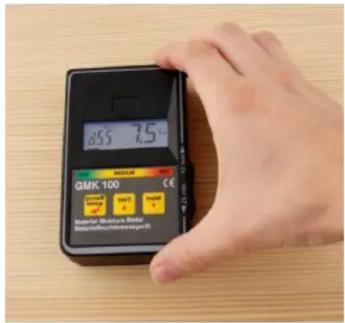

Au cas où l'appareil est tenu d'une façon inappropriée, la teneur en eau de la main influencera le résultat de mesure. Pour obtenir des résultats optimaux, il faudrait poser l'appareil ou bien le tenir de la façon indiquée sur l'image 3.

d52.7.6 GMK 100 MIXI-300 Conduff Batter

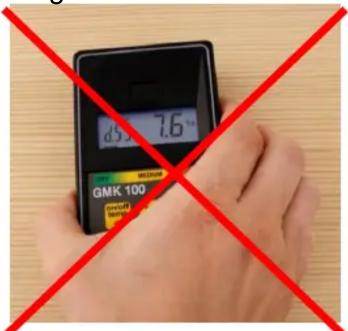

image 1: posture incorrecte!

dSS 7.5 GMK 100 CE Color Voltage R M Holt T Material Moisture Motor atmosil/hole/mosengoid

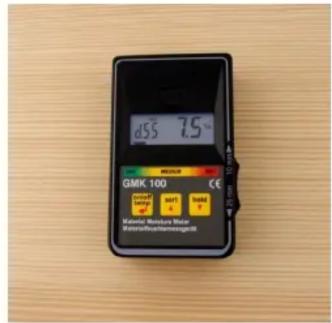

image 2: posez – façon correct!

6.5 $ 7.5 GMK 100 Material: Miothera Bitter Basis: 200mm/200mm x 200mm

5 Messages d'erreur et du système

Er. 1 = Dépasser la plage de mesure, valeur de mesure trop élevée.

Er. 4 = Ne pas atteindre la plage d'affichage, (valeur de mesure < 19 resp. < 1.9)

Er. 7 = Erreur du système – L'appareil a identifié une erreur de système (appareil en panne ou largement hors de la température de fonctionnement autorisée)

Clignotement : Tension de la pile est faible, le fonctionnement de l'appareil est de courte durée.

: La pile est à plat

6 Caractéristiques et matériaux

Caractéristique		Interrupteur de profondeur
rEF	Caractéristique de référence
d.45	Densité des bois 450 kg/m3
d.50	Densité des bois de 500 kg/m3
d.55	Densité des bois de 550 kg/m3
d.60	Densité des bois 600 kg/m3
d.65	Densité des bois 650 kg/m3
d.70	Densité des bois 700 kg/m3
d.75	Densité des bois 750 kg/m3
d.80	Densité des bois 800 kg/m3
d.85	Densité des bois 850 kg/m3
d.90	Densité des bois 900 kg/m3
d.95	Densité des bois 950 kg/m3
d.99	Densité des bois 1000 kg/m3
bEt	Béton (densité env. 2,2 to/m3)	25 mm
E.ZE	Chape de ciment (~2,2 to/m3)	25 mm
E.ZC	Chape de ciment-sulfate de calcium	25 mm
E.An	Chape d'anhydrite	25 mm
P.Gi	Enduit de plâtre	10 mm
P.2	Enduit de chaux de ciment	10 mm

7 Table des sortes de bois

Abachi	d.45
Afzelia	d.75
Erable sycomore	d.55
Erable à sucre	d.70
Shorea laevis	d.90
Shorea Rubroshorea	d.85
Calophyllum	d.65
Bouleau blanc	d.65
Bouleau commun	d.60
Bosse	d.55
Bubinga	d.85
Hêtre européen	d.65
Cèdre blanc	d.55
Douglasie	d.50
Douka	d.65
Ebène	d.99
Chêne	d.65
Chêne japonais	d.65
Chêne rouge	d.65
Chêne blanc	d.65
Frêne américain	d.65
Frêne européen	d.65
Frêne japonais	d.60
Epicéa	d.45

Epicéa de Sitka	d.45
Liquidambar	d.50
Hemlock	d.45
Hévéa	d.50
Caryer	d.75
Iroko	d.65
Jarrah	d.75
Jelutong	d.45
Jeqituiba	d.70
Kapur	d.60
Karri	d.85
Kempas	d.80
Pin	d.50
Pin tordu	d.45
Pin ponderosa	d.45
Pin loblolly	d.50
Pin rigide	d.60
Pin noir	d.55
Pin à sucre	d.45
Cerisier tardif	d.60
Merisier	d.55
Mélèze américain	d.55
Mélèze européen	d.55
Mélèze japonais	d.55

Limba	d.50
Tilleul américain	d.45
Tilleul européen	d.50
Magnolia	d.50
Acajou américain	d.50
Acajou Khaya	d.50
Acajou philippin	d.50
Acajou Sapelli	d.65
Acajou Sipo	d.60
Acajou Tiama	d.55
Acer de Nouvelle Guinée	d.55
Massandaruba	d.95
Matai	d.50
Menkulang	d.65
Shoréa rouge foncé	d.65
Shoréa jaune	d.55
Shoréa blanc	d.55
Merawan	d.70
Merbau	d.75
Mersawa	d.60
Messmate	d.80
Noyer américain	d.60
Noyer européen	d.60

Olivier	d.85
Padouk africain	d.70
Paldao	d.65
Palissandre	d.85
Peuplier noir	d.45
Pin Maritime	d.50
Pin Parana	d.50
Pin Radiata	d.50
Pin rouge	d.45
Séquoia toujours vert	d.45
Rengas	d.60
Rimu	d.50
Robinier	d.70
Rosewood	d.55
Orme	d.60
Sapin gracieux	d.45
Sapin de Vancouver	d.45
Sapin rouge	d.45
Sapin blanc	d.45
Teck	d.65
Wengé	d.80
Thuya géant de Californie	d.45
Cyprès	d.45
