Type de produit	Congélateur combiné (réfrigérateur + congélateur)
Marque	Bartscher
Modèle	484L GN210 (réf. 700826)
Capacité totale	484 litres
Dimensions (L x P x H)	660 x 835 x 2025 mm
Poids	132 kg
Alimentation électrique	230 V, 50 Hz, 0,533 kW
Plage de température réfrigérateur	0 °C à 10 °C
Plage de température congélateur	-18 °C à -22 °C
Réfrigérant	R290 (propane), 0,075 kg
Classe climatique	N (température ambiante max 32 °C)
Consommation énergétique annuelle	2 555 kWh
Nombre de portes	2 (battantes, butée droite réversible)
Nombre de tablettes/grilles	4 grilles avec revêtement plastique, 4 paires de glissières pour bacs GN
Matériau extérieur	Acier inoxydable
Matériau intérieur	Acier inoxydable
Fonctions principales	Refroidissement à air ventilé, affichage numérique, réglage électronique de température par pas de 1 °C, dégivrage automatique, évaporation de l'eau de dégivrage, verrouillage des touches
Équipement	4 roulettes directionnelles (2 avec frein), interrupteurs marche/arrêt séparés pour chaque compartiment
Nettoyage et entretien	Nettoyage hebdomadaire avec chiffon doux et détergent doux ; ne pas utiliser d'objets pointus ni de nettoyeurs haute pression
Sécurité	Arrêt automatique en cas de panne, protection contre les courts-circuits, consignes pour éviter les risques d'incendie et d'explosion
Pièces détachées et réparabilité	Contacter le service après-vente agréé ; utiliser exclusivement des pièces de rechange originales
Garantie	24 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - 484L GN210 BARTSCHER

Quelle est la capacité du congélateur 484L GN210 ?

La capacité totale de l'appareil est de 484 litres, répartis entre le compartiment réfrigérateur (partie basse) et le compartiment congélateur (partie haute).

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les régulateurs numériques situés sur le panneau de commande. Appuyez sur SET pendant 3 secondes, puis ajustez avec les touches fléchées. Confirmez avec SET ou attendez 10 secondes pour une sauvegarde automatique.

L'appareil émet des bruits de gargouillement, est-ce normal ?

Oui, ces bruits sont normaux. Ils proviennent de la circulation du réfrigérant dans le circuit de réfrigération. Des déclics lors de la mise en marche du compresseur sont également normaux.

Comment dégivrer le congélateur ?

Le dégivrage est automatique (4 cycles par 24h). Vous pouvez aussi lancer un dégivrage manuel en maintenant la touche dégivrage enfoncée pendant plus de 2 secondes. L'eau s'évapore automatiquement.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, la butée de porte est réversible. Vous pouvez la changer de droite à gauche en suivant les instructions du manuel. Contactez un technicien si nécessaire.

Quelle est la température ambiante maximale pour un fonctionnement correct ?

La classe climatique est N, ce qui signifie que l'appareil fonctionne de manière optimale à une température ambiante maximale de 32 °C et une humidité relative de 65 %.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez les surfaces avec un chiffon doux et un détergent doux, puis rincez à l'eau claire. Séchez soigneusement. Ne jamais utiliser d'objets pointus, de nettoyeurs haute pression ou de produits abrasifs.

Que faire en cas de panne de courant ?

Évitez d'ouvrir les portes pour conserver le froid. L'appareil peut rester sans alimentation jusqu'à 10 minutes sans dommage. Après une panne, attendez au moins 3 minutes avant de rebrancher pour protéger le compresseur.

Quel type de réfrigérant est utilisé ?

Le réfrigérant est le R290 (propane), une quantité de 0,075 kg. Il est inflammable, donc en cas de fuite, débranchez l'appareil, aérez la pièce et contactez le service après-vente.

Où trouver le numéro de série et la plaque signalétique ?

La plaque signalétique se trouve sur l'appareil. Elle indique le numéro d'article (700826), le modèle, la tension, la puissance et le numéro de série. Ces informations sont nécessaires pour le service après-vente.

MODE D'EMPLOI 484L GN210 BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2022-10-19

1 Sécurité

1.1 Explication des avertissements....2 1.2 Consignes de sécurité....3 1.3 Utilisation conforme à l'usage....6 1.4 Utilisation non conforme à l'usage....6

2 Généralités....7

2.1 Responsabilité et garantie 7 2.2 Protection des droits d'auteur 7 2.3 Déclaration de conformité 7

3 Transport, emballage et stockage 8

3.1 Inspection suite au transport....8 3.2 Emballage....8 3.3 Stockage....8

4 Paramètres techniques....9

4.1 Indications techniques 9 4.2 Éléments de l'appareil....11 4.3 Fonctions de l'appareil 12

5 Installation et utilisation 13

5.1 Installation.... 13 5.2 Utilisation 15

6 Nettoyage et maintenance

6.1 Consignes de sécurité pour le nettoyage....20 6.2 Nettoyage 21

Avant d'utiliser l'appareil, lire attentivement la notice et la conserver en un lieu facilement accessible !

La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle est une source d'informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d'utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l'appareil. S'appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d'installation de l'appareil.

Avant d'utiliser l'appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d'utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l'appareil.

La présente notice d'utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l'appareil et rester accessible à tout moment. En cas de cession de l'appareil, la présente notice d'utilisation doit être également fournie avec l'appareil.

1 Sécurité

L'appareil est conçu d'après les règles techniques en vigueur. Cependant, l'appareil peut constituer une source de dangers, s'il n'est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la présente notice d'utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d'avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

DANGER!

La mention d'avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s'ils ne sont pas évités.

Avertissement !

La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s'ils ne sont pas évités.

Attention!

La mention ATTENTION avertit contre les risques qui peuvent entraîner des blessures légères ou moyennes, s'ils ne sont pas évités.

Attention!

La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

Remarque!

Le symbole REMARQUE indique à l'utilisateur les informations et les consignes relatives à l'utilisation de l'appareil.

Courant électrique

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.
• L'appareil peut être branché à l'électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.
• Pour éviter les courts-circuits, ne pas mouiller l'appareil.
• Si des défaillances apparaissent lors du fonctionnement de l'appareil, le débrancher immédiatement de l'alimentation électrique.
• Ne pas toucher la fiche avec les mains mouillées.
• Ne jamais saisir l'appareil, s'il tombe dans l'eau. Débrancher immédiatement l'appareil de l'alimentation électrique.
• Toute réparation ou ouverture du boîtier de l'appareil doit être réalisée par un personnel spécialisé et un service agréé.
• Ne pas déplacer l'appareil en le tenant par le câble.
• Éviter tout contact du câble de raccordement avec des sources de chaleur et des éléments pointus et tranchants.
• Ne pas plier, serrer ou nouer le câble de raccordement.
• Dérouler complètement le câble de raccordement.
• Ne jamais placer l'appareil ou tout autre objet sur le câble de raccordement. • Pour débrancher l'appareil de l'alimentation électrique, toujours tirer par la fiche.
• Ne pas utiliser l'appareil si le câble d'alimentation est endommagé. Si le câble d'alimentation est endommagé, le faire remplacer par le service d'entretien ou un électricien qualifié, afin d'éviter les risques.

Danger d'incendie / danger de matériaux inflammables / danger d'explosion !

• Ne pas utiliser d'autres appareils électriques à l'intérieur de l'appareil.
• Ne pas stocker ou utiliser de l'essence, des gaz ou des liquides inflammables à proximité de cet appareil ou d'autres appareils. Les gaz peuvent constituer un risque d'incendie ou d'explosion.
• Ne pas placer dans l'appareil de matières explosives comme des aérosols avec des gaz propulseurs. À des températures inférieures, le contenu des récipients remplis de gaz ou de liquides inflammables peut s'écouler et s'enflammer au contact des étincelles générées par l'appareil électrique. Danger d'explosion !
• En cas de fuite du réfrigérant, retirer la fiche de la prise. Supprimer toutes les sources d'inflammation se trouvant à proximité, aérer la pièce et contacter le service. Éviter tout contact du réfrigérant avec les yeux, car il y a grand risque de blessure.
• Ne jamais utiliser de liquides inflammables pour nettoyer l'appareil ou ses éléments. Les gaz qui se forment peuvent constituer un risque d'incendie ou d'explosion.
• En cas d'incendie, avant de procéder à l'extinction du feu, débrancher l'appareil de l'alimentation électrique. Ne jamais utiliser de l'eau pour éteindre les flammes, si l'appareil est branché à l'alimentation électrique. Une fois le feu éteint, assurer une arrivée d'air frais suffisante.
• Ne pas accélérer le processus de dégivrage à l'aide de dispositifs mécaniques ou de sources d'énergie thermique (bougies ou éléments chauffants) ou avec tout autre moyen. La vapeur qui se forme peut causer un court-circuit et les températures élevées peuvent endommager l'appareil.
• Veiller à maintenir tous les orifices d'aération découverts lors de l'exploitation de l'appareil.
• Ne jamais endommager le système de réfrigération de l'appareil.

Personnel utilisant l'équipement

• Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites et des personnes ayant l'expérience et/ou les connaissances insuffisantes.
• Surveiller les enfants afin d'éviter qu'ils jouent avec l'appareil ou qu'ils le mettent en marche.

Utilisation incorrecte et non conforme

• L'utilisation non conforme à l'usage et non autorisée peut endommager l'appareil. - L'appareil peut être utilisé uniquement s'il se trouve dans un état technique parfait et s'il permet une utilisation en toute sécurité. - L'appareil peut être utilisé seulement si tous les raccordements ont été réalisés selon les normes. • N'utiliser l'appareil que lorsqu'il est propre. - Utiliser uniquement des pièces de rechange originales. N'essayez jamais de réparer l'appareil vous-même. • Il est interdit de changer ou de modifier l'appareil ou ses éléments. - Ne percer aucun trou dans l'appareil et n'installer aucun autre dispositif. - Ne pas placer d'objets lourds sur l'appareil.

1.3 Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'usage.

L'utilisation suivante est conforme à l'usage :

- Réfrigération, congélation et conservation de produits alimentaires et de plats préparés adaptés.

L'appareil est destiné à un fonctionnement dans une température ambiante maximale de 32 °C et une humidité relative de 65 %.

1.4 Utilisation non conforme à l'usage

Une utilisation non conforme à l'usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L'appareil peut être utilisé uniquement aux fins décrites dans la présente notice d'utilisation.

L'utilisation suivante est non conforme à l'usage :

• Conservation d'objets et de liquides inflammables ou explosifs, comme l'éther, le kérosène ou les colles;
• Conservation de matières explosives comme les aérosols avec des gaz propulseurs;
• Conservation de produits pharmaceutiques ou de sang conservé;
• Conservation d'animaux vivants.

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d'options de commande supplémentaires, ou liées aux dernières modifications techniques.

Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus :

• au non-respect des consignes,
• aux modifications techniques effectuées par l'utilisateur,
• à l'utilisation de pièces de rechange non approuvées.

Nous nous réservons le droit d'introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d'utilisation de l'appareil.

La période de garantie pour cet appareil est de 24 mois à compter de la date d'achat.

2.2 Protection des droits d'auteur

La notice d'utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l'exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l'autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d'indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L'appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE. Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.

3.1 Inspection suite au transport

Vérifier l'intégralité et l'absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la lettre de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation.

Si des pièces ou des accessoires manquent, contacter notre service après-vente.

3.2 Emballage

Ne pas jeter le carton d'emballage de l'appareil. Il peut s'avérer utile pour stocker l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages.

Toutes les parties de l'emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton.

Pour l'élimination de l'emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d'emballage récupérables dans le circuit de recyclage.

3.3 Stockage

L'emballage doit rester fermé jusqu'au moment de l'installation de l'appareil. Lors du stockage, suivre les indications marquées à l'extérieur relatives au positionnement et au stockage. Stocker l'emballage dans les conditions suivantes :

• dans des locaux fermés
• dans un endroit sec et sans poussière

En cas de stockage prolongé (plus de trois mois), contrôler régulièrement l'état général de tous les éléments et de l'emballage. En cas de besoin, remplacer l'emballage par un nouveau.

4 Paramètres techniques

Nom:	Réfrigérateur combiné 484L GN210
N° de l'article :	700826
Matériau :	acier inoxydable
Matériau à l'intérieur :	acier inoxydable
Capacité en I :	484
Gastro Norm :	2/1 GN, 1/1 GN
Plage de température congélateur / réfrigérateur de – à en °C :	0 - 10 / -18 - -22
Réglage de la température tous les °C :	1
Température ambiante de – à en °C :	16 - 32
Réfrigérant / quantité en kg :	R290 / 0,075
Classe climatique :	N
Consommation énergétique en kWh / an :	2.555
Nombre de portes:	2
Nombre de tablettes intermédiaires :	4
Dimensions des tablettes (largeur x profondeur) en mm :	525 x 640
Puissance de raccordement :	0,533 | 230 V | 50 Hz
Dimensions (largeur x profondeur x hauteur) en mm :	660 x 835 x 2025
Poids en kg :	132,0

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

• Couleur : argent • Refroidissement : air ventilé
• Réglage de la température par 1 °C
• Thermostat • Commande : électronique
• Écran d'affichage numérique
• Interrupteur de marche/arrêt • Témoin lumineux : Marche/arrêt
• Fonction de dégivrage automatique
• Évaporation de l'eau de dégivrage • Isolation : cyclopentane, 50 mm
• Type de tablettes intermédiaires :
• glissières de support
• grille, avec revêtement en plastique

• 4 paires de glissières :

• conçu pour les grilles
• conçu pour les bacs GN 2/1 et GN 1/1
• réglables en hauteur
• Tablettes intermédiaires réglables en hauteur
• Type de porte : à battant
• Butée de porte à droite, interchangeable
• Propriétés :
• respectivement 1 interrupteur de marche/arrêt pour le réfrigérateur et le congélateur
• congélation en haut | réfrigération en bas
• compatible avec les bacs GN
• 4 roulettes de direction, 2 avec frein

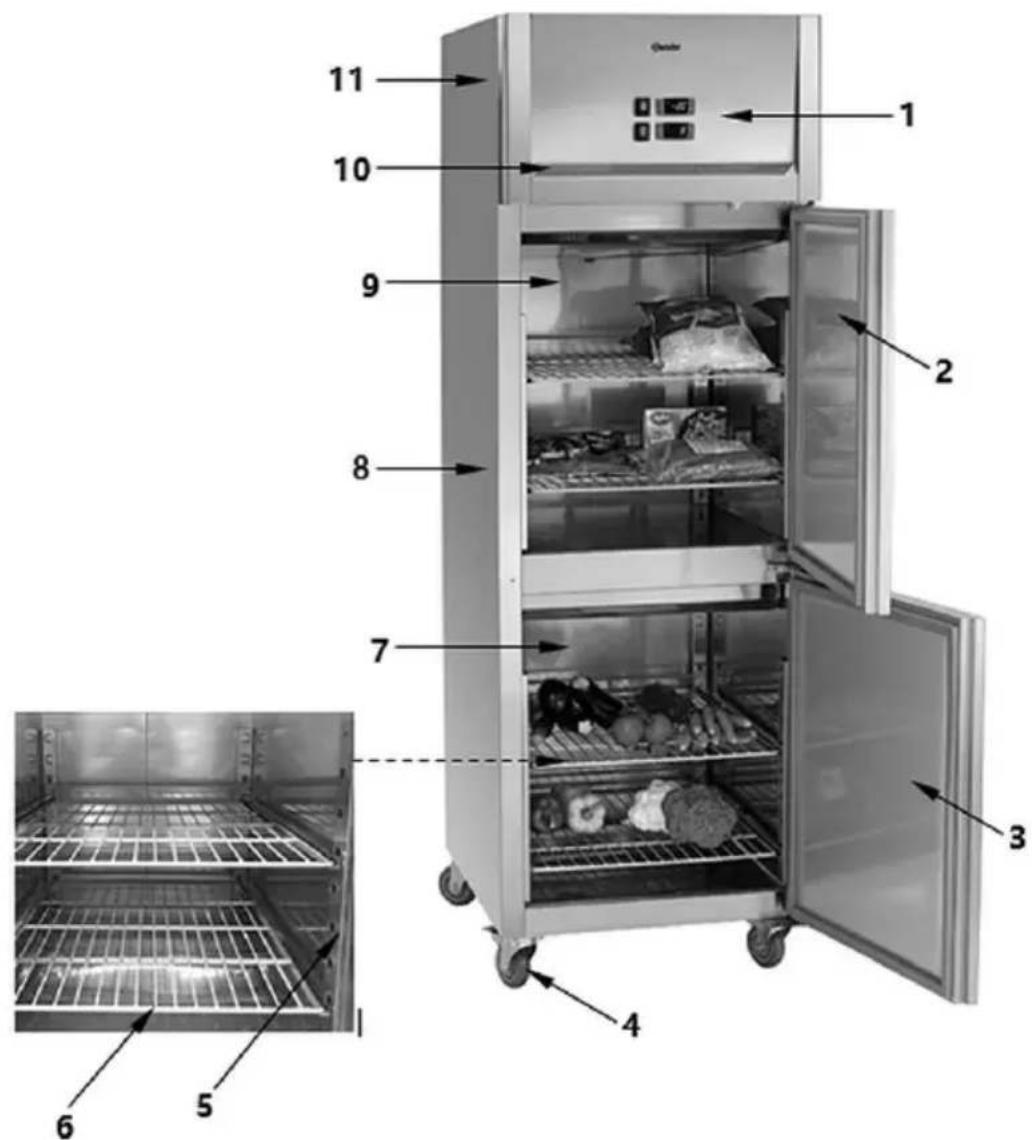

4.2 Éléments de l'appareil

La décoration n'est pas comprise dans la livraison. Fig. 1

1. Panneau de commande
2. Porte de l'appareil réfrigérateur
3. Glissières (4 paires)
4. Réfrigérateur
5. Congélateur
6. Chambre du groupe frigorifique
7. Porte de l'appareil congélateur
8. Roulettes de direction (4x, 2 avec frein)
9. Grilles (4x)
10. Boîtier
11. Orifices d'aération de la chambre du groupe frigorifique

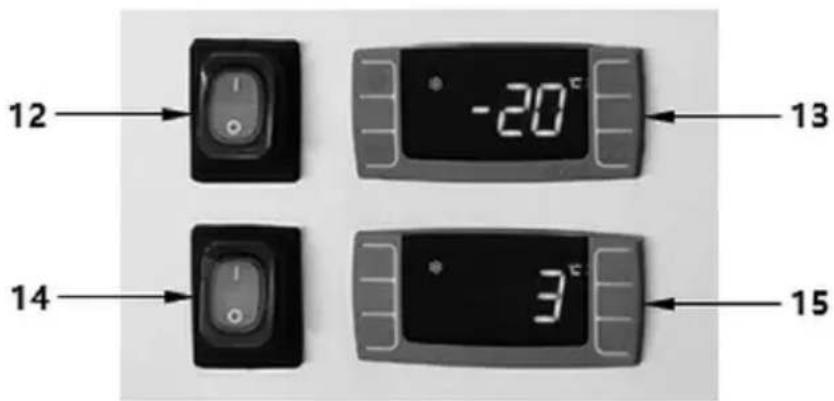

Panneau de commandes

Fig. 2

1. Interrupteur Marche/arrêt avec témoin d'alimentation intégré (vert) du congélateur
2. Interrupteur Marche/arrêt avec témoin d'alimentation intégré (vert) du réfrigérateur

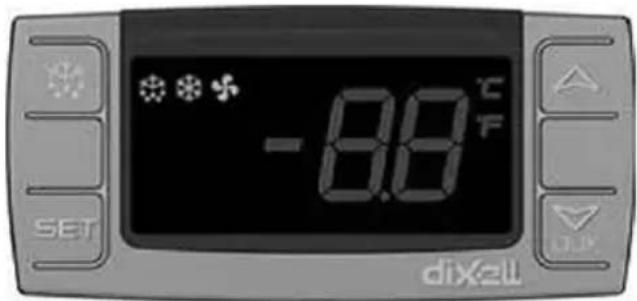

3. Régulateur numérique de température du congélateur.
4. Régulateur numérique de température du réfrigérateur

4.3 Fonctions de l'appareil

Cet appareil combiné associe un réfrigérateur et un congélateur et offre ainsi un accès rapide aux aliments réfrigérés et congelés avec un encombrement minimal. Les glissières compatibles avec le format GN peuvent être utilisées avec les grilles fournies ou avec des récipients GN.

5.1 Installation

- Déballer l'appareil et retirer tous les matériaux d'emballage à l'exception de la palette.

Risque d'étranglement !

Interdire aux enfants l'accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

- Pour installer l'appareil, suivre la procédure suivante :

• Déplacer l'appareil à l'endroit de son installation uniquement en position verticale. Pour éviter l'endommagement du compresseur, lors de l'installation ou du transport de l'appareil, ne pas l'incliner à un angle supérieur à 45°.
• Soulever l'appareil à l'aide d'un chariot élévateur et le transporter à l'endroit de son installation. Veiller à ne pas endommager l'appareil. Contrôler la stabilité, pour ne pas perdre l'équilibre de l'appareil.
• Il est interdit de tirer ou de pousser l'appareil, il risque de basculer et de tomber. Cela peut endommager les éléments extérieurs ou les roulettes de direction.
• À l'endroit d'installation prévu, retirer l'appareil de la palette et l'installer.
• Fixer les roulettes de direction avec freins.
• Retirer le film de protection qui recouvre l'appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.
• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l'appareil.
• Ne jamais placer l'appareil dans un environnement humide.
• Placer l'appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l'appareil en cas de besoin.
• Placer l'appareil sur une surface avec les caractéristiques suivantes :
• plane, pouvant supporter le poids de l'appareil, résistant à l'eau, sèche et résistant aux températures élevées
• suffisamment grande pour permettre un travail confortable avec l'appareil
• facilement accessible
• bien aéré.

- Ne pas placer l'appareil dans des endroits directement exposés au soleil ou à proximité des sources de chaleur (cuisinières, radiateurs, appareils chauffants, etc.). Les sources de chaleur peuvent avoir un impact négatif sur la consommation d'énergie et limiter les fonctions de l'appareil.

• Garder une distance d'au moins 10 cm des murs ou d'autres objets.

Attention!

L'appareil ne convient pas pour une installation dans une armoire.

Branchement à l'alimentation électrique

• Vérifier si les données techniques de l'appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.
• Brancher l'appareil à une prise électrique individuelle avec protection. Ne pas brancher l'appareil à une prise multiple.
• Placer le câble de raccordement de manière à éviter tout risque d'écrasement et de trébuchement.

- Si l'appareil a été monté ou transporté en position horizontale, le laisser reposer pendant 12 heures en position horizontale, avant de le brancher à l'alimentation électrique.

- Après une panne d'électricité, avant de brancher de nouveau l'appareil, attendre au moins 3 minutes pour éviter d'endommager le compresseur.

Consignes pour l'utilisateur

• Les glissières peuvent être positionnées sur différentes hauteurs. Les positionner par rapport aux bacs GN pour utiliser de manière optimale l'espace à l'intérieur.
• Placer les plats emballés sur les tablettes ou glisser les bacs GN sur les glissières de manière à ce qu'une distance suffisante soit maintenue pour assurer la circulation de l'air à l'intérieur de l'appareil. Des distances trop petites ont une influence négative sur la capacité de refroidissement.
• Pour limiter la perte d'air froid, le temps d'ouverture de la porte du réfrigérateur doit être le plus court possible, la porte ne doit pas être non plus ouverte trop souvent.
• En cas de panne de courant, éviter, si possible, de laisser la porte ouverte, pour empêcher la perte d'air froid de l'intérieur du réfrigérateur. • L'appareil ne doit jamais rester sans alimentation électrique plus de 10 minutes.
• Si l'appareil est débranché et n'est pas utilisé pendant une longue période de temps, le nettoyer soigneusement en suivant les consignes du chapitre « Nettoyage » et laisser la porte ouverte pour empêcher la formation de moisissure.

Conservation de produits alimentaires dans le réfrigérateur

Pour que votre appareil soit le plus performant possible, suivre les consignes suivantes :

• En plaçant les produits alimentaires dans l'appareil, veiller à assurer une libre circulation de l'air à l'intérieur de l'appareil.
• Les produits alimentaires et les boissons doivent être d'abord refroidis à une température de conservation adaptée.
• La conservation de produits qui ne sont pas bien refroidis nuit aux performances de l'appareil et peut détériorer les produits alimentaires déjà refroidis. Pour cette raison, éviter de conserver des produits dans des pièces non refroidies pour éviter les pertes de froid lors de leur placement dans le réfrigérateur.
• Conserver dans le réfrigérateur uniquement des produits alimentaires emballés ou couverts.
• Conserver les produits dégageant des odeurs spécifiques, comme le poisson frais, le foie gras, les fromages, dans des récipients hermétiquement fermés.
• Ne pas conserver dans le réfrigérateur de bananes car ce sont des fruits sensibles au froid.

Consignes pour l'utilisateur

• Les tablettes intermédiaires peuvent être positionnées sur différentes hauteurs. Les positionner par rapport aux récipients et aux emballages avec les aliments, pour utiliser de manière optimale l'espace à l'intérieur.
• Pour réduire la perte de l'air froid, le temps d'ouverture de la porte devrait être le plus court possible. De plus, ne pas ouvrir la porte trop souvent.
• En cas de panne de courant, éviter, si possible, d'ouvrir la porte pour empêcher la perte d'air froid. • L'appareil ne doit jamais rester sans alimentation électrique plus de 10 minutes.
• Si l'appareil est éteint pour une plus longue période, la porte du congélateur doit rester ouverte.

Avant la première utilisation

1. Avant la première utilisation, nettoyer l'appareil en suivant les consignes indiquées au point 6 «Nettoyage».
2. Essuyer l'appareil soigneusement.
3. Fermer la porte de l'appareil
4. Brancher l'appareil à une prise individuelle adaptée.
5. À l'aide des interrupteurs de marche/arrêt correspondants, mettre en marche le congélateur et le réfrigérateur.

Les témoins verts d'alimentation des interrupteurs marche/arrêt s'allument.

Les températures actuelles à l'intérieur de l'appareil sont affichées sur les écrans d'affichage numériques.

1. Pour régler la température, respecter les consignes indiquées dans les chapitres suivants. Les descriptions se réfèrent aux deux régulateurs numériques de température de l'appareil.

Indication!

La température optimale pour la réfrigération des aliments est de 6 °C et pour la congélation de -18 °C. Si la température de conservation ne peut pas être maintenue, les aliments peuvent pourrir.

Éléments de commande et messages affichés

Touche	Fonctionnalités
SET	Affichage de la valeur de consigne, sélection des paramètres en mode de programmation ou confirmation du processus
	Lancement manuel du dégivrage
	Sélection du code du paramètre en mode de programmation, augmentation de la valeur affichée
	Sélection du code du paramètre en mode de programmation, réduction de la valeur affichée

Voyants LED

Les voyants LED indiquent sur l'affichage l'état d'activation de la fonction :

LED	État d'activation	Signification
	allumé	compresseur activé
	qui clignote	démarrage différé en cours
	allumé	dégivrage en cours
	qui clignote	démarrage différé du dégivrage
	allumé	ventilateur activé
	qui clignote	démarrage différé après le dégivrage
	allumé	Indicateur de l'unité de température en degrés Celsius
	qui clignote	en mode de programmation
	allumé	Indicateur de l'unité de température en degrés Fahrenheit
	qui clignote	en mode de programmation

Affichage de la valeur de consigne

1. Appuyer brièvement sur la touche, pour afficher la valeur de consigne.
2. Appuyer de nouveau sur la touche ou attendre 5 secondes, pour afficher de nouveau le message précédent.

Modification de la valeur de consigne (à savoir de la température exigée)

1. Appuyer sur la touche et la maintenir pressée pendant 3 secondes.

La valeur de consigne est affichée et le voyant LED ou clignote sur l'affichage numérique.

1. La valeur peut être augmentée ou baissée à l'aide des touches ou jusqu'à ce que la valeur exigée s'affiche sur l'affichage numérique.
2. Confirmer la nouvelle valeur à l'aide de la touche ou attendre 10 sec., la valeur est alors sauvegardée automatiquement.

Dégivrage automatique

L'appareil procède au dégivrage automatique 4 fois en 24 heures. Le minuteur s'active au moment de la première mise en marche.

1. S'il est nécessaire de modifier les étapes de dégivrage automatique, appuyer sur la touche et la maintenir pressée pendant plus de 2 secondes.

L'affichage numérique affiche le symbole

Le cycle de dégivrage est immédiatement saisi, le cycle de dégivrage suivant a lieu 6 heures après.

Dégivrage manuel

En plus du dégivrage automatique, il est également possible d'activer à tout moment le dégivrage manuel.

1. Appuyer sur et maintenir enfoncée pendant plus de 2 secondes la touche. Le dégivrage manuel est lancé.

L'affichage numérique affiche le symbole

Indication!

L'eau qui se forme lors du dégivrage s'évapore automatiquement.

Indication!

Les autres réglages et modifications des paramètres doivent être réalisés par un technicien du service.

Combinaisons de boutons

En appuyant simultanément sur certaines touches, il est possible d'activer/de désactiver quelques fonctions.

Verrouillage / déverrouillage des touches :

• pour verrouiller, appuyer simultanément sur les deux touches et les maintenir pressées pendant plus de 3 sec., jusqu'à ce que le message « OFF » s'affiche sur l'affichage numérique.
• pour déverrouiller, appuyer simultanément sur les deux touches et les maintenir pressées pendant plus de 3 sec., jusqu'à ce que le message « ON » s'affiche sur l'affichage numérique.

Passage en mode de programmation :

- Appuyer simultanément sur les deux touches et les maintenir pressées pendant 3 sec. Lorsque les diodes LED clignotent, il est possible de saisir les autres paramètres

Retour à l'affichage du message précédent :

- Appuyer sur les deux touches pour sortir du mode de programmation et revenir vers le message affiché précédemment (valeur de la température dans l'appareil)

Arrêt de l'appareil

1. Si l'appareil n'est plus utilisé ou s'il doit être nettoyé, régler les interrupteurs de marche/arrêt correspondants aux différentes zones sur « O » pour éteindre l'appareil.
2. Débrancher l'appareil de l'alimentation électrique (retirer la fiche de la prise !).

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l'appareil de l'alimentation électrique.
• Laisser l'appareil refroidir complètement.
• Veiller à ce que l'eau ne pénètre pas dans l'appareil. Ne jamais immerger l'appareil dans l'eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d'eau sous pression pour nettoyer l'appareil.
• Ne pas utiliser d'objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l'appareil. Les objets pointus peuvent endommager l'appareil et s'ils entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque de choc électrique.

- Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l'appareil. Ils peuvent rayer la surface.

Attention!

Ne jamais utiliser d'eau chaude pour nettoyer l'appareil.

1. Nettoyer régulièrement l'appareil au moins une fois par semaine et après le dégivrage manuel.
2. Retirer de l'appareil tous les objets et les conserver pendant ce temps dans une pièce fraîche.
3. Retirer les tablettes intermédiaires de l'appareil.
4. Nettoyer les tablettes à l'aide d'un produit nettoyant doux, un chiffon doux ou une éponge et à l'eau chaude.
5. Essuyer soigneusement les glissières, les surfaces intérieures et extérieures de l'appareil à l'aide d'un chiffon doux humide. Utiliser un produit nettoyant doux en cas de besoin.
6. Essuyer les surfaces lavées à l'aide d'un chiffon imbibé d'eau claire.
7. À la fin, toutes les surfaces lavées doivent être soigneusement séchées.
8. Essuyer régulièrement l'intérieur de l'appareil (une fois par mois) avec un désinfectant admis au contact des aliments.
9. Nettoyer régulièrement la porte de l'appareil et le(s) joint(s) de porte à l'aide d'un chiffon doux et humide avec un produit nettoyant doux. Enfin, sécher soigneusement la porte et le(s) joint(s) de la porte.
10. Laisser la porte de l'appareil ouverte après le nettoyage, pour que l'appareil puisse complètement sécher.
11. Si l'appareil n'est pas utilisé pendant une longue période de temps, le nettoyer selon les consignes ci-dessus. Laisser l'appareil ouvert pour éviter la formation d'odeurs désagréables à l'intérieur de l'appareil.

Maintenance

Nous recommandons de faire réaliser la maintenance de l'appareil par un service technique au moins une fois par an et, si nécessaire, de conclure un contrat de service.

Les opérations suivantes doivent être réalisées régulièrement par un spécialiste qualifié :

- nettoyage du condensateur à l'aide d'outils adaptés (aspirateur ou brosse souple);

• contrôle des connexions électriques;
• contrôle du thermostat et du capteur;
• contrôle de la porte et des joints de la porte.

7 Défaillances possibles

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d'éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l'utilisation de l'appareil. Si les problèmes ne peuvent pas être résolus, contacter le service.

Pour ce faire, indiquer obligatoirement le numéro de l'article, le nom du modèle et le numéro de série. Ces informations sont indiquées sur la plaque signalétique.

Erreur	Cause probable	Solution
Absence de fonction	La fiche est branchée incorrectement.	Retirez la fiche et la brancher correctement à la prise
	Le fusible de l'alimentation électrique est endommagé	Vérifier le disjoncteur, vérifier l'appareil en le branchant sur une autre prise
	Absence de courant	Vérifier l'alimentation électrique
La température dans l'appareil est trop élevée / basse	Le condenseur est bouché par la poussière	Contacter le service après-vente
	Évaporateur givré	Dégivrer l'appareil
	Ensoleillement direct ou source de chaleur à proximité	Éloigner l'appareil des sources de chaleur
	Mauvaise circulation de l'air autour de l'appareil.	Assurer une distance suffisante des parois et autres objets
	La température ambiante est trop élevée	Placer l'appareil dans un endroit adéquat
	La porte n'est pas bien fermée ou ouverture de la porte prolongée	Bien fermer la porte, limiter le temps d'ouverture de la porte
	Joint de la porte endommagé ou déformé	Contacter le service après-vente
La température dans l'appareil est trop élevée / basse	Les distances entre les objets dans l'appareil sont trop petites	Assurer des distances suffisantes entre les objets dans l'appareil
	L'appareil est surchargé	Réduire la quantité d'objets conservés
	Régulateur de température réglé incorrectement	Régler correctement le régulateur de température
Le niveau de bruit de l'appareil augmente	L'appareil n'est pas placé sur une surface plane	Placer l'appareil sur une surface plane
	Écrous/vis desserrés	Visser les écrous
	L'appareil touche les parois ou d'autres objets	Assurer une distance suffisante des parois et autres objets
	Les objets dans l'appareil se touchent	Assurer des distances suffisantes entre les objets
Fuite d'eau	L'appareil n'est pas placé sur une surface plane	Placer l'appareil sur une surface plane
	Orifice de vidange de l'eau de condensation bouché	Déboucher l'orifice de vidange de l'eau de condensation
	Plateau de récupération de l'eau de condensation endommagé (le cas échéant)	Contacter le service après-vente
	L'eau de condensation s'écoule du plateau de récupération de l'eau de condensation (le cas échéant)	Vider régulièrement le plateau de récupération de l'eau de condensation

Les manifestations suivantes ne constituent pas une défaillance :

• Les bruits émis par le réfrigérateur lors de son fonctionnement sont normaux et n'indiquent aucune défaillance.
• Les gargouillements, les grondements, les bruits de liquide sont des bruits émis par le réfrigérant qui circule dans le système de réfrigération.
• Des bruits plus courts, des grognements ou des déclics indiquent la mise en marche du compresseur de l'appareil.

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l'environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l'appareil de l'alimentation électrique et retirer le câble de raccordement de l'appareil.

Rapporter l'appareil électrique à des points de collecte désignés.

Agent réfrigérant

Le gaz propulseur utilisé dans l'appareil est inflammable. Il doit être éliminé conformément aux lois nationales.
