UXT3030AYB - Hotte KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Marque	KitchenAid
Modèle	UXT3030AYB
Catégorie	Hotte aspirante
Type d'installation	Encastrable sous meuble, évacuation extérieure
Largeur	76,2 cm (30 po)
Profondeur	45,7 cm (18 po)
Hauteur	15,2 cm (6 po)
Poids	Environ 11 kg
Alimentation électrique	120 V, 60 Hz, 15 A, CA seulement
Éclairage	Ampoule à incandescence 75 W max (120 V)
Vitesses du ventilateur	2 vitesses : basse et élevée
Type de conduit	Rectangulaire métallique 8,3 x 25,4 cm (3 1/4 x 10 po)
Longueur maximale de conduit	10,7 m (35 pi)
Filtre à graisse	Métallique, lavable au lave-vaisselle
Matériau de la surface	Acier inoxydable
Nettoyage des surfaces	Nettoyant pour acier inoxydable, nettoyant tout-usage, nettoyant à vitre
Dispositifs de sécurité	Mise à la terre, disjoncteur, instructions contre les feux de graisse
Pièces détachées disponibles	Filtre à graisse, ampoule, ensemble cordon d'alimentation (W10355452)
Garantie	Garantie limitée d'un an sur les pièces et la main-d'œuvre
Service client	1-800-807-6777 (Canada)

FOIRE AUX QUESTIONS - UXT3030AYB KITCHENAID

Comment installer la hotte KitchenAid UXT3030AYB ?

L'installation doit être réalisée par une personne qualifiée. Suivez les instructions du manuel : préparez l'emplacement, installez le conduit d'évacuation métallique (rectangulaire 8,3 x 25,4 cm), raccordez l'alimentation électrique (120 V, 15 A) et fixez la hotte sous le meuble à l'aide des vis fournies.

Comment nettoyer le filtre à graisse métallique ?

Retirez le filtre en dévissant la patte de retenue et faites pivoter celle-ci. Lavez le filtre au lave-vaisselle ou à la main avec un détergent chaud. Réinstallez-le en l'enclenchant dans la rainure et en remettant la patte de retenue.

Quelle ampoule utiliser pour la hotte ?

Utilisez une ampoule à incandescence de 75 watts maximum, 120 V. Pour remplacer, éteignez la hotte, débranchez l'alimentation, retirez le cabochon en plastique, remplacez l'ampoule et remettez le cabochon.

Comment contrôler la hotte ?

Les commandes sont situées sur le dessus de la hotte. Le commutateur d'éclairage : poussez à gauche pour allumer, à droite pour éteindre. Le commutateur du ventilateur : poussez à gauche pour la vitesse basse, à droite pour la vitesse élevée, au milieu pour arrêter.

Quelle est la longueur de conduit maximale recommandée ?

La longueur maximale du système d'évacuation en conduit rectangulaire 8,3 x 25,4 cm est de 10,7 m (35 pi). Utilisez un conduit métallique rigide et évitez les conduits flexibles pour de meilleures performances.

Puis-je utiliser un conduit flexible ?

Non, l'utilisation d'un conduit flexible est déconseillée car il peut causer des turbulences et réduire les performances. Utilisez un conduit métallique rigide.

Comment raccorder électriquement la hotte ?

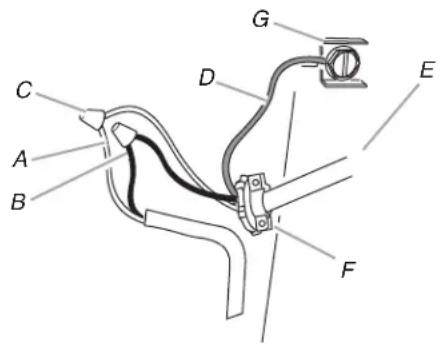

Débranchez l'alimentation. Raccordez les conducteurs blancs ensemble, les noirs ensemble, et le fil de terre vert (ou nu) à la vis verte dans le boîtier de connexion. Utilisez des connecteurs de fils homologués UL. Serrez le serre-câble.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez que le disjoncteur n'est pas ouvert ou qu'un fusible n'a pas sauté. Assurez-vous que l'alimentation est connectée et que les connexions électriques sont correctes. Si le problème persiste, contactez le service client.

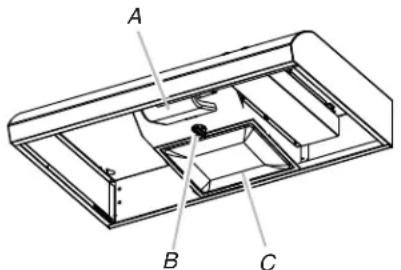

Où se trouve le filtre à graisse ?

Le filtre à graisse métallique est situé sous la hotte, maintenu par une patte de retenue. Pour y accéder, dévissez la patte et faites-la pivoter.

Comment entretenir les surfaces en acier inoxydable ?

Utilisez un nettoyant pour acier inoxydable ou un nettoyant tout-usage. Frottez dans le sens du grain pour éviter les rayures. Rincez à l'eau propre et séchez avec un chiffon doux. Évitez les tampons abrasifs ou la laine d'acier.

MODE D'EMPLOI UXT3030AYB KITCHENAID

Instructions d'installation et Guide d'utilisation et d'entretien

le 1-800-807-6777 ou visiter notre site Web à

www.whirlpool.ca

Table des matières. 2

Modèles:

UXT3030AY/UXT3036AY

Outils et pièces 17 Exigences d'emplacement. 17 Exigences concernant l'évacuation 18 1. Spécifications électrodes 19

Instructions d'installation 20

Préparation de l'emplacement 20 Installation de la hotte 22 Raccordement électrique. 24 Achever l'installation 24

UTILISATION DE LA HOTTE 25

Commandes de la hotte de cuisine 25 ENTRETIEN DE LA HOTTE 25 Nettoyage 25

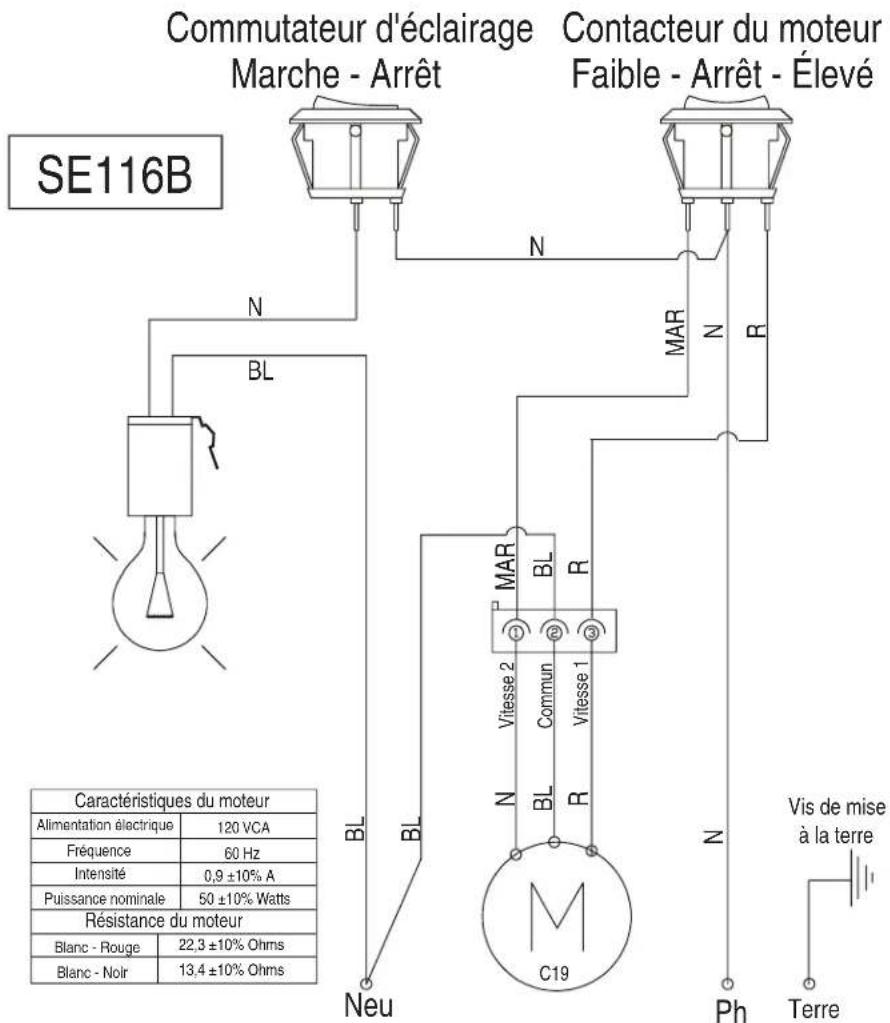

SCHEMA DE CABLAGE 26

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiences de naissance.

Instructions de sécurité

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation. - Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du Bâtiment et de protection contre les incendies. Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation. - Une source d'air de début suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales. Lors d'opérations de découpage et de perçage dans un mur ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver. - Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE: Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT: POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

• Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière grasse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cherry jubilee, steak au poivre flambé). Nettoyer les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT: POUR REDUIRE LE RISQUE DE DOMMAGES CORPORELS APRES LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUEZ LES RECOMMANDATIONS SUIVANTES:

• Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À EVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiametrement, ÉVACUER LA PIECE ET APPELER LES POMPIERS. NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - vous risquez de vous brûler. NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante. Utiliser un extincteur SEULEMENT si :
• Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement.
• Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré.
• Les pompiers ont été contactés.
• Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

ARecommendations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVENTISSEMENT : Pour réduire le risque d'incendie ou de chic électrique, ne pas utiliser ce ventilateur avec unquelconque dispositif de réglage de la vitesse à semiconducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Perceuse Foret de 114 (3 cm) Foret de 1 / 6 " (3 mm) pour avant-trous Crayon Pince à dénuder ou couteau utilisé Mètre-ruban ou règle Pistole à calfeutrage et composé de calfeutrage résistant aux intempéries Tournevis à lame plate Tournevis Phillips Scie sauteuse ou scie à guichet Cisaille de ferblantier

Pièces fournies

Retirer les pièces de l'emballage. Vérifier que toutes les pièces sont présentes.

2 vis de 3,5 x 9,5 mm Module clapet anti-reflux rectangular de 314 × 10 (8,3 x 25,4 cm) Raccord d'adaptation T-10 Torx 4 vis de montage de 4,5 x 13 mm

Pièces nécessaires

Système d'évacuation rectangulaire métallique de 3 14 x 10" (8,3 x 25,4 cm) - Bouche de décharge murale ou à travers le toit (avec clapet) correspondant au système d'évacuation

1 ampoule à incandescence de 75 watts max., 120 V 3 connecteurs de fils homologues UL Brides de conduit/ruban adhésif (selon le besoin)

Pour placards avec cavité au fond :

• Deux tringles d'appui de largeur 2^ (5,1 cm). Longueur et épaissir selon les dimensions de l'encastrement. Quatre vis à bois à tête plate ou vis à métaux avec rondelles et écrous, pour la fixation des tringles d'appui.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

C'est à l'instantiateur qu'incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique est située à l'intérieur de la hotte, sur la paroi de gauche. ■ Installer la hotte de cuisine à distance de toute zone exposée à des courants d'air, comme fenêtres, portes et bouches de chauffage à fort débit. Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Avant d'effectuer des découpages, consulter les instructions d'installation fournies par le fabricant de la table de cuisson/cuisinière. On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section "Spécifications électriques". Assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou le mur pour l'installation de la hotte de cuisine. - Ces hottes de cuisine sont ont été configurées à l'usine pour une installation avec décharge à l'extérieur.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280) ; lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

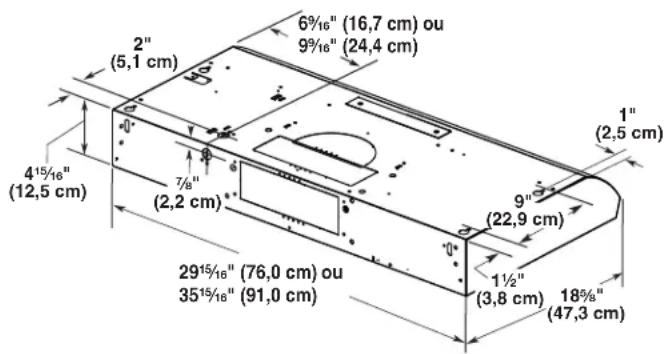

Dimensions du produit

Distances de dégagement à respecter

A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et le plan de travail B. 24" (61,0 cm) : distance minimale suggérée du bas de la hotte à la surface de cuisson C. 30" (76,2 cm) de largeur de cabinet min. pour les modèles de 30" (76,2 cm) et 36" (91,4 cm) de largeur min. de placard pour les modèles de 36" (91,4 cm) D. Profondeur de placard 12" (30,5 cm) de minimale E. Hauteur de placard du bas de (91,4 cm)

Exigences concernant l'évacuation

Le système d'évacuation doit décharger l'air à l'extérieur. - Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace clos. Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie. Utiliser un conduit métallique rectangulaire de 314'' x 10" (8,3 x 25,4 cm). Un conduit en métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou en aluminium. La longueur du système d'évacuation et le nombre de coudes doit être réduit au minimum pour des performances optimales.

Pour un fonctionnement efficace et silencieux :

Ne pas utiliser plus de trois coudes à. Veiller à ce qu'il y ait une section droite de conduit d'un minimum de 24" (61 cm) entre les raccords coudés, si on doit en utiliser plus d'un. - Ne pas installer 2 coudes successifs. Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage ou du ruban adhésif.

Le circuit d'évacuation doit comporter un clapet anti-reflux. Si la bouche de décharge murale ou par le toit compte un clapet anti-reflux, retarder le volet du clapet anti-reflux fourni avec la hotte de cuisinière. (Voir "Dépose du volet du clapet anti-retour sur le raccord de conduit de 3 14 " x 10" [8,3 x 25,4 cm] dans la section "Installation de la cuisinière".) REMARQUE: Si un clapet anti-reflux est utilisé, la cuisinière ne sera peut-être pas conforme aux exigences de la loi de Californie, Titre 24. À l'aide d'un produit de calfeutrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit).

Installations dans les régions au climat froid

On doit installer un clapet anti-reflux supplémentaire à l'arrière pour minimiser le reflux d'air froid et incorporer un élément d'isolation thermique pour minimiser la conduction de chaleur par l'intermédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côté air froid de la résistance thermique.

L'élément d'isolement thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation s'introduit dans la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système d'appoint d'air lors de l'emploi d'un ventilateur d'extraction dont la capacité d'aspiration est supérieure à un débit (pieds cubes par minute) spécifique. Le débit spécifique en pieds cubes par minute varie d'une juridiction à l'autre. Consulter un professionnel des installations de chauffage, ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Utiliser des conduits rectangulaires de 3 14'' × 10'' (8,3 x 25,4 cm) avec une longueur maximale de 35 pi (10,7 m) pour le système d'évacuation.

REMARQUE: On déconseille l'emploi d'un conduit flexible. Un conduit flexible peut causer une rétro-pression et des turbulences de l'air, ce qui réduirait considérablement la performance.

Décharge à travers le toit évacuation par le mur

A. Conduit rectangulaire de 312 x 10^ (8,3× 25,4cm) pour décharge a travers le toit (achat séparé) B. Bouche de décharge sur tout avec clapet (achat séparé) C. 24^ (61 cm) min. au-dessus de la surface de cuisson

A. Conduit rectangulaire de 314 × 10^ (8,3 × 25,4 ~cm) pour décharge à travers le mur ou le sommet (achat séparé) B. Bouche de décharge murale avec clapet (achat séparé) C. 24" (61 cm) min. au-dessus de la surface de cuisson

Calcul de la longueur du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (en pieds ou mètres) de tous les composants utilisés dans le système.

Composant

314'' × 10'' (8,3 cm × 25,4 cm) 5

Coude à 90° (1,5 m)

Coude plat de

314'' × 10'' (8,3 cm x 25,4 cm) 12 pi

(3,7 m)

Bouche de décharge

murale de

314'' × 10'' (8,3cm × 25,4cm) (0,0m)

0 pi

(0,0 m)

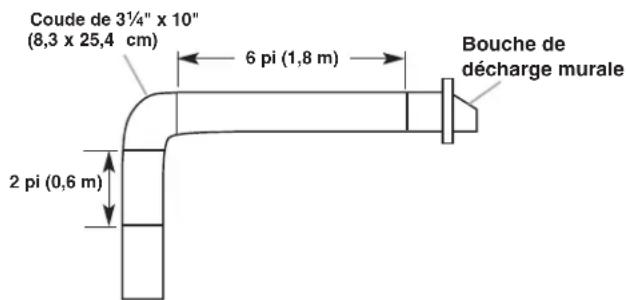

Longueur maximale recommandée = 35 pi (10,7 m)

1-coude à 90^ = 5,0 pi (1,5 m) Section droite de 8 pi (2,4m) = 8 pi (2,4m) 1 - bouche de décharge murale = 0 pi (0 m)

Longueur du système de 314'' × 10'' = 13 pi (3,9 m)

(8,3 cm × 25,4 cm)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA

C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible. Si le domicile possède un câblage en aluminium, suivre la procédure ci-dessous:

1. Raccorder une section de câble en cuivre massif aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée de câblage en cuivre en utilisant des connecteurs et/ou des outils spécifiques conçus et homologués UL pour fixer le cuivre à l'aluminium.

Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de câblage reconnues.

Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte. Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No. 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

Préparation de l'emplacement

REMARQUE: Il est recommandé d'installer le système d'évacuation avant de procéder à l'installation de la hotte.

Avant d'exécuter les découpes, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.

1. Déconnecter la source de courant électrique.
2. Selon le modèle, déterminer la méthode d'évacuation à utiliser : décharge à travers le mur ou le toit.
3. Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériel de protection sur cette surface.
4. Soulever la hotte et la placer à l'envers sur une surface couverte.

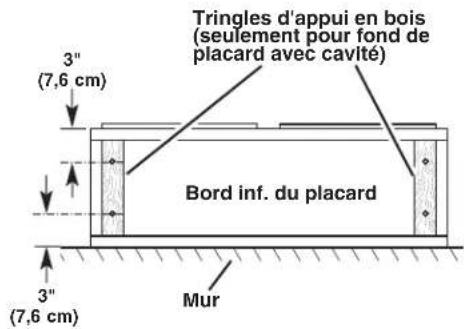

5. Si le fond du placard forme une cavité, ajouter des tringles d'appui en bois de chaque côté. Installer les vis pour fixer les tringles d'appui aux emplacements indiqués.

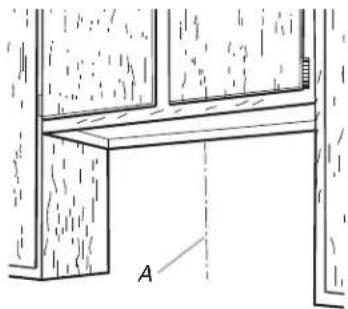

Déterminer l'emplacement du trou de passage du câble

Percer seulement un trou de passage de 14 (3,2 cm) de diamètre pour le câblage.

1. Déterminer et tracer clairement l'axe central vertical sur le mur et le placard dans la zone où le passage du conduit d'évacuation sera réalisé.

A. Axe central

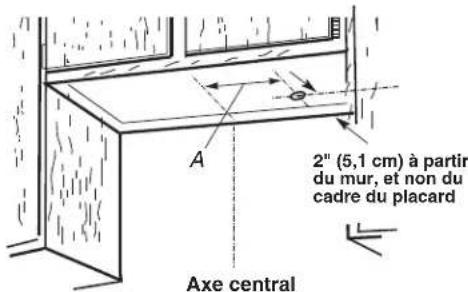

Cablage à travers le sommet du placard :

1. Tracer une ligne de distance "A" à partir de la droite de l'axe central, sur la face inférieure du placard. Sur cette ligne, marquer le point situé à 2" (5,1 cm) du mur arrêté. Percer en ce point un trou de 1 14 (3,2 cm) de diamètre à travers le placard.

A. 8% (21,3 cm)

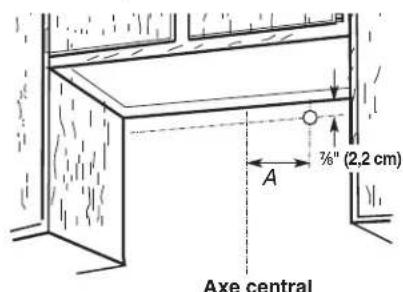

Passage du câble à travers le mur :

1. Tracer une ligne de distance "A" à partir de la droite de l'axe central, sur la face inférieure du mur. Marquer un point sur cette ligne qui se trouve à 78 (2,2 cm) de la face inférieure du placard. Percer en ce point un trou de 114 (3,2 cm) de diamètre à travers la paroi arrière.

A. 8% (21,3 cm)

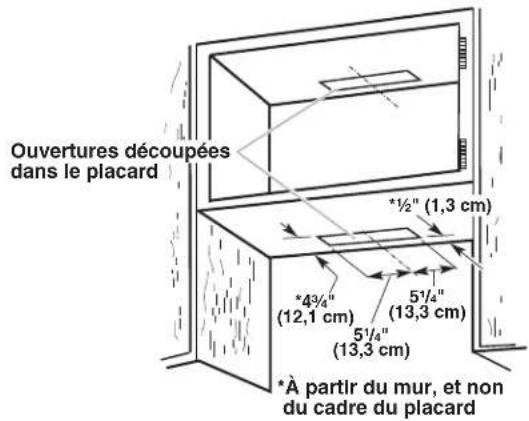

Décharge à travers le toit

Découpage d'une ouverture rectangulaire de 414 x 10½ (10,8 cm x 26,7 cm) sur la face inférieure du sommet et du bas du placard :

1. Tracer des lignes à 12 (1,3 cm) et 434 (12,1 cm) du mur arrêté, sur l'axe central de la face inférieure du placard.
2. Tracer des lignes à 514 (13,3 cm) de part et d'autre de l'axe central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour découper l'ouverture rectangulaire pour le passage du conduit d'évacuation.
4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du placard.

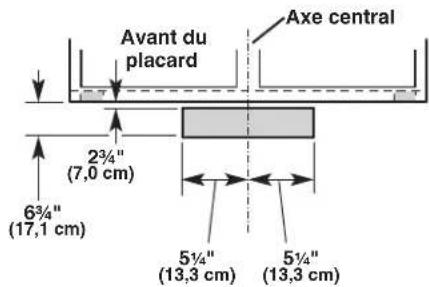

Découpage d'une ouverture rectangulaire de 3^1/2 x 10^1/2 (8,9 cm x 26,7 cm) dans le mur :

1. Mesurer 2 lignes de 3^1/2 (0,9 cm) et 37^1/2 (9,8 cm) en descendant à partir de la face inférieure du placard et marquer leur emplacement sur l'axe central du mur arrêté.
2. Tracer des lignes à 51 / 4 (13,3 cm) de part et d'autre de l'axe central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour découper l'ouverture rectangulaire du système d'évacuation dans le mur.

Style 2 - Découages d'ouverture pour un conduit rectangulaire de 3 14 "x 10" (8,3 x 25,4 cm) sur raccord de transition rond

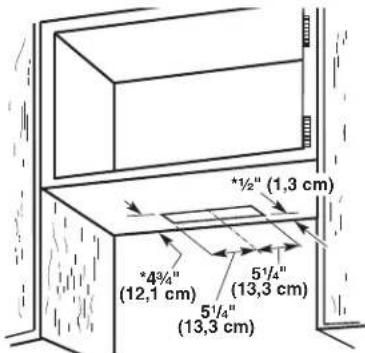

Découpage d'une ouverture rectangulaire de 414 x 1012 (10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :

1. Tracer des lignes à 12 (1,3 cm) et 434 (12,1 cm) du mur arrêté, sur l'axe central de la face inférieure du placard.
2. Tracer des lignes à 5114 (13,3 cm) de part et d'autre de l'axe central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour découper l'ouverture rectangulaire pour le passage du conduit d'évacuation.

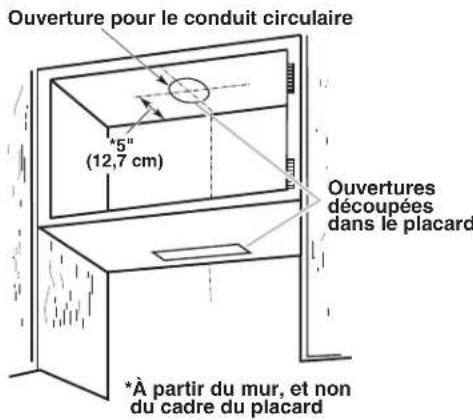

Découpage d'une ouverture circulaire sur la face inférieure du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet du placard.
2. Tracer une ligne de 5^ (12,7 cm) en partant du mur arrêté sur la face inférieure du sommet du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un cercle avec un diamètre de 14 (0,64 cm) supérieur à celui du conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour découper l'ouverture circulaire pour le passage du conduit d'évacuation.

Installation du conduit d'évacuation

1. Installer le conduit d'évacuation à travers les ouvertures découpées dans le placard mural ou le mur. Achever l'installation du système d'évacuation conformément à la méthode d'évacuation sélectionnée. Voir la section "Exigences concernant l'évacuation".
2. À l'aide d'un produit de calfeutrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit).

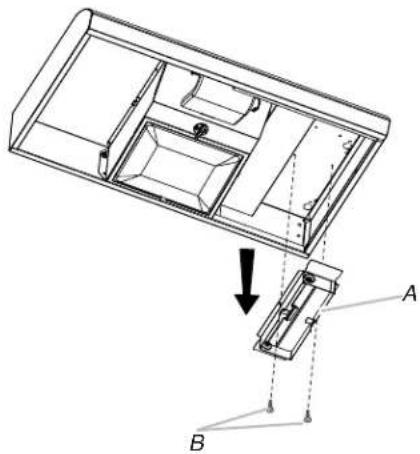

Installation de la hotte

REMARQUE : Votre modèle compte un clapet anti-reflux rectangulaire de 3 14'' × 10'' (8,3 x 25,4 cm) à l'intérieur de la hotte.

1. Retirer le clapet anti-reflux rectangulaire de 314'' × 10'' (8,3 x 25,4 cm) fixé avec des vis de 3,5 x 9,5 mm à l'intérieur de la hotte. Utiliser ces vis pour installer le clapet anti-reflux rectangulaire.

Clapet anti-reflux pour conduit rectangulaire de 314'' × 10'' (8,3 x 25,4 cm) B. Vis

1. Soulever la hotte sous le placard et déterminer sa position d'installation finale en la centrant sous le placard. Sur la face inférieure du placard, marquer l'emplacement des 4 trous de montage sur la hotte. Placer la hotte à part sur une surface couverte.

A. Découpe en trou de serrure

1. À l'aide d'un foret de 1/8" (3 mm), percer 4 avant-trous tel qu'illustré.

A. Perçage d'un avant-trou

1. Installer les 4 vis de montage 4,5 × 13 ~mm dans les avant-trous. Laisser un espace d'environ 1/4 (6,4 mm) entre les têtes des vis et le placard pour faire glisser la hotte et la mesure en place.

(6,4 mm)

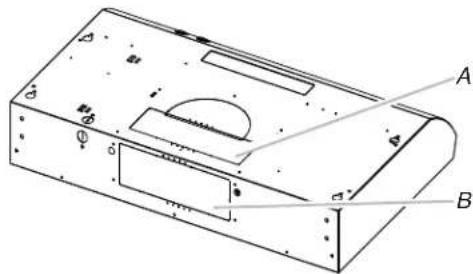

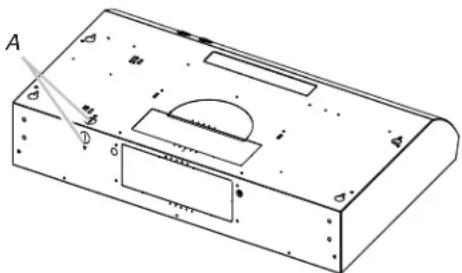

1. Pour les installations avec passage par le toit, retirer l'opercule amovible rectangulaire supérieur du conduit d'évacuation. Pour les installations murales, retirer l'opercule amovible rectangulaire arriere du conduit d'évacuation.

A. Opercule amovible rectangulaire supérieur du conduit d'évacuation B. Opercule amovible rectangulaire arrière du conduit d'évacuation

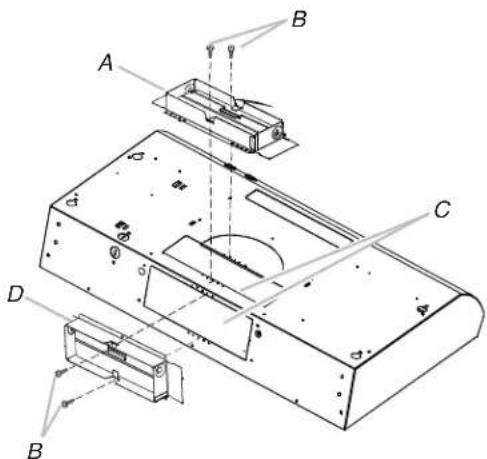

1. Installer le clapet anti-reflux de 3 14'' × 10'' (8,3 x 25,4 cm). Le fixer à la hotte à l'aide des vis de 3,5 x 9,5 mm fournies et retirer le ruban adhésif de l'obturateur à registre.

REMARQUE: On peut installer le clapet anti-reflux rectangulaire de 314'' × 10'' (8,3 x 25,4 cm) jusqu'à 1'' (2,5 cm) de chaque côté du centre de la hotte pour pouvoir installer les conduits décentrés.

A. Conduit vertical B. Vis de 3,5 x 9,5 mm C. Opéculaires arrachables du conduit d'évacuation D. Conduit horizontal

Si un clapet anti-reflux est monté avec une bouche de décharge elle-même équipée d'un clapet anti-reflux, vérifier qu'ils ne se gênent pas mutuellement. En cas d'interférence, steroler l'obturator à registre du clapet anti-reflux.

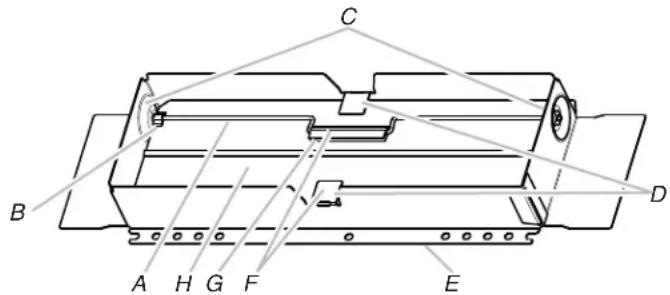

Dépose du volet du clapet anti-retour sur le raccord de conduit de 314'' × 10'' (8,3 x 25,4 cm)

1. Dégager la tige de retenue de la languette de fixation située sur le volet du clapet anti-retour.

A. Tige de retenue B. Guide de la tige du volet du clapet anti-retour C. Embouts en plastique D. Languettes de butée

E. Logement du raccord d'évacuation F. Pastille de mousse G. Languette de fixation du volet du clapet anti-retour H. Volet du clapet anti-retour

1. Faire glisser la tige de retenue d'un côté pour la faire sortir de son guide sur le volet et de l'embout en plastique du clapet anti-retour.
2. Soulever l'extrémité de la tige de retenue et dégager cette dernière de l'autre guide sur le volet et de l'autre embout en plastique en la faisant glisser.
3. Pousser le petit côté des embouts en plastique pour sortir ces derniers du logement du raccord d'évacuation.
4. Soulever le volet du clapet anti-retour et le sortir du logement du raccord d'évacuation.
5. Décoller la pastille de mousse de la languette de butée.
6. Tordre les languettes de butée pour les aligner avec les parois latérales du clapet anti-retour.
7. Mettre au rebut la tige de retenue, les embouts en plastique, le volet du clapet anti-retour et la pastille de mousse.

Installation du cordon d'alimentation

1. Pour les installations à raccordement direct, acheminer le câble d'alimentation du domicile selon les prescriptions du Code national de l'électricité ou des normes CSA et des codes et règlements locaux. La longueur du câblage depuis le tableau de distribution (avec fusibles ou disjoncteurs) doit être suffisante pour réaliser facilement le raccordement dans le boîtier de connexion de la hotte.

Pour les installations avec ensemble de cordon d'alimentation facultatif, suivre les instructions de la section "Raccordement électrique".

Remarques :

Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte de cuisinière dont l'utilisation a été testée et déclarée ajustée pour ce modèle de hotte de cuisinière. - Ne pas mettre le système sous tension avant d'avoir complètement terminé l'installation.

1. Oter la vis du couvercle du boitier de connexion. Retirer le couvercle du boitier de connexion et le mettre de côté.

A. Couvercle du boîtier de connexion

B. Vis

1. Oter l'opercule pour le passage de l'alimentation électrique du sommet ou de l'arrière de la hotte de ventilation (selon l'emplacement du point d'entrée du câble d'alimentation du domicile) et installer un serre-câble de 1/2 homologué UL ou CSA.

Oter l'opercule pour le passage de

L'alimentation électrique

1. À l'aide d'au moins deux personnes, soulever la hotte et la placer à son emplacement final. Insérer suffisamment de câble électrique à travers le serre-cable de 12 (homologation UL ou CSA) pour établir les connexions avec la boîte de connexion. Serrer les vis du serre-cable.
2. Positionner les trous allongés de la hotte par-dessus la tête des vis de montage. Puis pousser la hotte vers le mur pour engager la partie étroite des trous sur les vis de fixation. Serrer les vis de montage en s'assurant que les vis sont dans la partie étroite des trous de fixation des vis.
3. Raccorder le circuit d'évacuation à la hotte. Assurer l'étanchéité des jointures avec des brides pour conduits ou du ruban adhésif.
4. Vérifier que les clapets anti-reflux fonctionnent correctement.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.

A. Conducteurs blancs B. Conducteurs noirs C. Connecteur de fils (homologation UL) D. Conducteur de liaison à la terre vert (ou nu)

E. Ensemble d'accessoires - câble d'alimentation du domicile ou cordon d'alimentation F. Serre-câble homologué UL ou CSA de ½" G. Vis verte de liaison à la terre

1. Connecter ensemble les conducteurs blancs (A) à l'aide de connecteurs de fils (homologation UL).
2. Connecter ensemble les conducteurs noirs (B) à l'aide des connecteurs de fils (homologation UL).

Risque d'incendie

Relier le ventilateur à la terre.

Utiliser du fil en cuivre.

Brancher le fil relié à la terre à la vis verte reliée à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Connecter le conducteur de liaison à la terre vert (ou nu) du câble d'alimentation du domicile à la vis verte de liaison à la terre dans le boîtier de connexion et bien serrer.
2. Installer le couvercle du boîtier de connexion.
3. Reconnecter la source de courant électrique.

Achever l'installation

1. Installer l'ampoule à incandescence de 75 watts (maximum). Voir "Remplacement de l'ampoule à incandescence" à la section "Entretien de la hotte".
2. Réinstaller le filtre à graisse s'il a été retiré. Voir la section "Entretien de la hotte".
3. Contrôler le fonctionnement du ventilateur de la hotte et de la lampe. Voir la section "Utilisation de la hotte". Si la hotte ne fonctionne pas, déterminer si un disjoncteur s'est ouvert ou si un fusible du domicile est grillé. Déconnecter la source de courant électrique et inspecter les connections du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, voir la section “Utilisation de la hotte”.

Utilisation de la HOTTE

La hotte de cuisinière est donc pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les autres résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées sur le sommet de la hotte.

A. Logement et protège-ampoule de l'ampoule à incandescence B. Patte de retenue du filtre C. Filtre à graisse

Commandes de la hotte de cuisinière

A. Commutateur d'éclairage Marche/arrêt B. Commutateur de vitesse du ventilateur

Fonctionnement de l'éclairage

Pousser le commutateur d'éclairage vers la droite pour éteindre la lumière. Pousser le commutateur d'éclairage vers la gauche pour allumer la lumière.

Fonctionnement du ventilateur

Pousser le commutateur du ventilateur vers la gauche pour la vitesse réduite. Pousser le commutateur du ventilateur vers la droite pour la vitesse élevée. Placer le commutateur du ventilateur au milieu pour arrêter le ventilateur.

Nettoyage

IMPORTANT: Nettoyer fréquemment la hotte et les filtres àGRAISSÉ en suivant les instructions suivantes. Réinstaller le filtre àGRAISSÉ avant de faire fonctionner la hotte.

Surfaces extrêmes :

IMPORTANT: Ne pas utiliser de tampons de récurage savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de laine d'acier, de chiffons de lavage rugueux ou d'essuie-tout.

Pour éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de nettoyants contenant du chlore.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter d'égratigner ou d'endommager la surface. Pour les modèles en acier inoxydable, nettoyant et poli pour acier inoxydable - pièce n° 31462A (non inclus) : Voir la section "Assistance ou service" pour commander. Désinfectant liquide ou nettoyant tout-usage : Rincer à l'eau propre et sécher avec un chiffon doux sans charpie. Nettoyant à vitre pour éliminer les traces de doigts.

Filtre à graisse métallique

1. Oter la vis de la patte de retenue du filtre à graisse.
2. Faire pivoter la patte de retenue du filtre àGRAISSE pour libérer le filtre.

A. Patte de retenue du filtre

1. Laver le filtre métallique selon le besoin au lave-vaisselle ou avec une solution de détergent chaud.
2. Réinstaller le filtre en plaçant le bord arrêté dans la rainure à l'arrête de la hotte. Encoincer le filtre; faire pivoter la patte de retenue du filtre pour fixer le filtre à la hotte.
3. Réinstaller la vis de la patte de retenue du contrôle à graisse.

Remplacement de l'ampoule à incandescence

Eteindre la hotte et laisser l'ampoule refroidir.

1. Déconnecter la source de courant électrique.
2. Exercer une pression sur le cabochon en plastique de protection pour pouvoir le retirer de la hotte.

A. Douille de l'ampoule

B. Cabochon

1. Visser la lampe dans la douille.
2. Réinstaller le cabochon : exercer une pression sur le cabochon pour pouvoir insérer les pattes dans les ouvertures d'insertion.
3. Reconnecter la source de courant électrique.

Si la nouvelle lampe ne fonctionne pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celle utilisée pour fabriquer chaque nouvel appareil.

Pour localiser des pièces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Au canada

Veuillez appeler sans frais le Centre pour l'Expérience de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca.

Nos consultants vous renseigneront sur les sujets suivants:

■ Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada. - Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers. Références aux marchands locaux. Consignes d'utilisation et d'entretien. Vente d'accessoires et de pièces de rechange. Orientation vers des concessionnaires, distributeurs de pièces de rechange et services de réparation locaux. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l'adresse suivante :

Whirlpool Brand Home Appliances Centre pour l'expérience de la clientèle Whirlpool Canada 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Ensemble de cordon d'alimentation

Commander la pièce numéro W10355452

Garantie limitée des GROS appareils menagers whirlpool

ATTACHEZ ICI VOTRE RECU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'expérience de la clientèle, veuillez garder à disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone Numéros de modèle et de série Une description claire et détaillée du problème rencontré Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

1. Avant de nous contacter pour organiser un dépannage, veuillez déterminer si des réparations sont nécessaires pour tout produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code QR ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le site http://www.whirlpool.ca.
2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés

Whirlpool. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

Centre d'Expérience de la clientèle Whirlpool

Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez notre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

http://www.whirlpool.ca

Ce qui est couvert ce qui n'est PAS couvert

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées "Whirlpool") décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces spécifiées par l'usine et de la main-d'œuvre nécessaires pour corriger les vices de matériel ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S'il est remplacé, l'appareil sera couvert pour la période restant à courir de la garantie limitée d'un an du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. Le service doit être fourni par une compétite de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de l'utilisateur, de l'opérateur ou des instructions d'installation.
2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex: câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).
4. Pièces consommables (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).
5. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.
6. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou l'utilisation de produits non approuvés par Whirlpool.
7. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant d'une réparation, ALTERATION OU MODIFICATION NON autorisée faite à l'appareil.
8. Défauts d'apparence, notamment les éraflures, traces de chocs, fissures ou tout autre dommage subi par le fini de l'appareil électroménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.
9. Décoloration, rouille ou oxydation des surfaces resulting d'environnements caustiques ou corrosifs incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques (exemples non exhaustifs).
10. Perte d'aliments ou de médicaments due à la défaillance du produit.
11. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du domicile.
12. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée ou une compétence de service Whirlpool autorisée n'est pas disponible.
13. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures, panneaux décoratifs, plancher, meubles, lots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.
14. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés.

Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites

LES GARANTIES IMPLICITES, Y. COMPRIS LES GARANTS APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGEPARTICULAR, SONT LIMITEES À UN AN OU À LA PLUS COURTE PÉRIODE AutorISEE PAR LA LOI. Certains États et provinces ne permettent pasde limitation sur la durée des garanties implicées de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut nopas été applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits quipeuvent varier d'une juridiction à l'autre.

Exonération de responsabilité dans les domaines NON couverts par la garantie

Whirlpool decline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Whirlpool ou à voyage détaillant pour obtenir les modalités d'achat d'une garantie étendue.

Limitation des recours; exclusion des dommages fortuits ou indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

1/14

6/14
