Caractéristiques techniques	Hotte de cuisine murale, 30 pouces, moteur puissant, 3 niveaux de ventilation
Utilisation	Idéale pour éliminer les odeurs de cuisson, facile à utiliser avec des commandes tactiles
Maintenance et réparation	Filtres à graisse lavables au lave-vaisselle, entretien régulier recommandé pour un fonctionnement optimal
Sécurité	Conforme aux normes de sécurité électrique, protection contre la surchauffe
Informations générales	Design moderne, disponible en plusieurs couleurs, garantie limitée

FOIRE AUX QUESTIONS - UXT4030AYW KITCHENAID

Comment nettoyer le filtre de la hotte KITCHENAID UXT4030AYW ?

Pour nettoyer le filtre, retirez-le délicatement de la hotte et lavez-le à l'eau chaude savonneuse. Rincez-le soigneusement et laissez-le sécher complètement avant de le remettre en place.

Pourquoi ma hotte KITCHENAID UXT4030AYW fait-elle du bruit ?

Le bruit peut être causé par un filtre encrassé ou un moteur qui fonctionne à pleine puissance. Vérifiez le filtre et nettoyez-le si nécessaire. Si le bruit persiste, contactez un technicien.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Si c'est le cas, remplacez-la par une ampoule de même type. Si la lumière ne s'allume toujours pas, vérifiez le câblage ou contactez un professionnel.

Comment installer la hotte KITCHENAID UXT4030AYW ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de bien fixer la hotte au mur et de raccorder correctement les conduits d'évacuation.

Quel type de filtre dois-je utiliser pour la hotte KITCHENAID UXT4030AYW ?

Utilisez un filtre à charbon pour la recirculation ou un filtre en acier inoxydable pour l'évacuation. Assurez-vous de choisir des filtres compatibles avec le modèle UXT4030AYW.

Que faire si ma hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée et si l'interrupteur est en position 'on'. Si le problème persiste, consultez le manuel ou contactez le service client.

À quelle fréquence dois-je nettoyer le filtre de la hotte ?

Il est recommandé de nettoyer le filtre tous les 30 jours, ou plus souvent si vous cuisinez fréquemment des aliments gras.

La hotte semble moins efficace, que dois-je vérifier ?

Vérifiez si le filtre est encrassé ou s'il nécessite un remplacement. Assurez-vous également que les conduits d'évacuation ne sont pas obstrués.

MODE D'EMPLOI UXT4030AYW KITCHENAID

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance, you should ask Whirlpool or your retailer about buying an extended warranty. LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.12 SÉCURITÉ DE LA HOTTE DE CUISINIÈRE Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.13

SUIVANTES : ■ Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. ■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation. ■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies. ■ Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation. ■ Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales. ■ Lors d'opérations de découpage et de perçage dans un mur ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver. ■ Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur. MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives. MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE : ■ Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. ■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé). ■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. ■ Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

■ Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS. ■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler. ■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante. ■ Utiliser un extincteur SEULEMENT si : – Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement. – Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA. ■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi- conducteurs.14 EXIGENCES D'INSTALLATION Outils et pièces Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Outils nécessaires ■ Perceuse ■ Foret de 1¹⁄₄" (3 cm) ■ Foret de ¹⁄₈" (3 mm) pour avant-trous ■ Crayon■ Pince à dénuder ou couteau utilitaire■ Mètre-ruban ou règle■ Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries ■ Tournevis à lame plate■ Tournevis Phillips■ Scie sauteuse ou scie à guichet Pièces fournies ■ Raccord d’adaptation T-10 Torx

■ 4 vis de montage de 4,5 x 13 mm Pièces nécessaires ■ 3 connecteurs de fils homologués UL■ 1 ampoule à incandescence de 75 watts max., 120 V Pour placards avec cavité au fond : ■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et épaisseur selon les dimensions de l'encastrement. ■ Quatre vis à bois à tête plate ou vis à métaux avec rondelles et écrous (pour la fixation des tringles d’appui). Exigences d'emplacement IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. ■ C’est à l’installateur qu’incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l’appareil. La plaque signalétique est située à l’intérieur de la hotte, sur la paroi de gauche. ■ Installer la hotte de cuisinière à distance de toute zone exposée à des courants d’air, comme fenêtres, portes et bouches de chauffage à fort débit. ■ Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Avant d'effectuer des découpages, consulter les instructions d'installation fournies par le fabricant de la table de cuisson/cuisinière. ■ Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 40 000 BTU. ■ On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section “Spécifications électriques”. ■ Assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou le mur pour l'installation de la hotte de cuisinière. Installation dans une résidence mobile L’installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n’est pas applicable, l’installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux. Dimensions du produit †®TORX est une marque déposée de Saturn Fasteners, Inc. 1" (2,5 cm)4¹⁵⁄₁₆" (12,5 cm) 6⁹⁄₁₆" (16,7 cm) ou 9⁹⁄₁₆" (24,4 cm) 29¹⁵⁄₁₆" (76,0 cm)

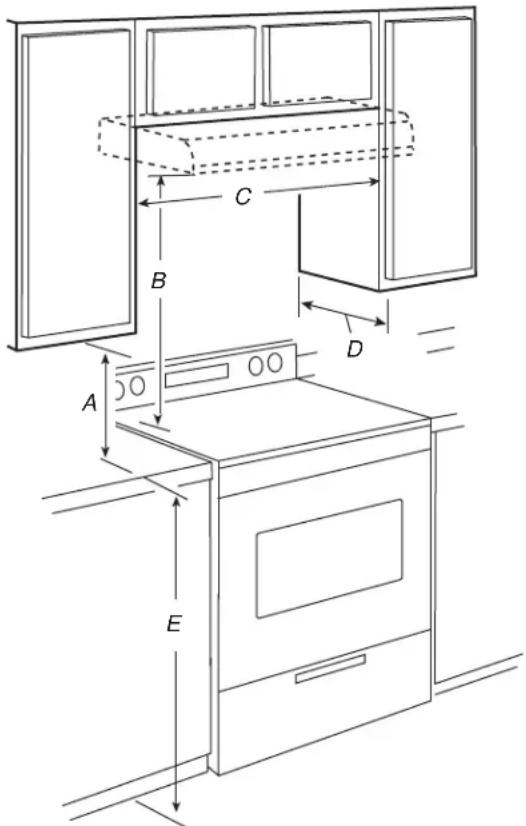

35¹⁵⁄₁₆" (91,0 cm) 18⁵⁄₈" (47,3 cm) 1¹⁄₂" (3,8 cm)9" (22,9 cm)2" (5,1 cm) ⁷⁄₈" (2,2 cm)15 Distances de dégagement à respecter Exigences concernant l’évacuation Ces hottes sont configurées pour des installations sans décharge à l’extérieur (recyclage de l'air) et comprennent un filtre à charbon. Voir la section “Accessoires” pour commander un ensemble de filtre à charbon. Spécifications électriques Observer les dispositions de tous les codes et règlements en vigueur. Vérifier que l’installation électrique a été correctement effectuée et qu’elle est conforme aux spécifications de la plus récente édition des normes National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur locaux. Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu’un électricien qualifié vérifie la qualité de la liaison à la terre. Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575 ■ L’appareil doit être alimenté par un circuit de 120 VCA seulement, 60 Hz, 15 A, protégé par fusible. ■ Si le domicile est équipé d’un câblage en aluminium, suivre la procédure ci-dessous :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l’aluminium. Appliquer la procédure recommandée par le fabricant des connecteurs électriques. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l’industrie. ■ Le calibre des conducteurs et les connexions doivent être compatibles avec la demande de courant de l’appareil spécifiée sur la plaque signalétique. La plaque signalétique de l’appareil est située derrière le filtre, sur la paroi arrière de la hotte. ■ Le calibre des conducteurs doit satisfaire aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou des normes CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur. A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et le plan de travail B. 24" (61,0 cm) : distance minimale suggérée du bas de la hotte à la surface de cuisson C. 30" (76,2 cm) de largeur de cabinet min. pour les modèles de 30" (76,2 cm) et 36" (91,4 cm) de largeur min. de placard pour les modèles de 36" (91,4 cm) D. Profondeur de placard 12" (30.5 cm) de distance minimale E. Hauteur de placard du bas 36" (91,4 cm)

INSTRUCTIONS D’INSTALLATION

Préparation de l'emplacement REMARQUE : Avant d’exécuter les découpages, vérifier la disponibilité d’un dégagement suffisant dans le plafond ou le mur pour le conduit d’évacuation.1. Déconnecter la source de courant électrique.2. Sélectionner une surface plane pour l’assemblage de la hotte. Placer le matériau de protection sur cette surface. Soulever la hotte et la placer à l'envers sur une surface couverte.

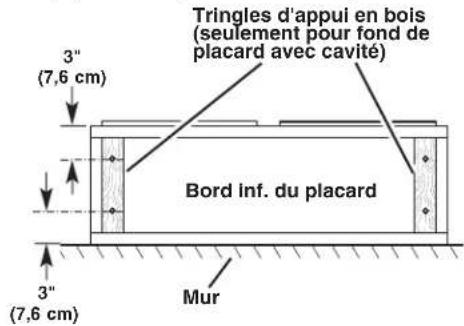

4. Si le fond du placard forme une cavité, ajouter des tringles

d’appui en bois de chaque côté. Installer les vis pour fixer les tringles d’appui aux emplacements indiqués. Déterminer l’emplacement du trou de passage du câble Percer seulement un trou de passage de 1¹⁄₄" (3,2 cm) de diamètre pour le câblage. 1. Déterminer et tracer clairement l’axe central vertical sur le mur et le placard dans la zone où le passage du conduit d’évacuation sera réalisé. Câblage à travers le sommet du placard :

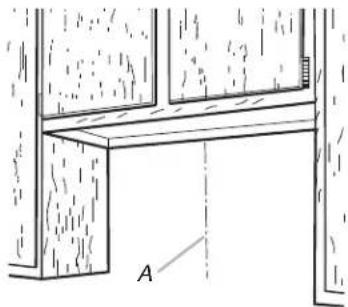

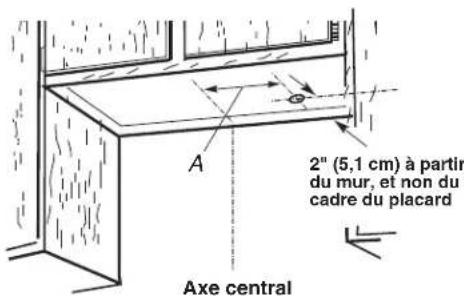

1. Tracer une ligne de distance “A” à partir de la droite de l’axe

central, sur la face inférieure du placard. Sur cette ligne, marquer le point situé à 2" (5,1 cm) du mur arrière. Percer en ce point un trou de 1¼" (3,2 cm) de diamètre à travers le placard. Passage du câble à travers le mur :

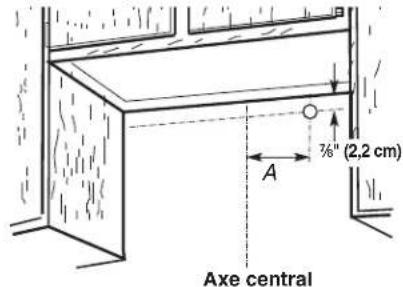

1. Tracer une ligne de distance “A” à partir de la droite de l’axe

central, sur la face inférieure du mur. Marquer un point sur cette ligne qui se trouve à ⁷⁄₈" (2,2 cm) de la face inférieure du placard. Percer en ce point un trou de 1¹⁄₄" (3,2 cm) de diamètre à travers la paroi arrière. Installation de la hotte 1. Soulever la hotte sous le placard et déterminer sa position d’installation finale en la centrant sous le placard. Sur la face inférieure du placard, marquer l’emplacement des 4 trous de montage sur la hotte. Placer la hotte à part sur une surface couverte.

2. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous tel

qu'illustré.3. Installer les 4 vis de montage 4,5 x 13 mm dans les avant- trous. Laisser un espace d’environ ¹⁄₄" (6,4 m10m) entre les têtes des vis et le placard pour faire glisser la hotte et la mettre en place. Installation sans décharge à l’extérieur (recyclage) - Ne pas retirer les opercules. A. Axe central A. 8

" (21,3 cm) 3"(7,6 cm)3"(7,6 cm)Tringles d'appui en bois(seulement pour fond deplacard avec cavité)Bord inf. du placard Mur

Axe central2" (5,1 cm) à partir du mur, et non du cadre du placard A. 8

" (21,3 cm)A. Découpe en trou de serrureA. Perçage d'un avant-trou

¹⁄₄"(6,4 mm)17 Installation du cordon d'alimentation 1. Pour les installations à raccordement direct, acheminer le câble d'alimentation du domicile selon les prescriptions du Code national de l’électricité ou des normes CSA et des codes et règlements locaux. La longueur du câblage depuis le tableau de distribution (avec fusibles ou disjoncteurs) doit être suffisante pour réaliser facilement le raccordement dans le boîtier de connexion de la hotte.Pour les installations avec ensemble de cordon d'alimentation facultatif, suivre les instructions de la section “Raccordement électrique”.REMARQUES : ■ Ne pas mettre le système sous tension avant d’avoir complètement terminé l’installation.■ Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte de cuisinière dont l'utilisation a été testée et déclarée adéquate pour ce modèle de hotte de cuisinière.2. Ôter la vis du couvercle du boîtier de connexion. Retirer le couvercle du boîtier de connexion et le mettre de côté.

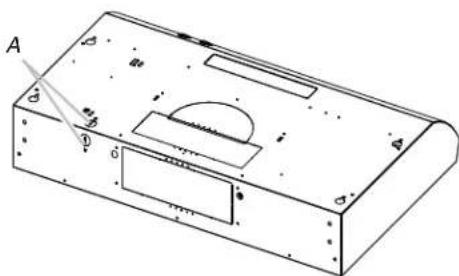

3. Ôter l’opercule pour le passage de l'alimentation électrique

du sommet ou de l'arrière de la hotte de ventilation (selon l'emplacement du point d'entrée du câble d'alimentation du domicile) et installer un serre-câble de ¹⁄₂" homologué UL ou CSA.

4. À l'aide d'au moins deux personnes, soulever la hotte et la

placer à son emplacement final. Insérer suffisamment de câble électrique à travers le serre-câble de ½" (homologation UL ou CSA) pour établir les connexions avec la boîte de connexion. Serrer les vis du serre-câble.

5. Positionner les trous allongés de la hotte par-dessus la tête

des vis de montage. Puis pousser la hotte vers le mur pour engager la partie étroite des trous sur les vis de fixation. Serrer les vis de montage en s'assurant que les vis sont dans la partie étroite des trous de fixation des vis. Raccordement électrique 1. Déconnecter la source de courant électrique. 2. Connecter ensemble les conducteurs blancs (A) à l'aide de connecteurs de fils (homologation UL).

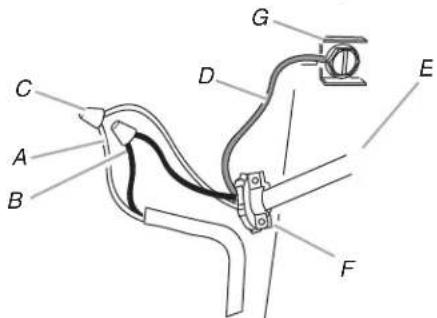

3. Connecter ensemble les conducteurs noirs (B) à l'aide des

connecteurs de fils (homologation UL).4. Connecter le conducteur de liaison à la terre vert (ou nu) du câble d’alimentation du domicile à la vis verte de liaison à la terre dans le boîtier de connexion et bien serrer.5. Installer le couvercle du boîtier de connexion.6. Reconnecter la source de courant électrique.A. Couvercle du boîtier de connexionB. VisA. Opercule pour le passage de l'alimentation électrique

A. Conducteurs blancsB. Conducteurs noirsC. Connecteur de fils (homologation UL)D. Conducteur de liaison à la terre vert (ou nu)E. Ensemble d’accessoires - câble d’alimentation du domicile ou cordon d’alimentationF. Serre-câble homologué UL ou CSA de ½"G. Vis verte de liaison à la terre AVERTISSEMENT Risque de choc électriqueDéconnecter la source de courant électrique avant l'entretien.Replacer pièces et panneaux avant de faire la remise en marche.Le non-respect de ces instructions peut causer un décès ou un choc électrique.

AVERTISSEMENT Risque d'incendieRelier le ventilateur à la terre.Utiliser du fil en cuivre.Brancher le fil relié à la terre à la vis verte reliée à la terre dans la boîte de la borne.Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.18 Achever l’installation 1. Installer l'ampoule à incandescence de 75 watts (maximum). Voir “Remplacement de l'ampoule à incandescence” à la section “Entretien de la hotte”.

2. Réinstaller le filtre à graisse s'il a été retiré. Voir la section

“Entretien de la hotte”.3. Contrôler le fonctionnement du ventilateur de la hotte et de la lampe. Voir la section “Utilisation de la hotte”.Si la hotte ne fonctionne pas, déterminer si un disjoncteur s’est ouvert ou si un fusible du domicile est grillé. Déconnecter la source de courant électrique et inspecter les connections du câblage. REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section “Utilisation de la hotte”.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d’entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l’achèvement d’une cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur de cuisson, vapeur ou fumée.Les commandes de la hotte sont situées sur le sommet de la hotte de la cuisinière. Commandes de la hotte de cuisinière Pour faire fonctionner la lampe Pousser le commutateur d’éclairage vers la droite pour éteindre la lumière. Pousser le commutateur d’éclairage vers la gauche pour allumer la lumière. Fonctionnement du ventilateur Pousser le commutateur du ventilateur vers la gauche pour la vitesse réduite. Pousser le commutateur du ventilateur vers la droite pour la vitesse élevée. Placer le commutateur du ventilateur au milieu pour arrêter le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller le filtre à graisse avant de faire fonctionner la hotte. Surfaces externes : IMPORTANT : Ne pas utiliser de tampons de récurage savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de laine d’acier, de chiffons de lavage rugueux ou d’essuie-tout.Pour éviter d’endommager les surfaces en acier inoxydable, ne pas utiliser de nettoyants contenant du chlore.Méthode de nettoyage : ■ Frotter dans la direction du grain pour éviter d’égratigner ou d’endommager la surface.■ Pour les modèles en acier inoxydable, nettoyant et poli pour acier inoxydable – pièce n° 31462A (non inclus) : Voir la section “Assistance ou service” pour commander.■ Détergent liquide ou nettoyant tout-usage :Rincer à l’eau propre et sécher avec un chiffon doux sans charpie.■ Nettoyant à vitre pour éliminer les traces de doigts. Filtre à charbon Le filtre à charbon n’est pas lavable. Celui-ci devrait durer pendant 6 mois dans des conditions d'utilisation normales.Réinstaller le filtre à charbon avec le filtre à charbon. Pour commander des pièces, voir la section “Accessoires”.Remplacement du filtre à charbon :1. Ôter la vis de la patte de retenue du filtre.

2. Faire pivoter la patte de retenue du filtre pour libérer le filtre.

3. Réinstaller le filtre en plaçant le bord arrière dans la rainure à l’arrière de la hotte. Enfoncer le filtre; faire pivoter la patte de retenue du filtre pour fixer le filtre à la hotte.4. Réinstaller la vis de la patte de retenue du filtre.A. Logement et protège-ampoule de l'ampoule à incandescenceB. Patte de retenue du filtre à charbonC. Filtre à graisse

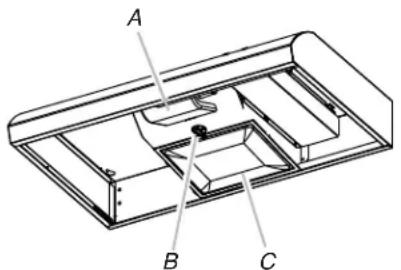

A. Commutateur d'éclairage Marche/arrêtB. Commutateur de vitesse du ventilateur

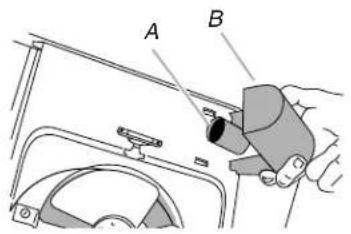

Off On Low Off High A. Patte de retenue du filtre A19 Remplacement de l'ampoule à incandescence Éteindre la hotte et laisser l'ampoule refroidir.1. Déconnecter la source de courant électrique.2. Exercer une pression sur le cabochon en plastique de protection pour pouvoir le retirer de la hotte. 3. Visser la lampe dans la douille. 4. Réinstaller le cabochon : exercer une pression sur le cabochon pour pouvoir insérer les pattes dans les ouvertures d’insertion.5. Reconnecter la source de courant électrique.Si la nouvelle lampe ne fonctionne pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l’intervention d’un dépanneur.

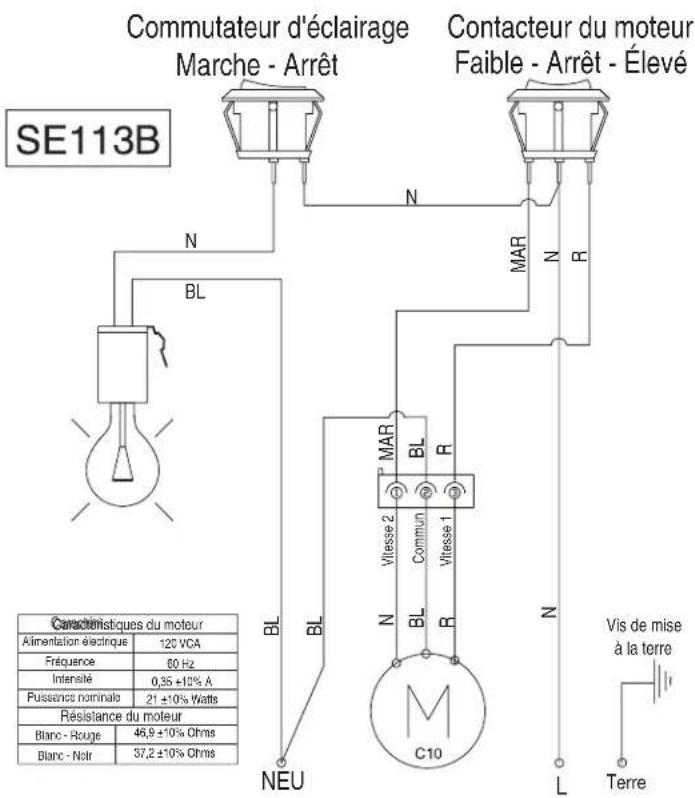

0,35 ±10% A21 ±10% Watts46,9 ±10% Ohms37,2 ±10% OhmsC10 SE113B Caractéristiques du moteurAlimentation électrique120 VCAFréquence60 HzIntensitéPuissance nominaleRésistance du moteurBlanc - RougeBlanc - Noir Commutateur d'éclairage Marche - Arrêt Contacteur du moteur Faible - Arrêt - Élevé

Terre Vis de mise à la terre

Si vous avez besoin de service Consulter la page de garantie du présent manuel. Si vous avez besoin de pièces de rechange Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celle utilisée pour fabriquer chaque nouvel appareil. Pour localiser des pièces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche. Au Canada Veuillez appeler sans frais le Centre pour l’eXpérience de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca. Nos consultants vous renseigneront sur les sujets suivants : ■ Programmation d’une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada. ■ Caractéristiques et spécifications sur toute notre gamme d’appareils électroménagers. ■ Références aux marchands locaux. ■ Consignes d’utilisation et d’entretien. ■ Vente d’accessoires et de pièces de rechange.

Orientation vers des concessionnaires, distributeurs de pièces de rechange et services de réparation locaux. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada. Pour plus d’assistance Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l’adresse suivante : Whirlpool Brand Home Appliances Centre pour l’eXpérience de la clientèle Whirlpool Canada

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7 Veuillez inclure dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée. Accessoires Nettoyant et poli pour acier inoxydable Commander la pièce numéro 31462A Ensemble Filtre à charbon Commander la pièce numéro W10355450 Ensemble de cordon d'alimentation Commander la pièce numéro W1035545221 1/14

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE. Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à disposition les renseignements suivants :■ Nom, adresse et numéro de téléphone■ Numéros de modèle et de série■ Une description claire et détaillée du problème rencontré ■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour

votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code QR ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le site http://www.whirlpool.ca.

Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Whirlpool. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au Centre d’eXpérience de la clientèle Whirlpool Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. http://www.whirlpool.ca

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées “Whirlpool”) décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces spécifiées par l’usine et de la main-d’œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S’il est remplacé, l'appareil sera couvert pour la période restant à courir de la garantie limitée d’un an du produit d’origine.

RÉPARATION PRÉVUE PAR LA PRÉSENTE. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d’achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l'utilisateur, de l'opérateur ou des instructions d'installation.

2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.

3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).

4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation,

5. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.

6. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l'utilisation de produits non approuvés par Whirlpool.

7. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant

d'une réparation, altération ou modification non autorisée faite à l'appareil.

8. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi

par le fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.

9. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques (exemples non exhaustifs).

10. Perte d'aliments ou de médicaments due à la défaillance du produit.

11. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du domicile.

12. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où

une compagnie de service Whirlpool autorisée n’est pas disponible.

13. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.

14. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés. Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client. CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre. EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE Whirlpool décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Whirlpool ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue. LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.22 Notes23 NotesW10400319D © 2014. All rights reserved. Tous droits réservés. 4/14 Printed in Mexico Imprimé au Mexique
