| Type de produit | Cuisinière à gaz |
| Marque | Viking |
| Modèle | TVDR3614BDB |
| Alimentation | Gaz naturel ou propane (kit de conversion inclus) |
| Largeur | 91,4 cm (36 pouces) |
| Nombre de brûleurs de surface | 4 ou 6 selon la configuration |
| Puissance des brûleurs (propane) | Brûleur arrière B : 2,5 kW (7 700 BTU), brûleur arrière C : 4,0 kW (12 500 BTU), brûleur avant D : 6,0 kW (18 500 BTU) |
| Plaque française | Optionnelle (incluse dans certains modèles) |
| Allumage | Électronique |
| Régulateur de gaz | Convertible (naturel/propane) avec piston réversible |
| Kit de conversion inclus | Orifices, étiquette, instructions (réf. LPKTVDR) |
| Sécurité | Vanne de sécurité, détection de fuite (test à l'eau savonneuse) |
| Entretien | Nettoyage régulier des têtes de brûleur et des grilles |
| Pièces détachées | Orifices, têtes de brûleur, régulateur disponibles |
| Réparabilité | Conversion et entretien par un installateur qualifié |
| Service client | Viking : 1-888-845-4641 (US) / vikingrange.com |
FOIRE AUX QUESTIONS - TVDR3614BDB VIKING
Questions des utilisateurs sur TVDR3614BDB VIKING
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice TVDR3614BDB - VIKING et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TVDR3614BDB de la marque VIKING.
MODE D'EMPLOI TVDR3614BDB VIKING
LpkTVDR LP kit de conversion pour cuisinières tuscany
Contenu du kit de conversion de l'orifice PL
| Description Numéro de pièce/Size Quantité | ||
| Brûleurs de surface arrière (B) #78 1 | ||
| Brûleurs de surface arrière (C) #105 2 | ||
| Brûleurs de surface avant (D) #120 3 | ||
| Plaque Française (F) #90 1 | ||
| Étiquette de conversion PF030377 1 | ||
| Instructions de conversion du LPKTVDR 056242-000 1 | ||
REMARQUE : En fonction du modèle à convertir, certains orifices ne peuvent pas être utilisés.
RISQUE d'incendie/ d'explosion
Si les instructions de ce manuel ne sont pas parfaitement suivies, cela
peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.
CONSIGNES EN CAS D'ODEUR DE GAZ :
- NE PAS tenter d'allumer quelque appareil que ce soit.
- NE PAS toucher aux interrupteurs électriques.
- N'UTILISEZ aucun téléphone dans votre bâtiment.
- Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
- Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz.
Mise en GARDE
S'assurer que l'alimentation
électrique est désactivée
coupée au niveau du boîtier
de disjoncteurs lors de la conversion de
l'appareil.
Mise en GARDE
Avant de faire fonctionner l'appareil, toujours vérifier qu'il n'y a pas de fuites de gaz à l'aide
d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utiliser de flamme nue pour rechercher une fuite.

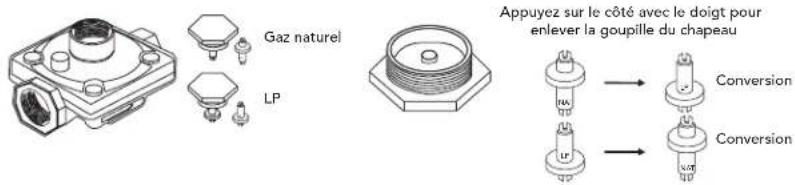

Conversion du régulateur
- Déposer l'écrou hexagonal du dessus du régulateur.
- Ôter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.
REMARQUE : Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affiche sur la partie inférieure du piston.
- Réinstaller l'écrou hexagonal sur le régulateur dans la configuration voulue.

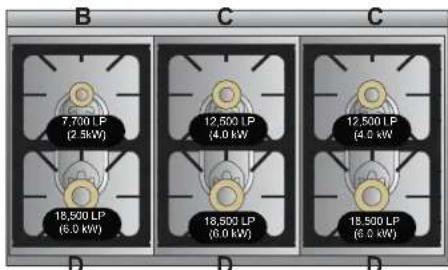

Emplacements de l'orifice
36 po W /4 Brûleurs de surface
48 po W /6 Brûleurs de surface

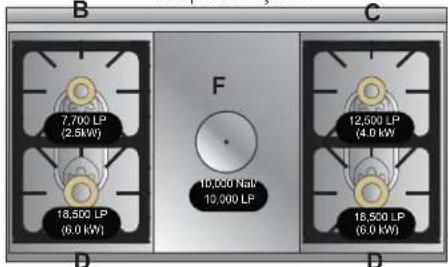

48 po W /4 Brûleurs de surface/ Plaque Française
48 po W /4 Brûleurs de surface/Induction
Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

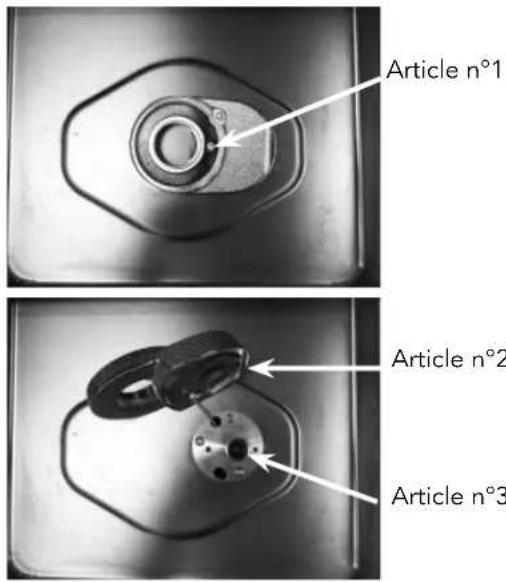

Conversion du brûleur de surface
-Localiser l'orifice approprié -Déposer tournevis à tête plate vis (Article n°1). - Poser la bride brûleur de côté - ne débranchez pas le câble de l'allumeur. (Article n°2). -Utiliser un tourne-écrou pour enlever l'orifice (Article n°3). - Remplacer par orifice correct - reportez-vous à la page précédente.
Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifices du brûleur de surface. Cette méthode permet d'éviter que les orifices tombent dans la cuisinière pendant la dépose.
- Après avoir remplacé l'orifice, remettez la bride brûleur Article #2.
- Poser à nouveau les vis et inverser la procédure pour la réinstallation.
REMARQUE : Pour installer correctement la tête du brûleur, tourner jusqu'à ce que la tête du brûleur se fixe dans la rainure.

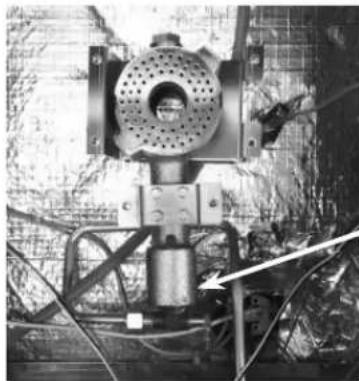

Conversion du brûleur de la plaque française

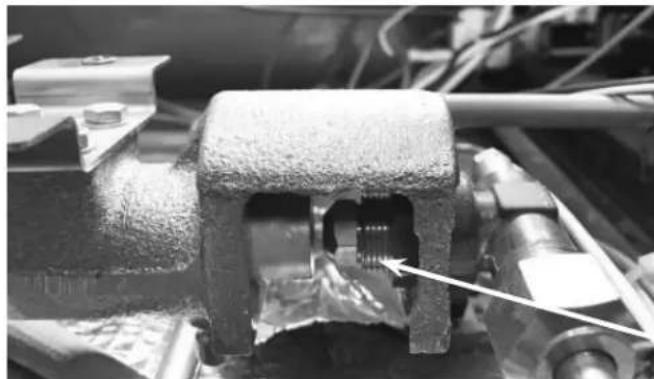

-Déposer la vis autour du brûleur. -Déposer les vis qui maintiennent la cuve. -Glisser la boîte des brûleurs avec impatience et sortez. -Orifice se trouve sous la bride de l'orifice, fixée au tube. -Utiliser un tourne-écrou pour enlever l'orifice.
Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifices du brûleur de surface. Cette méthode permet d'éviter que les orifices tombent dans la cuisinière pendant la dépose.
- Après le remplacement de l'orifice, réinstaller du brûleur boîte et la plaque française
la bride de l'orifice
Emplacement de l'étiquette de caractéristiques nominales
Lorsque la conversion du PL/Propane est terminée, remplir
L'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.
L'étiquette de caractéristiques nominales est située sous le panneau de commande.
Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)
ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
