Caractéristiques techniques	Hotte de cuisine THERMADOR CHMHP366W, type murale, largeur 36 pouces, finition en acier inoxydable.
Débit d'air	Jusqu'à 600 CFM (pieds cubes par minute), avec plusieurs niveaux de puissance.
Éclairage	Éclairage LED intégré pour une meilleure visibilité de la zone de cuisson.
Filtration	Filtres à graisse en acier inoxydable, lavables au lave-vaisselle.
Utilisation	Commandes tactiles pour une utilisation facile, avec options de minuterie.
Maintenance	Filtres à nettoyer régulièrement, entretien de la surface en acier inoxydable pour éviter les traces.
Sécurité	Système de sécurité intégré pour éviter les surchauffes.
Informations générales	Installation recommandée par un professionnel, garantie limitée du fabricant.

FOIRE AUX QUESTIONS - CHMHP366W THERMADOR

Comment installer la hotte THERMADOR CHMHP366W ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quel type de filtre dois-je utiliser avec la hotte THERMADOR CHMHP366W ?

La hotte utilise des filtres en aluminium lavables. Vous pouvez également utiliser des filtres à charbon pour les installations en mode recyclage.

Comment nettoyer les filtres de la hotte ?

Les filtres en aluminium peuvent être nettoyés à l'eau chaude savonneuse. Rincez-les soigneusement et laissez-les sécher complètement avant de les réinstaller.

La hotte THERMADOR CHMHP366W fait-elle du bruit ?

Un certain niveau de bruit est normal lors de l'utilisation. Si le bruit semble excessif, vérifiez que la hotte est correctement installée et que les filtres ne sont pas obstrués.

Quelle est la puissance d'aspiration de la hotte ?

La hotte THERMADOR CHMHP366W a une puissance d'aspiration maximum de 1200 m3/h.

Comment régler la vitesse de la hotte ?

Vous pouvez régler la vitesse de la hotte à l'aide du panneau de commande situé à l'avant de l'appareil. Il y a plusieurs niveaux de vitesse à choisir.

Que faire si la lumière de la hotte ne fonctionne pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si la lumière ne s'allume toujours pas, vérifiez les connexions électriques.

La hotte peut-elle être utilisée sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en mode recyclage avec des filtres à charbon, ce qui permet de l'utiliser sans conduit d'évacuation.

Quelle est la garantie pour la hotte THERMADOR CHMHP366W ?

La hotte est généralement couverte par une garantie limitée de 2 ans. Veuillez consulter votre manuel d'utilisation pour les détails spécifiques.

Comment résoudre un problème d'aspiration insuffisante ?

Vérifiez que les filtres ne sont pas obstrués et qu'ils sont correctement installés. Assurez-vous également que le conduit d'évacuation n'est pas obstrué.

MODE D'EMPLOI CHMHP366W THERMADOR

Table de matières (Français) 9

Instructions d'installation 10

Avant de commencer 10

Extension du couvre-conduit de 6 po pour hotte de cheminée murale .... 10

Rallonge télescopique pour hotte de cheminée mural... 11

Extension télescopique pour hotte murale .... 13

Soutien, accessoires, et pièces......page verso

Définitions de

SÉCURITÉ

AVERTISSEMENT

Ceci indique que le non respect de cet avertissement peut entraîner des blessures graves, voire la mort.

ATTENTION

Ceci indique que le non respect de cet avertissement peut entraîner des blessures légères ou modérées.

NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété.

Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.

Cet appareil électroménager de THERMADOR™

est fait par BSH Home Appliances LtD

Nous attendons de vos nouvelles!

Instructions d'installation

Avant de commencer

Avant de commencer lisez et conservez ces instructions.

ATTENTION

Avant de réparer ou de nettoyer l'appareil, débranchez l'alimentation au panneau de service et verrouillez l'interrupteur d'alimentation pour éviter que l'alimentation ne soit rétablie accidentellement.

Avertissement issu de la proposition 65:

Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

AVERTISSEMENT ISSU DE LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :

⚠ AVERTISSEMENT

Cancér et dommages à la reproduction – www.P65Warnings.ca.gov.

IMPORTANTE : Fixez la hotte avec conduit au mur avant d'installer la rallonge de conduit. Consultez la Instructions d'installation pour la ventilation avant d'installer la rallonge.

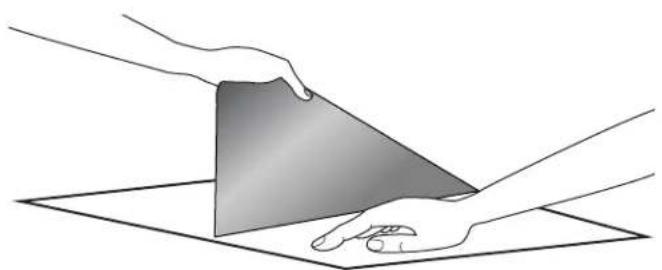

Enlevez le film protecteur

1. Retirez avec soin le film protecteur du couvercle du conduit et de la hotte avant le début de l'installation.
2. Maintenez le couvercle du conduit stable d'une main pendant que l'autre main enlève le film protecteur.

Extension du couvre-conduit de 6 po pour hotte de cheminée murale

Modèles de hotte compatibles

Les rallonges de conduit remplissent l'espace entre la hotte et les plafonds de 8 ou 9 pieds (2,4 ou 2,7 mètres).

Modèle 6" rallonge
HPCN36WS CHMHP366W
HPCN48WS CHMHP486W

Fixation de l'extension du couvre-conduit de 6 po pour hotte de cheminée murale Thermador Professional

1. Lors de l'installation d'une hotte avec conduit, il doit y avoir un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson. Pour établir le lieu d'installation de la hotte avec une rallonge de conduit, vous devez calculer la hauteur de la rallonge (consultez la Instructions d'installation pour la ventilation).

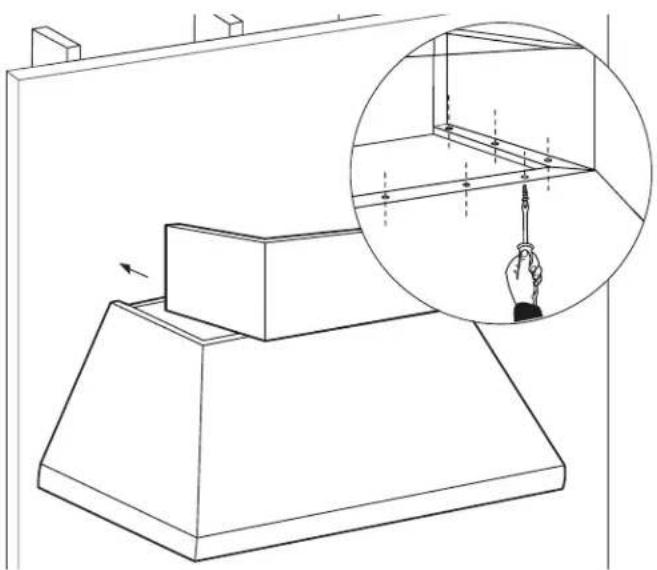

2. À partir de l'intérieur de la hotte, vissez dans le bas de la pièce de recouvrement les vis à tôle de 5/8 po (16 mm) fournies à travers les trous latéraux et avant, comme illustré sur la figure. (La quantité de vis fournies dépend des dimensions de la hotte.)

Rallonge télescopique pour hotte de cheminée mural

Les rallonges coulissantes sont conçues pour les plafonds de 10 pi (3 m).

Modèle Rallonge coulissante

HPCN36WS CHMHP36TW

HPCN36WS CHMHP36XTW

HPCN48WS CHMHP48TW

HPCN48WS CHMHP48XTW

Fixation de la rallonge télescopique pour hotte de cheminée mural Thermador Professional

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

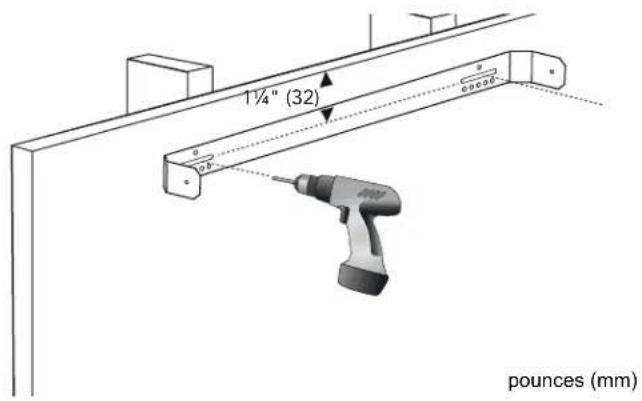

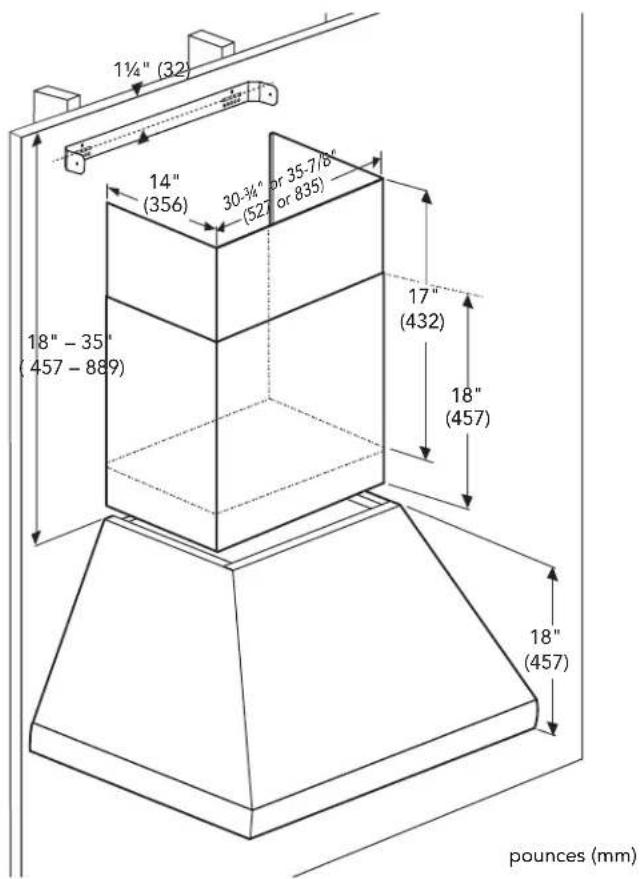

1. Repérez deux montants près du lieu d'installation. Le long des montants, mesurez 1-1/4'' (32 mm) du plafond au milieu du support.
2. Fixez le support aux montants du mur avec deux vis de 1/2" (13 mm) fournies. Assurez-vous que le support est de niveau.

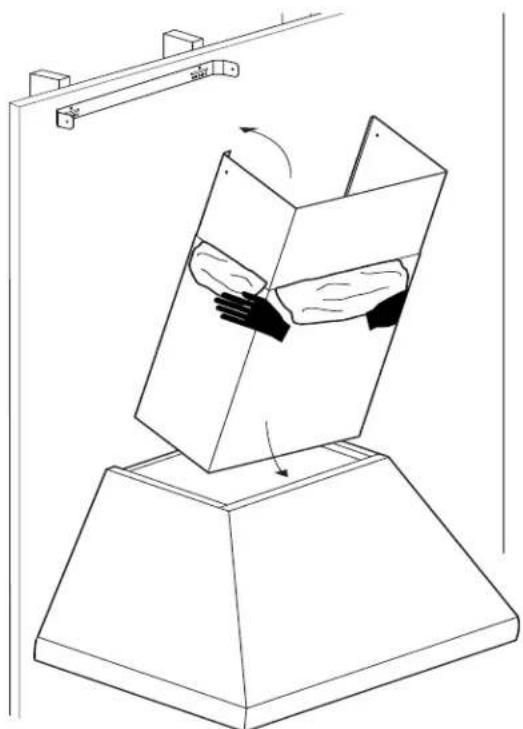

1. Insérez la pièce de recouvrement en angle puis faites-la pivoter vers le mur.

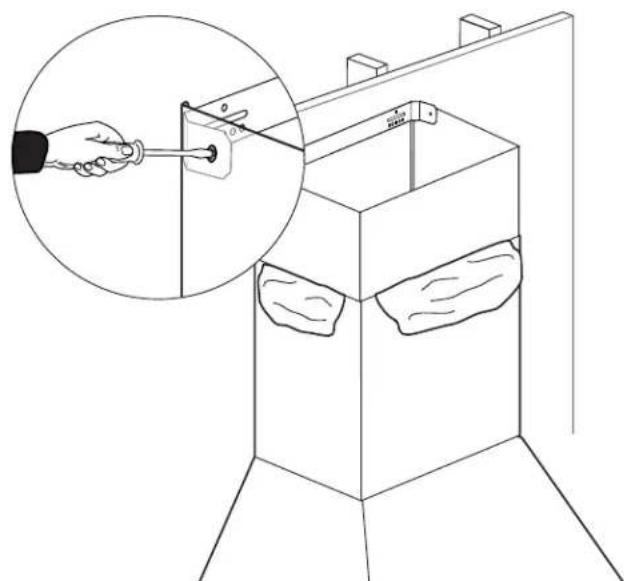

1. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

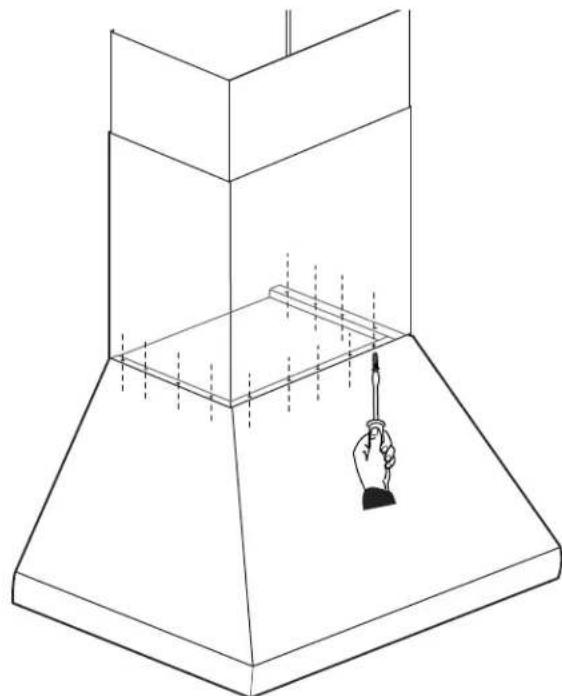

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Extension télescopique pour hotte murale

Les rallonges coulissantes sont conçues pour les plafonds de 12 pi. (3.6 m).

Modèle	8 - 9 pi. rallonge coulissante	10 - 12 pi. rallonge coulissante
PH30HWS DC3089W —
PH36HWS PH36GWS	DC3689W DC361012W
PH42GWS DC4289W —
PH48HWS PH48GWS	DC4889W DC481012W

Fixation de l'extension télescopique pour hotte murale Thermador Professional

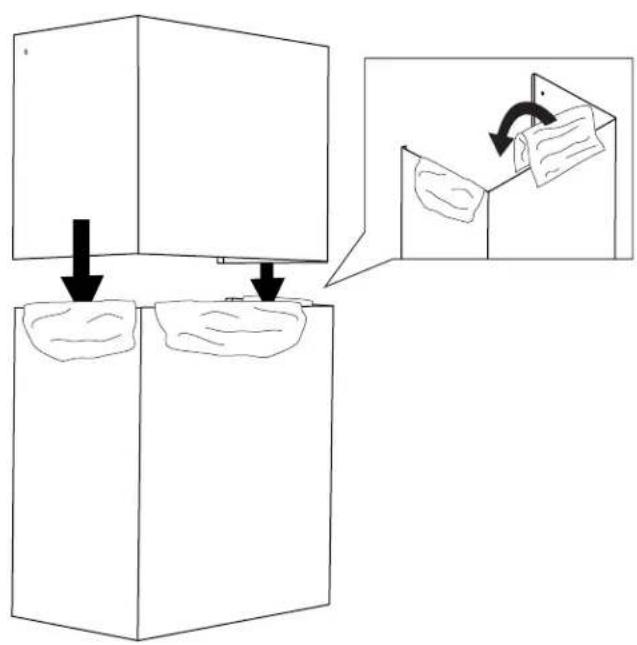

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

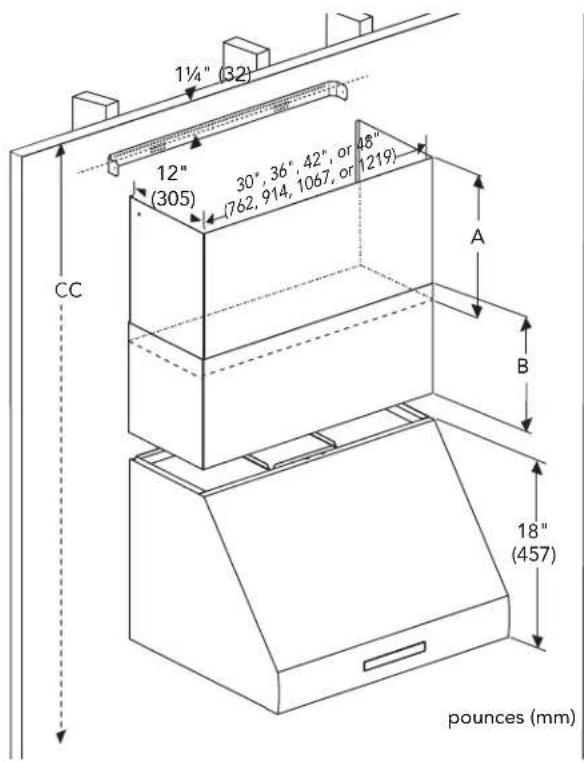

1¼" (32) 12" (305) 30", 36", 42", or (762, 914, 1067, or 48" (1219) A B 18" (457) pounces (mm)

8 - 9 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH30HWS DC3089W		14''(356)	11''(279)	8' - 9'1''(244 - 277 cm)
PH36HWS PH36GWS	DC3689W
PH42GWS DC4289W
PH48HWS PH48GWS	DC4889W

10 - 12 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH36HWS	DC361012W	32''(813)	30''(762)	9'6 – 12'2''(290 – 371 cm)
PH36GWS
PH48HWS	DC481012W
PH48GWS

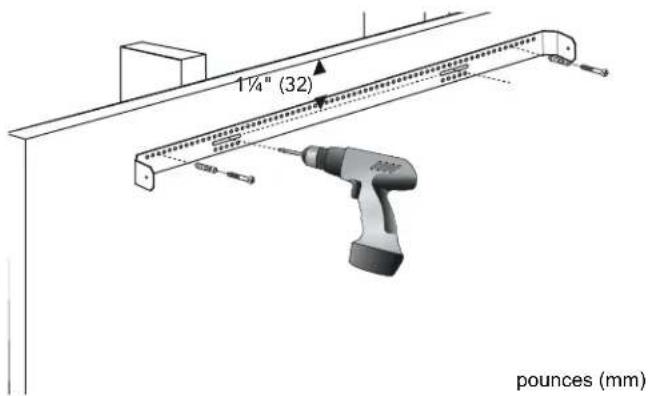

1. Repérez deux goujons au point de montage. Aux emplacements des montants du mur, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Aux extrémités du support, sélectionnez et marquez deux trous dans la rangée du haut. Percez 2 trous de montage de ∅ 6,3 mm (1/4"). Insérez deux ancrages muraux (fournis).

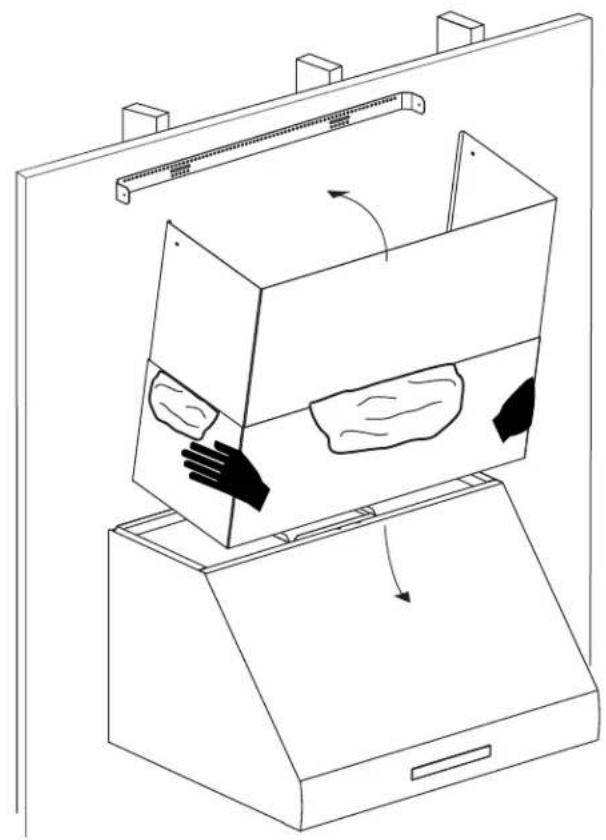

1. Montez le support aux montants muraux et aux emplacements des ancrages muraux à l'aide des vis 1/2" (13 mm) (fournies). Assurez-vous que le support est nivelé..

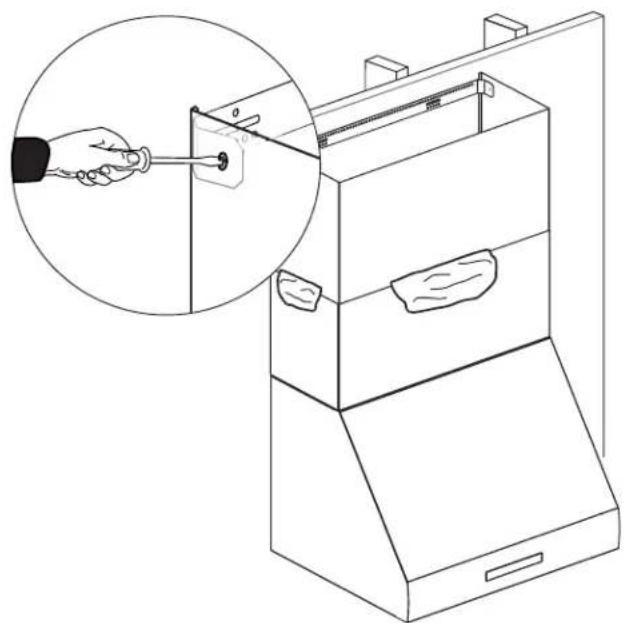

2. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Merci d'être un client Thermador!

Thermador s'engage à offrir tout le tout le support dont vous et votre appareil avez besoin afin que vous puissiez en profiter pleinement. N'hésitez pas à communiquer avec nous pour toute question. Nous serons heureux de vous aider avec des directives concernant le nettoyage et les soins, des conseils de cuisson, des accessoires, le dépannage et plus encore.

É.-U.:

1-800-735-4328

thermador.com/customer-care

Canada :

1-800-735-4328

Accessoires et pièces

Vous trouverez dans notre magasin d'accessoires en ligne des filtres, des produits nettoyants Thermador, des poêles teppanyaki, des plaques à frire, des pièces de rechange et plus encore.

É.-U.:

store.thermador.com/us

Canada :

Les filtres, pièces et accessoires peuvent être achetés auprès de nos distributeurs.

Marcone: 1-800-287-1627

Reliable Parts: 1-800-663-6060
