Caractéristiques Techniques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 cm x 50 cm x 30 cm
Débit d'air max	1200 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Filtre à graisse	Filtre en aluminium, lavable au lave-vaisselle
Éclairage	LED intégré
Niveau sonore	Max 65 dB
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à graisse à nettoyer régulièrement, remplacement des filtres à charbon si utilisé en mode recyclage
Sécurité	Système de sécurité contre la surchauffe
Garantie	2 ans
Accessoires inclus	Kit de montage, filtres à graisse

FOIRE AUX QUESTIONS - CHMHP36XTW THERMADOR

Comment nettoyer le filtre de la hotte THERMADOR CHMHP36XTW?

Pour nettoyer le filtre, retirez-le délicatement de la hotte et plongez-le dans de l'eau chaude savonneuse. Laissez-le tremper pendant environ 15 minutes, puis frottez doucement avec une brosse douce. Rincez à l'eau claire et laissez sécher complètement avant de le remettre en place.

La hotte ne s'allume pas, que faire?

Vérifiez d'abord que la hotte est correctement branchée et que l'interrupteur est en position 'on'. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Quel type d'ampoule dois-je utiliser pour la hotte THERMADOR CHMHP36XTW?

La hotte utilise des ampoules LED de type G9. Assurez-vous de remplacer les ampoules par des modèles compatibles pour un fonctionnement optimal.

Comment régler la puissance d'aspiration de la hotte?

La hotte THERMADOR CHMHP36XTW dispose de plusieurs niveaux de puissance. Utilisez les boutons de commande sur le panneau de contrôle pour sélectionner le niveau d'aspiration souhaité en fonction de vos besoins.

Y a-t-il une fonction de minuterie sur la hotte?

Oui, la hotte est équipée d'une fonction de minuterie qui vous permet de la programmer pour qu'elle s'éteigne automatiquement après une durée définie. Consultez le manuel d'utilisation pour plus de détails sur la configuration de cette fonction.

Que faire si la hotte émet un bruit excessif?

Un bruit excessif peut être causé par un filtre encrassé ou un moteur défectueux. Vérifiez le filtre et nettoyez-le si nécessaire. Si le bruit persiste, il est recommandé de contacter le service après-vente.

La hotte ne semble pas aspirer efficacement, que faire?

Assurez-vous que le filtre est propre et que l'évacuation de l'air n'est pas obstruée. Vérifiez également que la hotte est installée à la bonne hauteur au-dessus de la cuisinière. Si le problème persiste, contactez le service après-vente.

La hotte est-elle compatible avec une installation en mode recyclage?

Oui, la hotte THERMADOR CHMHP36XTW peut être installée en mode recyclage avec un kit de recyclage approprié, qui doit être acheté séparément. Consultez le manuel d'utilisation pour les instructions d'installation.

MODE D'EMPLOI CHMHP36XTW THERMADOR

Table de matières (Français) 9

Instructions d'installation 10

Avant de commencer 10

Extension du couvre-conduit de 6 po pour hotte de cheminée murale .... 10

Rallonge télescopique pour hotte de cheminée mural... 11

Extension télescopique pour hotte murale .... 13

Soutien, accessoires, et pièces......page verso

Définitions de

SÉCURITÉ

AVERTISSEMENT

Ceci indique que le non respect de cet avertissement peut entraîner des blessures graves, voire la mort.

ATTENTION

Ceci indique que le non respect de cet avertissement peut entraîner des blessures légères ou modérées.

NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété.

Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.

Cet appareil électroménager de THERMADOR™

est fait par BSH Home Appliances LtD

Nous attendons de vos nouvelles!

Instructions d'installation

Avant de commencer

Avant de commencer lisez et conservez ces instructions.

ATTENTION

Avant de réparer ou de nettoyer l'appareil, débranchez l'alimentation au panneau de service et verrouillez l'interrupteur d'alimentation pour éviter que l'alimentation ne soit rétablie accidentellement.

Avertissement issu de la proposition 65:

Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

AVERTISSEMENT ISSU DE LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :

⚠ AVERTISSEMENT

Cancér et dommages à la reproduction – www.P65Warnings.ca.gov.

IMPORTANTE : Fixez la hotte avec conduit au mur avant d'installer la rallonge de conduit. Consultez la Instructions d'installation pour la ventilation avant d'installer la rallonge.

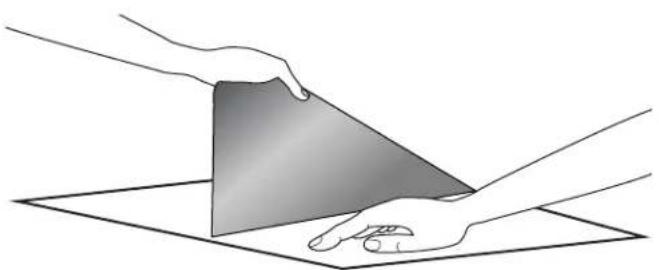

Enlevez le film protecteur

1. Retirez avec soin le film protecteur du couvercle du conduit et de la hotte avant le début de l'installation.
2. Maintenez le couvercle du conduit stable d'une main pendant que l'autre main enlève le film protecteur.

Extension du couvre-conduit de 6 po pour hotte de cheminée murale

Modèles de hotte compatibles

Les rallonges de conduit remplissent l'espace entre la hotte et les plafonds de 8 ou 9 pieds (2,4 ou 2,7 mètres).

Modèle 6" rallonge
HPCN36WS CHMHP366W
HPCN48WS CHMHP486W

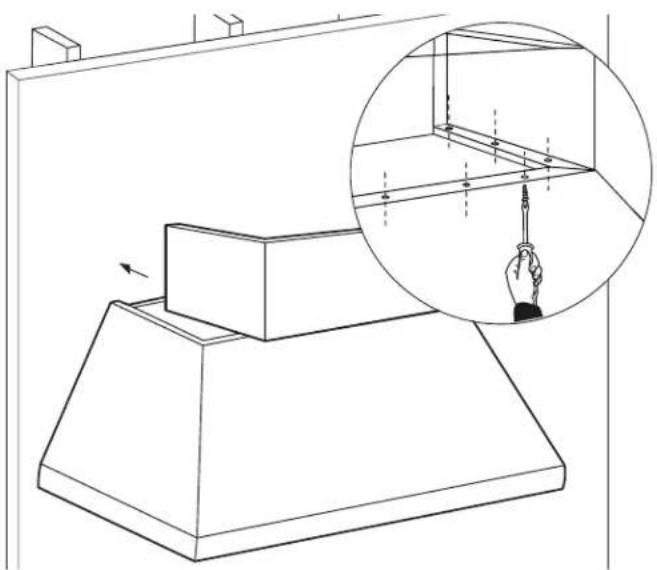

Fixation de l'extension du couvre-conduit de 6 po pour hotte de cheminée murale Thermador Professional

1. Lors de l'installation d'une hotte avec conduit, il doit y avoir un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson. Pour établir le lieu d'installation de la hotte avec une rallonge de conduit, vous devez calculer la hauteur de la rallonge (consultez la Instructions d'installation pour la ventilation).
2. À partir de l'intérieur de la hotte, vissez dans le bas de la pièce de recouvrement les vis à tôle de 5/8 po (16 mm) fournies à travers les trous latéraux et avant, comme illustré sur la figure. (La quantité de vis fournies dépend des dimensions de la hotte.)

Rallonge télescopique pour hotte de cheminée mural

Les rallonges coulissantes sont conçues pour les plafonds de 10 pi (3 m).

Modèle Rallonge coulissante

HPCN36WS CHMHP36TW

HPCN36WS CHMHP36XTW

HPCN48WS CHMHP48TW

HPCN48WS CHMHP48XTW

Fixation de la rallonge télescopique pour hotte de cheminée mural Thermador Professional

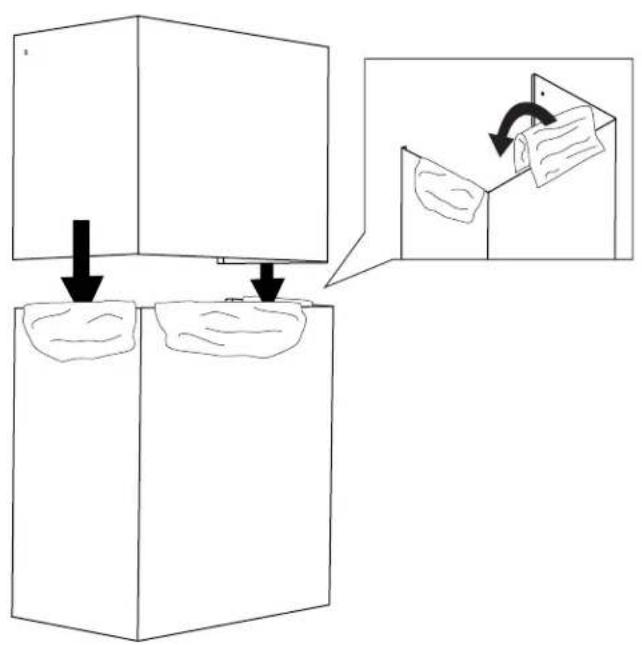

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

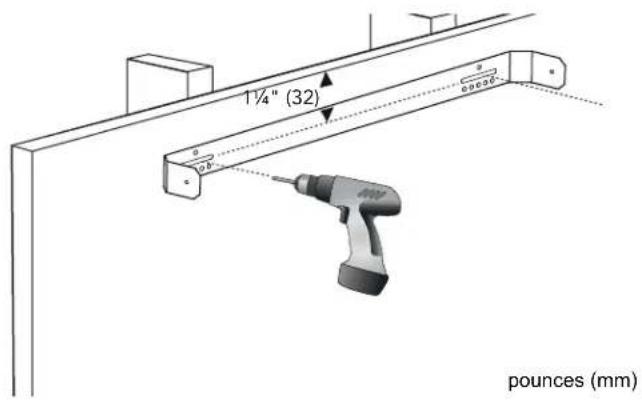

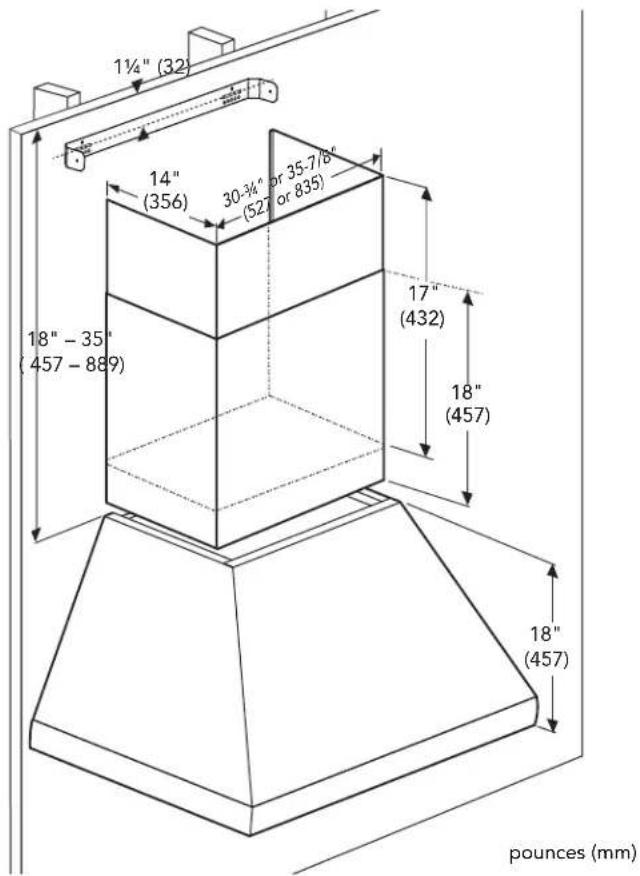

1. Repérez deux montants près du lieu d'installation. Le long des montants, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Fixez le support aux montants du mur avec deux vis de 1/2" (13 mm) fournies. Assurez-vous que le support est de niveau.

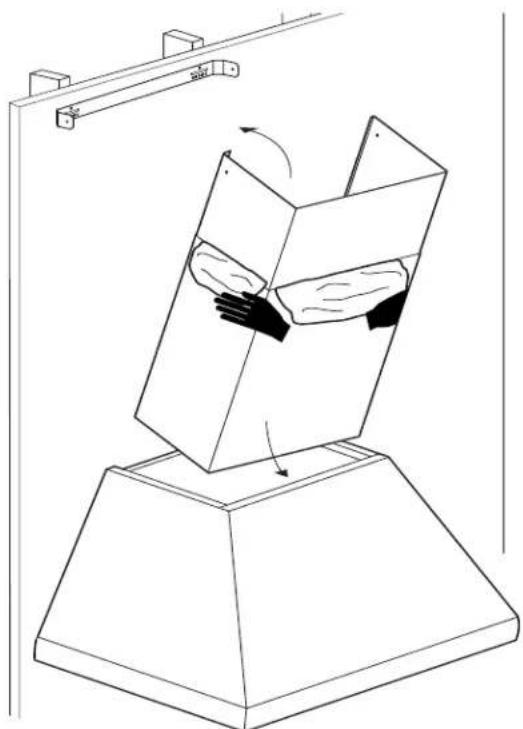

1. Insérez la pièce de recouvrement en angle puis faites-la pivoter vers le mur.

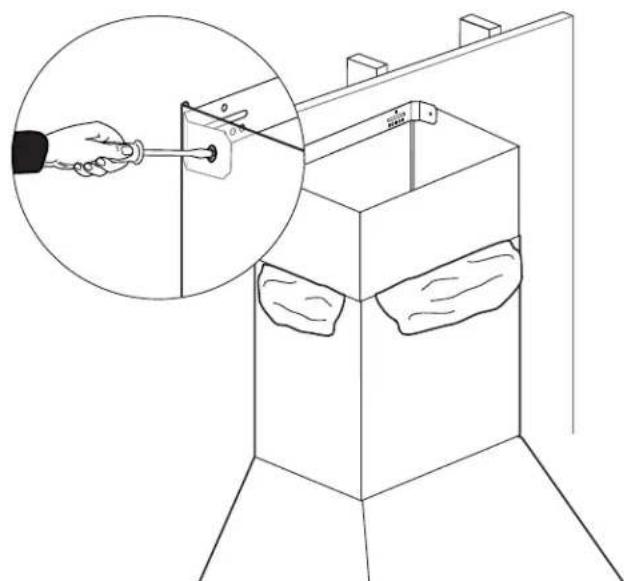

1. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

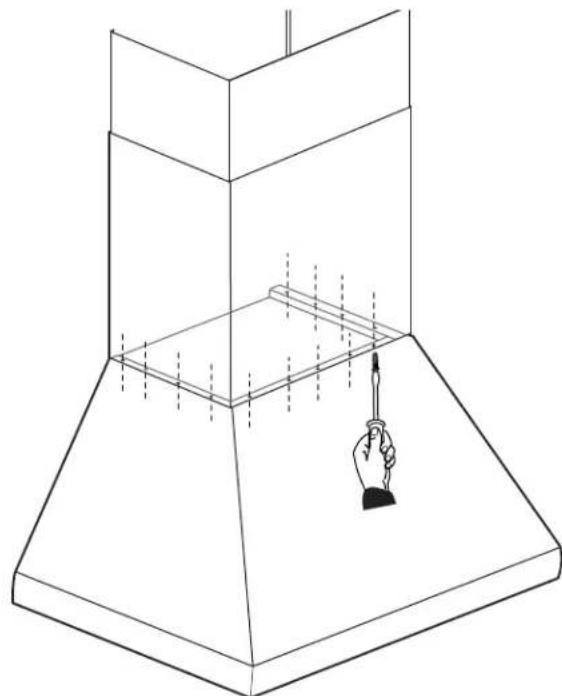

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Extension télescopique pour hotte murale

Les rallonges coulissantes sont conçues pour les plafonds de 12 pi. (3.6 m).

Modèle	8 - 9 pi. rallonge coulissante	10 - 12 pi. rallonge coulissante
PH30HWS DC3089W —
PH36HWS PH36GWS	DC3689W DC361012W
PH42GWS DC4289W —
PH48HWS PH48GWS	DC4889W DC481012W

Fixation de l'extension télescopique pour hotte murale Thermador Professional

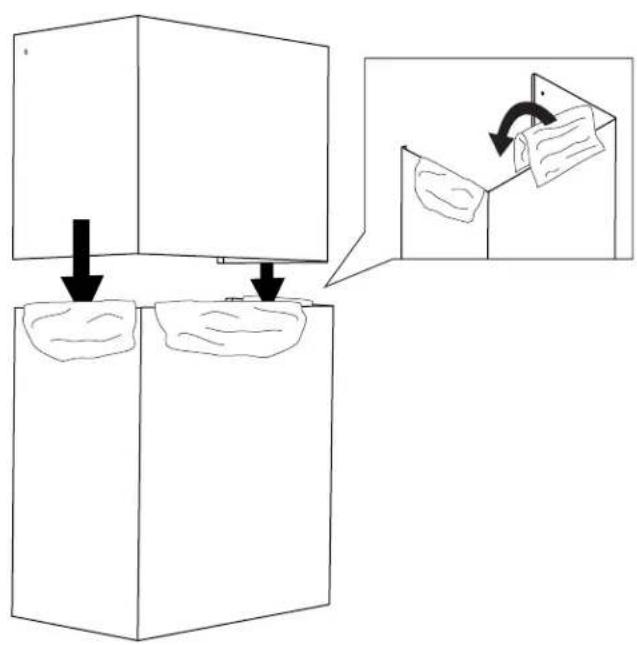

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

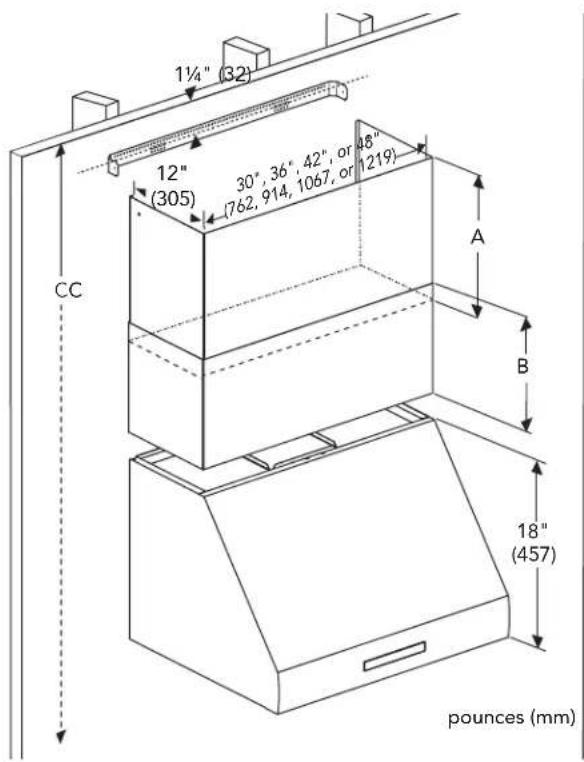

1¼" (32) 12" (305) 30", 36", 42", or (762, 914, 1067, or) 48" (1219) A B 18" (457) pounces (mm)

8 - 9 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH30HWS DC3089W		14''(356)	11''(279)	8' - 9'1''(244 - 277 cm)
PH36HWS PH36GWS	DC3689W
PH42GWS DC4289W
PH48HWS PH48GWS	DC4889W

10 - 12 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH36HWS	DC361012W	32''(813)	30''(762)	9'6 - 12'2''(290 - 371 cm)
PH36GWS
PH48HWS	DC481012W
PH48GWS

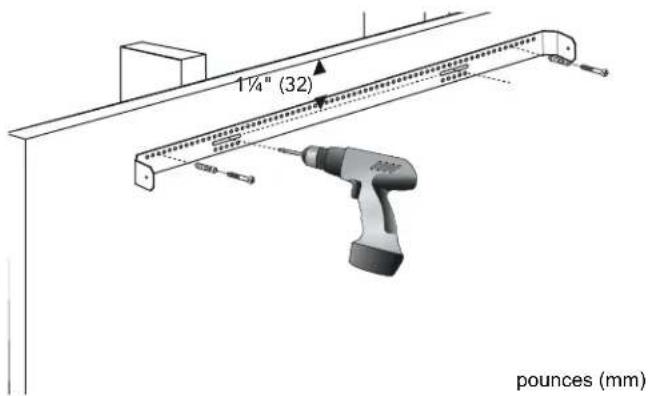

1. Repérez deux goujons au point de montage. Aux emplacements des montants du mur, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Aux extrémités du support, sélectionnez et marquez deux trous dans la rangée du haut. Percez 2 trous de montage de ∅ 6,3 mm (1/4"). Insérez deux ancrages muraux (fournis).

1. Montez le support aux montants muraux et aux emplacements des ancrages muraux à l'aide des vis 1/2" (13 mm) (fournies). Assurez-vous que le support est nivelé..

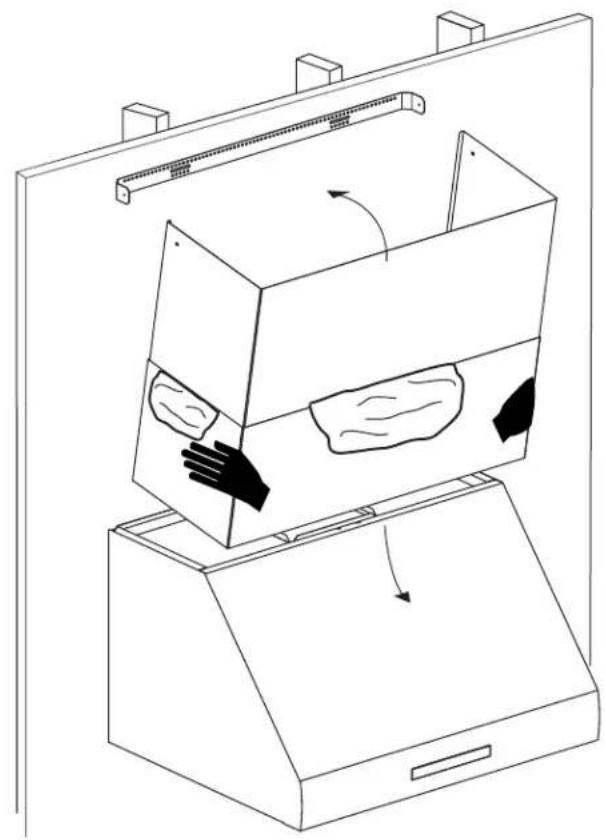

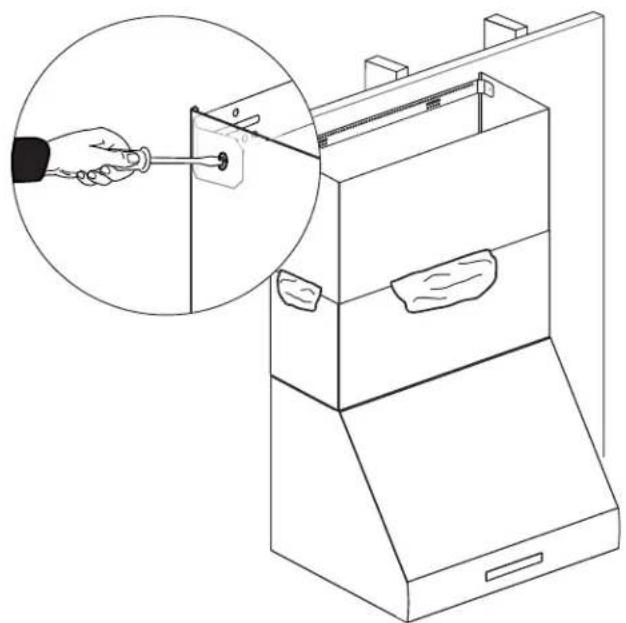

2. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.
