Type de produit	Tiroir chauffant
Marque	KitchenAid
Modèle	KEWS105SSS
Largeur hors-tout (modèle 24")	60,3 cm
Largeur encastrement (modèle 24")	56,5 cm
Hauteur encastrement	22,9 cm
Profondeur	57,8 cm
Poids approximatif	16 kg
Alimentation électrique	120 V, 60 Hz, 15 A, CA seulement
Prise requise	Prise à 3 alvéoles reliée à la terre
Fonctions	Réchauffage avec thermostat réglable (position Low à High)
Témoin lumineux	Oui, témoin "ON" visible à travers le cabochon
Matériau	Acier inoxydable brossé
Installation	Encastré, nécessite deux personnes, surface de support robuste et horizontale
Usage	Intérieur uniquement (pour finitions bronze huilé, verre noir/blanc)
Sécurité	Ne pas utiliser d'adaptateur ni de rallonge ; circuit distinct recommandé
Entretien	Nettoyer avec chiffon doux et détergent doux ; référer au guide d'utilisation
Pièces fournies	4 vis n°8-18 x 5/8", cabochon pour témoin lumineux
Accessoires en option	Façade personnalisée en bois, poignée personnalisée
Garantie	Consulter le guide d'utilisation et d'entretien ou contacter le marchand

FOIRE AUX QUESTIONS - KEWS105SSS KITCHENAID

Quelles sont les dimensions du tiroir chauffant KitchenAid KEWS105SSS ?

Le modèle 24" (61 cm) a une largeur hors-tout de 60,3 cm, une largeur d'encastrement de 56,5 cm, une hauteur d'encastrement de 22,9 cm et une profondeur de 57,8 cm. Des modèles 27" et 30" sont également disponibles.

Puis-je installer ce tiroir chauffant sous un four ?

Oui, le tiroir chauffant peut être installé sous un four simple. Consultez la documentation du four pour les exigences d'installation spécifiques.

Quel type de prise électrique est nécessaire ?

Une prise à 3 alvéoles reliée à la terre sur un circuit de 120 V, 60 Hz, 15 A est requise. N'utilisez pas d'adaptateur ni de rallonge.

Comment régler la température du tiroir chauffant ?

Tournez le bouton de commande de la température de la position OFF (arrêt) à HI (élevée) ou à un niveau intermédiaire pour réchauffer les aliments.

Puis-je personnaliser la façade du tiroir ?

Oui, vous pouvez installer une façade personnalisée en bois. Utilisez les vis fournies et percez un trou de 5/16" (7,9 mm) pour le cabochon du témoin lumineux.

Le tiroir chauffant est-il adapté pour une utilisation en extérieur ?

Seuls les modèles avec finitions bronze huilé, verre noir ou verre blanc sont approuvés pour l'intérieur. Pour une installation extérieure, suivez les dimensions d'ouverture et installez sur un dispositif permanent.

Comment nettoyer le tiroir chauffant ?

Utilisez un chiffon doux et un détergent doux. Évitez les nettoyants abrasifs. Consultez le Guide d'utilisation et d'entretien pour des instructions détaillées.

Que faire si le tiroir ne chauffe pas ?

Vérifiez que le fusible domestique est intact et que le disjoncteur n'est pas déclenché. Assurez-vous que le tiroir est branché et que la prise est alimentée. Si le problème persiste, contactez le service après-vente.

Quelles sont les précautions de sécurité importantes ?

Ne retirez pas la broche de liaison à la terre, n'utilisez pas d'adaptateur ni de rallonge. Branchez uniquement sur une prise à 3 alvéoles reliée à la terre. Un circuit distinct est recommandé.

Où se trouve la plaque signalétique ?

La plaque signalétique est située au-dessus de la glissière de gauche. Vous devez retirer le tiroir pour la voir.

MODE D'EMPLOI KEWS105SSS KITCHENAID

Outilage et pièces....8

Exigences d'emplacement....8

Spécifications électriques....9

INSTRUCTIONS D'INSTALLATION....10

Installation du tiroir-réchaud....10

Achever l'installation....10

INSTRUCTIONS D'INSTALLATION DE LA FACADE DU

TIROIR PERSONNALISÉ POUR TIROIR-RÉCHAUD.....11

Outillage et pièces....11

Installation du panneau de la façade du tiroir personnalisé.....11

IMPORTANT:

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire

■ Tournevis Phillips ■ Perceuse ■ Scie à guichet de 1 ^3/8 " (3,5 cm)

Pièces fournies

■ 4 vis n° 8-18 x 5/8" ■ Cabochon (pour les modèles avec panneaux prêts-à-installer)

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir "Spécifications électriques".

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Il est nécessaire d'utiliser les dimensions de l'ouverture à découper indiquées. Ces dimensions prennent en compte les dégagements de séparation minimums à respecter. ■ L'espace d'installation doit permettre la formation d'une enceinte complète autour de la partie encastrée du tiroir-réchaud. ■ Une source d'électricité avec liaison à la terre est nécessaire. Voir la section "Spécifications électriques". La prise électrique doit être située dans le mur arrière du côté droit de l'ouverture ou dans un placard adjacent. La prise doit être encastrée. Si la prise électrique est située dans un placard adjacent, un trou de diamètre 1 ^3/8 " (3,5 cm) minimum doit avoir été percé à l'arrière de l'ouverture ou de la surface de support pour faire passer le cordon d'alimentation. La surface de support du tiroir-réchaud doit être robuste, horizontale et en affleurement avec le bas de l'ouverture découpée dans le placard. ■ Les tiroirs-réchauds avec panneaux en bronze huilé, en verre noir ou verre blanc sont approuvés pour utilisation à l'intérieur uniquement.

Pour le meilleur rendement, vérifier que le tiroir-réchaud est d'aplomb avant d'achever l'installation. Il est impossible de régler l'aplomb du tiroir-réchaud après son installation. Si l'installation n'est pas d'aplomb, la porte risque de s'ouvrir ou de ne pas fermer hermétiquement, ce qui laissera la chaleur s'échapper.

REMARQUE : En cas d'installation du tiroir-réchaud en dessous d'un autre produit, consulter la documentation du produit pour connaître les exigences d'installation.

Dimensions du produit

TAILLE DU TIROIR- RÉCHAUD	LARGEUR HORS- TOUT (A)	LARGEUR DE L'ENCASTRE- MENT (B)	HAUTEUR DE L'ENCASTRE- MENT (C)
24" (61 cm)	23 34 " (60,3 cm)	22 14 " (56,5 cm) 9"	(22,9 cm)
27" (68,6 cm)	26 34 " (67,9 cm)	25 14 " (64,1 cm) 9"	(22,9 cm)
30" (76,2 cm)	29 34 " (75,6 cm)	28 14 " (71,8 cm) 9"	(22,9 cm)

Dimensions du placard

Vue latérale du placard

Vue avant du placard

TAILLE DU TIROIR-RÉCHAUD	LARGEUR DE L'OUVERTURE (A)	LARGEUR DU PLACARD MIN. (B)
24" (61 cm) 22 12 " (57,1 cm) 24" (61 cm)
27" (68,6 cm)	25 12 " (64,8 cm)	27" (68,6 cm)
30" (76,2 cm)	28 12 " (72,4 cm)	30" (76,2 cm)

Le tiroir-réchaud peut être installé pour usage intérieur en configuration simple ou double ou être installé sous un four simple. L'illustration présente la configuration de deux tiroirs-réchauds installés sous un four simple.

REMARQUE : Il est impossible de régler l'aplomb du tiroir-réchaud après son installation.

Pour une installation à l'extérieur, suivre les dimensions de l'ouverture à découper indiquées ci-dessus. Installer le tiroir-réchaud d'extérieur sur un dispositif permanent.

Façade de tiroir avec panneau personnalisé en bois

Si vous prévoyez d'installer un panneau personnalisé en bois assorti à vos placards, nous vous recommandons de consulter un ébéniste ou un menuisier qualifié. L'arrière du panneau en bois doit être scellé pour éviter tout dommage dû à l'humidité.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

IMPORTANT : Le tiroir-réchaud doit être correctement relié à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien de l'électricité, CSA C22.1.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible. On recommande également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommandé de raccorder le tiroir-réchaud sur un circuit distinct exclusif à cet appareil. La plaque signalétique est située au-dessus de la glissière de gauche. Il est nécessaire de retirer le tiroir-réchaud pour voir la plaque signalétique. Voir l'illustration ci-dessous.

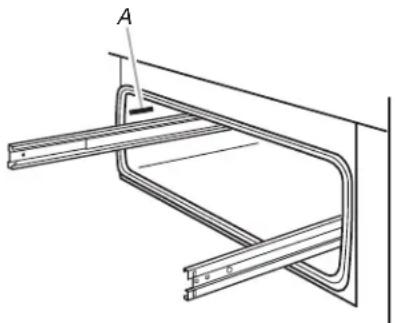

A. Plaque signalétique

Instructions d'installation

Installation du tiroir-réchaud

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le tiroir-réchaud.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher la source de courant électrique. À l'aide de deux personnes ou plus, placer le tiroir-réchaud à proximité de son emplacement définitif. Ôter et jeter les matériaux d'emballage, le ruban adhésif et le film du tiroir-réchaud. Enlever et conserver à part les grilles et autres pièces se trouvant à l'intérieur du tiroir-réchaud.
2. Vérifier que le bouton de commande de la température du tiroir-réchaud est réglé à la position OFF (arrêt).
3. Placer le tiroir-réchaud sur une surface robuste de niveau avec l'ouverture découpée.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le cordon d'alimentation sur la prise à 3 alvéoles reliée à la terre.
2. Faire glisser le tiroir-réchaud à moitié dans l'ouverture découpée.
3. Ouvrir le tiroir-réchaud et pousser légèrement contre le panneau avant et faire glisser le tiroir complètement dans le placard jusqu'à ce que les rebords du panneau avant soient en contact avec la face du placard.
4. Utiliser les deux vis n° 8-18 x 5/8" fournies pour fixer le cadre du tiroir-réchaud sur le placard.

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour l'utilisation et le nettoyage du tiroir-réchaud, lire le Guide d'utilisation et d'entretien.
5. Tourner le bouton de commande de la température à HI (élevée) ; le témoin devrait s'allumer.

Si le(s) tiroir(s)-réchaud(s) ne fonctionne(nt) pas, contrôler ce qui suit :

■ Les fusibles du domicile sont intacts et serrés ; le disjoncteur n'est pas déclenché. ■ Le tiroir-réchaud est branché et la prise de courant est correctement alimentée.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du Guide d'utilisation et d'entretien ou contacter le marchand chez qui vous avez acheté votre tiroir-réchaud.

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire

■ Tournevis Phillips ■ Perceuse et forets appropriés

Pièces fournies

■ 6 vis n° 8-18 x ½" ■ Cabochon pour témoin lumineux

Pièces nécessaires

■ Façade du tiroir personnalisé ■ Poignée personnalisée (facultative) ■ Adhésif recommandé pour coller le plastique et le bois

Installation du panneau de la façade du tiroir personnalisé

L'interface du tiroir-réchaud permet d'installer une gamme modeste de panneaux de différentes dimensions. Les dimensions du panneau devraient être choisies par le client et son entrepreneur de manière à produire l'effet désiré. On recommande qu'un menuisier qualifié fabrique et installe la façade du tiroir personnalisé et qu'il monte une ou des poignée(s) assorties aux placards adjacents.

1. Installer le tiroir-réchaud conformément aux instructions fournies.
2. Passer à la réalisation de la façade du tiroir personnalisé. Les dimensions minimales et maximales de la façade du tiroir personnalisé figurent ci-dessous. Les dimensions de la façade du tiroir personnalisé varieront en fonction des caractéristiques d'installation spécifiques du tiroir-réchaud. L'épaisseur du panneau peut varier. Il faut faire en sorte que la façade du tiroir personnalisé du tiroir-réchaud soit en affleurement avec les placards adjacents.

Modèle A - MAX B - MAX A - MIN B - MIN

24" (61 cm)Tiroir-réchaud	23 34 "(60,3 cm)	10 516 "(26,2 cm)	23"(58,4 cm)	9 116 "(23,0 cm)
27" (68,6 cm)Tiroir-réchaud	26 34 "(67,9 cm)	10 516 "(26,2 cm)	26"(66,1cm)	9 116 "(23,0 cm)
30" (76,2 cm)Tiroir-réchaud	29 34 "(75,6 cm)	10 516 "(26,2 cm)	29"(73,7cm)	9 116 "(23,0 cm)

1. Il est recommandé d'appliquer une finition en polyuréthane (vernis yacht) de première qualité sur la surface en bois intérieure, si une façade de tiroir personnalisé poreuse ou en bois est installée.

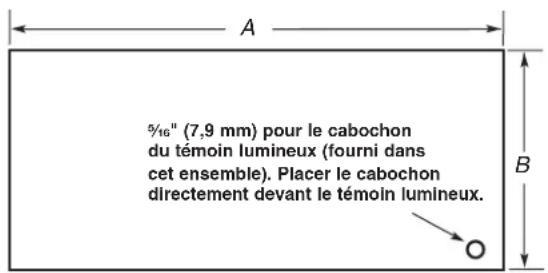

2. Pour le cabochon, percer un trou de 5/16" (7,9 mm) de diamètre à travers le côté apparent de la façade du tiroir personnalisé. Ce trou permettra de visualiser le témoin lumineux "ON" (en marche) à travers la façade du tiroir personnalisé. Pour fixer le cabochon, utiliser un adhésif recommandé pour coller le plastique et le bois.
3. Installer une poignée personnalisée (non fournie) à travers la façade du tiroir personnalisé.
4. Pour fixer la façade du tiroir personnalisé au tiroir en acier inoxydable, insérer six vis à travers les trous de passage de la façade du tiroir dans le panneau en bois ou le panneau personnalisé.

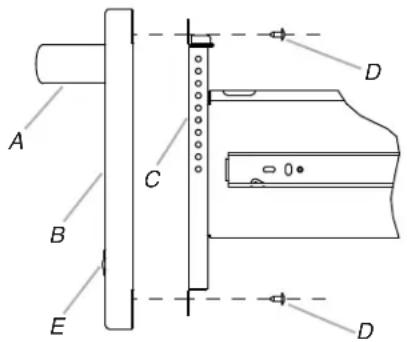

A. Poignée facultative B. Panneau de porte personnalisé C. Façade du tiroir-réchaud D. 6 vis n° 8-18 x 3/4" E. Cabochon
