M27FHD240C - Moniteur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur gaming 27 pouces
Marque	LC-Power
Modèle	M27FHD240C
Taille d'écran	27 pouces (16:9)
Type de dalle	VA
Rétroéclairage	LED
Résolution native	1920 x 1080 (Full HD)
Taux de rafraîchissement	240 Hz (DP 1.2 / HDMI 2.0)
Temps de réponse	MPRT 1 ms
Luminosité	300 cd/m² (typique)
Taux de contraste	3000:1
Angles de vision	178° horizontaux / 178° verticaux
Connectivité vidéo	1x DisplayPort 1.2, 1x HDMI 2.0, 2x HDMI 1.4
Connectivité audio	Sortie audio (jack 3,5 mm)
Haut-parleurs intégrés	Non
Fonctions gaming	Adaptive Sync, MPRT, GamePlus (réticule, etc.), modes ECO (Standard, Photo, Film, Jeu, FPS, RTS)
Filtre lumière bleue	Oui
Montage VESA	75 x 75 mm
Alimentation	Adaptateur secteur 12 V CC, 4 A
Dimensions (avec socle)	616,2 x 331 x 511,8 mm
Dimensions (sans socle)	616,2 x 367,2 x 96,3 mm
Poids net	5,9 kg
Poids brut	7,84 kg
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humide ; ne pas utiliser de solvants, benzène, ammoniac ou nettoyants abrasifs.
Sécurité	Ne pas exposer à l'humidité, à la pluie ou à d’autres liquides ; ne pas ouvrir le boîtier ; ne pas obstruer les orifices de ventilation ; éviter les chocs.
Réparabilité	Pièces détachées non spécifiées ; intervention par un technicien qualifié recommandée en cas de dysfonctionnement.

FOIRE AUX QUESTIONS - M27FHD240C LC-Power

Comment installer le socle du moniteur ?

Placez le moniteur sur la mousse de protection. Retirez le couvercle de la charnière, fixez l'ensemble de l'arbre au support avec les vis fournies, puis insérez l'ensemble dans la rainure arrière et verrouillez-le. Tenez le support pour soulever délicatement le moniteur.

Comment nettoyer l'écran ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et propre légèrement humidifié avec de l'eau. N'utilisez jamais de solvants, d'ammoniac, de benzène ou de nettoyant abrasif.

Pourquoi le voyant LED clignote-t-il en bleu ?

Un clignotement bleu indique qu'aucune source vidéo n'est détectée ou que la tension est trop faible. Vérifiez que l'ordinateur est allumé et que les câbles vidéo sont correctement branchés.

Comment activer le mode Adaptive Sync ?

Adaptive Sync est désactivé par défaut. Connectez votre PC via DisplayPort ou HDMI, puis activez la fonction dans le menu OSD (Autre > Synchronisation adaptative) et dans les paramètres de votre carte graphique (FreeSync/G-Sync compatible).

Quelle résolution et quel taux de rafraîchissement puis-je obtenir ?

La résolution maximale est 1920x1080. Avec DisplayPort ou HDMI 2.0, vous pouvez atteindre 240 Hz. Avec HDMI 1.4, le maximum est 120 Hz.

Comment régler les paramètres via le menu OSD ?

Appuyez sur le bouton M pour ouvrir le menu OSD. Utilisez les flèches haut/bas pour naviguer, appuyez à nouveau sur M pour valider, et sur E pour quitter.

Puis-je utiliser un support mural ?

Oui, le moniteur est compatible VESA 75x75 mm. Utilisez les quatre vis longues de 35 mm fournies pour fixer le support mural (non inclus). Assurez-vous que la mousse protège l'écran lors de la manipulation.

Le moniteur a-t-il des haut-parleurs intégrés ?

Non, il n'y a pas de haut-parleurs. Utilisez la sortie audio (jack 3,5 mm) pour brancher des enceintes ou un casque.

Comment basculer entre les modes ECO et GamePlus ?

Appuyez sur la flèche ▼ pour accéder aux modes GamePlus (réticule, etc.) et sur la flèche ▲ pour les modes ECO (Standard, Photo, Film, Jeu, FPS, RTS).

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est branché et que le câble d'alimentation est bien connecté. Assurez-vous que la prise murale fonctionne. Si le voyant LED reste éteint, contactez un technicien.

MODE D'EMPLOI M27FHD240C LC-Power

1. Précautions relatives à la sécurité
2. Entretien
3. Contenu de la boîte

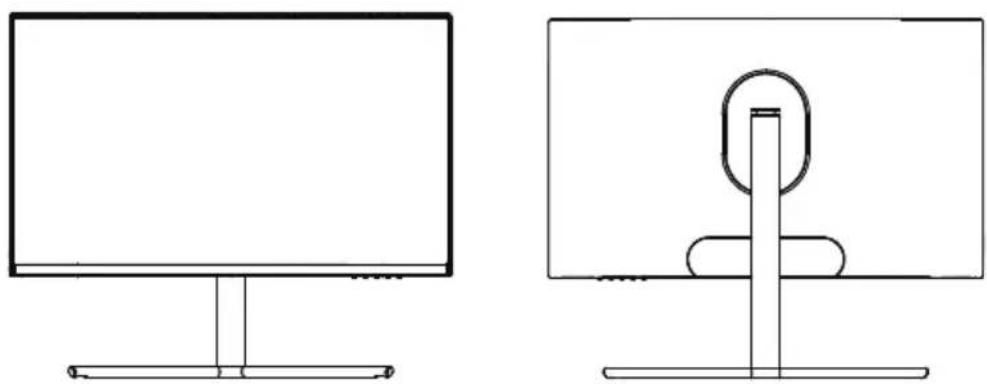

4. Description du produit
5. Installation du socle
6. Montage mural
7. Utilisation de base
8. Témoin lumineux
9. Menu OSD
10. Modes éco et Gameplus
11. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides.

Afin d'éviter tout choc dû à des risques électriques ou mécaniques, n'ouvrez pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne heurtez pas et ne laissez pas tomber le moniteur.

2. Maintenance

ATTENTION : Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran anti-statique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• En cas de liquide renversé dans les orifices de ventilation, n'utilisez plus le moniteur. Veuillez contacter un technicien de maintenance professionnel.

Rappel légal :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux États-Unis et dans d'autres pays.

3. Contenu de la boîte

Vis x 3 (pour installation sur support)

Câble d'alimentation européen x 1 Câble d'alimentation britannique x 1

Adaptateur de courant x 1

Tournevis x 1

LGPOWER LC-M27-FHD-240-C MONITEUR GAMING Mode d'emploi

Mode d'emploi x 1

Des vis supplémentaires peuvent être fournies servant de vis de secours.

4.1 - Boutons du moniteur

1 Menu des boutons M : appuyez sur le bouton pour afficher le menu OSD ou accéder aux sous-menus. 2 ▼ Flèche du bas : Appuyer pour descendre dans les menus. 3 ▲ Flèche du haut : Appuyer pour monter dans les menus. 4 Bouton de sortie E : Appuyez pour quitter. 5 Bouton d'alimentation : Appuyez pour allumer ou éteindre le moniteur. 6 Voyant DEL : Change de couleur pour indiquer l'état.

4.2 - Ports du moniteur

7 10

7 Sortie audio : Insérez le câble audio pour obtenir des signaux audio de sortie. 8 Connecteurs DP : insérez une extrémité du câble DP dans la sortie DP de l'ordinateur et connectez l'autre extrémité au port DP du moniteur. 9 Connecteurs HDMI : insérez une extrémité du câble HDMI dans la sortie HDMI de l'ordinateur et connectez l'autre extrémité au port HDMI du moniteur. 10 Connecteur d'alimentation : Insérez le câble d'alimentation pour alimenter le moniteur.

5. Installation du socle

Maintenez la mousse en place sous le moniteur avant de fixer le support.

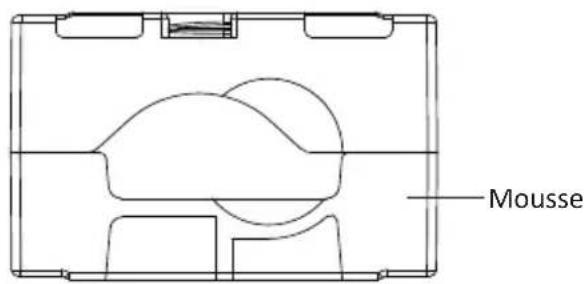

1. Ouvrez l'emballage, sortez-en le produit sans retirer la mousse et posez-le délicatement sur un bureau ou une table.

Mousse

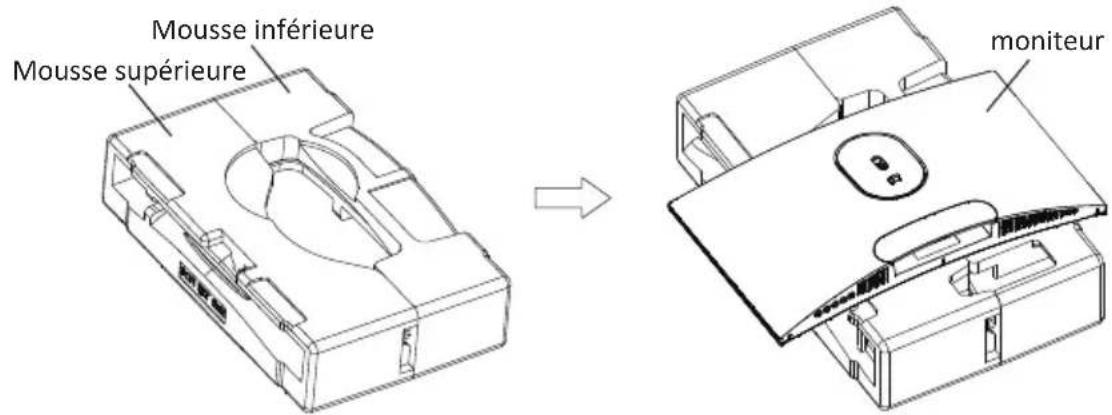

1. Placez les mousses supérieure et inférieure sur la table et disposez le moniteur sur la mousse.

Mousse inférieure Mousse supérieure moniteur

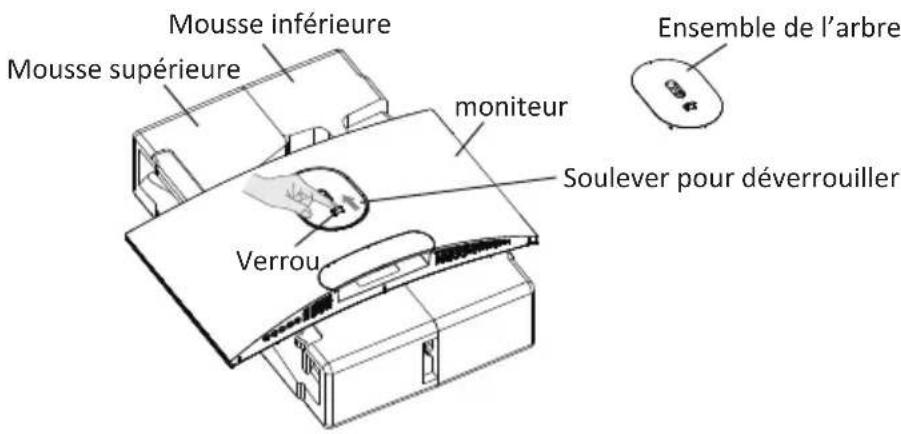

1. Soulevez le verrou et retirez le couvercle de la charnière de la manière indiquée ci-dessous.

Mousse inférieure Mousse supérieure moniteur Verrou Soulever pour déverrouiller Ensemble de l'arbre

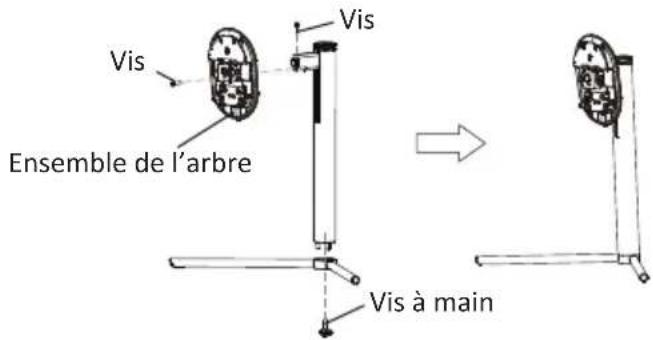

1. Sortez l'ensemble de l'arbre et le support, puis fixez-les ensemble à l'aide de vis PM5 x 11mm, comme indiqué avec la figure ci-dessous, puis verrouillez le socle et le support à l'aide des vis à main.

Vis Ensemble de l'arbre Vis à main

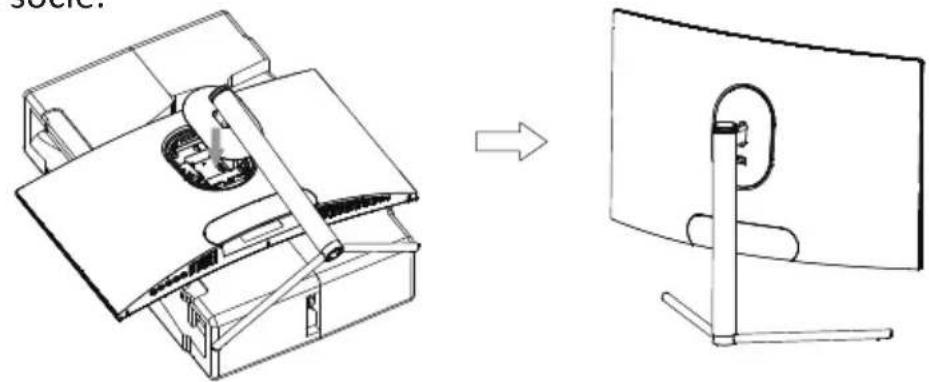

1. Comme indiqué sur les images suivantes, mettez les composants terminés à l'étape 4 dans la rainure renfoncée située sur le boîtier arrière. Appuyez doucement sur le support pour faire entrer l'ensemble de l'arbre dans le verrou, puis tenez-le au milieu du support pour soulever le corps deux fois. Vous pouvez utiliser la boucle pour vous assurer de fixer correctement l'assemblage du socle.

Pour le désassemblage, suivez la procédure inverse, en vous assurant de poser le moniteur sur une surface plane préalablement au retrait du socle.

1. Tenez le support avec les deux mains pour le placer sur un bureau plat et branchez le câble de l'appareil.

Remarque : Pendant le processus de redressement de l'appareil, afin d'éviter la casse, ne tenez pas directement l'écran à pleine main ; l'amplitude de levage est de 100 mm, et l'effet anti-dérapant doit être pris en compte lors de l'extraction.

6. Montage mural

Accessoires VESA et/ou de fixation non inclus.

1. Ouvrez le paquet, retirez la mousse des couvercles supérieur et inférieur, alignez-le sur la table; retirez le sac fin du moniteur, puis placez le corps sur le paquet intérieur et retirez rapidement l'ensemble de l'arbre.

Ensemble de l'arbre

1. Trouvez les quatre crampons de fer hexagonaux ayant une hauteur de 35 mm dans le sac d'accessoires, fixez-les dans les trous filetés M4 situés à l'arrière de la rainure renfoncée à l'aide d'un tournevis (les vis sont amovibles, pour éviter la casse, la mousse dragon Pauli doit impérativement rester sur l'écran)

Vis 35mm x 4

1. Installez le moniteur sur le mur, le support ou le luminaire comme vous le souhaitez.

Mur

Socle de fixation

(Non fourni)

7. Utilisation de base

Branchez une extrémité du câble DisplayPort (DP) dans la carte graphique du PC. Par souci de commodité, un câble DP et un câble HDMI sont inclus. Vous pouvez également utiliser un câble HDMI.

1. Branchez l'autre extrémité du câble sur le connecteur correspondant de votre moniteur.

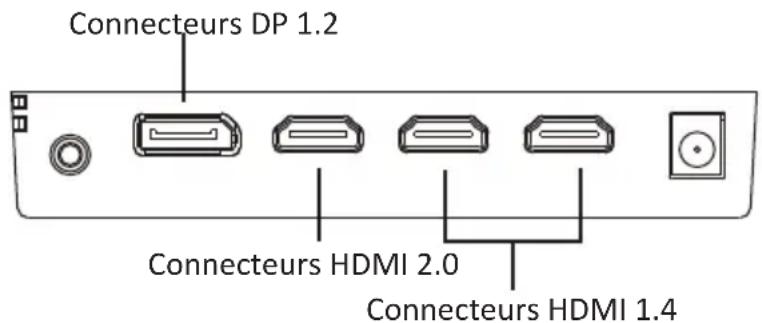

Connecteurs DP 1.2 Connecteurs HDMI 2.0 Connecteurs HDMI 1.4

1. Connectez le câble d'alimentation à votre moniteur, puis connectez l'autre extrémité à votre source d'alimentation. Il est recommandé d'utiliser un parasurtenseur avec une tension adéquate si une prise murale ne peut pas être atteinte directement.
2. Localisez le bouton d'alimentation sur le moniteur et appuyez-dessus pour allumer le moniteur.

Synchronisation adaptive

Cette fonctionnalité est désactivée par défaut. Pour l'activer, vous devez posséder un matériel prenant en charge Adaptive-sync, un câble DP ou HDMI, et les pilotes graphiques les plus récents possibles.

Branchez votre ordinateur à votre moniteur à l'aide d'un câble DP ou HDMI et, une fois le raccordement effectué, un message vous demandera d'activer la fonction sur votre ordinateur. Si vous ne procédez pas de la sorte, vous devrez activer cette fonction dans le menu de la carte graphique. Consultez les instructions du fabricant figurant dans la documentation de la carte graphique.

8. Témoin lumineux

Le voyant bleu fixe indique que l'appareil est sous tension et que le moniteur fonctionne normalement.

Une lumière bleue clignotante indique qu'il n'y a pas de source vidéo, qu'aucun signal horizontal ou vertical n'a été détecté, ou bien que la tension est faible.

Veuillez vous assurer que votre ordinateur est allumé et que tous les câbles vidéo sont complètement insérés et/ou connectés.

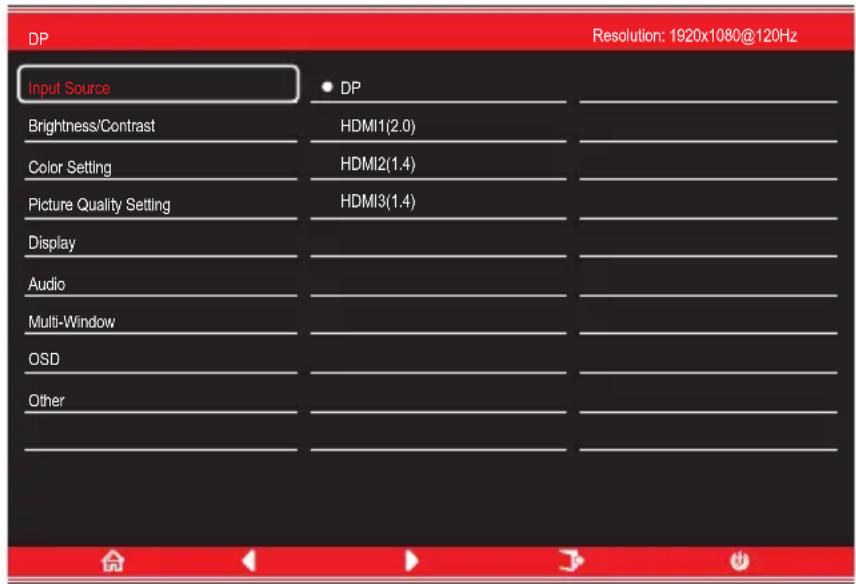

9. MENU OSD

Le menu d'affichage à l'écran (OSD) peut être utilisé pour régler les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton M.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

1. Appuyez sur l'un des boutons ( M, E, ▲, ⏻) pour activer la fenêtre du navigateur.

1. Appuyez sur M ( 📂) pour entrer dans le menu OSD.

1. Appuyez sur ▼ ou ▲ (eco) pour naviguer à travers les fonctions.

- Mettez en surbrillance les fonctions que vous souhaitez régler, et appuyez sur M pour en ouvrir le sous-menu.

- Appuyez sur ▼(♦)ou ▲(eco)pour parcourir le sous-menu puis appuyez sur M pour mettre en surbrillance les fonctionnalités que vous souhaitez régler.

- Appuyez sur ▼(♦)ou ▲(eco)pour mettre en surbrillance une option, puis appuyez sur M pour confirmer le paramètre et quitter l'écran actuel.

1. Appuyez sur E pour quitter le menu courant.

9.1 - Fonctions du menu OSD

Menu principal	Sous-menu Options	Description
Source d'entrée	DP	AUCUN Basculer vers l'entrée de signal DP
	HDMI1(2.0)	AUCUN Basculer vers l'entrée de signal HDMI
	HDMI2(1.4)
	HDMI3(1.4)
Luminosité / Contraste	Luminosité 0-100 Régler la luminosité de l'écran
	Niveaux de sombre 0-100 Ajuster le niveau de noir
	Contraste	0-100 Régler le contraste de l'écran
	DCR	Activé Activer la fonction DCR
		Désactivé Désactiver la fonction DCR
Réglage des couleurs	Gamma	1,82,02,22,42,6	Régler l'ajout Gamma
	Mode Image	Standard, Image,Film, JeuFPS, RTS	Régler le mode visuel en fonction de l'activité
	Température de couleurs	Chaud, Froid, Utilisateur	Sélectionner une température de couleur
			Régler le niveau de filtrage de la lumière bleueFaible lumière bleu
	Teinte 0-100 Ajuster les niveaux de teinte
	Saturation 0-100 Ajuster les niveaux de saturation
Réglage de la qualité d'image	Netteté 0-100 Ajuster la netteté d'affichage
	Temps de réponse	Désactivé, Haut, Moyen, Faible	Ajuster le temps de réponse
	Réduction Bruit	Désactivé, Haut, Moyen, Faible	Réduire l'interférence du bruit de l'image causée par l'interférence de source du signal
	Contrôle lumineux dynamique	Activé, Désactivé	Compenser l'affichage de l'échelle de gris et renforcez l'expression de l'échelle de gris
	MPRT Activé, Désactivé Activer/désactiver MPRT
Affichage	Format d'image	Écran large, 4: 3, Auto	Sélectionner les proportions de l'écran
	Mode DEL	Normal, clignotant, éteint	Sélectionner le mode d'affichage de la DEL
Audio	Silencieux	Activé, Désactivé Activer / Désactiver le mode silencieux
	Volume	0-100 Régler le volume audio
	Source audio	Source Auto,DP1, HDMI1,HDMI2, HDMI3	Sélectionner l'entrée du signal audio via DP ou HDMI

Menu principal	Sous-menu Options	Description
Multi-Fenêtre	Fenêtres multiples	Off, mode PIP, PBP 2Win,	Sélectionner les modes PIP / PBP selon le nombre de signaux d'entrée, etc.
	Entrée Sub Win2	HDMI 1, HDMI 2, HDMI 3, DP	Sélectionner selon le signal d'entrée pour le mode PIP / PBP
	Taille PIP	Petit, Moyen, Grand	Ajuster la taille de la fenêtre d'affichage PIP/PBP
	Position PIP Régler la position de la fenêtre PIP / PBP
	Échange AUCUN Échanger les sources de signaux		PIP / PBP
OSD	Langue Régler la langue de l'OSDFrançais, Deutsch
	Position H OSD 0-100	Régler la position horizontale de l'OSD
	Position V OSD 0-100	Régler la position verticale de l'OSD
	Transparence OSD	0-100 Ajuster la transparence d'ensemble de l'OSD
	Délai OSD 5-100		Régler la durée pendant laquelle l'OSD reste ouvert en l'absence d'activité
	Rotation OSD	Normal, 90, 180, 270	Lorsque l'utilisateur retourne l'affichage, cette fonction permet également de retourner l'OSD pour obtenir un meilleur angle d'affichage
Autre	Version DP DP1.1, DP1.2 Afficher la version DP
	Synchronisation adaptative	Activé, Désactivé Activer/	Désactiver la fonction de Synchronisation adaptative
			Réinitialiser les configuration du moniteurRéinitialiser

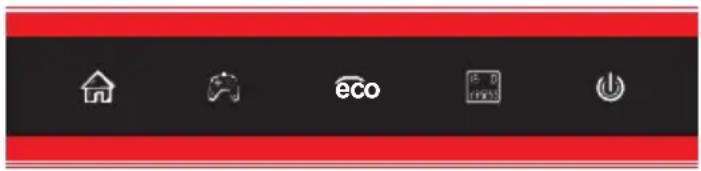

10. Modes eco et gameplus

1. Appuyez sur l'un des boutons (M, ▼, ▲E, ⏻) pour activer la fenêtre de navigation.

1. Appuyez sur ▼ (✗) pour commuter entre les modes GamePlus. Selon les besoins de votre jeu, choisissez l'icône de jeu correspondante. Ces icônes de jeu sont à la base conçus pour améliorer votre visée dans les jeux de ♦r, mais elles peuvent aussi être u♦lisées dans d'autres scénarios.

1. Appuyez sur le bouton ▲(eco) pour commuter entre les modes ECO. Ces modes (Standard, Photo, Film, Jeu, FPS et RTS) peuvent servir à optimiser les paramètres en fonction de votre activité. Le mode standard convient à la plupart des activités.

Standard

1. Appuyez sur ▲(eco) pour régler les effets de la gamme RGB (Limitée ou Intégrale)

Gamme RGB : Limitée

1. Spécifications techniques

Modèle	LC-M27-FHD-240-C
Taille d'écran	27 pouces
Format d'image	16:9
Rétroéclairage	LED
Luminosité	300( ± 30)cd/ m^2
Panneau	VA
Résolution	DP1.2 : 1920 * 1080 à 240HzHDMI 1.4 : 1920 * 1080 à 120HzHDMI 2.0 : 1920 * 1080 à 240Hz
Taux de rafraîchissement	240Hz
Temps de réponse	MPRT 1ms
Angles de vue	≥slant 178° (H) / ≥slant 178° (V)
Taux de contraste	3000:1
Montage VESA	75 x 75mm
Couleurs	16,7 M
Synchronisation adaptative	Oui
Entrée de signal	DP 1.2*1, HDMI 1.4*2, HDMI 2.0*1
Entrée de courant :	12V CC---4.0A
Audio
Haut-parleurs	Aucune
Sortie Audio	Oui
Accessoires
Câble d'alimentation	Oui
Adaptateur de courant	Oui
Câble HDMI	Oui
Câble DP	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	616,2 * 331 * 511,8mm
Dimensions (sans socle)	616,2 * 367,2 * 96,3mm
Poids net	5,9Kg
Poids brut	7,84Kg
