Sineax TV815 - Recepteur Camille Bauer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur d'isolement courant/tension
Marque	Camille Bauer
Modèle	Sineax TV815
Alimentation	10...40 V DC ou 19...28 V AC, 50...60 Hz, 2.5 W max
Entrée	Tension : -20...+20 V (1 MΩ) ; Courant : -20...+20 mA (50 Ω)
Sortie	Tension : 0...10 V / 2...10 V (2 kΩ min) ; Courant : 0...20 / 4...20 mA (600 Ω max)
Isolation galvanique	3 voies, tension d'essai 1500 V AC
Précision de base (entrée)	0.1 %
Précision de base (sortie)	0.3 %
Temps de réponse	35 ms (résolution 11 bits)
Fréquence d'échantillonnage	240 sps (résolution 11 bits + signe)
Poids	200 g
Boîtier	Montage sur rail DIN, IP20, PBT noir
Température de service	-20...+60 °C
Humidité	30...90 % à 40 °C (sans condensation)
Affichage	LED verte : alimentation, erreur, hors plage
Configuration	Commutateurs DIP et touches START/END
Garantie	36 mois
Normes	EN 61010-1, EN 61000-6-2/4, EN 61000-4-5

FOIRE AUX QUESTIONS - Sineax TV815 Camille Bauer

Comment configurer le type d'entrée (tension ou courant) ?

Utilisez le groupe de commutateurs DIP SW1 sur le dessus de l'appareil. Pour l'entrée en tension, mettez les commutateurs 1 et 2 en position OFF ; pour le courant, mettez le commutateur 1 en ON et 2 en OFF. Assurez-vous que l'appareil n'est pas alimenté lors du réglage pour éviter des décharges électrostatiques.

Que signifie le clignotement rapide de la LED verte ?

Un clignotement rapide (1 clign./s) indique que le signal d'entrée est hors de la plage de mesure ou qu'il y a une perturbation interne. Vérifiez le câblage et les valeurs d'entrée.

Comment régler librement les valeurs START et END ?

Après avoir configuré le type d'entrée, appliquez la valeur initiale souhaitée à l'aide d'un générateur de signal. Appuyez sur la touche START pendant au moins 3 secondes. La LED verte clignote pour confirmer. Répétez pour END. Mettez hors tension et réglez les commutateurs SW2 en position OFF.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne avec une tension continue de 10 à 40 V DC (indépendante de la polarité) ou une tension alternative de 19 à 28 V AC (50-60 Hz). La puissance maximale est de 2.5 W.

Comment raccorder un capteur 2 fils en entrée courant ?

Pour une alimentation du capteur par le module, utilisez le schéma 'mA (2-fil)' : reliez le capteur entre la borne d'entrée et l'alimentation interne (20 V DC). La boucle est alors alimentée par le module. Consultez le manuel pour le câblage précis.

Comment choisir entre une sortie active et passive ?

La sortie peut être configurée comme active (alimentée par le module pour des entrées passives) ou passive (nécessite une alimentation externe pour des entrées actives). Utilisez les ponts internes J9 : sortie active si le pont est placé, sortie passive si retiré. Consultez la section 6.5 du manuel.

Comment installer l'appareil sur un rail DIN ?

Placez l'appareil dans la partie supérieure du rail, puis appuyez vers le bas jusqu'à ce qu'il s'enclenche. Pour le retrait, soulevez avec un tournevis comme indiqué dans le manuel. Assurez une aération adéquate pour un fonctionnement optimal.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez d'abord la LED verte : si elle est allumée en continu, l'alimentation est OK. En cas de clignotement, consultez le tableau des codes (section 6.4). Vérifiez les réglages des commutateurs DIP et le câblage. Si le problème persiste, contactez un service agréé.

Quelle maintenance est nécessaire ?

L'appareil est sans entretien. Aucune maintenance périodique n'est requise. Les réparations doivent être effectuées exclusivement par le fabricant ou un centre agréé. Toute intervention non autorisée annule la garantie.

Quelles sont les conditions de garantie ?

Camille Bauer AG offre une garantie de 36 mois à compter de la date de livraison. La garantie couvre les défauts de matériel et de fabrication. Elle est exclue en cas de mauvaise utilisation, d'installation incorrecte ou de réparations non autorisées. Les réclamations doivent être notifiées immédiatement.

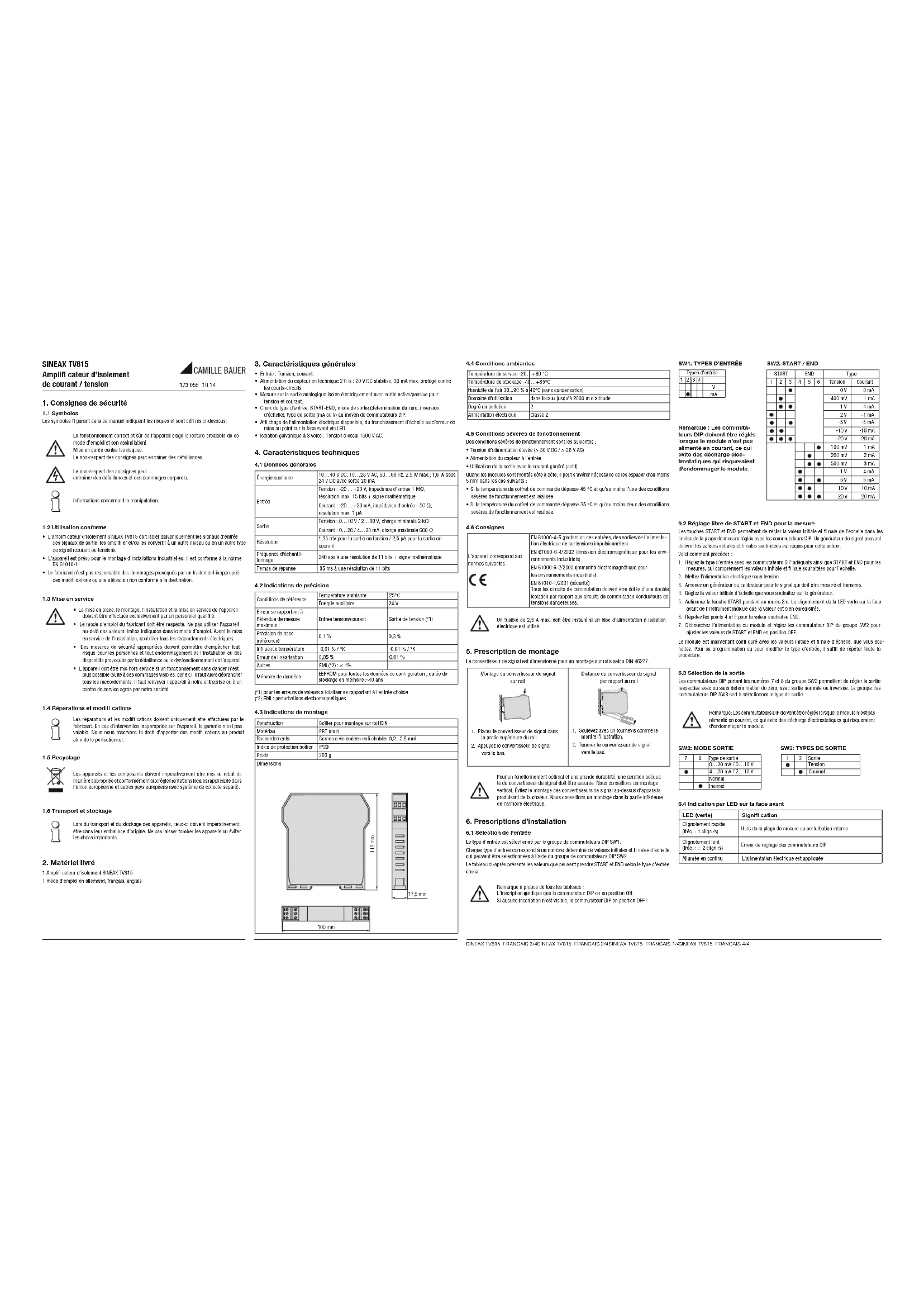

MODE D'EMPLOI Sineax TV815 Camille Bauer

Amplificateur d'isolement

de courant / tension

173 055 10.14

1.1 Symboles

Les symboles figurant dans ce manuel indiquent les risques et sont définis ci-dessous:

Le l'entertainment correct et sur l'appareil. Longe la lecture des présents de ce mode d'emploi et son assimilation! Mise en garde contre les risques.

Le non-respect des consignes peut entraîner des défaillances.

Le non-respect des consignes peut entraîner des défaillances et des dommages corporels.

Informations concernant la manipulation.

1.2 Utilisation conforme

• L'amplificateur d'isolement SINEAX TV815 doit isoler galvaniquement les signaux d'entrée des signaux de sortie, les amplifier et/ou les convertir à un autre niveau ou en un autre type de signal (courant ou tension).
• L'appareil est prévu pour le montage d'installations industrielles, il est conforme à la norme EN 61010-1.
• Le fabricant n'est pas responsable des dommages provoqués par un traitement inapproprié, des modifications ou une utilisation non conforme à la destination.

1.3 Mise en service

• La mise en place, le montage, l'installation et la mise en service de l'appareil doivent être effectués exclusivement par un personnel qualifié.
• Le mode d'emploi du fabricant doit être respecté. Ne pas utiliser l'appareil au-delà des valeurs limites indiquées dans le mode d'emploi. Avant la mise en service de l'installation, contrôler tous les raccordements électriques.
• Des mesures de sécurité appropriées doivent permettre d'empêcher tout risque pour les personnes et tout endommagement de l'installation ou des dispositifs provoqués par la défaillance ou le dysfonctionnement de l'appareil.
• L'appareil doit être mis hors service si un fonctionnement sans danger n'est plus possible (suite à des dommages visibles, par ex.). Il faut alors débrancher tous les raccordements. Il faut renvoyer l'appareil à notre entreprise ou à un centre de service agréé par notre société.

1.4 Réparations et modifications

Les réparations et les modifications doivent uniquement être effectuées par le fabricant. En cas d'intervention inappropriée sur l'appareil, la garantie n'est pas valable. Nous nous réservons le droit d'apporter des modifications au produit afin de le perfectionner.

1.5 Recyclage

Les appareils et les composants doivent impérativement être mis au rebut de manière appropriée et conformément aux réglementations locales (applicable dans l'union européenne et autres pays européens avec système de collecte séparé).

1.6 Transport et stockage

Lors du transport et du stockage des appareils, ceux-ci doivent impérativement être dans leur emballage d'origine. Ne pas laisser tomber les appareils ou éviter les chocs importants.

2. Matériel livré

1 Amplificateur d'isolement SINEAX TV815 1 mode d'emploi en allemand, français, anglais

3. Caractéristiques générales

• Entrée : Tension courant
• Alimentation du capteur en technique 2 fils : 20 V DC stabilisé, 20 mA max. protégé contre les couleurs siénés
• Mesure sur la sortie analogique isolée électriquement avec sortie active/passive pour
• Choix du type d'entrée, START-END, mode de sortie (détermination du zéro, inversion d'échelle), type de sortie (mA ou V) au moyen de commutateurs DIP.
• Affichage de l'alimentation électrique disponible, du franchissement d'échelle ou d'erreur de mise au point sur la face avant via LED
• Isolation galvanique à 3 voies : Tension d'essai 1500 V AC.

4. Caractéristiques techniques

4.1 Données générales

Énergie auxiliaire	10...40 V DC, 19...28 V AC, 50...60 Hz, 2.5 W max.; 1.6 W sous 24 V DC avec sortie 20 mA
Entrée	Tension : -20 ... +20 V, impédance d'entrée 1 MΩ,résolution max. 15 bits + signe mathématiqueCourant : -20 ... +20 mA, impédance d'entrée -50 Ω,résolution max. 1 μA
Sortie	Tension : 0...10 V / 2...10 V, charge minimale 2 kΩCourant : 0...20 / 4...20 mA, charge maximale 600 Ω
Résolution	1,25 mV pour la sortie en tension / 2,5 μA pour la sortie en courant
Fréquence d'échantillomnage	240 sps à une résolution de 11 bits + signe mathématique
Temps de réponse	35 ms à une résolution de 11 bits

4.2 Indications de précision

Conditions de référence	Température ambiante	25°C
	Énergie auxiliaire	24 V
Erreur se rapportant à l'étendue de mesure maximale :	Entrée tension/courant	Sortie de tension (*1)
Précision de base (référence)	0,1 %	0,3 %
Infl uence température	0,01 % / °K	0,01 % / °K
Erreur de linearisation	0,05 %	0,01 %
Autres	EMI (*2) : < 1%
Mémoire de données	EEPROM pour toutes les données de confi guration ; durée de stockage en mémoire >40 ans

(*1) pour les erreurs de valeurs à totaliser se rapportant à l'entrée choisie (*2) EMI : perturbations électromagnétiques

4.3 Indications de montage

Construction	Boîtier pour montage sur rail DIN
Matériau	PBT (noir)
Raccordements	Bornes à vis codées enfi chables 0,2...2,5 mm
Indice de protection boîtier	IP20
Poids	200 g

Dimensions

4.4 Conditions ambiantes

Température de service -20...+60 °C
Température de stockage -40...+85°C
Humidité de l'air 30...90 % à 40°C (sans condensation)
Domaine d'utilisation	dans locaux jusqu'à 2000 m d'altitude
Degré de pollution	2
Alimentation électrique	Classe 2

4.5 Conditions sévères de fonctionnement

Des conditions sévères de fonctionnement sont les suivantes : - Tension d'alimentation élevée (> 30 V DC / > 26 V AC) - Alimentation du capteur à l'entrée - Utilisation de la sortie avec le courant généré (actif) Quand les modules sont montés côte à côte, il peut s'avérer nécessaire de les espacer d'au moins 5 mm dans les cas suivants : - Si la température du coffret de commande dépasse 45 °C et qu'au moins l'une des conditions sévères de fonctionnement est réalisée - Si la température du coffret de commande dépasse 35 °C et qu'au moins deux des conditions sévères de fonctionnement sont réalisées.

4.6 Consignes

L'appareil correspond aux normes suivantes :	EN 61000-4-5 (protection des entrées, des sorties/de l'alimentation électrique de surtensions impulsionnelles)
	EN 61000-6-4/2002 (émission électromagnétique pour les environnements industriels)
	EN 61000-6-2/2005 (immunité électromagnétique pour les environnements industriels)
	EN 61010-1/2001 (sécurité)Tous les circuits de commutation doivent être dotés d'une double isolation par rapport aux circuits de commutation conducteurs de tensions dangereuses.

Un fusible de 2,5 A max. doit être installé si un bloc d'alimentation à isolation électrique est utilisé.

5. Prescription de montage

Le convertisseur de signal est dimensionné pour un montage sur rails selon DIN 46277.

1. Placez le convertisseur de signal dans la partie supérieure du rail. 2. Appuyez le convertisseur de signal vers le bas.

Distance du convertisseur de signal 1. Soulevez avec un tournevis comme le montre l'illustration. 2. Tournez le convertisseur de signal vers le bas.

Pour un fonctionnement optimal et une grande durabilité, une aération adéquate du convertisseur de signal doit être assurée. Nous conseillons un montage vertical. Évitez le montage des convertisseurs de signal au-dessus d'appareils produisant de la chaleur. Nous conseillons un montage dans la partie inférieure de l'armoire électrique.

6.1 Sélection de l'entrée

Le type d'entrée est sélectionné par le groupe de commutateurs DIP SW1.

Chaque type d'entrée correspond à un nombre déterminé de valeurs initiales et finales d'échelle, qui peuvent être sélectionnées à l'aide du groupe de commutateurs DIP SW2.

Le tableau ci-après présente les valeurs que peuvent prendre START et END selon le type d'entrée choisi.

Remarque à propos de tous les tableaux :

L'inscription indique que le commutateur DIF en en position ON.

Si aucune inscription n'est visible, le commutateur DIP en position OFF !

SW1: TYPES D'ENTRÉE

Types d'entrée
1	2	3	4
				V
	●			mA

Remarque : Les commutateurs DIP doivent être réglés lorsque le module n'est pas alimenté en courant, ce qui évite des décharges électrostatiques qui risqueraient d'endommager le module.

SW2: START / END

START			END			Type
1	2	3	4	5	6	Tension	Courant
						0 V	0 mA
	●					400 mV	1 mA
	●	●				1 V	4 mA
●						2 V	-1 mA
●						-5 V	-5 mA
●	●					-10 V	-10 mA
●	●					-20 V	-20 mA
					●	100 mV	1 mA
				●		200 mV	2 mA
				●	●	500 mV	3 mA
				●		1 V	4 mA
				●		5 V	5 mA
				●	●	10 V	10 mA
				●	●	20 V	20 mA

6.2 Réglage libre de START et END pour la mesure

Les touches START et END permettent de régler la valeur initiale et finale de l'échelle dans les limites de la plage de mesure réglée avec les commutateurs DIP. Un générateur de signal pouvant délivrer les valeurs initiales et finales souhaitées est requis pour cette action.

Voici comment procéder

1. Réglez le type d'entrée avec les commutateurs DIP adéquats ainsi que START et END pour les mesures, qui comprennent les valeurs initiale et finale souhaitées pour l'échelle.
2. Mettez l'alimentation électrique sous tension.
3. Amenez un générateur ou calibrateur pour le signal qui doit être mesuré et transmis.
4. Réglez la valeur initiale d'échelle que vous souhaitez sur le générateur.
5. Actionnez la touche START pendant au moins 3 s. Le clignotement de la LED verte sur la face avant de l'instrument indique que la valeur est bien enregistrée.
6. Répétez les points 4 et 5 pour la valeur souhaitée END.
7. Débranchez l'alimentation du module et réglez les commutateurs DIP du groupe SW2 pour ajuster les valeurs de START et END en position OFF. Le module est maintenant configuré avec les valeurs initiale et finale d'échelle, que vous souhaitez. Pour sa programmation ou pour modifier le type d'entrée, il suffit de répéter toute la procédure.

6.3 Sélection de la sortie

Les commutateurs DIP portant les numéros 7 et 8 du groupe SW2 permettent de régler la sortie respective avec ou sans détermination du zéro, avec sortie normale ou inversée. Le groupe des commutateurs DIP SW3 sert à sélectionner le type de sortie.

Remarque: Les commutateurs DIP doivent être réglés lorsque le module n'est pas alimenté en courant, ce qui évite des décharges électrostatiques qui risqueraient d'endommager le module.

SW2: MODE SORTIE

7	8	Type de sortie
		0...20 mA / 0...10 V
●		4...20 mA / 2...10 V
		Normal
	●	Inversé

SW3: TYPES DE SORTIE

1	2	Sortie
●		Tension
	●	Courant

6.4 Indication par LED sur la face avant

LED (verte)	Signifi cation
Clignotement rapide (fréq. : 1 clign./s)	Hors de la plage de mesure ou perturbation interne
Clignotement lent (fréq. := 2 clign./s)	Erreur de réglage des commutateurs DIP
Allumée en continu	L'alimentation électrique est appliquée

6.5 Réglages avec ponts internes

Ajustage avec ponts interns sortie active / passive
sortle activeJ9	sortle passiveJ9

7. Raccordements électriques

Il faut veiller à respecter les données indiquées sur la plaque signalétique.

Il faut observer les prescriptions spécifiques au pays (p. ex. en Allemagne, les prescriptions VDE 0100 « Bedingungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 Volt ») lors de l'installation et du choix du matériel des lignes électriques.

L'utilisation de câbles blindés pour le raccordement des signaux est conseillée pour se conformer aux exigences d'immunité. Le blindage doit être connecté à une prise de terre primaire pour les instruments. Il est également favorable de ne pas poser les conducteurs à proximité de câbles de puissance, comme pour les inverteurs, les moteurs et les fours à induction, etc.

S'assurer impérativement que tous les conducteurs sont hors tension lors du raccordement !

Risque imminent de danger lié à la tension élevée.

Pour le raccordement des conducteurs électriques, le convertisseur de signal possède des bornes à vis qui conviennent à une section de conducteur de 2,5 mm² max. Lors du raccordement, veillez aux points suivants :

1. Retirez env. 0,8 cm d'isolation sur le câble
2. Introduisez le câble dans l'orifice rond.
3. Serrez les bornes à vis avec un tournevis
4. Vérifiez la bonne fixation du câble dans la borne.

7.1 Alimentation en énergie auxiliaire

L'alimentation en tension doit être entre 10 et 40 V DC (indépendante de la polarité) ou entre 19 et 28 V AC ; voir également la section « Prescriptions d'installation ».

Les limites supérieures ne doivent pas être dépassées, le module risquerait d'être fortement endommagé. Il est nécessaire que la source d'alimentation électrique soit protégée de défauts éventuels du module par un fusible de dimension suffisante.

7.2 Entrée du courant

mA	mA (2-fil)
La boucle est alimentée électriquement par le capteur	La boucle est alimentée électriquement par le module

7.3 Entrée de tension

V - mV	V - mV

7.4 Sortie

Tension Courant généré (*3)		Alimentationélectrique externe(*4)
		1passive
La boucle est alimentéeélectriquementpar le capteur	La boucle est alimentéeélectriquementpar le module

Une sortie active déjà alimentée pour le raccordement à des entrées passives.

(*4) Une sortie passive non alimentée pour le raccordement à des entrées actives. Pour la sélection, voir « Réglages avec ponts internes ».

8. Maintenance

Le convertisseur de signal fonctionne sans entretien. Les réparations ne doivent être exécutées que par des services agréés. Le non-respect entraîne l'extinction de la garantie!

9. Conditions de garantie

La société Camille Bauer AG vous garantit le parfait état du produit en matière de matériel, de fabrication et de fonctionnement et vous accorde une garantie de 36 mois. La garantie entre en vigueur à la date de livraison du produit au client. La société Camille Bauer AG se réserve le droit de modifier les modalités de garantie à tout moment avec application dans le futur.

Le client doit notifier toute revendication immédiatement après constatation. Les produits objets d'une revendication doivent être envoyés à un centre de service après-vente agréé par Camille Bauer AG sous emballage adéquat et protection de transport suffisante. L'expéditeur assume le risque d'expédition.

Sont exclus de toute garantie les défauts résultant d'une manipulation non conforme, d'une installation incorrecte, de sollicitations mécaniques, du manque d'entretien, d'une utilisation inappropriée et d'une connexion inappropriée à une alimentation électrique.

Tout droit à garantie est annulé en cas de réparation, de modification ou d'intervention effectuées par l'acquéreur ou une tierce personne de leur propre autorité.

1. Indications à fournir à la commande

Description N° de cde
SINEAX TV815 Amplifi cateur d'isolement tension/courant 172677
