Type de produit	Amplificateur-séparateur programmable
Marque	Camille Bauer
Modèle	Sineax TV809
Catégorie	Récepteur (instrumentation)
Dimensions (L x H x P)	17,5 x 114 x 63 mm (boîtier P12/17)
Alimentation auxiliaire	24…60 V CC/CA ou 85…230 V CC/CA selon version
Consommation	1,2 W (CC) / 2,5 VA (CA)
Type de montage	Sur rail DIN (EN 50022) 35 x 15 mm ou 35 x 7,5 mm
Température de fonctionnement	-25 °C à +55 °C
Entrée de mesure	Programmable : courant ±100 mA ou ±1,5 mA ; tension ±1,7 V à ±1000 V
Sortie de mesure	Programmable : courant ±20 mA ou tension ±10 V
Isolation galvanique	Entre entrée, sortie et alimentation
Détecteur de seuil	Optionnel avec relais, programmable (valeur, hystérèse, retard)
Sécurité intrinsèque	Version Ex disponible : [Ex ia Ga] IIC et [Ex ia Da] IIIC
Programmation	Par PC via câble PRKAB 560/600 et logiciel TV 800 plus
Indicateur DEL	DEL verte : marche ; clignotement en cas de dépassement de seuil
Normes	ATEX pour version Ex ; CE
Entretien	Aucun entretien requis
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; intervention annule la garantie
Informations générales	Notice d'utilisation disponible en français

FOIRE AUX QUESTIONS - Sineax TV809 Camille Bauer

Comment programmer le SINEAX TV809 ?

La programmation se fait via un PC à l'aide du câble PRKAB 560 (version non-Ex) ou PRKAB 600 (version Ex) et du logiciel TV 800 plus sous Windows 95 ou ultérieur. L'alimentation auxiliaire doit être connectée pendant la configuration.

Quelles sont les plages d'entrée de mesure ?

L'entrée de mesure est programmable : courant continu de -100 à +100 mA (type 809-xx1) ou -1,5 à +1,5 mA (type 809-xx2), et tension continue jusqu'à ±1000 V selon la version.

Comment monter l'appareil sur un rail DIN ?

Le SINEAX TV809 s'encliquète directement sur un rail DIN standard EN 50022 (35 x 15 mm ou 35 x 7,5 mm). Veiller à respecter la plage de température de -25 °C à +55 °C.

Que signifie la DEL verte qui clignote ?

La DEL verte allumée indique que l'appareil est sous tension. Un clignotement signale que le seuil limite programmé (option détecteur de seuil avec relais) est atteint.

Quelles sont les versions Ex disponibles ?

L'appareil existe en version à sécurité intrinsèque avec les certifications [Ex ia Ga] IIC (gaz) et [Ex ia Da] IIIC (poussières). Ces versions nécessitent une attention particulière aux consignes ATEX.

Quel câble de programmation utiliser pour une version non-Ex ?

Pour la version standard (non-Ex), utilisez le câble de programmation PRKAB 560 (réf. 147 779) avec son câble additionnel. Le câble assure l'adaptation de niveau et l'isolation galvanique entre le PC et l'appareil.

Quelles tensions d'alimentation sont possibles ?

Deux plages sont disponibles selon la version : 24…60 V CC/CA ou 85…230 V CC/CA. La consommation est de 1,2 W en continu ou 2,5 VA en alternatif.

Comment configurer le détecteur de seuil ?

Le détecteur de seuil (option avec relais) est programmable via le logiciel TV 800 plus : seuil de -10 à 110%, hystérèse de 0 à 100%, retard à l'enclenchement et position du contact (NF/NO) au choix.

Quelles sont les dimensions exactes du boîtier ?

Le boîtier P12/17 mesure 17,5 mm de largeur, 114 mm de hauteur et 63 mm de profondeur. La hauteur totale avec bornes est de 69,2 mm pour la version non-enfichable et 85 mm pour la version enfichable.

Quelles précautions de sécurité respecter lors du raccordement ?

Avant tout raccordement, s'assurer que toutes les lignes sont hors tension. Vérifier que les caractéristiques de la plaque signalétique correspondent à l'application. Respecter les prescriptions nationales et, pour les versions Ex, suivre les indications du certificat ATEX et la norme EN 60079-14.

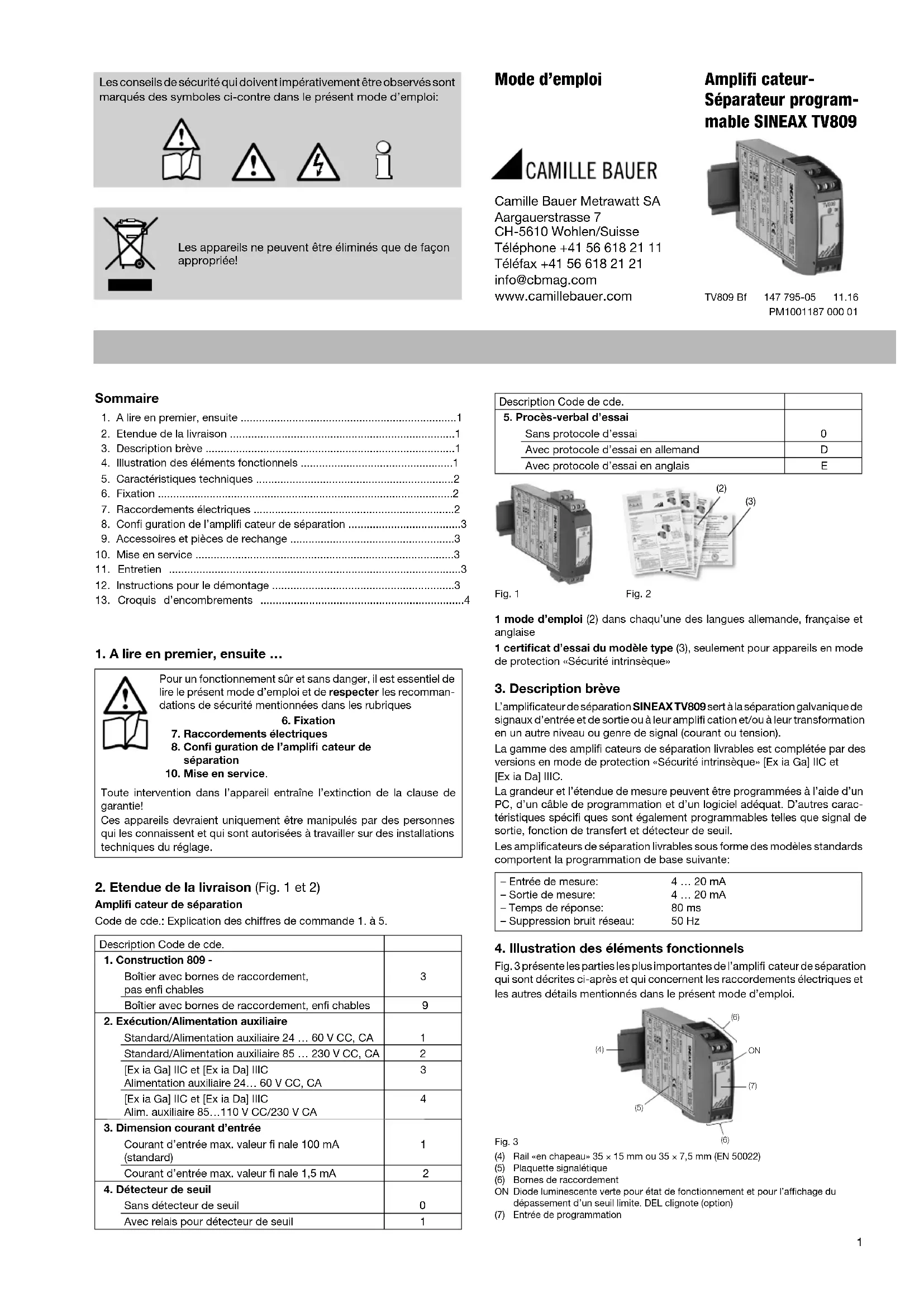

MODE D'EMPLOI Sineax TV809 Camille Bauer

Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi :

Les appareils ne peuvent être éliminés que de façon appropriée!

Mode d'emploi

Camille Bauer Metrawatt SA

Aargauerstrasse 7

CH-5610 Wohlen/Suisse

Téléphone [phone]

Téléfax [phone]

[e-mail]

www.camillebauer.com

Amplificateur-séparateur programmable SINEAX TV809

TA030 1256-1258

TV809 Bf 147 795-05 11.16 PM1001187 000 01

Sommaire

1. Étendue de la livraison....1
2. Description brève....1
3. Illustration des éléments fonctionnels....1
4. Caractéristiques techniques....2
5. Fixation......2
6. Raccordements électriques......2
7. Configuration de l'amplificateur de séparation....3
8. Accessoires et pièces de rechange....3
9. Mise en service....3
10. Entretien....3
11. Instructions pour le démontage....3

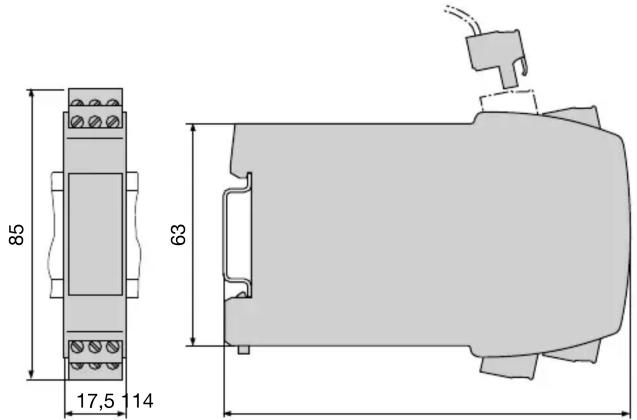

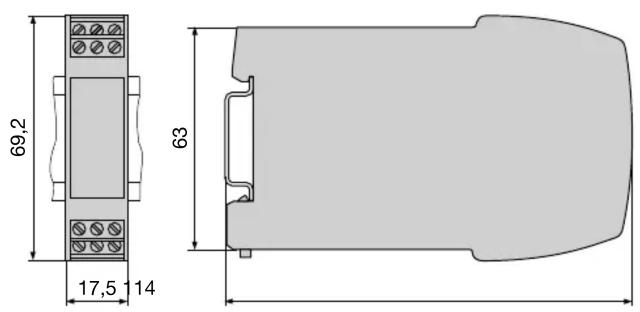

12. Croquis d'encombrements....4

1. A lire en premier, ensuite...

Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques

6. Fixation

1. Raccordements électriques
2. Configuration de l'amplificateur de

séparation

1. Mise en service.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie!

Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques du réglage.

Amplificateur de séparation

Code de cde. : Explication des chiffres de commande 1. à 5.

Description Code de cde.
1. Construction 809 -Boîtier avec bornes de raccordement,pas enfi chables	3
Boîtier avec bornes de raccordement, enfi chables	9
2. Exécution/Alimentation auxiliaireStandard/Alimentation auxiliaire 24 ... 60 V CC, CA	1
Standard/Alimentation auxiliaire 85 ... 230 V CC, CA	2
[Ex ia Ga] IIC et [Ex ia Da] IIICAlimentation auxiliaire 24... 60 V CC, CA	3
[Ex ia Ga] IIC et [Ex ia Da] IIICAlim. auxiliaire 85...110 V CC/230 V CA	4
3. Dimension courant d'entréeCourant d'entrée max. valeur fi nale 100 mA(standard)	1
Courant d'entrée max. valeur fi nale 1,5 mA	2
4. Détecteur de seuilSans détecteur de seuil	0
Avec relais pour détecteur de seuil	1

Description Code de cde.
5. Procès-verbal d'essai
Sans protocole d'essai	0
Avec protocole d'essai en allemand	D
Avec protocole d'essai en anglais	E

1 mode d'emploi (2) dans chacune des langues allemande, française et anglaise

1 certificat d'essai du modèle type (3), seulement pour appareils en mode de protection «Sécurité intrinsèque»

3. Description brève

L'amplificateur de séparation SINEAX TV809 sert à la séparation galvanique de signaux d'entrée et de sortie ou à leur amplification et/ou à leur transformation en un autre niveau ou genre de signal (courant ou tension).

La gamme des amplificateurs de séparation livrables est complétée par des versions en mode de protection «Sécurité intrinsèque» [Ex ia Ga] IIC et [Ex ia Da] IIIC.

La grandeur et l'étendue de mesure peuvent être programmées à l'aide d'un PC, d'un câble de programmation et d'un logiciel adéquat. D'autres caractéristiques spécifiques sont également programmables telles que signal de sortie, fonction de transfert et détecteur de seuil.

Les amplificateurs de séparation livrables sous forme des modèles standards comportent la programmation de base suivante:

– Entrée de mesure:	4 ... 20 mA
– Sortie de mesure:	4 ... 20 mA
– Temps de réponse:	80 ms
– Suppression bruit réseau:	50 Hz

4. Illustration des éléments fonctionnels

Fig. 3 présente les parties les plus importantes de l'amplificateur de séparation qui sont décrites ci-après et qui concernent les raccordements électriques et les autres détails mentionnés dans le présent mode d'emploi.

(4) (5) (6) (7) ON (6)

Fig. 3

(4) Rail «en chapeau» 35 × 15 mm ou 35 × 7,5 mm (EN 50022)

(5) Plaquette signalétique

(6) Bornes de raccordement

ON Diode luminescente verte pour état de fonctionnement et pour l'affichage du dépassement d'un seuil limite. DEL clignote (option)

(7) Entrée de programmation

Entrée de mesure

La grandeur et l'étendue de mesure sont programmables

Courant continu : Type 809 - xx1

Valeur début/valeur fin entre

- 100 et 100 mA, R = 15,4 Ω

Point zéro quelconque

Type 809 - xx2

Valeur début/valeur fin entre

- 1,5 et 1,5 mA, R = 1 kΩ

Point zéro quelconque

Tension continue: Exécution Ex max. 30 V

± 1,7 V, R _i = 1 MΩ

± 1,7 à ± 100 V, R _i = 540 kΩ

± 100 à ± 1000 V, R = 5,5 MΩ

Sécurité réduite

Sortie de mesure

Courant continu*:

Programmable,

étendue de référence – 20... 20 mA,

valeurs de début et fin librement choisies en

dedans de l'étendue de référence, également

avec sens d'action inverse, p. ex. 20... 4 mA

Résistance extérieure: R

ext max. ≤ 600 Ω en sortie 20 mA

Tension continue*: Programmable,

étendue de référence – 10... 10 V,

valeurs de début et fin librement choisies en

dedans de l'étendue de référence, également

avec sens d'action inverse, p. ex. + 10... - 5 V

Charge:

R_ext min. ≥ 1000 Ω en sortie 10 V

Entrée de programmation à l'amplificateur de séparation

Interface:

Interface

sérielle

Alimentation auxiliaire

Bloc d'alimentation CC, CA (CC ou 50...400 Hz)

Tensions nominales et tolérances

Tension nominale UN	Tolérance Exécution des appareils
24 ... 60 V CC, CA	CC - 15 ... + 33%CA ± 15%	Standard (Non-Ex)
85 ... 230 V** CC, CA
24 ... 60 V CC, CA	CC - 15 ... + 33%CA ± 15%	Mode de protection«à sécurité intrinsèque»[Ex ia Ga] IIC[Ex ia Da] IIIC
85 ... 230 V CA ± 10%
85 ... 110 V CC - 15 ... +	10%

Consommation:

1,2 W resp. 2,5 VA

Diode luminescente

DEL verte:

Allumée après enclenchement de l'alimentation auxiliaire

Sortie par contact ⬤→ (option)

Relais:

Pour la surveillance d'un seuil limite de la grandeur mesurée, 1 contact libre de potentiel

Puissance de commutation: CA: 2 A / 250 V (500 VA)

CC: 2 A / 125 V (60 W)

Matériau:

Alliage d'argent plaqué or

Type de détecteur de seuil : Programmable pour valeur inférieure ou supérieure

Valeur limite de la valeur mesurée

Fig. 4. Fonctions de commutation suivant type de détecteur de seuil.

Ajustage par PC du

seuil limite GW:

Programmable entre –10 et 110%

Hystérèse:

Programmable entre 0 et 100%

Retard à l'enclenchement

Position du contact

du relais:

Programmable

Témoin de visualisation:

La diode luminescente verte ON clignote lorsque

le seuil limite est atteint

Sécurité intrinsèque

Certificat d'essai du mod. type: ZELM 01 ATEX 0051 et premier complément

Identifiant:

Ex II (1) G [Ex ia Ga] IIC

Ex II (1) D [Ex ia Da] IIIC

6. Fixation

Les SINEAX TV809 peuvent être montés sur des rails «à chapeau».

Pour la détermination de l'endroit de montage (endroit de mesure), il faut faire attention que les valeurs limites de la température de fonctionnement ne soient pas dépassées:

-25 et + 55 °C

Encliqueter le boîtier sur le rail «à chapeau» (EN 50022) (voir Fig. 5).

Fig. 5. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7,5 mm.

7. Raccordements électriques

Le raccordement de lignes électriques se réalise, suivant la forme de boîtier, soit par des bornes fixes, soit enfilables, aisément accessibles sur la partie frontale de l'amplificateur de séparation. Elles sont prévues pour des sections de fils jusqu'à 2,5 mm au maximum.

Lors du raccordement des câbles, s'assurer impérativement que toutes les lignes soient hors tension!

Danger imminent d'une tension d'entrée ou d'une tension d'alimentation élevée, 250 V pour la sortie du contact.

Veiller en outre,...

... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondent aux données mentionnées sur la plaquette signalétique du SINEAX TV809 (→ entrée de mesure, → sortie de mesure et → alimentation auxiliaire)!

... que la valeur indiquée pour la résistance du circuit de sortie ne soit pas dépassée par le haut pour la sortie de courant

$$ R _ {\text { ext }} \max. [ k \Omega ] = \frac {1 2 \mathrm{V}}{I _ {\mathrm{AN}} [ \mathrm{mA} ]} $$

(I _AN = Valeur finale du courant de sortie)

et ne soit pas surpassée par le bas pour la sortie de tension

$$ R _ {\text { ext }} \min. [ k \Omega ] \geq \frac {U _ {\mathrm{AN}} [ V ]}{1 0 \mathrm{mA}} $$

(U_AN = Valeur finale de la tension de sortie)!

... que les lignes d'entrée et de sortie du signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!

Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!

Pour les appareils en mode de protection «à sécurité intrinsèque» il faut respecter les indications contenues dans l'attestation de conformité de type, l'EN 60079-14 ainsi que les prescriptions nationales pour la réalisation d'installations électriques dans des enceintes avec danger d'explosions.

* Le genre de grandeur de sortie (soit un courant, soit une tension) peut être configuré par le logiciel

Pour une alimentation auxiliaire > 125 V CC, il faut équiper le circuit d'alimentation d'un fusible externe

par rapport à l'étendue de la sortie analogique

Application Tension	continue Courant continu
Limites d'étendue de mesure	±1,7 V ± 1,7 à ±	100 V ± 100 à ± 1000 V ±	100 mA ± 1,5 mA
→ = Entrée de mesure
→ = Sortie de mesure→ K = Sortie des contacts (option)→ = Alimentation auxiliaire

8. Configuration de l'amplificateur de séparation

Pour la configuration, on a besoin d'un PC, d'un câble de programmation PRKAB 600 (pour la version Ex) resp. PRKAB 560 (pour la version non-Ex) avec câble additionnel et du logiciel de configuration TV 800 plus.

La fonction

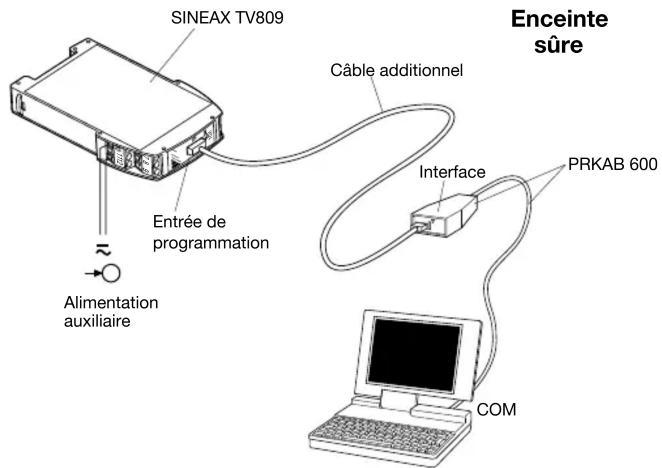

«PC ↔ PRKAB 600 resp. 560 ↔ SINEAX TV809» est représentée dans Fig. 6. Pour la configuration, l'alimentation auxiliaire doit être raccordée au SINEAX TV809.

Le logiciel TV 800 plus est livré sous forme d'un CD et fonctionne sous Windows 95 ou plus haut.

Le procédé de configuration et les possibilités de choix des paramètres sont expliqués dans le menu conduite du logiciel de configuration.

Le câble de programmation PRKAB 600 resp. PRKAB 560 sert à l'adaptation du niveau et à la séparation galvanique entre le PC et l'amplificateur de séparation SINEAX TV809.

SINEAX TV809 Câble additionnel Entrée de programmation Interface PRKAB 600 Alimentation auxiliaire Enceinte sûre COM

Fig. 6. Configuration d'un SINEAX TV809, version Ex.

1. Le raccordement de programmation ne doit pas être en-fiché en cas d'une tension d'entrée possible > 253 V.
2. L'entrée de programmation du TV809 doit exclusivement être utilisée avec le PRKAB 600 resp. 560 et son câble additionnel.
3. Le câble additionnel doit en premier être raccordé au PRKAB 600 resp. 560 et ensuite seulement être enfiché au TV809.
4. Le raccordement de programmation est lié galvaniquement au circuit d'entrée. Il ne faut donc en aucun cas toucher aux parties métalliques des prises et des fiches.
5. Le PRKAB 600 resp. 560 ne doit pas être connecté à des appareils de provenance tierce.
6. Après la programmation, il faut déconnecter l'entrée de programmation du TV809.

au PC DSUB 9p F Interface FCC au SINEAX TV 809

Câble de programmation PRKAB 600 resp. 560 Câble additionnel

1. Accessoires et pièces de rechange

Description	No de cde.
Câble de programmation PRKAB 560(pour la programmation du SINEAX TV809, non-Ex)DSUB 9p FInterface1 mètre	147 779
Câble de programmation PRKAB 600(pour la programmation du SINEAX TV809, Ex)DSUB 9p FInterface1 mètre	147 787
Câble additionnel SINEAX type TV8091,5 mètre	143 587
Logiciel de configuration TV 800pluspour SINEAX TV809Windows 95 ou plus haut sur CD, plurilingue(Download sans frais sous www.camillebauer.com)En plus, ce CD contient tous les programmes de configuration actuellement disponibles pour des produits Camille Bauer	146 557
Mode d'emploi TV809 Bd en allemand	147 422
Mode d'emploi TV809 Bf en français	147 795
Mode d'emploi TV809 Be en anglais	147 802

Description	No de cde.
Câble de programmation PRKAB 560(pour la programmation du SINEAX TV809, non-Ex)DSUB 9p FInterface1 mètre	147 779
Câble de programmation PRKAB 600(pour la programmation du SINEAX TV809, Ex)DSUB 9p FInterface1 mètre	147 787
Câble additionnel SINEAX type TV8091,5 mètre	143 587
Logiciel de configuration TV 800pluspour SINEAX TV809Windows 95 ou plus haut sur CD, plurilingue(Download sans frais sous www.camillebauer.com)En plus, ce CD contient tous les programmes de configuration actuellement disponibles pour des produits Camille Bauer	146 557
Mode d'emploi TV809 Bd en allemand	147 422
Mode d'emploi TV809 Bf en français	147 795
Mode d'emploi TV809 Be en anglais	147 802

10. Mise en service

Enclencher le circuit d'entrée de mesure et l'alimentation auxiliaire.

Lors de l'enclenchement de l'énergie auxiliaire de l'amplificateur de séparation, la source d'alimentation doit fournir pendant un court laps de temps un courant suffisamment élevé, ceci du fait que le SINEAX TV809 nécessite un courant de démarrage I _démarrage de...

... I_démarrage ≈ 160 mA pour la version avec le bloc d'alimentation auxiliaire 24 – 60 V CC, CA

... I_démarrage ≈ 35 mA pour la version avec le bloc d'alimentation 85 – 230 V CC, CA

11. Entretien

L'amplificateur de séparation ne nécessite pas d'entretien.

12. Instructions pour le démontage

Démonter l'appareil du rail support selon Fig. 7.

13. Croquis d'encombrements

69,2 17,5 114 63

Fig. 8. SINEAX TV809 en boîtier P12/17 pas enfi chables.

85 17,5 114 63

Fig. 9. SINEAX TV809 en boîtier P12/17 st enfi chables.
