MODE D'EMPLOI TVS FSB07S HQ

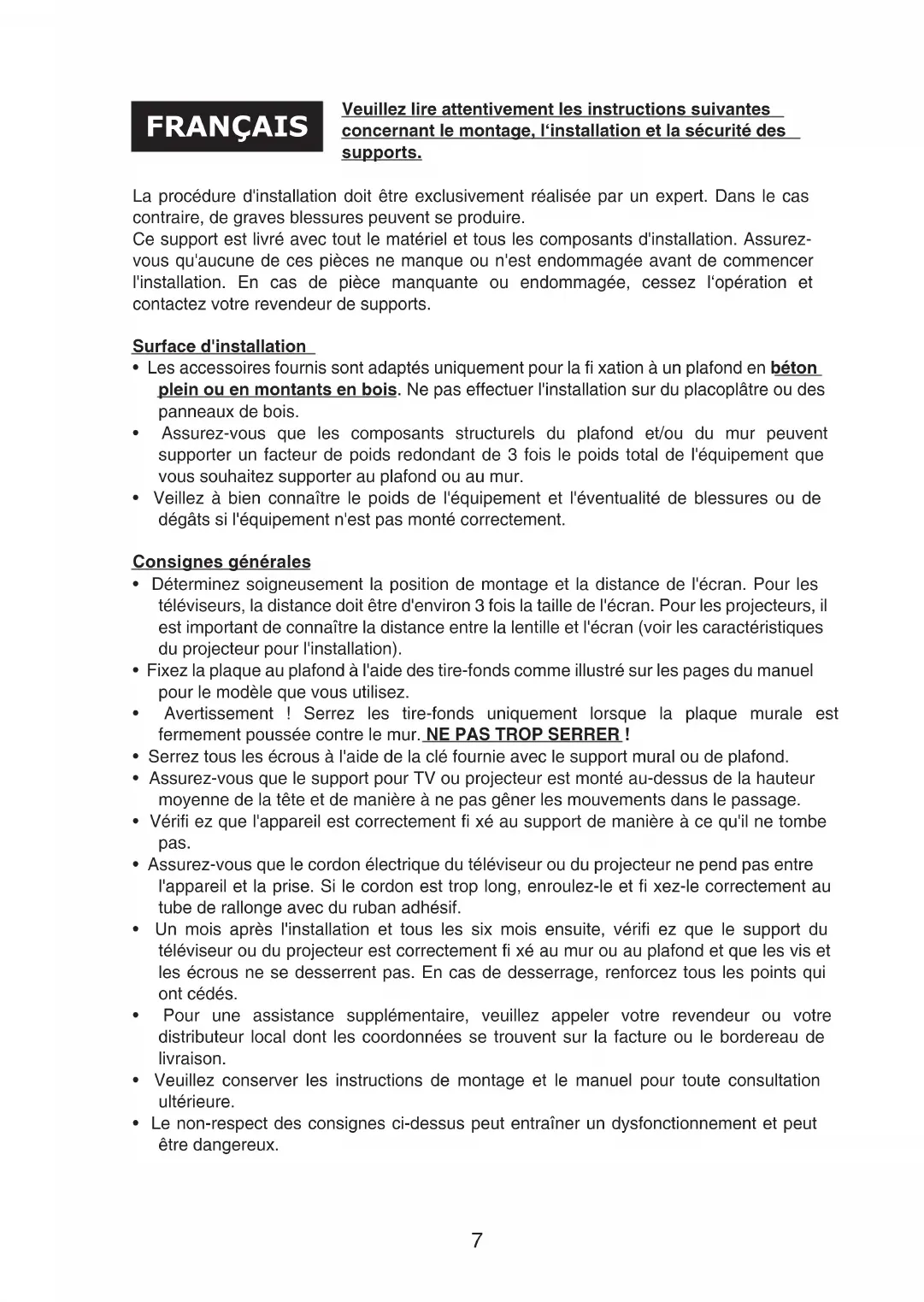

Veuillez tirer attentivement les instructions suivantes concernant le montage, l'installation et la sécurité des supports.
La procédure d'installation doit être exclusivement réalisée par un expert. Dans le cas contraire, de graves blessures peuvent se produire.
Ce support est livré avec tout le matériel et tous les composants d'installation. Assurez-vous qu'aucune de ces pièces ne manque ou n'est endommagée avant de commencer l'installation. En cas de pièce manquante ou endommagée, cessez l'opération et contactez votre revendeur de supports.
Surface d'installation
- Les accessoires fournis sont des adaptations uniquement pour la fixation à un plafond en béton plein ou en montants en bois. Ne pas effectuer l'installation sur du placoplatre ou des panneaux de bois. Assurez-vous que les composants structurels du plafond et/ou du mur peuvent supporter un facteur de poids redondant de 3 fois le poids total de l'équipement que vous souhaitez supporter au plafond ou au mur.
- Veillez à bien connaître le poids de l'équipement et l'éventualité de blessures ou de dégâts si l'équipement n'est pas monté correctement.
Consignes générales
- Détérmine soignement la position de montage et la distance de l'écran. Pour les téléviseurs, la distance doit être d'environ 3 fois la taille de l'écran. Pour les projecteurs, il est important de connaître la distance entre la lentille et l'écran (voir les caractéristiques du projecteur pour l'installation). Fixez la plaque au plafond avec les tire-fonds comme illustré sur les pages du manuel pour le modèle que vous utilisez.
- Avertissement ! Serrez les tire-fonds uniquement lorsque la plaque murale est fermement poussée contre le mur. NE PAS TROP SERRER !
- Serrez tous les écrous à l'aide de la clé fournie avec le support mural ou de plafond. Assurez-vous que le support pour TV ou projecteur est monté au-dessus de la hauteur moyenne de la tête et de manière à ne pas gêner les mouvements dans le passage.
- Vérifiez que l'appareil est correctement fixé au support de manière à ce qu'il ne tombe pas.
- Assurez-vous que le cordon électrique du téléviseur ou du projecteur ne pend pas entre l'appareil et la prise. Si le cordon est trop long, enroulez-le et fixez-le correctement au tube de rallonge avec du ruban adhésif.
- Un mois après l'installation et tous les six mois ensuite, vérifiez que le support du téléviseur ou du projecteur est correctement fixé au mur ou au plafond et que les vis et les écrous ne se desserrent pas. En cas de desserrage, renforcez tous les points qui ont cédé. Pour une assistance supplémentaire, veuillez appeler votre revendeur ou votre distributeur local dont les coordonnées se trouvent sur la facture ou le bordereau de livraison.
- Veuillez conserver les instructions de montage et le manuel pour toute consultation ultérieure
- Le non-respect des consignes ci-dessus peut entraîner un dysfonctionnement et peut être dangereux.
Étape 1:
Retournez l'écran et placez-le sur une surface lisse et plane. Repérez les points de montage à l'arrière de l'écran.
De nombreux constructeurs de LCD se conforment aux normes VESA. La norme VESA définit les interfaces de montage physique. Le support de LCD est assemblé pour correspondre aux gabarits VESA 75/100/200/400.
Les écrans Plasma sont dotés d'un jeu aléatoire de trous.
Remarque ! Ne serrez pas trop les vis de montage du bras sous peine d'endommager le filetage interne de l'écran.
Avant de commencer, déterminez l'emplacement de montage optimal pour l'écran LCD/PLASMA à installer.
Étape 2 :
Assemblez la plaque murale à l'aide du matériel et des clés fournis.
Remarque! Serrez les vis uniformément afin d'éviter toute distorsion qui pourrait affecter le processus d'assemblage. Ne serrez pas trop fort. Le non-respect de ces instructions peut entrainer une contrainte excessive sur les vis et réduire considérablement leur force.
Montage du mur en béton plein : inspectez soigneusement la zone où le LCD/Plasma/projecteur doit être installé. Contrôlez tout dégât ou manque de ciment.
Attention! Faites attention lorsque vous percez dans une paroi en ciment ou en montants en bois afin d'éviter des lignes électriques ou les tuyaux d'eau qui peuvent passer derrière le mur. Utilisez la plaque murale comme gabarit pour repérer la position des trous de montage.
Percez des trous de 7,5 cm de profondeur en utilisant un foret à béton de 10 mm. Introduisez les ancrages en plastique dans les trous et enoncez-les jusqu'à ce que la rondelle soit au niveau de la surface en béton. Placez la plaque arrêté sur la surface en béton et serrez lentement chaque écrou sur l'ancrage correspondant.
Montage sur montants en bois :
Utilisez le détecteur de montant (vendu à part) pour repérer un membre de l'armature situé proche de la position de montage désirée.
Remarque! Les membres de l'armature ont habituellement une largeur de 3-5 cm et leur centre est espacé de 40 cm. Nous conseillons de repérer plusieurs montants pour déduire l'espacement des montants. Utilisez un dispositif pointu pour pénétrer la cloison sèche et identifier le véritable centre du montant. Utilisez la base de la plaque murale comme gabarit et positionner la base de la plaque murale verticalement. Marquez la position du trou sur la paroi en prenant soin d'utiliser le centre des trous de vis. Utilisez un niveau pour vérifier l'alignement horizontal des repères.
Étape 3 :
Pour les modèles à inclinaison, tirez doucement les bords supérieurs gauche et droit pour placer le support selon l'angle désiré. Utilisez un tournevis cruciforme pour ajuster le mécanisme d'inclinaison selon la position désirée. Les modèles de montage pour LCD sont conçus pour maintenir leur angle d'inclinaison en utilisant le bout des doigts sur l'arrière du moniteur. Tenez l'écran éloigné du mécanisme d'inclinaison et tournez les vis cruciformes pour régler l'angle désiré.
Étape 4 :
Lorsque l'installation de l'écran plasma sur le mur est terminée, vous pouvez déplacer l'écran d'un côté ou de l'autre pour optimiser la position finale de l'écran sur le mur en faisant coulisser l'unité sur les tiges métalliques de la plaque murale.
Garantie limitee
- Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.
- Si une réclamation est effectuée sous garantie, le bras doit être renvoyé accompagné du document d'achat d'origine à suive revendeur ou suive distributeur.
- Cette garantie ne concerne pas : Renvoyez uniquement le passage corrigé, sans ajouter de contenu supplémentaire.
- Surcharge au-delà de la charge autorisée,
- La mauvaise utilisation n'est pas couverte,
- Usure normale,
- Dégâts par friction,
- Défauts de revêtement,
- Défauts causés par des vis, écrous ou sangles desserrés.
- Montage d'un support de plafond au mur ou d'un support mural au plafond.
- En cas d'utilisation erronée, sans respecter les instructions.
- Modification ou réparation effectuées par du personnel non autorisé,
- Dégâts causés par un accident,
Entretien
- Ne nettoyez qu’avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Généralités
- Le design et les caractéristiques techniques sont susceptibles de modification sans notification préalable.
- Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.
