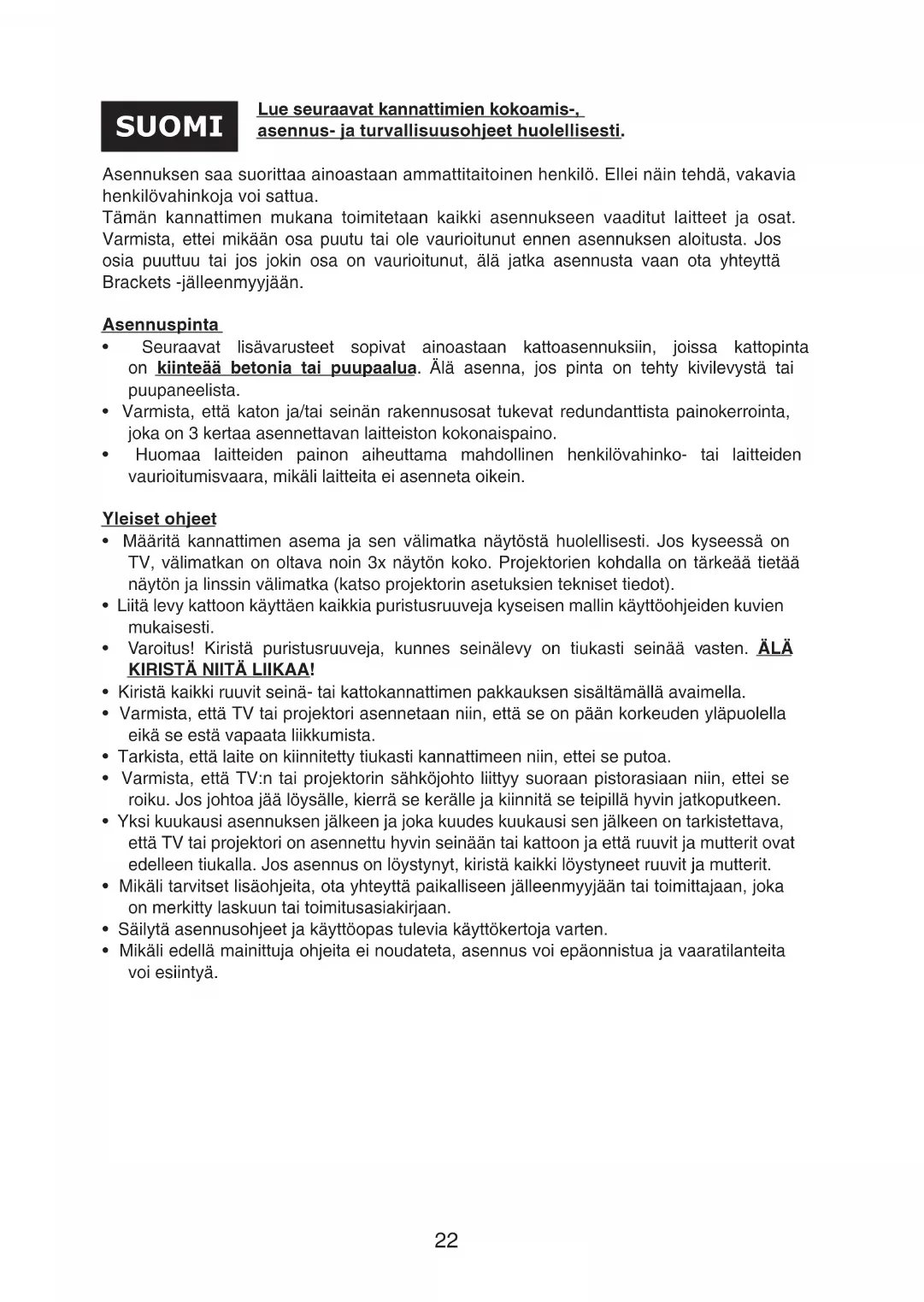

KÄYTTÖOHJE TVS FSB07S HQ

Lue seuraavat kannattimien kokoamis-, asennus- ja turvallisuusohjeet huolellisesti.

Asennuksen saa suorittaa ainoastaan ammatitaitoinen henkilö. Ellein nain tehdä,vakavia henkilovahinkoja voi sattua.

Tämän kannattinen mukana toimitetaan kaikki asennukseen vaaditut laitteet ja osat. Varmista, ettei mikaan osa puutu tai ole vauroitunut ennen asennuksen aloitusta. Jos osia puuttuu tai jos jokin osa on vauroitunut, alä jatka asennusta vaan ota yhteytt Brackets -jalleenmyyjaan.

Asennuspinta

Seuraavat lisavarusteet sopivat ainoastaan kattoasennuksiin, joissa kattopinta on kiinteaa betonia tai puupaalua. Alä asenna, jos pinta on tehty kivilevysta tai puupaneelista.
- Varmista, etta katon ja/tai seinan rakennusosat tukevat redundanttista painokerrointa, joka on 3 kertaa asennettavan laitteiston kokonaispaino.
- Huomaa laitteiden painon aiheuttama mahdollinen henkilovahinko- tai laitteiden vauroitumisvaara, mikäli laitteita ei asenneta oikein.

Yleiset ojheet

• Maäritä kannatinen asema ja sen välimatka näytösta huolellisesti. Jos kyseessä on TV, välimatkan on olta voin 3x näytön koko. Projektoren kohdalla on tärkeää tietäa näytön ja linssin välimatka (katso Projektorin asetuksien tekniset tiedot).
• Liitta levy kattoon kayttäen kaikkia puristusruuveja kyseisen mallin kayttöohjeiden kuvien mukaisesti.
• Varoitus! Kiristä puristusruuveja, kunnes seinälevy on tiukasti seinäa vasten. ALA KIRISTÄ NIITÄ LIKAAI
• Kirista kaikki ruuvit seinä- tai kattokannattimen pakkaksen sisälä mällä avaimella.
• Varmista, etta TV tai projektori asennetaan niin, etta se on pa'an korkeuden ylapuolella eikä se esta vapaata liikkumista.
• Tarkista, etta laite on kiinnitety tiukasti kannattimeen niin, ettei se putoa.
• Varmista, etta TV:n tai projektorin sahkjohohti littyy suoraan pistorasiaan niin, ettei seroiku. Jos johtoa jaa loysalle, kierra se keralle ja kiinnita se teipillahyvin jatkoputkeen.
• Yksi kuukausi asennuksen jälkeen ja joka kuudes kuukausi sen jälkeen on tarkistettava, etta TV tai projektori on asennetu hyvin seinaan tai kattoon ja etta ruuvit ja mutterit ovat edelleen tiukalla. Jos asennus on lôystynyt, kirista kaikki lôystyneet ruuvit ja mutterit.
• Mikali tarvitset lisäohjeita, ota yhteyttä paikalliseen jalleenmyyjän tai toimittajaan, joka on merkitty laskuun tai toimitusasiakirjaan.
• Säilytä asennusohjeet ja käytöopas tulevia käytökertoja varten.
• Mikäli edellä mainittuja ohjeita ei noudateta, asennus voi epäonnistua ja vaaratilanteita voi esintyä.

Asennusohjeet

Vaihe 1:

Kännä naytö ylosalaisin ja aseta se pehmeälle ja tasaiselle pinnalle. Huomaa nayton takana olevien asennuskohtien paikat.

Monet LCD-näytöjen valmistajat noudattavat VESA-standardeja. VESA-standardit märittävat fyysiset asennusliittymät. LCD-kannatin sopi standardin VESA 75/100/200/400 mukaisin asennusmalleihin.

Plasma -monitoreiden asennusreiät on asetettu satunnaisesti.

Huom! Älä kirstä kannatimen asennusruuveja liikaa, sillä se voi johtaa nayton asennusreikien kierteiden vauroitumiseen.

Määritä ennen asennuksen aloitusta LCD\PLASMA-nayton optimaalinen asennuspaikka.

Vaihe 2:

Asenna seinälevy pakkauksen laitteita ja avaimia kayttäen.

Huom! Kiristä ruuvit tasaisesti niin, etteivat ne vaänny ja vaikuta nain asennukseen. Älä kiristä ruuveja liallisella voimalla. Mikäli naita ohjeita ei noudateta, ruuvit voivat joutua liallisen paineen alaisiki ja niidenkestävyys voi heikentyä huomattavasti.

Kiinteaaan betoniseinaan asentaminen: Tutki LCD\Plasma\projektorin asennuskohta huolellisesti. Tarkista kohta mahdollisten vauroioden tai irronneen sementin varalta.

Huomio! Ole varovainen poratessasi reikiä sementtiin tai puupalkkeihin välttäksesi poraamasta mahdollisiin sahköjohtoin tai vesiputkiin. Käytä seinälevyä mallina ja merkitse asennusreikien kohdat.

Poraa 3" svat reiät käyttaen kivipintaan tarkoitettua poranterä (10 mm). Aseta muovikiinnikkeet reikiin ja taputa ne tasaisiki, kunnes tiivisteet ovat tasaisesti betonipintaan nahden. Aseta takalevy betonipintaan ja kirista mutterit hitaasti yksi kerrallaan vastaaviin kiinnikkeisiin.

Puupaaluihin asentaminen:

Käytä anturia (myydaan erikseen) halutun asennuskohdan kehysrakenteen märattämiseen.

Huomaa! Kehysrakenteet ovat yleensä 1-1/2" - 2" leveitä ja niiden keskellä on 16" rako.

Suosittelemme useamman kuin yhden paalun märittämisen niin, etta niiden valien pituudet saadaan selville. Märità paalun todellinen keskikohta menemälla seinän sisään terävää valinettä käytäen. Käytä seinalévyä mallina ja aseta sen pohja pystysuoraan. Merkitse reiän asema seinalän ja varmista, etta käytat keskimmäisiä ruuviaukkoja. Käytä tasainta varmistaaksesi merkkien vaakasuoran kohdistuksen.

Vaihe 3:

Jos malli on kallistuva, vedà vasenta ja oikeaa ylareunaa kevyste siirtäksesi kannattimen haluttuun nayton kallistuskulmaan. Sādā kallistusmekanismi haluttuun asentoon kayttäen Phillips ruuvimeisselià. LCD-nayton Kannattimet on suunniteltu sālyttāmään niiden kallistuskulma pitäessä sormenpää monitorin takana. Pidä nayttö kaukana kallistusmekanismista ja kierra Philipsin ruuvi haluttuun kulmaan.

Vaihe 4:

Kun Plasma-näytö on asennettu seinakannattimeen, voit vielakin siirtäa nayttöasivlta sivulle sen lopullisen paikan maärittämiseksi, liu'uta tällöin laitettaseinälevynterastangoilla.

RAJOITETTU TAKUU

• Takuu ja vastuuvelvollisuus mitäöityy, jos tuote vauroituu siihen tehtyjen muutoksien tai sen värinkäytön takia.
• Jos vaade esitetaan takuun voimassaolon aikana, kannatin tulee palauttaa alkuperäisen tilausasiakiran kanssa jalleenmyviälle tai toimittaialle.
  Tämä takuu ei ole voimassa, mikäli vahingot johtuvat seuraavista syistä:
  Tuotteen ylikuormitus
  Tuotteen vaarinkaytto
  Normaali koluminen
  Kitkasta aiheutuvat vauirot
  Paallysteviat
• Löystyneiden ruuvien, mutterien tai hihnan aiheuttamat viat
• Kattokannattimen asennus seinaan tai seinakannattimen asennus katloon
  Virheellinen käytö, jota ei ole mainittu ohjeissa
• Valtuuttamattomien palveluiden tekemät mutokset tai koriaukset
• Onnettomuuksjen aiheuttamat vauriot

Huolto

• Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Yleistä

• Muutoksja malljin ja teknisijin ominaisuuksjin yoidaan tehdä ilmoituksetta.
• Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkeja tai rekisteröitviä tuotemerkkeiä ja njäa on käsitetävä sellaisina.
