MODE D'EMPLOI AV 10 MARANTZ

Pré-ampli AV Manuel de l’Utilisateur 1Accessories

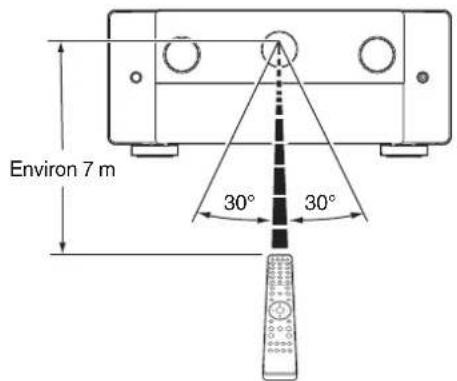

Portée de la télécommande

Nomenclature et fonctions

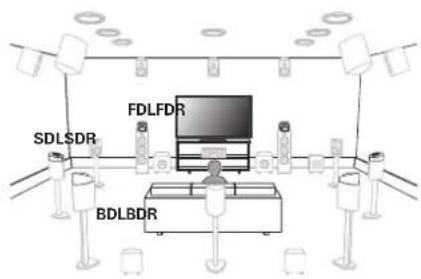

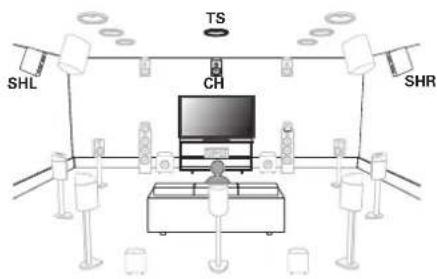

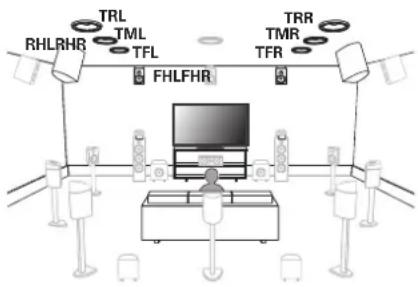

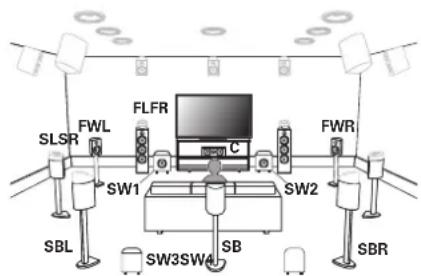

Connexions Installation des enceintes

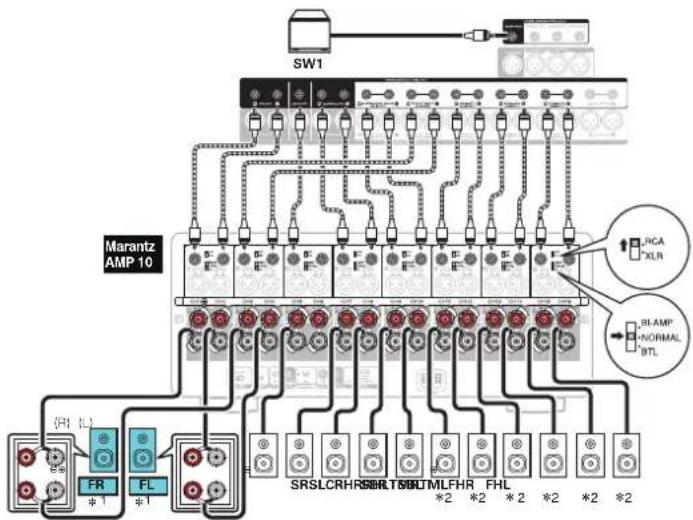

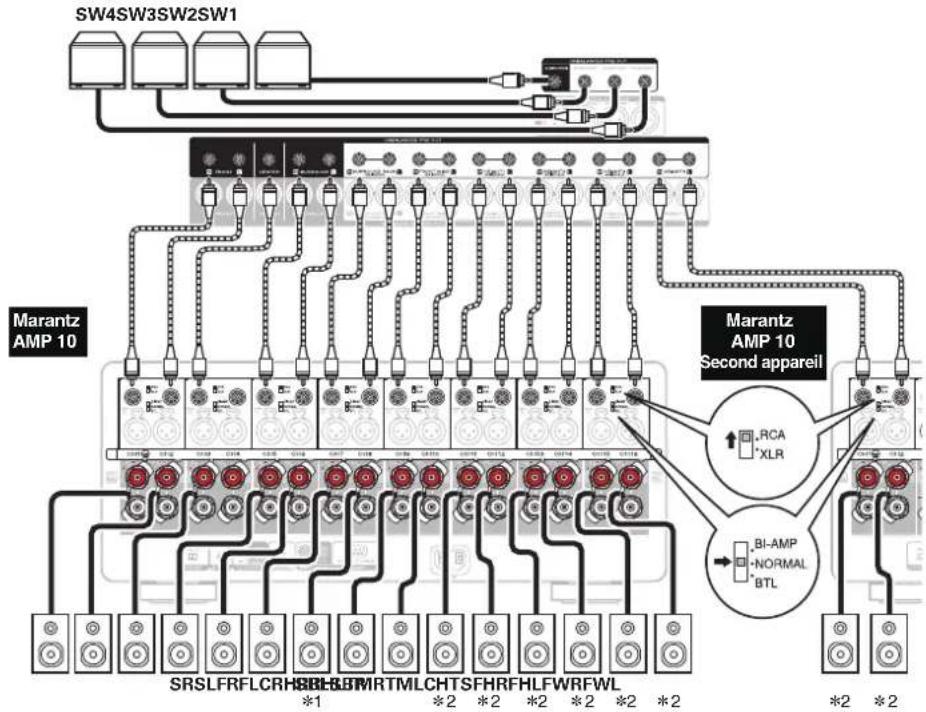

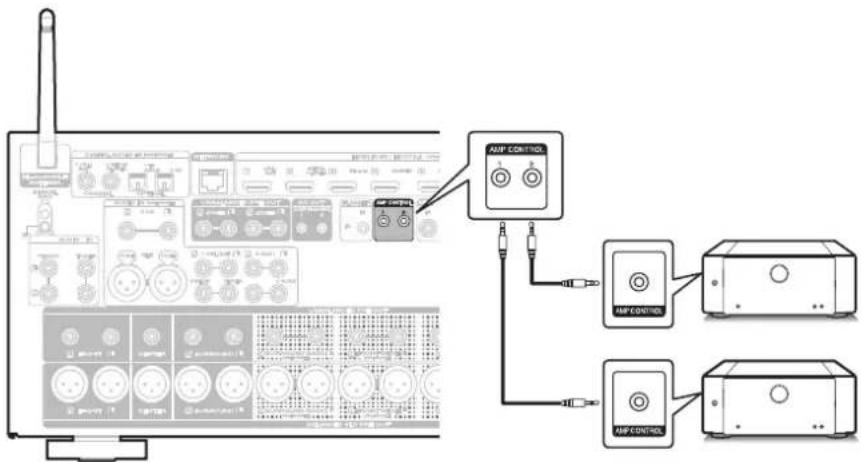

Connexion d’un amplificateur de puissance

Avant de connecter un amplificateur de puissance

Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis”

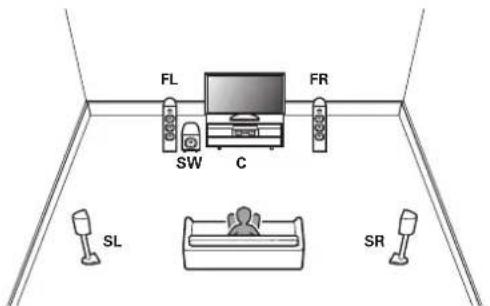

Branchement d’enceintes 5.1 canaux

Branchement d’enceintes 7.1 canaux

Branchement d’enceintes 9.1 canaux

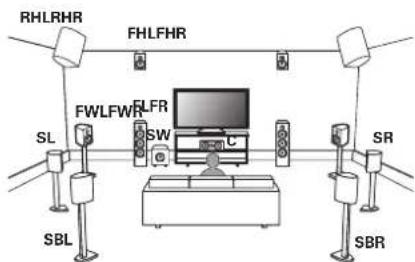

Branchement d’enceintes 11.1 canaux

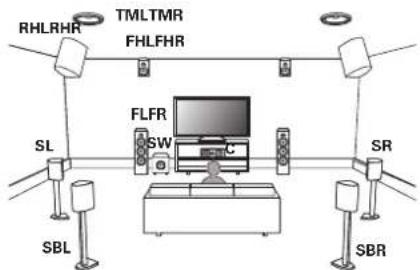

Branchement d’enceintes 13.1 canaux

Branchement d’enceintes 15.1 canaux

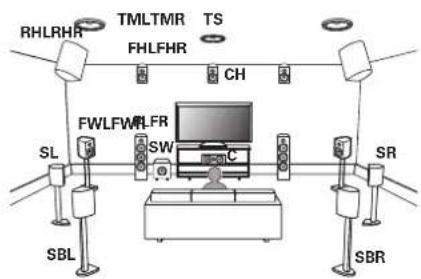

Branchement d’enceintes 17.1 canaux

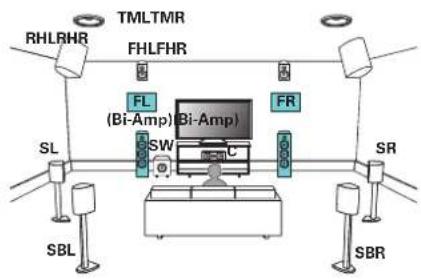

Branchement d’enceintes 13.1 canaux : connexion bi-amp des enceintes avant

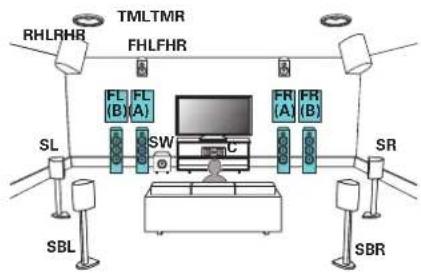

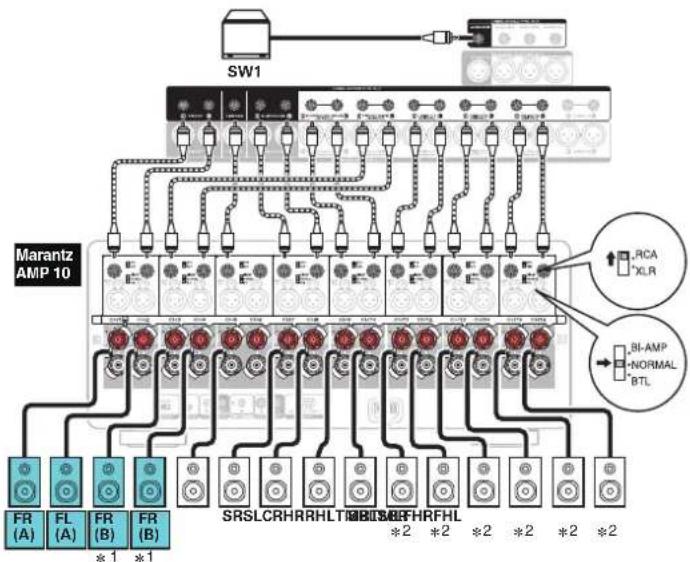

Branchement d’enceintes 13.1 canaux : deuxième paire d’enceintes avant

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un téléviseur

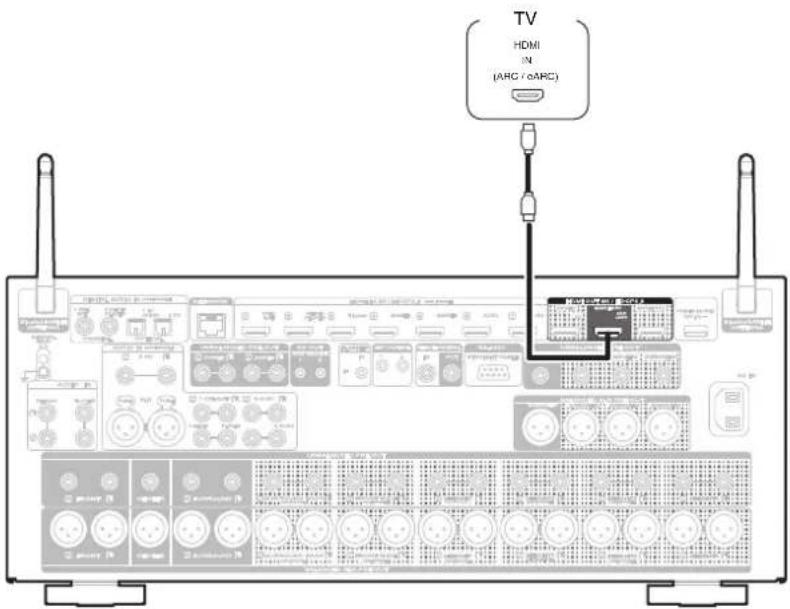

Connexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARC

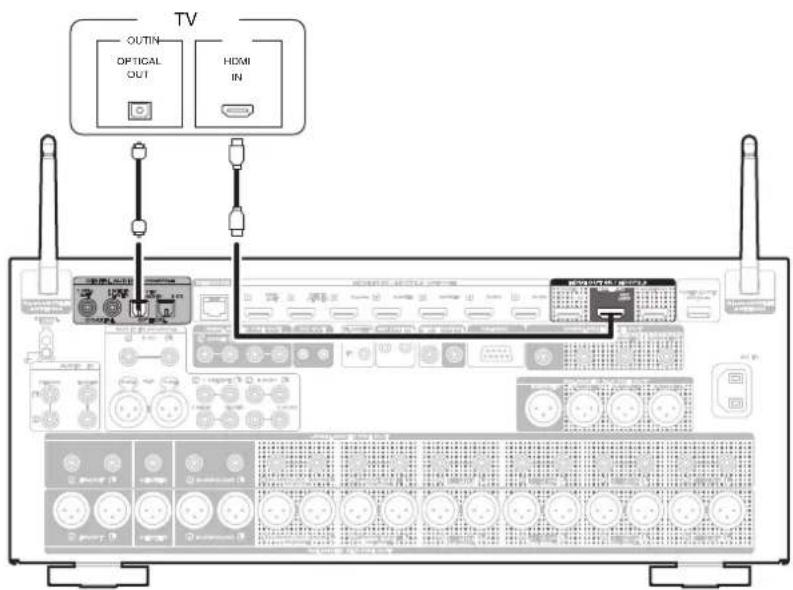

Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARC

Connexion d’un dispositif de lecture

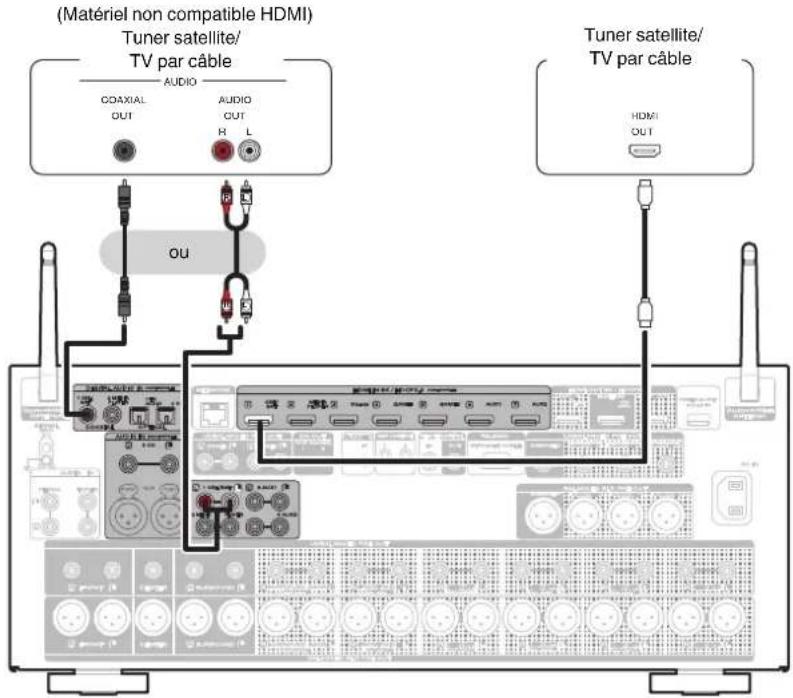

Connexion d’un décodeur (Tuner satellite/TV par câble)

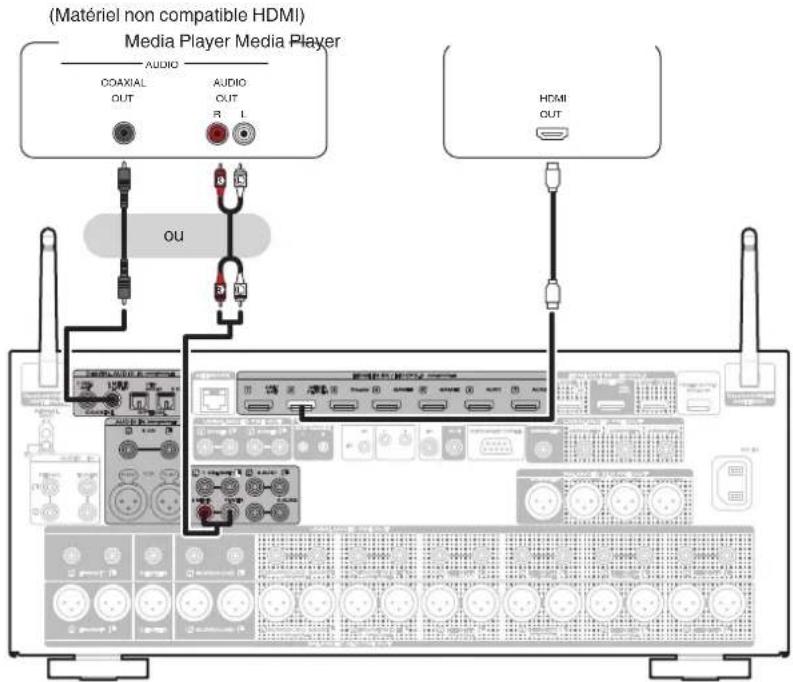

Connexion d’un lecteur multimédia

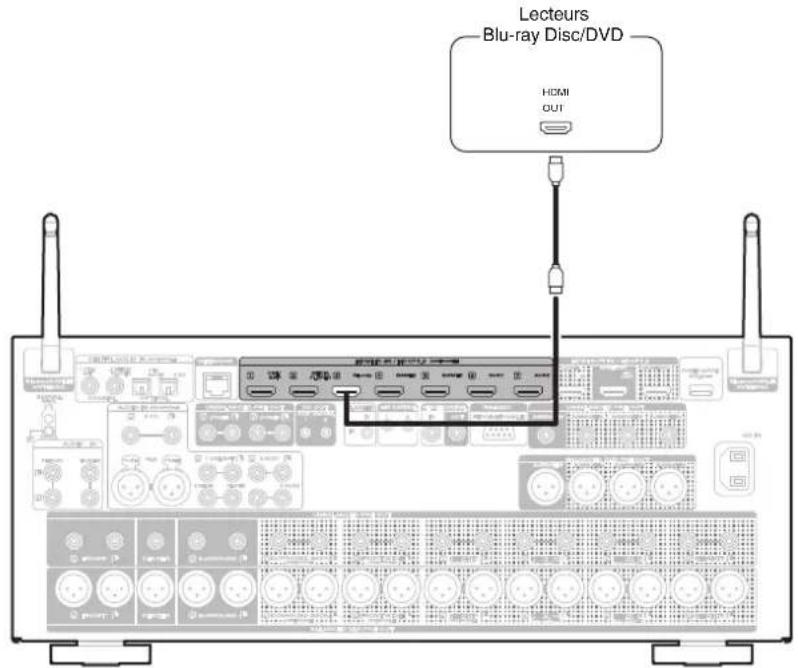

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVD

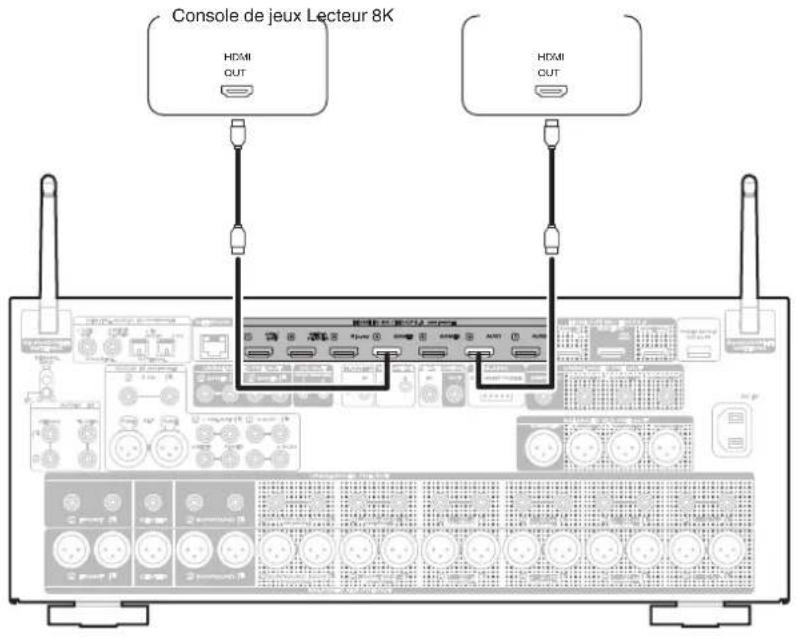

Branchement d’une console de jeu ou d’un appareil de lecture compatible avec 8K

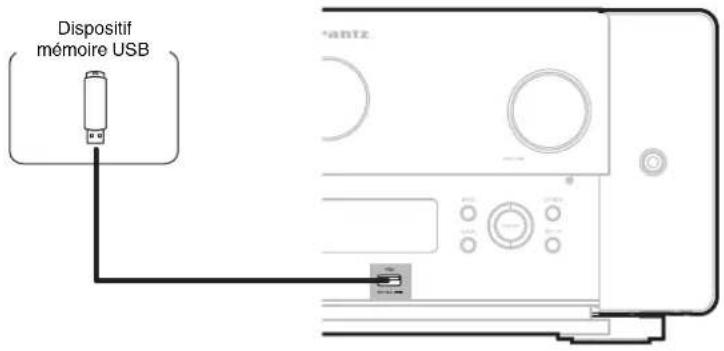

Connecter un dispositif mémoire USB au port USB

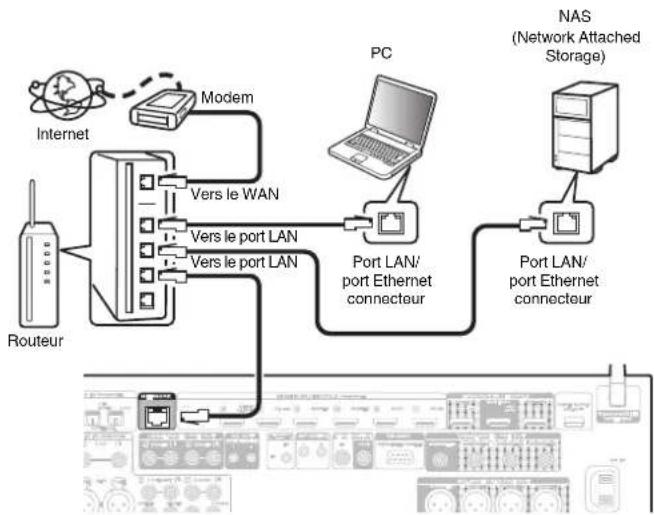

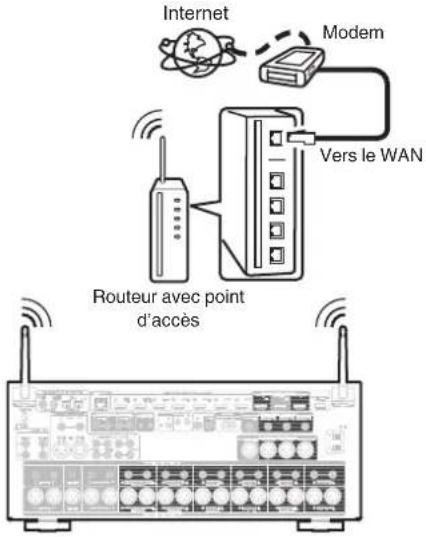

Connexion à un réseau domestique (LAN)

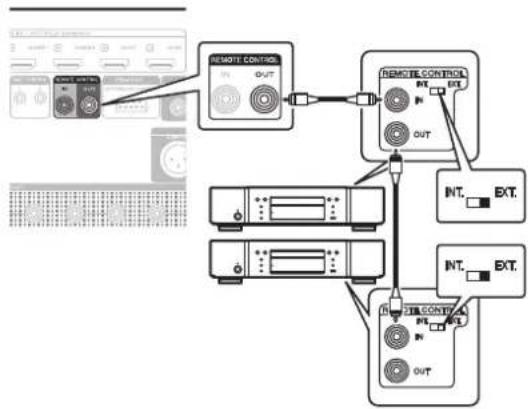

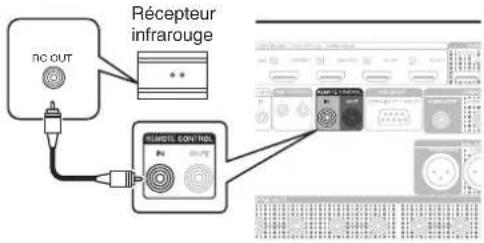

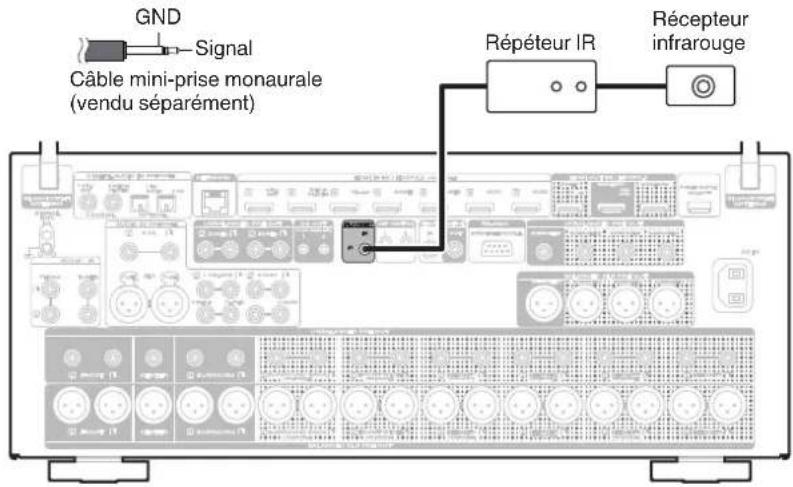

Connexion d’un dispositif de commande externe

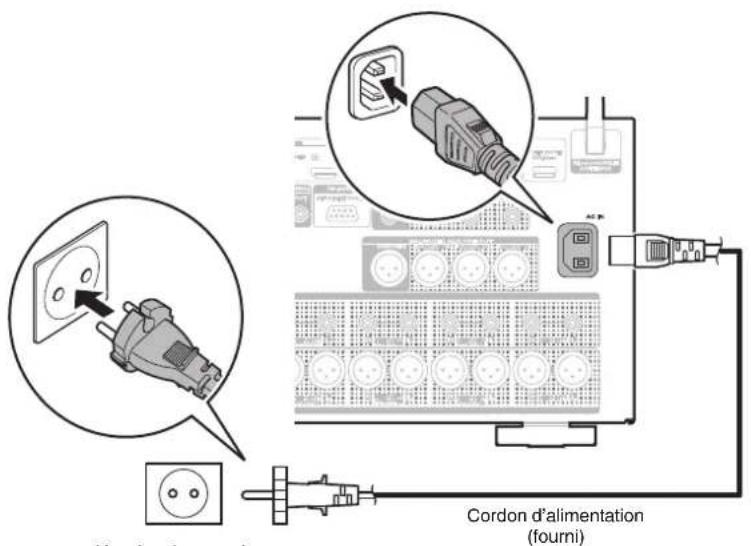

Connexion du cordon d’alimentation

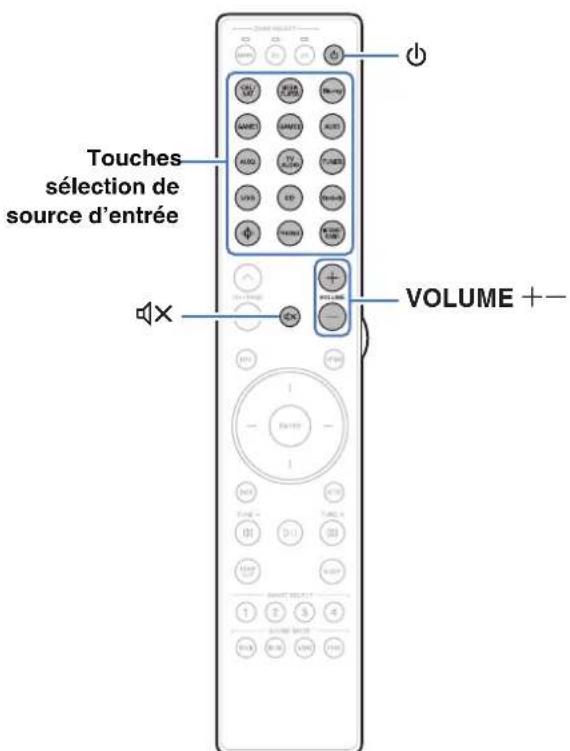

Lecture Utilisation basique

Sélection de la source d’entrée

Coupure temporaire du son (Sourdine)

Lecture avec les lecteurs Blu-ray Disc/DVD

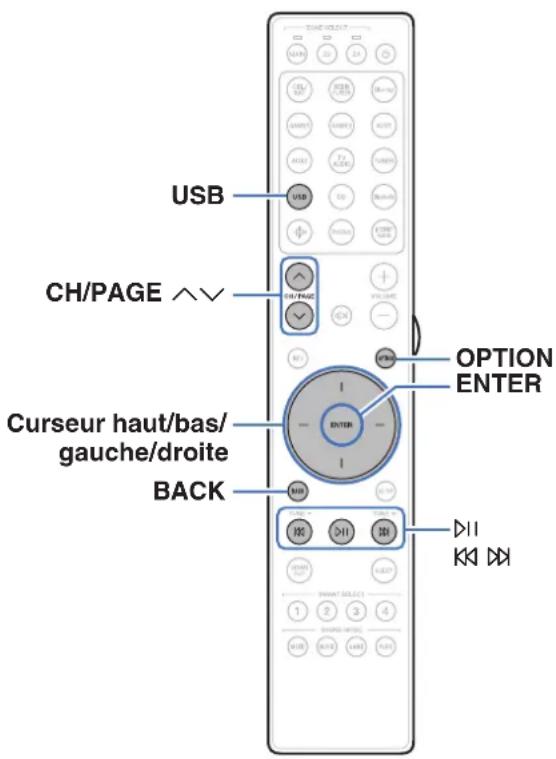

Lecture du contenu d’un dispositif mémoire USB

Lecture des fichiers d’un dispositif mémoire USB

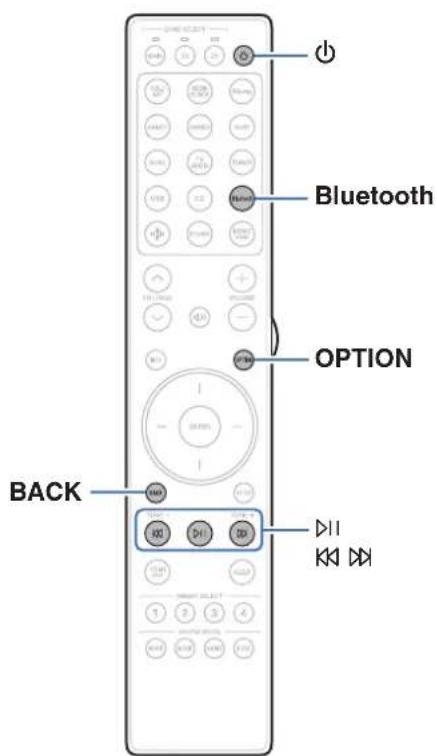

Écouter de la musique sur un périphérique Bluetooth

Lecture de musique à partir d’un périphérique Bluetooth

Appariement avec d’autres périphériques Bluetooth

Reconnexion à cet appareil à partir d’un périphérique Bluetooth

Écoute de l’audio avec un casque Bluetooth

Écoute de l’audio avec un casque Bluetooth

Reconnexion à un casque Bluetooth

Déconnexion d’un casque Bluetooth

Contents Connexions Lecture Réglages Conseils Annexe

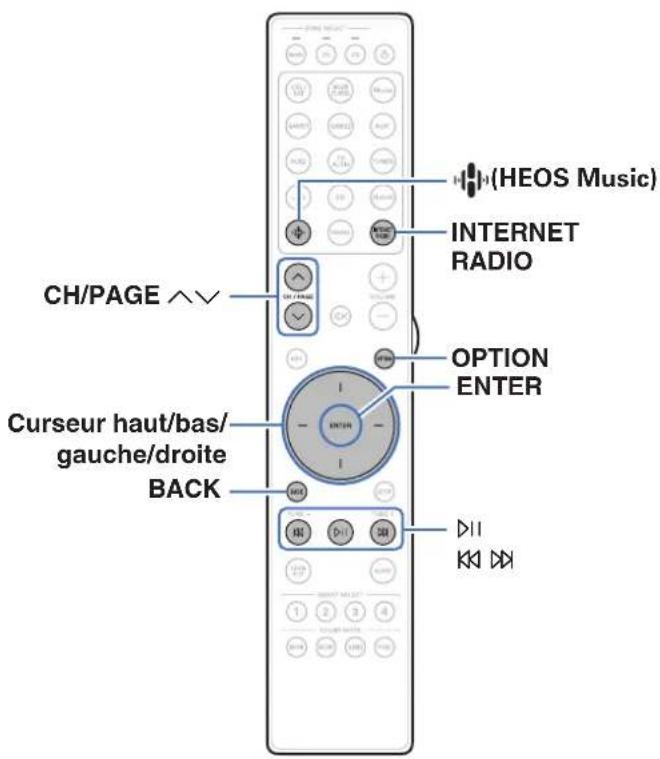

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet

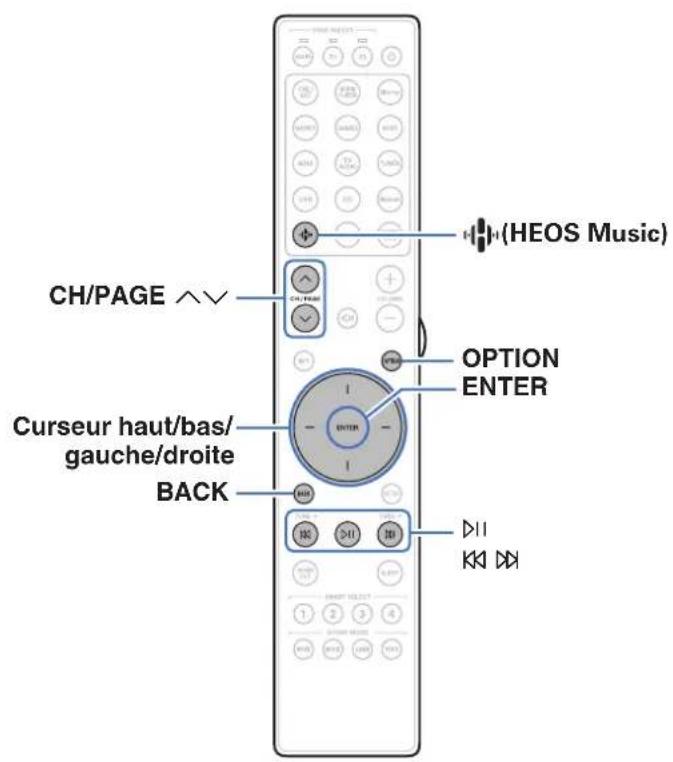

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

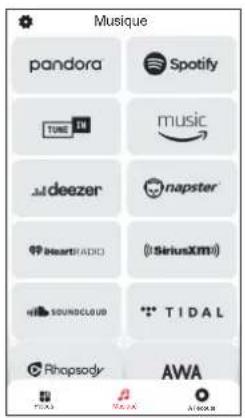

Lecture depuis des services de diffusion de musique

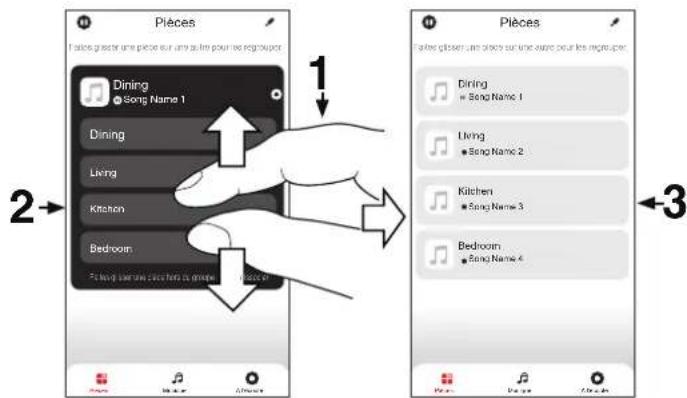

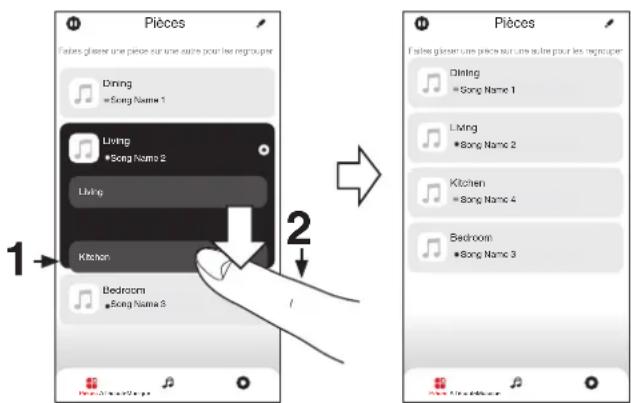

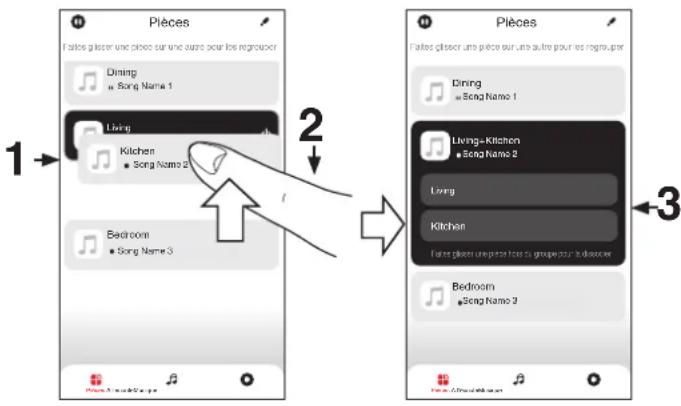

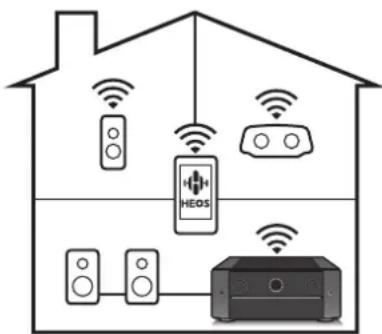

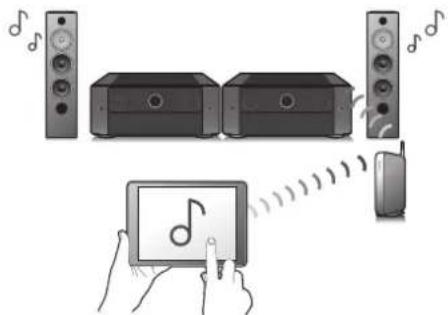

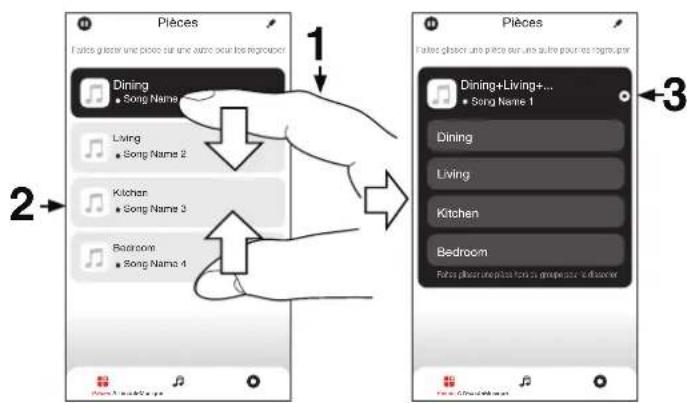

Écouter la même musique dans plusieurs pièces

Lecture de titres de votre iPhone, iPod touch ou iPad

Lecture de la musique iTunes avec cet appareil

Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)

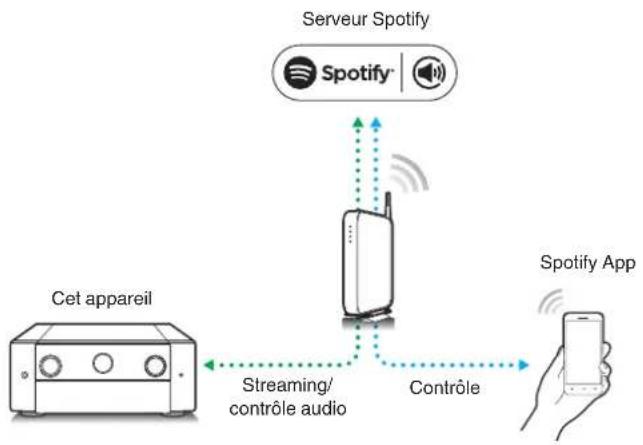

Lecture de la musique Spotify avec cet appareil

Ajout des Favoris HEOS

Réglage de l’audibilité des dialogues et voix (Amélior. Dialogues)

Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)

Réglage de la tonalité (Tonalité)

Sélection d’un filtre Dirac Live (Dirac Live)

Réglage du retard audio (Délai audio)

Modification de la puissance du capteur tactile en fonction de la source d’entrée (Transducteur tactile)

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Modification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP)

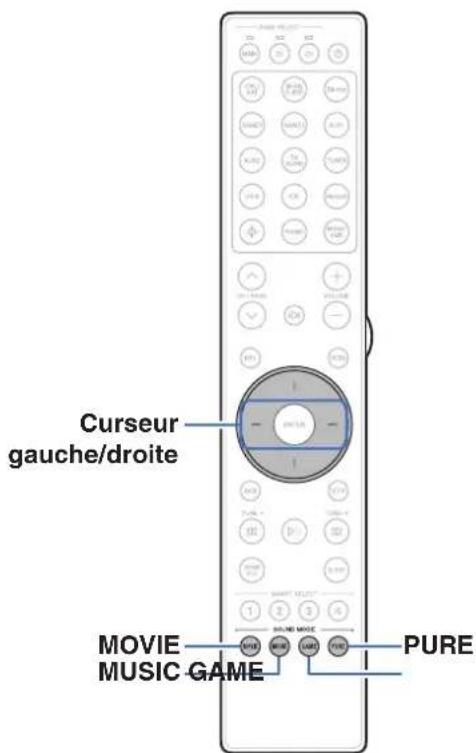

Sélection d’un mode d’écoute

Sélection d’un mode d’écoute

Mode son qui peut être sélectionné pour chaque signal d’entrée

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de contrôle HDMI

Procédure de réglage

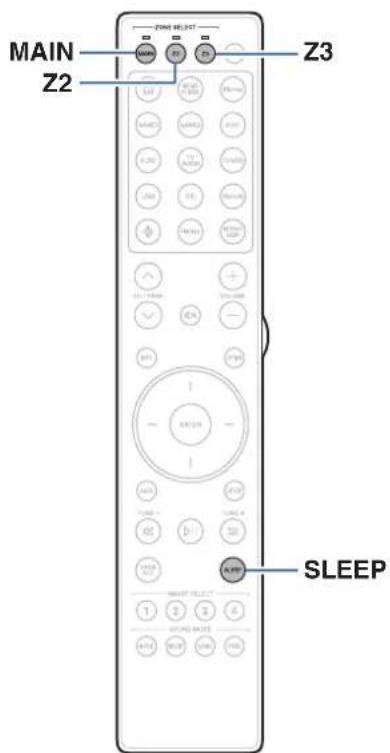

Fonction de minuterie sommeil

Utilisation de la minuterie sommeil

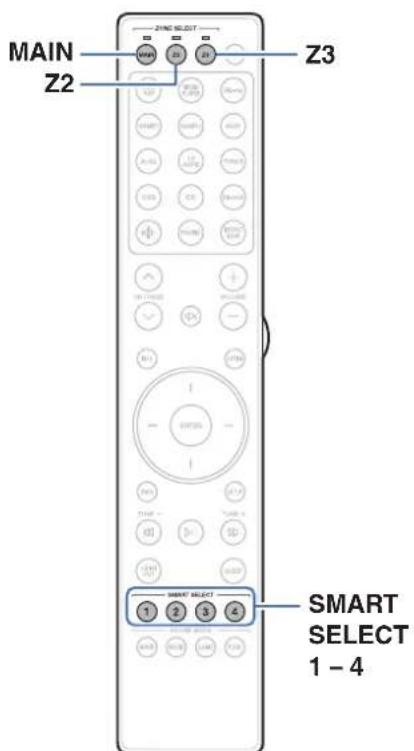

Fonction de sélection intelligente

Solliciter le paramétrage

Modification des réglages

Fonction de verrouillage du panneau

Désactivation de toutes les opérations de touche

Désactivation de toutes les opérations de touche sauf VOLUME

Annulation de la fonction de verrouillage du panneau

Fonction de verrouillage à distance

Désactivation de la fonction de capteur de la télécommande

Activation de la fonction du capteur à distance

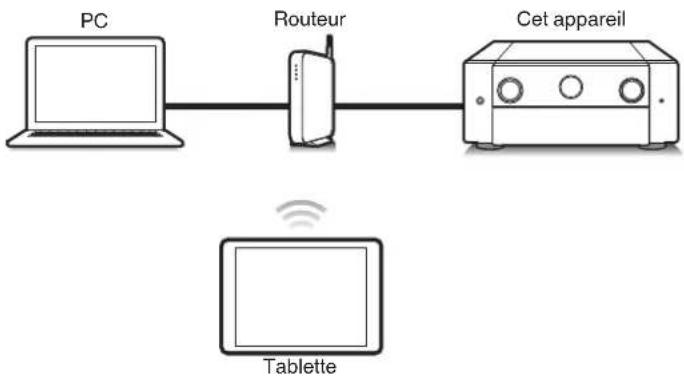

Fonction de contrôle Internet

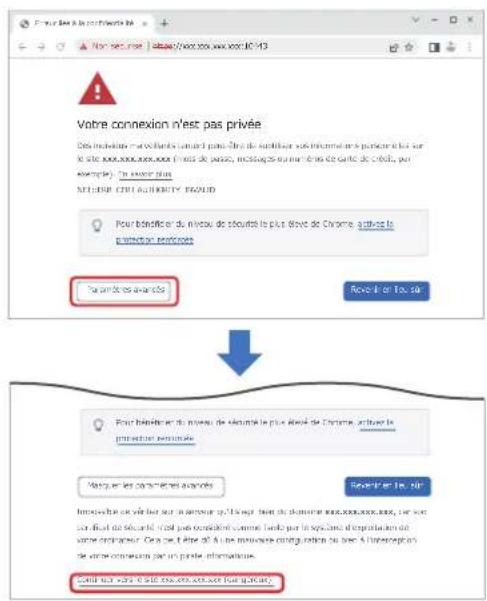

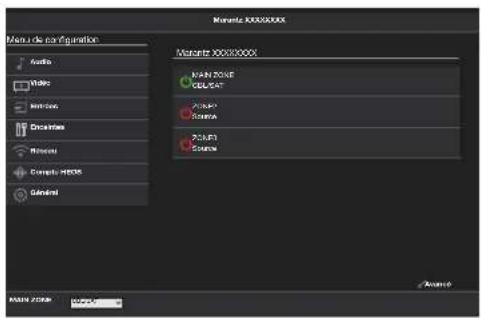

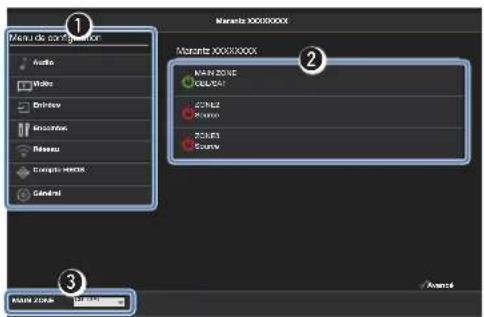

Contrôle de l’appareil à partir d’un contrôle Web

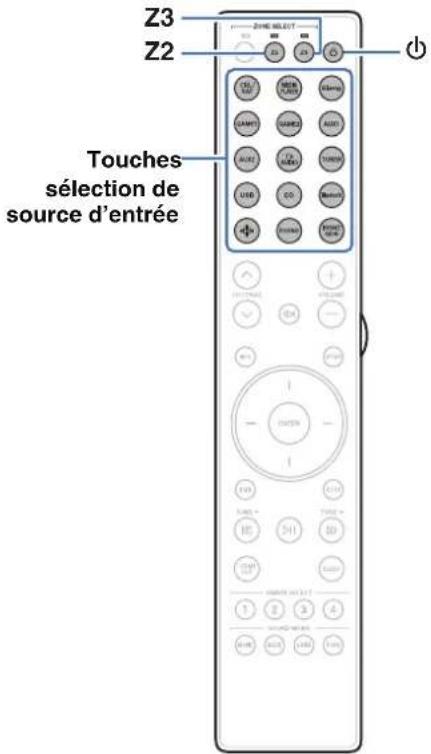

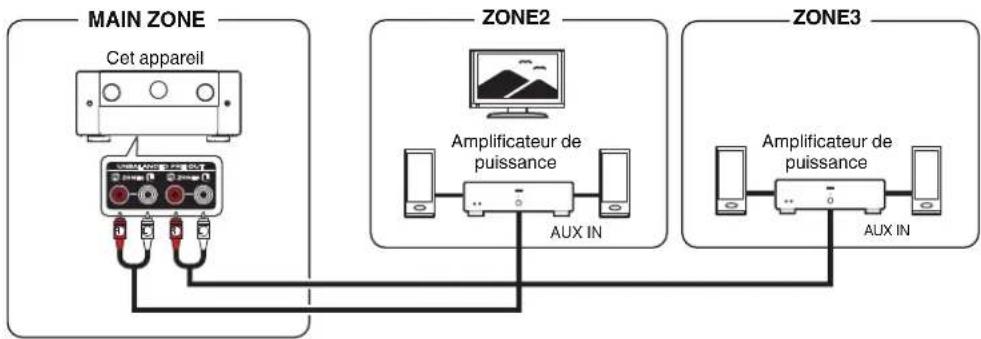

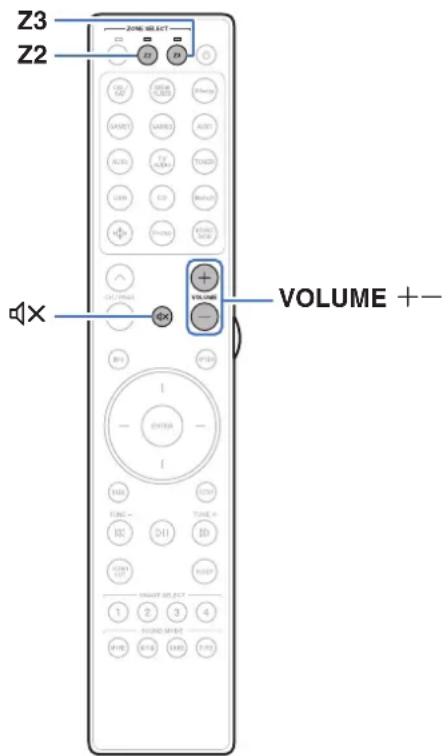

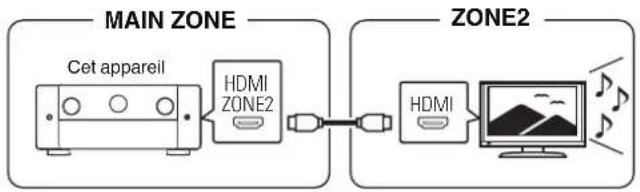

Lecture dans la ZONE2/ZONE3 (autre pièce)

Réglages Plan du menu de l’interface graphique

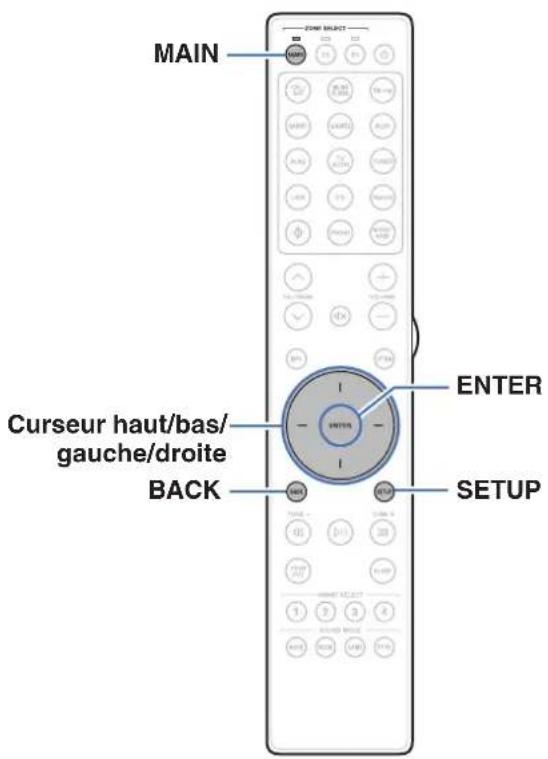

Fonctionnement du menu

Réglage du niveau des Subwoofer

Synchronisation des graves

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEntrées

Affectation des entrées

Renommer les sources

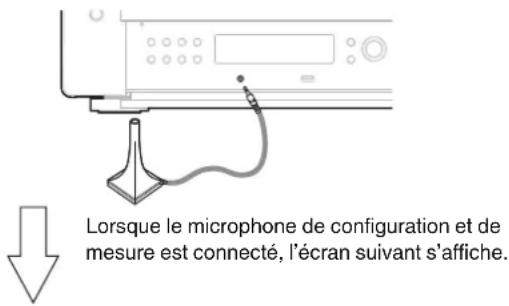

Procédure pour les réglages des enceintes (Conf. Audyssey

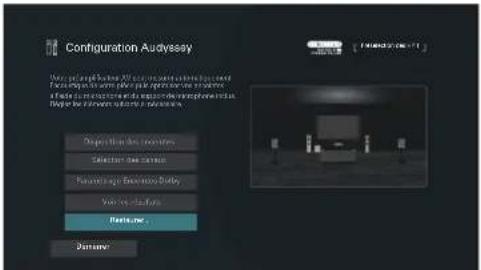

Retour aux réglages “Conf. Audyssey

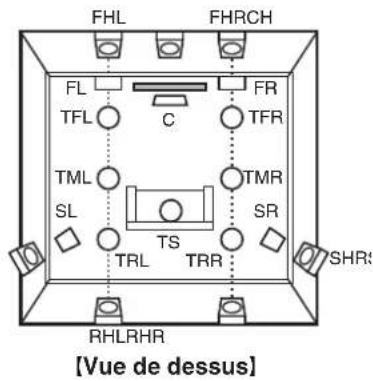

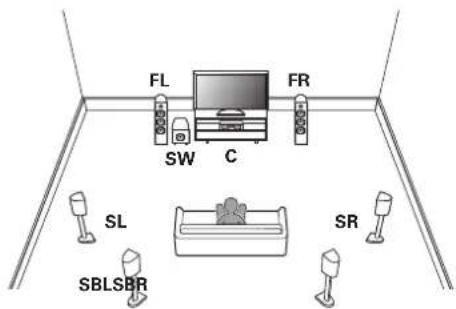

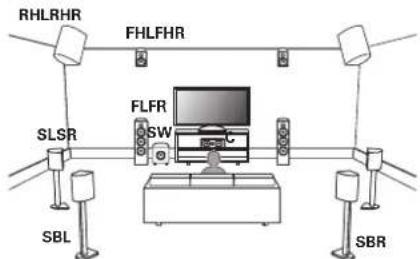

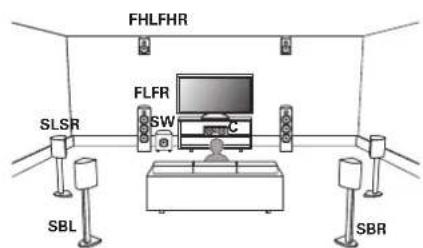

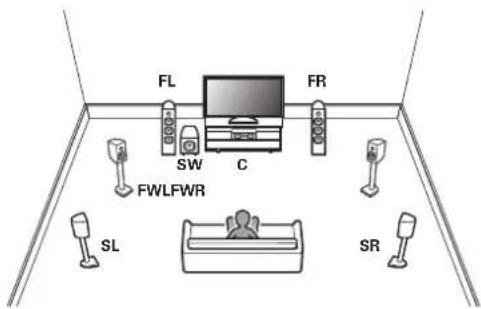

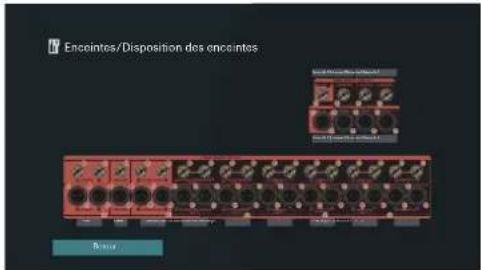

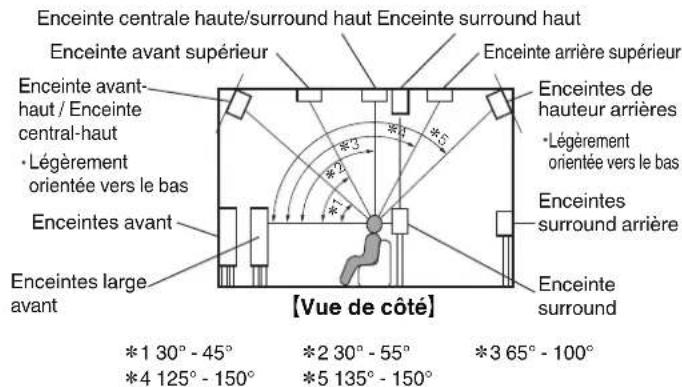

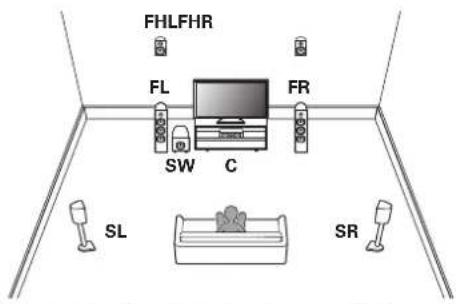

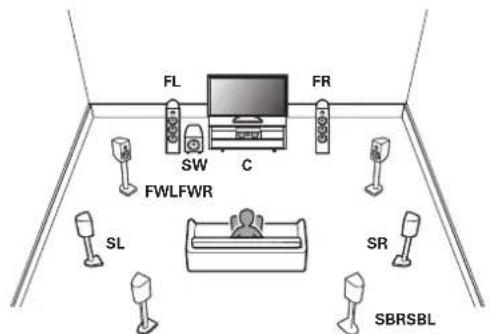

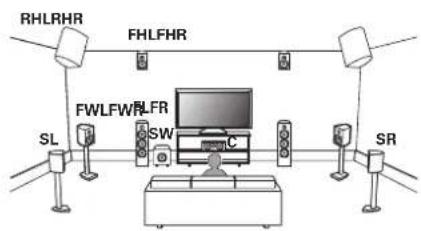

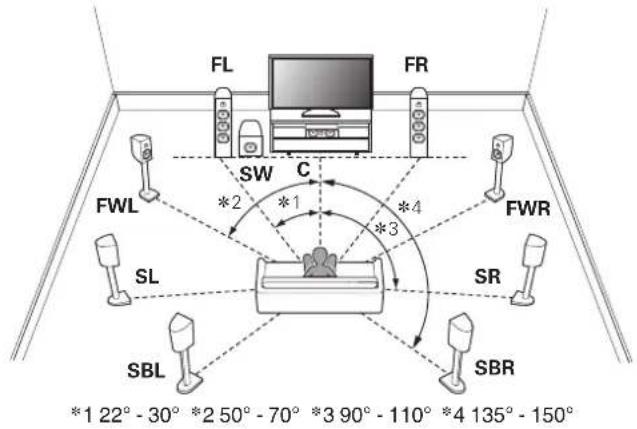

Disposition des enceintes

Agenc. Avant / Agenc. Milieu / Agenc. Arrière / SP/CH

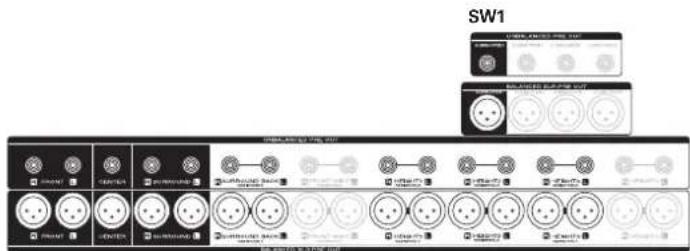

Vue configuration des Bornes

Transducteur tactile

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéseau

Vous ne vous êtes pas connecté

Vous êtes déjà connecté

Manuel d'utilisation

Données d'utilisation

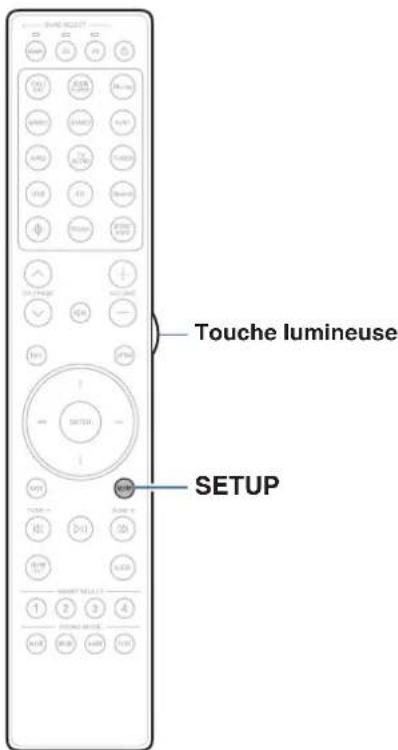

Réglage du rétro-éclairage de la télécommande

Désactivation du rétro-éclairage

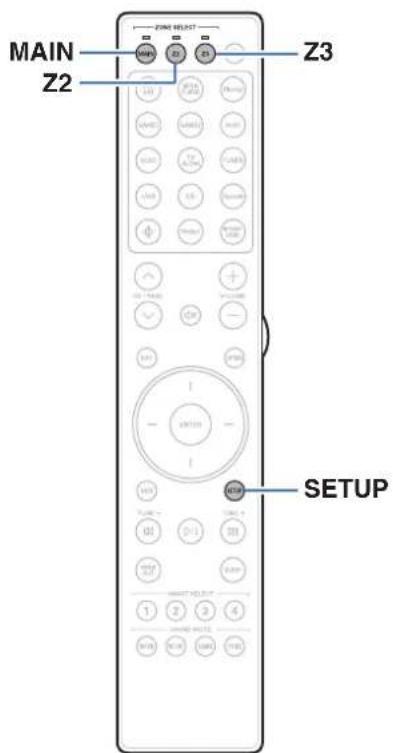

Spécification de la zone utilisée avec la télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConseils Conseils

Dépistage des pannes

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

L’affichage sur cet appareil n’affiche rien

Aucun son n’est émis

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits

Aucune vidéo ne s’affiche sur le téléviseur

L’écran du menu ne s’affiche pas sur le téléviseur

La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

Impossible de lire les dispositifs mémoire USB

Impossible de lire les fichiers musiques sur le PC ou le NAS

Plusieurs services en ligne ne peuvent pas être lus

La fonction HDMI Contrôle ne fonctionne pas

Impossible de se connecter à un réseau local sans fil

Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Mise à jour des messages d’erreur

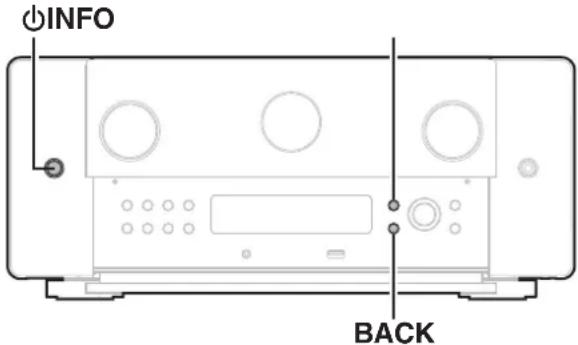

Réinitialisation des réglages d’usine

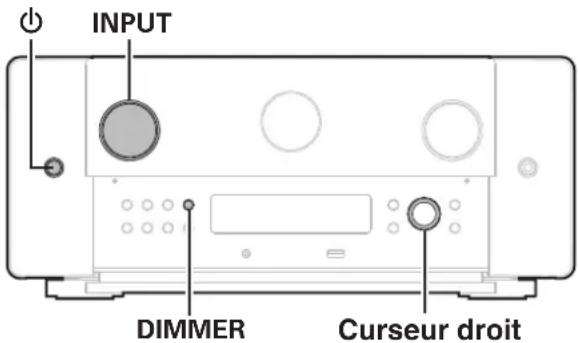

Réinitialisation des réglages du réseau

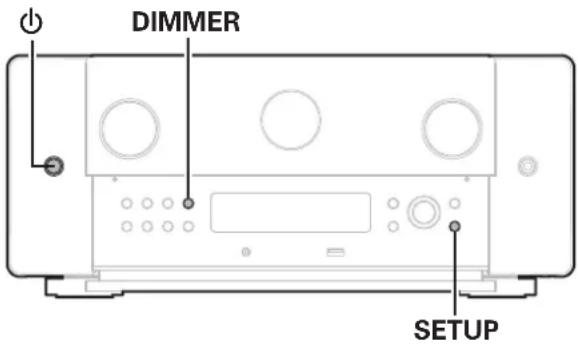

Restauration aux valeurs d’usine

Annexe À propos de HDMI

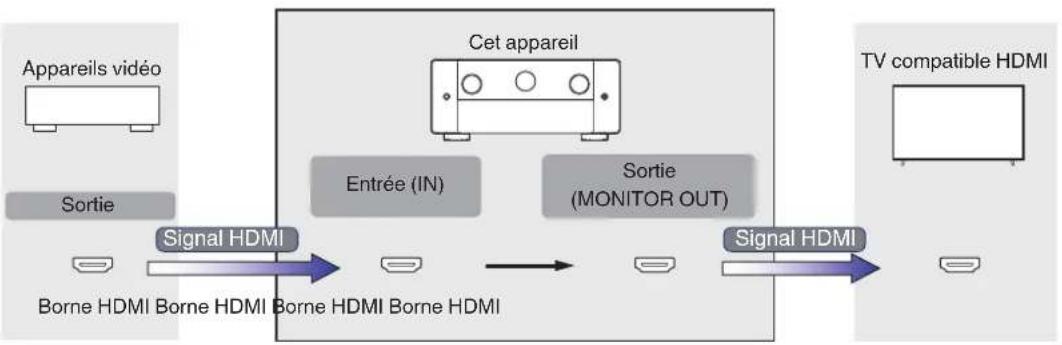

Relation entre les signaux vidéo et la sortie du monitor

Lecture de dispositifs mémoire USB

Lecture d’un périphérique Bluetooth

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

Fonction mémoire personnelle plus

Fonction dernière mémoire

Modes audio et canaux de sortie

Modes audio et paramètres surround

Types de signaux d’entrée et modes audio correspondants

Renseignements relatifs aux marques commerciales

Section du réseau local sans fil

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessories Assurez-vous que les articles suivants sont fournis avec l’appareil. Étiquette du câbleRemarque sur la radioInstructions de sécuritéGuide de démarrage rapide Support de microphone d’étalonnage du son Microphone d’étalonnage du son Cordon d’alimentation Antennes externes pour une connexion Bluetooth/ Sans fil Télécommande (RC047SR) Précautions d’utilisation des piles 2x piles R03/AAA Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexInsertion des piles

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles

Remettez le couvercle en place. REMARQUE

Pour éviter un endommagement de la télécommande ou une fuite du liquide despiles: Ne pas mélanger piles neuves et anciennes. Ne pas utiliser deux types de piles différents. Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur ducompartiment avant d’insérer de nouvelles piles. Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité. 30° Environ 7 m 30° Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCaractéristiques Audio haute qualité

Traitement 15.4 canaux avec 17.4 canaux XLR/RCA pre-outs Faites l’expérience d’une installation de Home Cinema polyvalente grâce au nouveau processeur/préamplificateur. Doté d’une capacité de traitement de 15.4 canaux avec des pré-sorties XLR et RCA de 17.4 canaux, cet appareil fonctionne avec les équipements de Home Cinema les plus exigeants jusqu’aux configurations d’enceintes 9.4.6. Profitez du son audiophile que vous attendez de Marantz.

4 subwoofers discrets Immergez-vous dans des basses précises et uniformément réparties. Jusqu’à quatre sorties de subwoofer pour lisser les basses fréquences et assurer une meilleure dispersion. Pas de pics ou de creux audibles - juste des basses puissantes qui remplissent la pièce.

Amplificateur à contre-réaction de courant Cet appareil utilise un circuit d’amplificateur à contre-réaction de courant haute vitesse pour son préamplificateur de manière à ce que les signaux émis par un lecteur Blu-ray Disc et autre équipement prenant en charge les formats audio haute définition puissent être amplifiés en haute fidélité. L’amplificateur à contre-réaction de courant haute vitesse peut également reproduire un espace sonore naturel.

Dolby Atmos (v p. 310) Cet appareil est équipé d’un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l’acheminement du son est précisément reproduit par l’ajout d’enceintes au plafond, vous permettant d’expérimenter un incroyable champ acoustique sonore naturel et réaliste.

Virtualisation d'enceintes (v p. 172) Virtualisation d'enceintes vous permet d’accéder à une expérience de divertissement plus immersive depuis les configurations d’enceintes traditionnelles basées sur des canaux, via le traitement du signal numérique, notamment la virtualisation en hauteur Dolby Atmos et la virtualisation surround.

Virtualisation d'enceintes doit pas être utilisé lorsque les enceintes hautes etles enceintes surround sont connectées. La virtualisation de hauteur peut être appliquée lorsque des enceintes surroundsont connectées.

DTS:X Pro Cet appareil est équipé de la technologie de décodage DTS:X Pro. Le décodeur DTS:X Pro porte l’expérience de Home Cinema à de nouveaux sommets grâce à sa technologie audio immersive basée sur des objets qui supprime les limites des canaux. Profitez de jusqu’à 15.1 canaux de traitement audio avec le DTS:X Pro pour profiter d’un son surround complet dans des détails exquis.

DTS Virtual:X (v p. 313) La technologie DTS Virtual:X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une expérience sonore immersive depuis n’importe quelle source d’entrée (du signal stéréo au signal 7.1.4 canaux) et de configuration d’enceintes.

Vous ne pouvez pas utiliser DTS Virtual:X lorsque les enceintes hautes sontconnectées. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 IMAX Enhanced (v p. 313) Ce produit IMAX Enhanced est conforme aux plus strictes normes de performance établies par IMAX et DTS pour créer une barre cohérente et supérieure de performances sonores. DTS a développé une méthode particulière pour reproduire l’expérience sonore de la signature IMAX dans le foyer du consommateur. Cette méthode combine un processus de conversion unique pour les mixages audio de cinéma IMAX grâce à une technologie améliorée du codec DTS. Le format audio de cinéma IMAX avec des enceintes surround à source ponctuelle correspond étroitement à la configuration d’enceinte dont disposent aujourd’hui la plupart des consommateurs chez eux. Couplés à la technologie audio DTS, les produits IMAX Enhanced permettent d’assurer la reproduction audio la meilleure et la plus précise en 5.1 canaux d’enceinte ou plus.

Audyssey LFC™ (Low Frequency Containment) (v p. 181) Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d’excellente qualité qui ne dérange plus les voisins.

Subwoofers et Audyssey Sub EQ HT™ discrets (v p. 202) L’appareil inclut une capacité de sortie de quatre subwoofers et peut ajuster le niveau et le décalage pour chaque subwoofer individuellement. Audyssey Sub EQ HT™ facilite l’intégration en compensant d’abord toute différence de niveau et de décalage entre les quatre subwoofers puis en appliquant Audyssey MultEQ

XT32 aux quatre subwoofers simultanément pour des détails et une réponse de basses profondes améliorés. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Dirac Live Évolutivité L’interaction entre votre système audio et l’agencement physique de votre pièce a un impact majeur sur la qualité du son. La correction de pièce Dirac Live

applique des algorithmes brevetés de pointe pour analyser et réduire numériquement l’impact de la pièce et améliorer les performances des enceintes. Dirac Live offre une meilleure zone d’écoute, une représentation précise, une clarté, une intelligibilité de la voix et des basses plus profondes et plus serrées, ce qui n’est pas possible autrement. Entièrement réglable selon vos goûts. Vous pouvez acheter une clé de licence Dirac Live pour débloquer les fonctionnalités. Visitez www.dirac.com/marantz/

Dirac Live Bass Control Évolutivité Dirac Live Bass Control est une technologie permettant de gérer l’acheminement des canaux de basse fréquence du signal vers les canaux de lecture (enceintes) de votre appareil audio. En outre, la technologie Dirac Live Room Correction est considérablement améliorée grâce à un contrôle total sur le canal et la fréquence de transmission et de sortie de l’appareil. En particulier, les systèmes dotés de plusieurs subwoowfers bénéficieront d’une correction de l’espace et d’une performance des basses nettement améliorées. Pour plus de détails, veuillez consulter le manuel de Dirac Live. https://manuals.marantz.com/DiracLive/ALL/FR Contents Connexions Lecture Réglages Conseils Annexe

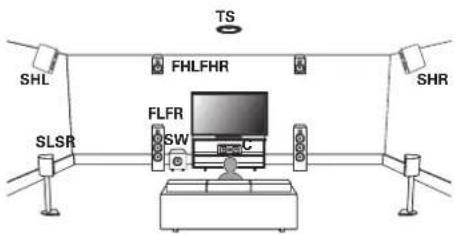

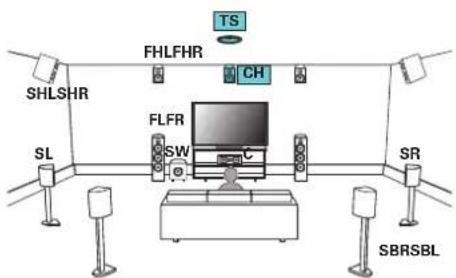

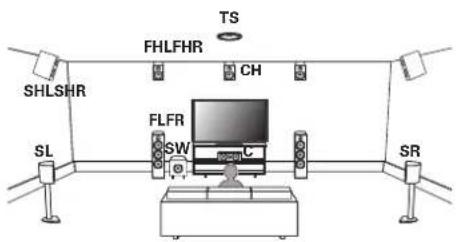

Panneau avant Affichage Panneau arrière Télécommande Index0 Auro-3D Cet appareil est équipé d’un décodeur Auro-3D. Dans Auro-3D, les enceintes avant hautes (FHL + FHR), surround hautes (SHL + SHR) et surround supérieures (TS/optionnel) sont ajoutées à un système 5.1 canaux traditionnel afin d’obtenir un champ sonore naturel et réaliste audible depuis toutes les directions. Vous pourrez apprécier pleinement la lecture Auro-3D si vous disposez correctement les enceintes pour Auro-3D. FHL FHR SHL SHR

Auro-3D conseille d’ajouter des enceintes FRONT HEIGHT et SURROUND HEIGHT à une configuration d’enceintes 5.1. En option, vous pouvez substituer des enceintes REAR HEIGHT, au plafond, ou Dolby Atmos Enabled au lieu des enceintes FRONT HEIGHT et SURROUND HEIGHT pour la lecture de fichiers Dolby Atmos, DTS:X et Auro-3D. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexHaute performance

Entrée/sortie 8K 60Hz prise en charge 8K, 4K 120Hz 8K, 4K 120Hz Lorsque le 8K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’un téléviseur compatible 8K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend en charge un large éventail de contenus HDR, offrant ainsi une vidéo de définition encore plus élevée.

HDCP 2.3 Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP 2.3.

Le processeur vidéo numérique met à l’échelle 1080p / 4K à 8K 8K Ultra HD 8K 8K1080p/4K 60HzÉchelle jusqu’ à 8K Cet appareil est équipé d’une fonction de vidéo ascendante 8K qui permet de reproduire une vidéo 1080p/4K en résolution HDMI à 8K (7680 × 4320 pixels). Cette fonction permet à l’appareil d’être connecté à un téléviseur à l’aide d’un simple câble HDMI, et de produire des images en haute définition pour n’importe quelle source vidéo.

Compatibilité de la function eARC (Enhanced Audio Return Channel) La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD, DTS:X et d’autres formats audio qu’une fonction ARC traditionnelle ne peut pas transmettre. En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d’une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Équipé de la sortie HDMI ZONE2 (v p. 155) La sortie multipièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d’une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Les connexions HDMI permettent la connexion à divers appareils AV numériques (7 entrées, 3 sorties)

SortieEntrée Cet appareil est équipé de 7 entrées HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de jeux et des caméscopes HD. Il y a deux sorties HDMI pour la pièce principale et une troisième sortie HDMI pour une autre pièce.

Ce dispositif est équipé d’une fonction AirPlay

en plus des fonctions réseau telle que la radio internet, etc. (v p. 114) Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet et lire des fichiers audio enregistrés sur votre ordinateur. Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone

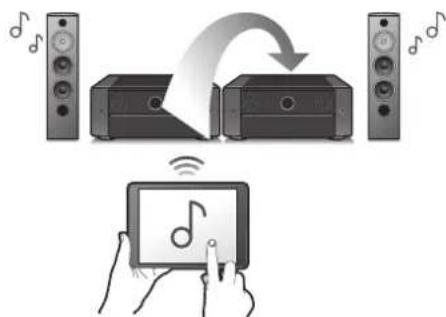

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée. Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Lecture de fichiers DSD et FLAC par USB et par réseau Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (v p. 92) Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

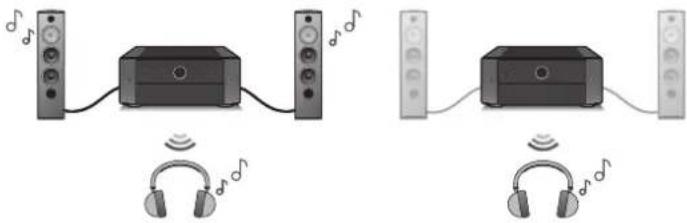

Connexion d’un casque Bluetooth Cet appareil peut émettre en connexion Bluetooth pour vous faire profiter du son sans fil avec votre casque Bluetooth. La lecture est possible simultanément avec des enceintes connectés et le casque Bluetooth, ou uniquement avec un casque Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Audio multi-pièces (v p. 126)

【MAIN ZONE】【ZONE2】/【ZONE3】

Vous pouvez sélectionner et lire les entrées correspondantes dans la MAIN ZONE et la ZONE2, ZONE3. De plus, lorsque la fonction Toutes zones stéréo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous voulez laisser la musique de fond dans toute la maison.

Conception à économie d’énergie Cet appareil est équipé d’une fonction de veille automatique qui éteint automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Compatible avec l’application “Marantz AVR Remote”

pour effectuer des opérations de base de l’appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire) L’application Marantz AVR Remote vous permet de contrôler entièrement cet appareil, ainsi que d’accéder à son menu de configuration pour des réglages détaillés à partir de vos téléphones ou tablettes. L’aplication “Marantz AVR Remote” vous permet également d’accéder à tout moment à l’affichage du statut du récepteur, aux menus d’option, au tableau de contrôle du lecteur Blu-ray Disc Marantz et à un manuel de l’utilisateur en ligne.

Téléchargez la “Marantz AVR Remote” App appropriée pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l’iPad, l’iPhone ou l’appareil Android™ est connecté. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Grâce à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris Le système audio surround multi-pièces sans fil HEOS vous permet de profiter de votre musique préférée où vous voulez, chez vous. Par l’utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et lire de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne. Quand plusieurs produits avec HEOS intégré sont connectés au même réseau, ils peuvent être regroupés pour lire la même musique simultanément sur tous les produits, mais ils peuvent également lire plusieurs morceaux différents sur chacun d’eux. Fonctionnement aisé

“Assistant de configuration”, fournissant des instructions de configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

Interface graphique simple d’emploi Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité. Contents Connexions Lecture Réglages Conseils Annexe

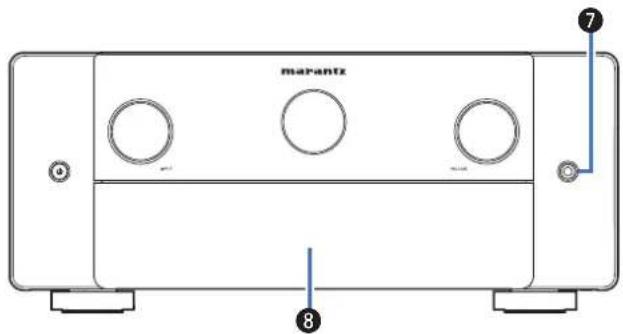

Panneau avant Affichage Panneau arrière Télécommande IndexNomenclature et fonctions Panneau avant eq yr tw w u

Pour plus de détails, voir la page suivante. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexe yw wqtr

Touche d’alimentation (X) Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (v p. 86)

Éclairage S’allume lorsque l’appareil est sous tension. Si vous appuyez sur la touche DIMMER, la luminosité de l’éclairage est modifiée en même temps que celle de l’écran. L’éclairage s’est éteint à partir de “Panneau avant” dans le menu de configuration. (v p. 253)

Molette du sélecteur INPUT Elle permet de sélectionner la source d’entrée. (v p. 86)

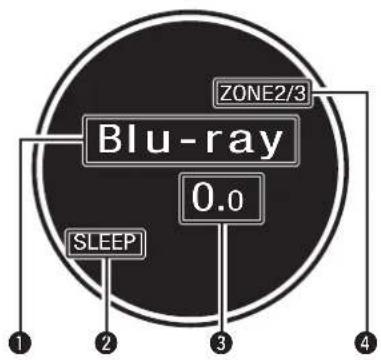

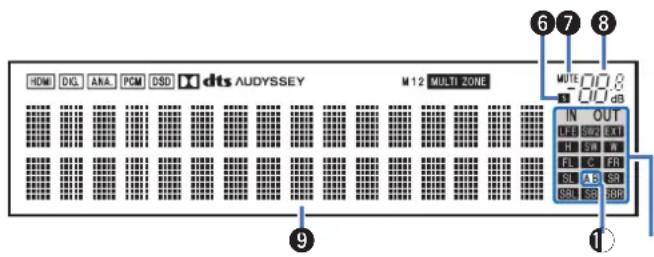

Affichage principal Cet écran affiche divers types d’informations. (v p. 25)

Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 10)

Molette VOLUME Elle permet d’ajuster le niveau du volume. (v p. 87) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexu

Prise de casque audio Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT. REMARQUE

Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

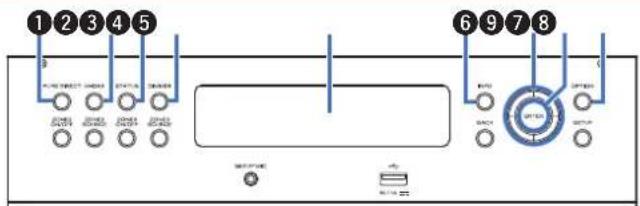

Porte Lorsque vous utilisez les touches et/ou les bornes derrière la porte, tirez les deux côtés de la porte vers vous pour l’ouvrir. Faites attention à ne pas coincer vos doigts lorsque vous refermez la porte. Contents Connexions Lecture Réglages Conseils Annexe

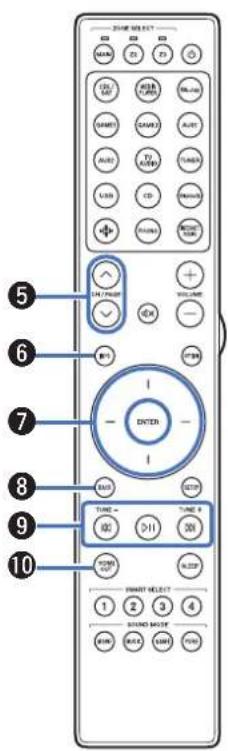

Panneau avant Affichage Panneau arrière Télécommande IndexLorsque la porte est ouverte y ou i q w e r t

Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent.

Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 253)

Affichage secondaire Cet écran affiche divers types d’informations. (v p. 26)

Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 257)

Touches curseurs Elles permettent de sélectionner des éléments.

Touche ENTER Elle permet de déterminer la sélection.

Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexQ0 Q1 Q2 Q3 Q6 Q7Q4

Touche ZONE2 ON/OFF Elle permet de mettre sous/hors tension l’alimentation de la ZONE2 (différente pièce). (v p. 158)

Touche ZONE2 SOURCE Elle permet de sélectionner la source d’entrée pour ZONE2. (v p. 158)

Touche ZONE3 ON/OFF Elle permet de mettre sous/hors tension l’alimentation de ZONE3 (différence pièce). (v p. 158)

Touche ZONE3 SOURCE Permet de sélectionner la source d’entrée pour ZONE3. (v p. 158)

Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni. (v p. 204)

Port USB (T) Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (v p. 76)

Touche BACK Elle permet de revenir à l’écran précédent.

Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 168) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage

Affichage principal Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

Témoin de la source d’entréeIndicateur de source d’entrée.Si le nom de la source d’entrée a été modifié à l’aide de la fonction“Renommer les sources” dans le menu, le nom de la source d’entréeaprès modification s’affiche. (v p. 199) Témoin de minuterieCes témoins s’allument lorsque la minuterie sommeil a étésélectionnée. (v p. 143) Témoin de volume Affichage de mise sous tension de ZONE2/ZONE3ZONE2 :S’allume lorsque la ZONE2 est soustension.ZONE3 :S’allume lorsque la ZONE3 est soustension.ZONE2/3 :S’allume lorsque la ZONE2 et la ZONE3sont sous tension. [ (v p. 160)Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande Indexo Affichage secondaire oQ0 Q1 uyitr ewq

Témoins de signal d’entrée Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 198)

Témoins du décodeur Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Ce témoin s’allume lorsque “MultEQ

” a été configuré. (v p. 179)

Témoin de sortie HDMI Ils s’allument en fonction du réglage de la sortie du moniteur. Lorsque l’appareil est réglé sur “Auto(Dual)”, les témoins s’allument en fonction de l’état de la connexion.

Témoin MULTI ZONE Ce témoin s’allume lorsque la ZONE2 ou ZONE3 (différence pièce) est sous tension. (v p. 160) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexoQ0 Q1 uyi

Témoin de minuterie Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 143)

Témoin MUTE Ce témoin clignote lorsque le son est coupé. (v p. 87)

Affichage des informations Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

Témoin d’enceinte avant Ces témoins s’allument en fonction du réglage des enceintes avant A et B.

Témoins de canal de signal d’entrée/sortie Le canal du signal entrée/sortie s’affiche en fonction du paramètre défini pour “Témoins des canaux”. (v p. 253)

Quand “Témoins des canaux” est sur “Sortie” (Défaut) Ils s’allument lorsqu’un signal audio est émis par les haut-parleurs.

Quand “Témoins des canaux” est sur “Entrées” Ces lumières correspondent aux canaux qui comprennent les signaux d’entrée. Lors de la lecture de sources HD Audio,, le témoin A s’allume lorsqu’un signal d’un canal d’extension (un canal autre qu’avant, centre, surround, surround arrière, avant-haut, larges avant ou LFE) est une entrée. Contents Connexions Lecture Réglages Conseils Annexe

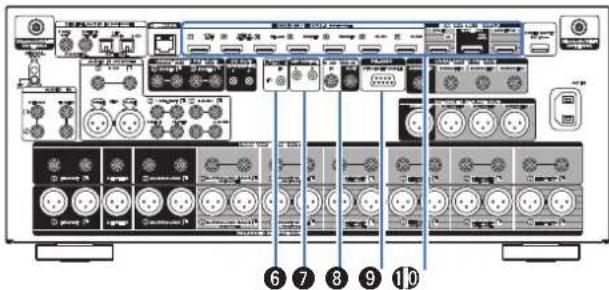

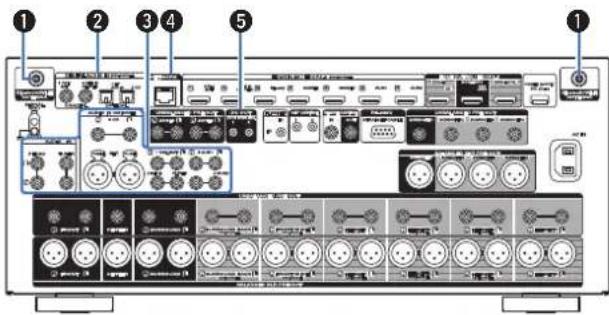

Panneau avant Affichage Panneau arrière Télécommande IndexPanneau arrière wQ4 otyuirQ1 q

Pour plus de détails, voir la page suivante. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexw

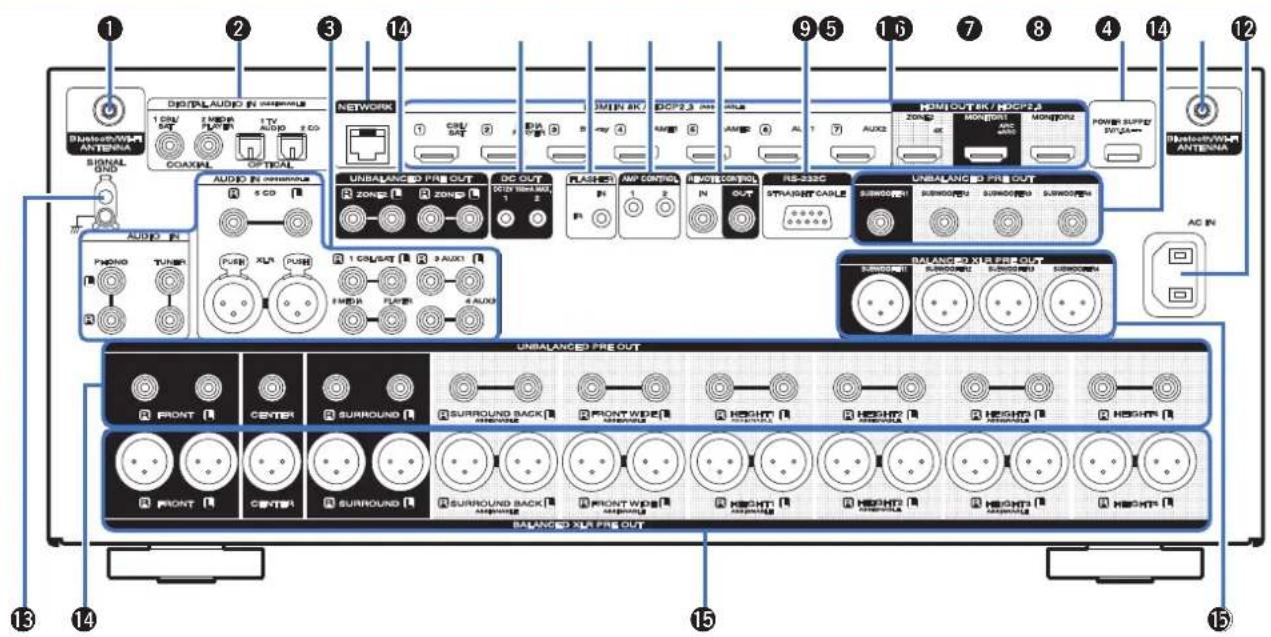

Connecteurs Bluetooth/d’antenne LAN Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (v p. 78)

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.

Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.

Faites tourner l’antenne vers le haut pour une meilleure réception. qwe

Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

“Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARC” (v p. 68)

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 71)

“Connexion d’un lecteur multimédia” (v p. 72)

Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 71)

“Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVD” (v p. 73)

Borne NETWORK Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (v p. 77)

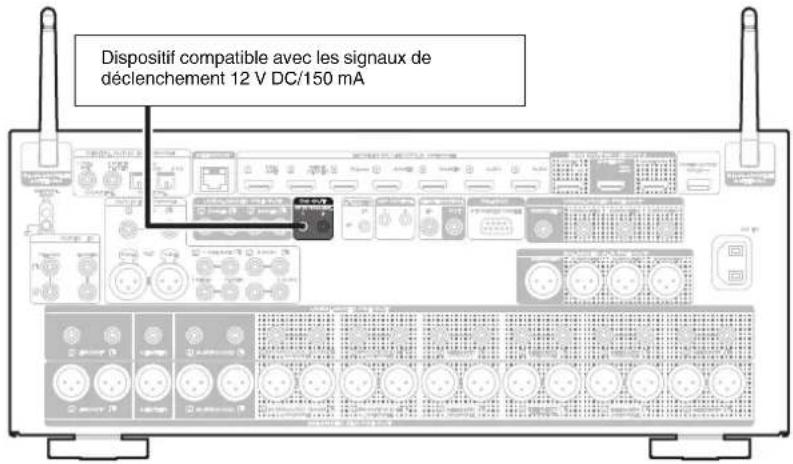

Prises DC OUT Utilisées pour connecter des dispositifs équipés de la fonction trigger. (v p. 83) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexyu i o Q0

Prise FLASHER IN Utilisé pour connecter des répéteurs IR disponibles dans le commerce (vendus séparément). (v p. 82)

Prises AMP CONTROL Utilisé pour connecter un amplificateur de puissance Marantz qui est équipé de bornes AMP CONTROL. Vous pouvez mettre cet appareil en marche/en veille ou modifier la luminosité de l’écran en liaison avec l’amplificateur de puissance. (v p. 79)

Prises REMOTE CONTROL Utilisé pour connecter un équipement Marantz qui est équipé de bornes REMOTE CONTROL. Utilisez cette option lorsque vous souhaitez contrôler cet appareil avec une télécommande. (v p. 80)

Borne RS-232C Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil. Veuillez exécuter la procédure ci-dessous auparavant.

Mettez en marche cet appareil.

Eteignez cet appareil à partir du contrôleur externe.

Vérifiez que l’appareil est en mode veille.

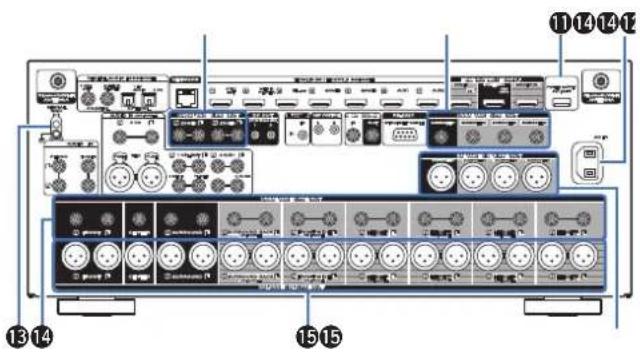

Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI.

“Connexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARC” (v p. 67)

“Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARC” (v p. 68)

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 71)

“Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVD” (v p. 73)

“Branchement d’une console de jeu ou d’un appareil de lecture compatible avec 8K” (v p. 74) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexQ3Q4 Q5 Q5 Q1Q4 Q4 Q2

Port USB (POWER SUPPLY) Peut être utilisé pour alimenter des lecteurs de médias en continu, etc.

Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 84)

Borne SIGNAL GND Sert à connecter un câble de mise à la terre à la platine. (v p. 75)

Connecteurs UNBALANCED RCA PRE OUT Permettent de connecter un amplificateur de puissance à l’aide des bornes d’entrées UNBALANCED RCA. (v p. 45)

Connecteurs BALANCED XLR PRE OUT Permettent de connecter un amplificateur de puissance à l’aide des bornes d’entrées BALANCED XLR. (v p. 43) REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil. Contents Connexions Lecture Réglages Conseils Annexe

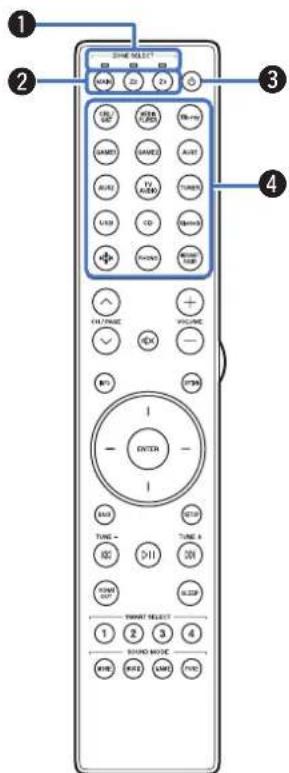

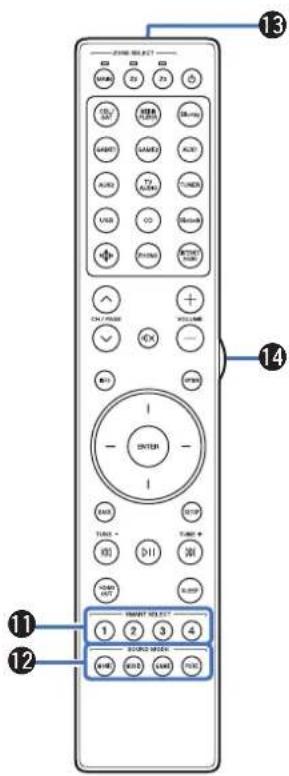

Panneau avant Affichage Panneau arrière Télécommande IndexTélécommande

Témoins du mode de zone Le témoin de la zone que vous utilisez s’allume.

Touches ZONE SELECT (MAIN, Z2, Z3) Ces touches permettent de changer la zone (MAIN ZONE, ZONE2, ZONE3) pilotée par la télécommande.

“Lecture de différentes sources dans la MAIN ZONE, la ZONE2 et la ZONE3” (v p. 160)

“Fonctionnement du menu” (v p. 168)

“Spécification de la zone utilisée avec la télécommande” (v p. 261)

Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation.

“Lecture dans la ZONE2/ZONE3 (autre pièce)” (v p. 155)

Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée.

“Sélection de la source d’entrée” (v p. 86)

“Lecture de différentes sources dans la MAIN ZONE, la ZONE2 et la ZONE3” (v p. 160)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexE Touches de recherche de canal/page (CH/PAGE ml) Elles permettent de changer les pages. (v p. 100)

Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 257)

Touches curseurs Elles permettent de sélectionner des éléments.

Touche BACK Elle permet de revenir à l’écran précédent.

Touches du système Elles permettent d’effectuer des opérations associées à la lecture.

Touche HDMI OUT Cette touche permet de régler la sortie du moniteur HDMI. (v p. 190)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexK Touches SMART SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son. (v p. 145)

Touches SOUND MODE Elles permettent de sélectionner le mode audio. (v p. 128)

Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 10)

Touche lumineuse Cette touche allume le rétro-éclairage pendant environ 5 secondes. (v p. 260)

Contents Connexions Lecture Réglages Conseils Annexe

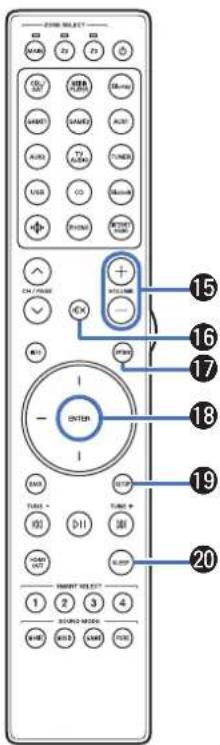

Panneau avant Affichage Panneau arrière Télécommande IndexO Touches VOLUME (no) Elles permettent d’ajuster le niveau du volume.

Touche MUTE (:) Cette touche met en sourdine la sortie audio.

“Coupure temporaire du son (Sourdine)” (v p. 87)

Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur.

Touche ENTER Elle permet de déterminer la sélection.

Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 168)

Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 143)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Installation des enceintes 37 Connexion d’un amplificateur de puissance 43 Connexion d’un téléviseur 66 Connexion d’un dispositif de lecture 69 Connecter un dispositif mémoire USB au port USB 76 Connexion à un réseau domestique (LAN) 77 Connexion d’un dispositif de commande externe 79 Connexion du cordon d’alimentation 84 REMARQUE

Ne pas brancher le cordon d’alimentation avant que tous les raccordements n’aient été effectués. Toutefois, lorsque “Assistant de configuration” est en cours d’exécution, suivez les instructions de l’écran “Assistant de configuration” (page 9 du “Guide de démarrage rapide” à part) pour effectuer les raccordements. (Lorsque “Assistant de configuration” est en cours d’exécution, les bornes d’entrée/sortie ne sont pas conductrices.)

Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

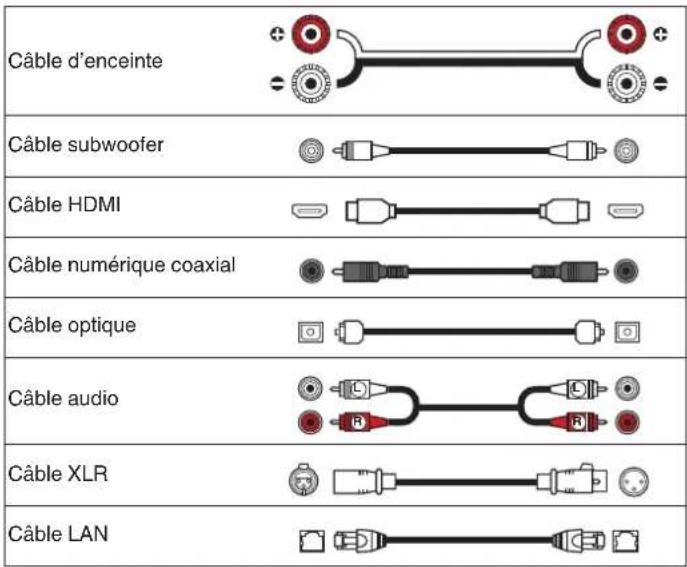

Câbles utilisés pour les connexions Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Câble d’enceinte Câble subwoofer Câble HDMI Câble numérique coaxial Câble optique Câble audio

Panneau avant Affichage Panneau arrière Télécommande IndexInstallation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

SW1 FWL FWR SL SR SW3 SW4 SW2 FL/FR (Enceinte avant gauche/droite) : Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.

(Enceinte centrale) : Placez l’enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur. SL/SR (Enceinte surround gauche/droite) : Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute. SBL/SBR (Enceinte surround arrière gauche/droite) : Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute. FWL/FWR (Enceinte larges avant gauche/droite) : Placez les enceintes droite et gauche FRONT WIDE éloignées des enceintes droite et gauche pour qu’il y ait une distance égale entre toutes les enceintes avant. SW 1/2/3/4 (Subwoofer) : Placez votre subwoofer près de vos enceintes avant. Si vous utilisez plusieurs subwoofers, placez des paires à intervalles réguliers sur les murs avant ou arrière de la pièce ou placez des subwoofers simples à mi-chemin entre les paires avant ou arrière. Vous pouvez également définir une disposition spécifique lorsque vous utilisez plusieurs subwoofers sur le réglage “Mode subwoofer” (v p. 220) : 2 subwoofers : 2 avant, ou 1 avant et 1 arrière 3 subwoofers : 2 avant et 1 arrière 4 subwoofers : 2 avant et 2 arrière Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFHL FHR TRR TRL TFR TFL RHL RHR TMR TML FHL/FHR (Enceinte haute avant gauche/ droite) : Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale. TFL/TFR (Enceinte supérieure avant gauche/ droite) : Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite. TML/TMR (Enceinte supérieure centre gauche/ droite) : Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d’écoute et alignez-les avec les enceintes avant gauche et droite. TRL/TRL (Enceinte supérieur arrière gauche/ droite) : Montez les enceintes supérieures arrière gauche et droite sur le plafond légèrement en arrière de votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite. RHL/RHR (Enceinte hauteur arrière gauche/ droite) : Placez les enceintes de hauteur arrière gauche et droite directement derrière la position d’écoute principale. Installer l’ensemble aussi près que possible du plafond et aligner avec les enceintes avant gauche et droite. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSHL SHR

SHL/SHR (Enceinte surround haut gauche/droite) : Placez les enceintes SURROUND HAUT gauche et droite directement au-dessus des enceintes surround.

(Enceinte centrale haute) : Positionnez l’enceinte CENTER HEIGHT directement au-dessus de l’enceinte centrale. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale.

(Enceinte surround supérieur) : Placez l’enceinte SUPÉRIEURE SURROUND directement au-dessus de la position d’écoute principale et dans l’alignement de l’enceinte du canal central. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFDL FDR BDL BDR SDL SDR FDL/FDR (Enceinte Dolby avant gauche/ droite) : Placez l’enceinte Dolby Atmos Enabled avant sur la borne de l’enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte frontale. SDL/SDR (Enceinte Dolby surround gauche/ droite) : Placez l’enceinte Dolby Atmos Enabled surround sur l’enceinte d’ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d’ambiance, placez l’enceinte Dolby Atmos Enabled à la place de l’enceinte d’ambiance. BDL/BDR (Enceinte Dolby arrière gauche/ droite) : Placez l’enceinte Dolby Atmos Enabled arrière sur l’enceinte arrière d’ambiance. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte d’ambiance arrière, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte d’ambiance arrière. À propos des enceintes Dolby Atmos Enabled Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut- parleur dirigé vers le haut qui est placé sur le sol. Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent unesensation surround bien plus large et plus profonde. Le “Virtualisation d'enceintes” doit être réglé sur “Marche” pour la lecture DolbyAtmos avec des configurations d’enceintes 5.1 canaux ou moins. (v p. 172) IMAX DTS:X / DTS:X peut être sélectionné indépendamment de la configurationdes enceintes.

Placement recommandé des enceintes Disposition des enceintes de sol

Utilisez l’illustration suivante comme guide pour l’emplacement d’installation de chaque enceinte de sol. Vous n’êtes pas obligé de les faire correspondre exactement.

Si vous n’utilisez pas les enceintes surround, l’angle recommandé pour lesenceintes surround (

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directementderrière la position d’écoute. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDisposition des enceintes en hauteur

Utilisez l’illustration suivante comme guide pour l’emplacement d’installation de chaque enceinte en hauteur. Vous n’êtes pas obligé de les faire correspondre exactement.

z2z3z4z5 Légèrement orientée vers le bas z1 30° - 45° z4 125° - 150° z2 30° - 55° z3 65° - 100° z5 135° - 150° GVue de côtéH Enceinte avant supérieur Enceinte arrière supérieur Enceintes avant Enceinte surround Enceintes surround arrière Légèrement orientée vers le bas Enceintes de hauteur arrières Enceinte centrale haute/surround haut Enceinte surround haut Enceinte avant- haut / Enceinte central-haut Enceintes large avant

SHRSHL GVue de dessusH Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un amplificateur de puissance Avant de connecter un amplificateur de puissance

Connectez un amplificateur de puissance (vendu séparément) au connecteur PRE OUT de cet appareil.

Cet appareil a un connecteur UNBALANCED RCA PRE OUT et un connecteur BALANCED XLR PRE OUT. Pour votre amplificateur de puissance, connectez au bon connecteur. Si votre amplificateur de puissance possède deux connecteurs, connectez-le à un des deux connecteurs.

Connectez les enceintes à l’amplificateur de puissance.

Pour plus de détails sur la connexion des enceintes, voir le Manuel de l’Utilisateur de l’amplificateur de puissance.

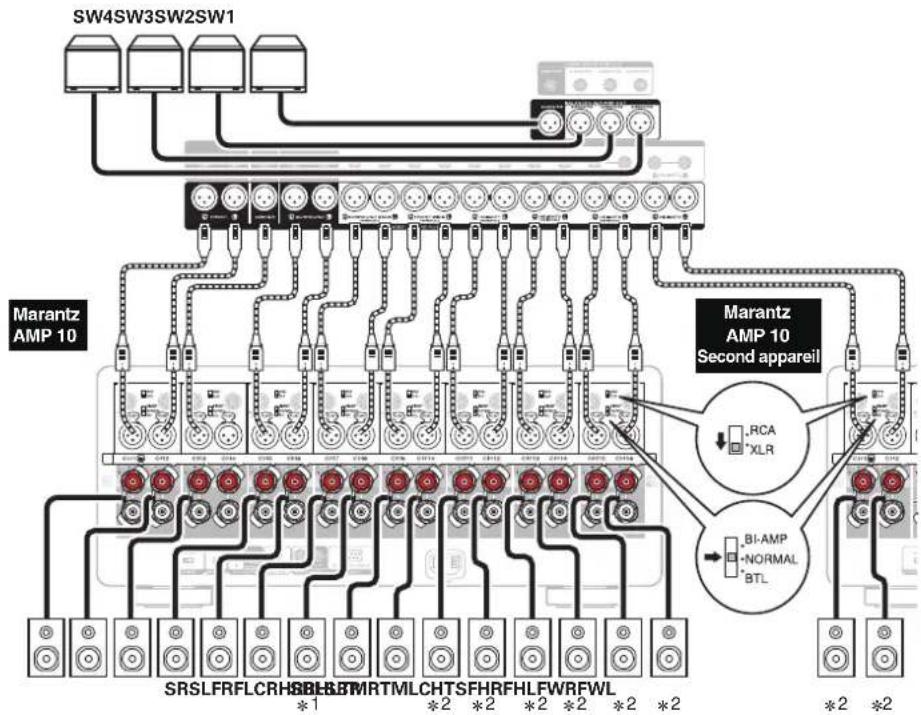

Cette section explique comment faire une connexion de canal 15.1 en utilisant une enceinte d’ambiance. Pour savoir comment connecter les autres enceintes, reportez-vous à page 48. GAV 10 Disposition du connecteur PIN BALANCED XLR PRE OUTH

COLD (–) La disposition PIN de cet appareil utilise la méthode européenne. Dans la méthode USA, B est COLD, et C est HOT. Lors de la connexion d’un dispositif qui utilise la disposition PIN de type USA, remplacez les fiches B et C sur un côté du câble symétrique. REMARQUE

Ne court-circuitez pas les HOT et GND ou COLD et GND pour utilisation. Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant deconnecter les enceintes.De plus, mettez l’amplificateur de puissance et le caisson de basse hors tension. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de connexions pour l’amplificateur de puissance Marantz AMP 10

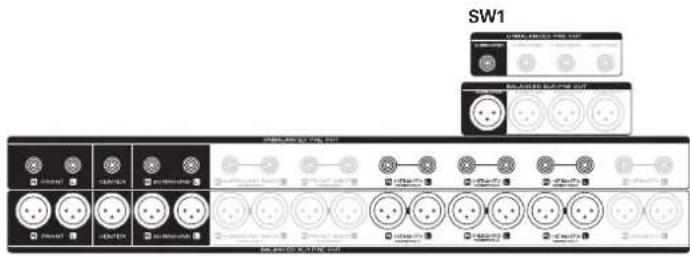

Connexion du connecteur UNBALANCED RCA PRE OUT Lors de l’utilisation des connecteurs UNBALANCED RCA pour la connexion, réglez le commutateur de changement d’entrée sur “RCA” sur Marantz AMP 10.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Les bornes de sortie pour les enceintes compatibles avec le système Hauteur/Plafond/Dolby Atmos Enabled varient en fonction de la combinaison d’enceintes que vous utilisez. Pour le connecteur PRE OUT qui permet de connecter chaque enceinte Hauteur/Plafond/Dolby Atmos Enabled, reportez-vous à “Affectation des Amplis” - “Agencement” (v p. 214).

Panneau avant Affichage Panneau arrière Télécommande Indexn Connexion du connecteur BALANCED XLR PRE OUT Lors de l’utilisation des connecteurs BALANCED XLR pour la connexion, réglez le commutateur de changement d’entrée sur “XLR” sur Marantz AMP

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Les bornes de sortie pour les enceintes compatibles avec le système Hauteur/Plafond/Dolby Atmos Enabled varient en fonction de la combinaison d’enceintes que vous utilisez. Pour le connecteur PRE OUT qui permet de connecter chaque enceinte Hauteur/Plafond/Dolby Atmos Enabled, reportez-vous à “Affectation des Amplis” - “Agencement” (v p. 214).

Panneau avant Affichage Panneau arrière Télécommande Indexo À propos des étiquettes du câble (fournis) pour l’identification du canal Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte. Ainsi, il est plus facile de connecter les enceintes à l’amplificateur de puissance. Canal Couleur FRONT L Blanc FRONT R Rouge CENTER Vert SURROUND L Bleu clair SURROUND R Bleu SURROUND BACK L Beige SURROUND BACK R Marron FRONT WIDE L Jaune clair FRONT WIDE R Jaune FRONT HEIGHT L Jaune clair FRONT HEIGHT R Jaune TOP FRONT L Jaune clair TOP FRONT R Jaune TOP MIDDLE L Jaune clair TOP MIDDLE R Jaune TOP REAR L Jaune clair TOP REAR R Jaune Canal Couleur SURROUND HEIGHT L Jaune clair SURROUND HEIGHT R Jaune REAR HEIGHT L Jaune clair REAR HEIGHT R Jaune TOP SURROUND Jaune clair CENTER HEIGHT Jaune FRONT DOLBY L Jaune clair FRONT DOLBY R Jaune SURROUND DOLBY L Jaune clair SURROUND DOLBY R Jaune BACK DOLBY L Jaune clair BACK DOLBY R Jaune SUBWOOFER 1 Noir SUBWOOFER 2 Noir SUBWOOFER 3 Noir SUBWOOFER 4 Noir Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLes étiquettes de câble fournies comprennent des étiquettes pour les câbles d'enceinte et HDMI. Attachez une étiquette de câble à chaque câble correspondant aux enceintes et aux appareils HDMI connectés, comme illustré ci-dessous. Cela permet d'identifier facilement et de connecter correctement les câbles entre vos composants. G Comment fixer les étiquettes de câble H Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfiguration de l’enceinte et paramétrages de l’ “Affectation des Amplis” Cette configuration de système permet de lire les canaux 15. Vous pouvez créer des systèmes de haut-parleurs comme par exemple une connexion bi- amplifiée en changeant les réglages “Affectation des Amplis”. Effectuez le paramétrage “Disposition des enceintes” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (v p. 212) Lire une enceinte dans MAIN ZONE “Affectation des Amplis” réglages Page de connexion Lecture sur 5.1 canaux 15.1p (Défaut) 50 Lecture 7.1 canaux 15.1p (Défaut) 51 Lecture sur 9.1 canaux 15.1p (Défaut) 53 Lecture sur 11.1 canaux 15.1p (Défaut) 55 Lecture 13.1 canaux 15.1p (Défaut) 58 Lecture en canal 13.1 (Dolby Atmos et Auro-3D) 15.1p (Défaut) 62 Lecture 15.1 canaux pour Dolby Atmos 15.1p (Défaut) 61

15.1 canaux pour Dolby Atmos et 13.1 canaux pour Auro-3D 15.1p (Défaut) 63

Lecture en canal 13.1 (connexion bi-amplifiée des enceintes avant) 13.1p (bi-amp) 64 Lecture 13.1 canaux + enceintes avant du deuxième appareil 13.1p + Front B 65 Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte. Les pages suivantes disposent d’exemples basiques de connexion. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConsultez l’exemple de connexion pour “Exemple de disposition pour le système Auro-3D 11.1 canaux” (v p. 57) pour la lecture d’Auro-3D avec un système 11.1 canaux utilisant le système 5.1 canaux de base et les enceintes avant hautes, surround haute, surround hautes et centrale haute. Consultez également l’exemple de connexion “Exemple de disposition pour le système Auro-3D 13.1 canaux” (v p. 60) pour la lecture en Auro-3D avec un système en canal 13.1 en ajoutant les enceintes surround arrière, surround hautes et centrale haute.

En plus des connections décrites dans p. 50 - 65, cet appareil permet diverses connexions d’enceintes avec le réglage “Disposition des enceintes”. Reportez-vous également à l’écran de menu dans “Vue configuration des Bornes” sur l’écran de réglage “Disposition des enceintes”, qui indique comment effectuer des connexions dans votre environnement. FrontCenterSurround Surround Back Front Wide Front HeightSubwoofer 1 Subwoofer 2 Subwoofer 3 Subwoofer 4Subwoofer 1 Subwoofer 2 Subwoofer 3 Subwoofer 4Rear Height Top Middle CH / TSRetour Enceintes/Disposition des enceintes Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 5.1 canaux Ceci est utilisé comme un système surround de canal 5.1 de base.

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 7.1 canaux

Exemple de disposition en cas d’utilisation d’enceintes arrière surround Ce système surround 7.1 canaux est un système de base à 7.1 canaux. (Ajout d’enceintes arrière surround à un système de base à 5.1 canaux)

SBL SBR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Subwoofers : 1 enceinte

Exemple de disposition avec utilisation d’enceintes larges avant Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes larges avant.

FWL FWR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Larg. avant : Oui4. Subwoofers : 1 enceinte Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition en cas d’utilisation d’enceintes en hauteur Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

FHL FHR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Enceintes Hauteur : 2 enceintes

Agencement : Avant hautz

5. Subwoofers : 1 enceinte

Les enceintes en hauteur avant peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 9.1 canaux

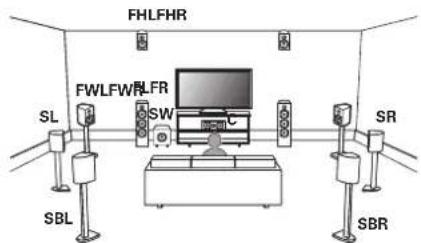

Exemple de disposition avec utilisation d’enceintes surround arrière et larges avant

SBRSBLFWL FWR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Larg. avant : Oui5. Subwoofers : 1 enceinte

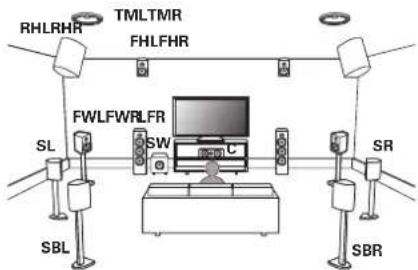

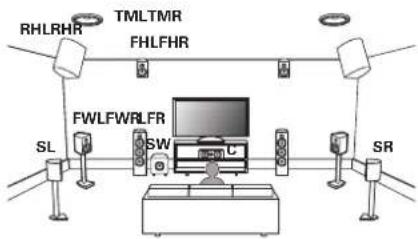

Exemple de disposition en cas d’utilisation d’un système surround et d’un ensemble d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Enceintes Hauteur : 2 enceintes Agencement : Avant hautz6. Subwoofers : 1 enceinte Les enceintes en hauteur avant peuvent être remplacées par d’autres enceintesen hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Dispositiondes enceintes” - “Agencement”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition en cas d’utilisation d’enceinte larges avant et d’un ensemble d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Larg. avant : Oui

4. Enceintes Hauteur : 2 enceintes

Agencement : Avant hautz

6. Subwoofers : 1 enceinte

Les enceintes en hauteur avant peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”.

Exemple de disposition en cas d’utilisation de deux ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Enceintes Hauteur : 4 enceintes

Agenc. Avant : Avant hautz

Agenc. Arrière : Hauteur arrièrez

6. Subwoofers : 1 enceinte

Les enceintes en hauteur avant et les enceintes en hauteur arrière peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 11.1 canaux

Exemple de disposition en cas d’utilisation d’un système surround enceintes larges avant et d’un ensemble d’enceintes en hauteur

SBL SBR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Larg. avant : Oui5. Enceintes Hauteur : 2 enceintes Agencement : Avant hautz7. Subwoofers : 1 enceinte Les enceintes en hauteur avant peuvent être remplacées par d’autres enceintesen hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Dispositiondes enceintes” - “Agencement”.

Exemple de disposition en cas d’utilisation d’un système surround et deux ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Enceintes Hauteur : 4 enceintes Agenc. Avant : Avant hautz Agenc. Arrière : Hauteur arrièrez7. Subwoofers : 1 enceinte Les enceintes en hauteur avant et les enceintes en hauteur arrière peuvent êtreremplacées par d’autres enceintes en hauteur, au plafond ou Dolby AtmosEnabled dans les réglages “Disposition des enceintes” - “Agencement”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition en cas d’utilisation d’enceintes larges avant et deux ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Larg. avant : Oui

4. Enceintes Hauteur : 4 enceintes

Agenc. Avant : Avant hautz

Agenc. Arrière : Hauteur arrièrez

7. Subwoofers : 1 enceinte

Les enceintes en hauteur avant et les enceintes en hauteur arrière peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”.

Exemple de disposition en cas d’utilisation de trois ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant hautz

Agenc. Milieu : Centre plafondz

Agenc. Arrière : Hauteur arrièrez

7. Subwoofers : 1 enceinte

Les enceintes en hauteur avant, les enceintes centrales supérieures et les enceintes en hauteur arrière peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition pour le système Auro-3D 11.1 canaux Cette configuration des enceintes est optimisée pour la lecture Auro-3D. FL FR

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Enceintes Hauteur : 6 enceintes4. Agenc. Avant : Avant haut5. Agenc. Milieu : Hauteur surround6. Agenc. Arrière : Non7. SP/CH : SP/CH8. Subwoofers : 1 enceinte FR FL C SR SL FHR SW1

Pour utiliser deux ensembles d’enceintes en hauteur avec des enceintes centralesen hauteur et surround supérieures, connectez les enceintes de hauteur centraleet surround supérieures au connecteur HEIGHT 3. Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliserdes enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintessurround hautes par les enceintes arrière hautes d’une configuration d’enceintesDolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 13.1 canaux

Exemple de disposition en cas d’utilisation d’un système surround enceintes larges avant et de deux ensembles d’enceintes en hauteur

SBL SBR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Larg. avant : Oui5. Enceintes Hauteur : 4 enceintes6. Agenc. Avant : Avant haut7. Agenc. Arrière : Hauteur arrière8. Subwoofers : 1 enceinte

Exemple de disposition en cas d’utilisation d’un système surround et trois ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Enceintes Hauteur : 6 enceintes5. Agenc. Avant : Avant haut6. Agenc. Milieu : Centre plafond7. Agenc. Arrière : Hauteur arrière8. Subwoofers : 1 enceinte Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition en cas d’utilisation d’enceintes larges avant et trois ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Larg. avant : Oui

4. Enceintes Hauteur : 6 enceintes

5. Agenc. Avant : Avant haut

6. Agenc. Milieu : Centre plafond

7. Agenc. Arrière : Hauteur arrière

8. Subwoofers : 1 enceinte

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition pour le système Auro-3D 13.1 canaux Cette configuration des enceintes est optimisée pour la lecture Auro-3D. FL FR

FHL FHR SHL SHR SBRSBL Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Enceintes Hauteur : 6 enceintes5. Agenc. Avant : Avant haut6. Agenc. Milieu : Hauteur surround7. Agenc. Arrière : Non8. SP/CH : SP/CH9. Subwoofers : 1 enceinte FR FL C SR SL FHR SW1

Pour utiliser deux ensembles d’enceintes en hauteur avec des enceintes centralesen hauteur et surround supérieures, connectez les enceintes de hauteur centraleet surround supérieures au connecteur HEIGHT 3. Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliserdes enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintessurround hautes par les enceintes arrière hautes d’une configuration d’enceintesDolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 15.1 canaux

Exemple de disposition en cas d’utilisation d’un système surround enceintes larges avant et de trois ensembles d’enceintes en hauteur

SBL SBR Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)1. Centrale : Oui2. Surround : Oui3. Surround arrière : 2 enceintes4. Larg. avant : Oui5. Enceintes Hauteur : 6 enceintes6. Agenc. Avant : Avant haut7. Agenc. Milieu : Centre plafond8. Agenc. Arrière : Hauteur arrière9. SP/CH : Non10.Subwoofers : 1 enceinte Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de disposition avec utilisation d’enceintes surround arrière et huit enceintes en hauteur Ce système peut être connecté à des enceintes jusqu’à 15.1 canaux et lire simultanément jusqu’à 13.1 canaux pour la lecture en Dolby Atmos et Auro-3D. Les enceintes centrales supérieures, l’enceinte surround supérieure et l’enceinte centrale haute sont commutées et utilisées en fonction du format audio que vous lisez. TML TMR

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Surround arrière : 2 enceintes

4. Larg. avant : Non

5. Enceintes Hauteur : 8 enceintes

6. Agenc. Avant : Avant haut

7. Agenc. Milieu : Centre plafond

8. Agenc. Arrière : Hauteur arrière

10.Subwoofers : 1 enceinte Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 17.1 canaux Ce système peut se connecter à des enceintes jusqu’à 17.1 canaux et lire simultanément jusqu’à 15.1 canaux pour le Dolby Atmos et jusqu’à 13.1 canaux pour la lecture Auro-3D. Les enceintes centrales supérieures, l’enceinte surround supérieure et l’enceinte centrale haute sont commutées et utilisées en fonction du format audio que vous lisez.

Pour chaque connexion d’enceinte, reportez-vous à “Connexion d’un amplificateur de puissance” (v p. 43).

Paramétrez l’option Disposition des enceintes du menu comme suit. (v p. 212)

3. Surround arrière : 2 enceintes

4. Larg. avant : Oui

5. Enceintes Hauteur : 8 enceintes

6. Agenc. Avant : Avant haut

7. Agenc. Milieu : Centre plafond

8. Agenc. Arrière : Hauteur arrière

10.Subwoofers : 1 enceinte Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 13.1 canaux : connexion bi-amp des enceintes avant Ce système lit les canaux en 13.1. Vous pouvez utiliser la connexion bi- amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d’une enceinte qui prend en charge la bi- amplification. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves. GExempleH de connexion d’un connecteur UNBALANCED RCA wqwq (R) (L) FLFR SR SLC RHR RHL TMR TMLFHR FHL SW1 SBLSBRMarantz AMP 10

Les connecteurs PRE OUT pour une connexion bi-amplifiée varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Affectation des Amplis” - “BI-AMP”. (v p. 224)

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux connecteurs HEIGHT1, HEIGHT2 et HEIGHT3 RCA ou aux connecteurs HEIGHT1, HEIGHT2 et HEIGHT3 XLR. Réglez les enceintes à connecter dans “Hauteur” dans le menu. (v p. 214) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 13.1 canaux : deuxième paire d’enceintes avant Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Les connecteurs PRE OUT pour la connexion aux deuxièmes enceintes avant varient en fonction de la disposition de la zone principale. Reportez-vous à “Affectation des Amplis” - “Front B”. (v p. 224)

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux connecteurs HEIGHT1, HEIGHT2 et HEIGHT3 RCA ou aux connecteurs HEIGHT1, HEIGHT2 et HEIGHT3 XLR. Réglez les enceintes à connecter dans “Hauteur” dans le menu. (v p. 214) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. Non Oui Le téléviseur est-il équipé d’ une borne HDMI ? Oui Non Le téléviseur est-il compatible avec la fonction ARC / eARC ?

“Connexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARC” (v p. 67) “Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARC” (v p. 68) Vous ne pouvez pas connecter la TV à cet appareil.

Qu’est-ce que l’ARC et l’eARC ? ARC (Audio Return Channel) renvoie l’audio à cet appareil en utilisant le même câble HDMI que celui qui envoie la vidéo de cet appareil à votre téléviseur. Cela permet à cet appareil de traiter le son provenant du tuner intégré de votre téléviseur et de ses applications. Les téléviseurs dotés du port eARC (Enhanced Audio Return Channel) offrent une prise en charge supplémentaire de l’audio multicanal à haut débit binaire (Dolby Atmos, Dolby TrueHD, DTS-HD et DTS:X). Consultez le manuel d’utilisation de votre téléviseur pour plus de détails sur la prise en charge de l’eARC pour votre modèle particulier. REMARQUE

Utilisez un téléviseur avec une prise de courant à 2 broches pour cet appareil. Ne branchez pas un téléviseur avec une fiche à 3 broches, car cela pourrait provoquer du bruit. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARC À l’aide d’un câble

HDMI de haute qualité, connectez une extrémité au port HDMI étiqueté “eARC” ou “ARC” sur votre téléviseur. Connectez l’autre extrémité au port HDMI OUT MONITOR 1 de cet appareil. Lorsqu’un téléviseur prenant en charge l’eARC est raccordé, la fonction eARC de cet appareil est activée automatiquement et le son du téléviseur est lu. Lorsqu’un téléviseur avec support ARC est connecté, réglez “ARC” dans le menu sur “Marche”. (v p. 187)

Pour les téléviseurs 4K, nous recommandons d’utiliser un câble HDMI étiqueté “High Speed” et “with Ethernet”.

Pour les téléviseurs 8K, nous recommandons d’utiliser un câble HDMI étiqueté “Ultra High Speed”.

La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu’eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d’informations, consultez le mode d’emploi de votre téléviseur.

Utilisez un “Ultra High Speed HDMI cable” certifié pour profiter d’une vidéo 8K ou 4K 120 Hz.

Réglez “Format signal 4K/8K” sur “8K Amélioré” dans le menu pour profiter de la vidéo 8K. (v p. 193) (ARC / eARC)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARC Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil. OUT OPTICALOUT IN

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un dispositif de lecture Cet appareil est équipé de connecteurs d’entrée vidéo HDMI et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 71)

“Connexion d’un lecteur multimédia” (v p. 72)

“Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVD” (v p. 73)

“Branchement d’une console de jeu ou d’un appareil de lecture compatible avec 8K” (v p. 74)

Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil.

Il est possible de modifier la source affectée aux connecteurs HDMI IN, DIGITAL AUDIO IN et AUDIO IN. Voir “Affectation des entrées” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 196)

Pour lire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu réglez “Sortie audio HDMI” sur “TV”. (v p. 185)

Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion du connecteur BALANCED XLR IN Cet appareil est équipé de connecteurs BALANCED XLR IN. Utilisez ces connecteurs si votre appareil dispose d’un connecteur XLR comme connecteur de sortie audio. Quand vous utilisez les connecteurs BALANCED XLR IN, affectez “XLR” à “Affectation des entrées” – “ANALOG”. (v p. 197) Par défaut, ces connecteurs sont désactivés. GAV 10 Disposition du connecteur PIN BALANCED XLR IN H

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Tuner satellite/ TV par câble Tuner satellite/ TV par câble (Matériel non compatible HDMI) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un lecteur multimédia Cette explication utilise la connexion avec un lecteur multimédia comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un lecteur Blu-ray Disc ou d’un lecteur DVD Cette explication utilise la connexion avec un lecteur Blu-ray Disc ou DVD comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter. OUT HDMI Lecteurs Blu-ray Disc/DVD Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’une console de jeu ou d’un appareil de lecture compatible avec 8K Cet appareil prend en charge les signaux vidéo HDMI 8K.

Utilisez un “Ultra High Speed HDMI cable” certifié pour profiter d’une vidéo 8K ou 4K 120 Hz.

Réglez “Format signal 4K/8K” sur “8K Amélioré” dans le menu pour profiter de la vidéo 8K. (v p. 193) OUT HDMI OUT HDMI Console de jeux Lecteur 8K Contents Connexions Lecture Réglages Conseils Annexe

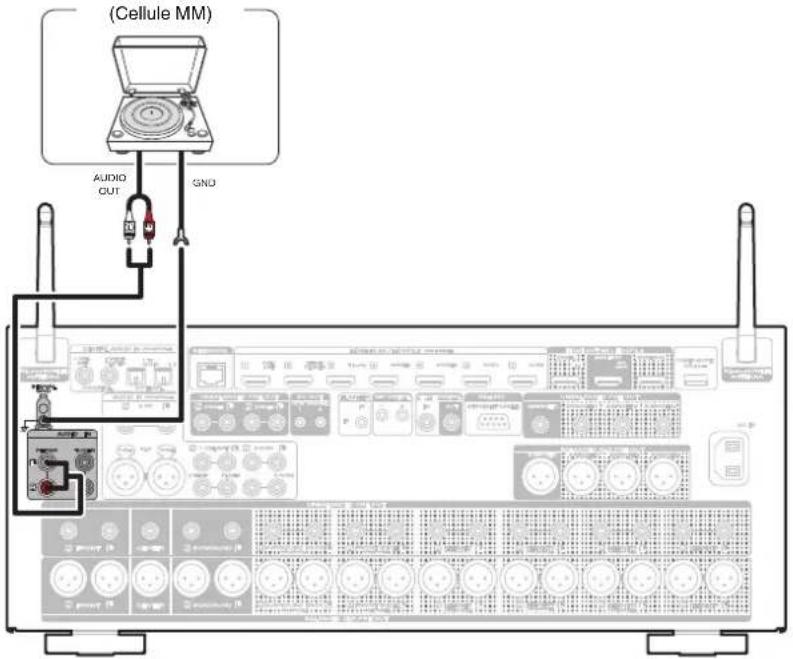

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’une platine Cet appareil est compatible avec les platines équipées d’une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d’une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolteur du commerce. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “Phono” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine. REMARQUE

La borne de terre (SIGNAL GND) de cet appareil n’est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu’il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l’effet inverse en augmentant le bruit. Auquel cas, il n’est pas nécessaire de connecter la ligne de terre. GND AUDIO OUT

(Cellule MM) Lecteur d’enregistrement Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnecter un dispositif mémoire USB au port USB Pour le mode d’emploi, voir “Lecture du contenu d’un dispositif mémoire USB” (v p. 88). Dispositif mémoire USB

Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil.

Le port USB sur le panneau arrière peut uniquement être utilisé pour l’alimentation (5 V/1,5 A). Il ne peut pas être utilisé pour lire des fichiers musicaux. (v p. 31) REMARQUE

Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.

Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB.

N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion à un réseau domestique (LAN) Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil. Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d’opérations, comme suit.

Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média

Lecture de services de diffusion de musique

Utilisation de la fonction Apple AirPlay

Fonctionnement de cet appareil via le réseau

Fonctionnement avec le système audio surround multi-pièces sans fil HEOS

Mise à jour du micrologiciel Contactez un ISP (Internet Service Provider) ou un magasin d’informatique pour la connexion à Internet. LAN filaire Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci- dessous. InternetModem RouteurVers le WANVers le port LANVers le port LAN NAS (Network Attached Storage)Port LAN/port Ethernet connecteurPort LAN/port Ethernet connecteur Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLAN sans fil Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrière et maintenez-les en position verticale. Voir “Configuration Wi-Fi” pour savoir comment connecter à un routeur de réseau local sans fil. (v p. 238) Internet ModemRouteur avec point d’accèsVers le WAN

Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeuréquipé des fonctions suivantes: Serveur DHCP intégréCette fonction attribue automatiquement une adresse IP au LAN. Commutateur 100BASE-TX intégréLorsque vous connectez plusieurs appareils, nous vous recommandonsd’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps. N’utilisez qu’un câble STP blindé ou un câble LAN ScTP (facilement disponiblesdans les magasins d’électronique). (CAT-5 ou supérieur recommandé). Il est recommandé d’utiliser un câble LAN normal de type blindé.Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber lesautres appareils. Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez lesréglages de l’adresse IP, etc., dans le “Réseau”. (v p. 237) REMARQUE

Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accèsà Internet ou un magasin d’informatique pour plus de détails. Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE estnécessaire si votre ligne contractée n’est pas configurée pour être utilisée avecPPPoE. Ne connectez pas une borne NETWORK directement au port LAN/à la borneEthernet de votre ordinateur. Plusieurs services en ligne peuvent être interrompus sans préavis. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un dispositif de commande externe Prises AMP CONTROL Si vous connectez des amplificateurs de puissance Marantz équipés de prises AMP CONTROL à l’aide d’un câble de commande (fourni avec l’amplificateur de puissance), vous pouvez effectuer les opérations liées suivantes.

Associer l’alimentation de l’amplificateur de puissance au fonctionnement en marche/veille de cet appareil.

Associer la luminosité de l’écran de l’amplificateur de puissance à l’opération de configuration de la luminosité de l’écran de cet appareil.

Il est possible de connecter jusqu’à deux amplificateurs de puissance. Pour la méthode de connexion, consultez le manuel d’utilisation de l’amplificateur de puissance. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPrises REMOTE CONTROL Si la prise de télécommande de cet appareil est connectée à la borne de télécommande d’un appareil Marantz, l’appareil connecté peut être contrôlé avec la télécommande comme un système unique.

Lorsque vous contrôlez un appareil connecté à partir de cet appareil

Connectez la prise REMOTE CONTROL OUT de cet appareil à la prise REMOTE CONTROL IN de l’appareil à connecter.

Orientez les opérations de la télécommande vers cet appareil. Le signal infrarouge transmis par la télécommande est reçu par le récepteur infrarouge de la télécommande de cet appareil et est envoyé aux autres appareils via la prise de télécommande.

S’il y a un commutateur de télécommande à l’arrière de l’appareil à connecter avec cet appareil, réglez-le sur “EXTERNAL” ou “EXT.”.

Si vous connectez l’amplificateur de puissance Marantz (y compris un amplificateur Hi-Fi) à l’une de ces bornes, l’alimentation de l’amplificateur de puissance fonctionne conjointement avec l’alimentation de cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Lorsque vous contrôlez cet appareil à partir d’un appareil connecté

Connecter la prise REMOTE CONTROL IN de cet appareil à la prise REMOTE CONTROL OUT de l’appareil à connecter.

Si vous effectuez cette opération, désactivez la fonction de télédétection de cet appareil à l’aide de la “Fonction de verrouillage à distance”. (v p. 151) RC OUT Récepteur infrarouge REMARQUE

Lorsque la fonction de réception de signal de la télécommande est désactivée, vous ne pouvez pas effectuer des opérations avec la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPrise FLASHER IN Si un répéteur IR disponible dans le commerce (vendu séparément) est connecté à la prise FLASHER IN de cet appareil, vous pouvez effectuer les opérations de télécommande même si cet appareil est installé dans un endroit où le signal de télécommande ne peut pas l’atteindre, comme dans un meuble. GND Signal Câble mini-prise monaurale (vendu séparément) Répéteur IR Récepteur infrarouge Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPrises DC OUT Lorsqu’un appareil doté d’une prise DC IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil. La prise DC OUT produit un signal électrique de 12 V DC/150 mA maximum. Dispositif compatible avec les signaux de déclenchement 12 V DC/150 mA REMARQUE

Utilisez un câble monaural avec fiche mini pour le branchement des prises DC OUT. N’utilisez pas un câble stéréo avec fiche mini.

Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise DC OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale. (230V CA, 50/60 Hz) Vers la prise murale Cordon d’alimentation (fourni) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Utilisation basique Mise sous tension 86 Sélection de la source d’entrée 86 Réglage du volume 87 Coupure temporaire du son (Sourdine) 87 Sélection d’un mode d’écoute 128 Lecture d’un appareil Lecture avec les lecteurs Blu-ray Disc/DVD 87 Lecture du contenu d’un dispositif mémoire USB 88 Écouter de la musique sur un périphérique Bluetooth 92 Écoute de l’audio avec un casque Bluetooth 96 Lecture audio/service en réseau Écoute de Radio Internet 99 Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 101 Obtenir HEOS App 105 Fonction AirPlay 114 Fonction Spotify Connect 117 Fonctions pratiques Fonctions pratiques 118 Fonction de contrôle HDMI 142 Fonction de minuterie sommeil 143 Fonction de sélection intelligente 145 Fonction de verrouillage du panneau 149 Fonction de verrouillage à distance 151 Autres fonctions Fonction de contrôle Internet 152 Lecture dans la ZONE2/ZONE3 (différentes pièces) 155 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation basique VOLUME

Touches sélection de source d’entrée Mise sous tension

Appuyez sur POWER X pour mettre l’appareil soustension. Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsquel’appareil est en mode veille pour le mettre sous tension. Vous pouvez également passer en mode veille en appuyant sur X sur l’appareilprincipal. Sélection de la source d’entrée

Appuyez sur la touche de sélection de la sourced’entrée pour la lecture.La source d’entrée souhaitée peut être sélectionnée directement. Vous pouvez également sélectionner la source d’entrée en tournant le sélecteurINPUT sur l’appareil principal.Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexRéglage du volume

Utilisez VOLUME no pour régler le volume.

La plage de réglage varie en fonction du signal d’entrée et du réglage de niveaudu canal. Vous pouvez également régler le volume maître en tournant la molette VOLUMEsur l’appareil principal. Coupure temporaire du son (Sourdine)

“MUTE” s’affiche sur l’écran. h s’affiche sur l’écran du téléviseur. Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine”dans le menu. (v p. 178) Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer surMUTE : à nouveau. Si h est affiché sur l’écran de télévision pendant plus de 5 minutes alors que“Economiseur d'écran” est réglé sur “Marche”, le symbole h se déplace demanière aléatoire sur l’écran du téléviseur. (v p. 192) Lecture avec les lecteurs Blu-ray Disc/DVD Vous trouverez ci-dessous la procédure pour la lecture avec les lecteursBlu-ray Disc/DVD.

Préparez la lecture.

Allumez le subwoofer, le lecteur et la TV. Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur POWER X pour mettre l’appareil sous tension.

Appuyez sur DVD ou Blu-ray pour commuter une source d’entrée pour un lecteur utilisé pour la lecture.

Lancez la lecture du lecteur Blu-ray Disc ou DVD.

Panneau avant Affichage Panneau arrière Télécommande IndexLecture du contenu d’un dispositif mémoire USB OPTION ENTER BACK USB CH/PAGE

k j Curseur haut/bas/ gauche/droite

Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.

Seuls les dispositifs mémoire USB conformes aux standards de classede stockage de masse peuvent être lus sur cet appareil. Cet appareil est compatible avec les dispositifs mémoire USB au format“NTFS” ou “FAT32”. Les types de format audio et les caractéristiques de lecture prises encharge par cet appareil sont les suivants.Voir “Lecture de dispositifs mémoire USB” (v p. 296) pour plus dedétails.

DSD Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture des fichiers d’un dispositif mémoire USB

Insérez une clé USB formatée en “FAT32” ou “NTFS” sur le port USB.

Appuyez sur USB pour passer à la source d’entrée “USB”.

Sélectionnez le nom de cet appareil.

Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à lire.

Quand vous sélectionnez une musique à lire, on vous demandera commentvous voulez écouter votre musique. Jouez maintenant : Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Jouer & Remplacer la file d'attente : Vide la liste de lecture et lit immédiatement l’élément sélectionné. Jouer la prochaine : Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée. Ajouter à la fin de la liste de lecture : Ajoute l’élément directement à la fin de la liste. Nature 01Musique USB - NatureJouez maintenantJouer & Remplacer la file d'attenteJouer la prochaineAjouter à la fin de la liste de lectureAnnuler Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index5 Utilisez le curseur haut/bas pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER. La lecture débute. 2:45 -14:21NatureNature 01

Various ArtistsA l'écoute Touches de commande Fonction

Lecture / Pause k j Précédent / Suivant CH/PAGE ml Passez à la page précédente/page suivante dans l’affichage de la liste

Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier. REMARQUE

Notez que Marantz ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question.

Lorsqu’un dispositif mémoire USB est connecté à cet appareil, l’appareil charge tous les fichiers qui s’y trouvent. Le chargement peut prendre un certain temps si le dispositif mémoire USB contient un nombre important de dossiers ou de fichiers. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Réglage de l’audibilité des dialogues et voix (Amélior. Dialogues)” (v p. 120)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 121)

“Réglage de la tonalité (Tonalité)” (v p. 122)

“Modification de la puissance du capteur tactile en fonction de la source d’entrée (Transducteur tactile)” (v p. 124)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 125)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 126)

“Modification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP)” (v p. 127)

Panneau avant Affichage Panneau arrière Télécommande IndexÉcouter de la musique sur un périphérique Bluetooth Bluetooth

k j OPTION Les fichiers musicaux sur les périphériques Bluetooth tels que lessmartphones, les lecteurs de musique numérique, etc. peuvent être lussur cet appareil via un appariement et en connectant cet appareil à l’aidedu périphérique Bluetooth.La communication est possible jusqu’à une distance d’environ 30 m.REMARQUE Pour lire de la musique à partir d’un périphérique Bluetooth, le périphériqueBluetooth doit prendre en charge le profil A2DP. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de musique à partir d’un périphérique Bluetooth Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

Connectez les antennes externes fournies pour Bluetooth/réseau local sans fil aux connecteurs de l’antenne Bluetooth/réseau local sans fil situés sur le panneau arrière. (v p. 29)

Appuyez sur POWER X pour mettre l’appareil sous tension.

Appuyez sur Bluetooth. Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth. Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

Lecture de musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.

La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté. Touches de commande Fonction

Lecture / Pause k j Passer à la plage précédente/Passer à la plage suivante

Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichagesur le nom du titre, nom de l’artiste, nom de l’album, etc. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAppariement avec d’autres périphériques Bluetooth Jumeler un appareil Bluetooth avec l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile.

Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes. L’appareil passera en mode d’appariement.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth.Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place duplus ancien périphérique enregistré. Vous pouvez également passer en mode d’appariement en appuyant sur lebouton OPTION lorsque l’écran de lecture est affiché et en sélectionnant“jumelage” dans le menu d’options affiché.REMARQUE Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cetappareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP. La télécommande de cet appareil n’est pas garantie de fonctionner avec tous lespériphériques Bluetooth. Selon le type de périphérique Bluetooth, cet appareil émet du son qui est coupléau réglage du volume sur le périphérique Bluetooth.

Opérations accessibles dans le menu des options

“Appariement avec d’autres périphériques Bluetooth” (v p. 94) “Réglage de l’audibilité des dialogues et voix (Amélior.Dialogues)” (v p. 120) “Ajuster le volume de chaque canal pour le faire correspondre à lasource d’entrée (Réglage niv. Canal)” (v p. 121) “Réglage de la tonalité (Tonalité)” (v p. 122) “Réglage du retard audio (Délai audio)” (v p. 123) “Modification de la puissance du capteur tactile en fonction de lasource d’entrée (Transducteur tactile)” (v p. 124) “Affichage de la vidéo voulue lors de la lecture audio (Sélect.Vidéo)” (v p. 125) “Lecture de la même musique dans toutes les zones (Toutes zonesstéréo)” (v p. 126) “Modification des paramètres d’enceinte pour les adapter àl’environnement d’écoute (Présélection des HP)” (v p. 127) Modification du “filtre Dirac Live”https://manuals.marantz.com/DiracLive/ALL/FR/DRDZSYktvnhzad.php Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexReconnexion à cet appareil à partir d’un périphérique Bluetooth Une fois l’appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d’opération sur cet appareil. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter.

Activez le réglage Bluetooth du périphérique Bluetooth à connecter.

Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth.

Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

L’écran passe automatiquement sur l’écran de lecture “Bluetooth” si un appareilBluetooth est connecté et que l’appareil est allumé. Lorsque les paramètres “Commande réseau” de cet appareil sont réglés sur“Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état deveille, l’alimentation de l’appareil se mettra sous tension automatiquement. (v p. 241) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de l’audio avec un casque Bluetooth Vous pouvez écouter de la musique en jouant dans la MAIN ZONE de cet appareil avec un casque Bluetooth. Sortie audio provenant simultanément d’enceintes connectées et d’un casque Bluetooth ou uniquement avec d’un casque Bluetooth. (Mode de sortie: Bluetooth + HP) (Mode de sortie: Bluetooth uniquement) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de l’audio avec un casque Bluetooth

Réglez “Émetteurs” sur “Marche” depuis le réglage “Général” - “Émetteur Bluetooth” dans le menu. (v p. 246)

Sélectionnez “Mode de sortie” et définissez la méthode de sortie audio. Bluetooth + HP (Valeur par défaut): Le son est transmis au casque Bluetooth et aux enceintes de la zone principale. Cette sortie simultanée convient aux soirées cinéma en famille et autres activités de groupe. Bluetooth uniquement: Le son est transmis uniquement au casque Bluetooth. Ceci est approprié pour écouter de la musique ou regarder des films la nuit, lorsque vous devez rester silencieux.

Passez en mode d’appariement sur le casque Bluetooth que vous souhaitez connecter à cet appareil.

Sélectionnez “Liste des appareils”, puis le nom du casque Bluetooth dans la liste des périphériques.

Réglez le volume du casque Bluetooth connecté une fois la connexion établie.

“Mode de sortie” peut également être configuré à partir de “Émetteur Bluetooth”dans le menu d’options. Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectéesen suivant les mêmes étapes que pour connecter un casque Bluetooth. REMARQUE

Le volume des casques Bluetooth ne peut pas être réglé via le MASTER VOLUMEde cet appareil ou le VOLUME de la télécommande. Réglez le volume à l’aide ducasque Bluetooth. Le mode stéréo est défini comme mode audio lors de l’utilisation d’un casqueBluetooth. Les modes audio et autres réglages audio ne sont pas reflétés dans lasortie audio du casque Bluetooth.Les réglages audio, les modes audio et le mode Toutes zones stéréo ne sont pasdisponibles avec un casque Bluetooth et “Mode de sortie” est réglé sur “Bluetoothuniquement”. L’audio peut être retardé lorsqu’il est envoyé via Bluetooth. Le son AirPlay ne peut pas être transmis. Il est impossible de connecter un casque Bluetooth lors de l’utilisation d’unesource d’entrée Bluetooth dans une zone.De plus, la sélection d’une source d’entrée Bluetooth dans une zone met fin à laconnexion entre cet appareil et le casque Bluetooth. Il est impossible de connecter un casque Bluetooth lorsque cet appareil estregroupé dans l’application HEOS. PRÉCAUTION : Utilisation d’un casque Bluetooth sans fonction de réglage du volume

Afin d’éviter toute perte auditive, ne connectez pas de casque Bluetooth dépourvu de fonctionnalités de réglage du volume.

Le volume du casque Bluetooth peut se trouver élevé de manière inattendue lorsque cet appareil se connecte à un casque Bluetooth.

Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexReconnexion à un casque Bluetooth Suivez l’une des étapes ci-dessous pour reconnecter le dernier casque Bluetooth utilisé:

Reconnectez-vous à cet appareil avec la fonction de reconnexion du casque Bluetooth.

Accédez à “Émetteur Bluetooth”, puis sélectionnez “Reconnecter” dans le menu des options.

Si “Mode de sortie” est réglé sur “Bluetooth + HP”, cet appareil se connecte automatiquement au dernier casque Bluetooth utilisé lors de la mise sous tension.

Sélectionnez l’appareil que vous souhaitez connecter dans la “Liste des appareils” sous “Émetteur Bluetooth” dans le menu. (v p. 246) Déconnexion d’un casque Bluetooth Effectuez l’une des étapes suivantes pour déconnecter votre casque Bluetooth:

Éteignez votre casque Bluetooth.

Accédez à “Émetteur Bluetooth”, puis sélectionnez “Déconnecter” dans le menu des options.

Dans le menu de configuration, accédez à “Général” - “Émetteur Bluetooth”, et réglez “Émetteurs” sur Arrêt. (v p. 246) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet INTERNET RADIO OPTION

(HEOS Music) ENTER Curseur haut/bas/ gauche/droite

La Radio Internet renvoie aux émissions radio diffusées via Internet.Vous pouvez recevoir des stations Radio Internet en provenance dumonde entier. Les stations radio Internet sur cet appareil listent le service de base dedonnées fourni par la station radio TuneIn. Les types de format audio et les caractéristiques de lecture prises encharge par cet appareil sont les suivants.Voir “Lecture de radio Internet” (v p. 299) pour plus de détails.

MPEG-4 AACContents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexÉcoute de Radio Internet

Appuyez sur INTERNET RADIO.

Vous pouvez également appuyer sur R (HEOS Music). Utilisez lecurseur Haut/Bas pour sélectionner “Radio Internet TuneIn”, puisappuyez sur ENTER.

Sélectionnez la station que vous souhaitez écouter. Touches de commande Fonction Lecture / Arrêt ou Pause k jPasser à la plage précédente / Passer àla plage suivante CH/PAGE mlPassez à la page précédente/pagesuivante dans l’affichage de la listez Autorisé lors de l’écoute de Podcasts. L’affichage passe du titre de la plage au nom de la station de radio etc. à chaquefois que vous appuyez sur STATUS sur l’appareil principal.REMARQUE Le service de base de données des stations radio peut être interrompu ouindisponible sans avertissement préalable.

Opérations accessibles dans le menu des options

“Ajout des Favoris HEOS” (v p. 119) “Réglage de l’audibilité des dialogues et voix (Amélior.Dialogues)” (v p. 120) “Ajuster le volume de chaque canal pour le faire correspondre à lasource d’entrée (Réglage niv. Canal)” (v p. 121) “Réglage de la tonalité (Tonalité)” (v p. 122) “Réglage du retard audio (Délai audio)” (v p. 123) “Modification de la puissance du capteur tactile en fonction de lasource d’entrée (Transducteur tactile)” (v p. 124) “Affichage de la vidéo voulue lors de la lecture audio (Sélect.Vidéo)” (v p. 125) “Lecture de la même musique dans toutes les zones (Toutes zonesstéréo)” (v p. 126) “Modification des paramètres d’enceinte pour les adapter àl’environnement d’écoute (Présélection des HP)” (v p. 127) Modification du “filtre Dirac Live”https://manuals.marantz.com/DiracLive/ALL/FR/DRDZSYktvnhzad.php Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de fichiers stockés sur un ordinateur ou un stockage NAS (HEOS Music) OPTION

ENTER Curseur haut/bas/ gauche/droite

Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u,wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ouun dispositif NAS, connectés à votre réseau. Formats pris en charge :Pour plus de détails, reportez-vous à “Lire un fichier sauvegardé sur unordinateur ou sur un NAS” (v p. 298).

DSD Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexLecture de fichiers stockés sur un ordinateur ou un stockage NAS Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

Appuyez sur R (HEOS Music).

Utilisez le curseur haut/bas pour sélectionner “Serveurs de musique”, puis appuyez sur ENTER. Musique USBServeur de musiqueFavoris HEOSRadios internet TuneinMusique

Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

Parcourez la musique sur votre PC/NAS et sélectionnez une musique à lire.

Quand vous sélectionnez une musique à lire, on vous demandera commentvous voulez écouter votre musique. Jouez maintenant : Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Jouer & Remplacer la file d'attente : Vide la liste de lecture et lit immédiatement l’élément sélectionné. Jouer la prochaine : Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée. Ajouter à la fin de la liste de lecture : Ajoute l’élément directement à la fin de la liste. Live 01Jouez maintenantJouer & Remplacer la file d'attenteJouer la prochaineAjouter à la fin de la liste de lectureAnnulerServeur de musique - Live Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index5 Utilisez le curseur haut/bas pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER. La lecture débute. 2:45 -14:21 Live Live 01

Various ArtistsA l'écoute Touches de commande Fonction

Lecture / Pause k j Précédent / Suivant CH/PAGE ml Passez à la page précédente/page suivante dans l’affichage de la liste

L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal.

Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.

Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA. REMARQUE

Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l’aide d’un LAN câblé.

L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Réglage de l’audibilité des dialogues et voix (Amélior. Dialogues)” (v p. 120)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 121)

“Réglage de la tonalité (Tonalité)” (v p. 122)

“Modification de la puissance du capteur tactile en fonction de la source d’entrée (Transducteur tactile)” (v p. 124)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 125)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 126)

“Modification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP)” (v p. 127)

Panneau avant Affichage Panneau arrière Télécommande IndexObtenir HEOS App Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s’offrent à vous selon votre situation géographique. Téléchargez HEOS App sur iOS ou Android en recherchant “HEOS” sur l’App Store, sur Google Play ou sur Amazon Appstore. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCompte HEOS Les comptes HEOS peuvent être enregistrés en appuyant sur l’onglet“Musique” - icône “Réglages” dans l’application HEOS App.Une fois que vous avez créé ou que vous vous êtes connecté à votreCompte HEOS, vous pouvez utiliser la fonctionnalité Favoris HEOS pourenregistrer et rappeler vos stations de radio en continu préférées à l’aidede l’interface utilisateur à l’écran de votre AVP.

Qu’est-ce qu’un Compte HEOS? Un Compte HEOS est un compte principal ou “porte-clé” qui vouspermet de contrôler tous les services de musique HEOS à l’aide unidentifiant et un mot de passe uniques.

Pourquoi se créer un Compte HEOS? Grâce à ce Compte HEOS, il vous suffit d’entrer votre identifiant etvotre mot de passe une seule fois pour tous les services de musique.Cela vous permet une utilisation rapide et facile de l’application surdifférents dispositifs.Il vous suffit de vous identifier sur votre Compte HEOS depuisn’importe quel dispositif, et vous aurez accès à tous vos services demusique associés. Vous pourrez ainsi lire votre historique de lecture etvos listes de lecture, même chez des amis qui écoutent leur musiquesur leur propre système HEOS.

Se créer un Compte HEOS À votre première utilisation d’un service de musique depuis le menu“Musique” principal de HEOS App, il vous sera demandé de créer unCompte HEOS.

Modifier son Compte HEOS

Appuyez sur l’onglet “Musique”.

Sélectionnez l’icône Réglages en haut à gauche de l’écran.

Sélectionnez “Compte HEOS”.

Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture depuis des services de diffusion de musique Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d’une souscription gratuite et/ou payante. Plusieurs options s’offrent à vous selon votre situation géographique. REMARQUE

L’application et la marque HEOS ne sont affiliées à aucun fabricant d’appareilmobile. La disponibilité des services de musique peut varier selon les régions. Ilest possible que tous les services ne soient pas disponibles au moment de l’achat.Certains services peuvent être ajoutés ou supprimés de temps à autre en fonctionde décisions des fournisseurs de services de musique ou d’autres personnes.

Sélectionner une pièce/un dispositif

Appuyez sur l’onglet “Pièces” et sélectionnez “Marantz AV 10” s’il existe plusieurs produits avec HEOS intégré.

Appuyez sur l’icône en haut à droite de l’écran pour changer le mode éditeur.Vous pouvez modifier le nom affiché. Song Name 1Dining L + Dining RSong Name 2KitchenSong Name 3Marantz AV 10Faites glisser une pièce sur une autre pour les regrouperPièces Pièces A l’écouteMusique Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Sélectionner le morceau ou la station depuis les différentes sources musicales

Appuyez sur l’onglet “Musique” pour sélectionner une source musicale.

Tous les services musicaux affichés sont susceptibles de pas être disponibles dans votre région. MusiquePiècesA l’écouteMusique Contents Connexions Lecture Réglages Conseils Annexe

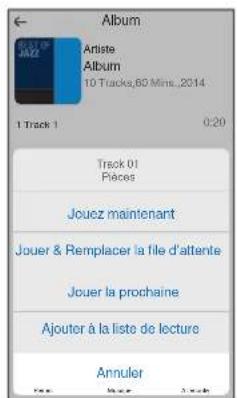

Panneau avant Affichage Panneau arrière Télécommande Index2 Parcourir les musiques à lire. Après avoir sélectionné un morceau ou une station de radio, l’application vous redirigera automatiquement sur l’écran “Lecture en cours”.

Lorsque vous sélectionnez un morceau à lire, on vous demandera comment vous voulez écouter votre musique. Jouez maintenant : Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Jouer & Remplacer la file d'attente : Vide la liste de lecture et lit immédiatement l’élément sélectionné. Jouer la prochaine : Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée. Ajouter à la fin de la liste de lecture : Ajoute l’élément directement à la fin de la liste.

Lorsque vous sélectionnez une station de radio, les éléments suivants s’affichent. Jouez maintenant : Permet de lire immédiatement l’élément sélectionné. Ajouter aux favoris HEOS : Ajoute aux favoris HEOS. 1 Track 12 Track 20:50 0:20 A l’écoute Track 01Artiste 2:51

1:40 Album Jouez maintenant Pièces A l’écouteMusique Annuler Jouer & Remplacer la file d’attente Jouer la prochaine Ajouter à la liste de lecture Track 01Pièces Album Album 10 Tracks,60 Mins.,2014 Artiste Pièces A l’écouteMusique Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcouter la même musique dans plusieurs pièces Ce système est un véritable système audio multi-pièces. Vous pouvezcréer un ou plusieurs groupes HEOS pour synchroniser automatiquementla lecture audio entre plusieurs produits avec HEOS intégré afin que lamusique jouée dans les différentes pièces soit parfaitement synchroniséeet ait toujours un son étonnant ! Vous pouvez facilement ajouter jusqu’à32 produits à votre système au total. Vous pouvez regrouper jusqu’à16 produits individuels pour qu’ils jouent le même morceau de manièretotalement synchronisée.

Regrouper des pièces

Appuyer et maintenez votre doigt sur la pièce qui ne diffuse pas de musique.

Faites-la glisser jusqu’à la pièce qui diffuse de la musique et relâchez.

Le deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée. Song Name 1DiningSong Name 1DiningSong Name 3BedroomLivingSong Name 2KitchenSong Name 3BedroomLiving+KitchenLivingKitchenSong Name 2Faites glisser une pièce sur une autre pour les regrouperPiècesFaites glisser une pièce sur une autre pour les regrouperPiècesFaites glisser une pièce hors du groupe pour la dissocierPièces A l’écouteMusiquePièces A l’écouteMusique

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dégrouper des pièces

Appuyez et maintenez votre doigt sur une pièce que vous voulez retirer d’un groupe.

Faites-la glisser hors du groupe et relâchez. REMARQUE

Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant lacréation du groupe. Song Name 4KitchenSong Name 1DiningSong Name 3BedroomLivingSong Name 2KitchenSong Name 3BedroomSong Name 2LivingSong Name 1DiningLivingPiècesFaites glisser une pièce sur une autre pour les regrouperPiècesFaites glisser une pièce sur une autre pour les regrouperPièces A l’écouteMusiquePièces A l’écouteMusique

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Regrouper toutes les pièces (mode soirée) Vous pouvez facilement regrouper 16 pièces en mode Soirée d’un simple “rapprochement” des doigts.

Placez deux doigts sur l’écran, sur la liste des pièces.

Rapprochez rapidement vos doigts et relâchez.

Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée. BedroomKitchenLivingDiningSong Name 1Dining+Living+...Song Name 2LivingSong Name 3KitchenSong Name 4BedroomSong Name 1DiningFaites glisser une pièce sur une autre pour les regrouperPiècesFaites glisser une pièce sur une autre pour les regrouperPiècesFaites glisser une pièce hors du groupe pour la dissocierPièces A l’écouteMusiquePièces A l’écouteMusique

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dégrouper toutes les pièces Vous pouvez aisément dégrouper toutes les pièces et quitter le mode Soirée d’un simple “écartement” des doigts.

Placez deux doigts serrés sur l’écran, sur la liste des pièces.

Séparez-les rapidement et relâchez.

Toutes vos pièces seront dégroupées. BedroomKitchenLivingDiningSong Name 1DiningSong Name 3KitchenSong Name 4BedroomSong Name 2LivingSong Name 1DiningPiècesFaites glisser une pièce sur une autre pour les regrouperPièces Pièces A l’écouteMusique Pièces A l’écouteMusique Faites glisser une pièce sur une autre pour les regrouperFaites glisser une pièce hors du groupe pour la dissocier

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction AirPlay Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

La source d’entrée basculera sur “HEOS Music” au démarrage de la lectureAirPlay. Vous pouvez arrêter la lecture d’AirPlay en choisissant une autre source d’entrée. Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUSsur l’appareil principal. Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes. L’écran peut être différent selon le Système d’exploitation et les versions dulogiciel. Cet appareil prend en charge AirPlay 2. Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une versionultérieure.

Routeur Cet appareil Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de titres de votre iPhone, iPod touch ou iPad Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 10.0.2 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil.

Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.

Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad. Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Appuyez sur l’icône AirPlay pour sélectionner cet appareil. AirPlay AirPlay

rop: AirDrop: ryone ryone [Exemple] iOS 15 [Exemple] iOS 10 Lecture de la musique iTunes avec cet appareil

Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil.

Allumez cet appareil. Réglez “Commande réseau” sur “Toujours actif” pour cet appareil. (v p. 241) REMARQUE

Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consommeplus d’énergie en mode veille.

Lancez iTunes et cliquez sur l’icône AirPlay pour sélectionner l’appareil principal. [Exemple] iTunes

Choisissez un morceau et cliquez pour lancer la lecture dans iTunes. La musique va être transmise en continu vers cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexREMARQUE

Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonoreréglé sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes.Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunesavant de lancer la lecture, puis le régler au niveau adéquat. Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2) Vous pouvez synchroniser des morceaux d’un iPhone, d’un iPod touch ou d’un iPad sous iOS 11.4 ou une version ultérieure avec plusieurs appareils qui prennent en charge AirPlay 2 pour une lecture simultanée.

Lisez les titres de votre iPhone, iPod touch ou iPad. Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Appuyez sur l’icône AirPlay pour sélectionner cet appareil. Affiche une liste des appareils/enceintes utilisables sur le même réseau.

Un cercle s’affiche à droite des appareils compatibles avec AirPlay 2. iPhoneAirPlayLiving RoomMarantz xxxxxxxxSong - ArtistBedroomHaut-parleurs et téléviseurs

Appuyez sur les appareils/enceintes que vous souhaitez utiliser.

Vous pouvez sélectionner plusieurs appareils compatibles avec AirPlay 2. iPhoneAirPlayLiving RoomMarantz xxxxxxxxBedroomHaut-parleurs et téléviseurs Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction Spotify Connect Spotify, c’est toute la musique dont vous avez besoin. Des millions demorceaux disponibles instantanément. Cherchez simplement la musiqueque vous aimez, ou laissez Spotify vous jouer quelque chose de génial.Spotify fonctionne sur votre téléphone, votre tablette, votre ordinateur etles enceintes de votre domicile. Ainsi, vous aurez toujours la bande sonparfaite pour ce que vous faites. Vous pouvez désormais profiter deSpotify avec votre compte gratuit ainsi qu’avec votre compte Premium.Utilisez votre téléphone, tablette ou ordinateur comme une télécommandepour Spotify.Accédez à www.spotify.com/connect pour découvrir comment.Le logiciel Spotify est soumis à des licences de tiers présentées ici :www.spotify.com/connect/third-party-licenses Serveur SpotifyContrôleCet appareilSpotify AppStreaming/contrôle audio Lecture de la musique Spotify avec cet appareil Téléchargez au préalable le “Spotify App” dans votre appareil Android ou iOS.

Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil.

Lisez la piste Spotify que vous souhaitez lire avec cet appareil.

Tapez sur l’icône Spotify F pour sélectionner l’appareil. La musique va être transmise en continu vers cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

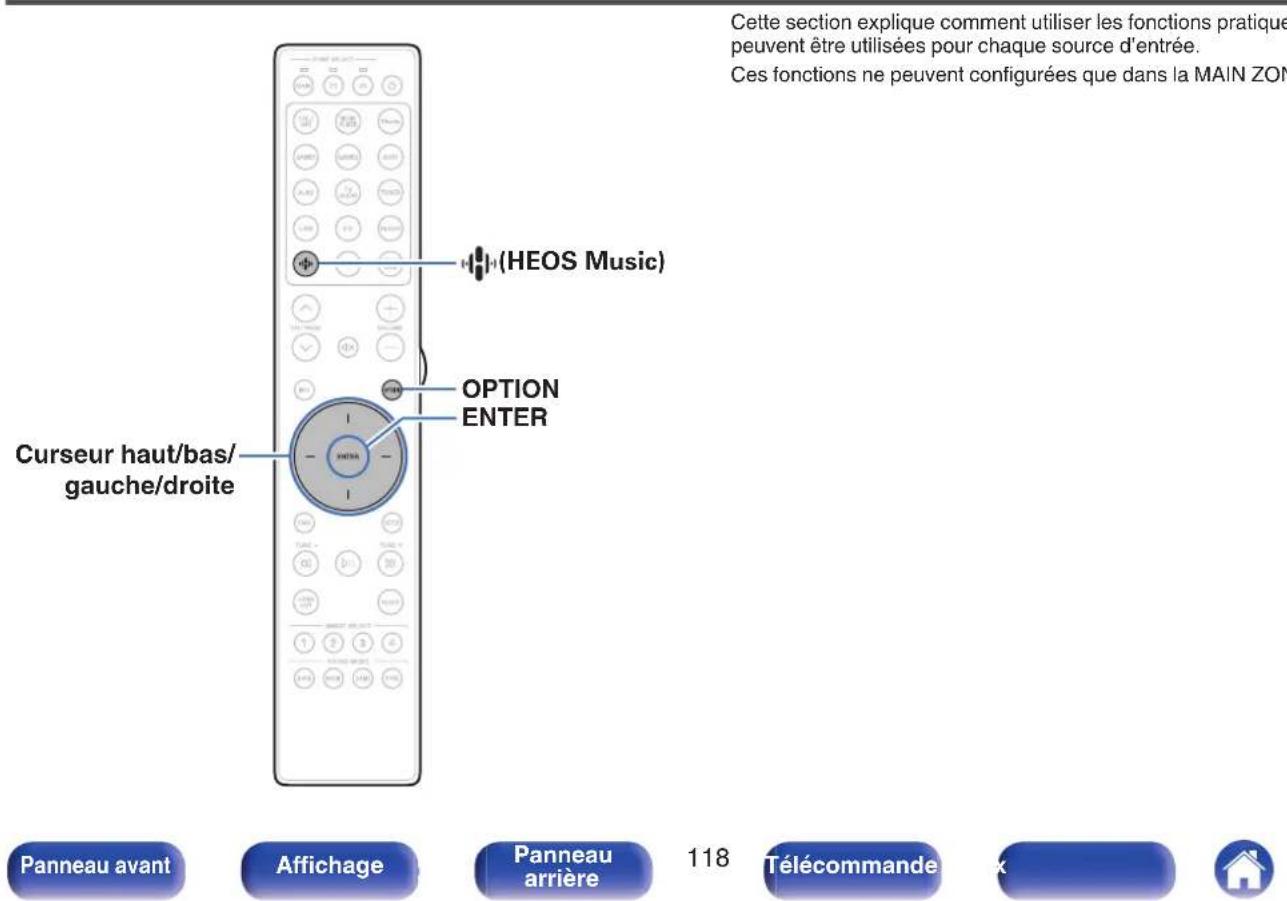

Panneau avant Affichage Panneau arrière Télécommande IndexFonctions pratiques OPTION (HEOS Music) ENTER Curseur haut/bas/ gauche/droite Cette section explique comment utiliser les fonctions pratiques quipeuvent être utilisées pour chaque source d’entrée.Ces fonctions ne peuvent configurées que dans la MAIN ZONE. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAjout des Favoris HEOS

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez le curseur haut/bas pour sélectionner “Ajouter aux favoris HEOS”, puis appuyez sur ENTER. Lecture des Favoris HEOS

Appuyez sur R (HEOS Music).

Utilisez le curseur haut/bas pour sélectionner “Favoris HEOS”, puis appuyez sur ENTER. Musique USBServeur de musiqueFavoris HEOSRadios internet TuneinMusique

Parcourez le contenu et sélectionnez une musique à lire. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSuppression des Favoris HEOS

Lorsque la liste des Favoris HEOS est affichée, utilisez le curseur haut/bas pour sélectionner l’élément que vous voulez supprimer des Favoris HEOS, puis appuyez sur OPTION.

Utilisez le curseur haut/bas pour sélectionner “Enlever de vos favoris HEOS”, puis appuyez sur ENTER. Réglage de l’audibilité des dialogues et voix (Amélior. Dialogues) Cette fonction permet de régler la bande de fréquences du canal central pour améliorer le dialogue des films et les sons vocaux en musique pour une écoute plus facile.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Amélior. Dialogues”, puis appuyez sur ENTER. L’écran “Amélior. Dialogues” s’affiche.

Utilisez le curseur gauche/droite pour sélectionner votre effet d’amélioration préféré. Bas / Moyen / Haut : Améliore le dialogue et les sons vocaux. Arrêt (Défaut) : N’améliore pas le dialogue ou les sons vocaux.

Les réglages “Amélior. Dialogues” sont mémorisés pour chaque source. Le réglage en est impossible quand le mode audio est sur “Direct”, “Virtual” ou“Pure Direct”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAjuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal) Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Réglage niv. Canal”, puis appuyez sur ENTER. L’écran “Réglage niv. Canal” s’affiche.

Utilisez le curseur haut/bas pour sélectionner le canal que vous souhaitez régler.

Utilisez le curseur gauche/droite pour régler le volume. –12.0 dB – +12.0 dB (Défaut: 0.0 dB)

Utilisez le curseur haut/bas/gauche/droite pour sélectionner “Quitter”, puis appuyez sur ENTER.

Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer lesvaleurs de réglage des différents canaux à “0.0 dB” (Défaut). Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés. Les réglages “Réglage niv. Canal” sont mémorisés pour chaque source d’entrée. Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. Enoutre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu “Sortieaudio HDMI” est réglé sur “TV”. (v p. 185) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage de la tonalité (Tonalité) Ajuste la qualité tonale des enceintes avant.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Tonalité”, puis appuyez sur ENTER. L’écran “Tonalité” s’affiche.

Utilisez le curseur gauche/droite pour activer ou désactiver la fonction de contrôle de la tonalité. Marche : Permettre les réglages de tonalité (graves, aigus). Arrêt (Défaut) : Lecture sans réglages de tonalité.

Sélectionnez “Marche” à l’étape 3 et appuyez sur le curseur bas pour sélectionner la plage sonore à régler. Graves : Réglage des graves. Aigüs : Réglage des aigus.

Utilisez le curseur gauche/droite pour régler la tonalité, puis appuyez sur ENTER. -6 dB – +6 dB (Défaut : 0 dB)

Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée. Le réglage en est impossible quand le mode audio est sur “Direct” ou “PureDirect”. Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 180) Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans lemenu “Sortie audio HDMI” est réglé sur “TV”. (v p. 185) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un filtre Dirac Live (Dirac Live) Configurez un filtre Dirac Live transféré depuis Dirac Live software. Ce réglage est possible après avoir exécuté Dirac Live Room Correction. Consultez le manuel de Dirac Live pour plus de détails. https://manuals.marantz.com/DiracLive/ALL/FR Réglage du retard audio (Délai audio) Compense le décalage entre la vidéo et l’audio.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Délai audio”, puis appuyez sur ENTER. L’écran “Délai audio” s’affiche.

Utilisez le curseur gauche/droite pour activer/ désactiver la fonction de synchronisation automatique des lèvres. Marche (Défaut) : Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d’un téléviseur compatible avec Sync. labiale auto. Arrêt : Ne pas ajuster automatiquement.

Appuyez sur le curseur bas pour sélectionner “Ajuster” si le décalage entre l’image et le son doit être corrigé manuellement, puis utilisez le curseur gauche/droite pour régler le décalage. 0 ms – 500 ms (Défaut : 0 ms)

Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée. Selon les spécifications de votre téléviseur, il est possible que la correctionautomatique ne puisse pas être effectuée, même lorsque “Sync. labiale auto” estréglé sur “Marche”. Vous pouvez également ajuster finement la valeur de correction du retard définiepar “Sync. labiale auto”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModification de la puissance du capteur tactile en fonction de la source d’entrée (Transducteur tactile) Règle le volume de la sortie du capteur tactile.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Transducteur tactile”, puis appuyez sur ENTER. L’écran “Transducteur tactile” s’affiche.

Utilisez le curseur gauche/droite pour régler la fonction du transducteur tactile sur marche/arrêt. Marche (Défaut) : Activer le capteur tactile. Arrêt : Désactiver le capteur tactile.

Si vous avez sélectionné “Marche” à l’étape 3, appuyez sur le curseur vers le bas et réglez le “Niveau”.

Utilisez le curseur gauche/droite pour régler la tonalité, puis appuyez sur ENTER. -12,0 dB – +12,0 dB (Défaut : 0,0 dB)

Les réglages “Transducteur tactile” sont mémorisés pour chaque source d’entrée. Ce paramètre ne peut pas être défini lorsque “Enceintes” - “Configurationmanuelle” - “Avancé” - “Transducteur tactile” - “Transducteur tactile” est réglé sur“Désactivé”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée.

Sources d’entrée prises en charge :

Ce réglage est impossible lorsque l’une des bornes HDMI est attribuée.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Sélect. Vidéo”, puis appuyez sur ENTER. L’écran “Sélect. Vidéo” s’affiche.

Utilisez le curseur gauche/droite pour sélectionner le mode de sélection vidéo. Arrêt (Défaut) : Désactive le mode Sélect. Vidéo. Marche : Active le mode Sélect. Vidéo.

Si vous avez sélectionné “Marche” à l’étape 3, appuyez sur le curseur vers le bas et sélectionnez “Source”.

Utilisez le curseur gauche/droite pour sélectionner la source d’entrée de la vidéo que vous souhaitez reproduire, puis appuyez sur ENTER. Dernière (Défaut) : Lit la vidéo de la dernière source d’entrée qui a été lue. CBL/SAT / Media Player / Blu-ray / Game1 / Game2 / AUX1 / AUX2 / TV Audio / CD : Lit la vidéo à partir de la source d’entrée sélectionnée.

Vous pouvez sélectionner la source d’entrée à laquelle la borne HDMI estassignée. Les réglages “Sélect. Vidéo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de la même musique dans toutes les zones (Toutes zones stéréo) Vous pouvez lire la musique en cours de lecture dans la MAIN ZONEsimultanément dans la ZONE2 et la ZONE3 (différentes pièces).Cette fonction est utile lorsque vous souhaitez profiter de la mêmemusique en même temps dans plusieurs pièces lors d’une soirée, ou sivous souhaitez écouter la même musique d’ambiance dans toute lamaison.

Appuyez sur OPTION. Un écran de menu d’option s’affiche. Lorsque la source d’entrée est sur “HEOS Music”, un menuOption est affiché pour la musique en ligne. Sélectionnez“Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER. L’écran “Toutes zones stéréo” s’affiche.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER.

Les sources d’entrée pour les ZONE2 et ZONE3 sont appliquéesà la même source d’entrée que pour MAIN ZONE, et la lecturecommence dans le mode Toutes zones stéréo. Lorsque vous ne voulez pas que ZONE2 ou ZONE3 participent àToutes zones stéréo, appuyez sur ENTER pour décocher la casepuis appuyez sur “Démarrer”.

Arrêter le mode “Toutes zones stéréo”

Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION. Un écran de menu d’option s’affiche. Lorsque la source d’entrée est sur “HEOS Music”, un menuOption est affiché pour la musique en ligne. Sélectionnez“Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

Sélectionnez “Arrêt” et appuyez ensuite sur ENTER.

Le mode “Toutes zones stéréo” est annulé, même lorsque l’alimentation de MAINZONE est hors tension. En mode “Toutes zones stéréo”, seuls les modes son “Multi Ch Stereo” et “Stereo”peuvent être sélectionnés. Lorsque “Sortie audio HDMI” est défini sur “TV”, le mode Toutes zones stéréon’est pas disponible. (v p. 185) Enregistrez l’état de lecture du mode Toutes zones stéréo dans la fonction desélection intelligente plus pour activer la lecture simple en mode Toutes zonesstéréo d’une simple pression. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP) Vous pouvez enregistrer deux réglages d’enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVP”, puis appuyez sur ENTER.

Utilisez le curseur haut/bas pour sélectionner “Présélection des HP”, puis appuyez sur ENTER. L’écran “Présélection des HP” s’affiche.

Utilisez le curseur gauche/droite pour définir la présélection. Présélection 1 (Défaut) : Utilisez Présélection 1. Présélection 2 : Utilisez Présélection 2.

Vous pouvez utiliser cette fonction dans les cas suivants. Après avoir réglé “Présélection des HP” sur “Présélection des HP 2”, réglezmanuellement les paramètres des enceintes. Enregistrez le résultat dans “Présélection des HP 2” après avoir exécuté Conf.Audyssey pour la deuxième fois. Vous pouvez passer facilement d’Audyssey à Dirac Live en sauvegardant lesrésultats des mesures Audyssey dans “Présélection des HP 1” et les résultatsdes mesures de Dirac Live dans “Présélection des HP 2”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un mode d’écoute PURE MOVIE MUSIC GAME Curseur gauche/droite Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d’abonnement Internet. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux.

Pour connaître les formats audio enregistrés sur un disque, voir la pochette oul’étiquette de celui-ci. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un mode d’écoute

Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio. MOVIE :Bascule sur le mode audio qui convientpour profiter des films et desprogrammes TV.MUSIC :Bascule sur le mode audio qui convientpour profiter de la musique.GAME :Bascule sur le mode audio qui convientpour profiter de jeux. Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionnépour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le modeaudio sélectionné lors de la lecture précédente. Si le contenu diffusé ne prend pas en charge le mode audio sélectionnéprécédemment, le mode audio approprié correspondant au contenu estsélectionné automatiquement. Ceci peut également être réglé en appuyant sur MOVIE, MUSIC ou GAME surl’unité principale.

Passage au mode audio

Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, lemode audio change. Lorsque le mode sonore est affiché, vous pouvez également utiliserle curseur haut/bas pour sélectionner un mode sonore. Testez différents modes audio et profitez d’un mode audio par lebiais du mode que vous préférez. Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez ducontenu encodé en Dolby Atmos. Dolby Atmos/Surround offre l’expérienceoptimale de lecture à partir de sources Blu-ray et de diffusion codées avec DolbyAtmos ainsi que du contenu basé sur des chaînes. Le réglage par défaut de cerécepteur est Dolby Atmos/Surround.[Exemple] Quand vous appuyez sur MOVIE MOVIE SOUNDStereoDolby SurroundDTS Neural:XMulti Ch StereoAuro-2D SurroundAuro-3D Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture directe Le flux audio enregistré dans la source est lu tel quel.

Utilisez PURE pour sélectionner “Direct”. La lecture en direct commence.

Lorsque les signaux DSD sont lus, “DSD Direct” s’affiche. Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal. Lecture Pure Direct Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe. Ce mode éteint l’affichage de l’appareil principal. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

Utilisez PURE pour sélectionner “Pure Direct”. L’écran s’assombrit et la lecture Pure direct commence.

En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas êtreréglés. Amélior. Dialogues (v p. 120) Tonalité (v p. 122) M-DAX (v p. 177) MultEQ XT32 (v p. 179) Dynamic EQ (v p. 180) Dynamic Volume (v p. 181) Filtre Dirac Live (v p. 182) EQ graphique (v p. 182) Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal. REMARQUE

Lorsque le mode Pure Direct a été sélectionné, l’affichage s’éteint après environ 5secondes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture surround auto Ce mode détecte le type de signal d’entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d’entrée est PCM. Lorsque le signal d’entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Utilisez PURE pour sélectionner “Auto”. La lecture surround auto démarre.

Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDescription des types de mode audio Mode audio Dolby Type de mode audio Description Dolby Atmos Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d’émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez des enceintes de plafond et/ou des enceintes compatibles Dolby Atmos pour créer un champ acoustique tridimensionnel. Vous pouvez bénéficier d’une expérience audio immersive à partir des configurations d’enceintes traditionnelles qui n’utilisent pas d’enceintes de plafond ou compatibles Dolby Atmos en sélectionnant la fonction Virtualiseur de HP. Dolby TrueHD Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz. Dolby Digital Plus Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus. Dolby Digital Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital. Dolby Surround Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour créer un champ acoustique tridimensionnel. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio DTS Type de mode audio Description DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS. DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD. DTS:X Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec DTS:X. Il décode le contenu DTS:X et ses données de positionnement en temps réel et permet d’émettre le son par les haut- parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez les enceintes hautes pour créer un champ acoustique tridimensionnel. IMAX DTS Ce mode est automatiquement activé lors de la lecture de contenu IMAX Enhanced présentant un flux binaire DTS. (v p. 173)

Lorsque “Disposition des enceintes” - “Surround arrière” est réglé sur “2 enceintes”, “Disposition des enceintes” - “Centrale” est réglé sur “Oui”, et le mode audio est réglé sur “IMAX DTS”, le son surround est émis par l’enceinte surround arrière. L’audio n’est pas sorti à partir du haut-parleur surround.

Les informations de basse des enceintes ne sont pas redirigées vers le subwoofer, mais un meilleur effet de basse des enceintes avant et centrale est obtenu grâce à un algorithme spécial IMAX “Crossover” de “Avant” et “Centrale” n’est pas réglé sur “Pleine bande”. IMAX DTS:X Ce mode est automatiquement activé lors de la lecture de contenu IMAX Enhanced comportant un flux binaire DTS:X. (v p. 173)

Les informations de basse des enceintes ne sont pas redirigées vers le subwoofer, mais un meilleur effet de basse des enceintes avant et centrale est obtenu grâce à un algorithme spécial IMAX “Crossover” de “Avant” et “Centrale” n’est pas réglé sur “Pleine bande”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexType de mode audio Description DTS Neural:X Ce mode utilise DTS Neural:X Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes hautes comme des enceintes avant-haut pour créer un champ acoustique tridimensionnel. DTS Virtual:X

Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieure virtuelle et supérieure surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

Vous ne pouvez pas sélectionner ceci lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Vous pouvez sélectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées. Mode son Auro-3D Type de mode son Description Auro-3D Ce mode utilise un décodeur Auro-3D pour créer une sortie audio tridimensionnelle à l’aide de la hauteur canal. Il est idéal pour lire des signaux codés Auro-3D avec une hauteur canal. En cas de réception de signaux non codés Auro-3D, un Upmixer appelé Auro-Matic est utilisé pour créer des sons tridimensionnels hautement réalistes. Auro-2D Surround Ce mode utilise un décodeur Auro-3D pour créer un son surround sans hauteur canal. Il est idéal pour lire des signaux codés Auro-3D sans hauteur canal. En cas de réception de signaux non codés Auro-3D, un Upmixer appelé Auro-Matic est utilisé pour émettre du son surround. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode son MPEG-H Type de mode audio Description MPEG-H Ce mode peut être sélectionné lorsque le son MPEG-H est diffusé, par exemple dans les émissions de télévision. Avec le MPEG-H, vous pouvez profiter d’un son très réaliste selon le format dans lequel il est diffusé, comme les programmes musicaux avec un son de haute qualité et les films avec un son multicanal. Mode audio multicanaux PCM Type de mode audio Description Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD. Mode audio original Type de mode audio Description Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. Virtual Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio auto Type de mode audio Description Auto Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant. Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant. Mode audio stéréo Type de mode audio Description Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.

Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.

Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire. Mode audio Direct Type de mode audio Description Direct Ce mode lit l’audio comme enregistré dans la source. Pure Direct Ce mode lit un son de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.

Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode son qui peut être sélectionné pour chaque signal d’entrée

Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC et GAME.

Ajustez l’effet de champ sonore avec le menu “Paramètres surround” pour profiter du son surround comme vous aimez. (v p. 170)

Vous ne pouvez sélectionner que “Stereo” et “Virtual” en conjonction avec un casque audio. Stereo SSS Dolby Surround SSS DTS Neural:X SSS DTS Virtual:X z2z3 SSS Auro-3D z4 SSS Auro-2D Surround z5 SSS Multi Ch Stereo SSS Virtual SSS Touche GAMETouche MUSICTouche MOVIEMode sonSignal d’entrée 2 canaux z1

2 canaux comporte également une entrée analogique.

Il ne peut pas être sélectionné lorsqu’une configuration d’enceintes avec des enceintes en hauteur est utilisée.

Vous ne pouvez pas sélectionner ceci lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Il ne peut pas être sélectionné lorsqu’une configuration d’enceintes sans hauteur avant ou sans enceintes avant Dolby Atmos Enabled est utilisée.

Il ne peut pas être sélectionné lorsque seules les enceintes avant sont utilisées. Contents Connexions Lecture Réglages Conseils Annexe

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux.

Peut être sélectionné lorsque le signal d’entrée contient pas de Dolby Atmos.

Peut être sélectionné lorsque le signal d’entrée contient Dolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexloading-circle-1SSS SSS SSS IMAX DTS IMAX DTS

Il ne peut pas être sélectionné lorsqu’une configuration d’enceintes avec des enceintes en hauteur est utilisée.

Il ne peut pas être sélectionné lorsqu’une configuration d’enceintes sans hauteur avant ou sans enceintes avant Dolby Atmos Enabled est utilisée.

Il ne peut pas être sélectionné lorsque seules les enceintes avant sont utilisées.

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux.

Peut être sélectionné lorsque le signal d’entrée contient pas de Dolby Atmos.

Sélectionnable lorsque “Paramètres surround” - “IMAX” est réglé sur “Automatique” dans le menu. Quand “IMAX” est configuré sur “Arrêt”, la lecture se fait en DTS ou DTS:X normal. (v p. 173) z10 Il ne peut pas être sélectionné lorsque le signal d’entrée est Dolby Atmos, DTS:X et MPEG-H. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Affichages sur l’affichage q w

Indique un décodeur à utiliser.

Dans le cas du décodeur Dolby Digital Plus, “ ” s’affiche.

Indique un décodeur qui génère une sortie audio.

“ ” indique que le décodeur Dolby Surround est en cours d’utilisation. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI. Procédure de réglage

Activez la fonction HDMI Contrôle de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (v p. 187)

Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

Veuillez consulter les instructions d’utilisation du dispositifconnecté pour vérifier les réglages. Si l’un des équipements vient à être débranché, exécutez lesétapes 2 et 3.

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil.

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille. REMARQUE Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou dulecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel dupropriétaire. La fonction HDMI ZONE2 est compatible avec la fonction HDMI Contrôle. Lorsqu’elle est utilisée alors que “HDMI Contrôle” dans le menu est réglé sur“Marche”, la fonction contrôle HDMI ZONE2 peut ne pas fonctionnercomplètement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de minuterie sommeil MAIN

Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation de la minuterie sommeil

Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone d’opération avec la télécommande. Le témoin pour la zone sélectionnée s’allume.

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

L’indicateur de veille s’allume sur l’affichage et la minuteriesommeil démarre. Vous pouvez régler la minuterie sommeil dans la plage de 10 à120 minutes par paliers de 10 minutes.

Vérification du temps restant Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement.Le temps restant s’affiche sur l’écran.

Pour annuler la minuterie sommeil Appuyez SLEEP pour sélectionner “Off”.Le témoin de veille sur l’écran s’éteint. Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute enmode veille.REMARQUE La fonction de minuterie sommeil ne peut pas mettre hors tension les matérielsraccordés à cet appareil. Pour mettre ces matériels hors tension, vous devezconfigurer directement les minuteries de mise en veille de chacun des appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de sélection intelligente SMART SELECT 1 – 4 MAIN

Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons SMART SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons SMART SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches SMART SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture. La fonction de sélection intelligente peut être mémorisée pour chaque zone. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSolliciter le paramétrage

Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone d’opération avec la télécommande. Le témoin pour la zone sélectionnée s’allume.

Appuyez sur SMART SELECT. Les réglages de sélection intelligente enregistrés pour le bouton sur lequel vous avez appuyé sont rétablis.

Les réglages par défaut de la source d’entrée sont indiqués ci- dessous.

GMAIN ZONEH / GZONE2H / GZONE3H

Bouton Source d’entrée

Dans les réglages d’usine par défaut le volume n’est pas réglé sur laFonction de sélection intelligente.Reportez-vous à “Modification des réglages” pour régler le volume sur laFonction de sélection intelligente. (v p. 147) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModification des réglages

Sélectionnez le réglage souhaité pour les éléments ci- dessous. Le paramétrage suivant depuis A vers L peut être mémorisé pourMAIN ZONE, et le paramétrage A et B peut être mémorisé pourZONE2 et ZONE3. Source d’entrée (v p. 86) Volume (v p. 87) Mode son (v p. 128) Audyssey (Audyssey MultEQ XT32, Audyssey Dynamic EQ

Audyssey Dynamic Volume , Audyssey LFC™) (v p. 179) “Dirac Live” (v p. 182) “M-DAX” (v p. 177) “Ajuster le volume de chaque canal pour le faire correspondre àla source d’entrée (Réglage niv. Canal)” (v p. 121) “Affichage de la vidéo voulue lors de la lecture audio (Sélect.Vidéo)” (v p. 125) “Toutes zones stéréo” (v p. 126) “Présélection des HP” (v p. 127) “Sortie vidéo HDMI” (v p. 190) “Réglages de partage audio du téléviseur” (v p. 148) Maintenez enfoncé SMART SELECT quand une station radio est en coursde réception et en cours de lecture à l’aide d’une des sources suivantes, lastation radio actuelle est mémorisée. Station radio Internet / Spotify

Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone d’opération avec la télécommande. Le témoin pour la zone sélectionnée s’allume.

Maintenez enfoncé le SMART SELECT souhaité jusqu’à ce que “Smartz Memory”, “Z2 Smartz Memory” ou “Z3 Smartz Memory” s’affiche. Les paramètres présents seront mémorisés.z a affiché le numéro de la touche SMART SELECT enfoncée.

Modification des éléments de réglage dans Sélect. choix Vous pouvez changer les noms de MAIN ZONE Sélect. choix affichéssur l’écran du téléviseur ou sur l’écran de cet appareil et les élémentsde réglage enregistrés.Voir “Sélect. choix” dans le menu pour plus de détails sur la manièred’effectuer ces modifications. (v p. 250) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réglages de partage audio du téléviseur Vous pouvez profiter du même contenu que celui de la MAIN ZONE dans la ZONE2 ou la ZONE3 tout en conservant la lecture surround du contenu provenant du téléviseur ou d’autres appareils de lecture dans la MAIN ZONE avec le format audio d’origine tel que Dolby Atmos. En sauvegardant à l’avance les réglages suivants sur Smart Select, vous pouvez facilement appeler les environnements de lecture à utiliser dans MAIN ZONE, ZONE2 et ZONE3 avec cette fonction.

Sélectionnez la source d’entrée à lire dans MAIN ZONE.

Appuyez sur ZONE2 ON/OFF ou ZONE3 ON/OFF de l’appareil principal pour mettre sous tension la zone dans laquelle vous souhaitez lire le même contenu que la MAIN ZONE.

Appuyez sur ZONE2 SOURCE ou ZONE3 SOURCE sur l’appareil principal pour commuter la source d’entrée de la ZONE2 ou ZONE3 sur “Source”. Si “Source” est sélectionné comme source d’entrée de la ZONE2 ou ZONE3, la source d’entrée est modifiée pour refléter celle de MAIN ZONE.

Appuyez de manière prolongée sur SMART SELECT jusqu’à ce que “Smart Select* Memory” s’affiche. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de verrouillage du panneau Pour éviter toute utilisation accidentelle de cet appareil, vous pouvezdésactiver le fonctionnement des touches sur le panneau avant.

ENTERSTATUS INFO Curseur haut/bas Désactivation de toutes les opérations de touche

Appuyez sur tout en maintenant les touches STATUS etINFO enfoncées pendant que l’appareil est en mode veille. Utilisez le curseur haut/bas pour sélectionner “FP/VOL LOCK On”.

Appuyez sur ENTER pour entrer le réglage.Toutes les opérations de touches à l’exception de sont désactivées.Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexDésactivation de toutes les opérations de touche sauf VOLUME

tout en maintenant les touches STATUS et INFO enfoncées pendant que l’appareil est en mode veille.

Utilisez le curseur haut/bas pour sélectionner “FP LOCK On”.

Appuyez sur ENTER pour entrer le réglage. Toutes les opérations de touches à l’exception de

et VOLUME sont désactivées. Annulation de la fonction de verrouillage du panneau

Appuyez sur X tout en maintenant les touches STATUS et INFO enfoncées pendant que l’appareil est en mode veille.

Utilisez le curseur haut/bas pour sélectionner “FP LOCK zOff”. (z le mode actuellement activé.)

Appuyez sur ENTER pour entrer le réglage. La fonction de verrouillage du panneau est annulée.

Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliserl’appareil à l’aide de la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de verrouillage à distance Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillageà distance. Lorsque la fonction est activée, vous ne pouvez pas effectuerdes opérations avec la télécommande.Par défaut, cette fonction est désactivée.

ENTERSTATUS INFO Curseur haut/bas Désactivation de la fonction de capteur de la télécommande

Appuyez sur X tout en maintenant les touches STATUSet INFO enfoncées pendant que l’appareil est en modeveille. Utilisez le curseur haut/bas pour sélectionner “RCLOCK On”. Appuyez sur ENTER pour entrer le réglage.La fonction de réception du témoin infrarouge est désactivée. Activation de la fonction du capteur à distance

Appuyez sur X tout en maintenant les touches STATUSet INFO enfoncées pendant que l’appareil est en modeveille. Utilisez le curseur haut/bas pour sélectionner “RCLOCK zOff”.(z le mode actuellement activé.) Appuyez sur ENTER pour entrer le réglage.La fonction de réception du témoin infrarouge sur l’unité principaleest activée.Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexFonction de contrôle Internet Vous pouvez contrôler et configurer cet appareil à partir d’un écran de contrôle Web sur un navigateur Web.

RouteurCet appareilTablette

Cet appareil et un PC ou une tablette doivent être correctement connectés auréseau afin d’utiliser la fonction de contrôle Internet. (v p. 77) En fonction des paramètres de votre logiciel de sécurité, il est possible que vousne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant,modifiez les paramètres du logiciel. Contrôle de l’appareil à partir d’un contrôle Web L’écran de contrôle Web prend en charge les fonctions suivantes.

Réglage ON/OFF de l’alimentation pour chaque zone

Conf. Audyssey n’est pas pris en charge sur l’écran de contrôle Web. Si voussouhaitez effectuer des mesures, effectuez-les à partir du menu de configuration àl’écran. “Avancé” contient des paramètres destinés à être utilisés par les installateurspersonnalisés et ne doivent être utilisés à aucun autre moment. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index1 Réglez le paramètre “Commande réseau” sur “Toujours actif”. (v p. 241)

Vérifiez l’adresse IP de cet appareil dans le menu “Informations”. (v p. 237)

192.168.100.19000000-000000000000-000000Marantz AV 10SSID-01SSID

DHCP Pour vérifier l’adresse IP. Nom convivialConnexionAdresse IPAdresse MAC (Ethernet)Adresse MAC (Wi-Fi)Sans fil (Wi-Fi)MarcheAffiche les paramètres réseau actuels de l'AVP.Réseau/Informations

Ouvrez un navigateur Web sur un PC ou une tablette.

Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur. Par exemple, si l’adresse IP de cet appareil est “192.168.100.19”, entrez “http://192.168.100.19”. http://192.168.100.19 File Edit View Tools HelpFavorites

Un message d’erreur de confidentialité s’affiche lorsque l’écran de contrôle Web est ouvert via un navigateur Web. Suivez la procédure ci-dessous pour accéder à l’écran de contrôle Web. Le message et le comportement diffèrent en fonction de votre navigateur Web. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index6 Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l’élément de menu que vous voulez utiliser. Exemple (Chrome) : Cliquez sur “Advanced” et “Passer à xxx.xxx.xxx.xxx (Adresse IP)” pour ouvrir l’écran de contrôle Web. 1(7(55B&(57$87+25,7<B,19$/,'

Panneau avant Affichage Panneau arrière Télécommande IndexLecture dans la ZONE2/ZONE3 (autre pièce) Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2 et ZONE3) différente de la pièce où se trouve cet appareil (MAIN ZONE).

Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE, ZONE2 et ZONE3.

Vous pouvez également lire des sources distinctes dans la MAIN ZONE, ZONE2 et ZONE3.

Lecture de la source en ZONE2/ZONE3 (v p. 158) “Lecture simultanée de la même source dans la MAIN ZONE, la ZONE2 et la ZONE3 (réglage du partage TV audio)” (v p. 158) “Lecture de différentes sources dans la MAIN ZONE, la ZONE2 et la ZONE3” (v p. 160)

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion de ZONE

Connexion 1 : Connexion via la borne HDMI ZONE2 Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l’appareil connecté à la borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2). HDMI ZONE2 HDMI ZONE2 MAIN ZONE Cet appareil

Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de la MAIN ZONE peut être mélangé sur 2 canaux audio. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion 2 : connexion via des amplificateurs de puissance externes Les signaux audio des bornes de sortie audio des ZONE2 et ZONE3 de cet appareil sont émis vers les amplificateurs des ZONE2 et ZONE3 et sont lus sur ces mêmes amplificateurs. RLRL

ZONE3 ZONE2 MAIN ZONE Amplificateur de puissance Cet appareil Amplificateur de puissance Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de la source en ZONE2/ZONE3

Lecture simultanée de la même source dans la MAIN ZONE, la ZONE2 et la ZONE3 (réglage du partage TV audio) Le réglage du partage audio du téléviseur de cet appareil peut être utilisé pour émettre tous les signaux de la ZONE2 et de la ZONE3 en le définissant “Source” comme source d’entrée pour la ZONE2 et la ZONE3. Lors de la lecture d’une entrée audio provenant d’un téléviseur via ARC ou eARC ou d’une entrée audio provenant d’un appareil de lecture, vous pouvez profiter du format audio d’entrée original, tel que Dolby Atmos, en son surround dans la MAIN ZONE tout en lisant le même contenu dans les ZONE2 et ZONE3. Seules les commandes de l’unité principale peuvent être utilisées pour définir “Source” comme source d’entrée.

Sélectionnez la source d’entrée à lire dans MAIN ZONE.

Appuyez sur ZONE2 ON/OFF ou ZONE3 ON/OFF sur l’unité principale pour mettre la ZONE2 sous tension ou ZONE3. Le témoin j s’allume. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index3 Appuyez sur ZONE2 SOURCE ou ZONE3 SOURCE sur l’unité principale pour commuter la source d’entrée de la ZONE2 ou ZONE3 sur “Source”. Si “Source” est sélectionné comme source d’entrée de la ZONE2 ou ZONE3, la source d’entrée est modifiée pour refléter celle de MAIN ZONE. “Source” est le réglage par défaut.

Les signaux audio suivants peuvent être lus en ZONE2 et ZONE3. Entrée Sortie ZONE2 ZONE3 Audio numérique (HDMI) S S Audio numérique (coaxial/optique) S S Audio analogique S S USB S S HEOS Music S S Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Lecture de différentes sources dans la MAIN ZONE, la ZONE2 et la ZONE3

Touches sélection de source d’entrée

Appuyez sur Z2 ou Z3 pour sélectionner la zone d’opération avec la télécommande. Le témoin pour la zone sélectionnée s’allume.

Appuyez sur POWER X pour mettre sous tension l’alimentation de la ZONE2 ou ZONE3. Le témoin j s’allume. l est possible de mettre sous tension et hors tension la ZONE2 ouZONE3 en appuyant sur ZONE2 ON/OFF ou ZONE3 ON/OFFdirectement sur l’appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index3 Appuyez sur la touche de sélection de la source d’entrée pour sélectionner la source d’entrée à lire. Le signal audio de la source sélectionnée est transmis à la ZONE2 ou ZONE3.

Pour effectuer une opération avec l’appareil principal, appuyez sur ZONE2 SOURCE ou ZONE3 SOURCE. Chaque fois que vous appuyez sur ZONE2 SOURCE ou ZONE3 SOURCE, la source d’entrée change.

Les signaux audio suivants peuvent être lus en ZONE2 et ZONE3. Entrée Sortie ZONE2 ZONE3 Audio numérique (HDMI)

Audio numérique (coaxial/optique)

Pour lire un signal HDMI autre que PCM à 2 canaux dans ZONE2, définissez “Audio HDMI” sur “PCM”. (v p. 248)

Seul un signal PCM à 2 canaux est pris en charge. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage du volume en ZONE2/ZONE3 VOLUME

Appuyez sur Z2 ou Z3 pour sélectionner la zoned’opération avec la télécommande.Le témoin pour la zone sélectionnée s’allume. Utilisez VOLUME no pour régler le volume. L’option “Limite volume” est réglée sur “70 (–10 dB)” au momentde l’achat. (v p. 249) Sélectionnez VOLUME après avoir appuyé sur ZONE2 SOURCE ou ZONE3SOURCE sur l’appareil principal pour régler le volume.

Coupure temporaire du son

Appuyez sur Z2 ou Z3 pour sélectionner la zoned’opération avec la télécommande.Le témoin pour la zone sélectionnée s’allume. Appuyez sur MUTE :.Le son est diminué jusqu’au niveau défini pour le paramètre “Niveausourdine” dans le menu. (v p. 249) Pour annuler la sourdine, vous pouvez ajuster le volume sonoreou appuyer sur MUTE : à nouveau.Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexPlan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez un téléviseur à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments de configuration Éléments détaillés Description Page Audio Réglage du niveau des Subwoofer Règle le volume du canal du subwoofer pour toutes les sources d’entrée. 169 Synchronisation des graves Synchronise le timing du son basse fréquence. 169 Paramètres surround Ajuste les réglages du son surround. 170 M-DAX Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.

Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Dirac Live Sélection d’un filtre Dirac Live. 182 EQ graphique Règle la qualité tonale de chaque enceinte à l’aide d’un égaliseur graphique. 182 Filtre DAC Sélectionne le filtre DAC. 184 Vidéo Configuration des HDMI Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

Réglages sorties Paramètre le traitement vidéo. 190 Affichage à l'écran Sélectionne les préférences de l’interface utilisateur de l’affichage à l’écran. 191 Economiseur d'écran Définit le paramètre de l’économiseur d’écran. 192 Format signal 4K/8K Configure les options de format de signal pour votre équipement vidéo 4K ou 8K. 193 Config.HDCP Configure la version HDCP pour chaque source d’entrée HDMI. 194 Format TV Sélectionne le format utilisé pour envoyer la vidéo au téléviseur. 195 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page Entrées Affectation des entrées Modifie l’attribution des connecteurs d’entrée et le mode d’entrée audio. 196 Renommer les sources Permet de changer le nom d’affichage pour la source d’entrée. 199 Masquer les sources Sélectionne les entrées source à masquer sur l’interface utilisateur et les écrans du panel avant.

Niveau des sources Règle le niveau d’entrée de la source actuelle. 200 Enceintes Conf. Audyssey

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement.

Configuration manuelle Règle manuellement les enceintes ou modifie les paramètres de Conf. Audyssey

correction de pièce Dirac Live

Configuration de Dirac Live Affiche des informations sur l’utilisation de l’étalonnage de pièce Dirac Live. 236 Réseau Informations Affichage des informations sur le réseau. 237 Connexion Configure la connexion réseau. 237 Réglages Configure les paramètres du réseau (DHCP et adresse IP). 240 Commande réseau Active la communication réseau en mode Veille. 241 Nom convivial Modifie le nom de cet appareil qui est affiché sur le réseau. 242 Diagnostic Teste la connexion réseau. 242 AirPlay Réglages pour Apple AirPlay. 243 Spotify Connect Commute l’accès à Spotify Connect. 244 Wi-Fi et Bluetooth Active l’alimentation des radios Wi-Fi et Bluetooth. 244 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page Compte HEOS [Lorsque l’utilisateur est déconnecté du compte HEOS] J'ai un compte HEOS Sélectionnez cette option pour vous connecter. 245 Créer un compte Crée un nouveau compte HEOS. 245 Mot de passe oublié Si vous avez oublié votre mot de passe, nous vous enverrons un e-mail contenant les instructions pour le réinitialiser.

[Lorsque l’utilisateur est connecté au compte HEOS] Identifiez-vous. Affiche votre compte HEOS. 245 Changer l'emplacement Sélectionne votre zone géographique. 245 Changer le mot de passe Modifie le mot de passe de votre compte HEOS. 245 Supprimer le compte Supprime votre compte HEOS. 245 Déconnexion Vous déconnecte de votre compte HEOS. 245 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page Général Langue Sélectionne la langue de l’interface utilisateur à l’écran. 246 Manuel d'utilisation Accédez au manuel de l’utilisateur en ligne depuis votre appareil mobile. 246 Émetteur Bluetooth Règle les paramètres de l’émetteur Bluetooth. 246 Configuration de la ZONE2/ Configuration de la ZONE3 Permet de régler les paramètres de lecture audio avec un système ZONE2 et ZONE3. 247 Renommer zone Changez le titre d’affichage de chaque zone selon votre choix. 250 Sélect. choix Changez le titre d’affichage Noms sélect. choix selon votre choix. 250 Sortie Trigger 1/ Sortie Trigger 2 Sélectionnez les conditions d’activation de la fonction de déclenchement. 251 Veille auto Sélectionne le moment où il faut passer automatiquement en mode d’alimentation de veille.

Panneau avant Règle les configurations de l’affichage du volet avant. 253 Micrologiciel Vérifie les dernières informations sur les mises à jour du micrologiciel, met à jour le micrologiciel.

Informations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc. 256 Données d'utilisation Sélectionne si les données d’utilisation sont envoyées ou non à Marantz. 258 Sauveg. & charger Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB.

Verrou de config. Protection des réglages contre toute modifications involontaire. 259 Réinitialiser Divers réglages sont réinitialisés aux valeurs d’usine par défaut. 259 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page Assistant de configuration Démarrez configuration ... Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur. Page 9 du manuel séparé “Guide de démarrage rapide” Language Select Configure les éléments de réglage individuel en suivant les indications affichées sur l’écran du téléviseur. Réglage enceintes Étalonnage enceintes Configuration réseau Configuration audio de la

Configuration des entrées Applications mobiles Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSETUP BACK MAIN ENTER Curseur haut/bas/ gauche/droite Fonctionnement du menu

Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. Le témoin MAIN s’allume.

Appuyez sur SETUP. Le menu s’affiche à l’écran de la TV.

Utilisez le curseur haut/bas/droite pour sélectionner le menu à régler ou à utiliser, puis appuyez sur ENTER.

Utilisez le curseur gauche/droite pour passer au réglage souhaité.

Appuyez sur ENTER pour entrer le réglage.

Pour revenir à l’élément précédent, appuyez sur BACK. Pour quitter le menu, appuyez sur SETUP alors qu’il est à affichéà l’écran. Le menu disparaît de l’écran. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudio Réglage des paramètres audio. Réglage du niveau des Subwoofer Règle le volume du canal du subwoofer pour toutes les sources d’entrée.

Subwoofer 1 / Subwoofer 2 / Subwoofer 3 / Subwoofer 4 Règle le niveau de volume pour les subwoofers 1, 2, 3 et 4.–12.0 dB – +12.0 dB (Défaut: 0.0 dB) Ce réglage se traduit également au niveau du canal du subwoofer dans leparamétrage du menu “Enceintes” - “Niveaux”. (v p. 227) Le nom du subwoofer change en fonction de la configuration de “Mode subwoofer” (v p. 220) et “Placement des Sub.” (v p. 221). Synchronisation des graves Pour les contenus enregistrés dans plusieurs canaux, par exemple lesdisques Blu-Ray, les effets basses fréquences (LFE) enregistrés peuventêtre désynchronisés et décalés. Cette fonction corrige ce type dedécalage des effets basses fréquences (LFE).0 ms – 16 ms (Défaut : 0 ms) Le degré de décalage des effets basses fréquences (LFE) dépend du disque.Réglez l’option sur la valeur souhaitée. Les réglages “Synchronisation des graves” sont mémorisés pour chaque sourced’entrée. Cet élément peut être défini lorsque le signal LFE est inclus dans le signald’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexParamètres surround Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné.

Certains éléments de réglage ne peuvent être sélectionnés quand la lecture estinterrompue. Effectuez les réglages pendant la lecture. Les réglages “Paramètres surround” sont mémorisés pour chaque mode son.

EQ cinéma Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté. Marche : “EQ cinéma” est activé. Arrêt (Défaut) : “EQ cinéma” n’est pas activé.

Cet élément ne peut pas être défini lorsque le mode sonore est “Direct”, “PureDirect”, “Stereo” ou “Mode audio original”.

Gestion Loudness Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compression dynamique” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque. Marche (Défaut) : Les sorties sont données suivant qu’elles activent les paramètres effectués dans “Compression dynamique” et Fonction de normalisation de dialogue. Arrêt : Les paramètres “Compression dynamique” et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

“Gestion Loudness” peut être réglé lors de la réception d’un signal DolbyDigital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Compression dynamique Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique : Active/désactive automatiquement la compression de la gamme dynamique selon la source. Bas / Moyen / Haut : Réglage du niveau de compression. Arrêt (Défaut) : Compression de la gamme dynamique toujours désactivée.

“Compression dynamique” peut être réglé lors de l’entrée d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.

“Automatique” ne peut pas être défini lors de l’entrée d’un signal DTS.

Commande dialogue Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre. 0 – 6 (Défaut : 0)

Vous pouvez configurer cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue.

Effets basse fréquence Ajuste le niveau des effets basses fréquences (LFE). -10 dB – 0 dB (Défaut : 0 dB)

Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d’entrée.

Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital ou DTS, ou de ce DVD-Audio.

Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.

Sources cinéma DTS : 0 dB

Sources musique DTS : -10 dB Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Virtualisation d'enceintes Le Virtualisation d'enceintes améliore les canaux d’enceintes surround et hautes pour créer un effet surround virtuel enveloppant. Marche (Défaut) : Active “Virtualisation d'enceintes”. Arrêt : Désactive “Virtualisation d'enceintes”.

Vous pouvez définir cette option lorsque le mode sonore est défini sur “Dolby Atmos”, “Dolby Surround” ou pour un mode sonore ayant “+Dolby Surround” indiqué dans son nom.

Utilisable lorsque vous n’utilisez pas d’enceintes hautes, de plafond ou Dolby Atmos Enabled, ou lorsque vous n’utilisez pas d’enceintes surround.

Le son n’est pas émis par l’enceinte surround arrière si “Virtualisation d'enceintes” est réglé sur “Marche” lorsque “Disposition des enceintes” - “Surround arrière” est réglé sur “1 enceinte” dans le menu.

Élargissement sonore Élargissement sonore permet d’étendre le signal du canal central aux enceintes avant gauche et droite pour créer une plus grande image audio avant pour l’auditeur. Il est conçu et optimisé en premier lieu pour la lecture de la musique stéréo. Marche : Utiliser “Élargissement sonore”. Arrêt (Défaut) : Ne pas utiliser “Élargissement sonore”.

Vous pouvez définir le mode son lorsque le mode audio est Dolby Surround. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo DTS Neural:X DTS Neural:X Accroît les signaux audio qui reposent sur d’autres éléments que les objets et les optimise pour la configuration de votre enceinte. Marche (Défaut) : Utiliser “DTS Neural:X”. Arrêt : Ne pas utiliser “DTS Neural:X”.

Vous pouvez définir le mode son lorsque le mode audio est “DTS:X”.

IMAX Définit le mode audio pour la lecture IMAX. Automatique (Défaut) : Active automatiquement le mode IMAX lorsqu’un contenu IMAX est détecté. Arrêt : Désactive le mode IMAX.

Vous ne pouvez pas régler ceci lorsque vous utilisez un casque audio.

Réglages audio IMAX Vous pouvez configurer des paramètres audio IMAX spéciaux pour recréer les conditions d’un théâtre IMAX. Automatique (Défaut) : Applique les paramètres optimisés des haut-parleurs pour reproduire une image similaire à celle de l’environnement IMAX Theater. Manuel : Ajuste manuellement le “Filtre passe- haut”, “Filtre passebas” et le “Sortie Subwoofer”.

Vous pouvez définir ceci lorsque le mode audio est “IMAX DTS” ou “IMAX DTS:X”.

“Enceintes” - “Crossover”, “Graves” - “Sortie Subwoofer” et “LPF pour LFE” dans le menu ne peuvent pas être appliqués pendant la lecture IMAX.

Filtre passe-haut Définissez la fréquence de coupure du filtre passe-haut pour toutes les enceintes pendant la lecture IMAX. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

Vous pouvez définir ceci lorsque “Réglages audio IMAX” est réglé sur “Manuel”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Filtre passebas Définissez la fréquence de coupure du filtre passe-bas du signal LFE pendant la lecture IMAX. 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 120 Hz)

Vous pouvez définir ceci lorsque “Réglages audio IMAX” est réglé sur “Manuel”.

Sortie Subwoofer Réglez le signal de basse à reproduire par le subwoofer pendant la lecture IMAX. LFE + MAIN (Principale) : Le signal de la gamme basse de toutes les enceintes est ajouté à la sortie du signal LFE du subwoofer. Le signal LFE et la composante basse de chaque enceinte sont reproduits. LFE (Défaut) : Seul le signal LFE est joué.

Vous pouvez définir ceci lorsque “Réglages audio IMAX” est réglé sur “Manuel”.

Preset Auro-Matic 3D Permet de sélectionner Preset Auro-Matic 3D pour syntoniser l’expérience Auro-3D vers un support audio spécifique. Petit : “Petit” est idéal pour la musique pop et la musique de chambre. Moyen (Défaut) : “Moyen” est idéal avec le jazz ou les films classiques ainsi que les émissions télévisées. Grande : “Grande” est idéal pour les enregistrements effectuées dans de grands espaces (par exemple des enregistrements d’orchestre). Film : “Film” est idéal pour obtenir l’effet grand écran pour regarder des films (par exemple des films d’action avec de fortes explosions). Parole : “Parole” est idéale pour les enregistrements qui comportent principalement des dialogues (par exemple, des journaux télévisés) et qui n’incluent quasiment pas d’informations spatiales.

Vous pouvez définir ceci lorsque le mode son est défini sur “Auro-3D” ou “Auro-2D Surround”.

Ceci ne peut pas être défini si le signal d’entrée comporte des signaux Auro-3D contenant une hauteur canal. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Intensité Auro-Matic 3D Permet de modifier le niveau des canaux surmixés par rapport au signal d’entrée d’origine. La valeur est comprise entre 0 (aucun surmixage) et 15 (niveau maximum, pour un effet optimal).

0 - 15 (Défaut : 12)

Vous pouvez définir ceci lorsque le mode son est défini sur “Auro-3D” ou “Auro-2D Surround”.

Ceci ne peut pas être défini si le signal d’entrée comporte des signaux Auro-3D contenant une hauteur canal.

Mode Auro-3D Sélectionnez le type de sortie audio vers toutes les enceintes lorsque le décodage Auro-3D est activé. Extension du canal (Défaut) : Le contenu Auro-3D entrant est étendu aux enceintes supplémentaires. Toutes les enceintes configurées pour Auro-3D émettent du son. Direct : Le contenu Auro-3D entrant est envoyé directement à chaque canal correspondant. Aucun contenu n’est envoyé vers des enceintes supplémentaires.

Vous pouvez définir ceci lorsque le signal d’entrée contient Auro-3D et que le mode son est défini sur Auro-3D.

Sélection d'enceinte Permet de sélectionner les enceintes qui émettent le son, en fonction du mode de son actuel. Sol : Lit sans les enceintes en hauteur. Sol et hauteur (Défaut) : Lit avec les enceintes en hauteur.

Vous pouvez régler cette option lorsque le mode sonore est Multi Ch Stereo. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Subwoofer Activation et désactivation de la sortie du subwoofer. Marche (Défaut) : Le subwoofer est activé. Arrêt : Le subwoofer n’est pas activé.

Vous pouvez régler ceci si le mode son est “Direct” ou “Stereo” et dans le menu “Sortie Subwoofer” est réglé sur “LFE + MAIN (Principale)”. (v p. 229)

Paramètres par défaut Les paramètres “Paramètres surround” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexM-DAX Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “M-DAX” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

Mode Haut : Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps). Moyen : Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps). Bas : Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps). Arrêt (Défaut) : Ne pas utiliser “M-DAX”.

Cet élément peut être réglé avec les signaux analogiques ou quand un signalPCM (Fréq. échantillonage. = 44,1/48 kHz) est entré. Le réglage en est impossible quand le mode audio est sur “Direct” ou “PureDirect”. Les réglages “M-DAX” sont mémorisés pour chaque source d’entrée. Ceci peut également être réglé en pressant M-DAX sur l’appareil principal. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVolume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Échelle Régler l’affichage du volume. 0 – 98 (Défaut) : Afficher dans la gamme de 0 (Min) à 98. -79.5 dB - 18.0 dB : Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB.

Les paramètres “Échelle” sont pris en compte dans toutes les zones.

Limite Réglages de volume maximum. 60 – 80 (–20 dB – 0 dB) Arrêt (Défaut)

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est définisur “-79.5 dB - 18.0 dB”. (v p. 178)

Niveau de démarrage Définit le niveau de volume initial lorsque l’appareil est mis sous tension. Dernière (Défaut) : Règle le niveau de mise sous tension sur le dernier niveau de volume utilisé. Sourdine : Règle le niveau de mise sous tension sur le niveau de sourdine. 1 – 98 (–79 dB – 18 dB) : Règle un niveau de mise sous tension spécifique.

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est définisur “-79.5 dB - 18.0 dB”. (v p. 178)

Niveau sourdine Règle la quantité d’atténuation lorsque la sourdine est activée. Complet (Défaut) : Règle le niveau de sourdine sur la sourdine totale (aucun son). –40 dB : Règle le niveau de sourdine à 40 dB plus bas que le niveau de volume actuel. –20 dB : Règle le niveau de sourdine à 20 dB plus bas que le niveau de volume actuel. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudyssey

Permet d’effectuer les réglages pour Audyssey MultEQ XT32, AudysseyDynamic EQ , Audyssey Dynamic Volume et Audyssey LFC™. Cesréglages sont accessibles après que la procédure “Conf. Audyssey

” a été effectuée.Pour en savoir plus sur la technologie Audyssey, reportez-vous à la“Explication des termes” (v p. 308). Les réglages “MultEQ XT32”, “Dynamic EQ”, “Compens. niveau réf.”, “DynamicVolume”, “Audyssey LFC™” et “Niveau de contrôle” sont mémorisés pour chaquesource d’entrée. Lorsque le mode son est en mode “Direct” ou “Pure Direct”, les réglages “MultEQ XT32”, “Dynamic EQ”, “Dynamic Volume” et “Audyssey LFC™” ne peuvent pasêtre configurés. Lorsque le son est réglé sur le mode “DTS Virtual:X” ou sur un mode qui contientle nom “+Virtual:X”, les paramétrages “Dynamic EQ”, “Dynamic Volume” et“Audyssey LFC™” ne peuvent pas être configurés. Cet élément ne peut pas être sélectionné lorsqu’un format DTS:X avec unefréquence d’échantillonnage excédant 48 kHz est entré.

XT32 MultEQ XT32 compense les caractéristiques de temps et defréquence de la zone d’écoute en fonction des résultats de mesureobtenus avec “Conf. Audyssey ”. La sélection s’effectue parmi troistypes de courbes de compensation. Nous conseillons le réglage“Reference”.Reference(Défaut) :Sélectionne le réglage étalonné pardéfaut avec une légère atténuation auxhautes fréquences. Optimal pour lesfilms.L/R Bypass :Sélectionne le paramétrage de référence,mais contourne MultEQ XT32 sur lesenceintes avant gauche et droite.Flat :Sélectionne le réglage calibré qui estoptimisé pour les petites pièces où votreposition d’écoute est plus proche desenceintes.Arrêt :Éteignez l’égaliseur “MultEQ XT32”. Si vous utilisez un casque, “MultEQ XT32” passe automatiquement sur“Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dynamic EQ Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ

XT32. Marche (Défaut) : Utiliser “Dynamic EQ”. Arrêt : Ne pas utiliser “Dynamic EQ”.

Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Tonalité”. (v p. 122)

Cet élément ne peut pas être défini lorsque “MultEQ

XT32” est réglé sur “Arrêt” dans le menu.

Compens. niveau réf. Audyssey Dynamic EQ

fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l’enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous. 0 dB (Réf. film) (Défaut) : Optimisé pour le contenu tel que des films. 5 dB : Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique. 10 dB : Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. 15 dB : Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée.

Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 180) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dynamic Volume Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur. Fonctionne avec MultEQ

XT32. Heavy : Ajustement le plus important sur les sons les plus forts et les plus bas. Medium : Ajustement moyen sur les sons les plus bas et les plus forts. Light : Ajustement le moins important sur les sons les plus bas et les plus forts. Arrêt (Défaut) : Ne pas utiliser “Dynamic Volume”.

Si “Dynamic Volume” est réglé sur “Oui” dans “Conf. Audyssey

”, le réglage passe automatiquement à “Medium”. (v p. 201)

Cet élément ne peut pas être défini lorsque “MultEQ

XT32” est réglé sur “Arrêt” dans le menu.

Audyssey LFC™ Permet de régler la bande basses fréquences afin d’éviter la transmission de basses et de vibrations aux pièces voisines. Fonctionne avec MultEQ

XT32. Marche : Utiliser “Audyssey LFC™”. Arrêt (Défaut) : Ne pas utiliser “Audyssey LFC™”.

Cet élément ne peut pas être défini lorsque “MultEQ

XT32” est réglé sur “Arrêt” dans le menu.

Niveau de contrôle Règle l’endiguement de la quantité de basse fréquence. Utilisez un réglage élevé si vous avez des voisins proches. 1 – 7 (Défaut : 4)

Ce réglage peut être effectué lorsque “Audyssey LFC™” dans le menu est réglé sur “Marche”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDirac Live

Filtre Configurez un filtre Dirac Live. Ce réglage est possible après avoir exécuté Dirac Live Room Correction. Consultez le manuel de Dirac Live pour plus de détails. https://manuals.marantz.com/DiracLive/ALL/FR

Vous devez acheter une licence Dirac Live pour utiliser Dirac Live. (v p. 236) EQ graphique Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte.

Les enceintes pour lesquelles “EQ graphique” peut être réglé sont différentes enfonction du mode audio. Ceci peut être réglé lorsque le paramètre “MultEQ XT32” est “Arrêt”. (v p. 179) Le réglage en est impossible quand le mode audio est sur “Direct” ou “PureDirect”. Si vous utilisez un casque audio, vous pouvez régler l’égaliseur pour celui-ci. (v p. 182)

EQ graphique / Casque EQ Configurez s’il faut utiliser l’égaliseur graphique ou non. Marche : Utilisez l’égaliseur graphique. Arrêt (Défaut) : Ne pas utiliser l’égaliseur graphique.

“Casque EQ” est réglé dans le menu si vous utilisez un casque audio. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Sélection d'enceinte Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes. Tous : Réglez tous les tons des enceintes ensemble. Gauche/droite (Défaut) : Réglez les tons des enceintes gauche et droite ensemble. Chaque : Réglez la tonalité pour chaque enceinte.

Ajuster EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l’enceinte.

2. Sélectionnez le réglage de la bande de fréquences.

63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz

3. Réglez le niveau.

Dolby avant, Dolby Surround et Dolby Fond enceintes peuvent uniquement être définies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz.

Copie courbe Copiez la courbe de correction plate créée dans “Conf. Audyssey

“Copie courbe” s’affiche après que la procédure de “Conf. Audyssey

“Copie courbe” n’est pas disponible lors de l’utilisation d’un casque audio.

Paramètres par défaut Les paramètres “EQ graphique” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFiltre DAC Sélectionne le filtre DAC.

Filtre Filtre 1 (Défaut) : Réglage recommandé pour profiter du son Marantz. Filtre 2 : Réglage recommandé pour les mesures de test sur banc. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVidéo Effectuez les réglages vidéo. Configuration des HDMI Règle les paramètres de configurations de Sortie audio HDMI, HDMI PassThrough et HDMI Contrôle.REMARQUE Quand “HDMI Pass Through” et “HDMI Contrôle” est sur “Marche”, laconsommation en mode Veille est plus élevée. (“HDMI PassThrough” (v p. 185), “HDMI Contrôle” (v p. 187))Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseilléde débrancher le cordon d’alimentation de la prise murale.

Sortie audio HDMI Sélectionne les enceintes de sortie audio. AVP (Défaut) :Lecture par les enceintes connectées àl’amplificateur de puissance. (Le son estémis par le connecteur PRE OUT sur cetappareil.) TV : Lecture par une télévision connectée aurécepteur. Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée auréglage audio du téléviseur. (v p. 142) Lorsque cet appareil est sous tension et que “Sortie audio HDMI” est réglé sur“TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

HDMI Pass Through Sélectionne la manière dont cet appareil transmettra des signauxHDMI vers la sortie HDMI en mode veille.Marche :Transmet l’entrée HDMI sélectionnée viala sortie HDMI de cet appareil lorsqu’il esten mode Veille.Arrêt(Défaut) :Aucun signal HDMI n’est transmis via lasortie HDMI de cet appareil en modeveille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Source Pass Through Sélectionne l’entrée HDMI à faire passer par la sortie HDMI lorsque cet appareil est en mode veille. Dernière (Défaut) : Sélectionne la dernière entrée HDMI utilisée. CBL/SAT / Media Player / Blu-ray / Game1 / Game2 / AUX1 / AUX2 / TV Audio / CD

Sélectionne l’entrée HDMI comme source de veille.

“Source Pass Through” peut être réglé lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affectation des entrées”. (v p. 196)

“Source Pass Through” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (v p. 185), “HDMI Contrôle” (v p. 187))

Sélect source Telec Permet d’autoriser la mise en marche de l’appareil à l’aide du bouton de sélection de la source d’entrée de la télécommande lorsque l’appareil est en mode veille. Allumer + Source (Défaut) : Cet appareil est mis sous tension et la source d’entrée change. Sélection source seule : Cet appareil reste en veille mais commute la source d’entrée HDMI lorsque vous appuyez sur un bouton de source d’entrée. Le témoin de l’affichage d’alimentation de cet appareil clignote lorsque vous appuyez sur la touche de sélection de la source d’entrée de la télécommande.

“Sélect source Telec” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (v p. 185), “HDMI Contrôle” (v p. 187)) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo HDMI Contrôle Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle. Marche : Utiliser la fonction HDMI Contrôle. Arrêt (Défaut) : Ne pas utiliser la fonction HDMI Contrôle.

Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI OUT MONITOR 1.

Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages.

Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (v p. 142) REMARQUE

Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

ARC Sur le téléviseur raccordé au connecteur HDMI OUT MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI. Marche : Utiliser la fonction ARC. Arrêt (Défaut) : Ne pas utiliser la fonction ARC.

Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur.

Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur. REMARQUE

Si les réglages “ARC” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

L’utilisation d’un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres “ARC” dans le menu. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Commutation TV Audio Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil. Marche (Défaut) : Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur. Arrêt : Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

“Commutation TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 187)

Désactiver commande Lie la mise en veille de cet appareil aux équipements externes. Tous (Défaut) : Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille. Vidéo : Avec une source d’entrée sélectionnée attribuée à “HDMI”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (v p. 197) Arrêt : L’appareil n’est pas lié à la mise sous/ hors tension de la TV.

“Désactiver commande” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 187) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Économie d'énergie Active la fonction d’économie d’énergie de l’AVR pour réduire les coûts énergétiques lors de l’utilisation des enceintes du téléviseur. Cette fonction est activée dans les cas suivants.

Si “TV Audio” est sélectionné comme source d’entrée de cet appareil

Lors de la lecture d’un contenu provenant d’un appareil raccordé via HDMI Marche : Utiliser la fonction Économie d'énergie. Arrêt (Défaut) : Ne pas utiliser la fonction Économie d'énergie.

“Économie d'énergie” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 187) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglages sorties Paramètre le traitement vidéo.

Sortie vidéo HDMI Permet de sélectionner les sorties HDMI à utiliser. Auto(Dual) (Défaut) : La présence d’un téléviseur branché à l’une des bornes HDMI OUT MONITOR 1 ou HDMI OUT MONITOR 2 est détectée automatiquement et ce branchement est utilisé. Moniteur 1 : Un téléviseur branché à la borne HDMI OUT MONITOR 1 est toujours utilisé. Moniteur 2 : Un téléviseur branché à la borne HDMI OUT MONITOR 2 est toujours utilisé.

Si les bornes HDMI OUT MONITOR 1 et HDMI OUT MONITOR 2 sont toutesles deux connectées et que “HDMI Upscaler” est réglé sur “Automatique”, lessignaux sont émis avec une résolution compatible avec les deux TV. (v p. 191) Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseuren “Moniteur HDMI 1” et “Moniteur HDMI 2”. (v p. 256) Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimalque pour une TV. Une TV branchée au connecteur HDMI OUT MONITOR 1est prioritaire.

Mode vidéo Configurez la méthode de traitement vidéo pour qu’elle corresponde au contenu de ce type de vidéo. Automatique (Défaut) : Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI. Jeu : Toujours traiter la vidéo pour le jeu. Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux. Film : Effectuez le traitement de l’image qui est adapté pour les contenus autres que des jeux. Bypasser : Supprimez tout le traitement vidéo du trajet vidéo HDMI.

Si “Mode vidéo” est réglé sur “Automatique”, le mode est commuté en fonctiondu contenu à l’entrée. L’affichage des informations, tel que la barre de volume, ne peut pas êtrerecouvert par le signal vidéo lorsque “Mode vidéo” est réglé sur “Bypasser”. Cet élément peut être réglé lorsque “HDMI” est affecté à chaque sourced’entrée. Le réglage en est impossible quand le mode audio est sur “IMAX DTS” ou“IMAX DTS:X”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo HDMI Upscaler Règle le mode de conversion ascendante du contenu HDMI 1080p et 4K en 8K. Automatique : Transformez les vidéos HDMI 1080p et 4K en 8K en fonction des capacités du monitor. Arrêt (Défaut) : Le convertisseur 8K est désactivé.

Cet élément peut être réglé lorsque “HDMI” est attribué à chaque sourced’entrée. Cette fonction n’est pas efficace lorsque le signal d’entrée est “x.v.Color”, 3D,sYCC601 color, Adobe RGB color, Adobe YCC601 color, résolutionsinformatiques, vidéo compressée ou HDR. Le réglage en est impossible quand le mode audio est sur “IMAX DTS” ou“IMAX DTS:X”. Cet élément peut être réglé lorsque “Mode vidéo” n’est pas réglé sur“Bypasser”. (v p. 190) Affichage à l'écran Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran.

Volume Définit l’emplacement de l’affichage du niveau de volume. Bas (Défaut) : Affichage bas. Haut : Affichage haut. Arrêt : Désactiver l’affichage.

Si l’affichage du volume principal est difficile à lire lorsque du texte estsuperposé au sous-titrage d’un film, réglez-le sur “Haut”.

Informations Affiche temporairement le statut de fonctionnement lorsque la source d’entrée changée. Marche (Défaut) : Activer l’affichage. Arrêt : Désactiver l’affichage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Lecture en cours Paramétrez l’heure d’affichage de l’écran de lecture lorsque la source d’entrée est configurée sur “HEOS Music”. Toujours actif (Défaut) : Affichage permanent. Arrêt auto : Conserver l’affichage pendant 30 secondes après l’activation. Economiseur d'écran Sélectionnez le réglage de l’économiseur d’écran. Un économiseur d’écran s’active si aucune opération n’est effectuée pendant plus de 5 minutes lorsqu’aucun signal vidéo n’est entré ou lorsque le même écran (par exemple le menu de configuration) est affiché. Utilisez le curseur haut/bas/gauche/droite pour effacer l’écran de veille. Marche : Active l’économiseur d’écran. Arrêt (Défaut) : Désactive l’économiseur d’écran.

L’économiseur d’écran est activé dans les cas suivants. Lorsque le menu de configuration est affiché Lorsqu’aucun signal vidéo n’est entré Lorsque l’écran de lecture de HEOS Music, USB ou Bluetooth est affiché Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFormat signal 4K/8K Définissez le format des signaux 4K et 8K à lire par cet appareil lorsque le téléviseur ou l’appareil de lecture connecté à cet appareil est compatible avec les signaux HDMI 4K ou 8K.

Format signal 4K/8K Définit les options de format de signal pour les périphériques connectés à chaque entrée de cet appareil. Standard : Sélectionnez si votre téléviseur et le périphérique source prennent en charge les signaux vidéo 4K 60 Hz 4:2:0 8 bits. Amélioré (Défaut) : Sélectionnez si votre téléviseur, le périphérique source et les câbles prennent en charge les signaux vidéo haute qualité 4K 60 Hz 4:4:4 8 bits, 4:2:2 ou 4:2:0 10 bits. 8K Amélioré : Sélectionnez si votre téléviseur, l’appareil source et les câbles prennent en charge les signaux vidéo de haute qualité 8K 60 Hz ou 4K 120 Hz. GRelation entre le “Format signal 4K/8K” paramétrage et les résolutions supportéesH Résolution supportée Espace couleurs Profondeur pixel Format signal 4K/8K Standard Amélioré

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Lors du paramétrage sur “Amélioré”, nous recommandons d’utiliser un “Premium High Speed HDMI Cable” ou un “Premium High Speed HDMI Cable with Ethernet” ayant une “HDMI Premium Certified Cable” étiquette figurant sur l’emballage du produit.

Lorsque vous configurez ce paramétrage sur “8K Amélioré”, nous recommandons d’utiliser un “Ultra High Speed HDMI cable” certifié.

Lorsque ce paramétrage est “8K Amélioré”, configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage.

Lorsque le paramétrage est “8K Amélioré”, la vidéo pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramètre sur “Amélioré” ou “Standard”.

“Personnel” est affiché pour l’élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil.

“Format signal 4K/8K” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Passer à la source d’entrée HDMI que vous voulez régler.

2. Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE3

SOURCE en même temps pendant au moins 3 secondes. “zVideo Format < PAL>” s’affiche sur l’écran.

3. Appuyez le curseur bas sur l’appareil principal.

“4K/8K Format <Enhanced>” s’affiche sur l’écran.

4. Utilisez le curseur gauche ou droit sur l’appareil principal pour sélectionner

le Format signal 4K/8K.

5. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

Configuration HDCP Configure la version HDCP pour chaque source d’entrée HDMI. Selon la version HDCP de votre lecteur et de votre téléviseur, il est possible que la vidéo ne soit pas diffusée. Si ce problème survient, utilisez ce paramètre pour définir une version de HDCP. Cela peut permettre de reproduire une vidéo. Automatique (Défaut) : Applique automatiquement la version HDCP de cet appareil en fonction de la télévision. 1.4: Met à niveau la version HDCP de cet appareil avec la version 1.4. 2.3: Met à niveau la version HDCP de cet appareil avec la version 2.3.

“Personnel” est affiché pour l’élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré la version HDCP pour cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFormat TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Format PAL (Défaut) : Sélectionner la sortie PAL. NTSC : Sélectionner la sortie NTSC.

“Format” peut aussi être réglé avec la procédure suivante. Cependant, l’écrandu menu ne s’affiche pas. Suivez les instructions affichées pour procéder auxréglages.1. Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE3SOURCE en même temps pendant au moins 3 secondes.“zVideo Format <PAL>” s’affiche sur l’écran.2. Utilisez la curseur gauche ou droit sur l’appareil principal et définissez leformat du signal vidéo.3. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage. REMARQUE

Si un format différent du format vidéo du moniteur connecté est défini, l’imagene s’affichera pas correctement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEntrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire. Affectation des entrées En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Modifiez l’affectation du connecteur d’entrée HDMI, du connecteur d’entrée audio numérique et du connecteur d’entrée audio analogique lorsque vous connectez une source d’entrée différente de celle imprimée sur les connecteurs d’entrée audio/vidéo de cet appareil. Définit le mode d’entrée audio pour chaque source “INPUT MODE”. “AUTO” est normalement recommandé pour ce réglage. Ceci détecte et lit automatiquement le signal entrant dans cet appareil selon la priorité suivante : HDMI > DIGITAL > ANALOG. CBL/SATMedia PlayerBlu-rayGame1Game2 AUX1 AUX2 TV Audio

OPT1 OPT2 AUTO AUTO HDMI HDMI HDMI AUTO AUTO DIGITAL AUTO Entrées/Affectation des entréesChange l'affectation de l'entrée HDMI.Paramètres par défaut

Par défaut, chaque élément est réglé comme suit. Source d’entrée Connecteur d’entrée INPUT MODE HDMI DIGITAL ANALOG

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexn Utilisateurs de TV/boîtier pour satellite, veuillez noter Lors de l’utilisation de la sortie audio numérique sur un téléviseur/ boîtier satellite : Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “DIGITAL” dans “INPUT MODE”.

Le même connecteur d’entrée peut être affecté à plusieurs sources d’entrée. Par exemple, attribuez le même connecteur d’entrée HDMI à plusieurs sources pour utiliser chaque source d’entrée en combinaison avec l’audio analogique ou numérique selon vos préférences. Dans ce cas, configurez le connecteur audio pour la lecture dans “INPUT MODE”.

HDMI Réglez ce paramètre pour changer l’attribution des prises d’entrée HDMI aux sources d’entrée. 1 / 2 / 3 / 4 / 5 / 6 / 7 Attribue une borne d’entrée HDMI à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée HDMI à la source d’entrée sélectionnée.

Si “HDMI Contrôle” ou “ARC” est réglé sur “Marche” dans le menu, “HDMI” ne peut pas être affecté à “TV Audio”. (“HDMI Contrôle” (v p. 187), “ARC” (v p. 187))

La fonction eARC ne fonctionne pas lorsque “HDMI” est réglé comme source d’entrée “TV Audio”.

DIGITAL Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio numérique aux sources d’entrée. COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 : Attribue une borne d’entrée audio numérique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio numérique à la source d’entrée sélectionnée.

ANALOG Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio analogique aux sources d’entrée. 1 / 2 / 3 / 4 / 5 / XLR : Attribue une borne d’entrée audio analogique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio analogique à la source d’entrée sélectionnée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo INPUT MODE Réglez les modes d’entrée audio de chaque source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “AUTO”. AUTO (Défaut) : Détecter automatiquement le signal en entrée et lancer la lecture. HDMI : Lire uniquement les signaux en provenance de l’entrée HDMI. DIGITAL : Lire uniquement les signaux en provenance de l’entrée audio numérique. ANALOG : Lire uniquement les signaux en provenance de l’entrée audio analogique.

Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affectation des entrées” et les connexions. (v p. 196)

Si l’option “ARC” est réglée sur “Marche” et si un téléviseur compatible ARC est branchée via les bornes HDMI OUT MONITOR 1, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC.

Lorsqu’un téléviseur compatible avec la fonction eARC est raccordé à la borne HDMI OUT MONITOR 1, le mode d’entrée dont la source d’entrée est “TV Audio” est verrouillé sur eARC.

Paramètres par défaut Les paramètres “Affectation des entrées” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRenommer les sources

Permet de changer le nom d’affichage de la source d’entrée. Une fois modifié, le nom est affiché sur l’écran et sur les écrans de menu de cet appareil.

Si le nom de périphérique peut être acquis à partir d’un périphérique HDMI connecté, le nom d’affichage est modifié automatiquement. Utilisez cette fonction pour modifier les noms si nécessaire lorsque le périphérique que vous utilisez diffère de la source d’entrée sur cet appareil. CBL/SAT / Media Player / Blu-ray / Game1 / Game2 / AUX1 / AUX2 / TV Audio / CD / Phono / Tuner: Modifiez le nom de l’affichage de la source d’entrée sélectionnée. Paramètres par défaut : Les paramètres “Renommer les sources” sont rétablis sur les paramètres par défaut.

Vous pouvez entrer jusqu’à 16 caractères. Masquer les sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. Affichez (Défaut) : Utiliser cette source. Cachez : Ne pas utiliser cette source. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNiveau des sources Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources.

Lorsque la source d’entrée est configurée sur “HEOS Music” -12 dB – +12 dB (Défaut : 0 dB)

Entrées analogique / Entrées num.

Lorsque la source d’entrée n’est pas configurée sur “HEOS Music” -12dB – +12dB (Défaut : 0dB)

Le niveau d’entrée analogique peut être réglé séparément pour les sourcesd’entrée pour lesquelles “ANALOG” a été attribué dans “Affectation des entrées”. (v p. 196) Le niveau d’entrée numérique peut être réglé séparément pour les sourcesd’entrée pour lesquelles “HDMI” ou “DIGITAL” a été attribué dans “Affectation desentrées”. (v p. 196) Les réglages “Niveau des sources” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEnceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement. Cette procédure s’appelle “Conf. Audyssey

Vous n’avez pas à effectuer “Conf. Audyssey

” lorsque vous avez déjà effectué “Étalonnage enceintes” dans “Assistant de configuration”. Pour configurer manuellement les enceintes, utilisez l’option “Configuration manuelle” du menu. (v p. 212) Conf. Audyssey

Pour effectuer les mesures, placez le microphone d’étalonnage du son en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points ou plus, comme illustré (jusqu’à huit points). Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d’écoute principale).

Si vous exécutez Conf. Audyssey , les fonctions Audyssey MultEQ XT32,Audyssey Dynamic EQ , Audyssey Dynamic Volume et Audyssey LFC™ sontactivées. (v p. 179)

Enceinte surround (D) Enceinte surround (G) Subwoofer Enceinte centrale Enceinte avant (D) Enceinte avant (G) ( :Positions de mesure)

Position d’écoute Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo A propos de la position d’écoute principale La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer la procédure “Conf. Audyssey

”, disposez le microphone de mesures et de configuration dans la position d’écoute principale. Audyssey MultEQ

XT32 utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

À propos d’Audyssey Sub EQ HT™ Audyssey Sub EQ HT™ effectue des corrections en fonction du niveau de volume et de la distance entre plusieurs subwoofers, et traite le signal Audyssey MultEQ

XT32 pour reproduire un son puissant dans les basses fréquences. Pour exécuter Audyssey Sub EQ HT™ vous devez régler “Mesure (2 enceintes)”, “Mesure (3 enceintes)” ou “Mesure (4 enceintes)” et régler “Mode subwoofer” sur “Standard” dans “Disposition des enceintes”. (v p. 220).

Audyssey Sub EQ HT ne fonctionne pas lorsque “Mode subwoofer” est réglé sur “Directionnel”. REMARQUE

Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.

Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.

Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d’étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.

Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente.

Si vous utilisez la touche VOLUME no de la télécommande ou VOLUME de l’appareil au cours des mesures, celles-ci sont annulées.

Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration “Conf. Audyssey

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexProcédure pour les réglages des enceintes (Conf. Audyssey

Fixez le microphone d’étalonnage du son fourni pour le support de microphone ou son propre trépied et l’installer dans la position d’écoute principale. Lors de l’installation du microphone d’étalonnage du son, pointezl’extrémité du microphone vers le plafond et réglez la hauteur afinqu’elle corresponde à celle des oreilles d’un auditeur en positionassise.

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci- dessous.

Subwoofer doté d’un mode direct Placez le mode direct sur “Marche” et désactivez le réglage duvolume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct Effectuez les réglages suivants: Volume : position 10 heures Fréquence croisée : Fréquence maximale/la plus élevée Filtre passe-bas : Arrêt Mode veille : Arrêt Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil. Lorsque le microphone de configuration et de mesure est connecté, l’écran suivant s’affiche. Sélection des canauxParamétrage Enceintes DolbyDémarrerConfiguration AudysseyPrésélection des HP 1Votre préamplificateur AV peut mesurer automatiquement l'acoustique de votre pièce puis optimiser vos enceintes à l'aide du microphone et du support de microphone inclus.Réglez les éléments suivants si nécessaire.Disposition des enceintes

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. “Conf. Audyssey

” peut également permettre les réglages suivants.

Disposition des enceintes Configurez la disposition des enceintes en fonction de votre environnement.

Sélection des canaux Si “Affectation des Amplis” est réglé sur “13.1p + Front B”, sélectionnez les enceintes avant à mesurer.

Paramétrage Enceintes Dolby Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond. Ce réglage peut être effectué lors de l’utilisation ce l’enceinte Front Dolby Atmos Enabled, Surround Dolby Atmos Enabled ou Back Dolby Atmos Enabled.

Suivez les instructions affichées sur l’écran puis appuyez sur “Suivant” pour continuer. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index6 Lorsque l’écran suivant est affiché, sélectionnez “Lancer Test” puis appuyez sur ENTER. Démarrez les mesures de la première position.

Configuration AudysseyRetourLancer TestSélectionnez "Lancer Test" pour démarrer le calibrage. REMARQUE: Vous entendrez des bruits aigus successifs pendant les tests.Ne vous tenez pas et ne placez aucun objet entre les haut-parleurs et le microphone pendant que les mesures sont effectuées.

La mesure peut prendre plusieurs minutes. REMARQUE

Si “ERROR” ou “Attention!” est affiché sur l’écran du téléviseur :

Allez à “Message d’erreur” (v p. 209). Vérifiez les points concernés et effectuez les procédures nécessaires.

Si le niveau de volume du subwoofer n’est pas approprié, un message d’erreur s’affiche. Voir “Message d’erreur concernant le niveau du subwoofer et modalités d’ajustement” (v p. 210).

Lorsque l’enceinte détectée est affichée, sélectionnez “Suivant” puis appuyez sur ENTER. Configuration AudysseyDétection d'enceintesAvant Oui Oui 1 enceinte Oui Non CentraleSubwooferSurroundSurround arrièreRefaire Dernier. Test Suivant Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index8 Disposez le microphone de mesures et de configuration à la position 2, sélectionnez “Continuer”, puis appuyez sur ENTER. La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu’à huit points.

Configuration Audyssey••••••••• Hauteur d'oreilleRetourPlacez le microphone à hauteur d'oreille de l'auditeur assis à la deuxième position d'écoute, qui ne doit pas être à plus de 60 cm de la première position, puis sélectionnez "Continuer"...Continuer

Arrêter “Conf. Audyssey

Appuyez sur BACK pour afficher l’écran contextuel.

Appuyez sur le curseur gauche pour sélectionner “Oui”, puis appuyez sur ENTER.

Répétez l’étape 8 pour mesurer les positions 3 à 8.

Pour ne pas mesurer la quatrième position d’écoute et les suivantes, appuyez sur le curseur Gauche pour sélectionner “Terminer” et appuyez sur ENTER pour passer à l’étape 11.

Sélectionnez “Continuer” et appuyez ensuite sur ENTER. Configuration AudysseyRefaire Dernier. TestContinuerMesures terminées.Sélectionnez pour "Continuer" l'analyse des données... Démarrez l’analyse et l’enregistrement des résultats de mesure.

L’analyse prend plusieurs minutes. Plus il y a d’enceintes et de positions de mesure, plus l’analyse est longue. REMARQUE

Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l’alimentation ne soit pas hors tension. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index11 Effectuez le paramétrage de Audyssey Dynamic EQ

L’écran suivant s’affiche lors de l’analyse. Configurez le paramétrage de votre choix. Configuration AudysseyAudyssey Dynamic EQ préserve les basses, la clarté et le son surround à faible volume, ce qui vous permet de profiter des films et de la télévision tard dans la nuit. Activer Dynamic EQ ? Non Oui

Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l’utilisation de l’appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.

Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Lorsque l’analyse et la sauvegarde sont terminées, débranchez le microphone d’étalonnage du son de la prise SETUP MIC de l’appareil principal puis appuyez sur “Suivant”. 100% Configuration AudysseyRetourSuivantAnalyse en cours et correction des données.Déconnectez le microphone de votre préamplificateur AV.Application des corrections d'ambiance. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Lorsque vous exécutez la configuration d’Audyssey

pour la première fois, les données de mesure sont automatiquement enregistrées dans “Présélection des HP 1” de “Présélection des HP”.

a déjà été effectuée, l’écran de sélection “Présélection des HP” suivant s’affiche. Configuration AudysseyRetourSélectionnez le préréglage à utiliser. Le préréglage 1 est déjà utilisé, la sélection du préréglage 1 écrasera le réglage précédemment enregistré.Présélection des HP 2Présélection des HP 1

Voir “Présélection des HP” pour des informations détaillées sur la fonction Présélection des HP. (v p. 228)

Sélectionnez “Détails” et appuyez sur ENTER pour vérifier les résultats de mesure.

Les subwoofers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofers. REMARQUE

N’activez pas de nouvelles enceintes dans le menu Disposition des enceintes après la configuration Audyssey

. Si ces dernières sont modifiées, exécutez à nouveau Conf. Audyssey

afin de configurer le paramétrage de l’égaliseur de manière optimale. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMessage d’erreur Un message d’erreur s’affiche si “Conf. Audyssey

” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc Si un message d’erreur s’affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples Détails de l’erreur Remèdes Aucune enceinte trouvée.

Le microphone de mesures et de configuration n’a pas été détecté.

Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet appareil.

Toutes les enceintes n’ont pas été détectées.

Vérifiez les connexions des enceintes. Le bruit ambiant est trop élevé ou Le niveau est trop bas

Il y a trop de bruit dans la pièce.

Éteignez ou éloignez l’appareil à l’origine du bruit.

Essayez à nouveau lorsque les environs sont silencieux.

L’enceinte ou l’audio subwoofer est trop faible.

Vérifiez l’installation et l’orientation des enceintes.

Réglez le volume du subwoofer. Avant D : Aucun

L’enceinte affichée n’a pas pu être détectée.

Vérifiez les connexions des enceintes affichées. Avant D : Phase

L’enceinte affichée est connectée avec des polarités inversées.

Vérifiez les polarités des enceintes affichées.

Ce message d’erreur peut s’afficher avec certains enceintes, même si elles sont connectées correctement. Si vous êtes sûr que le branchement est correct, utilisez le curseur droit pour sélectionner “Ignorer”, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Message d’erreur concernant le niveau du subwoofer et modalités d’ajustement Le niveau optimal de chaque canal de subwoofer pour la mesure “Conf. Audyssey

” est de 75 dB. Lors de la mesure du niveau du subwoofer, un message d’erreur s’affiche lorsque le niveau d’un subwoofer n’est pas compris dans la plage 72 – 78 dB. Si vous utilisez un subwoofer avec amplificateur intégré (type actif), réglez le volume du subwoofer de manière à ce que le niveau du subwoofer soit compris dans la plage 72 à 78 dB. G Message d’erreur H Configuration AudysseyRetourPasser Niv. correspondant SWLe volume de votre Subwoofer 1 est trop fort. Si votre Subwoofer est doté d'une commande du volume, sélectionnez "Niv. correspondant SW" pour ajuster le volume du Subwoofer de manière interactive. Si votre Subwoofer ne dispose pas de commande du volume ou si vous ne souhaitez pas utiliser de Subwoofer, sélectionnez "Passer".

Sélectionnez “Niv. correspondant SW” puis appuyez sur ENTER.

Réglez la commande de volume sur votre subwoofer de manière à ce que le niveau mesuré soit compris dans la plage 72 à 78 dB.

Si le niveau mesuré se situe dans la plage 72 à 78 dB, sélectionnez “Suivant” puis appuyez sur ENTER.

Si vous utilisez deux subwoofers, l’ajustement du second subwoofer démarre. Répétez l’opération à partir de l’étape 2, 3 de la procédure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRetour aux réglages “Conf. Audyssey

Si vous définissez “Restaurer...” sur “Restaurez”, vous pouvez revenir au résultat de la mesure de “Conf. Audyssey

” (valeur calculée au départ par MultEQ

XT32), même lorsque vous avez modifié chaque réglage manuellement. Sélection des canauxParamétrage Enceintes DolbyDémarrerConfiguration AudysseyPrésélection des HP 1Votre préamplificateur AV peut mesurer automatiquement l'acoustique de votre pièce puis optimiser vos enceintes à l'aide du microphone et du support de microphone inclus.Réglez les éléments suivants si nécessaire.Voir les résultatsRestaurer...Disposition des enceintes Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfiguration manuelle Utilisez cette procédure pour régler manuellement les enceintes ou si voussouhaitez modifier les réglages effectués avec la procédure de “Conf.Audyssey , Dirac Live Room Correction”. Si vous activez de nouvelles enceintes dans le menu Disposition desenceintes après avoir exécuté la configuration Audyssey , vous nepourrez plus sélectionner Audyssey MultEQ XT32, Audyssey Dynamic

ou Audyssey Dynamic Volume . (v p. 179) Modification des paramètres suivants :Les réglages Distances / Niveaux / Crossover ne désactivent pasAudyssey et ne nécessitent pas d’effectuer à nouveau Conf.Audyssey

Dirac Live ne peut pas être sélectionné lorsque vous changezConfiguration des enceintes dans le menu Disposition des enceintesaprès avoir effectué Dirac Live Room Correction. La “Config. manuelle” peut être utilisée même s’il n’y a pas eumodification des réglages. Effectuez des réglages uniquement si celas’avère nécessaire. Disposition des enceintes Choisissez une disposition des enceintes adaptée à votre système d’enceintes.

Affectation des Amplis Sélectionnez comment utiliser le préamplificateur.Vous devez configurer les paramètres détaillés pour la configuration del’enceinte, en fonction du mode sélectionné. Sélectionner Affectation desAmplis configure les paramètres détaillés correspondant.15.1p(Défaut) : Tous les préamplificateurs pour cetteunité sont utilisés pour MAIN ZONE.13.1p (bi-amp) : Le préamplificateur de cet appareil estattribué à 2 canaux pour la création deconnexions bi-amplifiées avec l’enceinteavant. Vous pouvez connecter des haut-parleurs jusqu’à 13.1 canaux pour laMAIN ZONE.13.1p + Front B : Le préamplificateur de cet appareil estaffecté à 2 canaux pour la connexion àla deuxième enceinte avant. Vous pouvez connecter des haut-parleurs jusqu’à 13.1 canaux pour laMAIN ZONE.Personnalisé : Affectez préamplificateur pour les 15canaux de cet appareil comme vous lesouhaitez.Pour définir les paramètres à attribuer auconnecteur PRE OUT, reportez-vous à“Réglages”. (v p. 225) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Avant/Centrale/Surround/Surround arrière/ Larg. avant Réglez les paramètres de sortie audio appropriés pour votre système d’enceintes.

Configuration Sélectionnez si chaque enceinte existe ou non. Pour les enceintes surround arrière, sélectionnez le nombre d’enceintes à utiliser. [Avant/Centrale/Surround/Larg. avant] Oui (Défaut) : Les enceintes sélectionnées seront utilisées. Non : Les enceintes sélectionnées ne seront pas utilisées. [Surround arrière] 2 enceintes (Défaut) : Deux enceintes surround arrière seront utilisées. 1 enceinte : Une seule enceinte surround arrière sera utilisée. Lorsque vous réglez ce paramètre, effectuez la connexion à la borne SURROUND BACK L. Non : Les enceintes surround arrière ne seront pas utilisées.

“Avant” est fixé sur “Oui” car il est nécessaire pour la lecture.

Si “Surround” est réglé sur “Non”, les réglages “Surround arrière” et “Larg. avant” sont automatiquement réglés sur “Non”.

Enceintes Hauteur Sélectionnez le nombre d’enceintes en hauteur, d’enceintes au plafond et d’enceintes Dolby Atmos Enabled utilisées dans la MAIN ZONE. Aucun : N’utilise aucune enceinte en hauteur, au plafond et Dolby Atmos Enabled. 2 enceintes : Utilise un réglage de (deux) enceintes en hauteur, des enceintes de plafond ou des enceintes Dolby Atmos Enabled. 4 enceintes : Utilise deux ensembles de (quatre) enceintes en hauteur, des enceintes de plafond ou des enceintes Dolby Atmos Eanbled. 5 enceintes : Utilise cinq enceintes en hauteur, des enceintes de plafond ou des enceintes Dolby Atmos Enabled. 6 enceintes : Utilise six enceintes en hauteur, des enceintes de plafond ou des enceintes Dolby Atmos Enabled. 7 enceintes : Utilise sept en hauteur, des enceintes de plafond ou des enceintes Dolby Atmos Enabled. 8 enceintes : Utilise huit enceintes en hauteur, des enceintes de plafond ou des enceintes Dolby Atmos Enabled. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Agencement

Configuration Définissez la disposition des enceintes si vous installez 1 ensemble (2-canaux) d’enceintes hautes, de plafond ou Dolby Atmos Enabled. Les plans que vous pouvez sélectionner diffèrent en fonction des combinaisons de “Affectation des Amplis” et réglages de l’enceinte dans le menu. (“Affectation des Amplis” (v p. 212), “Avant/Centrale/Surround/Surround arrière/Larg. avant” (v p. 213)) [Enceintes en hauteur à 2 canaux] Réglages Connecteurs AUDIO OUT Enceintes Hauteur Agencement HEIGHT 1 HEIGHT 2 HEIGHT 3 HEIGHT 4 Aucun - - - - - 2 enceintes Avant haut Avant haut - - - Avant plafond Avant plafond - - - Centre plafond Centre plafond - - - Arrière plafond Arrière plafond - - - Hauteur arrière Hauteur arrière - - - Dolby avant Dolby avant - - - Dolby surroundz1 Dolby surround - - - Dolby arrièrez2 Dolby arrière - - - z1 Ceci peut être sélectionné lors de l’utilisation d’enceintes surround. Réglez “Surround” dans le menu sur “Oui”. (v p. 213) z2 Ceci peut être sélectionné lors de l’utilisation de deux enceintes surround arrière. Réglez “Surround arrière” dans le menu sur “2 enceintes”. (v p. 213) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Agenc. Avant / Agenc. Milieu / Agenc. Arrière / SP/CH Sélectionnez le réglage de la disposition et les bornes de sortie audio pour vos enceintes en hauteur.

Configuration Définissez la disposition des enceintes si vous installez 2 ensembles (4-canaux) d’enceintes hautes, de plafond ou Dolby Atmos Enabled. Les plans que vous pouvez sélectionner diffèrent en fonction des combinaisons de “Affectation des Amplis” et réglages de l’enceinte dans le menu. (“Affectation des Amplis” (v p. 212), “Avant/Centrale/Surround/Surround arrière/Larg. avant” (v p. 213)) [Enceintes en hauteur à 4 canaux] Réglages Connecteurs AUDIO OUT Enceintes Hauteur REMARQUE Agenc. Avant Agenc. Arrière HEIGHT 1 HEIGHT 2 HEIGHT 3 HEIGHT 4 4 enceintes Avant haut Centre plafond Avant haut Centre plafond - - Avant haut Arrière plafond Avant haut Arrière plafond - - Avant haut Hauteur surround Avant haut Hauteur surround - - Avant haut Hauteur arrière Avant haut Hauteur arrière - - Avant haut Dolby surround Avant haut Dolby surround - - Avant haut Dolby arrièrez1 Avant haut Dolby arrière - - Avant plafond Arrière plafond Avant plafond Arrière plafond - - Avant plafond Hauteur arrière Avant plafond Hauteur arrière - - Avant plafond Dolby surround Avant plafond Dolby surround - - Avant plafond Dolby arrièrez1 Avant plafond Dolby arrière - - Centre plafond Hauteur arrière Centre plafond Hauteur arrière - - Dolby avant Arrière plafond Dolby avant Arrière plafond - - Dolby avant Hauteur arrière Dolby avant Hauteur arrière - - Dolby avant Dolby surround Dolby avant Dolby surround - - Dolby avant Dolby arrièrez1 Dolby avant Dolby arrière - - Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index[Enceintes en hauteur à 5 canaux] Réglages Connecteurs AUDIO OUT Enceintes Hauteur REMARQUE Agenc. Avant Agenc. Arrière

SP/CH HEIGHT 1 HEIGHT 2 HEIGHT 3 HEIGHT 4

5 enceintes Avant haut Hauteur surround Surr. plafond Avant haut Hauteur surround L : Surr. plafond - Avant haut Hauteur surround Centrale haute Avant haut Hauteur surround R : Centrale haute

Avant haut Hauteur arrière Surr. plafond Avant haut Hauteur arrière L : Surr. plafond - Avant haut Hauteur arrière Centrale haute Avant haut Hauteur arrière R : Centrale haute

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index[Enceintes en hauteur à 6 canaux] Réglages Connecteurs AUDIO OUT Enceintes Hauteur REMARQUE Agenc. Avant Agenc. Milieu Agenc. Arrière

SP/CH HEIGHT 1 HEIGHT 2 HEIGHT 3 HEIGHT 4

6 enceintes Avant haut Centre plafond Hauteur arrière Non Avant haut Hauteur arrière Centre plafond

Avant haut Hauteur surround Hauteur arrière Non Avant haut Hauteur arrière Hauteur surround

Avant haut Hauteur surround Non SP/CH Avant haut Hauteur surround L : Surr. plafond R : Centrale haute

Avant haut Dolby surround Hauteur arrière Non Avant haut Hauteur arrière Dolby surround

Avant haut Dolby surround Dolby arrièrez1 Non Avant haut Dolby arrière Dolby surround

Avant haut Non Hauteur arrière SP/CH Avant haut Hauteur arrière L : Surr. plafond R : Centrale haute

Avant plafond Centre plafond Arrière plafond Non Avant plafond Arrière plafond Centre plafond

Avant plafond Dolby surround Arrière plafond Non Avant plafond Arrière plafond Dolby surround

Dolby avant Centre plafond Dolby arrièrez1 Non Dolby avant Dolby arrière Centre plafond

Dolby avant Dolby surround Hauteur arrière Non Dolby avant Hauteur arrière Dolby surround

Dolby avant Dolby surround Dolby arrièrez1 Non Dolby avant Dolby arrière Dolby surround

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index[Enceintes hautes à 7 canaux] Réglages Connecteurs AUDIO OUT Enceintes Hauteur REMARQUE Agenc. Avant Agenc. Milieu Agenc. Arrière

SP/CH HEIGHT 1 HEIGHT 2 HEIGHT 3 HEIGHT 4

7 enceintes Avant haut Centre plafond Hauteur arrière Surr. plafond Avant haut Hauteur arrière Centre plafond L : Surr. plafond Avant haut Centre plafond Hauteur arrière Centrale haute Avant haut Hauteur arrière Centre plafond R : Centrale haute Avant haut Dolby surround Hauteur arrière Surr. plafond Avant haut Hauteur arrière Dolby surround L : Surr. plafond Avant haut Dolby surround Hauteur arrière Centrale haute Avant haut Hauteur arrière Dolby surround R : Centrale haute Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index[Enceintes hautes à 8 canaux] Réglages Connecteurs AUDIO OUT Enceintes Hauteur REMARQUE Agenc. Avant Agenc. Milieu Agenc. Arrière

SP/CH HEIGHT 1 HEIGHT 2 HEIGHT 3 HEIGHT 4

8 enceintes Avant haut Centre plafond Hauteur arrière SP/CH Avant haut Hauteur arrière Centre plafond L : Surr. plafond R : Centrale haute Avant haut Dolby surround Hauteur arrière SP/CH Avant haut Hauteur arrière Dolby surround L : Surr. plafond R : Centrale haute z1 Ceci peut être sélectionné lors de l’utilisation de deux enceintes surround arrière. Réglez “Surround arrière” dans le menu sur “2 enceintes”. (v p. 213)

Utilisez 2 séries d’enceintes hautes dans les modes sonores appropriés pour la lecture en Dolby Atmos, DTS:X ou Auro-3D. Utilisez les enceintes en hauteur avant et en hauteur arrière pour la lecture Dolby Atmos. Utilisez les enceintes avant hautes, surround hautes et arrière hautes pour la lecture DTS:X. Utilisez les enceintes avant-hautes et surround hautes pour la lecture en Auro-3D. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Subwoofers Définir la présence d’un subwoofer. 4 enceintes : Utilisez quatre subwoofers. 3 enceintes : Utilisez trois subwoofers. 2 enceintes : Utiliser deux subwoofers. 1 enceinte (Défaut) : Utiliser un subwoofer. Non : Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

Mode subwoofer Lorsque vous utilisez plusieurs subwoofers, réglez l’audio à sortir du subwoofer. Standard (Défaut) : Tous les subwoofers émettent des signaux LFE et des basses en dessous de la fréquence de coupure de toutes les enceintes. Directionnel : Tous les subwoofers émettent des signaux LFE. En outre, chaque subwoofer produit des basses inférieures à la fréquence de coupure des enceintes qui sont placées près de lui.

Ce paramètre peut être réglé lorsque “Subwoofers” est réglé sur “4 enceintes”, “3 enceintes” ou “2 enceintes”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Placement des Sub. Lorsque vous utilisez plusieurs subwoofers, configurez la disposition des subwoofers. Les dispositions qui peuvent être sélectionnées diffèrent en fonction de la configuration de “Mode subwoofer”. [Lorsque “Subwoofers” est réglé sur “2 enceintes”] Gauche/droite (Défaut) : Placez les subwoofers symétriquement sur la face avant. Avant/arrière : Placez un subwoofer au milieu de la face avant et un autre au milieu de la face arrière. [Lorsque “Subwoofers” est réglé sur “3 enceintes”] FL/FR/arrière : Placez les subwoofers symétriquement sur la face avant et un au milieu de la face arrière. [Lorsque “Subwoofers” est réglé sur “4 enceintes”] FL/FR/RL/RR : Placez les subwoofers aux quatre coins de la pièce. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Ce réglage peut être défini lorsque “Subwoofers” est réglé sur “4 enceintes”, “3 enceintes” ou “2 enceintes”, et que “Mode subwoofer” est réglé sur “Directionnel”.

Le nom du subwoofer qui s’affiche dans l’interface graphique de cet appareil dépend de la combinaison de réglages de “Subwoofers”, “Mode subwoofer” et “Placement des Sub.”. Subwoofers Mode subwoofer Placement des Sub. Nom du subwoofer Subwoofer 1 Subwoofer 2 Subwoofer 3 Subwoofer 4 1 enceinte - - Subwoofer 1 - - - 2 enceintes Standard - Subwoofer 1 Subwoofer 2 - - Directionnel Gauche/droite Subwoofer Left (gauche) Subwoofer Right (droit)

Panneau avant Affichage Panneau arrière Télécommande Index0 Avec le réglage “Directionnel”, votre pièce est divisée en quatre zones, comme indiqué ci-dessous, de sorte que chaque subwoofer reproduit les basses de l’enceinte qui n’est pas réglé sur “Pleine bande” qui se trouve dans la zone. FHL CH TFLFWL TFR TML TMR TRL TRR FWR FDL FDR SDL SDR SBL SBR BDL BDR

FL FR SL SR LEFT AvantArrière RIGHT Par exemple, si “Subwoofers” = 2 enceintes et que Placement des Sub. = Gauche/droite, Subwoofer Left (gauche) (Subwoofer 1) reproduit les basses des enceintes de la zone gauche qui comprend FL/SL et Subwoofer Right (droit) (Subwoofer 2) joue les basses des enceintes de la zone droite qui comprend FR/SR. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo BI-AMP Lorsque “Affectation des Amplis” est réglé sur “13.1p (bi-amp)”, le connecteur PRE OUT utilisé pour la connexion bi-amplifiée des enceintes avant est affiché. En fonction des paramètres de configuration de l’enceinte de la zone principale, le connecteur est déterminé automatiquement. HEIGHT 3 : Le connecteur HEIGHT 3 PRE OUT est utilisé pour la connexion bi-amplifiée des enceintes avant. FRONT WIDE : Le connecteur FRONT WIDE PRE OUT est utilisé pour la connexion bi-amplifiée des enceintes avant. SURROUND BACK : Le connecteur SURROUND BACK PRE OUT est utilisé pour la connexion bi- amplifiée des enceintes avant.

Front B Lorsque “Affectation des Amplis” est réglé sur “13.1p + Front B”, le connecteur PRE OUT utilisé pour les deuxièmes enceintes avant s’affiche. En fonction des paramètres de configuration de l’enceinte de la zone principale, le connecteur est déterminé automatiquement. HEIGHT 3 : Le connecteur HEIGHT 3 PRE OUT est utilisé pour les deuxièmes enceintes avant. FRONT WIDE : Le connecteur FRONT WIDE PRE OUT est utilisé pour les deuxièmes enceintes avant. SURROUND BACK : Le connecteur SURROUND BACK PRE OUT est utilisé pour les deuxièmes enceintes avant. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réglages Sélectionnez le signal à sortir de la borne de pré-sortie sélectionnée.

Seuls les réglages “Centrale” et “Aucun” peuvent être définis pour la borne de présortie CENTER.

Si vous utilisez au moins sept enceintes compatibles avec la fonction Height/Ceiling/Dolby Atmos, vous pouvez uniquement régler “Centre plafond”, “Dolby surround” ou “Aucun” pour le connecteur HEIGHT 3 PRE OUT.

Vous ne pouvez utiliser le connecteur HEIGHT 4 PRE OUT que si vous utilisez un total d’au moins sept enceintes compatibles avec le système Height/Ceiling/Dolby Atmos. Vous ne pouvez régler que “Surr. plafond”, “Centrale haute”, “SP/CH” ou “Aucun” pour le connecteur HEIGHT 4 PRE OUT.

Vue configuration des Bornes Ceci indique comment connecter les connecteurs PRE OUT pour votre réglage “Affectation des Amplis” sur l’écran du menu. Distances Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes. Lors de l’utilisation de Dirac Live, l’appareil est verrouillé sur msec. Les valeurs “Distances” de chaque filtre sont stockées indépendamment dans Dirac Live Room Correction.

Unité Permet de régler l’unité de distance. Mètres (Défaut) Pieds [En cas d’utilisation de Dirac Live] msec

Étape Permet de régler l’incrément minimum de réglage de la distance.

0.1 m / 0.01 m (Défaut : 0.1 m)

1 ft / 0.1 ft [En cas d’utilisation de Dirac Live] 1 ms / 0,1 ms Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réglez la distance

0.00 m – 18.00 m / 0.0 ft – 59.1 ft

[En cas d’utilisation de Dirac Live]

Les enceintes qui peuvent être sélectionnées sont différentes selon les paramétrages “Disposition des enceintes”. (v p. 212)

Réglages par défaut : Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Largeur avant G / Largeur avant D / Dolby avant G / Dolby avant D / Subwoofer 1 / Subwoofer 2 / Subwoofer 3 / Subwoofer 4: 3,60 m (11,8 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (9,8 ft)

Réglez la différence de distance entre enceintes à moins de 6,00 m (19,7 ft).

Paramétrage Enceintes Dolby Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 10.8 ft

(Défaut : 1.80 m / 5.9 ft)

Cette option peut être réglée lorsque “Dolby avant”, “Dolby surround” ou “Dolby arrière” est réglé pour une utilisation dans “Disposition des enceintes”. (v p. 212)

Ne peut pas être défini lorsque Dirac Live est utilisé. “Configuration de Dirac Live” (v p. 236)

Paramètres par défaut Les paramètres “Distances” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNiveaux Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte. Les valeurs “Niveaux” de chaque filtre sont stockées indépendamment dans Dirac Live Room Correction.

Démar. tonalite d'essai Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Le paramétrage “Niveaux” est reflété dans tous les modes son. Si vous souhaitez régler le niveau du canal pour chaque source d’entrée,effectuez les réglages dans “Réglage niv. Canal”. (v p. 121) Lorsque le casque est connecté à la borne PHONES de cet appareil, vous nepouvez pas régler l’option “Niveaux”.

Paramètres par défaut Les paramètres “Niveaux” sont rétablis sur les paramètres par défaut. Crossover Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Sélection de la fréquence croisée Pleine bande : Sélectionnez “Pleine bande” pour régler l’enceinte de manière à ce qu’elle diffuse un son à large bande. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : avant = pleine plage, autre qu'avant = 80 Hz) Sélectionne le point de croisement pour envoyer le son de basse fréquence au subwoofer.

La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour unfonctionnement optimal avec la plus grande gamme d’enceintes. Nousrecommandons un réglage à une fréquence supérieure à la fréquence croiséelorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur“250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz. Le son endessous de la fréquence de croisement est coupé de la sortie desenceintes. Cette fréquence de coupure des graves est émise par le subwooferou par les enceintes avant. Le “Avant” est automatiquement réglé sur “Pleine bande” lorsque“Subwoofers” est réglé sur “Non” dans le “Disposition des enceintes”. Chaque enceinte peut être réglée sur “Pleine bande” que lorsque l’optionavant est réglée sur “Pleine bande”. Les paramètres audio dans “Réglages audio IMAX” sont appliqués pendant lalecture IMAX. (v p. 173) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPrésélection des HP Vous pouvez enregistrer deux réglages d’enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes. Par exemple, dans certains cas, les caractéristiques d’une pièce changent en fonction de l’utilisation ou non d’un écran. En enregistrant deux préréglages différents, vous pouvez facilement commuter entre les paramètres de l’égaliseur et des enceintes pour chaque situation mesurée avec Conf. Audyssey

Les préréglages permettent également de commuter facilement entre les effets sonores de Conf. Audyssey et ceux de Dirac Live. Si vous souhaitez utiliser un préréglage, sélectionnez le préréglage que vous souhaitez utiliser, puis configurez des paramètres tels que Conf. Audyssey

et les réglages de l’enceinte pour enregistrer ces paramètres dans le préréglage sélectionné.

Lorsque vous exportez des résultats de logiciel Dirac Live vers cet appareil pour la première fois, les réglages sont automatiquement enregistrés dans “Présélection des HP 2”. Présélection des HP 1 (Défaut) : Enregistre les paramètres dans Préréglage

Présélection des HP 2 : Enregistre les paramètres dans Préréglage

Les paramètres suivants sont enregistrés dans les préréglages.

“Disposition des enceintes” réglages

“Crossover” réglages

“Sortie Subwoofer” réglages

“Distribution” réglages

“Lecture stéréo” réglages

“Enceintes avant” réglages

Données “Dirac Live”

Données “EQ graphique”

Ce réglage peut aussi être configuré à l’aide de “Présélection des HP” dans le menu d’option. (v p. 127) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAvancé Les réglages avancés suivants sont disponibles pour l’enceinte.

Effets basse fréquence

Enceintes avant (v p. 231)

Transducteur tactile (v p. 235) Sortie Subwoofer Permet de sélectionner les signaux basse fréquence qui sont envoyés aux sorties du subwoofer.

Sortie Subwoofer LFE (Défaut) : Les sorties du subwoofer reçoivent la piste LFE, ainsi que les basses redirigées par les enceintes dont les filtres sont réglés. Utilisez ce paramètre comme valeur par défaut pour la gestion des basses du home cinéma dans une pièce typique. LFE + MAIN (Principale) : Les sorties du subwoofer reçoivent la piste LFE, plus les basses redirigées, et une copie des signaux basse fréquence de toutes les enceintes à plage complète.

Extruction des basses LPF Sélectionne le point du filtre passe-bas pour l’enceinte large bande afin de copier le signal de basse fréquence vers le subwoofer. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 “Sortie Subwoofer” peut être réglé quand “Disposition des enceintes” -“Subwoofers” dans le menu n’est pas réglé sur “Non”. (v p. 220) Écoutez de la musique ou un film puis sélectionnez le mode produisant lesgraves les plus puissants.

Si “Crossover” - “Avant” et “Centrale” sont réglés sur “Pleine bande” et “Sortie Subwoofer” est réglé sur “LFE”, aucun son ne peut être émis par lessubwoofers, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 227)Sélectionnez “LFE + MAIN (Principale)” si vous voulez que les signaux desgraves soient toujours reproduits par le subwoofer. “Extract. basses LPF” ne peut être réglé que pour les canaux pour lesquels“Crossover” est réglé sur “Pleine bande”. Les paramètres audio dans “Réglages audio IMAX” sont appliqués pendant lalecture IMAX. (v p. 173) Filtre passebas Sélectionne le point de croisement pour le canal LFE. Réglez cette option lorsque vous souhaitez modifier le signal LFE du subwoofer.

Les paramètres audio dans “Réglages audio IMAX” sont appliqués pendant lalecture IMAX. (v p. 173) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDistribution Règle la quantité de signal LFE envoyé aux enceintes pleine bande au sol.

Avant/Centrale/Surround/Surround arrière/ Larg. avant Arrêt (Défaut) : Les enceintes au sol ne reproduisent pas les signaux LFE. –20 dB – 0 dB Règle la quantité de signal LFE envoyé aux enceintes à plage complète.

Ce réglage ne peut être configuré que si l’enceinte “Avant”, “Centrale”,“Surround”, “Surround arrière” ou “Larg. avant” est réglée sur “Pleine bande”dans “Crossover”. Enceintes avant Permet de définir l’enceinte avant A/B à utiliser pour chaque mode audio.

(Défaut) : L’enceinte avant A est utilisée. B : L’enceinte avant B est utilisée. A+B : Les deux enceintes avant A et B sont utilisées.

Cette option peut être sélectionnée lorsque “Affectation des Amplis” est défini sur“13.1p + Front B”. (v p. 212) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture stéréo Sélectionnez la méthode de réglage des enceintes utilisées en mode direct à deux canaux et lecture stéréo.

Réglage Sélectionnez la méthode de réglage des enceintes utilisées en mode direct à 2 canaux et lecture stéréo. Automatique (Défaut) : Les réglages dans “Enceintes” sont appliqués. (v p. 201) Manuel : Réglez les enceintes pour la lecture 2 canaux. Effectuez les réglages suivants :

Crossover Permet de définir la fréquence maximale du signal grave reproduit par chaque canal vers le subwoofer. Pleine bande : Sélectionnez “Pleine bande” pour régler l’enceinte de manière à ce qu’elle diffuse un son à large bande. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz) Sélectionne le point de croisement pour envoyer le son de basse fréquence au subwoofer.

Lorsque “Disposition des enceintes” - “Subwoofers” dans le menu est réglésur “Non”, “Pleine bande” est réglé automatiquement. (v p. 220) Lorsque “Lecture stéréo” - “Subwoofer” est réglé sur “Non”, “Pleine bande” estautomatiquement réglé. (v p. 233) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Subwoofer Définir la présence d’un subwoofer. Oui (Défaut) : Réglage à utiliser lorsque le système comprend un subwoofer. Non : Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

Lorsque “Disposition des enceintes” - “Subwoofers” dans le menu est réglé sur “Non”, Non est réglé automatiquement. (v p. 220)

Sortie Subwoofer Permet de sélectionner les signaux basse fréquence qui sont envoyés aux sorties du subwoofer. LFE (Défaut) : Lorsque “Lecture stéréo” - “Crossover” est réglé sur “Pleine bande”, seuls les signaux LFE sont émis par le caisson de basses. De plus, lorsque “Lecture stéréo”-“Crossover” n’est pas réglé sur “Pleine bande”, le signal de gamme basse du canal avant est ajouté à la liste de signaux LFE et émis par le caisson de basses. LFE + MAIN (Principale) : Le signal de gamme basse du canal avant s’ajoute à la sortie de signal LFE du subwoofer.

Cette option peut être sélectionnée lorsque “Lecture stéréo” - “Subwoofer” est défini sur “Oui”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Extruction des basses LPF Sélectionne le point du filtre passe-bas pour l’enceinte large bande afin de copier le signal de basse fréquence vers le subwoofer. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

Ce réglage peut être configuré lorsque “Lecture stéréo” - “Crossover” est réglé sur “Pleine bande”, et que “Lecture stéréo” - “Subwoofer” est réglé sur “Oui”.

Distribution LFE Règle la quantité de signal LFE envoyé aux enceintes pleine bande avant. Arrêt (Défaut) : Les enceintes avant ne reproduisent pas les signaux LFE. –20 dB – 0 dB Règle la quantité de signal LFE envoyé aux enceintes avant

Ce réglage peut être configuré lorsque “Lecture stéréo” - “Crossover” est réglé sur “Pleine bande”, et que “Lecture stéréo” - “Subwoofer” est réglé sur “Oui”.

Distance AG / Distance AD Permet de régler la distance entre la position d’écoute et les enceintes. L’unité est “msec” si vous utilisez “Dirac Live”.

Réglez la différence de distance entre enceintes à moins de 6,00 m (19,7 ft). [En cas d’utilisation de Dirac Live]

Niveau AG / Niveau AD Ajustez le niveau de chaque canal. -12.0 dB – +12.0 dB (Défaut: 0.0 dB) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTransducteur tactile Réglez le niveau et la fréquence de coupure du filtre passe-bas lorsque vous utilisez des capteurs tactiles.

Transducteur tactile Règle l’option du capteur tactile. Activé : Active les capteurs tactiles. Désactivé (Défaut) : Désactive les capteurs tactiles.

Pour les connexions de capteurs tactiles, utilisez le connecteur PRE OUT dusubwoofer 4. Ce réglage ne peut pas être défini lorsque “Disposition des enceintes” -“Subwoofers” est réglé sur “4 enceintes”.

Niveau Règle le volume de la sortie du capteur tactile. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Les “Niveau” sont reflétées dans toutes les sources d’entrée. Si vous souhaitez régler le niveau du capteur tactile pour chaque sourced’entrée, effectuez les réglages dans “Transducteur tactile”. (v p. 124)

Filtre passebas Sélectionne la fréquence de coupure du filtre passe-bas pour la sortie du capteur tactile. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

Les “Filtre passebas” sont reflétées dans toutes les sources d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfiguration de Dirac Live Dirac Live est une solution puissante qui vous aide à tirer le meilleur parti de vos enceintes. Dirac Live et ses différentes fonctions utilisent des algorithmes de traitement acoustique issus de la recherche pour analyser votre pièce et réduire son impact sur la qualité du son, ce qui permet d’obtenir des performances d’enceintes qui seraient physiquement impossibles autrement. Vous devrez créer un compte Dirac Live et acheter une licence avant de lancer Dirac Live. Vous pouvez créer un compte et acheter une licence sur le site Web ci-dessous. www.dirac.com/marantz/ Consultez le manuel de Dirac Live Room Correction pour plus de détails sur Dirac Live. https://manuals.marantz.com/DiracLive/ALL/FR Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéseau Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau. Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche”. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique. Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc. Informations Affichage des informations sur le réseau. Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi Connexion Choisissez s’il faut connecter le réseau domestique à un réseau local sansfil ou à un LAN câblé.Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez“Filaire (Ethernet)” après la connexion d’un câble LAN.Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez“Sans fil (Wi-Fi)” et configurez le “Configuration Wi-Fi”. (v p. 238)

Connecter avec Sélectionnez la méthode de connexion au réseau domestique (LAN).Filaire (Ethernet) :Utilisez un câble LAN pour se connecterà un réseau.Sans fil (Wi-Fi)(Défaut) :Utilisez la fonction de réseau local sans fil(Wi-Fi) pour se connecter à un réseau. “Filaire (Ethernet)” est réglé lorsque “Wi-Fi” est réglé sur “Désactivé”. (v p. 244) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfiguration Wi-Fi Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l’écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à

partir de la liste des réseaux sans fil. Sélectionnez “Rescan” si le réseau est introuvable.

2. Entrez votre mot de passe et sélectionnez “OK”.

Utiliser le dispositif iOS Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil en Wi-Fi, l’appareil peut être automatiquement connecté au même réseau que votre périphérique.

1. Sélectionnez “Utiliser le dispositif iOS” sur l’écran du téléviseur.

2. Vérifiez que votre appareil iOS est connecté au routeur du réseau

local sans fil (Wi-Fi) et sélectionnez “Marantz AV 10” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...”, en bas de l’écran de configuration Wi-Fi de votre appareil iOS.

3. Tapez “Suivant” sur l’écran du périphérique iOS.

La version du micrologiciel du périphérique iOS doit prendre en charge iOS10.0.2 ou une version ultérieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Routeur WPS Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur.

2. Commutez vers le mode WPS en appuyant sur la touche WPS du

routeur auquel vous souhaitez vous connecter.

La durée pour appuyer sur la touche varie en fonction du routeur.

3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2

Manuel Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID : Entrez le nom du réseau sans fil (SSID). Sécurité : Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d’accès que vous utilisez. Mot de passe : Entrez le mot de passe.

2. Sélectionnez “Connecter” à la fin du paramétrage.

La clé par défaut de cet appareil est réglée sur “1”. Définissez la clé par défaut du routeur sur “1” pour utilisation. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglages Configurez l’adresse IP.

Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l’adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur “Marche” dans les paramètres par défaut de l’appareil.

Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l’attribution d’une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP. 000.000.000.000000.000.000.000000.000.000.000000.000.000.000Réseau/RéglagesConfigure automatiquement ou manuellement les paramètres du réseau. DHCP -Adresse IP -Masq. sous-rés. -Passerelle défaut -DNSArrêtAnnuler Enregistrer

DHCP Permet de sélectionner la manière de se connecter au réseau. Marche (Défaut) : Permet de configurer les réglages réseau automatiquement à partir de votre routeur. Arrêt : Permet de configurer les réglages réseau manuellement.

Adresse IP Régler l’adresse IP dans les limites indiquées ci-dessous.

La fonction Network Audio ne peut pas être utilisée si d’autres adresses IP sont réglées.

Masq. sous-rés. Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général “255.255.255.0”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Passerelle défaut Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

DNS Entrez l'adresse du DNS indiquée dans la documentation donnée par votre fournisseur.

Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau lesconnexions et la configuration. (v p. 77) Si vous ne savez pas vérifier une connexion internet, contactez votre ISP(Internet Service Provider) ou le fournisseur de votre ordinateur. Commande réseau Active la communication réseau en mode Veille. Arrêt en veille (Défaut) : Arrêt des fonctions réseau en veille. Toujours actif : Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau.

En utilisant la fonction de contrôle Internet, Marantz AVR Remote App ou HEOSApp, réglez le paramétrage “Commande réseau” sur “Toujours actif”. REMARQUE

Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consomme plusd’énergie en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNom convivial Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Nom convivial Sélectionnez un nom convivial à partir de la liste. Quand vous sélectionnez “Autre”, vous pouvez modifier le nom convivial selon vos préférences. Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

Vous pouvez entrer jusqu’à 30 caractères. Lors de la première utilisation, le nom convivial par défaut est “Marantz AV 10”.

Paramètres par défaut Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié. Diagnostic Permet de vérifier la connexion réseau.

Connexion physique Permet de vérifier la connexion physique du port LAN.

Erreur : Le câble LAN n’est pas connecté. Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, “Connexion Sans fil (Wi-Fi)” s’affiche.

Accès routeur Permet de vérifier la connexion entre l’appareil et le routeur.

Erreur : Échec de la communication avec le routeur. Vérifiez les paramètres du routeur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Accès Internet Permet de vérifier si cet appareil a accès à Internet (WAN).

Erreur : Échec de la connexion à Internet. Vérifiez l’environnement de connexion Internet ou les paramètres du routeur. AirPlay Réglages pour Apple AirPlay.

Nom de l'AirPlay Affiche le nom qui identifie cette unité sur les appareils Apple.

Si vous avez enregistré cette unité dans l’application Apple Home, utilisezl’application pour modifier le nom.

Panneau avant Affichage Panneau arrière Télécommande IndexSpotify Connect Commute l’accès à Spotify Connect. Marche (Défaut) : Active Spotify Connect. Arrêt : Désactive Spotify Connect. Wi-Fi et Bluetooth Active/désactive les radios Wi-Fi et Bluetooth.

Wi-Fi La fonction Wi-Fi peut être arrêtée pour éviter tout bruit affectant la qualité du son. L’utilisation d’un câble LAN pour connecter cet appareil au réseau permet une lecture avec une qualité sonore élevée. Activé (Défaut) : Active la fonction Wi-Fi. Désactivé : Désactive la fonction Wi-Fi.

Bluetooth L’arrêt des fonctions du récepteur et de l’émetteur Bluetooth réduit une source de bruit qui affecte la qualité du son, permettant une lecture de meilleure qualité. Activé (Défaut) : Active la fonction Bluetooth. Désactivé : Désactive la fonction Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCompte HEOS Effectuez les réglages Compte HEOS.Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.Le menu affiché diffère selon l’état du Compte HEOS. Vous ne vous êtes pas connecté

J'ai un compte HEOS Si vous avez déjà créé un Compte HEOS, entrez votre identifiant etvotre mot de passe pour vous connecter.

Créer un compte Si vous n’avez pas de Compte HEOS, créez un nouveau CompteHEOS.

Mot de passe oublié En cas d’oubli du mot de passe, un courriel expliquant comment leréinitialiser vous sera envoyé. Vous êtes déjà connecté

Identifiez-vous. Le Compte HEOS en cours s’affiche.

Changer l'emplacement Modifier les paramètres régionaux pour le Compte HEOS en cours.

Changer le mot de passe Modifier le mot de passe pour le Compte HEOS en cours.

Supprimer le compte Supprimer le Compte HEOS en cours.

Déconnexion Se déconnecter du Compte HEOS en cours. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGénéral Effectuer d’autres réglages. Langue Permet de régler la langue d’affichage du menu sur l’écran du téléviseur. English / Deutsch / Français / Italiano / Español / Nederlands / Svenska / Pусский / Polski(Défaut : English)

“Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran dumenu ne s’affiche pas. Suivez les instructions affichées pour procéder auxréglages.1. Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE3SOURCE en même temps pendant au moins 3 secondes.“zVideo Format <PAL>” s’affiche sur l’écran.2. Appuyez deux fois le curseur bas sur l’appareil principal.“zGUI Language <ENGLISH>” s’affiche sur l’écran.3. Utilisez le curseur gauche ou le curseur droit de l’unité principale pour régler lalangue.4. Appuyez sur ENTER sur l’appareil principal pour terminer le réglage. Manuel d'utilisation Indique l’URL et le code QR pour accéder au manuel du propriétaire enligne depuis votre appareil mobile. Émetteur Bluetooth Configurez l’émetteur Bluetooth de cet appareil.Réglé pour utiliser un casque Bluetooth pour écouter le son reproduit dansla MAIN ZONE.

Émetteurs Permet d’activer/de désactiver l’émetteur Bluetooth.Marche :Permet d’activer la fonction d’émetteurBluetooth.Arrêt(Défaut) :Permet de désactiver la fonctiond’émetteur Bluetooth.

Mode de sortie Permet de sélectionner la méthode de sortie audio.Bluetooth + HP(Valeur par défaut):Le son est transmis au casque Bluetoothet aux enceintes de la zone principale.Bluetooth uniquement:Le son est transmis uniquement aucasque Bluetooth.

Appareil raccordé Affiche le périphérique Bluetooth connecté à cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Liste des appareils

Les appareils disponibles sont affichés dans la liste une fois que vous avez lancé le mode de jumelage sur le casque Bluetooth que vous souhaitez connecter. Sélectionnez vos casques Bluetooth dans la liste pour les jumeler.

Cet appareil ne peut être jumelé qu’avec un seul casque Bluetooth à la fois. Cependant, il est possible d’enregistrer jusqu’à 8 casques Bluetooth. Passez d’un appareil enregistré à l’autre à partir de Liste des appareils dans le menu de configuration “Émetteur Bluetooth”.

Pour supprimer un appareil Bluetooth enregistré de la liste, utilisez les touches du curseur haut/bas pour le sélectionner, puis appuyez sur la touche OPTION et sélectionnez “Oubliez cet appareil”.

“Mode de sortie” peut également être configuré à partir de “Émetteur Bluetooth”dans le menu d’options. Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectéesen suivant les mêmes étapes que pour connecter un casque Bluetooth. REMARQUE

Les fonctions d’émetteur et de récepteur Bluetooth ne peuvent pas être utiliséessimultanément. Les paramètres de ce menu ne sont pas disponibles lorsque vousécoutez de la musique sur un périphérique Bluetooth dans une zone. Même lorsque “Émetteurs” est réglé sur “Marche”, vous pouvez appuyer surBluetooth sur la télécommande pour sélectionner la source “Bluetooth” et activerla fonction de récepteur Bluetooth.Pour écouter de la musique stockée sur des périphériques Bluetooth, tels que lessmartphones sur cet appareil, appuyez sur Bluetooth sur la télécommande pourcommuter la source d’entrée sur Bluetooth, puis reconnectez le périphériqueBluetooth. Les paramètres du menu pour l’émetteur Bluetooth ne sont pas disponibleslorsque cet appareil est regroupé dans l’application HEOS. Configuration de la ZONE2 / Configuration de la ZONE3 Permet de régler les paramètres de lecture audio avec un système ZONE2 et ZONE3.

Les valeurs réglées pour “Limite volume” et “Vol. allumage” s’affichent en fonctiondu réglage spécifié pour le volume “Échelle”. (v p. 178)

Graves Réglage des graves. –10 dB – +10 dB (Défaut : 0 dB)

Aigüs Réglage des aigus. –10 dB – +10 dB (Défaut : 0 dB)

Filtre passe-haut Réglages de la coupure des basse pour réduire la distorsion des basses. Marche : Les basses sont atténuées. Arrêt (Défaut) : Les basses ne sont pas atténuées. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Niveau canal Gauche L Ajuster le niveau du canal gauche. -12 dB – +12 dB (Défaut : 0 dB)

Niveau canal Droit R Ajuster le niveau du canal droit. -12 dB – +12 dB (Défaut : 0 dB)

Canal Régler si la lecture est en stéréo ou monaurale. Stéréo (Défaut) : Sélectionner la sortie stéréo. Mono : Sélectionner la sortie monaurale.

Audio HDMI (ZONE2 uniquement) Sélectionne le format du signal audio pour la lecture d’une source HDMI dans ZONE2. Via (Défaut) : Le signal audio HDMI passe par cette unité vers l’appareil dans la ZONE2. PCM : L’entrée du signal audio HDMI dans cet appareil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes.

L’entrée du signal audio HDMI dans cet appareil est converti en un signal PCM qui peut être émis depuis les connecteurs ZONE2 PRE OUT.

Lorsque la même source d’entrée est réglée pour la MAIN ZONE et la ZONE2, le PCM 2 canaux est utilisé pour le son de la MAIN ZONE également. Cependant, il se peut que ce réglage ne permette pas de convertir le signal de certains périphériques de lecture en un signal PCM.

Niveau volume Réglez le niveau de sortie du volume. Variable (Défaut) : Le volume peut être réglé. 1 – 98 (–79 dB – 18 dB) : Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 178) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Limite volume Réglages de volume maximum. 60 – 80 (–20 dB – 0 dB) (Défaut : 70 (-10 dB)) Arrêt : Ne pas utiliser de volume maximum.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 248)

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 178)

Vol. allumage Définit le niveau de volume initial lorsque l’appareil est mis sous tension. Dernière (Défaut) : Règle le niveau de mise sous tension sur le dernier niveau de volume utilisé. Sourdine : Règle le niveau de mise sous tension sur le niveau de sourdine. 1 – 98 (–79 dB – 18 dB) : Règle un niveau de mise sous tension spécifique.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 248)

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 178)

Niveau sourdine Règle la quantité d’atténuation lorsque la sourdine est activée. Complet (Défaut) : Règle le niveau de sourdine sur la sourdine totale (aucun son). -40 dB : Règle le niveau de sourdine à 40 dB plus bas que le niveau de volume actuel. -20 dB : Règle le niveau de sourdine à 20 dB plus bas que le niveau de volume actuel. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRenommer zone Changez le titre d’affichage de chaque zone selon votre choix.

MAIN ZONE / ZONE2 / ZONE3

Paramètres par défaut : Le réglage par défaut est restauré pour éditer le nom de zone.

Vous pouvez entrer jusqu’à 10 caractères. Sélect. choix Configure les paramètres de “Sélect. choix” et le nom d’affichage.

Nom Changez le Nom qui s’affiche sur l’écran du téléviseur pour celui que vous préférez.

Vous pouvez entrer jusqu’à 16 caractères.

Source d'entrée/Volume Principal/Mode son/ Niveau des canaux/Paramètres Audyssey/M- DAX/Sortie vidéo HDMI/Contenu de la lecture/ Présélection des HP/Toutes zones stéréo/ Partage audio de la TV/Dirac Live Activé (Valeur par défaut) : Les paramètres actuels sont enregistrés lorsque la Sélect. choix est enregistrée. En outre, lorsque la Sélect. choix est appelée, le contenu des paramètres enregistrés est rappelé. Désactivé : Les paramètres ne sont pas enregistrés lorsque Sélect. choix est enregistrée. En outre, lorsque la Sélect. choix est appelée, le contenu des paramètres enregistrés n’est pas appelé. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 “Sélect. choix” peut être configuré pour chaque Sélect. choix.

Lorsque “Source d'entrée” est “Désactivé”, les informations de sélection vidéo ne sont pas non plus enregistrées/rappelées. Sortie Trigger 1 / Sortie Trigger 2 Sélectionnez les conditions d’activation du déclenchement. Pour plus de détails sur la manière de connecter la prise DC OUT, voir “Prises DC OUT” (v p. 83).

Lors du réglage de la zone (MAIN ZONE / ZONE2 / ZONE3) L’activation de la Sortie Trigger se fait par l’intermédiaire d’un lien à l’alimentation de la zone réglée sur “Marche”.

Lors du réglage de la source d’entrée Activez le déclenchement si la source d’entrée réglée sur “Marche” est sélectionnée.

Lors du réglage de la sortie HDMI Active le déclenchement si la sortie HDMI “Marche” est sélectionné. Marche : Activez le Trigger dans ce mode. Arrêt : N’activez pas le Trigger dans ce mode. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVeille auto Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille.

MAIN ZONE Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu. 60 min : L’appareil passe en mode veille au bout de 60 minutes. 30 min : L’appareil passe en mode veille au bout de 30 minutes. 15 min (Défaut) : L’appareil passe en mode veille au bout de 15 minutes. Arrêt : L’appareil ne passe pas automatiquement au mode veille.

ZONE2 / ZONE3 Lorsqu’il n’y a aucune opération pendant une certaine période de temps définie ici, l’appareil se met automatiquement hors tension même s’il y a une entrée audio ou vidéo. 8 heures : Mets la ZONE2/ZONE3 en état de veille au bout d’environ 8 heures. 4 heures : Mets la ZONE2/ZONE3 en état de veille au bout d’environ 4 heures. 2 heures : Mets la ZONE2/ZONE3 en état de veille au bout d’environ 2 heures. Arrêt (Défaut) : Ne met pas automatiquement la ZONE2/ ZONE3 en état de veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPanneau avant Règle les configurations de l’affichage du volet avant.

Luminance Permet de régler la luminosité de l’écran du panneau avant. Clair (Défaut) : Règle l’écran du panneau avant sur pleine luminosité. Atténuer : Règle l’écran du panneau avant sur une luminosité à 50 %. Sombre : Règle l’écran du panneau avant sur une luminosité à 25 %. Arrêt : Éteint l’écran du panneau avant jusqu’à ce que les commandes soient activées.

Vous pouvez également ajuster l’affichage en tournant la molette DIMMER surl’appareil principal.

Témoins des canaux Permet de régler s’il faut utiliser l’affichage de signal d’entrée ou l’affichage de signal de sortie pour indiquer le canal à l’écran. Entrées : Utilise l’affichage du signal d’entrée pour indiquer le canal à l’écran. Sortie (Défaut) : Utilise l’affichage du signal de sortie pour indiquer le canal à l’écran.

Luminance Règle la luminosité de l’éclairage. Automatique (Défaut) : Utilise le même réglage de luminosité que les écrans. Clair : Règle l’éclairage sur la luminosité maximale. Atténuer : Règle l’éclairage sur la luminosité à 50 %. Sombre : Règle l’éclairage sur la luminosité à 25 %. Arrêt : Désactive l’éclairage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMicrologiciel Vérifie les dernières informations sur les mises à jour du micrologiciel et met à jour le micrologiciel.

Vérifier mise à jour Vérifier pour les mises à jour du micrologiciel. Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée. Màj maintenant : Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran. Mettre à jour plus tard : Mettre à jour plus tard.

Cet appareil relance automatiquement la mise à jour si la mise à jour échoue.S’il n’est pas possible d’effectuer encore une mise à jour, le message “UpdateError” apparaît sur l’affichage, suivi de l’un des messages suivants. Consultez“Dépistage des pannes” – “Mise à jour des messages d’erreur” pour del’information sur les messages d’erreur de mise à jour. (v p. 286) Vérifiez lesconditions en fonction du message et réessayez d’effectuer la mise à jour. Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglésur “Arrêt”.

Mise à jour auto Active les mises à jour automatiques afin que les mises à jour des fonctionnalités soient automatiquement téléchargées et installées lorsque l’appareil est en mode veille.

Mise à jour auto Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille. Marche : Active les Mises à Jour Automatiques. Arrêt (Défaut) : Désactive les Mises à Jour Automatiques.

Fuseau horaire Changer le fuseau horaire. Définir le fuseau horaire qui correspond à votre zone géographique.

Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglésur “Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Autorise mise à jour Activez ou désactivez les mises à jour pour cet appareil. Marche (Défaut) : Permet à cet appareil de recevoir des mises à jour. Arrêt : Empêche cet appareil de recevoir une mise à jour.

Ce paramètre cause des incompatibilités entre l’appareil et HEOS App. Remarques concernant l’utilisation de “Mettre à jour” et “Ajoutez nouvelle option”

Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (v p. 77)

Ne coupez pas l’alimentation tant que la mise à jour n’est pas terminée.

Environ 1 heure est nécessaire pour que la procédure de mise à jour soit terminée.

Lorsque la mise à jour démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la mise à jour. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.

En cas d’échec de la mise à jour, appuyez sur la touche X de l’appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le. Après environ 1 minute, “Please wait” apparait à l’écran et la mise à jour redémarre. Si l’erreur se répète, vérifiez l’environnement du réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexInformations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Audio Affiche les informations audio pour MAIN ZONE. Mode son : Le mode audio actif s’affiche. Signal d'entrée : Le type de signal d’entrée s’affiche. Format : Le nombre de canaux de signal d’entrée (présence de canaux avant, surround, LFE) s’affiche. Fréq. échantillonage. : La fréquence d’échantillonnage du signal d’entrée s’affiche. Décalage : La valeur de correction de la normalisation des dialogues s’affiche. Drapeau : Il s’affiche en entrant les signaux avec canal surround arrière. “MATRIX” s’affiche avec les signaux d’entrée DTS- ES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

Vidéo Affiche les signaux d’entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE. Infos signal HDMI Résolutions / HDR / Espace couleurs / Profondeur pixel / ALLM / QFT / Débit FRL Moniteur HDMI 1 / Moniteur HDMI 2 Interface / HDR / Résoluti. support. / Fonctions améliorées / Déb.Max.FRL

A ou B peut être affiché à la fin de la résolution. A représente la vidéo noncompressée et B représente la vidéo compressée. Reportez-vous à la section “À propos de HDMI” pour plus d’informations surALLM, QFT et FRL. (v p. 292)

ZONE Permet d’afficher des infos sur les réglages actuels. MAIN ZONE : Cet élément présente des infos sur les réglages de la MAIN ZONE. L’information affichée est différente en fonction de la source d’entrée. ZONE2/3 : Cet élément présente des informations sur les réglages de la ZONE2 et de la ZONE3. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Micrologiciel Version : Affiche les informations relatives au micrologiciel actuel. DTS Version : Affiche la version DTS en cours.

Notification Affiche et règle les notifications. De même, permet d’afficher ou non la notification lorsque l’alimentation est sous tension. Alertes de notification Marche (Défaut) : Des messages de notification sont affichés. Arrêt : Les messages de notification ne sont pas affichés.

En appuyant sur INFO sur la télécommande, l’écran affiche des informations telles que le nom de la source d’entrée, le volume, le nom du mode sonore, les signaux d’entrée/sortie vidéo et d’autres informations. Le Taux FRL est affiché lorsque le réglage “Format signal 4K/8K” de cet appareil est “8K Amélioré” et que le téléviseur connecté supporte le mode de transmission FRL. EXT

Dolby TrueHDSOUND Dolby Audio - TrueHD + DSurrRésolutions HDR Espace couleursProfondeur pixelDébit FRL Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDonnées d'utilisation Pour nous aider à améliorer nos produits et le service client, Marantz collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d’entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Marantz ne transmettra jamais les informations collectées à des parties tierces. Oui : Ils fournissent des informations sur l’état du fonctionnement de cet appareil. Non : Ne fournit pas d’informations sur l’état de fonctionnement de cet appareil. Sauveg. & charger Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB.

Utilisez un dispositif de mémoire USB qui dispose d’au moins 128 Mo d’espacelibre et qui est formaté en FAT32. Il est possible que les données ne puissents’Enregitrer/se Charger correctement dans certains dispositifs de mémoire USB. L’Enregistrement/le Chargement des données peut prendre jusqu’à 10 minutes.Ne coupez pas l’alimentation jusqu’à ce que le processus soit terminé.

Sauvegarder Configuration Le paramétrage de l’appareil actuel est enregistré sur le dispositif mémoire USB. Lorsque le paramétrage est enregistré correctement, “Saved” apparaît sur l’écran et le fichier “config.avr” est créé sur le dispositif mémoire USB.

Ne modifiez pas le nom de fichier du fichier créé. Cela empêchera ainsi lefichier d’être reconnu comme un fichier de paramétrage lors de la restauration.

Charger Configuration Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, “Loaded” s’affiche sur l’écran et l’unité redémarre automatiquement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVerrou de config. Protection des réglages contre toute modifications involontaire.

Verrouillez Marche : Activer la protection. Arrêt (Défaut) : Désactiver la protection.

Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”. REMARQUE

Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage nes’affiche à l’exception de “Verrou de config.”. Réinitialiser Restaure le réglage aux valeurs d’usine par défaut. Vous pouvez appliquer l’initialisation à l’ensemble des réglages de l’appareil ou aux réglages du réseau uniquement.

Tous les réglages Tous les réglages sont réinitialisés aux valeurs d’usine par défaut.

Paramètres réseau Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut.

Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. &charger” dans le menu pour enregistrer et restaurer les détails des diversparamétrages configurés de l’appareil. (v p. 258) L’opération de “Réinitialiser” peut être également effectuée par le biais de latouche sur l’appareil principal. Pour plus de détails sur la réinitialisation de tous lesréglages aux valeurs d’usine par défaut, voir “Réinitialisation des réglagesd’usine” (v p. 287), et pour plus de détails sur la réinitialisation des réglage duréseau aux valeurs d’usine par défaut, voir “Réinitialisation des réglages duréseau” (v p. 288). REMARQUE

Ne débranchez pas l’alimentation, ni ne mettez l’appareil hors tension au cours del’initialisation des réglages du réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage du rétro-éclairage de la télécommande SETUP Touche lumineuse Vous pouvez mettre hors tension le rétro-éclairage de la télécommande. Le rétro-éclairage est défini dans les réglages par défaut. Désactivation du rétro-éclairage

Maintenez enfoncées les touches SETUP et Lightjusqu’à ce que les témoins MAIN, Z2 et Z3 sur latélécommande clignotent en vert, puis relâchez. La fonction de rétro-éclairage peut être activée en exécutant à nouveau l’étape 1alors que la fonction de rétro-éclairage est désactivée.Contents Connexions Lecture Réglages Conseils Annexe Panneau avantAffichagePanneauarrièreTélécommande IndexSpécification de la zone utilisée avec la télécommande SETUP MAIN

Pour éviter toute fausse manoeuvre accidentelle, vous pouvez définir lazone pour laquelle la télécommande est utilisée.

Appuyez et maintenez enfoncée soit les touches MAIN, Z2 ou Z3 et SETUP en même temps jusqu’à ce que les voyants MAIN, Z2 et Z3 se mettent clignoter en vert. MAIN : Si vous utilisez seulement MAIN ZONEZ2: Si vous utilisez MAIN ZONE et ZONE2 (Défaut) :Si vous utilisez MAIN ZONE, ZONE2 etZONE3 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Conseils Je souhaite que le volume ne soit pas trop fort par erreur 263 Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension 263 Je souhaite avoir le subwoofer toujours en sortie audio 263 Je souhaite une meilleure clarté des voix dans les films 263 Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 263 Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 263 Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle 264 Je souhaite associer une vidéo à la musique actuelle 264 Je souhaite ignorer les sources d’entrée inutilisées 264 Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. 264 Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 264 Dépistage des pannes L’alimentation ne se met pas sous/hors tension 266 Les opérations ne peuvent pas être effectuées via la télécommande 267 L’affichage sur cet appareil n’affiche rien 267 Aucun son n’est émis 268 L’audio souhaité n’est pas émis 269 Le son est interrompu ou on entend des bruits 273 Aucune vidéo ne s’affiche sur le téléviseur 274 L’écran du menu ne s’affiche pas sur le téléviseur 276 La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale 276 Impossible de lire AirPlay 277 Impossible de lire les dispositifs mémoire USB 278 Impossible de lire le Bluetooth 279 Impossible de lire la radio Internet 281 Impossible de lire les fichiers musiques sur le PC ou le NAS 282 Plusieurs services en ligne ne peuvent pas être lus 283 La fonction HDMI Contrôle ne fonctionne pas 283 Impossible de se connecter à un réseau local sans fil 284 Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement 285 Mise à jour des messages d’erreur 286 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConseils Je souhaite que le volume ne soit pas trop fort par erreur

Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (“Volume” (v p. 178), “Limite volume” (v p. 249)) Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol. allumage” dans le menu. Vous pouvez définir ceci pour chaque zone. (“Volume” (v p. 178), “Vol. allumage” (v p. 249)) Je souhaite avoir le subwoofer toujours en sortie audio

En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Sortie Subwoofer” dans le menu est réglé sur “LFE + MAIN (Principale)”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 229) Je souhaite une meilleure clarté des voix dans les films

Sélectionnez un réglage qui rend le dialogue plus facile à écouter dans le menu option “Amélior. Dialogues”. (v p. 120) Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (v p. 180) Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 181) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexJe souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle

”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute. (v p. 201) Je souhaite associer une vidéo à la musique actuelle

Réglez “Sélect. Vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique en cours à votre source vidéo souhaitée provenant d’un boîtier décodeur ou un Blu-ray, etc. tout en écoutant de la musique depuis un CD, une cellule phono, HEOS, USB ou Bluetooth. (v p. 125) Je souhaite ignorer les sources d’entrée inutilisées

Réglez les sources d’entrée sur “Masquer les sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites pivoter la sélecteur INPUT de cet appareil. (v p. 199) Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

Réglez “Toutes zones stéréo” dans le menu d’options sur “Démarrer”. Vous pouvez lire dans une autre pièce (ZONE2, ZONE3) la musique qui est jouée au même moment dans MAIN ZONE. (v p. 126) Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez “Mode vidéo” dans le menu sur “Jeu”. (v p. 190) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si les étapes 1 à 3 ci-dessus n’améliorent pas le problème, redémarrer l’appareil peut améliorer le problème. Continuez d’appuyer sur la touche X sur l’appareil jusqu’à ce que “Restart” s’affiche à l’écran, ou retirez et rebranchez le cordon d’alimentation de l’appareil. Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexL’alimentation ne se met pas sous/hors tension L’appareil ne s’allume pas.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 84) L’appareil se met automatiquement hors tension.

La minuterie sommeil est réglée. Mettez l’appareil sous tension. (v p. 143)

“Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”. (v p. 252) L’appareil ne s’éteint pas lorsque vous appuyez sur le bouton de mise sous tension. “ZONE2 On” ou “ZONE3 On” apparaît sur l’écran.

L’alimentation dans la ZONE2 ou la ZONE3 est activée. Pour couper l’alimentation de l’appareil (en veille), appuyer soit sur la touche ZONE2 ON/OFF ou ZONE3 ON/OFF sur l’appareil, ou appuyez sur le bouton POWER X après avoir appuyé sur la touche Z2 ou Z3 de la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLes opérations ne peuvent pas être effectuées via la télécommande Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. (v p. 10)

Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. (v p. 10)

Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

Insérez les piles en respectant la polarité indiquée par les repères q et w. (v p. 10)

Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.

La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone à utiliser. (v p. 168)

Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil. L’affichage sur cet appareil n’affiche rien L’écran est éteint.

Paramétrez l’option “Ecran” - “Luminance” du menu sur tout autre choix que “Arrêt”. (v p. 253)

Lorsque le mode audio est réglé sur “Pure Direct”, l’affichage est hors tension. (v p. 130) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucun son n’est émis Aucun son n’est transmis aux enceintes.

Vérifiez les connexions de tous les appareils. (v p. 43)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Vérifiez le branchement des enceintes et les configurations. (v p. 48)

Vérifiez les branchements pour les connecteurs PRE OUT. (v p. 43)

Vérifiez si le périphérique audio est mis sous tension. (v p. 66)

Vérifiez qu’une source d’entrée correcte est sélectionnée. (v p. 86)

Annulez le mode de sourdine. (v p. 87)

Vérifiez le réglage de la borne d’entrée audio numérique. (v p. 196)

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.

Lorsqu'un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas émis par la borne d’enceintes et le connecteur PRE OUT.

Le son est transmis à votre casque Bluetooth, mais pas aux enceintes ni aux pré-sorties lorsque “Mode de sortie” est réglé sur “Bluetooth uniquement”. Remplacez “Mode de sortie” par “Bluetooth + HP” pour sortir le son de votre casques Bluetooth ainsi que de vos enceintes ou pré-sorties. (v p. 246) Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D.

Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis. Effectuez une connexion audio séparée. Aucun son ne sort lorsque l’entrée est définie sur Tuner.

Cet appareil n’est pas équipé d’un tuner FM/AM intégré. Connectez un tuner externe sur les entrées TUNER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexL’audio souhaité n’est pas émis Le volume n’augmente pas.

Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu. (v p. 178)

Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure. Aucun son n’est transmis lors de l’utilisation de la connexion HDMI.

Vérifiez la connexion des connecteurs HDMI. (v p. 67)

Lors d’émission de signaux HDMI audio depuis les enceintes d’un amplificateur de puissance connecté à cet appareil, réglez “Sortie audio HDMI” dans le menu sur “AVP”. Pour émettre depuis le téléviseur, réglez-le sur “TV”. (v p. 185)

Lors de l’utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l’amplificateur AV sur le téléviseur. (v p. 142) Lorsqu’un téléviseur compatible avec la fonction eARC est connecté, le son du téléviseur n’est pas émis par le haut-parleur raccordé à cet appareil.

La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu’eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d’informations, consultez le mode d’emploi de votre téléviseur.

Assurez-vous que la source d’entrée de cet appareil est “TV Audio”.

La fonction eARC n’est pas opérationnelle lorsque la borne d’entrée HDMI est réglée sur la source d’entrée “TV Audio”. Pour activer la fonction eARC, annulez le réglage de la borne d’entrée HDMI, puis redémarrez cet appareil et le téléviseur. (v p. 197) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucun son n’est transmis à une enceinte spécifique.

Vérifiez que les câbles PRE OUT et les câbles des enceintes sont correctement connectés.

Vérifiez qu’une sélection autre que “Non” est réglée pour le réglage “Disposition des enceintes” dans le menu. (v p. 212)

Vérifiez le réglage “Affectation des Amplis” dans le menu. (v p. 212)

Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer.

Le son n’est pas émis par l’enceinte surround arrière si “Virtualisation d'enceintes” est réglé sur “Marche” lorsque “Disposition des enceintes” - “Surround arrière” est réglé sur “1 enceinte” dans le menu. (v p. 172)

Le son n’est pas émis par l’enceinte avant large si “Virtualisation d'enceintes” est réglé sur “Marche”. (v p. 172)

Lorsque “Disposition des enceintes” - “Surround arrière” est réglé sur “2 enceintes”, “Disposition des enceintes” - “Centrale” est réglé sur “Oui”, et le mode audio est réglé sur “IMAX DTS”, le son surround est émis par l’enceinte surround arrière. L’audio n’est pas sorti à partir du haut-parleur surround. (v p. 213) Aucun son n’est émis par le subwoofer.

Vérifiez les connexions du subwoofer.

Réglez “Disposition des enceintes” - “Subwoofers” dans le menu sur “1 enceinte”, “2 enceintes”, “3 enceintes” ou “4 enceintes”. (v p. 220)

Quand “Crossover” - “Avant” dans le menu est réglé sur “Pleine bande”, en fonction du signal d’entrée et du mode audio, il est possible qu’aucun son ne soit transmis au subwoofer. (v p. 227)

Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun son ne soit transmis du subwoofer. (v p. 229)

Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Sortie Subwoofer” sur “LFE + MAIN (Principale)”. (v p. 229) Le son DTS n’est pas émis.

Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”. Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus.

Effectuez les connexions HDMI. (v p. 71)

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est réglé par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexIl est impossible de sélectionner le mode DTS Neural:X.

Il est impossible de sélectionner DTS Neural:X lorsque vous utilisez le casque. Le mode Dolby Surround ne peut pas être sélectionné.

Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs. Impossible de sélectionner IMAX DTS:X.

IMAX DTS:X et IMAX DTS ne peuvent être sélectionnés, mais DTS:X et DTS peuvent être sélectionnés, lorsque le casque est utilisé. Il n’est pas possible de sélectionner d’autres modes audio que “Stereo” ou “Direct”.

Vous ne pouvez sélectionner que “Stereo” ou “Direct” comme mode audio si vous entrez des signaux Headphone:X. Audyssey MultEQ

et Audyssey LFC™ ne peuvent pas être sélectionnés.

Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey

et Audyssey LFC™ ne peuvent pas être sélectionnés lorsque le mode sonore est réglé sur “DTS Virtual:X” ou lorsque le mode sonore contient le nom “+ Virtual:X”.

Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs. Dirac Live ne peut pas être sélectionné.

Cette option ne peut pas être sélectionnée si vous n'avez pas effectué Dirac Live Room Correction. “Configuration de Dirac Live” (v p. 236)

Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation du casque.

Dirac Live ne peut pas être utilisé lorsque les réglages de “Disposition des enceintes” sont différents de ceux qui ont été utilisés lors de l’exécution de Dirac Live Room Correction. Impossible de sélectionner “M-DAX”.

Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “M-DAX” est inopérante. (v p. 177)

Basculez sur un mode audio autre que “Direct” ou “Pure Direct”. (v p. 130) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucun son n’est émis de PRE OUT pour ZONE2/ZONE3.

Dans ZONE2/ZONE3, l’audio peut être lu lorsque l’entrée des signaux des bornes numériques (OPTICAL/COAXIAL) est au format PCM 2 canaux.

Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour lire l’audio dans ZONE2 sans tenir compte du format du signal d’entrée, réglez “Audio HDMI” dans le menu sur “PCM”. En fonction du dispositif de lecture, l’audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur “PCM (2ch)” sur le dispositif de lecture. (v p. 248)

Lors de l’écoute d'un fichier audio depuis un périphérique Bluetooth en ZONE2/ZONE3, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 30 m. Les réglages du mode sonore ne sont pas disponibles lorsque vous utilisez un casque Bluetooth. Les paramètres du menu audio ne sont pas non plus disponibles.

Cet appareil ne peut pas modifier le mode sonore ou les paramètres du menu audio pour la sortie audio vers le casque Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLe son est interrompu ou on entend des bruits Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.

La vitesse de communication réseau est lente ou la station radio est occupée. Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l’iPhone et cet appareil. Les sons semblent distordus.

Baissez le volume. (v p. 87) Le son est coupé lors de l’utilisation d’une connexion Wi-Fi.

La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les fours à micro-ondes, les téléphones sans fil, les contrôleurs de jeux sans fil ainsi que d’autres appareils du réseau local sans fil. L’utilisation de ces appareils en même temps que cet appareil peut provoquer une coupure de la lecture en raison d’une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes. (v p. 77) - Installez les appareils qui provoquent des interférences à l’écart de cet appareil. - Mettez hors tension les appareils qui provoquent des interférences. - Modifiez les paramètres du canal du routeur auquel cet appareil est connecté. (Consultez le manuel d’instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.) - Passez à une connexion LAN câblé.

Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé. (v p. 238) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucune vidéo ne s’affiche sur le téléviseur Aucune image ne s’affiche.

Vérifiez les connexions de tous les appareils. (v p. 67)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil. (v p. 196)

Vérifiez que la source d’entrée correcte est sélectionnée. (v p. 86)

Vérifiez le réglage de la borne d’entrée vidéo. (v p. 196)

Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (v p. 256)

Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (v p. 293)

Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP

Le signal HDMI ne peut pas être converti en signal analogique. (v p. 294)

Pour lire une vidéo 4K utilisez un “High Speed HDMI Cable” ou “High Speed HDMI Cable with Ethernet”. Pour obtenir une plus grande fidélité avec les vidéos 4K, il est recommandé d’utiliser un “Premium High Speed HDMI Cables” ou “Premium High Speed HDMI Cables with Ethernet” possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l’emballage du produit.

Utilisez un “Ultra High Speed HDMI cable” certifié pour profiter d’une vidéo 8K ou 4K 120 Hz. Si vous utilisez un autre câble HDMI, la vidéo peut ne pas s’afficher ou d’autres problèmes peuvent survenir. Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D.

Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (v p. 293) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est utilisé. Lors de l’utilisation de HDMI ZONE2, la sortie vidéo dans MAIN ZONE est interrompue.

Lorsque ZONE2 fonctionne avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, la vidéo dans MAIN ZONE peut être interrompue. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexL’écran du menu ne s’affiche pas sur le téléviseur L’écran du menu ou l’écran d’informations d’état ne s’affiche pas sur le téléviseur.

Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Certains types de signaux HDR - Certains types de contenu de jeux - Vidéo compressée

Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information de statut ne s’affiche pas correctement. (v p. 257)

En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas. Basculez sur un mode audio autre que le mode pure direct. (v p. 129)

Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. (v p. 195) La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale La couleur de l’écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

L’exécution d’opérations sur cet appareil pendant la lecture d’un signal Dolby Vision peut provoquer une variation de l`affichage de la couleur de l’écran du menu et du contenu des opérations. Il s’agit d’une caractéristique du signal Dolby Vision et non d’un dysfonctionnement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire AirPlay L’icône AirPlay n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad.

Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil. (v p. 77)

Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente. Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.

La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay sur l’écran iTunes ou de l’iPhone / iPod touch / iPad et sélectionnez cet appareil. (v p. 115) L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad.

Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.

Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la distance du point d’accès LAN sans fil. iTunes ne peut pas être lu via la télécommande.

Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire les dispositifs mémoire USB Le dispositif mémoire USB n’est pas reconnu.

Déconnectez et reconnectez le dispositif mémoire USB. (v p. 76)

Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.

Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.

Le périphérique de stockage USB doit être formaté en “FAT32” ou “NTFS”.

Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur. Les fichiers sur le dispositif mémoire USB ne s’affichent pas.

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 88)

Cet appareil est capable d’afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.

Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent. Les périphériques iOS et Android ne sont pas reconnus.

Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android. Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (v p. 296)

Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire le Bluetooth Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec le profil A2DP.

Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau. Il est impossible de connecter des smartphones et autres appareils Bluetooth.

Il est impossible de connecter des smartphones et autres appareils Bluetooth lorsque “Émetteurs” est configuré sur “Marche”. Appuyez sur la touche Bluetooth de la télécommande pour commuter la source d’entrée sur Bluetooth, puis connectez l’appareil. (v p. 246) Impossible de connecter des écouteurs Bluetooth.

Rapprochez le casque Bluetooth de cet appareil.

Mettez le casque Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Accédez à “Général” - “Émetteur Bluetooth”, et configurez “Émetteurs” sur “Marche” dans le menu. (v p. 246)

Assurez-vous que cet appareil n’est pas déjà connecté à un autre casque Bluetooth. Vérifiez le casque Bluetooth actuellement connecté en appuyant sur INFO sur la télécommande ou sur le bouton STATUS de l’appareil. Déconnectez le casque Bluetooth connecté avant de connecter celui que vous voulez utiliser.

Les écouteurs Bluetooth ne peuvent pas être connectés si Bluetooth est utilisé comme source d’entrée dans une zone.

Le casque Bluetooth ne peut pas être connecté si cet appareil est regroupé dans l’application HEOS. Retirez cet appareil du groupe pour permettre la connexion du casque Bluetooth.

Le casque Bluetooth ne peut pas se connecter à cet appareil s’il n’est pas compatible avec le profil A2DP.

La connexion et le fonctionnement ne sont pas garantis pour tous les appareils compatibles Bluetooth.

Cet appareil ne peut se connecter qu’à un seul casque Bluetooth à la fois. Toutefois, il est possible d’enregistrer jusqu’à 8 casques Bluetooth. Vous pouvez commuter entre des appareils enregistrés depuis “Liste des appareils” dans le menu “Émetteur Bluetooth”. (v p. 246) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLe son est coupé.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Reconnectez le périphérique Bluetooth. Le son est coupé ou un bruit se produit lors de l’utilisation d’un casque Bluetooth.

Rapprochez le casque Bluetooth de cet appareil.

Supprimez tout obstacle entre le casque Bluetooth et cet appareil.

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Nous vous recommandons d’utiliser un LAN câblé pour connecter cet appareil et d’autres appareils.

Le Bluetooth transmet sur la bande de 2,4 GHz, ce qui peut interférer avec le Wi-Fi transmis sur cette bande. Connectez cet appareil et d’autres appareils au réseau Wi-Fi sur une bande de 5 GHz si votre routeur Wi-Fi le permet. Le son est en retard sur mon casque Bluetooth.

Cet appareil ne peut pas régler le retard audio sur le casque Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire la radio Internet Aucune liste des stations ne s’affiche.

Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la connexion. (v p. 77)

Effectuez le mode de diagnostic réseau. Impossible de lire la Radio Internet.

La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC. (v p. 299)

La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.

L’adresse IP n’est pas correctement réglée. (v p. 240)

Vérifiez si le routeur est sous tension.

Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet appareil. (v p. 240)

Pour obtenir l’adresse IP manuellement, réglez l’adresse IP sur cet appareil. (v p. 240)

Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio. (v p. 100)

La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service. Impossible de se connecter aux stations radio favorites.

La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire les fichiers musiques sur le PC ou le NAS Impossible de lire les fichiers contenus sur un ordinateur.

Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (v p. 298)

Les fichiers protégés ne peuvent pas être lus sur cet appareil.

Le port USB de cet appareil ne peut pas être utilisé pour le branchement d’un ordinateur.

Les paramètres de partage média sur le serveur ou NAS ne prennent pas en charge cet appareil. Changez les paramètres pour la prise en charge de cet appareil. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le serveur ou NAS. Impossible de trouver le serveur ou de s’y connecter.

Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du routeur.

L’ordinateur n’est pas activé. Mettez l’ordinateur en marche.

Le serveur n’est pas actif. Activez le serveur.

L’adresse IP de cet appareil est incorrecte. Vérifiez l’adresse IP de cet appareil. (v p. 237) Impossible de lire les fichiers musiques sur le PC.

Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau. (v p. 77) Les fichiers sur le PC ou le NAS s’affichent.

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 298) Impossible de lire la musique contenue sur un stockage NAS.

Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.

Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.

Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPlusieurs services en ligne ne peuvent pas être lus Plusieurs services en ligne ne peuvent pas être lus.

Le service en ligne peut avoir été interrompu. La fonction HDMI Contrôle ne fonctionne pas La fonction HDMI Contrôle ne fonctionne pas.

Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. (v p. 187)

Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (v p. 142)

Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (v p. 142)

Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (v p. 142)

La borne HDMI OUT MONITOR 2 n’est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI OUT MONITOR 1 pour la connexion au téléviseur. (v p. 67) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de se connecter à un réseau local sans fil Accès au réseau impossible.

Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n’ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil. (v p. 239)

Réduisez la distance entre le point d’accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d’accès n’est pas obstruée avant d’essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d’autres points d’accès réseau aussi loin que possible.

Configurez le paramétrage du canal du point d’accès à l’écart des canaux qui sont en cours d’utilisation par d’autres réseaux.

Cet appareil n’est pas compatible EP (TSN). Connexion à Routeur WPS impossible.

Vérifiez que le mode WPS du routeur fonctionne.

Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche “ Connecter ” affiché sur l’écran TV, dans les 2 minutes.

Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le type de cryptage sur “Aucun”, “WPA-PSK (AES)” ou WPA2-PSK (AES). (v p. 239)

Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l’aide de la touche WPS sur le routeur. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion. Connexion au réseau à l’aide de l’iPhone/iPod touch/iPad impossible.

Effectuez une mise à niveau vers la dernière version du micrologiciel de l’iPhone/iPod touch/iPad.

Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 10.0.2 ou une version ultérieure doit être pris en charge. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement Lors de l’utilisation de MAIN ZONE, la sortie vidéo est interrompue dans HDMI ZONE2.

Avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vidéo peut être interrompue dans HDMI ZONE2. Lors de l’utilisation de HDMI ZONE2, aucun(e) vidéo ou audio n’est émis(e) du téléviseur dans ZONE2.

Assurez-vous que ZONE2 est sous tension. (v p. 160)

Vérifiez la source d’entrée pour ZONE2. (v p. 160)

Dans ZONE2, la lecture est uniquement possible lorsque les signaux d’entrée sont des signaux HDMI.

Lorsque le téléviseur ne prend pas en charge le format audio d’entrée, aucun son n’est émis. Réglez le format audio sur “PCM” sur le dispositif de lecture. Vous pouvez également régler “Configuration de la ZONE2” - “Audio HDMI” dans le menu sur “PCM”. (v p. 248)

Lorsque le téléviseur n’est pas compatible avec la résolution de la sortie d’entrée, aucune vidéo n’est émise. Réglez la résolution de sortie sur le dispositif de lecture sur une résolution compatible avec le téléviseur. Lors de l’utilisation de HDMI ZONE2, l’audio MAIN ZONE est lu en tant que PCM.

Lorsque la même source d’entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des spécifications du téléviseur dans ZONE2. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMise à jour des messages d’erreur Si une mise à jour est interrompue ou échoue, un message d’erreur s’affiche. Affichage Description Connection failed. Please check your network, then try again. La connexion réseau est instable. La connexion au serveur a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Update failed. Please check your network, then try again. Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Please check your network, unplug and reconnect the power cord, and try again. La mise à jour a échoué. Maintenez enfoncée la touche X de l’appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le. La mise à jour redémarre automatiquement. Please contact customer service in your area. Cet appareil est peut-être endommagé. Contactez le centre de service client de votre région. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéinitialisation des réglages d’usine Si les témoins du mode d’entrée sont incorrects ou si l’appareil ne peut pas être utilisé, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 265)Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous.Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages. X INFO BACK

Eteignez l’appareil à l’aide de X.

Appuyez sur X tout en appuyant simultanément sur INFO et BACK.

Retirez vos doigts des deux touches lorsque “Initialized” apparaît sur l’écran.

Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. &charger” dans le menu pour enregistrer et restaurer les détails des diversparamétrages configurés de l’appareil. (v p. 258) Vous pouvez également réinitialiser l’ensemble des réglages aux valeurs d’usinepar défaut par le biais de “Réinitialiser” - “Tous les réglages” dans lemenu. (v p. 259) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéinitialisation des réglages du réseau Si le contenu du réseau est incorrect ou si l’appareil ne peut pas se connecter au réseau, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 265)Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous.Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.Toutefois, les paramètres “Disposition des enceintes” et “Vidéo” ne sont pas réinitialisés.

Appuyez sur X pour mettre l’appareil sous tension.

Tournez le sélecteur INPUT pour sélectionner “HEOS Music”.

Appuyez longuement sur le bouton DIMMER de l’appareil principal et sur le curseur droit en même temps pendant au moins 3 secondes.

Retirez vos doigts des deux touches lorsque “Network Reset...” apparaît sur l’écran.

“Completed” s’affiche sur l’écran lorsque la réinitialisation est terminée.

Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. &charger” dans le menu pour enregistrer et restaurer les détails des diversparamétrages configurés de l’appareil. (v p. 258) Vous pouvez également réinitialiser les réglages du réseau aux valeurs d’usinepar défaut par le biais de “Réinitialiser” - “Paramètres réseau” dans lemenu. (v p. 259)REMARQUE Ne coupez pas l’alimentation avant la fin de la réinitialisation. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRestauration aux valeurs d’usine Lorsque l’appareil ou les fonctions du réseau ne fonctionnent pas correctement, il est possible d’améliorer le fonctionnement en effectuant une restauration aux valeurs d’usine. Faites-le lorsque l’appareil ne fonctionne toujours pas correctement, même après avoir essayé les démarches pour “Réinitialisation des réglages d’usine” ou “Réinitialisation des réglages du réseau”. (v p. 287, 288) Après avoir effectué la restauration aux valeurs d’usine, divers réglages sont réinitialisés aux réglages par défaut. Configurez les paramètres du réseau et mettez à nouveau à jour le micrologiciel.

DIMMER SETUP WARNINGEn lançant le mode de restauration aux valeurs d’usine, vousinstallerez un micrologiciel de récupération limité sur cetappareil. Les fonctionnalités resteront limitées jusqu’à ce qu’unemise à jour du micrologiciel soit effectuée sur Internet.N’effectuez pas de restauration aux valeurs d’usine si cetappareil n’est pas connecté à votre réseau domestique.

Appuyez sur X tout en appuyant simultanément sur SETUP et DIMMER.

Lorsque “Restoring” apparaît sur l’écran, relâchez les boutons. Lorsque la restauration aux valeurs d’usine est terminée,“Completed” apparaît sur l’écran pendant environ 5 secondes, etl’appareil redémarre automatiquement. Cette opération prend du temps car elle nécessite de se reconnecter au réseau,de restaurer et de mettre à jour le micrologiciel. Si cette opération ne permet pas d’améliorer le problème, contactez notre centrede service clientèle.REMARQUE Ne coupez pas le courant avant que la restauration aux valeurs d’usine ne soitterminée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÀ propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. La connexion HDMI permet de transmettre des formats vidéo haute définition et audio haute qualité adoptés par les lecteurs de disques Blu- ray (Dolby Digital Plus, Dolby TrueHD, DTS-HD), ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

Deep Color Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

x.v.Color Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’un téléviseur et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

4K / 8K Cet appareil prend en charge l’entrée et la sortie de signaux vidéo HDMI 4K (3840 x 2160 pixels) et 8K (7680 x 4320 pixels).

Content Type Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.

sYCC601 color Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Sync. labiale auto Cette fonction peut corriger automatiquement le retard entre l’audio et la vidéo. Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

HDMI Pass Through Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI Contrôle Si vous connectez l’appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur.

Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’AVP.

Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.

Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

ARC (Audio Return Channel) Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction HDMI Contrôle. Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

eARC (Enhanced Audio Return Channel) La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour lire l’audio de télévision de cet appareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD, DTS:X et d’autres formats audio non compatibles avec l’ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet également de profiter d’une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 ALLM (Auto Low Latency Mode) Cet appareil bascule automatiquement en mode de faible latence en fonction du contenu de la lecture lorsque vous utilisez une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

VRR (Variable Refresh Rate) : VRR permet de réduire ou d’éliminer le décalage, le bégaiement et la déchirure de la trame pour un jeu plus fluide et plus détaillé.

QFT (Quick Frame Transport) : La QFT réduit la latence pour un jeu plus fluide et sans décalage, et une réalité virtuelle interactive en temps réel. REMARQUE

Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

Signaux vidéo pris en charge

Panneau avant Affichage Panneau arrière Télécommande IndexSystème de protection des droits d’auteur Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP.

Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRelation entre les signaux vidéo et la sortie du monitor TV compatible HDMISortie (MONITOR OUT)Entrée (IN) Signal HDMI SortieAppareils vidéo Signal HDMI Borne HDMI Borne HDMI Borne HDMI Borne HDMICet appareil REMARQUE

Seules les connexions HDMI sont disponibles pour l’entrée/sortie vidéo de cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLorsque “HDMI Upscaler” dans le menu est réglé sur “Automatique”, cet appareil met à l’échelle le signal vidéo HDMI d’entrée et le transmet ensuite au téléviseur. (v p. 191) HDMI 480i/576i 480p/576p 720p 1080i 1080p 30/25/24Hz 1080p 60/50Hz 1080p 120/100Hz

Signal de sortie Signal d’entrée Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de dispositifs mémoire USB

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

Formats compatibles Fréquence d’échantillonnage Canal Débit Extension WMA

44,1/48/88,2/ 96/176,4/192 kHz 2 canaux – .m4a DSD 2,8/5,6 MHz 2 canaux – .dsf/.dff z1Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.z2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Nombre maximal de fichiers et de dossiers lisibles Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média Élément Dispositifs mémoire USB Nombre de niveaux de répertoires

8 niveaux Nombre de dossiers 500 Nombre de fichiers

z1Le dossier racine est pris en compte.z2Le nombre de fichiers autorisé peut varier en fonction de la capacité dudispositif mémoire USB et de la taille des fichiers. Lecture d’un périphérique Bluetooth Cet appareil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.

AVRCP (Audio/Video Remote Control Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

À propos des communications Bluetooth La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés

À proximité de portes automatiques et d’alarmes incendie Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLire un fichier sauvegardé sur un ordinateur ou sur un NAS

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau. Pour pouvoir lire les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur votre ordinateur ou votre NAS. D’autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

Spécifications des fichiers pris en charge Fréquence d’échantillonnage Canal Débit Extension WMA

44,1/48/88,2/ 96/176,4/192 kHz 2 canaux – .m4a DSD 2,8/5,6 MHz 2 canaux – .dsf/.dff z1Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.z2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de radio Internet

kbps .aac/ .m4a Fonction mémoire personnelle plus Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ

XT32, Dynamic EQ, Dynamic Volume, Dirac Live, M-DAX et retard audio, etc.) sont sauvegardés pour chaque source d’entrée.

Les réglages “Paramètres surround” sont mémorisés pour chaque mode son. Fonction dernière mémoire Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModes audio et canaux de sortie S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de “Disposition des enceintes”. (v p. 212)

Virtual S D Mode sonSortie de canauxAvant G/D CentraleSurround G/D Surround arrière G/D Largeur avant G/D Avant haut G/D Avant plafond G/D Centre plafond G/D Arrière plafond G/D Hauteur arrière G/D Hauteur surround G/D Centrale hauteSurround plafondDolby Atmos Enabled avant G/D Dolby Atmos Enabled surround G/D Dolby Atmos Enabled arrière G/D SubwooferDirect/Pure Direct (2 canaux)Direct/Pure Direct (Multicanaux)DSD Direct (2 canaux)DSD Direct (Multicanaux) z1 - z10 : “Modes audio et canaux de sortie” (v p. 301) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Le mode son comprend “Dolby Surround” et les mode de son qui ont “+Dolby Surround” dans le nom du mode son.

Le mode son comprend “DTS Neural:X” et les mode de son qui ont “+Neural:X” dans le nom du mode son.

Le mode son comprend “DTS Virtual:X” et les mode de son qui ont “+Virtual:X” dans le nom du mode son. z4 L’audio est transmis lorsque “Effets basse fréquence” - “Sortie Subwoofer” dans le menu est réglé sur “LFE + MAIN (Principale)”. (v p. 229)

Un signal est émis en format audio pour chaque canal contenu dans un signal d’entrée.

L’audio n’est pas émis lorsque le “Paramètres surround” - “Virtualisation d'enceintes” dans le menu est réglé sur “Marche” et “Disposition des enceintes” - “Surround arrière” dans le menu est réglé sur “1 enceinte”. (v p. 172, 213) z7 Aucun son n’est émis lorsque “Paramètres surround” - “Virtualisation d'enceintes” est réglé sur “Marche”. (v p. 172)

Lorsque “Disposition des enceintes” - “Surround arrière” est réglé sur “2 enceintes”, “Disposition des enceintes” - “Centrale” est réglé sur “Oui”, et le mode audio est réglé sur “IMAX DTS”, le son surround est émis par l’enceinte surround arrière. L’audio n’est pas sorti à partir du haut-parleur surround. (v p. 213)

Pour une expérience Auro-3D optimale, des enceintes supérieures avant et surround hautes sont recommandées. Vous pouvez néanmoins les remplacer par des enceintes supérieures arrière, au plafond ou Dolby Atmos Enabled. z10 L’audio est transmis des enceintes spécifiées dans les réglages “Paramètres surround” – “Sélection d'enceinte”. (v p. 175) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModes audio et paramètres surround

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct.

Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD ou DTS.

Vous pouvez sélectionner cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue.

Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d’entrée.

Cet élément peut être sélectionné lorsque des enceintes hautes, de plafond ou Dolby Atmos Enabled sont utilisées.

Cet élément peut être réglé lorsque Hauteur, Plafond ou des enceintes Dolby Atmos Enabled ne sont pas utilisés, ou lorsque les enceintes surround ne sont pas utilisées. z8 Cet élément peut être sélectionné lorsque “Paramètres surround” - “Réglages audio IMAX” dans le menu est réglé “Manuel”. (v p. 173) z9 Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 180) z10 Cet élément ne peut pas être réglé lorsque “Disposition des enceintes” - “Subwoofers” dans le menu est réglé sur “Non”. (v p. 220) z11 Cet élément ne peut pas être défini lorsque “Conf.Audyssey

” n’a pas été effectuée. z12 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d’échantillonnage supérieure à 48 kHz. z13 Vous ne pouvez pas définir lorsque le mode sonore est réglé sur “DTS Virtual:X” ou lorsque le mode sonore contient le nom “+Virtual:X”. z14 Cet élément ne peut pas être réglé lorsque “MultEQ

XT32” dans le menu est réglé sur “Arrêt”. (v p. 179) z15 Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. z16 Ce réglage est disponible lorsque “Effets basse fréquence” - “Sortie Subwoofer” dans le menu est réglé sur “LFE + MAIN (Principale)”. (v p. 229) z17 Seuls les réglages “Distances” et “Niveaux” sont appliqués. Le filtre acoustique n’est pas appliqué. z18 Cet élément peut être défini lorsque “Crossover” - “Avant” n’est pas réglé sur “Pleine bande” ou que “Effets basse fréquence” - “Sortie Subwoofer” est réglé sur “LFE + MAIN (Principale)”. (v p. 227, 229) z19 Ceci ne peut pas être défini si le signal d’entrée comporte des signaux Auro-3D contenant une hauteur canal. z20 Cet élément peut être défini lorsque le signal d’entrée contient un signal Auro-3D. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTypes de signaux d’entrée et modes audio correspondants F Indique le mode audio par défaut. S Indique le mode audio sélectionnable. Dolby TrueHDDolby Digital Plus Dolby DigitalDTS-HD DTS DSD (Super Audio CD) Dolby AtmosDolby TrueHDDolby Digital Plus Dolby Digital (EX)

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Vous pouvez sélectionner cette option lors de l’utilisation d’enceintes, surround arrière, avant hautes, avant supérieures, centrales supérieures, arrière supérieures, arrière hautes, avant Dolby, Dolby surround ou Dolby arrière. Il peut également être sélectionné lorsque le réglage “Paramètres surround” - “Virtualisation d'enceintes” est réglé sur “Marche”.

Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD.

Cet élément peut être sélectionné si le signal Auro-3D contient Dolby TrueHD.

Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus. z5 Sélectionnable lorsque “Paramètres surround” - “IMAX” est réglé sur “Automatique” dans le menu. (v p. 173)

Sélectionnable lorsque “Paramètres surround” - “IMAX” est réglé sur “Arrêt”. (Les modes sonores sélectionnables varient en fonction du type de signal d’entrée.) (v p. 173)

Cet élément peut être sélectionné si le signal Auro-3D contient DTS-HD.

Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d’échantillonnage supérieure à 48 kHz.

Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d’échantillonnage supérieure à 48 kHz. z10 Cet élément ne peut pas être sélectionné si la fréquence d’échantillonnage du signal d’entrée est de 32 kHz. z11 Cet élément peut être sélectionné si le signal Auro-3D contient Multi Channel PCM. z12 L’option Multi ch In 7.1 ne peut être sélectionnée que lorsque les signaux d’entrée comprennent des signaux d’arrière-plan et que des enceintes d’arrière-plan sont utilisées. z13 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexExplication des termes

résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce. Audyssey Dynamic EQ

fonctionne en tandem avec Audyssey MultEQ

XT32 pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores. Audyssey Dynamic Volume

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ

est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques. Audyssey LFC™ (Low Frequency Containment) Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d’excellente qualité qui ne dérange plus les voisins. Audyssey MultEQ

XT32 rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ

XT32 calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dirac Live Correction de pièce Dirac Live

est une technologie avancée de correction de la pièce développée par Dirac Research. En tant que technologie de correction de la pièce la plus avancée disponible sur le marché, Dirac Live aide les auditeurs à corriger l’un des éléments les plus faibles de la chaîne audio : la pièce d’écoute. Dirac Live corrige non seulement la réponse en fréquence, mais aussi la réponse impulsionnelle des haut-parleurs dans une pièce, ce qui permet d’améliorer l’image et le timbre, la clarté, les basses et la réduction des premières réflexions, ainsi que la réduction des résonances et des modes de la pièce. Leader du marché de la correction de la pièce, cet algorithme sophistiqué est utilisé dans les autoradios haut de gamme, dans les systèmes audio des voitures de luxe de sociétés telles que Rolls Royce, BMW et Bentley, ainsi que dans des milliers de salles de cinéma numérique haut de gamme à travers le monde.

La suite technologique Auro-3D

est une nouvelle technologie audio révolutionnaire qui associe des formats d’écoute basés sur la hauteur à des outils de création puissants pour fournir une expérience sonore tridimensionnelle inégalée. Auro-3D

est le nom générique du format utilisé pour le son en 3D et ses configurations d’enceinte associées. Auro-Matic

Le logiciel de surmixage Auro-Matic

est un outil de création unique qui transforme le contenu mono, stéréo et surround hérité en expérience d’écoute naturelle en 3D ou 2D. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dolby Dolby Atmos Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d’immersion pour l’expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui reproduit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l’espace d’écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l’introduction d’un plan vertical des sons au-dessus de l’auditeur. Dolby Atmos Stream Le contenu Dolby Atmos sera remis à votre AVP Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Blu-ray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos contient des métadonnées spéciales qui décrivent le positionnement des sons dans la pièce. Ces données audio basées sur des objets sont décodées par un AVP Dolby Atmos et calibrées pour optimiser la lecture par l’intermédiaire de systèmes d’enceintes Home Cinéma de toutes tailles et toutes configurations. Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2

canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous. Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Dolby Surround Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d’ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d’enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d’enceintes Dolby. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLa technologie Dolby Enceinte (enceintes Dolby Atmos Enabled) Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour reproduire le son au-dessus de l’auditeur. Ces enceintes présentent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d’enceinte indépendant. Les fonctions impactent de façon minimale le système d’empreinte global de l’enceinte toute en offrant une expérience d’écoute immersive lors de la lecture Dolby Atmos et Dolby Surround. Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Virtualisation d'enceintes La virtualisation de hauteur Dolby Atmos est une solution de traitement du signal numérique qui exploite la profonde compréhension de Dolby de la perception audio humaine pour créer la sensation de son en hauteur diffusé par les enceintes au niveau de l’auditeur. Ce traitement du signal applique des filtres de repère de hauteur aux composants audio en hauteur contenus dans le signal audio avant leur mixage dans les enceintes de niveau auditeur. Ces filtres simulent les signaux spectraux naturels transmis par nos oreilles aux sons provenant d’au-dessus. Pour la configuration des enceintes stéréo et 3.1 canaux, la virtualisation de hauteur Dolby Atmos est combinée à la virtualisation surround pour créer un son enveloppant à 360 degrés moins les enceintes qui seraient normalement utilisées derrière ou à côté de l’auditeur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo DTS Commande dialogue Vous permet de contrôler votre expérience d’écoute. Si vous avez besoin de clarté et d’intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond. Cela implique que le contenu a été créé pour prendre en charge Commande dialogue. DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde. DTS 96/24 DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo. DTS Digital Surround DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique. DTS-ES™ Discrete 6.1 DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS-ES™ Matrix 6.1 DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l’encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS Express DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps). DTS-HD Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDTS-HD High Resolution Audio DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS-HD Master Audio DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS:X Le signal DTS:X produit un hémisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent vraiment enveloppants. Les objets DTS:X permettent au son de passer en douceur d’une enceinte à l’autre de manière très réaliste. DTS Neural:X Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peut traiter votre contenu stéréo, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de votre système audio surround. DTS Virtual:X DTS Virtual:X vous permet de profiter d’un son multidimensionnel, indépendamment de la taille de la pièce, de la disposition ou de la configuration des enceintes. IMAX

est largement reconnu dans le monde entier pour son expérience de film de grand format Premium. IMAX offre la technologie de projection de film la plus avancée combinée à un son riche et profond. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Audio Apple Lossless Audio Codec Il s’agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d’origine. Synchronisation des graves Les sources audio telles que BD et DVD présentent par nature un délai entre les composants de basse du canal satellite et du canal LFE. Cette fonction permet d’ajuster ce délai afin de reproduire (rejouer) un son de basse plus riche pendant la lecture. Par défaut, la fonction est réglée sur 0 msec. Le délai variant selon le titre, lancez la source audio et ajustez à la valeur la plus performante pour la lecture. Pour certaines sources audio lues, cette fonction peut n’avoir que peu d’effet. FLAC (Free Lossless Audio Codec) FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité. La licence FLAC est indiquée ci-dessous. Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système. MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical. MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4 Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”. MPEG-H MPEG-H 3D Audio est une nouvelle technologie audio qui permet d’immerger et d’envelopper véritablement les auditeurs dans un son provenant de toutes les directions, ce qui ouvre un nouveau niveau de son allant au-delà de la stéréo et du surround. Le son venant d’en haut, une troisième dimension est ajoutée à l’expérience audio, la rendant beaucoup plus réaliste et naturelle. Grâce à ses fonctions de personnalisation uniques, le MPEG-H 3D Audio offre également aux utilisateurs une grande souplesse pour s’engager activement dans le contenu et l’adapter à leurs propres préférences. Le MPEG-H 3D Audio permet d’obtenir un véritable son basé sur l’objet et constitue également la base du 360 Reality Audio de Sony pour les entretiens de diffusion de musique immersive. L’audio en réalité 360 permet aux artistes et aux créateurs de produire de la musique en mappant des sources sonores telles que des voix, des chœurs et des instruments avec des informations de position et en les plaçant dans un espace sphérique. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexWMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media

Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. Impédance des enceintes Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Vidéo Progressif (balayage séquentiel) Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Réseau AirPlay AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau. Clé WEP (Clé réseau) Il s’agit d’une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux. Wi-Fi

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l’interopérabilité entre les appareils LAN sans fil. WPA (Wi-Fi Protected Access) Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d’identification de l’utilisateur et un protocole de cryptage pour renforcer la sécurité. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexWPA2 (Wi-Fi Protected Access 2) Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr. WPA/WPA2-Personal Il s’agit d’un système simple d’authentification mutuelle lorsqu’une chaîne de caractères prédéfinis correspond au point d’accès et au client du LAN sans fil. Noms du réseau (SSID: Service Set Identifier) Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur “SSID (noms de réseau)”.

Others HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE. Appariement L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté. Contents Connexions Lecture Réglages Conseils Annexe

et Audyssey LFC™ sont des marques déposées d’Audyssey Laboratories. Fabriqué sous licence de Auro Technologies. Auro-3D

et les symboles associés sont des marques déposées de Auro Technologies. Tous les matériaux contenus dans ce produit sont protégés par les lois sur le copyright et ne doivent pas être reproduits, distribués, transmis, affichés, publiés ou diffusés sans l’autorisation écrite préalable de Auro Technologies NV ou, en cas de matériaux tiers, du propriétaire de ce contenu. Vous n’êtes pas autorisé à modifier ou supprimer les marques commerciales, mention de droit d’auteur ou autre mention des copies du contenu. Auro Technologies : courriel : info@auro-technologies.com, téléphone : +32-(0)-14314343, fax : +32-(0)-14321224, www.auro-technologies.com Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLa marque et les logos Bluetooth

sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories Licensing Corporation. Œuvres confidentielles non publiées. Copyright © 1992-2022 Dolby Laboratories. Tous droits réservés. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, DTS:X Pro, DTS:X, Virtual:X et le logo DTS:X sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d’autres pays. © 2021 DTS, Inc. ALL RIGHTS RESERVED. Les termes HDMI, HDMI High-Definition Multimedia Interface, l’habillage commercial HDMI et les logos HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. Le logo HDR10+™ est une marque déposée de HDR10+ Technologies, LLC. Fabriqué sous licence d’IMAX Corporation. IMAX

est une marque déposée d’IMAX Corporation aux États-Unis et/ou dans d’autres pays. Tous droits réservés. Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS avec le symbole sont des marques déposées ou des marques de commerce de DTS, Inc. aux États-Unis et/ou dans d’autres pays © DTS, Inc. Tous droits réservés. Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l’Alliance Wi-Fi. La certification WiFi fournit l’assurance que le périphérique a passé le test d’interopérabilité effectués par l’Alliance Wi-Fi, un groupe qui atteste de l’interopérabilité entre les dispositifs de réseau local sans fil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLe logo du système audio MPEG-H TV est une marque de Fraunhofer IIS et est enregistré en Allemagne et dans d’autres pays. App Store

est une marque déposée aux États-Unis et dans d’autres pays. Google Play et le logo Google Play sont des marques de commerce de Google LLC. © 2018 Dirac Research AB. Tous droits réservés. Dirac, Dirac Live et les logos Dirac sont des marques déposées de Dirac Research AB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSpécifications Section audio

Analogique Sensibilité de l’entrée: Entrée RCA asymétrique : 200 mV Entrée XLR symétrique : 400 mV Réponse en fréquence: 10 Hz – 100 kHz — +1, –3 dB (mode direct) S/B: 105 dB (IHF-A chargée, mode direct) Distorsion: 0,005 % (20 Hz – 20 kHz) (mode direct) Puissance nominale: Pré-sortie RCA asymétrique : 1,2 V Pré-sortie XLR symétrique : 2,4 V

Numérique Sortie N/A: Sortie nominale — 2 V (en lecture à 0 dB) Distorsion harmonique totale — 0,002 % (1 kHz, à 0 dB) Rapport S/B — 110 dB Gamme dynamique — 110 dB Entrée numérique: Format — Interface audio numérique

Égaliseur Sensibilité de l’entrée: 2,5 mV Variation RIAA: ±1 dB (20 Hz à 20 kHz) S/B: 74 dB (IHF-A chargée avec entrée 5 mV) Facteur de distorsion: 0,03 % (1 kHz, 3 V) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSection du réseau local sans fil Type de réseau (normes LAN sans fil): Conforme à la norme IEEE 802.11a/b/g/n/ac (conforme Wi-Fi

Sécurité: WEP 64 bits, WEP 128 bits WPA/WPA2-PSK (AES) WPA/WPA2-PSK (TKIP) WPA3-SAE (AES) Plage des fréquences utilisées : 2,4 GHz, 5 GHz

CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l’Alliance Wi-Fi. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSection Bluetooth Système de communication : Spécification Version Bluetooth 5.4 Puissance de transmission : Spécification Version Bluetooth Classe de Puissance 1 Portée de communication maximale : Environ 30 m dans la ligne de vision

Plage des fréquences utilisées : 2,4 GHz Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum) Profils pris en charge : Fonction récepteur A2DP (Advanced Audio Distribution Profile) 1.4 AVRCP (Audio Video Remote Control Profile) 1.5 Fonction émetteur A2DP (Advanced Audio Distribution Profile) 1.4 Codec correspondant : SBC Portée de transmission (A2DP) : 20 Hz – 20 000 Hz

La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGénéral Température de fonctionnement : 5 °C - 35 °C Alimentation: CA 230 V, 50/60 Hz Consommation électrique : 100 W Consommation électrique en mode veille: Modes veille Éléments de configuration du menu Consommation électrique Commande réseau (v p. 241) Wi-Fi et Bluetooth (v p. 244) Autorise mise à jour (v p. 255) HDMI Pass Through (v p. 185) / HDMI Contrôle (v p. 187) Veille normale Arrêt en veille – Arrêt Arrêt 0,2 W Contrôle réseau (Bluetooth) Toujours actif Wi-Fi:Désactivé / Bluetooth:Activé – Arrêt 2,0 W Contrôle réseau (Ethernet) Toujours actif Wi-Fi:Désactivé / Bluetooth:Désactivé – Arrêt 2,0 W Contrôle réseau (Wi-Fi) Toujours actif Wi-Fi:Activé / Bluetooth:Désactivé – Arrêt 2,0 W Contrôle réseau (Wi-Fi, Bluetooth, CEC) Toujours actif Wi-Fi:Activé / Bluetooth:Activé – Marche 2,5 W Veille CEC Arrêt en veille – Arrêt Marche 0,5 W Veille RS-232C

Arrêt en veille – Arrêt Arrêt 0,5 W

Lorsque cet appareil est réglé en mode veille par l’envoi d’une commande de veille depuis le contrôleur externe via le connecteur RS-232C de cet appareil. Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dimensions (Unité : mm)

Poids : 16,8 kg Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexIndex v Chiffres
