21848.1.B - Écran tactile Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile couleur
Marque	Vimar
Modèle	21848.1.B
Taille de l'écran	4,3 pouces
Installation	Sur boîtier 8 modules
Alimentation	Via bus KNX (24 V DC)
Fonctions principales	Contrôle et commande des espaces (éclairage, volets roulants, chauffage/climatisation), station météo, programmation horaire
Affichage	Date, heure, température, informations système
Réglages écran	Rétroéclairage et contraste réglables
Signal sonore des touches	Activable/désactivable
Protection par mot de passe	Oui, par code PIN (4 chiffres)
Unité de température	Sélectionnable °C ou °F
Économiseur d'écran	Page préférée ou économiseur avec rétroéclairage réduit
Station météo	Compatible station météo Vimar (en option)
Entretien	Nettoyer avec un chiffon doux et sec, sans solvants
Conformité	Conforme aux normes en vigueur
Logiciel de configuration	Configurateur Touch Screen ou ETS

FOIRE AUX QUESTIONS - 21848.1.B Vimar

Comment régler la date et l'heure sur l'écran tactile Vimar ?

Dans le menu principal, touchez l'icône Date et heure. Utilisez les icônes + et - pour modifier la valeur clignotante (jour, mois, année, heure). Confirmez avec l'icône OK.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ni de détergents agressifs.

Comment activer ou désactiver le son des touches ?

Dans le menu Écran et sons, touchez les icônes ON ou OFF à côté de Son touches pour activer ou désactiver le bip.

Comment changer l'unité de température entre °C et °F ?

Allez dans le menu Écran et sons puis Unité température. Sélectionnez °C ou °F puis confirmez avec OK.

Comment protéger l'accès aux menus par mot de passe ?

Dans le menu Protection, activez la protection de tous les menus ou changez le code PIN. Le code PIN par défaut est configurable via le logiciel ETS.

Que faire si l'écran ne répond plus au toucher ?

Assurez-vous que l'écran est propre et sec. Si le problème persiste, redémarrez l'appareil en coupant l'alimentation ou consultez la notice complète.

Comment configurer l'économiseur d'écran ?

Affichez la page souhaitée, touchez le titre de la page, puis sélectionnez Comme économiseur d'écran ou Comme page préférée.

Peut-on commander le chauffage avec cet écran ?

Oui, dans la gestion des espaces, touchez l'icône de température pour régler la température et le mode (Confort, Standby, etc.). La plage de réglage est définie par l'installateur.

Comment afficher les données de la station météo ?

Si une station météo Vimar est installée, l'écran tactile affiche automatiquement les mesures (température, luminosité, vent) sur une page dédiée accessible depuis le menu.

Où trouver la version logicielle de l'écran ?

Dans le menu principal, touchez l'icône i (Informations) pour afficher la version du logiciel et du matériel ainsi que l'adresse IP.

MODE D'EMPLOI 21848.1.B Vimar

Écran tactile couleur 4,3" pour le contrôle et la commande, Well-contact Plus

Sommaire

1. Description 2
2. Menu principal 2 Date et Heure 3 Afficheur 3 Tonalité touches 4 Unité Température 4 Protection 4 Informations 5
3. Gestion des espaces 6
4. Station météo 9
5. Économiseur d'écran... 10
6. Nettoyage de l'écran tactile 10
7. Conformité aux normes 10

Écran tactile couleur 4,3" pour le contrôle et la commande, Well-contact Plus, équipé de support pour l'installation en boîtiers 8 modules.

2. MENU principal.

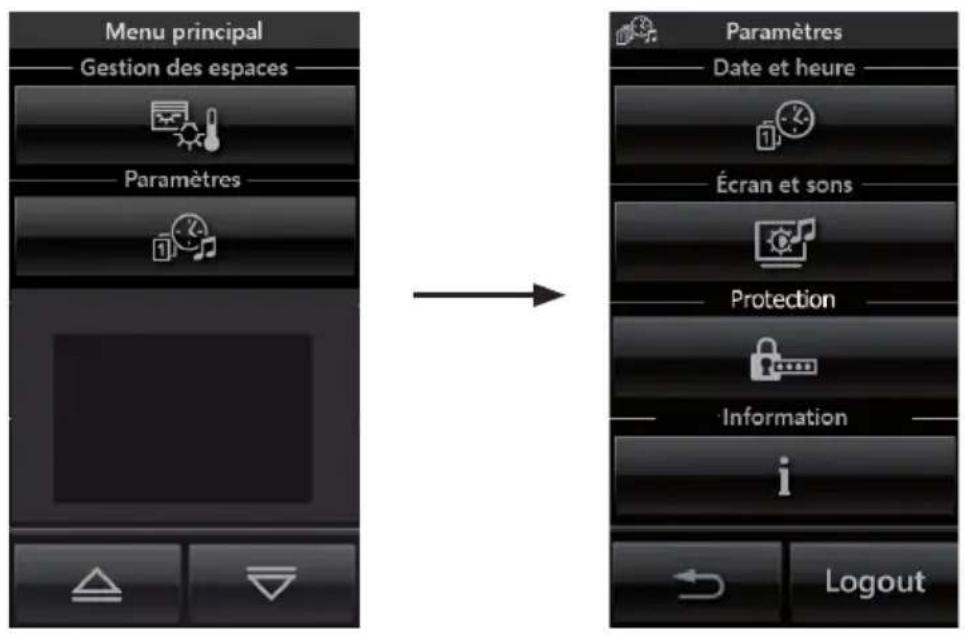

Une fois que l'écran tactile a été configuré au moyen du logiciel Configurateur Touch Screen, l'écran affiche la page initiale contenant différentes sections servant au contrôle et à la commande de toute l'installation.

En touchant l'icône, on accède au menu Programmations.

Date et heure

Toucher l'icône

des icônes

pour régler l'heure et la date affichées. Régler la valeur clignotante à l'aide

pour obtenir le jour, le mois, l'année, ainsi que l'heure voulus.

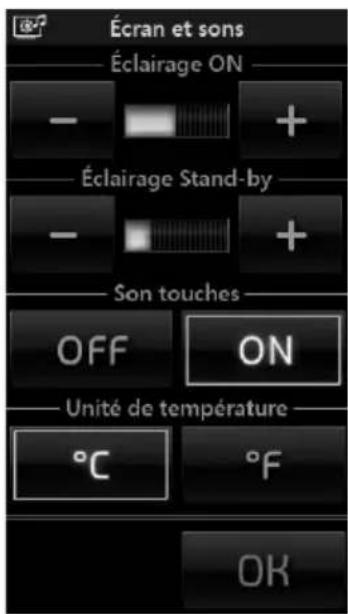

Afficheur

Toucher l'icône de l'afficheur.

pour afficher l'écran qui permet de régler le rétro-éclairage et le contraste de

Écran et sons Éclairage ON - + Éclairage Stand-by - + Son touches OFF ON Unité de température °C °F OK

Pour ce faire, maintenir le doigt sur les icônes

jusqu'à atteindre le niveau désiré.

- Tonalité touches

Les icônes ON et OFF permettent d'activer/désactiver le signal sonore (bip) qui accompagne le toucher des icônes affichées par l'écran tactile.

Unité température

Les icônes °C et °F permettent de sélectionner l'unité de mesure que l'écran tactile utilisera pour afficher la température des différents espaces de l'installation.

Pour confirmer les programmes, toucher l'icône OK. Pour retourner à la page précédente, toucher l'icône

Protection

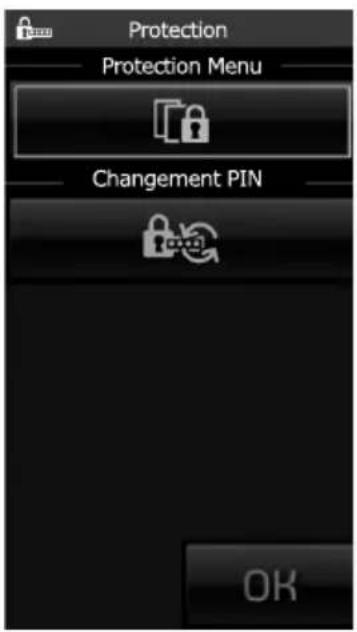

En touchant l'icône, on peut saisir un mot de passe au moyen duquel choisir si inhiber l'accès à tous les menus ou uniquement à celui des programmations.

Protection Protection Menu Changement PIN OK

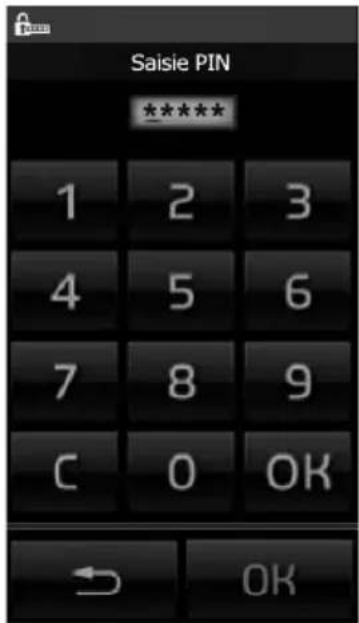

L'icône permet d'activer ou de désactiver la protection de tous les menus. Au moyen de l'icône, on accède à la fenêtre qui permet de saisir le mot de passe désiré.

Menu principal

Saisie PIN ***** 1 2 3 4 5 6 7 8 9 C 0 OK OK

Une fois les programmations désirées terminées (Protection menu et/ou changement PIN), il suffit de toucher l'icône OK du menu Protection.

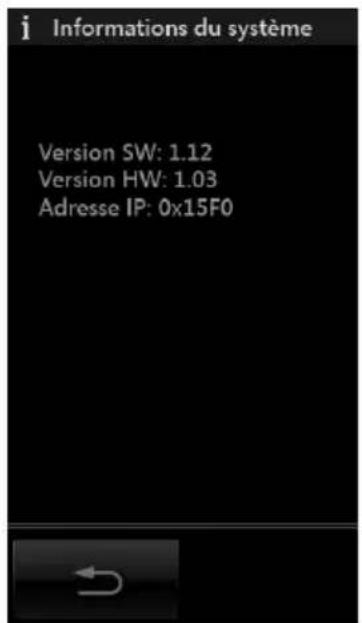

En touchant l'icône

on affiche la page qui indique la version du logiciel et les principales

caractéristiques de l'écran tactile.

i Informations du système Version SW: 1.12 Version HW: 1.03 Adresse IP: 0x15F0

3. Gestion des espaces.

À partir du menu principal, en touchant l'icône, la page qui s'affiche permet de sélectionner les différents espaces de l'installation et d'effectuer la commande des dispositifs qui y sont raccordés (éclairage, volets roulants, chauffage etc.).

Par exemple, si l'on touche l'icône

qui correspond à l'espace dénommé "Rez-de-chaussée",

L'écran tactile affiche la page suivante (qui dépend évidemment de la configuration effectuée) :

Gestion des espaces

• Toucher l'icône - + pour allumer/éteindre et régler l'intensité d'éclairage de l'espace « Éclairage couloir ».
• Toucher l'icône pour ouvrir/fermer le volet roulant dénommé "Volets roulants".

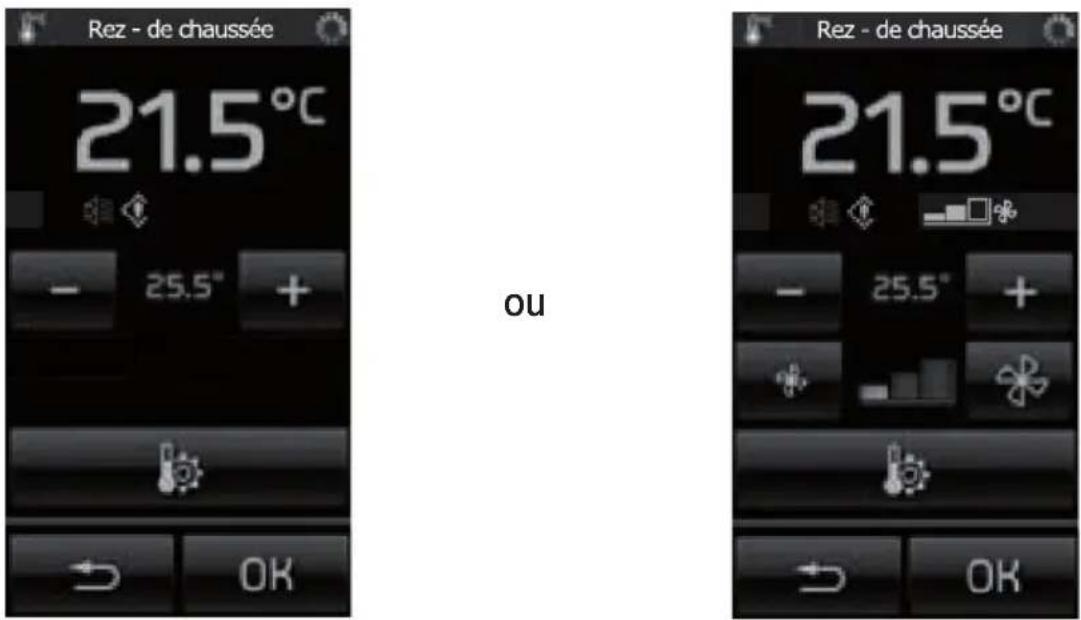

- Toucher l'icône pour passer à la page qui permet de régler la température de l'espace dénommé "Rez-de-chaussée". Le contenu de la page dépend du type de système utilisé dans lequel le ventilateur peut être ou non présent.

La température ne peut être changée qu'à l'intérieur d'un intervalle déterminé de valeurs qui est défini dans le thermostat au moyen du logiciel ETS.

Ceci est valable tant dans le cas de fonctionnement en modalité protégée et non.

Gestion des espaces

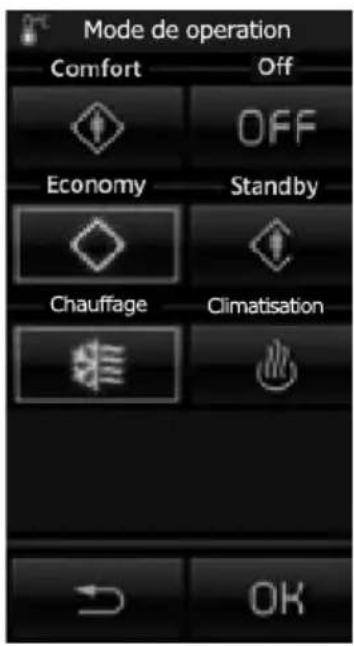

- Toucher l'icône pour afficher la page qui permet de programmer le fonctionnement (Confort, Standby etc.) de l'installation de chauffage/climatisation de l'espace dénommé "Rez-de-chaussée".

En cas de fonctionnement en modalité protégée, il ne sera possible de programmer que les options "Confort" et "OFF".

Mode de operation Comfort Off Economy OFF Standby Chauffage Climatisation

Toucher l'icône pour activer la situation appelée « Entrée » ; il en va de même pour toutes les autres icônes associées aux différentes situations affichées.

• Toucher les icônes pour faire défiler tout l'écran concernant les groupes et situations de l'espace sélectionné.
• Toucher l'icône pour accèder aux écrans concernant tous les autres espaces de l'installation.

4. Station météo.

Si la station météo Vimar est installée, l'écran tactile visualise ses mesures sur une page dédiée.

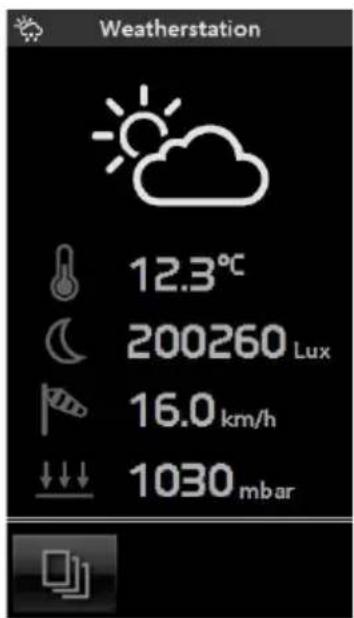

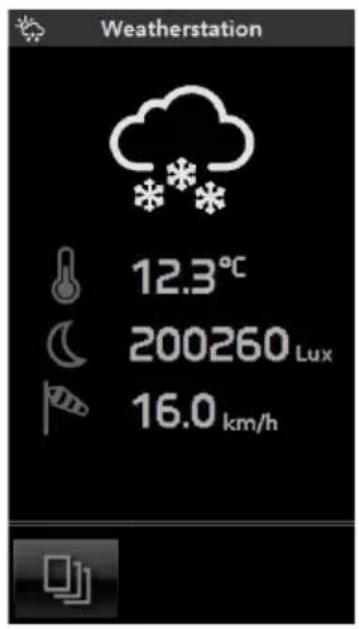

Ci-dessous, deux exemples de pages affichant les données mesurées par la station météo.

Weatherstation 12.3°C 200260 Lux 16.0 km/h

Weatherstation 12.3°C 200260 Lux 16.0 km/h 1030 mbar

Important : Les pages de détail de chaque thermostat peuvent varier en fonction des caractéristiques sélectionnées par l'installateur pendant la configuration. Par exemple, il n'est pas toujours possible d'effectuer le réglage de la température ou de sélectionner le mode de fonctionnement.

5. Économiseur d'écran.

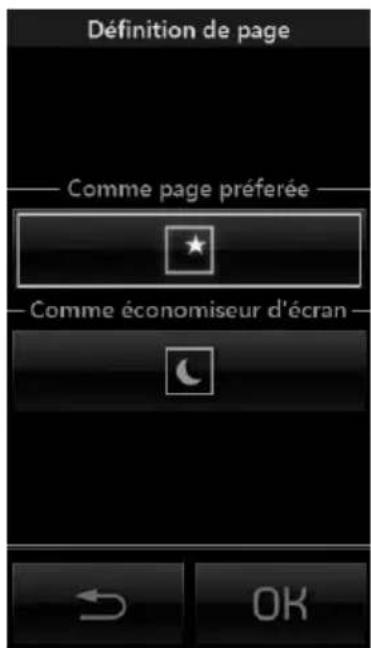

Pour afficher le menu permettant de paramétrer la page sélectionnée comme page préférée ou comme économiseur d'écran, effleurer l'icône qui représente le titre des pages, par exemple, menu principal, pages des pièces etc. (voir la figure de la page suivante).

Définition de page Comme page préferée Comme économiseur d'écran OK

Après avoir affiché la page que l'on désire paramétrer comme "préférée" et avoir touché le titre de cette page (par exemple "Selezione ambiente" (Sélection espace)), différentes possibilités se présentent pour le choix de l'économiseur d'écran :

• en touchant l'icône qui correspond à "Comme Page préférée", on obtiendra, après une minute environ, l'extinction de l'écran tactile et l'affichage de la date et de l'heure.
• en touchant l'icône qui correspond à "Comme Économiseur d'écran", on obtiendra, après une minute environ et indépendamment de la position à l'intérieur des menus, le chargement de la page préférée et la diminution du rétroéclairage de l'écran tactile à la valeur programmée comme "Rétroéclairage Standby".

6. Nettoyage de l'écran tactile.

Nettoyer périodiquement l'écran tactile avec un chiffon doux et sec. Ne pas utiliser de solvants ni de détergents.
