21848.1.BN - Écran tactile Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile couleur 4,3" pour contrôle et commande domotique Well-contact Plus
Marque	Vimar
Modèle	21848.1.BN
Taille écran	4,3 pouces (diagonale)
Type de montage	Encastré dans boîtier 8 modules
Fonctions principales	Contrôle éclairage, volets roulants, chauffage/climatisation, station météo (avec capteur optionnel), programmation horaire, protection par mot de passe
Réglages affichage	Rétroéclairage et contraste réglables
Signal sonore touches	Activable/désactivable (bip)
Unité de température	°C ou °F sélectionnable
Protection par mot de passe	Oui, pour accès menus ou programmations
Économiseur d'écran	Page préférée avec date/heure ou page avec rétroéclairage réduit
Compatibilité	Système domotique Vimar Well-contact Plus, configuration via logiciel Configurator Touch Screen
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni détergents
Securité	Protection par mot de passe contre accès non autorisé aux réglages
Pièces détachées et réparabilité	Non concerné (appareil scellé, contacter le service après-vente Vimar en cas de dysfonctionnement)
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - 21848.1.BN Vimar

Comment régler la date et l'heure sur l'écran tactile Vimar 21848.1.BN ?

Depuis le menu principal, touchez l'icône 'Date et Heure'. Utilisez les icônes + et - pour modifier le jour, le mois, l'année et l'heure. Validez avec OK.

Comment ajuster la luminosité ou le contraste de l'écran ?

Dans le menu principal, touchez l'icône 'Afficheur'. Maintenez votre doigt sur les icônes + ou - jusqu'à atteindre le niveau de rétroéclairage ou de contraste souhaité.

Comment activer ou désactiver le son des touches ?

Allez dans le menu 'Tonalité touches' et utilisez les icônes ON ou OFF pour activer ou désactiver le bip sonore lors de l'appui sur les touches.

Comment changer l'unité de température entre °C et °F ?

Dans le menu 'Unité Température', touchez l'icône °C ou °F pour sélectionner l'unité souhaitée. Confirmez avec OK.

Comment protéger l'accès aux réglages par mot de passe ?

Dans le menu 'Protection', activez la protection via l'icône ON. Touchez l'icône de clé pour saisir un mot de passe (PIN). Validez avec OK. La protection peut concerner tous les menus ou uniquement les programmations.

Comment afficher la version du logiciel de l'écran tactile ?

Dans le menu principal, touchez l'icône 'Informations'. La page affiche la version du logiciel et les caractéristiques principales de l'écran.

Comment contrôler l'éclairage ou les volets roulants depuis l'écran ?

Depuis le menu 'Gestion des espaces', sélectionnez un espace (ex: Rez-de-chaussée). Utilisez les icônes + et - pour allumer/éteindre et régler l'intensité lumineuse, ou les icônes de volet pour ouvrir/fermer les volets.

Comment régler la température d'une pièce ?

Dans la page de l'espace souhaité, touchez l'icône thermostat. Utilisez les touches + et - pour ajuster la température dans la plage autorisée (configurée via ETS). Vous pouvez aussi choisir les modes Comfort, Standby, etc.

Comment afficher les données de la station météo ?

Si une station météo Vimar est installée, l'écran affiche automatiquement une page dédiée avec les mesures (température, etc.) accessible depuis le menu 'Station météo'.

Comment configurer l'économiseur d'écran ?

Affichez la page que vous souhaitez utiliser comme économiseur (ex: menu principal ou page d'espace). Touchez le titre de la page, puis choisissez 'Comme page préférée' (pour afficher date/heure après extinction) ou 'Comme économiseur d'écran' (pour réduire le rétroéclairage après une minute).

MODE D'EMPLOI 21848.1.BN Vimar

Écran tactile couleur 4,3" pour le contrôle et la commande, Well-contact Plus

Sommaire

1. Description 2 2. Menu principal 2

Date et Heure 3 3

Tonalité touches 4 Unité Température 4

Protection 4 Informations 5

1. Gestion des espaces 6
2. Station météo 9 5. Économiseur d'écran 10 6. Nettoyage de l'écran tactile 10
3. Conformité aux normes 10

Écran tactile couleur 4,3" pour le contrôle et la commande, Well-contact Plus, équipé de support pour l'installation en boîtiers 8 modules.

2. MENU principal.

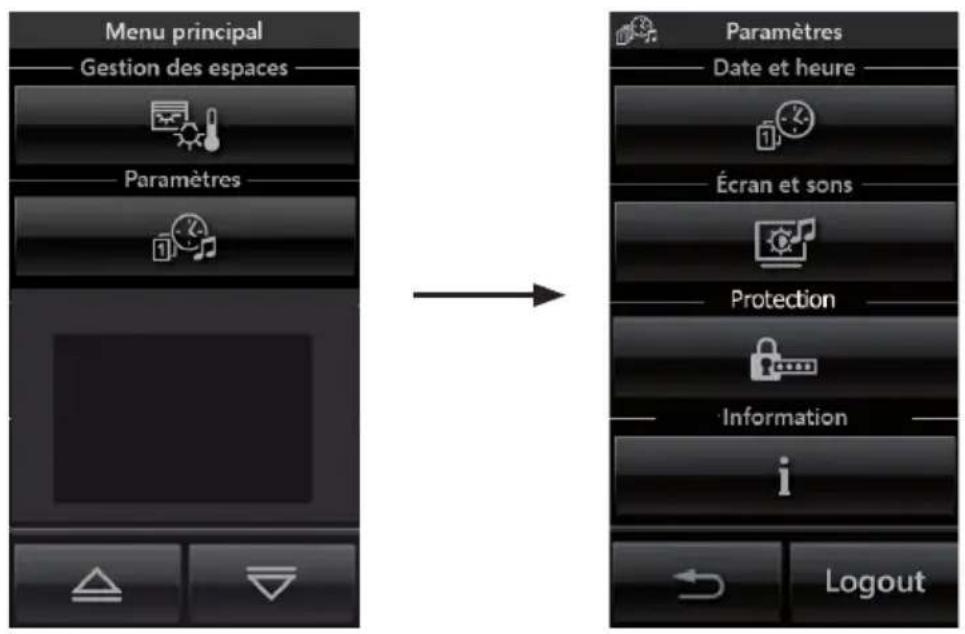

Une fois que l'écran tactile a été configuré au moyen du logiciel Configurator Touch Screen, l'écran affiche la page initiale contenant différentes sections servant au contrôle et à la commande de toute l'installation.

En touchant l'icone on accede au menu Programmations.

Date et heure

Toucher l'icône pour régler l'heure et la date affichées. Régler la valeur clignotante à l'aide des icônes + et - pour obtenir le jour, le mois, l'année, ainsi que l'heure voulu.

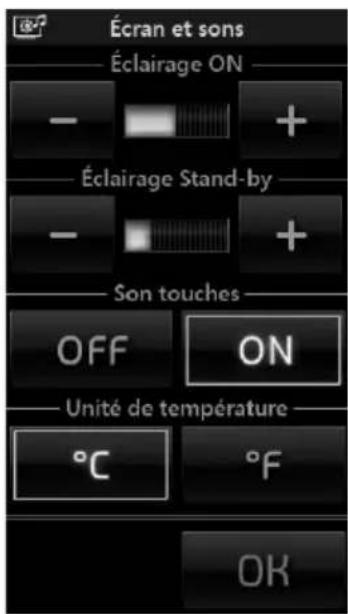

Afficheur

Toucher l'icône pour afficher l'écran qui permet de régler le rétro-éclairage et le contraste de l'afficheur.

Pour ce faire, maintenir le doigt sur les icônes + et - jusqu'à atteindre le niveau désiré.

- Tonalité touches

Les icônes ON et OFF permettent d'activer/désactiver le signal sonore (bip) qui accompagne le toucher des icônes affichées par l'écran tactile.

Unité température

Les icônes et °F permettent de sélectionner l'unité de mesure que l'écran tactile utilisera pour afficher la température des différents espaces de l'installation. Pour confirmer les programmes, toucher l'icone OK. Pour retourner à la page précédente, toucher l'icone

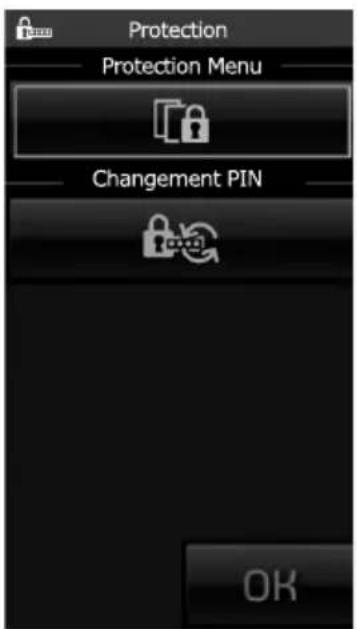

Protection

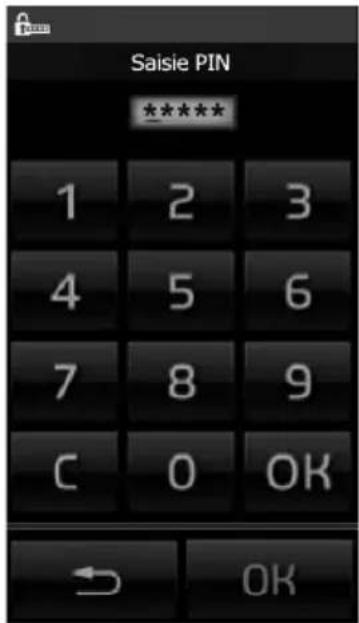

En touchant l'icone on peut saisir un mot de passe au moyen duquel besoin si inhaber l'accès à tous les menus ou uniquement à celui des programmations.

L'icone permet d'activer ou de désactiver la protection de tous les menus. Au moyen de l'icone, on accède à la fenêtre qui permet de saisir le mot de passe désiré.

Menu principal

Une fois les programmes désirés terminés (Protection menu et/ou changement PIN), il suffit de toucher l'icône OK du menu Protection.

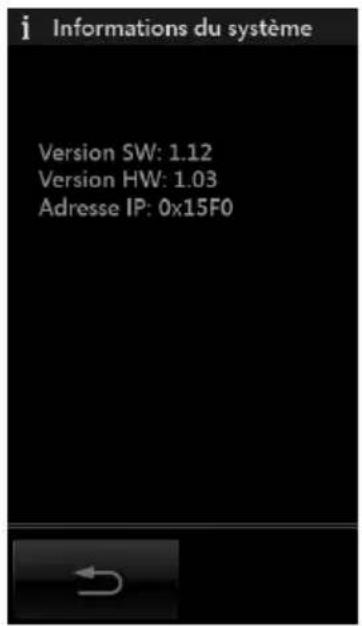

Information

En touchant l'icone

on affiche la page qui indique la version du logiciel et les principales

caractéristiques de l'écran tactile.

3. Gestion des espaces.

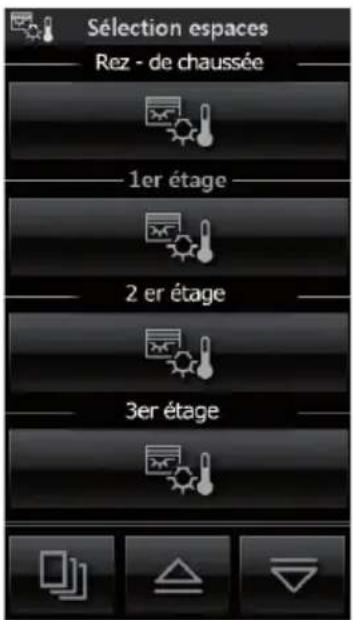

À partir du menu principal, en touchant l'icône, la page qui s'affiche permet de sélectionner les différents espaces de l'installation et d'effectuer la commande des dispositifs qui y sont raccordés (éclairage, volets roulants, chauffage etc.).

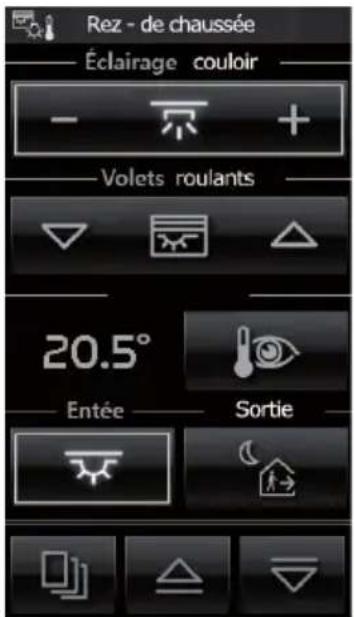

Par exemple, si on touche l'icone qui correspond à l'espace dénommé "Rez-de-chaussée", l'écran tactile affiche la page suivante (qui dépend évidemment de la configuration effectuée) :

Gestion des espaces

• Toucher l'icône - + pour allumer/éteindre et régler l'intensité d'éclairage de l'espace « Éclairage couloir ».
• Toucher l'icône △ pour ouvrir/fermer le volet roulant dénommé "Volets roulants".

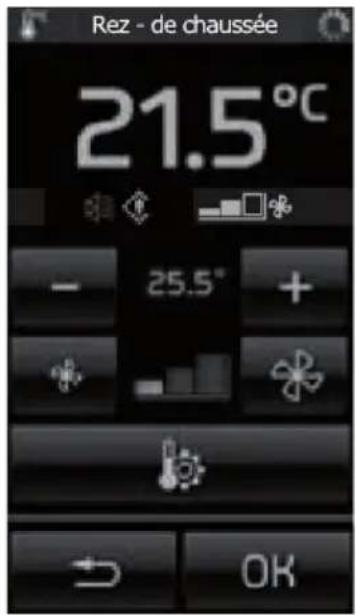

• Toucher l'icone pour passer à la page qui permet de régler la température de l'espace dénommé "Rez-de-chaussée". Le contenu de la page dépend du type de système utilisé dans lequel le ventilateur peut être ou non présent.

La température ne peut être changée qu'à l'intérieur d'un intervalle déterminé de valeurs qui est défini dans le thermostat au moyen du logiciel ETS.

Ceci est valable tant dans le cas de fonctionnement en modalité protégée et non.

Gestion des espaces

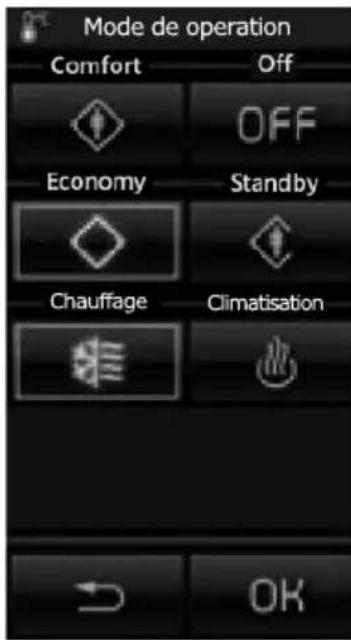

• Toucher l'icône pour afficher la page qui permet de programmer le fonctionnement (Comfort, Standby etc.) de l'installation de chauffage/climatisation de l'espace dénommé "Rez-de-chaussée".

En cas de fonctionnement en modalité protégée, il ne sera possible de programmer que les options "Comfort" et "OFF".

Toucher l'icône pour activer la situation appelée « Entrée »; il en va de même pour toutes les autres icônes associées aux différentes situations affichées.

• Toucher les icônes pour défiler tout l'écran concernant les groupes et situations de l'espace sélectionné.
• Toucher l'icône - Il accéder aux écrans concernant tous les autres espaces de l'installation.

4. Station météo.

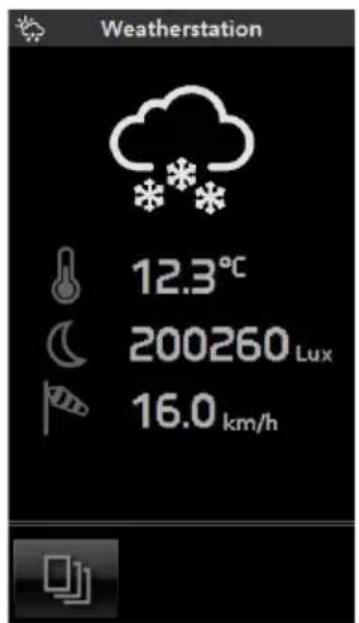

Si la station météo Vimar est installée, l'écran tactile visualise ses mesures sur une page dédiée.

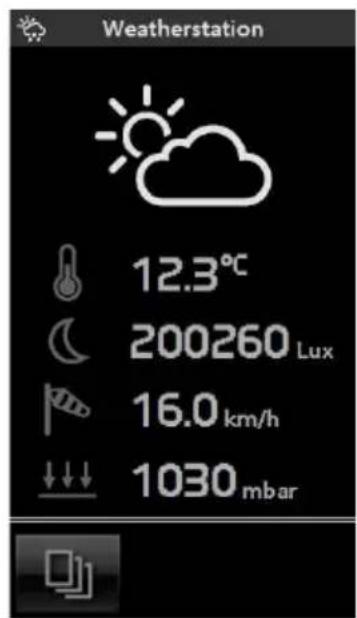

Ci-dessous, deux exemples de pages affichant les données mesurées par la station météo.

Important : Les pages de détail de chaque thermostat peuvent varier en fonction des caractéristiques sélectionnées par l'installateur pendant la configuration. Par exemple, il n'est pas toujours possible d'effectuer le réglage de la température ou de sélectionner le mode de fonctionnement.

5. Économiseur d'écran.

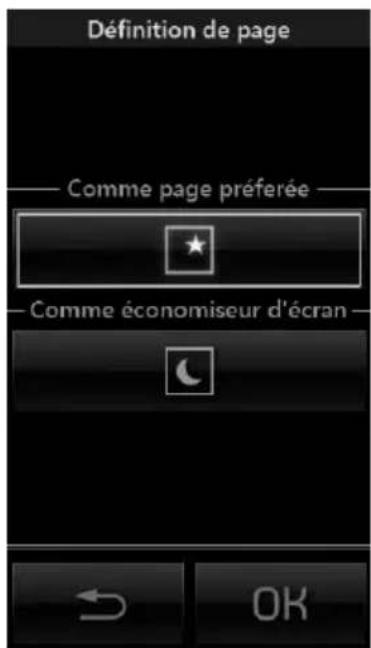

Pour afficher le menu permettant de paramétrer la page sélectionnée comme page préférée ou comme économiseur d'écran, effleurer l'icône qui représenté le titre des pages, par exemple, menu principal, pages des pièces etc. (voir la figure de la page suivante).

Après avoir affiché la page que l'on désire paramétrer comme "préférée" et avoir touché le titre de cette page (par exemple "Selezione ambiente" (Selection espace), différentes possibilités s'offrent pour le choix de l'économiseur d'écran:

• en touchant l'icone qui correspond à "Comme Page préférée" on obtiendra, après une minute environ, l'extinction de l'écran tactile et l'affichage de la date et de l'heure.
• en touchant l'icone qui correspond à "Comme Économisér d'écran", on obtendra, après une minute environ et indépendamment de la position à l'intérieur des menus, le chargement de la page préférée et la diminution du rétroéclairage de l'écran tactile à la valeur programmée comme "Rétroéclairage Standby".

6. Nettoyage de l'ecran tactile.

Nettoyer périodiquement l'écran tactile avec un chiffon doux et sec. Ne pas utiliser de solvants ni de détergents.
