21848.1 - Écran tactile Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile couleur 4,3" pour contrôle et commande, système Well-contact Plus
Dimensions	Adapté pour boîtiers 8 modules (standard 86x86 mm)
Alimentation	Via bus KNX (tension typique 24 V DC)
Fonctions principales	Affichage date/heure, réglage rétroéclairage et contraste, tonalité des touches, unité de température, protection par mot de passe, gestion des espaces (éclairage, volets, chauffage/climatisation), station météo (si installée), économiseur d'écran
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de détergents.
Sécurité	Protection par mot de passe pour accès aux menus ou aux programmations
Informations générales	Configuration via logiciel Configurator Touch Screen, compatible avec la station météo Vimar

FOIRE AUX QUESTIONS - 21848.1 Vimar

Comment régler la date et l'heure sur l'écran tactile Vimar 21848.1 ?

Dans le menu principal, touchez l'icône Date et Heure. Utilisez les icônes + et - pour modifier la valeur clignotante (jour, mois, année, heure) jusqu'à obtenir le réglage souhaité.

Comment ajuster la luminosité et le contraste de l'écran ?

Touchez l'icône Afficheur dans le menu principal. Maintenez votre doigt sur les icônes + ou - jusqu'à atteindre le niveau de rétroéclairage et de contraste désiré.

Comment activer ou désactiver le son des touches ?

Dans le menu principal, touchez l'icône Tonalité touches. Utilisez les icônes ON et OFF pour activer ou désactiver le signal sonore (bip) lors du toucher des icônes.

Comment changer l'unité de température entre Celsius et Fahrenheit ?

Dans le menu principal, touchez l'icône Unité Température. Sélectionnez l'icône °C ou °F selon votre préférence, puis confirmez avec OK.

Comment mettre un mot de passe pour protéger l'accès ?

Touchez l'icône Protection dans le menu principal. Utilisez l'icône pour activer la protection, puis saisissez un mot de passe via la fenêtre dédiée. Vous pouvez protéger tous les menus ou seulement les programmations.

Comment consulter la version du logiciel et les caractéristiques ?

Touchez l'icône Information dans le menu principal. La page affiche la version du logiciel et les principales caractéristiques de l'écran tactile.

Comment contrôler l'éclairage ou les volets roulants d'un espace ?

Depuis le menu principal, touchez l'icône Gestion des espaces. Sélectionnez l'espace souhaité (ex: Rez-de-chaussée). Utilisez les icônes - et + pour l'éclairage, ou √ et △ pour ouvrir/fermer les volets.

Comment régler la température d'un espace ?

Dans la page de gestion d'un espace, touchez l'icône de thermostat. Réglez la température dans l'intervalle autorisé défini par l'installateur. Vous pouvez aussi programmer les modes Comfort, Standby, etc.

Comment afficher les données de la station météo ?

Si une station météo Vimar est installée, touchez l'icône Station météo dans le menu principal. L'écran affiche les mesures comme la température extérieure, le vent, etc.

Comment configurer l'économiseur d'écran ?

Effleurez l'icône du titre de la page (ex: menu principal, sélection espace). Choisissez Comme Page préférée pour afficher date/heure après inactivité, ou Comme Économiseur d'écran pour réduire le rétroéclairage après une minute.

MODE D'EMPLOI 21848.1 Vimar

Écran tactile couleur 4,3" pour le contrôle et la commande, Well-contact Plus

Sommaire

1. Description 2 2. Menu principal 2

Date et Heure 3 3

Tonalité touches 4 Unité Température 4

Protection 4 Informations 5

1. Gestion des espaces 6
2. Station météo 9 5. Économiseur d'écran 10 6. Nettoyage de l'écran tactile 10
3. Conformité aux normes 10

Écran tactile couleur 4,3" pour le contrôle et la commande, Well-contact Plus, équipé de support pour l'installation en boîtiers 8 modules.

2. MENU principal.

Une fois que l'écran tactile a été configuré au moyen du logiciel Configurator Touch Screen, l'écran affiche la page initiale contenant différentes sections servant au contrôle et à la commande de toute l'installation.

En touchant l'icône, on accède au menu Programmations.

Date et heure

Toucher l'icône pour régler l'heure et la date affichées. Régler la valeur clignotante à l'aide des icônes + et - pour obtenir le jour, le mois, l'année, ainsi que l'heure voulu.

Afficheur

Toucher l'icône pour afficher l'écran qui permet de régler le rétro-éclairage et le contraste de l'afficheur.

Pour ce faire, maintenir le doigt sur les icônes + et - jusqu'à atteindre le niveau désiré.

- Tonalité touches

Les icônes ON et OFF permettent d'activer/désactiver le signal sonore (bip) qui accompagne le toucher des icônes affichées par l'écran tactile.

Unité température

Les icônes et °F permettent de sélectionner l'unité de mesure que l'écran tactile utilisera pour afficher la température des différents espaces de l'installation. Pour confirmer les programmes, toucher l'icone OK. Pour retourner à la page précédente, toucher l'icone

Protection

En touchant l'icone on peut saisir un mot de passe au moyen duquel besoin si inhaber l'accès à tous les menus ou uniquement à celui des programmations.

L'icone permet d'activer ou de désactiver la protection de tous les menus. Au moyen de l'icone, on accède à la fenêtre qui permet de saisir le mot de passe désiré.

Menu principal

Une fois les programmes désirés terminés (Protection menu et/ou changement PIN), il suffit de toucher l'icône OK du menu Protection.

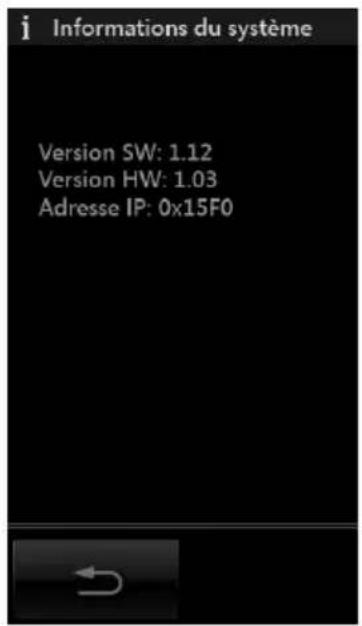

Information

En touchant l'icone

on affiche la page qui indique la version du logiciel et les principales

caractéristiques de l'écran tactile.

3. Gestion des espaces.

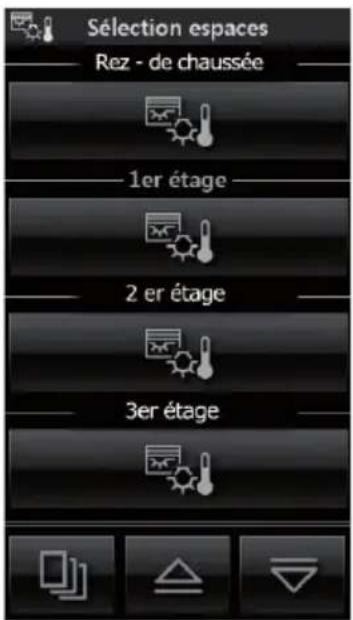

À partir du menu principal, en touchant l'icône, la page qui s'affiche permet de sélectionner les différents espaces de l'installation et d'effectuer la commande des dispositifs qui y sont raccordés (éclairage, volets roulants, chauffage etc.).

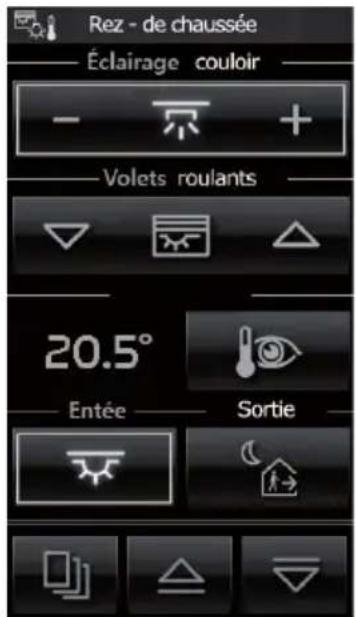

Par exemple, si on touche l'icone qui correspond à l'espace dénommé "Rez-de-chaussée", l'écran tactile affiche la page suivante (qui dépend évidemment de la configuration effectuée):

Gestion des espaces

• Toucher l'icône - + pour allumer/éteindre et régler l'intensité d'éclairage de l'espace « Éclairage couloir ».
• Toucher l'icône √ △ pour ouvrir/fermer le volet roulant dénommé "Volets roulants".
• Toucher l'icone pour passer à la page qui permet de régler la température de l'espace dénommé "Rez-de-chaussée". Le contenu de la page dépend du type de système utilisé dans lequel le ventilateur peut être ou non présent.

La température ne peut être changée qu'à l'intérieur d'un intervalle déterminé de valeurs qui est défini dans le thermostat au moyen du logiciel ETS.

Ceci est valable tant dans le cas de fonctionnement en modalité protégée et non.

Gestion des espaces

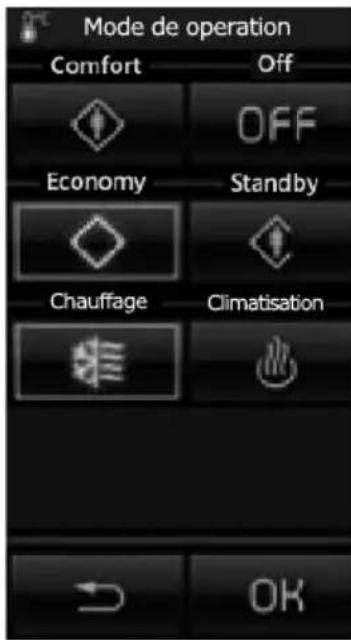

• Toucher l'icône pour afficher la page qui permet de programmer le fonctionnement (Comfort, Standby etc.) de l'installation de chauffage/climatisation de l'espace dénommé "Rez-de-chaussée".

En cas de fonctionnement en modalité protégée, il ne sera possible de programmer que les options "Comfort" et "OFF".

Toucher l'icône pour activer la situation appelée « Entrée »; il en va de même pour toutes les autres icônes associées aux différentes situations affichées.

• Toucher les icônes pour défiler tout l'écran concernant les groupes et situations de l'espace sélectionné.
• Toucher l'icône - Il accéder aux écrans concernant tous les autres espaces de l'installation.

4. Station météo.

Si la station météo Vimar est installée, l'écran tactile visualise ses mesures sur une page dédiée.

Ci-dessous, deux exemples de pages affichant les données mesurées par la station météo.

Important : Les pages de détail de chaque thermostat peuvent varier en fonction des caractéristiques sélectionnées par l'installateur pendant la configuration. Par exemple, il n'est pas toujours possible d'effectuer le réglage de la température ou de sélectionner le mode de fonctionnement.

5. Économiseur d'écran.

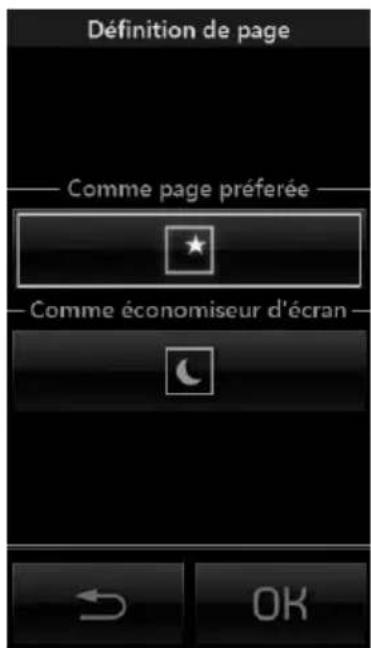

Pour afficher le menu permettant de paramétrer la page sélectionnée comme page préférée ou comme économiseur d'écran, effleurer l'icône qui représenté le titre des pages, par exemple, menu principal, pages des pièces etc. (voir la figure de la page suivante).

Après avoir affiché la page que l'on désire paramétrer comme "préférée" et avoir touché le titre de cette page (par exemple "Selezione ambiente" (Sélection espace)), différentes possibilités s'offrent pour le choix de l'économiseur d'écran:

• en touchant l'icone qui correspond à "Comme Page préféree", on obtiendra, après une minute environ, l'extinction de l'écran tactile et l'affichage de la date et de l'heure.
• en touchant l'icone qui correspond à "Comme Économisér d'écran", on obtendra, après une minute environ et indépendamment de la position à l'intérieur des menus, le changement de la page préféree et la diminution du rétroéclairage de l'écran tactile à la valeur programmée comme "Rétroéclairage Standby".

6. Nettoyage de l'ecran tactile.

Nettoyer périodiquement l'écran tactile avec un chiffon doux et sec. Ne pas utiliser de solvants ni de détergents.
