| Type de produit | Détecteur de mouvement double technologie (IR passif et micro-ondes) |
| Marque | Vimar |
| Modèle | 19479.M |
| Alimentation | 12 Vcc SELV ±25% |
| Consommation | 28 mA max, 15 mA en mode désinséré |
| Température de fonctionnement | -10°C à +40°C |
| Fréquence micro-ondes | 24,125 GHz, 16 dBm |
| Protection anti-sabotage | Oui, intégré avec contact d'effraction |
| Détection de masquage | Oui (non certifié) |
| Réglages | Sensibilité micro-ondes (TR1), seuil luminosité (TR2), sensibilité PIR (DS1-1), led (DS1-2), durée activation (DS2-1), logique de détection (DS2-2) |
| Sorties | Effraction (T), Alarme (A), Masquage (M), Commun équilibrage (EOL) |
| Compatibilité centrales | By-alarm Plus 03800, 03801, 03802 |
| Type d'installation | Encastrée (2 modules) ou en saillie (support art. 00802) |
| Indice de sécurité | 2 (EN 50131-2-4) |
| Classe environnementale | II (EN 50131-2-4) |
| Hauteur d'installation recommandée | 1,20 m du sol (encastré) ou 2,10 m (support extérieur) |
| Distance maximale de câblage | 100 m |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. |
| Conformité | REACH, DEEE |
FOIRE AUX QUESTIONS - 19479.M Vimar
Quelle est la portée de détection du détecteur 19479.M ?

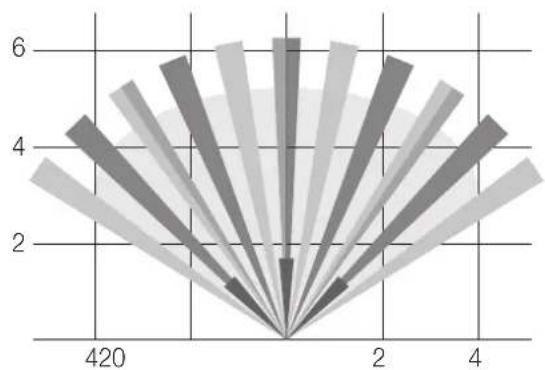

La portée varie selon l'installation et le réglage de sensibilité. Le diagramme de couverture est fourni dans la notice. En configuration encastrée à 1,20 m, la zone est typiquement de 12 m x 12 m pour les deux technologies.
Comment régler la sensibilité du capteur micro-ondes ?
Utilisez le potentiomètre TR1 : tourner dans le sens ∪ pour augmenter la sensibilité, dans le sens ∪ pour la diminuer. La sensibilité maximale correspond à la zone indiquée sur le diagramme.
Que signifie la logique AND/OR ?
En logique AND (par défaut), les deux capteurs (IR et micro-ondes) doivent détecter un mouvement pour déclencher une alarme. En logique OR (réglable via DS2-2), un seul suffit. Le mode AND réduit les fausses alarmes.
Comment configurer la LED de signalisation ?
Le dip-switch DS1-2 contrôle la LED : position ON pour activer, OFF pour désactiver. En mode activé, la LED s'allume en cas de détection en mode désinséré, et clignote après une alarme en mode inséré.
Puis-je utiliser ce détecteur pour commander un éclairage ?
Oui, en mode désinséré (entrée SET haute), le détecteur peut commander un éclairage temporisé. La sortie alarme (A) s'ouvre 4 secondes. Le seuil crépusculaire est réglable via TR2 et la durée via DS2-1 (20 ou 60 secondes).
Comment brancher le détecteur à une centrale By-alarm Plus ?

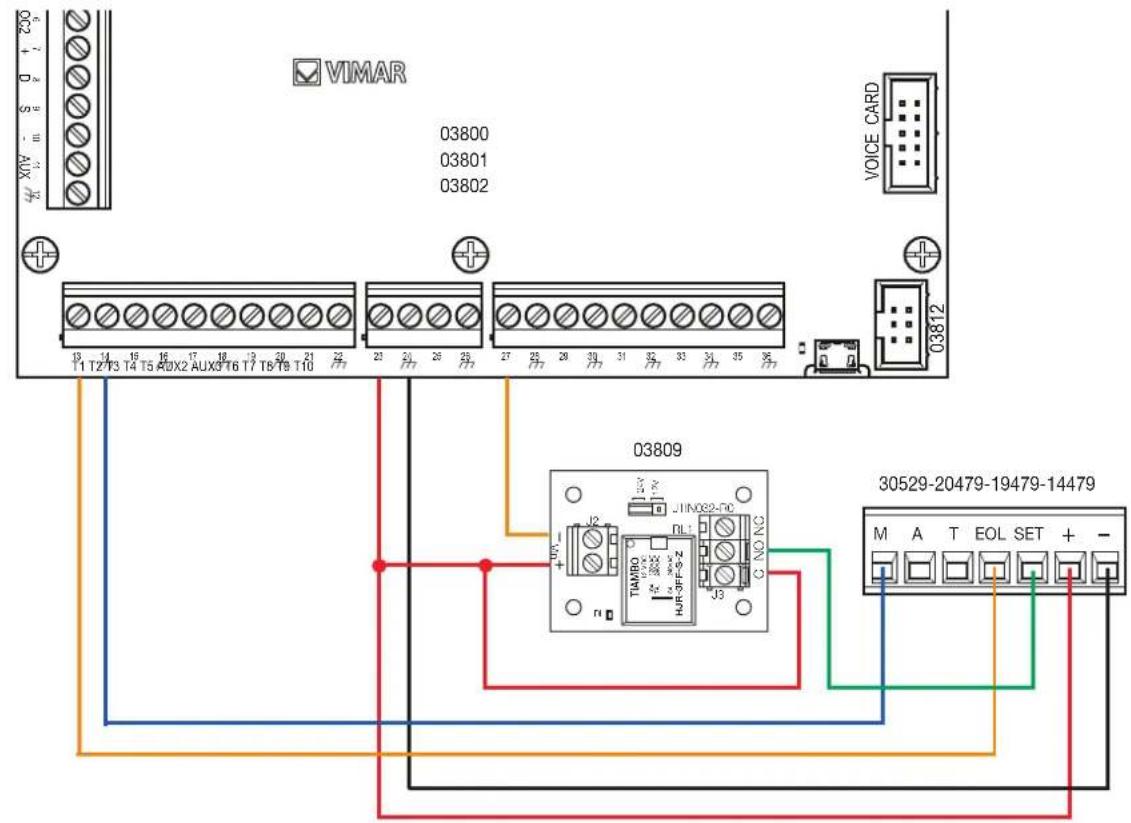

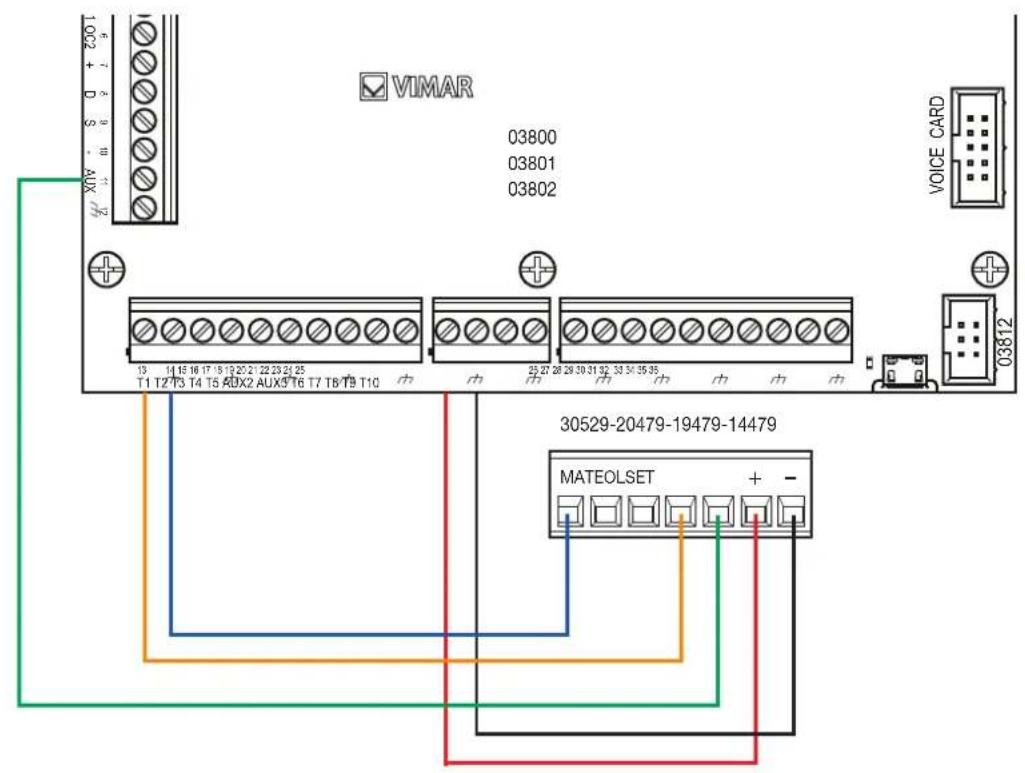

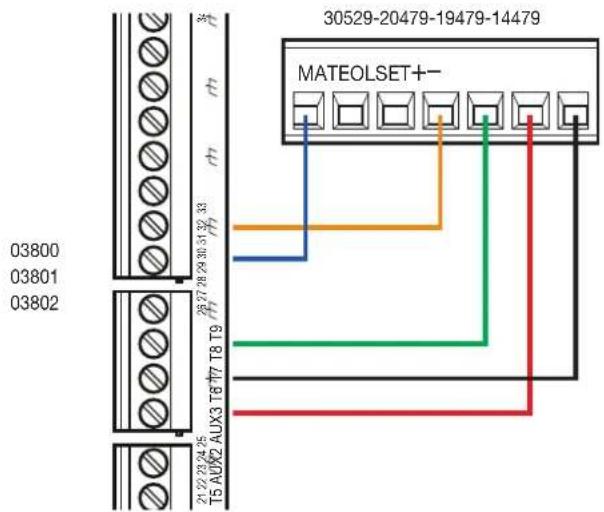

Connectez l'alimentation aux bornes + et -, l'entrée SET à une sortie AUX configurée comme statut secteur, et les sorties T, A, M aux bornes correspondantes de la centrale. Utilisez le connecteur femelle amovible. Reportez-vous aux schémas de la notice.
Que faire si la LED reste toujours allumée ?
Vérifiez la tension d'alimentation (12 Vcc ±25%). Une LED allumée en permanence indique souvent une alimentation incorrecte ou un défaut de câblage.
Comment installer le détecteur en saillie ?
Utilisez le support extérieur Vimar art. 00802. L'installation en saillie n'est pas certifiée IMQ-systèmes de sécurité. Respectez une hauteur de 2,10 m et orientez le détecteur avec le plus petit angle d'élévation.
Quelles sont les précautions d'installation ?
Installez à l'écart des sources de chaleur et de lumière directe. Évitez deux capteurs proches ou des zones de détection qui se chevauchent. Ne montez pas sur des cloisons mobiles. Utilisez des câbles blindés sans halogène (type Vimar 01734).
Comment configurer les résistances d'équilibrage ?
Les cavaliers J1, J2, J3 permettent d'inclure ou exclure les résistances internes pour simple, double ou triple équilibrage. Les schémas de connexion sont dans la notice. Par défaut, pour un simple équilibrage : J3 sur 1-2, J2 sur 2-3, J1 ouvert.
