Type de produit	Déclencheur à distance pour rideaux électriques
Marque	Vimar
Modèle	20173.B
Alimentation	230 V~, 50-60 Hz
Dimensions (modules)	2 modules (standard 36 mm de large)
Température de fonctionnement	-5 °C à +35 °C
Charge maximale résistive	4 A
Charge maximale moteur	2 A avec cos φ 0,6
Distance max des boutons poussoirs	100 m
Protocole de télécommande	Infrarouges RC5
Fonctions de fonctionnement	Monostable, bistable, bistable avec extinction temporisée (2 ou 5 min)
Signalisation LED	2 LED (gauche et droite) pour état haut/bas, réglable normale ou inversée
Commandes locales	2 boutons sur le devant du dispositif
Commandes à distance	Par télécommande infrarouge (modèle 01849) ou poussoirs NO
Installation	Fixation sur rail DIN ou en saillie (2 modules)
Protection du circuit d'alimentation	Fusible ou disjoncteur max 10 A
Normes et réglementations	Conforme aux dispositions d'installation électrique en vigueur dans le pays concerné
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs ou solvants
Compatibilité télécommande	Télécommande infrarouge Vimar ou toute télécommande RC5
Programmation	Par combinaison de touches télécommande et boutons locaux

FOIRE AUX QUESTIONS - 20173.B Vimar

Comment installer le déclencheur à distance Vimar 20173.B ?

L'installation doit être réalisée par un personnel qualifié conformément aux normes électriques en vigueur. Raccorder l'appareil comme indiqué sur le schéma (figure 2 de la notice). Protéger le circuit d'alimentation avec un fusible ou disjoncteur de 10 A maximum.

Quels types de charge puis-je connecter ?

Le récepteur supporte des charges purement résistives jusqu'à 4 A et des moteurs jusqu'à 2 A avec cos φ 0,6. Convient pour rideaux électriques.

Quels modes de fonctionnement sont disponibles ?

Trois modes : monostable (le relais reste actif tant qu'on appuie), bistable (bascule à chaque impulsion), et bistable avec extinction temporisée après 2 ou 5 minutes.

Comment programmer la télécommande ?

Éteindre la charge. Appuyer simultanément sur les touches 1 gauche et 7 droite de la télécommande pendant 4 secondes. La LED du récepteur clignote. Appuyer sur le bouton haut du récepteur, puis sur la touche haut ou bas de la télécommande. Choisir le mode de fonctionnement en appuyant sur les touches correspondantes (1 gauche/droite pour monostable, etc.). Toutes les opérations doivent être faites en moins de 30 secondes.

Puis-je utiliser des poussoirs avec voyant lumineux ?

Non, il est déconseillé d'utiliser des poussoirs avec voyant lumineux incorporé car ils peuvent provoquer un dysfonctionnement.

Quelle est la portée de la télécommande infrarouge ?

La portée de la télécommande infrarouge est d'environ 10 mètres en ligne de vue. Éviter les obstacles entre le récepteur et la télécommande.

Comment régler la signalisation LED (normale ou inversée) ?

Lors de la programmation, après avoir associé la télécommande, choisir la touche droite pour une signalisation normale (LED allumée = relais ON) ou la touche gauche pour une signalisation inversée (LED allumée = relais OFF).

Que faire si la télécommande ne fonctionne plus ?

Vérifier les piles de la télécommande, l'absence d'obstacles et la distance. Si le problème persiste, réinitialiser le récepteur en coupant l'alimentation quelques secondes.

Puis-je commander plusieurs récepteurs avec une seule télécommande ?

Oui, il est possible de coder plusieurs récepteurs avec la même télécommande. Suivre la procédure de programmation pour chaque récepteur séparément.

Que signifie le symbole de la poubelle barrée ?

Le symbole de la poubelle barrée indique que le produit en fin de vie ne doit pas être jeté avec les déchets ménagers. Il doit être déposé dans un centre de collecte sélective ou rapporté au revendeur pour recyclage.

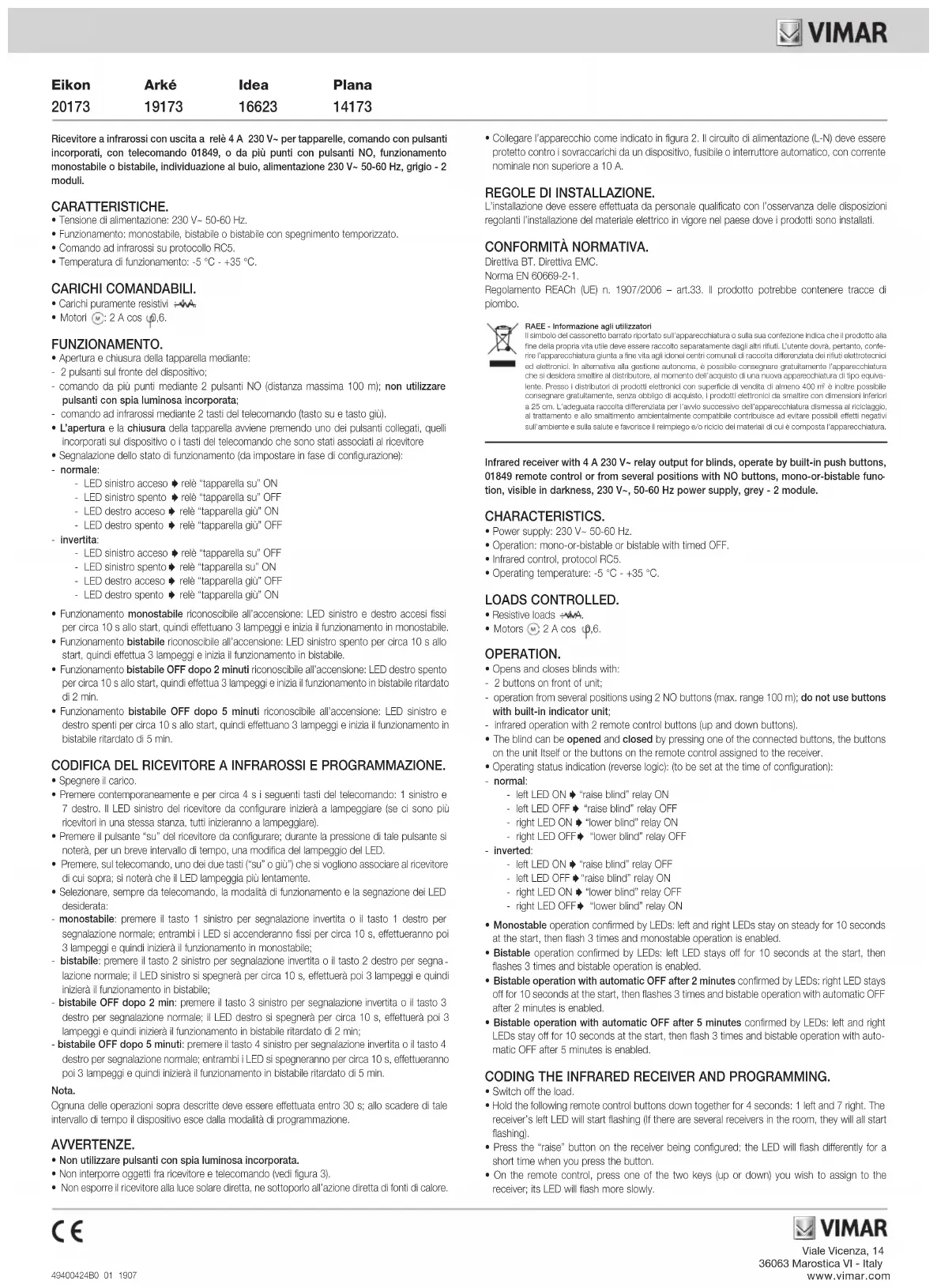

MODE D'EMPLOI 20173.B Vimar

Récepteur à infrarouges avec sortie à relais 4 A 230 V~ pour rideaux électriques, commande avec boutons incorporés et télécommande 01849 ou en différents endroits par poussoirs NO, fonctionnement monostable ou bistable, localisation dans l'obscurité, alimentation 230 V~, 50-60 Hz, gris - 2 modules.

Caractéristiques

• Tension d'alimentation: 230 V–50-60 Hz.
• Fonctionnement: monostable, bistable ou bistable avec extinction temporisée.
• Commande à infrarouges sur protocole RC5.
• Température de fonctionnement: -5 °C - +35 °C.

- Charges purement résistives ⚡ A.

- Moteurs ⚡: 2 A cos φ,6.

Fonctionnement.

• Ouverture et fermeture du rideau par :
• 2 boutons sur le devant du dispositif;
• commande en différents endroits par boutons NO (distance maximale 100 m); ne pas utiliser poussoirs avec voyant lumineux incorporé;
• commande à infrarouges par 2 touches de la télécommande (touche haut et touche bas).
• L'ouverture et la fermeture du rideau se fait en appuyant sur l'un des boutons reliés, ceux incorporés sur le dispositif ou les touches de la télécommande associées au récepteur.
• Signalisation de l'état de fonctionnement (à régler en phase de configuration):

• LED gauche allumée ➤ relais rideau haut ON
• LED gauche éteinte ➤ relais rideau haut OFF
• LED droite allumée ➤ relais rideau bas ON
• LED droite éteinte ➤ relais rideau bas OFF

• LED gauche allumée ➤ relais rideau haut OFF
• LED gauche éteinte ➤ relais rideau haut ON
• LED droite allumée ➤ relais rideau bas OFF
• LED droite éteinte ➤ relais rideau bas ON

- Fonctionnement monostable reconnaissable à l'allumage: LED gauche et droite allumées fixes monostable.

• Fonctionnement bistable reconnaissable à l'allumage: LED gauche éteinte bistable.
• Fonctionnement bistable OFF après 2 min reconnaissable à l'allumage: LED droit retardé de 2 min.
• Fonctionnement bistable OFF après 5 min reconnaissable à l'allumage: LED gauche et droite éteintes 5 min.

CODAGE du récepteur à infrarouges et programmation.

• Éteindre la charge.
• Appuyer simultanément pendant 4 secondes les touches suivantes de la télécommande : 1 gauche et 7 droite. La LED gauche du récepteur à configurer commence à clignoter (en cas de plusieurs récepteurs dans la même pièce, ils commencent tous à clignoter).
• Appuyer le bouton haut du récepteur à configurer ; pendant la pression de ce bouton, noter, pendant un court instant, une modification du clignotement de la LED.
• Appuyer sur la télécommande une des deux touches haut ou bas que l'on veut associer au récepteur ci-dessus; noter que la LED clignote plus lentement.
• Sélectionner toujours par la télécommande la modalité de fonctionnement et la signalisation des LEDs voulues:
• monostable: appuyer la touche 1 gauche pour signalisation inversée ou la touche 1 droite pour la signalisation normale; les LEDS s'allumeront fixe pendant 10 s, effectueront 3 clignotements, le fonctionnement en monostable démarre;
• bistable: appuyer la touche 2 gauche pour signalisation inversée ou la touche 2 droite pour la signalisation normale; la LED gauch ;
• bistable OFF après 2 min: appuyer la touche 3 gauche pour signalisation inversée ou la touche 3 droite pour la signalisation normale; la LED droit retardé de 2 min;
• bistable OFF après 5 min: appuyer la touche 4 gauche pour signalisation inversée ou la touche 4 droite pour la signalisation normale; les LEDs s'éteindront pendant 10 s, effectueront 3 clignotements, le fonctionnement en bistable démarre retardé de 5 min.

Note.

Chacune des opérations ci-dessus doit être effectuée dans les 30 secondes; à la fin de cet intervalle, le dispositif sort de la modalité de programmation.

Avertissements.

- Ne pas utiliser de poussoirs avec voyant lumineux incorporé.

• Ne pas placer d'objets entre le récepteur et la télécommande (voir figure 3).
• Ne pas exposer le récepteur à la lumière solaire directe, ne pas l'exposer à l'action directe de sources de chaleur.
• Relier l'appareil comme indiqué figure 2. Le circuit d'alimentation (L-N) doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal non supérieur à 10 A.

REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbolle du caisson barré, là cui il est reporté sur l'appareil ou l'amballage, indiquie que le produit en fin de vie doit être collectué séparément des autres dôchats. Au terme de la durée de vie ou produit, l'utilisateur de vœra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans colligation d'achat, les produits à liminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vante est d'au moins 400 m ². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatts sur l'environnement et sur la santé et favorise la réemploi et/ou la recyclage des matériaux dont l'appareil est composé.
