ELVOX EDS3 - Déclencheur à distance Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déclencheur à distance / Sélecteur à clé d'extérieur
Marque	Vimar
Modèle	ELVOX EDS3 (compatible EDS2)
Type de contact	NO (Normalement Ouvert) / NF (Normalement Fermé)
Tension de service	250 Vca, 16 A
Indice de protection	IP54 (résistant à la poussière et aux projections d'eau)
Température de fonctionnement	-20 °C à +55 °C
Matériau du boîtier	Aluminium moulé sous pression
Fonctions principales	Commande à distance pour portiers audio/vidéo, ouverture de porte, activation d'équipements
Installation	Fixation murale, raccordement électrique conforme aux normes nationales, prévoir un interrupteur bipolaire (coupure ≥3 mm)
Sécurité	Débrancher l'alimentation avant toute intervention, ne pas obstruer les ouvertures, ne pas exposer à l'eau stagnante
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants ou de produits abrasifs
Pièces détachées et réparabilité	Contacter un centre d'assistance technique agréé Vimar pour toute réparation ; pièces disponibles via le réseau Vimar
Accessoires inclus	Clé de sélecteur (pour le modèle à clé)
Dimensions approximatives	80 x 80 x 50 mm (estimation)
Poids approximatif	200 g (estimation)
Normes et certifications	Conforme à la directive européenne 2004/108/CE (CEM)
Recyclage en fin de vie	Appareil soumis à la collecte sélective des DEEE – ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - ELVOX EDS3 Vimar

Où installer le déclencheur ELVOX EDS3 ?

Installez-le à l'extérieur, sur un mur, à l'abri des projections directes d'eau. Il est conçu pour un usage en extérieur grâce à son indice de protection IP54.

Quel type de contact utiliser (NO ou NF) ?

Le sélecteur peut être configuré en contact Normalement Ouvert (NO) ou Normalement Fermé (NF) selon les besoins du système de portier. Vérifiez le schéma de votre installation.

Comment raccorder l'appareil électriquement ?

Coupez l'alimentation générale. Raccordez les fils aux bornes du sélecteur en respectant le schéma fourni. Utilisez un interrupteur bipolaire avec une séparation des contacts d'au moins 3 mm en amont de l'alimentation.

Est-il compatible avec tous les portiers Vimar ELVOX ?

Oui, le EDS3 est conçu pour fonctionner avec les systèmes de portiers audio et vidéo de la gamme ELVOX (Vimar). Il peut être utilisé avec les sélecteurs EDS2 également.

Quelle est la tension maximale supportée ?

Le déclencheur supporte une tension de service maximale de 250 Vca avec un courant de 16 A.

Peut-on l'utiliser pour d'autres applications que les portiers ?

Il est prévu uniquement pour les dispositifs de portiers audio et vidéo. Toute autre utilisation est considérée comme impropre et dangereuse. Consultez la notice pour les détails.

Comment nettoyer le sélecteur sans l'endommager ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de solvants, de produits abrasifs ou de jets d'eau.

Que faire si l'appareil ne fonctionne plus ?

Coupez l'alimentation par l'interrupteur. Vérifiez les raccordements électriques. Si le problème persiste, contactez un centre d'assistance technique agréé Vimar. N'ouvrez pas l'appareil vous-même.

Quelles précautions de sécurité respecter ?

Débranchez toujours l'alimentation avant toute intervention. Ne laissez pas les enfants jouer avec l'appareil ou ses emballages. Installez un interrupteur bipolaire dédié et suivez les normes nationales en vigueur.

Comment recycler le produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à un point de collecte des DEEE (déchets d'équipements électriques et électroniques) ou au revendeur lors de l'achat d'un nouvel appareil équivalent.

MODE D'EMPLOI ELVOX EDS3 Vimar

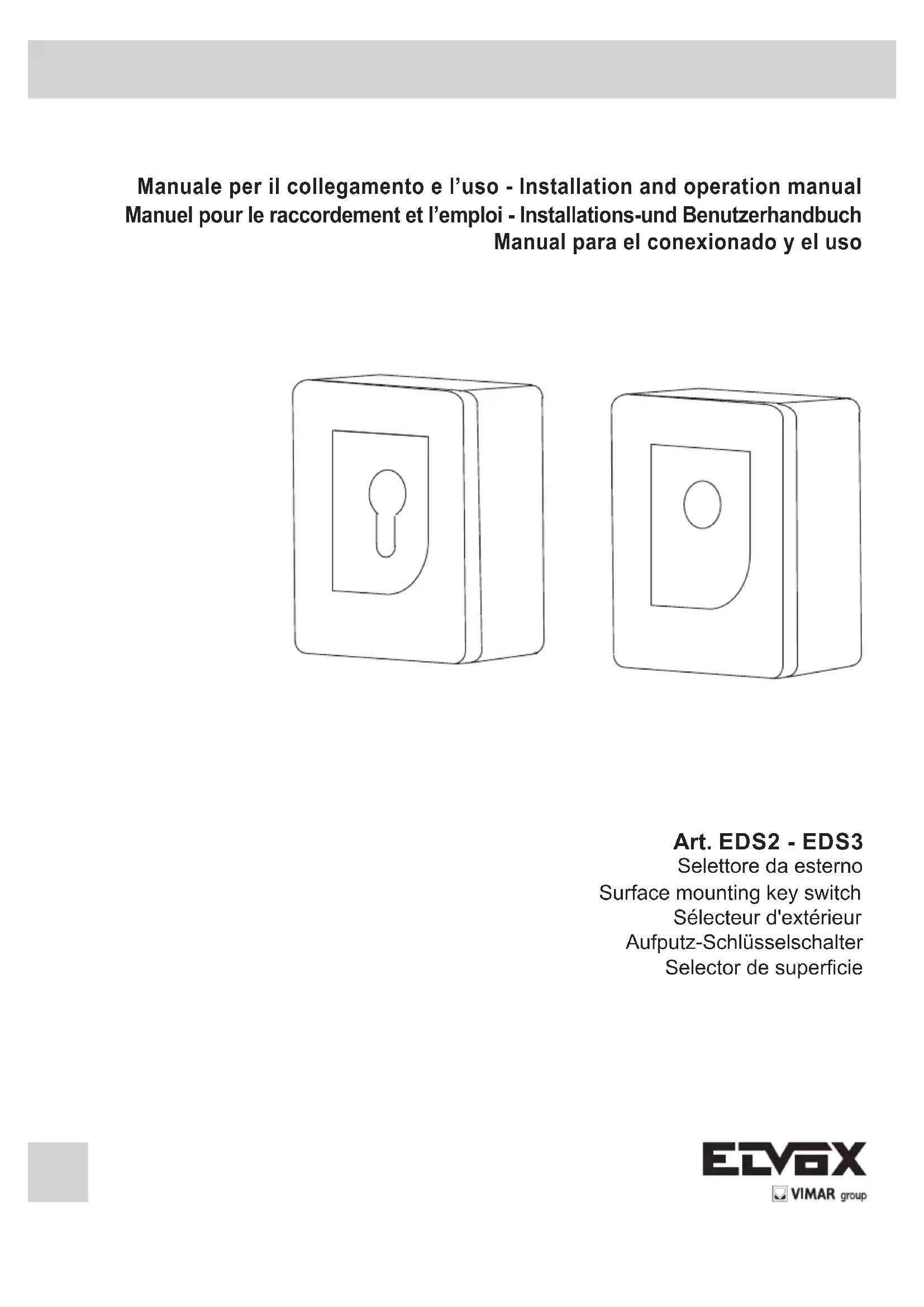

Manuel pour le raccordement et l'emploi - Installations-und Benutzerhandbuch Manual para el conexionado y el uso

Art. EDS2 - EDS3

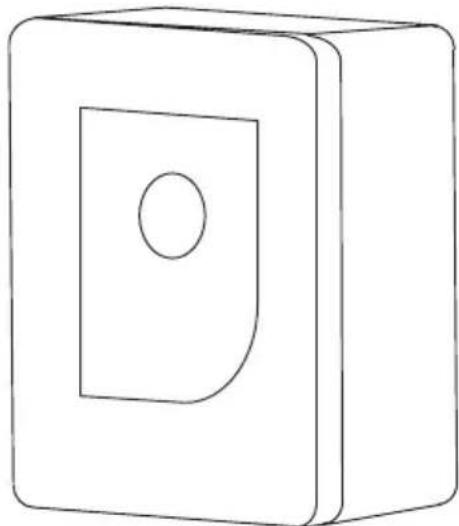

Sélecteur d'extérieur

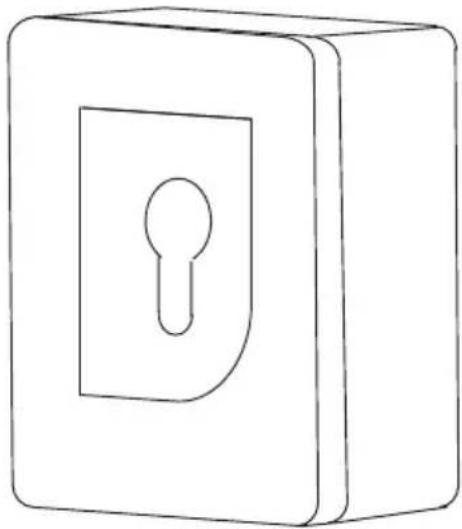

Sélecteur à clé d'extérieur en aluminium moulé sous pression

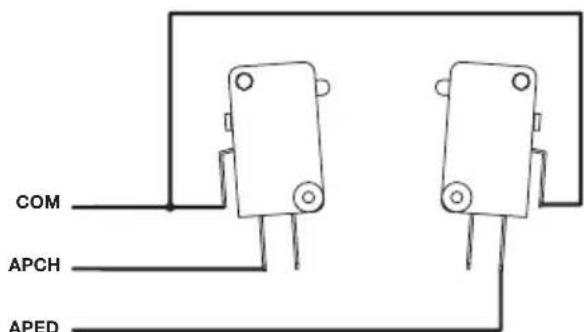

Schéma d'assemblage Montageschema

Modèle EDS2-EDS3

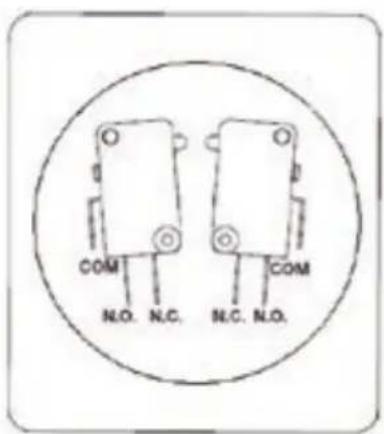

Type de contact N.O. /N.F.
Tension de service 250 Vca 16 A
Indice IP 54
Température de fonctionnement - 20°	C à + 55° C

Elektrische Daten

• Lire attentivement les instructions contenues dans ce document puisqu'elles fournissent d'importantes indications concernant la sécurité pour l'installation, l'emploi et la maintenance.
• Après avoir enlevé l'emballage, s'assurer de l'intégrité de l'appareil. Les éléments de l'emballage (sachets en plastique, polystyrène, etc.) ne doivent pas être laissés à la portée des enfants, car ils peuvent être dangereux. L'exécution de l'installation doit être conforme aux normes nationales.
• Il est nécessaire de prévoir près de la source d'alimentation un interrupteur approprié, type bipolaire, avec une séparation entre les contacts d'au moins 3mm.
• Avant de connecter l'appareil, s'assurer que les données reportées sur l'étiquette soient les mêmes que celles du réseau de distribution.
• Cet appareil devra être destiné uniquement à l'utilisation pour laquelle il a été expressément conçu, à savoir des dispositifs de portiers audio et vidéo. Tout autre emploi doit être considéré impropre et donc dangereux. Le constructeur ne peut pas être considéré responsable pour d'éventuels dommages résultant de l'emploi impropre, erré et déraisonnable.
• Avant d'effectuer n'importe quelle opération de nettoyage ou de maintenance, débrancher l'appareil du réseau d'alimentation électrique, en éteignant l'interrupteur de l'installation.
• En cas de panne et/ou de mauvais fonctionnement de l'appareil, couper l'alimentation par l'interrupteur et ne pas intervenir sur l'appareil.
• Pour une éventuelle réparation, s'adresser uniquement à un centre d'assistance technique autorisé par le constructeur. Si on ne respecte pas les instructions mentionnées ci-dessus, on peut compromettre la sécurité de l'appareil.
• Ne pas obstruer les ouvertures et les fentes de ventilation ou de refroidissement et ne pas exposer l'appareil à l'égout ou jet d'eau. Aucun objet plein de liquide, comme les pots de fleurs, ne doit être posé sur l'appareil.
• L'installateur doit s'assurer que les renseignements pour l'utiliser soientopsis dans les appareils connectés.
• Tous les appareils constituant l'installation doivent être destinés exclusivement à l'emploi pour lequel ils ont été conçus.
• ATTENTION : pour éviter toute blessure, cet appareil doit être fixé au sol/mur selon les instructions d'installation.
• Ce document devra être joint avec l'appareillage.

Le symbole de panier barré se trouvant sur l'appareil indique que le produit, à la fin de sa vie utile, doit être traité séparément des

autres déchets domestiques et remis à un centre de collecte différencié pour appareils électriques et électroniques ou remis au revendeur au moment de l'achat d'un nouvel appareil équivalent.

L'usager est responsable du traitement de l'appareil en fin de vie et de sa remise aux structures de collecte appropriées. La collecte différenciée pour le démarrage successif de l'appareil remis au recyclage, au traitement et à l'élimination écocompatibles contribue à éviter les effets négatifs environnementaux et sur la santé tout en favorisant le recyclage des matériaux dont se compose le produit. Pour des informations plus détaillées sur les systèmes de collecte disponibles, contacter le service local d'élimination des déchets ou le magasin qui a vendu l'appareil.

Risques liés aux substances considérées dangereuses (WEEE).

Selon la Directive WEEE, les substances qui sont utilisées depuis longtemps habituellement dans des appareils électriques et électroniques sont considérées dangereuses pour les personnes et l'environnement. La collecte sélective pour le transfert suivant de l'équipement destiné au recyclage, au traitement et à l'écoulement environnemental compatible contribue à éviter les possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Le produit est conforme à la directive européenne 2004/108/CE et suivantes.
