MODE D'EMPLOI 14479.SL Vimar

Detecteur de mouvement by-alarm plus à IR passifs et micro-ondes - 2 modules.

Le détector intègre un capteur micro-ondes et un capteur infrarouge. Il signale le passage de personnes ou d'animaux dans sa zone de détction. La double technologie rend le capteur insensible aux causes les plus courantes de fausses alarmes. Le capteur fonctionne en mode AND. Quand un des deux capteurs relève un mouvement dans sa zone de détction, il reste en pré-alarme en attendant la confirmation de l'autre capteur. ÀpRES évidération, le dispositif envoie un signal à la centrale.

Characteristiques

Tension d'alimentation: 12 Vcc SELV ±25% - Absorption à 12 V: 28 mA MAX, 15 mA désinséré - Température de fonctionnement: - 10/+ 40°C - Type de protection : contre l'ouverture avec antivandalisme intégré - Micro-onde: 24,125 GHz à 16 dbm - Détction du masquage (non certifié) - Réglage de la sensibilité du capteur micro-ondes et infrarouge - Possibilité d'activer/désactiver la led de signalisation - Possibilité d'exclure le capteur micro-ondes quand l'installation est désactivée - Possibilité d'utiliser le dispositif comme détecteur d'éclairage des escaliers avec seul prépusculaire Utilisable avec les centrales art. 03800, 03801 et 03802 - Configuration flexible et compatible avec les systèmes d'alarme de tiers - Installation: encastree avec support 2 modules ou en saillie (avec support art. 00802: installation non certifiée IMQ-systèmes de sécurité) - Indice de sécurité : 2 (EN 50131-2-4) - Classe environnementale : II (EN 50131-2-4)

Fonctionnement

Le dispositif detecte la presence de corps en mouvement et le signale à la centrale By-alarm Plus ou aux systèmes de tiers compatibles.

Le détector dispose d'une borne fémelle à 7 pôles amovible à laquelle arrive la tension d'alimentation (« + » et « - »), l'entrée statut installation insérée/désinsérée (« SET »), la terminaison des sorties avec contacts en série (« EOL »), la sortie effraction (« T »), la sortie alarmé (« A ») et la sortie masquage (« M »).

Correspond au signal de statut de l'installation insérée/désinsérée. Présence d'une résistance de pull-down interne qui prévoit de connecter l'entrée à des contacts secs.

• En condition désinsérée, le contact doit former le signal vers le positif de l'alimentation (borne « + »).
• En condition insérée, le contact reste ouvert.

N. B. Aucune connexion ne correspond à l'etat inséré.

Lorsque le signal SET est haut, le capteur micro-ondes est désactifé et le dispositif fait office de capteur temporisé qui commande la sortie alarme uniquement à travers la détction IR combinée au seuil crépusculaire et à la durée d'activation.

Il s'agit d'un contact opto-isole normalement féme qui signale l'évenement d'effraction de l'anti-sabotage du détecteur. La signalisation se déclenché sur les bornes « EOL » et « T » en ouvrant le contact pendant au moins 4 s.

La signalisation se déclenché sous l'effect de la tentative d'effraction du dispositif.

Sortie d'alarme

La signalisation d'alarme se déclenché sur les bornes « T » et « A » en ouvrant le contact pendant au moins 4 secondes (en l'absence d'alarme, le contact est fermé). Normalement, la signalisation se déclenché avec la logique AND des deux technologies; lorsque le niveau de l'entree SET est haut, la sortie peutetre utilise pour les automatismes d'éclairage temporise (voir fonctionnement des automatismes).

Sortie de masquage

La signalisation de masquage se déclenché sur les bornes « A » et « M » en ouvrant le contact correspondant (en l'absence de masquage, le contact est fermé). La signalisation se déclenché :

lorsqu'une lentille infrarouge est occultee avec une peinture reflechissante;

• avec 5 presences micro-ondes détectées mais aucune infrarouge (cette situation peut être due, par exemple, par la presence d'un objet devant le détector, qui bloque le signal infrarouge mais pas le signal micro-onde).

Un réglage pertinent permettra au dispositif, bien qu'il soit masqué, de modifier automatiquement la logique de détction de AND à OR.

Logique pour automatismes

Lorsqu'il est désinséré (c'est-à-dire avec l'entrée SET au niveau logique haut), le dispositif peut être utilisé pour les signalisations des automatismes.

En combinant le capteur de luminosité incorpore et la détction de présence, on obtient une commande éclairage intelligente en mesure de :

• vérifier si la luminosité est inférieure au seuil prédéfini;
• vérifier la présence à travers la composante infrarouge (en condition désinsérée, la composante micro-ondes est désactivée);
• commander la sortie alarme en ouvrant le contact correspondant.

Si le détecteur est utilisé pour les applications d'automatisation, il n'est pas nécessaire de modifier les connexions effectues; la centrale By-alarm Plus détecte l'évenement d'alarme cause par la commande de la sortie et l'envoie au système domestique By-me Plus.

• À la première détction, le contact de la sortie d'alarme s'ouvre 4 secondes (impulsion) et le contrôle sur la luminosité est inhibé pour une durée déterminée par le paramètre « Durée activation ».
• La détction d'une présence déclenchée la répétition de l'impulsion sur la sortie et le réenclenchement du temporisateur; une fois le temps écoué, le contrôle sur la luminosité recommence selon la logique initiale.
• La led frontale est commandeee selon la meme modalite que le signal de presence sur I'infrarouge.

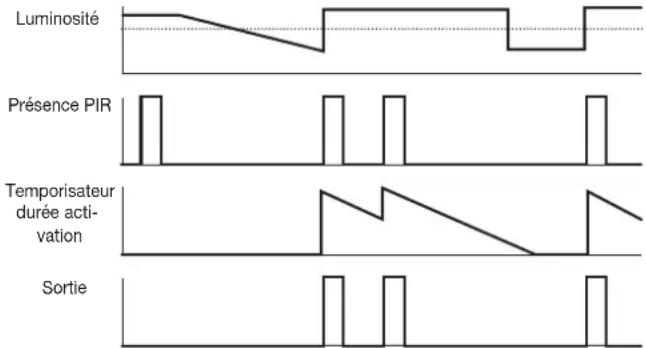

La figure ci-après illustre la description précédente.

Signalisation de la led frontale

La led s'allume quelques secondes lorsque le dispositif se met en marche puis son comportement depend de la façon dont son dip-switch a eté régèle.

Led invalidée :

• En condition installation désinsérée, la led reste toujours éteinte.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle déetecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Led validée :

• En condition installation désinsérée, la led s'allume en cas de détction d'une présence.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle déetecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Si la led reste toujours allumée, vérifier si la tension d'alimentation est correcte.

Configuration

Le tableau ci-après explique comment régler les paramètres du détecteur :

Paramètre Configuration
Sensibilité micro-ondes*	• Réglage TR1 ∪: Incrémentation • Réglage TR1 ∪: Déprémentation
Seuil luminosité**	• Réglage TR2 ∪: Incrémentation • Réglage TR2 ∪: Déprémentation
Sensibilité PIR	• Dip-switch DS1-1 ON : Haute • Dip-switch DS1-1 OFF : Normale
Validation led frontale	• Dip-switch DS1-2 ON : Activé • Dip-switch DS1-2 OFF : Désactivé
Durée activation***	• Dip-switch DS2-1 ON : 60 s • Dip-switch DS2-1 OFF : 20 s
Détention de présence	• Dip-switch DS2-2 ON : logique OR • Dip-switch DS2-2 OFF : logique AND fixe

• Le capteur à micro-ondes peut également détecter le mouvement à travers les murs; il est donc nécessaire de régré la sensibilité en fonction de l'environnement dans lequel l'on se trouve. La sensibilité maximale correspond à la zone indiquée sur le diagramme de couverture; la sensibilité minimale correspond à une zone de forme analogue, mais limite à 1 m env. ^** Le seul crépusculaire est utilisé pour détecter une présence dans les applications d'automatismes (commande d'un éclairage temporisé en condition désinsérée). ** S'utilise durant la détction d'une presence dans les applications d'automatisme.

Configuration des sorties

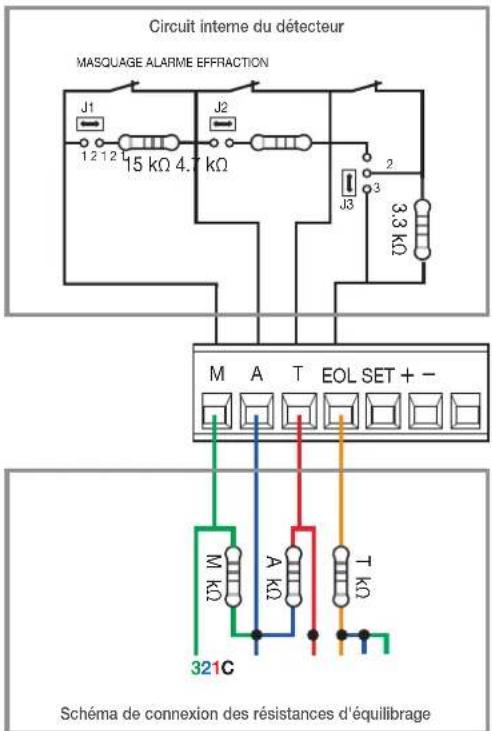

Pour simplifier l'installation, le détecteur renferme une résistance d'équilibrage dont la valeur est adaptée pour être utilisée avec les centrales 03800, 03801 et 03802. La figure ci-dessous illustré le schéma de contact de la sortie et la connexion avec la résistance interne d'équilibrage.

Pour la sortie Effraction (T), la résistance est insérée en série au contact. - Pour la sortie Alarme (A), la résistance est insérée parallèlement au contact. - Pour la sortie Masquage (M), la résistance est reliée parallèlement au contact correspondant.

Si des valeurs de résistance différentes sont nécessaires, il est possible d'exclure la résistance interne en intervenant sur le pontage Cavalier correspondant et de relier extérieurment en série la résistance appropriée, en ayant soin de reproductive la même connexion (voir la partie inférieure de la figure ci-dessus).

Le tableau ci-après illustré le mode de réglage de chaque résistance interne d'équilibrage.

Description Options
Résistance interne pour simple équilibrage	• Cavalier J3 sur 1-2 : Exclusion contact Effraction • Cavalier J3 sur 2-3 : Résistance exclue (court-circuit)
Résistance interne pour double équilibrage	• Cavalier J2 sur 1-2 : Insérée • Cavalier J2 sur 2-3 : Exclue (ouverte)
Résistance interne pour triple équilibrage	• Cavalier J1 sur 1-2 : Insérée • Cavalier J1 sur 2-3 : Exclue (ouverte)

La charge maximale pilotable avec la sortie Anti-sabotage correspond à 250 mA 24 V résistifs.

Branchements

• Les connexions filaires de l'installation anti-intrusion sont fixées sur un connecteur femelle amovible (qui facilité la pose) qui s'endènche sur le connecteur maje à l'arrêt du dispositif. Relier le blinding du cable uniquement sur la centrale, avec le conducteur négatif de l'alimentation.
• Séparer l'alimentation de la sirène de celle des détecteurs. S'assurer que les entrées de la centrale ont ete configurées correctement, avec la meme signification que les sorties du disposifit.
• L'entrée SET déterminé la logique de fonctionnement du dispositif. Le secteur d'appartenance du détector doit avoir été attribué à la sortie de la centrale (connectée à SET).
• Sur les centrales By-alarm Plus 03800, 03801 et 03802, il est possible d'utiliser une des sorties AUX disponibles, convenablement configurée (consulter le manuel derogrammation)
• Sur les modules d'extension 03808 et 03819, il est possible d'utiliser la sortie AUX disponible, convenablement configurée. Dans l'alternative, il est possible d'utiliser une borne E/S convenablement configurée (consulter le manuel de programmation), à l'aide du relais 03809.

Consignes d'installation

• L'installation doit être réalisée conformément aux dispositions qui regissant la pose du matériel électrique en vigueur dans le pays concerné.
• Installer à l'écart de toute source de chaleur et de la lumière directe.
• Ne pas installer 2 capteurs proches l'un de l'autre ou dont les zones de couverture se surmontent.
• Installer en des points où le champ de détction n'est géné par chaque objet.
• À la mise en marche, le détector procède à un self test de 120 s au terme duquel il entre en service.
• Si le détector est installé dans des boites d'encastrement, pour garantir la protection contre l'ouverture et l'arrachement, utiliser exclusivement des supports à 2 modules fixés par les 2 vis anti-effraction comprises avec le détector. Dans ce cas, pour démonter le détector, il faudra utiliser un tournevis pour intervenir sur les 4 dents de fixation.
• Les objets metalliques posés devant le détector peuvent réduire sa sensibilité. Éviter d'inlocker le détector derrière des grilles, des profilés, des bords, des grillages et des étagères en métal.
• Ne pas installer le détecteur sur une cloison mobile ou pouvant subir des choses ou des vibrations.
• Ne pas installer le détecteur contre l'antenne GSM.
• Le capteur double technologie est un dispositif d'intérieur qui doit etre logedans une boite d'encastrement, a 1,20 m du plancher. Pour le montage en saillie des articles Eikon, Arké et Plana, il est egalement possible d'utiliser le support exte-. ieur Vimar art. 00802.
• La tension d'alimentation doit être de type Safety Extra Low Voltage (SELV).
• Pour l'installation, utiliser des cables blindés sans halogène, compatibles avec la pose de cables d'énergie de Classe 1 (U0 = 400 V) VIMAR 01734 (2x0,50mm² + 4x0,22mm²). La longueur des raccordements ne doit pas dépasser 100m

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramma de la poulde barre approuse sur l'apparéel ou sur l'embarbage indicate que la produit dà� épaissé des autres déchets à la fin de son cycle de vie. L'uffilateur deva confier l'applièr à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur poursuivit essentielment contégrénement l'applièr qu'il neurt mettre au rebut à un distributeur au moment de l'achat d'un nouveau applégar aux caractéristiques équivalantes. Les distributées du matériel électronique disposant d'une surface de ventes supérieure à 400 m² réstituent les produits électroniques arrêtés à la fin de leur cycle de vie à très élevé, sans obligation d'actif, à condition que ces dimensions de l'applérit ne dépôts pas 25 cm. La collectie selecutive visant à recycler l'applérit, à l'itraiter et à l'éliminer en respectant l'environnement, continue à évailler la pollution du milieu et saufs cêts sur la santé de favorscile la dissolution des matériaux qui le composent.

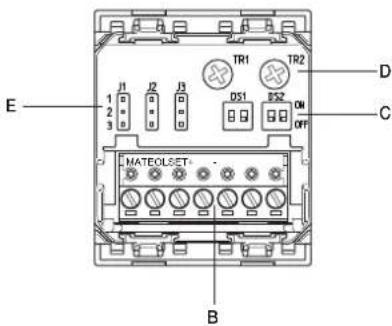

VUE De FACE VUE arrière

30529. x

20479-19479-14479

A: Led rouge signalisation presence B: connecteur extractible entrées/sorties

Entrées :

• : Entree négatif alimentation +: Entree positif alimentation

SET: Entree etat installation (activee/desactivee)

Sorties :

EOL: Commun des signaux d'équilibrage T: Effraction A: Alarme detection de presence M: Masquage

C: Dip-switch DS1 DS2 D: Potentiometres TR1 TR2 E: Cavaliers J1, J2, J3 pour inclusion/exclusion résistance d'équilibrage.

N. B. Représentation graphique série Linea. Position des bornes, cablages et fonctions identiques pour Elkon, Aré et Plana.

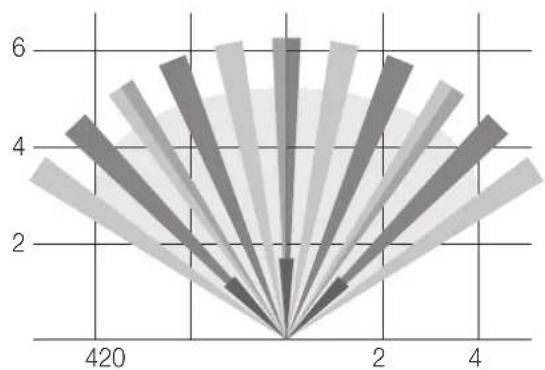

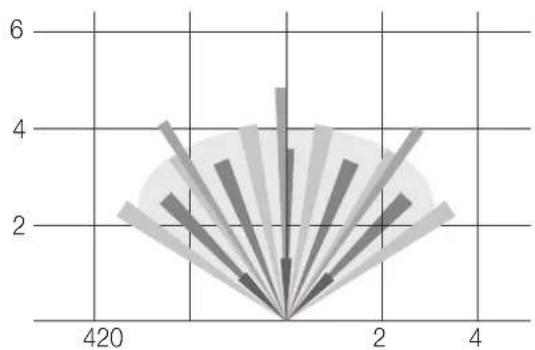

Diagrammes du CHAMP de detection

1. Installation encastrable à 1,2 m. 2. Installation avec support art. 00802 à 2,1 m de hauteur et détecteur

orienté sur le plus petit angle d'élévation (installation non certifiée IMQ-systèmes de sécurité)

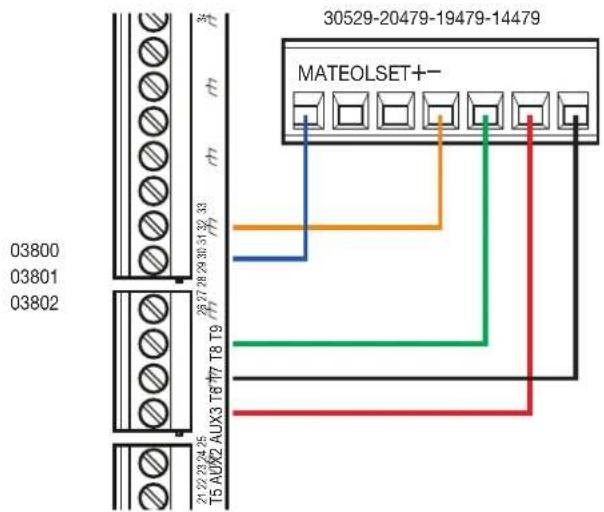

Exemples de raccordement avec la centrale

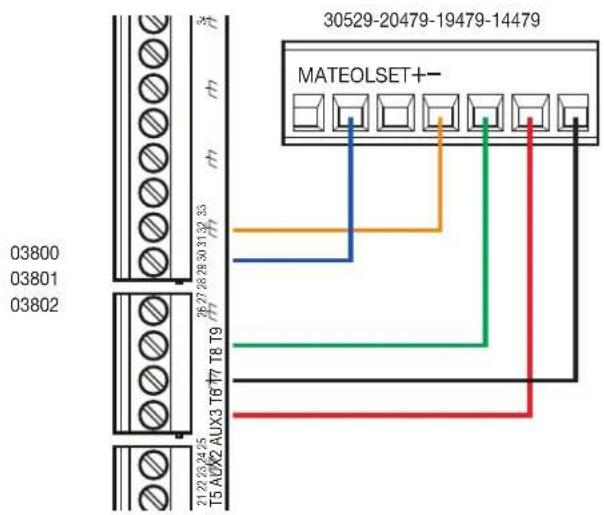

1. Detection du signal d'alarme avec simple equilibrage de la ligne. L'effraction et le masquage du dispositif ne sont pas détectés.

Raccordement borne
Borne sur la centrale Borne défecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut secteurs insérés/désinsrés -Cn/OIT	SET
T6 (peci est un exemple, possiblié d'utiliser n'imporre queile borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 2 et 3
Cavalier J3 fermé sur 1 et 2

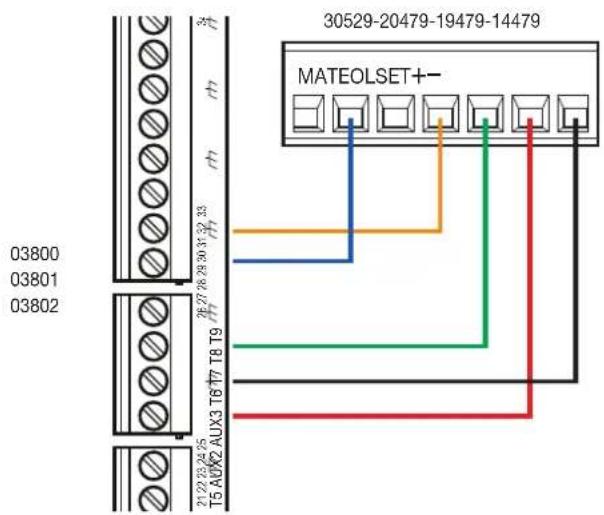

1. Detection du signal d'alarme et effraction avec double equilibrage de la ligne. Le masquage du dispositif n'est pas détecté.

Raccordement bornes
Borne sur la centrale Borne détecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut secteurs insérés/désinsérés - On/Off	SET
T6 (pocci est un exemple, possibité d'utiliser n'importe qu'elle brome T)	M
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

1. Detection du signal d'alarme, effraction, masquage avec triple equilibrage de la ligne.

Raccordement bornes
Borne sur la centrale Borne déducteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut sectours insérés/désinsérés -Crn/Oil	SET
T6 (peci est un exemple, possibité d'utilisar n'importe celle borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

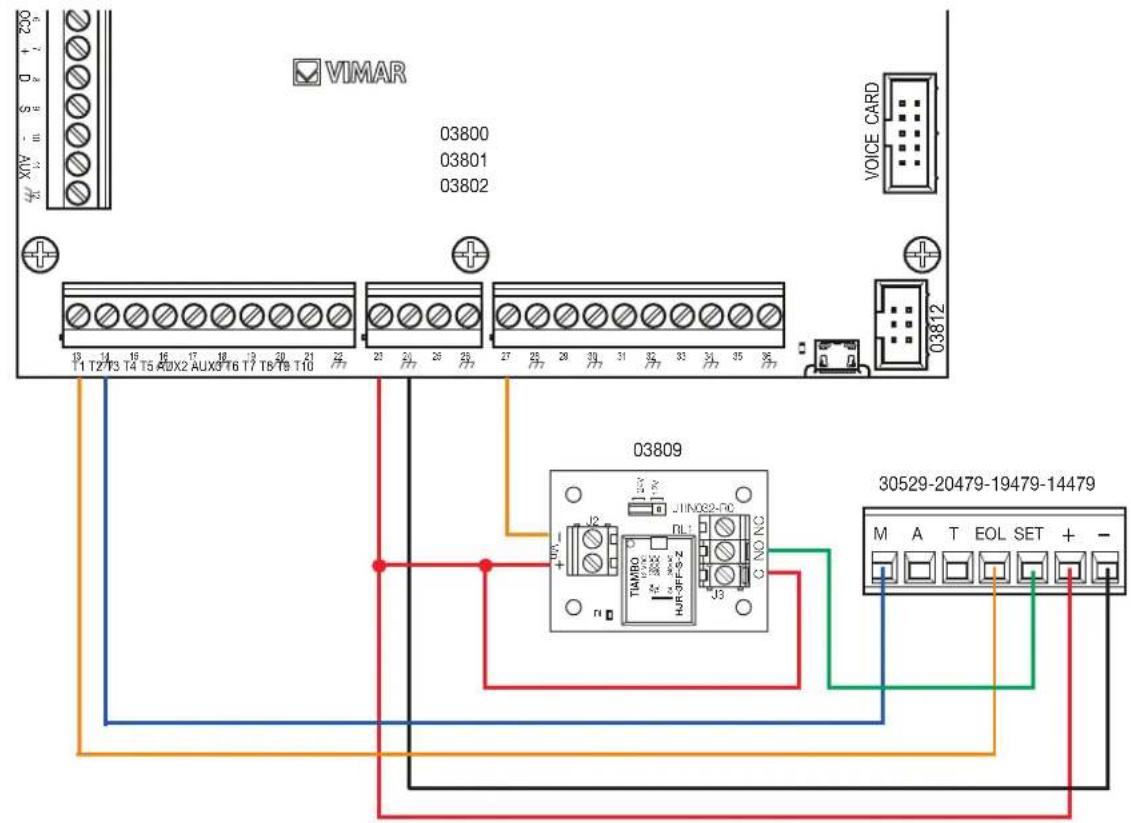

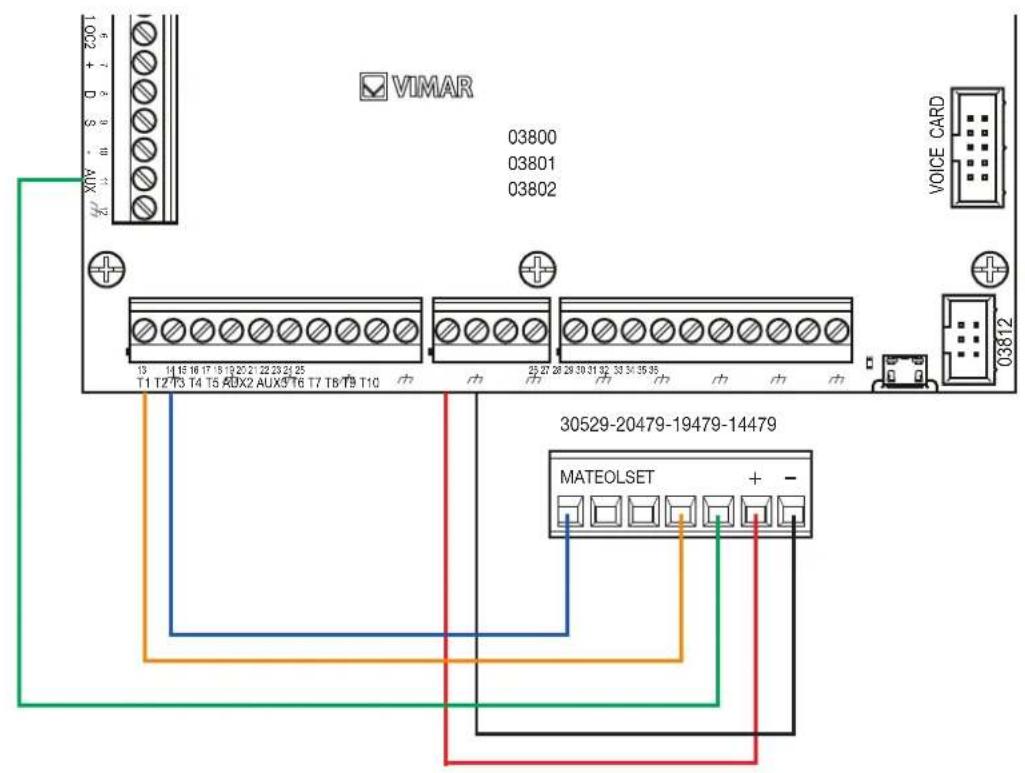

Connexions servant a neutraliser le capteur micro-onde

1. Connexion à la borne AUX de la centrale • Connection to the control unit AUX terminal

La sortie AUX de la centrale doit etre configuee avec CONTACT - NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSERÉ - SECTEUR 1).

1. Connexion à la borne T de la centrale

La sortie de la centrale doitetre configuee avec CONTACT-NF (nomalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSERÉ - SECTEUR 1).
