20479.B - Détecteur de mouvement Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement double technologie (infrarouge passif + micro-ondes)
Marque	Vimar
Modèle	20479.B
Alimentation	12 Vcc SELV ±25%
Consommation	28 mA max (15 mA en mode désinséré)
Température de fonctionnement	-10 °C à +40 °C
Fréquence micro-ondes	24,125 GHz à 16 dBm
Protection	Anti-ouverture avec antivandalisme intégré
Indice de sécurité	2 (EN 50131-2-4)
Classe environnementale	II (EN 50131-2-4)
Compatibilité centrales	By-alarm Plus 03800, 03801, 03802
Installation	Encastrée 2 modules ou en saillie avec support art. 00802
Réglages	Sensibilité micro-ondes et infrarouge, seuil crépusculaire, durée d'activation
Fonctions supplémentaires	Détection de masquage, exclusion micro-ondes en mode désactivé, utilisation comme détecteur d'éclairage
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits chimiques.
Sécurité	Installation conforme aux normes électriques en vigueur. Utiliser une alimentation SELV.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente Vimar. Réparation par personnel qualifié.
Informations générales	Conforme à la directive DEEE. Le produit peut contenir des traces de plomb (REACH).

FOIRE AUX QUESTIONS - 20479.B Vimar

Comment installer le détecteur 20479.B ?

Installez le détecteur à 1,20 m du sol, à l'écart de toute source de chaleur et de lumière directe. Utilisez un support encastré 2 modules ou en saillie avec l'article Vimar 00802. Assurez-vous que la tension d'alimentation est de 12 Vcc SELV et que les câbles blindés ne dépassent pas 100 m.

Quelle est la portée de détection du détecteur ?

La portée dépend de la sensibilité réglée. Le diagramme de couverture est fourni dans la notice. La sensibilité maximale correspond à la zone indiquée ; la minimale réduit la portée à environ 1 m. Le capteur micro-ondes peut détecter à travers les murs, donc réglez avec précaution.

Comment régler la sensibilité du capteur micro-ondes et infrarouge ?

Utilisez le potentiomètre TR1 pour la sensibilité micro-ondes (tourner pour augmenter/diminuer). Pour la sensibilité infrarouge, utilisez le dip-switch DS1-1 : ON = haute, OFF = normale.

Comment activer ou désactiver la LED frontale ?

Utilisez le dip-switch DS1-2 : ON active la LED, OFF la désactive. En mode désactivé, la LED reste éteinte sauf en cas d'alarme (elle s'allume 30 s après désinsertion de l'installation).

Que faire si la LED reste toujours allumée ?

Vérifiez que la tension d'alimentation est correcte (12 Vcc ±25%). Si la LED reste allumée en permanence, cela peut indiquer un problème d'alimentation. Consultez la notice pour plus de détails.

Comment utiliser le détecteur en mode automatisme d'éclairage ?

Lorsque l'installation est désinsérée (entrée SET au niveau haut), le détecteur peut commander un éclairage temporisé. Il combine le capteur de luminosité et la détection infrarouge. La sortie alarme s'ouvre 4 secondes lors de la détection. Réglez le seuil crépusculaire avec TR2 et la durée d'activation avec DS2-1 (20 ou 60 s).

Le détecteur est-il résistant aux fausses alarmes ?

Oui, grâce à la double technologie (IR + micro-ondes) fonctionnant en logique AND : les deux capteurs doivent détecter un mouvement pour déclencher une alarme. Cela réduit les fausses alarmes dues aux variations de température ou aux animaux. En mode masqué, la logique passe en OR.

Comment connecter le détecteur à une centrale By-alarm Plus ?

Utilisez le connecteur femelle 7 pôles. Branchez l'alimentation (+ et -), l'entrée SET sur une sortie AUX configurée en statut secteur, et les sorties d'alarme (A), effraction (T) et masquage (M) sur les bornes correspondantes de la centrale. Adaptez les résistances d'équilibrage avec les cavaliers J1, J2, J3.

Comment configurer les résistances d'équilibrage pour les sorties ?

Les cavaliers J1, J2 et J3 permettent d'inclure ou exclure les résistances internes pour les sorties de masquage, effraction et alarme. Par exemple, pour un double équilibrage, fermez J2 sur 1-2 et ouvrez J3. Reportez-vous au tableau de configuration dans la notice.

Que faire en cas de détection de masquage ?

La sortie de masquage (M) s'active si l'infrarouge est occulté ou si 5 pré-alarmes micro-ondes sont détectées sans confirmation IR. Le détecteur peut alors basculer automatiquement en logique OR. Pour résoudre, retirez l'objet masquant et vérifiez les réglages de sensibilité.

MODE D'EMPLOI 20479.B Vimar

Détecteur de mouvement by-alarm plus à IR passifs et micro-ondes - 2 modules.

Le détecteur intègre un capteur micro-ondes et un capteur infrarouge. Il signale le passage de personnes ou d'animaux dans sa zone de détection. La double technologie rend le capteur insensible aux causes les plus courantes de fausses alarmes. Le capteur fonctionne en mode AND. Quand un des deux capteurs relève un mouvement dans sa zone de détection, il reste en pré-alarme en attendant la confirmation de l'autre capteur. Après évidération, le dispositif envoie un signal à la centrale.

Tension d'alimentation: 12 Vcc SELV ±25% - Absorption à 12 V: 28 mA MAX, 15 mA désinséré - Température de fonctionnement: -10/+40°C - Type de protection : contre l'ouverture avec antivandalisme intégré - Micro-onde: 24,125 GHz à 16 dbm - Détction du masquage (non certifié) - Réglage de la sensibilité du capteur micro-ondes et infrarouge - Possibilité d'activer/désactiver la led de signalisation - Possibilité d'exclure le capteur micro-ondes quand l'installation est désactivée - Possibilité d'utiliser le dispositif comme détecteur d'éclairage des escaliers avec seul prépusculaire - Utilisable avec les centrales art. 03800, 03801 et 03802 - Configuration flexible et compatible avec les systèmes d'alarme de tiers - Installation: encastrée avec support 2 modules ou en saillie (avec support art. 00802: installation non certifiée IMQ-systèmes de sécurité) - Indice de sécurité : 2 (EN 50131-2-4) - Classe environnementale : II (EN 50131-2-4)

Fonctionnement

Le dispositif détecte la présence de corps en mouvement et le signale à la centrale By-alarm Plus ou aux systèmes de tiers compatibles.

Le détecteur dispose d'une borne femelle à 7 pôles amovible à laquelle arrive la tension d'alimentation (« + » et « - »), l'entrée statut installation insérée/désinsérée (« SET »), la terminaison des sorties avec contacts en série (« EOL »), la sortie effraction (« T »), la sortie alarme (« A ») et la sortie masquage (« M »).

Correspond au signal de statut de l'installation insérée/désinsérée. Présence d'une résistance de pull-down interne qui prévoit de connecter l'entrée à des contacts secs.

• En condition désinsérée, le contact doit former le signal vers le positif de l'alimentation (borne « + »).
• En condition insérée, le contact reste ouvert.

N. b. aucune connexion ne correspond à l'état inséré.

Lorsque le signal SET est haut, le capteur micro-ondes est désactivé et le dispositif fait office de capteur temporisé qui commande la sortie alarme uniquement à travers la détection IR combinée au seuil crépusculaire et à la durée d'activation.

Il s'agit d'un contact opto-isolé normalement fermé qui signale l'événement d'effraction de l'anti-sabotage du détecteur. La signalisation se déclenche sur les bornes « EOL » et « T » en ouvrant le contact pendant au moins 4 s.

La signalisation se déclenche sous l'effet de la tentative d'effraction du dispositif.

Sortie d'alarme

La signalisation d'alarme se déclenche sur les bornes « T » et « A » en ouvrant le contact pendant au moins 4 secondes (en l'absence d'alarme, le contact est fermé). Normalement, la signalisation se déclenche avec la logique AND des deux technologies ; lorsque le niveau de l'entrée SET est haut, la sortie peut être utilisée pour les automatismes d'éclairage temporisé (voir fonctionnement des automatismes).

Sortie de masquage

La signalisation de masquage se déclenche sur les bornes « A » et « M » en ouvrant le contact correspondant (en l'absence de masquage, le contact est fermé). La signalisation se déclenche :

lorsqu'une lentille infrarouge est occultée avec une peinture réfléchissante;

• avec 5 prévalences micro-ondes détectées mais aucune infrarouge (cette situation peut être due, par exemple, par la présence d'un objet devant le détecteur, qui bloque le signal infrarouge mais pas le signal micro-onde).

Un réglage pertinent permettra au dispositif, bien qu'il soit masqué, de modifier automatiquement la logique de détection de AND à OR.

Logique pour automatismes

Lorsqu'il est désinséré (c'est-à-dire avec l'entrée SET au niveau logique haut), le dispositif peut être utilisé pour les signalisations des automatismes.

En combinant le capteur de luminosité incorporé et la détection de présence, on obtient une commande éclairage intelligente en mesure de :

• vérifier si la luminosité est inférieure au seuil prédéfini;
• vérifier la présence à travers la composante infrarouge (en condition désinsérée, la composante micro-ondes est désactivée);
• commander la sortie alarme en ouvrant le contact correspondant.

Si le détecteur est utilisé pour les applications d'automatisation, il n'est pas nécessaire de modifier les connexions effectuées ; la centrale By-alarm Plus détecte l'événement d'alarme causé par la commande de la sortie et l'envoie au système domestique By-me Plus.

• À la première détection, le contact de la sortie d'alarme s'ouvre 4 secondes (impulsion) et le contrôle sur la luminosité est inhibé pour une durée déterminée par le paramètre « Durée activation »
• La détection d'une présence déclenche la répétition de l'impulsion sur la sortie et le réenclenchement du temporisateur; une fois le temps écoulé, le contrôle sur la luminosité recommence selon la logique initiale.
• La led frontale est commandée selon la même modalité que le signal de présence sur l'infrarouge.

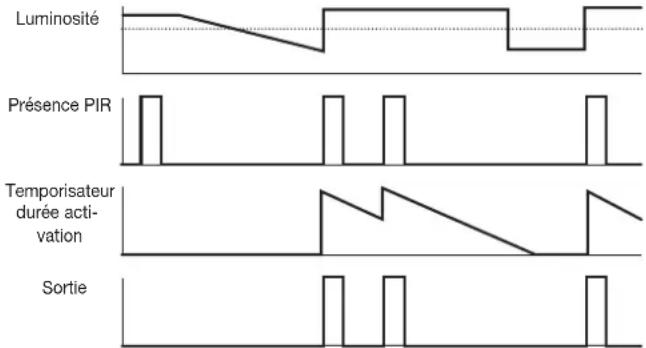

La figure ci-après illustre la description précédente.

Signalisation de la led frontale

La led s'allume quelques secondes lorsque le dispositif se met en marche puis son comportement dépend de la façon dont son dip-switch a été réglé.

Led invalidée :

• En condition installation désinsérée, la led reste toujours éteinte.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle détecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Led validée :

• En condition installation désinsérée, la led s'allume en cas de détection d'une présence.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle détecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Si la LED reste toujours allumée, vérifier si la tension d'alimentation est correcte.

Le tableau ci-après explique comment régler les paramètres du détecteur :

Paramètre Configuration
Sensibilité micro-ondes*	• Réglage TR1 ∪: Incrémentation • Réglage TR1 ∪: Déprémentation
Seuil luminosité**	• Réglage TR2 ∪: Incrémentation • Réglage TR2 ∪: Déprémentation
Sensibilité PIR	• Dip-switch DS1-1 ON : Haute • Dip-switch DS1-1 OFF : Normale
Validation led frontale	• Dip-switch DS1-2 ON : Activé • Dip-switch DS1-2 OFF : Désactivé
Durée activation***	• Dip-switch DS2-1 ON : 60 s • Dip-switch DS2-1 OFF : 20 s
Détention de présence	• Dip-switch DS2-2 ON : logique OR • Dip-switch DS2-2 OFF : logique AND fixe

• Le capteur à micro-ondes peut également détecter le mouvement à travers les murs; il est donc nécessaire de régler la sensibilité en fonction de l'environnement dans lequel on se trouve. La sensibilité maximale correspond à la zone indiquée sur le diagramme de couverture; la sensibilité minimale correspond à une zone de forme analogue, mais limitée à 1 m env. ^** Le seul crépusculaire est utilisé pour détecter une présence dans les applications d'automatismes (commande d'un éclairage temporisé en condition désinsérée). *** S'utilise durant la détection d'une présence dans les applications d'automatismes.

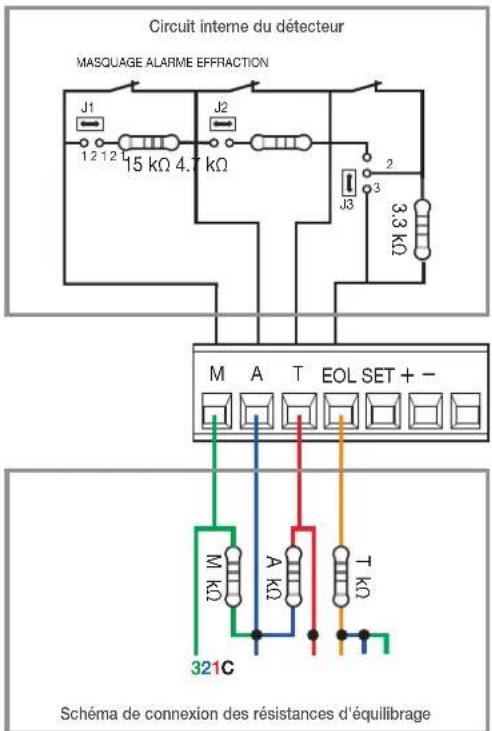

Configuration des sorties

Pour simplifier l'installation, le détecteur renferme une résistance d'équilibrage dont la valeur est adaptée pour être utilisée avec les centrales 03800, 03801 et 03802. La figure ci-dessous illustre le schéma de contact de la sortie et la connexion avec la résistance interne d'équilibrage.

Pour la sortie Effraction (T), la résistance est insérée en série au contact. - Pour la sortie Alarme (A), la résistance est insérée parallèlement au contact. - Pour la sortie Masquage (M), la résistance est reliée parallèlement au contact correspondant.

Si des valeurs de résistance différentes sont nécessaires, il est possible d'exclure la résistance interne en intervenant sur le pontage cavalier correspondant et de relier extérieurement en série la résistance appropriée, en ayant soin de reproduire la même connexion (voir la partie inférieure de la figure ci-dessus).

Le tableau ci-après illustre le mode de réglage de chaque résistance interne d'équilibrage.

Description Options
Résistance interne pour simple équilibrage	• Cavalier J3 sur 1-2 : Exclusion contact Effraction • Cavalier J3 sur 2-3 : Résistance exclue (court-circuit)
Résistance interne pour double équilibrage	• Cavalier J2 sur 1-2 : Insérée • Cavalier J2 sur 2-3 : Exclue (ouverte)
Résistance interne pour triple équilibrage	• Cavalier J1 sur 1-2 : Insérée • Cavalier J1 sur 2-3 : Exclue (ouverte)

La charge maximale pilotable avec la sortie Anti-sabotage correspond à 250 mA 24 V résistifs.

Branchements

• Les connexions filaires de l'installation anti-intrusion sont fixées sur un connecteur femelle amovible (qui facilite la pose) qui s'enclenche sur le connecteur mâle à l'arrêt du dispositif. Relier le blindage du câble uniquement sur la centrale, avec le conducteur négatif de l'alimentation.
• Séparer l'alimentation de la sirène de celle des détecteurs.
• S'assurer que les entrées de la centrale ont été configurées correctement, avec la même signification que les sorties du dispositif.
• L'entrée SET détermine la logique de fonctionnement du dispositif. Le secteur d'appartenance du détecteur doit avoir été attribué à la sortie de la centrale (connectée à SET).
• Sur les centrales By-alarm Plus 03800, 03801 et 03802, il est possible d'utiliser une des sorties AUX disponibles, convenablement configurée (consulter le manuel de programmation)
• Sur les modules d'extension 03808 et 03819, il est possible d'utiliser la sortie AUX disponible, convenablement configurée. Dans l'alternative, il est possible d'utiliser une borne E/S convenablement configurée (consulter le manuel de programmation), à l'aide du relais 03809.

Consignes d'installation

• L'installation doit être réalisée conformément aux dispositions qui régissent la pose du matériel électrique en vigueur dans le pays concerné.
• Installer à l'écart de toute source de chaleur et de la lumière directe.
• Ne pas installer 2 capteurs proches l'un de l'autre ou dont les zones de couverture se superposent.
• Installer en des points où le champ de détection n'est généré par chaque objet.
• À la mise en marche, le détector procède à un self test de 120 s au terme duquel il entre en service.
• Si le détector est installé dans des boîtes d'encastrement, pour garantir la protection contre l'ouverture et l'arrachement, utiliser exclusivement des supports à 2 modules fixés par les 2 vis anti-effraction comprises avec le détector. Dans ce cas, pour démonter le détector, il faudra utiliser un tournevis pour intervenir sur les 4 clips de fixation.
• Les objets métalliques posés devant le détecteur peuvent réduire sa sensibilité. Éviter d'inlocker le détecteur derrière des grilles, des profilés, des bords, des grillages et des étagères en métal.
• Ne pas installer le détecteur sur une cloison mobile ou pouvant subir des chocs ou des vibrations.
• Ne pas installer le détecteur contre l'antenne GSM.
• Le capteur double technologie est un dispositif d'intérieur qui doit être logé dans une boîte d'encastrement, à 1,20 m du plancher. Pour le montage en saillie des articles Eikon, Arké et Plana, il est également possible d'utiliser le support exte-. ieur Vimar art. 00802.
• La tension d'alimentation doit être de type Safety Extra Low Voltage (SELV).
• Pour l'installation, utiliser des câbles blindés sans halogène, compatibles avec la pose de câbles d'énergie de Classe 1 (U0 = 400 V) VIMAR 01734 (2x0,50mm² + 4x0,22mm²). La longueur des raccordements ne doit pas dépasser 100 m.

Règlement REACH (EU) n° 1907/2006 - art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la roue barrée approuvée sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'illustration devient contenant l'appareil à un centre municipal de la sélection des déchets électriques et électrotechniques. Côte la gestion autonome, le détenteur poursuivra le conténement jusqu'à l'application qu'il neurt meint au début d'un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalantes. Les distributeurs du matériel électronique disposant d'une surface de ventes supérieure à 400 m² reçoivent les produits électriques arrêtés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat; à condition que le tiers de dimension de l'application ne passe pas 20 cm. La collecte visée visiblement et recyclée l'application, à la retraçabilité et à l'élimination en rapport sur l'environnement, continue à éliminer la pollution du milieu et si c'est lors de la santé de favorisant la réduction des matériaux qui le composent.

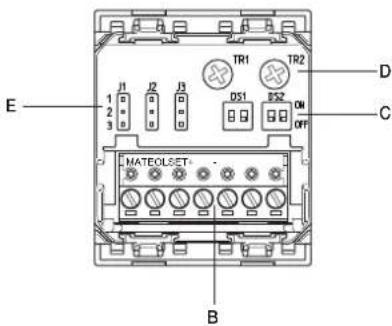

VUE de FACE VUE arrière

30529. x

20479-19479-14479

A: Led rouge signalisation présence B: connecteur extractible entrées/sorties

Entrées :

• : Entrée négative alimentation +: Entrée positive alimentation

SET: Entrée état installation (activée/désactivée)

Sorties :

EOL: Commun des signaux d'équilibrage T: Effraction A: Alarme detection de présence M: Masquage

C: Dip-switch DS1 DS2 D: Potentiomètres TR1 TR2 E: Cavaliers J1, J2, J3 pour inclusion/exclusion résistance d'équilibrage.

N. B. Représentation graphique série Linéa. Position des bornes, cablages et fonctions identiques pour Elkon, Aré et Plana.

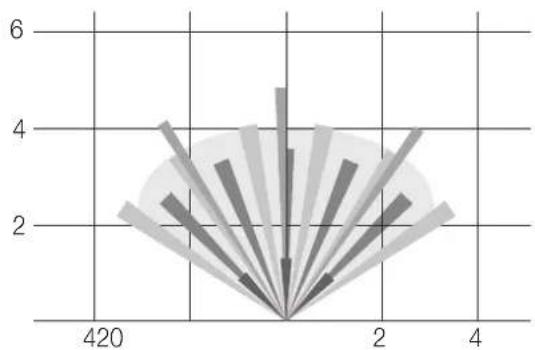

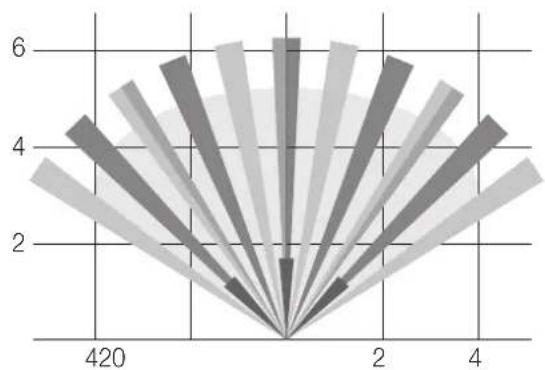

Diagrammes du CHAMP de detection

1. Installation encastrable à 1,2 m. 2. Installation avec support art. 00802 à 2,1 m de hauteur et détecteur

orienté sur le plus petit angle d'élévation (installation non certifiée IMQ-systèmes de sécurité)

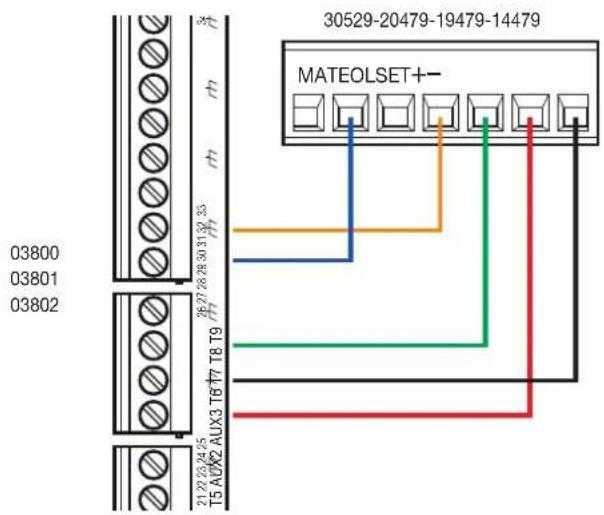

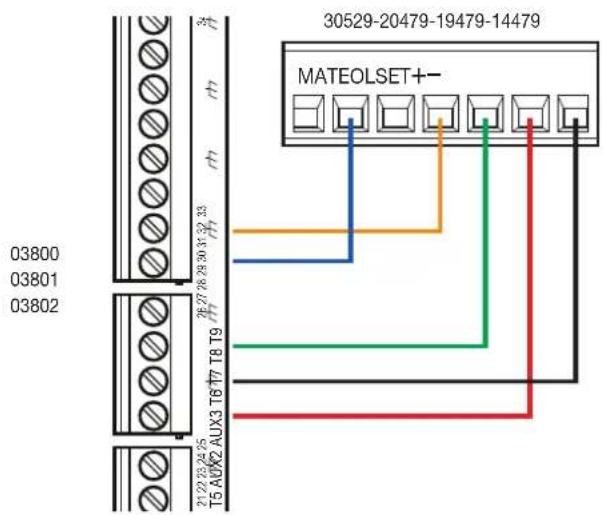

Exemples de raccordement avec la centrale

1. Détection du signal d'alarme avec simple équilibrage de la ligne. L'effraction et le masquage du dispositif ne sont pas détectés.

Raccordement borne
Borne sur la centrale Borne défecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut secteurs insérés/désinsrés -Cn/OIT	SET
T6 (peci est un exemple, possiblié d'utiliser n'imporre queile borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 2 et 3
Cavalier J3 fermé sur 1 et 2

1. Détection du signal d'alarme et effraction avec double équilibrage de la ligne. Le masquage du dispositif n'est pas détecté.

Raccordement bornes
Borne sur la centrale Borne détecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut secteurs insérés/désinsérés - On/Off	SET
T6 (pocci est un exemple, possibité d'utiliser n'importe qu'elle brome T)	M
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

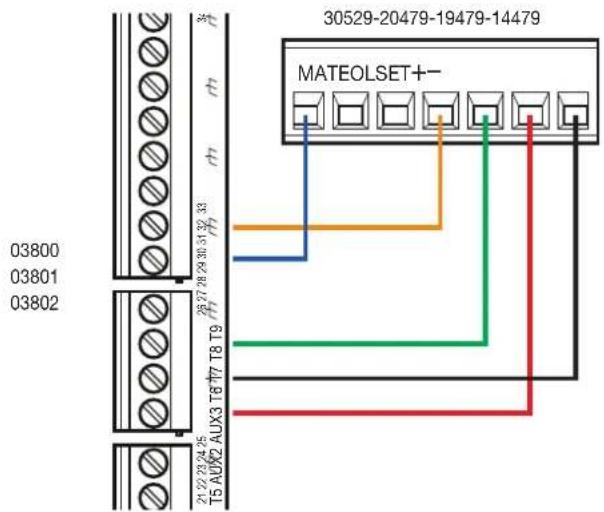

1. Détection du signal d'alarme, effraction, masquage avec triple équilibrage de la ligne.

Raccordement bornes
Borne sur la centrale Borne détecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme partie de statut sectours insérés/désinsérés -Crn/Oil	SET
T6 (peci est un exemple, possibité d'utilisar n'importe celle borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

Connexions servant à neutraliser le capteur micro-ondes

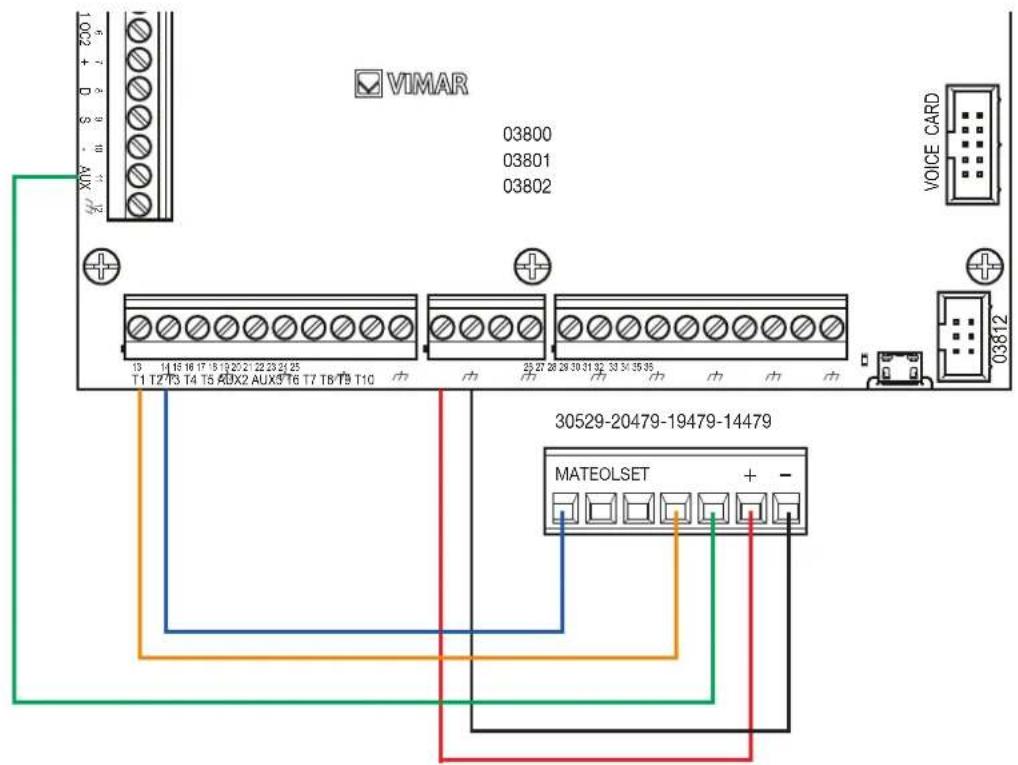

1. Connexion à la borne AUX de la centrale

La sortie AUX de la centrale doit être configurée avec CONTACT - NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSÉRÉ - SECTEUR 1).

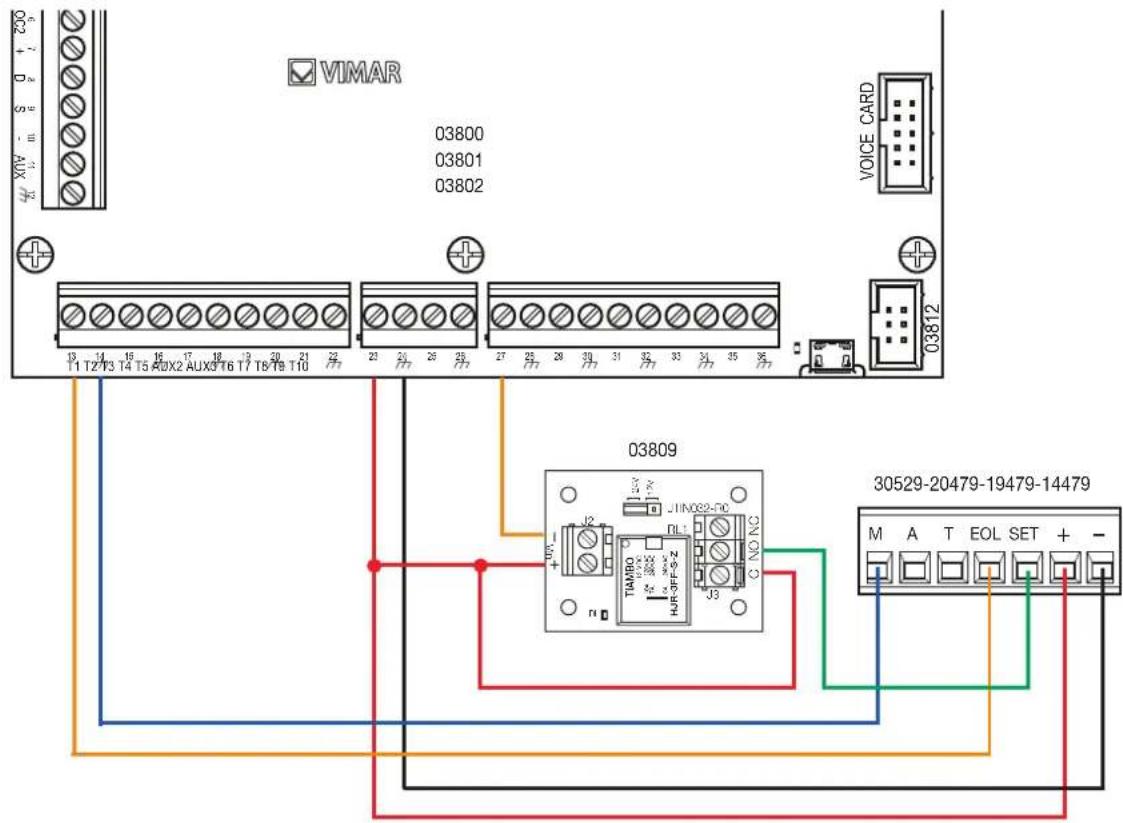

2. Connexion à la borne t de la centrale

La sortie de la centrale doit être configurée avec CONTACT-NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSERÉ - SECTEUR 1).
