Type de produit	Détecteur de mouvement double technologie
Marque	Vimar
Modèle	20479
Technologie	Infrarouge passif (PIR) et micro-ondes (MW)
Tension d'alimentation	12 Vcc SELV ±25%
Absorption	28 mA max (15 mA en veille)
Température de fonctionnement	-10°C à +40°C
Fréquence micro-ondes	24,125 GHz à 16 dBm
Indice de sécurité	2 (EN 50131-2-4)
Classe environnementale	II (EN 50131-2-4)
Protection anti-sabotage	Contact d'effraction intégré (antivandalisme)
Installation	Encastrée (support 2 modules) ou en saillie (support art. 00802)
Hauteur d'installation recommandée	1,20 m (encastrée) ou 2,1 m (saillie)
Sorties	Effraction (T), Alarme (A), Masquage (M), Commun (EOL)
Réglages	Sensibilité MW et PIR, seuil de luminosité, durée d'activation, logique AND/OR, LED
Fonction automatisme	Commande d'éclairage temporisé en mode désinséré (SET haut)
Compatibilité centrales	Vimar By-alarm Plus 03800, 03801, 03802 et systèmes tiers compatibles
Type de câble recommandé	Câble blindé sans halogène, 2x0,50mm² + 4x0,22mm², longueur max 100 m
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits chimiques agressifs.
Sécurité	Alimentation SELV, protection anti-ouverture, conformité DEEE

FOIRE AUX QUESTIONS - 20479 Vimar

Comment régler la sensibilité du détecteur ?

La sensibilité micro-ondes se règle avec le potentiomètre TR1 (incrémentation/déprémentation). La sensibilité PIR se règle via le dip-switch DS1-1 : position ON = haute sensibilité, OFF = normale. Il est important d'ajuster la sensibilité MW pour éviter les détections à travers les murs.

Que faire si la LED reste allumée en permanence ?

Vérifiez d'abord que la tension d'alimentation est correcte (12 Vcc). Si la LED reste allumée, cela peut indiquer un problème d'alimentation ou un défaut du détecteur. Consultez la section 'Signalisation de la LED frontale' de la notice.

Comment utiliser le détecteur en mode automatisme d'éclairage ?

Placez l'entrée SET au niveau logique haut (désinséré). Le détecteur combine alors le capteur de luminosité et la détection infrarouge pour commander la sortie alarme. La durée d'activation se règle via DS2-1 (20 s ou 60 s). Le contact de sortie s'ouvre 4 secondes lors de la première détection, puis se répète si une présence est maintenue.

Quelle est la tension d'alimentation requise ?

Le détecteur fonctionne sous une tension de 12 Vcc SELV avec une tolérance de ±25 %. L'absorption maximale est de 28 mA (15 mA en veille). L'alimentation doit être de type Safety Extra Low Voltage (SELV).

Comment configurer les sorties pour un triple équilibrage ?

Pour un triple équilibrage (alarme + effraction + masquage), réglez les cavaliers ainsi : J1 sur choix, J2 sur 1-2, J3 ouvert (voir tableau de configuration). Les connexions à la centrale doivent utiliser les bornes T, A, M et EOL comme indiqué dans le schéma de raccordement.

Quelle est la portée de détection ?

La portée dépend du réglage de sensibilité. La zone de détection maximale correspond au diagramme de couverture fourni dans la notice. La sensibilité minimale réduit la zone à environ 1 mètre. Pour une installation encastrée à 1,20 m, la portée typique est de plusieurs mètres (consultez le diagramme).

Comment désactiver le capteur micro-ondes ?

Le capteur micro-ondes se désactive automatiquement lorsque l'entrée SET est au niveau logique haut (installation désinsérée). Pour une désactivation permanente, vous pouvez également configurer la centrale pour envoyer un signal de désactivation via la sortie AUX. Reportez-vous au schéma 'Connexions servant à neutraliser le capteur micro-ondes'.

Que faire en cas de fausses alarmes ?

Vérifiez que le détecteur n'est pas installé près de sources de chaleur, de lumière directe, ou d'objets métalliques. Ajustez la sensibilité micro-ondes (TR1) et PIR (DS1-1). Assurez-vous que les zones de couverture ne se chevauchent pas avec un autre détecteur. Le mode AND réduit les fausses alarmes.

Comment installer le détecteur en saillie ?

Utilisez le support extérieur Vimar art. 00802. L'installation en saillie n'est pas certifiée IMQ-systèmes de sécurité. Montez le détecteur à 2,1 mètres de hauteur, orienté avec le plus petit angle d'élévation. Suivez les schémas de raccordement fournis.

Comment réinitialiser le détecteur après une alarme ?

Le détecteur se réinitialise automatiquement. Après une alarme, la LED reste allumée 30 secondes si l'installation est désinsérée. Si l'installation est réarmée, le détecteur revient en mode veille. Aucune réinitialisation manuelle n'est nécessaire.

MODE D'EMPLOI 20479 Vimar

Détecteur de mouvement by-alarm plus à IR passifs et micro-ondes - 2 modules.

Le détecteur intègre un capteur micro-ondes et un capteur infrarouge. Il signale le passage de personnes ou d'animaux dans sa zone de détection. La double technologie rend le capteur insensible aux causes les plus courantes de fausses alarmes. Le capteur fonctionne en mode AND. Quand un des deux capteurs relève un mouvement dans sa zone de détection, il reste en pré-alarme en attendant la confirmation de l'autre capteur. Après évidération, le dispositif envoie un signal à la centrale.

Tension d'alimentation: 12 Vcc SELV ±25% - Absorption à 12 V: 28 mA MAX, 15 mA désinséré - Température de fonctionnement: -10/+40°C - Type de protection : contre l'ouverture avec antivandalisme intégré - Micro-onde: 24,125 GHz à 16 dbm - Détction du masquage (non certifié) - Réglage de la sensibilité du capteur micro-ondes et infrarouge - Possibilité d'activer/désactiver la led de signalisation - Possibilité d'exclure le capteur micro-ondes quand l'installation est désactivée - Possibilité d'utiliser le dispositif comme détecteur d'éclairage des escaliers avec seul prépusculaire - Utilisable avec les centrales art. 03800, 03801 et 03802 - Configuration flexible et compatible avec les systèmes d'alarme de tiers - Installation: encastrée avec support 2 modules ou en saillie (avec support art. 00802: installation non certifiée IMQ-systèmes de sécurité) - Indice de sécurité : 2 (EN 50131-2-4) - Classe environnementale : II (EN 50131-2-4)

Fonctionnement

Le dispositif détecte la présence de corps en mouvement et le signale à la centrale By-alarm Plus ou aux systèmes de tiers compatibles.

Le détecteur dispose d'une borne femelle à 7 pôles amovible à laquelle arrive la tension d'alimentation (« + » et « - »), l'entrée statut installation insérée/désinsérée (« SET »), la terminaison des sorties avec contacts en série (« EOL »), la sortie effraction (« T »), la sortie alarme (« A ») et la sortie masquage (« M »).

Correspond au signal de statut de l'installation insérée/désinsérée. Présence d'une résistance de pull-down interne qui prévoit de connecter l'entrée à des contacts secs.

• En condition désinsérée, le contact doit former le signal vers le positif de l'alimentation (borne « + »).
• En condition insérée, le contact reste ouvert.

N. b. aucune connexion ne correspond à l'état inséré.

Lorsque le signal SET est haut, le capteur micro-ondes est désactivé et le dispositif fait office de capteur temporisé qui commande la sortie alarme uniquement à travers la détection IR combinée au seuil crépusculaire et à la durée d'activation.

Il s'agit d'un contact opto-isolé normalement fermé qui signale l'événement d'effraction de l'anti-sabotage du détecteur. La signalisation se déclenche sur les bornes « EOL » et « T » en ouvrant le contact pendant au moins 4 s.

La signalisation se déclenche sous l'effet de la tentative d'effraction du dispositif.

Sortie d'alarme

La signalisation d'alarme se déclenche sur les bornes « T » et « A » en ouvrant le contact pendant au moins 4 secondes (en l'absence d'alarme, le contact est fermé). Normalement, la signalisation se déclenche avec la logique AND des deux technologies ; lorsque le niveau de l'entrée SET est haut, la sortie peut être utilisée pour les automatismes d'éclairage temporisé (voir fonctionnement des automatismes).

Sortie de masquage

La signalisation de masquage se déclenche sur les bornes « A » et « M » en ouvrant le contact correspondant (en l'absence de masquage, le contact est fermé). La signalisation se déclenche :

lorsqu'une lentille infrarouge est occultée avec une peinture réfléchissante;

• avec 5 prévalences micro-ondes détectées mais aucune infrarouge (cette situation peut être due, par exemple, par la présence d'un objet devant le détecteur, qui bloque le signal infrarouge mais pas le signal micro-onde).

Un réglage pertinent permettra au dispositif, bien qu'il soit masqué, de modifier automatiquement la logique de détection de AND à OR.

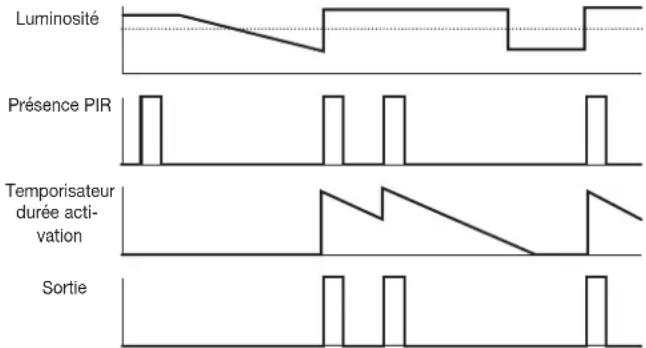

Logique pour automatismes

Lorsqu'il est désinséré (c'est-à-dire avec l'entrée SET au niveau logique haut), le dispositif peut être utilisé pour les signalisations des automatismes.

En combinant le capteur de luminosité incorporé et la détection de présence, on obtient une commande éclairage intelligente en mesure de :

• vérifier si la luminosité est inférieure au seuil prédéfini;
• vérifier la présence à travers la composante infrarouge (en condition désinsérée, la composante micro-ondes est désactivée);
• commander la sortie alarme en ouvrant le contact correspondant.

Si le détecteur est utilisé pour les applications d'automatisation, il n'est pas nécessaire de modifier les connexions effectuées ; la centrale By-alarm Plus détecte l'événement d'alarme causé par la commande de la sortie et l'envoie au système domestique By-me Plus.

• À la première détection, le contact de la sortie d'alarme s'ouvre 4 secondes (impulsion) et le contrôle sur la luminosité est inhibé pour une durée déterminée par le paramètre « Durée activation ».
• La détection d'une présence déclenche la répétition de l'impulsion sur la sortie et le réenclenchement du temporisateur; une fois le temps écoulé, le contrôle sur la luminosité recommence selon la logique initiale.
• La led frontale est commandée selon la même modalité que le signal de présence sur l'infrarouge.

La figure ci-après illustre la description précédente.

Signalisation de la led frontale

La led s'allume quelques secondes lorsque le dispositif se met en marche puis son comportement dépend de la façon dont son dip-switch a été réglé.

Led invalidée :

• En condition installation désinsérée, la led reste toujours éteinte.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle détecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Led validée :

• En condition installation désinsérée, la led s'allume en cas de détection d'une présence.
• En condition installation insérée, elle s'allume quelques secondes lorsqu'elle détecte l'alarme puis la signale en restant allumée 30 s après que l'installation a été désinsérée.

Si la LED reste toujours allumée, vérifier si la tension d'alimentation est correcte.

Le tableau ci-après explique comment régler les paramètres du détecteur :

Paramètre Configuration
Sensibilité micro-ondes*	• Réglage TR1 ∪: Incrémentation • Réglage TR1 ∪: Déprémentation
Seuil luminosité**	• Réglage TR2 ∪: Incrémentation • Réglage TR2 ∪: Déprémentation
Sensibilité PIR	• Dip-switch DS1-1 ON : Haute • Dip-switch DS1-1 OFF : Normale
Validation led frontale	• Dip-switch DS1-2 ON : Activé • Dip-switch DS1-2 OFF : Désactivé
Durée activation***	• Dip-switch DS2-1 ON : 60 s • Dip-switch DS2-1 OFF : 20 s
Détention de présence	• Dip-switch DS2-2 ON : logique OR • Dip-switch DS2-2 OFF : logique AND fixe

• Le capteur à micro-ondes peut également détecter le mouvement à travers les murs; il est donc nécessaire de régler la sensibilité en fonction de l'environnement dans lequel on se trouve. La sensibilité maximale correspond à la zone indiquée sur le diagramme de couverture; la sensibilité minimale correspond à une zone de forme analogue, mais limitée à 1 m env. Le seul crépusculaire est utilisé pour détecter une présence dans les applications d'automatismes (commande d'un éclairage temporisé en condition désinsérée). S'utilise durant la détection d'une présence dans les applications d'automatismes.

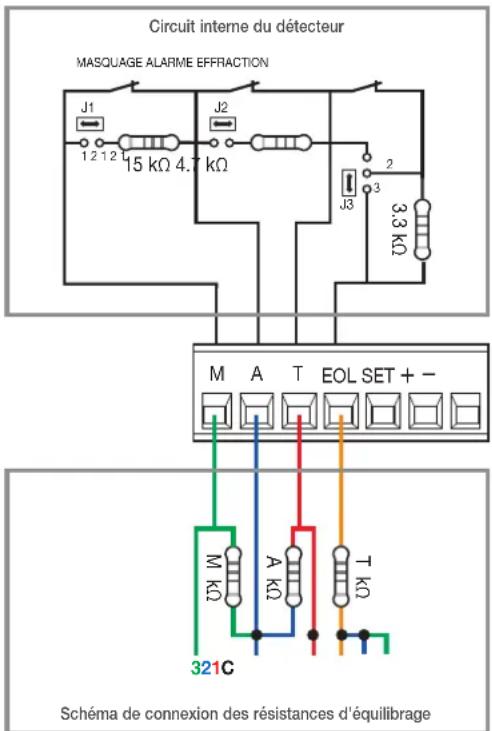

Configuration des sorties

Pour simplifier l'installation, le détecteur renferme une résistance d'équilibrage dont la valeur est adaptée pour être utilisée avec les centrales 03800, 03801 et 03802. La figure ci-dessous illustre le schéma de contact de la sortie et la connexion avec la résistance interne d'équilibrage.

Pour la sortie Effraction (T), la résistance est insérée en série au contact. - Pour la sortie Alarme (A), la résistance est insérée parallèlement au contact. - Pour la sortie Masquage (M), la résistance est reliée parallèlement au contact correspondant.

Si des valeurs de résistance différentes sont nécessaires, il est possible d'exclure la résistance interne en intervenant sur le pontage cavalier correspondant et de relier extérieurement en série la résistance appropriée, en ayant soin de reproduire la même connexion (voir la partie inférieure de la figure ci-dessus).

Le tableau ci-après illustre le mode de réglage de chaque résistance interne d'équilibrage.

Description Options
Résistance interne pour simple équilibrage	• Cavalier J3 sur 1-2 : Exclusion contact Effraction • Cavalier J3 sur 2-3 : Résistance exclue (court-circuit)
Résistance interne pour double équilibrage	• Cavalier J2 sur 1-2 : Insérée • Cavalier J2 sur 2-3 : Exclue (ouverte)
Résistance interne pour triple équilibrage	• Cavalier J1 sur 1-2 : Insérée • Cavalier J1 sur 2-3 : Exclue (ouverte)

La charge maximale pilotable avec la sortie Anti-sabotage correspond à 250 mA 24 V résistifs.

Branchements

• Les connexions filaires de l'installation anti-intrusion sont fixées sur un connecteur femelle amovible (qui facilite la pose) qui s'enclenche sur le connecteur mâle à l'arrière du dispositif. Relier le blindage du cable uniquement sur la centrale, avec le conducteur négatif de l'alimentation.
• Séparer l'alimentation de la sirène de celle des détecteurs.
• S'assurer que les entrées de la centrale ont été configurées correctement, avec la même signification que les sorties du dispositif.
• L'entrée SET détermine la logique de fonctionnement du dispositif. Le secteur d'appartenance du détecteur doit avoir été attribué à la sortie de la centrale (connectée à SET).
• Sur les centrales By-alarm Plus 03800, 03801 et 03802, il est possible d'utiliser une des sorties AUX disponibles, convenablement configurée (consulter le manuel de programmation)
• Sur les modules d'extension 03808 et 03819, il est possible d'utiliser la sortie AUX disponible, convenablement configurée. Dans l'alternative, il est possible d'utiliser une borne E/S convenablement configurée (consulter le manuel de programmation), à l'aide du relais 03809.

Consignes d'installation

• L'installation doit être réalisée conformément aux dispositions qui régissent la pose du matériel électrique en vigueur dans le pays concerné.
• Installer à l'écart de toute source de chaleur et de la lumière directe.
• Ne pas installer 2 capteurs proches l'un de l'autre ou dont les zones de couverture se superposent.
• Installer en des points où le champ de détection n'est généré par chaque objet.
• À la mise en marche, le détector procède à un self test de 120 s au terme duquel il entre en service.
• Si le détector est installé dans des boîtes d'encastrement, pour garantir la protection contre l'ouverture et l'arrachement, utiliser exclusivement des supports à 2 modules fixés par les 2 vis anti-effraction comprises avec le détector. Dans ce cas, pour démonter le détector, il faudra utiliser un tournevis pour intervenir sur les 4 dents de fixation.
• Les objets métalliques posés devant le détecteur peuvent réduire sa sensibilité. Éviter d'installer le détecteur derrière des grilles, des profilés, des bords, des grillages et des étagères en métal.
• Ne pas installer le détecteur sur une cloison mobile ou pouvant subir des chocs ou des vibrations.
• Ne pas installer le détecteur contre l'antenne GSM.
• Le capteur double technologie est un dispositif d'intérieur qui doit être logé dans une boîte d'encastrement, à 1,20 m du plancher. Pour le montage en saillie des articles Eikon, Arké et Plana, il est également possible d'utiliser le support extérieur Vimar art. 00802.
• La tension d'alimentation doit être de type Safety Extra Low Voltage (SELV).
• Pour l'installation, utiliser des câbles blindés sans halogène, compatibles avec la pose de câbles d'énergie de Classe 1 (U0 = 400 V) VIMAR 01734 (2x0,50mm² + 4x0,22mm²). La longueur des raccordements ne doit pas dépasser 100m.

Règlement REACH (EU) n° 1907/2006 - art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la pouldre barre posé sur l'appareil ou sur l'emballage indique que le produit doit être réparti séparément des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et techniques. Outre la gestion autonome, le distributeur pour un achat confère gracieusement l'appareil qu'il neurtme arrête à un distributeur au moment de l'achat d'un nouveau appareil àxon facteurs équivalents. Les distributeurs du matériel électronique disposant d'une surface de ventes supérieure à 400 m² restituent les produits électroniques arrivés à la fin de leur cycle de vie à très faibles frais, sans obligation d'achat, à condition que ces dimensions de l'appareil ne dépasse pas 25 cm. La collecte visant à recycler l'appareil, à le réparer et à l'éliminer en respectant l'environnement, continue à éliminer la pollution du milieu et ses effets sur la santé de favorise la réduction des matériaux qui le compose sont.

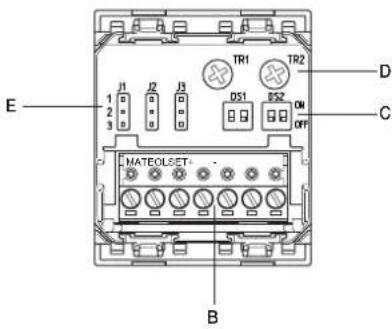

VUE de FACE VUE arrière

30529. x

20479-19479-14479

A: Led rouge signalisation présence B: connecteur extractible entrées/sorties

Entres :

• : Entrée négative alimentation
• : Entrée positive alimentation

SET: Entrée état installation (activée/désactivée)

Sorties :

EOL: Commun des signaux d'équilibrage T: Effraction A: Alarme detection de présence M: Masquage

C: Dip-switch DS1 DS2 D: Potentiomètres TR1 TR2 E: Cavaliers J1, J2, J3 pour inclusion/exclusion résistance d'équilibrage.

N. B. Représentation graphique série Linea. Position des bornes, cablages et fonctions identiques pour Ekron, Arké et Plana.

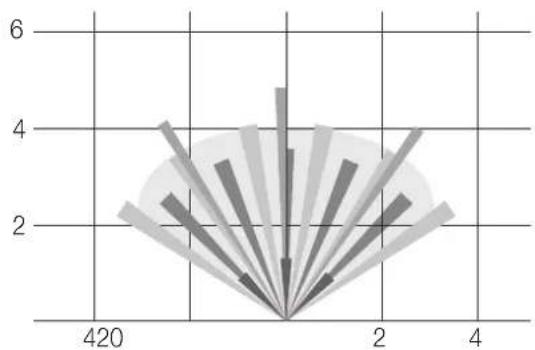

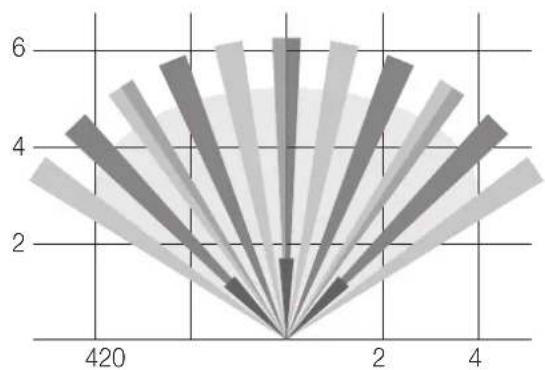

Diagrammes du CHAMP de detection

1. Installation encastrable à 1,2 m. 2. Installation avec support art. 00802 à 2,1 m de hauteur et détecteur

orienté sur le plus petit angle d'élévation (installation non certifiée IMQ-systèmes de sécurité)

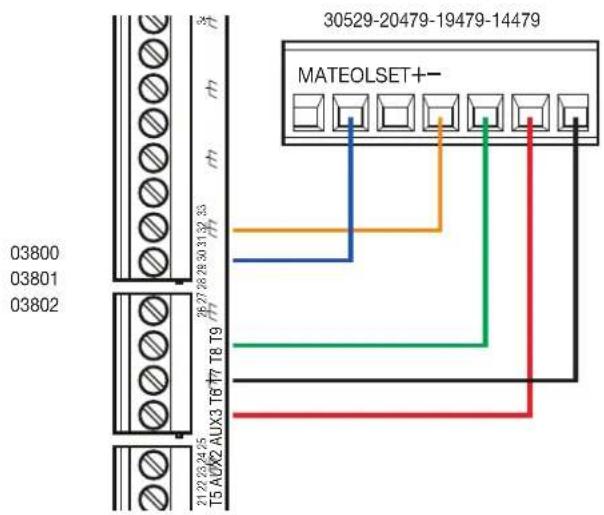

Exemples de raccordement avec la centrale

1. Détection du signal d'alarme avec simple équilibrage de la ligne. L'effraction et le masquage du dispositif ne sont pas détectés.

Raccordement borne
Borne sur la centrale Borne défecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut secteurs insérés/désinsrés -Cn/OIT	SET
T6 (peci est un exemple, possiblié d'utiliser n'imporre queile borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 2 et 3
Cavalier J3 fermé sur 1 et 2

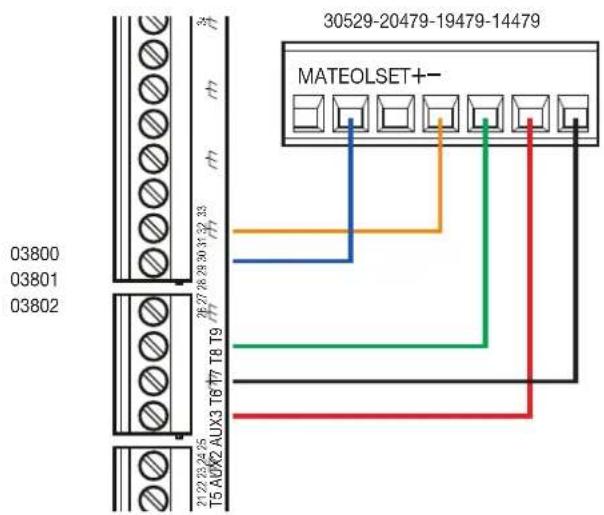

1. Détection du signal d'alarme et effraction avec double équilibrage de la ligne. Le masquage du dispositif n'est pas détecté.

Raccordement bornes
Borne sur la centrale Borne détecteur
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme sortie de statut secteurs insérés/désinsérés - On/Off	SET
T6 (pocci est un exemple, possibité d'utiliser n'importe qu'elle brome T)	M
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

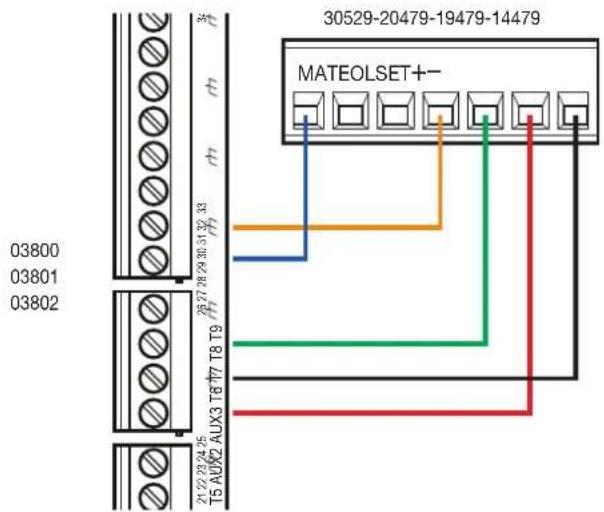

1. Détection du signal d'alarme, effraction, masquage avec triple équilibrage de la ligne.

Raccordement bornes
Borne sur la centrale Borne détector
AUX2 Configurée comme alimentation +12V	+
	-
AUX3 Configurée comme partie de statut sectours insérés/désinsérés -Crn/Oil	SET
T6 (peci est un exemple, possibité d'utilisar n'importe celle borne T)	A
	EOL
Cavalier J1 fermé sur une position au choix
Cavalier J2 fermé sur 1 et 2
Cavalier J3 ouvert

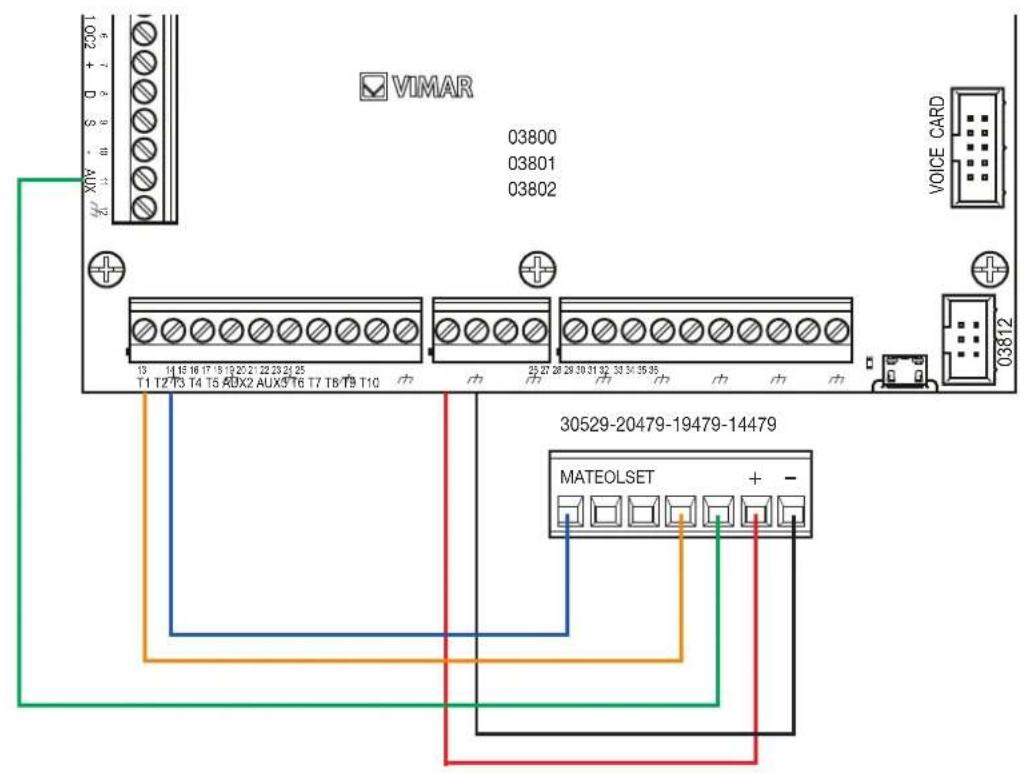

Connexions servant à neutraliser le capteur micro-ondes

1. Connexion à la borne AUX de la centrale

La sortie AUX de la centrale doit être configurée avec CONTACT - NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSÉRÉ - SECTEUR 1).

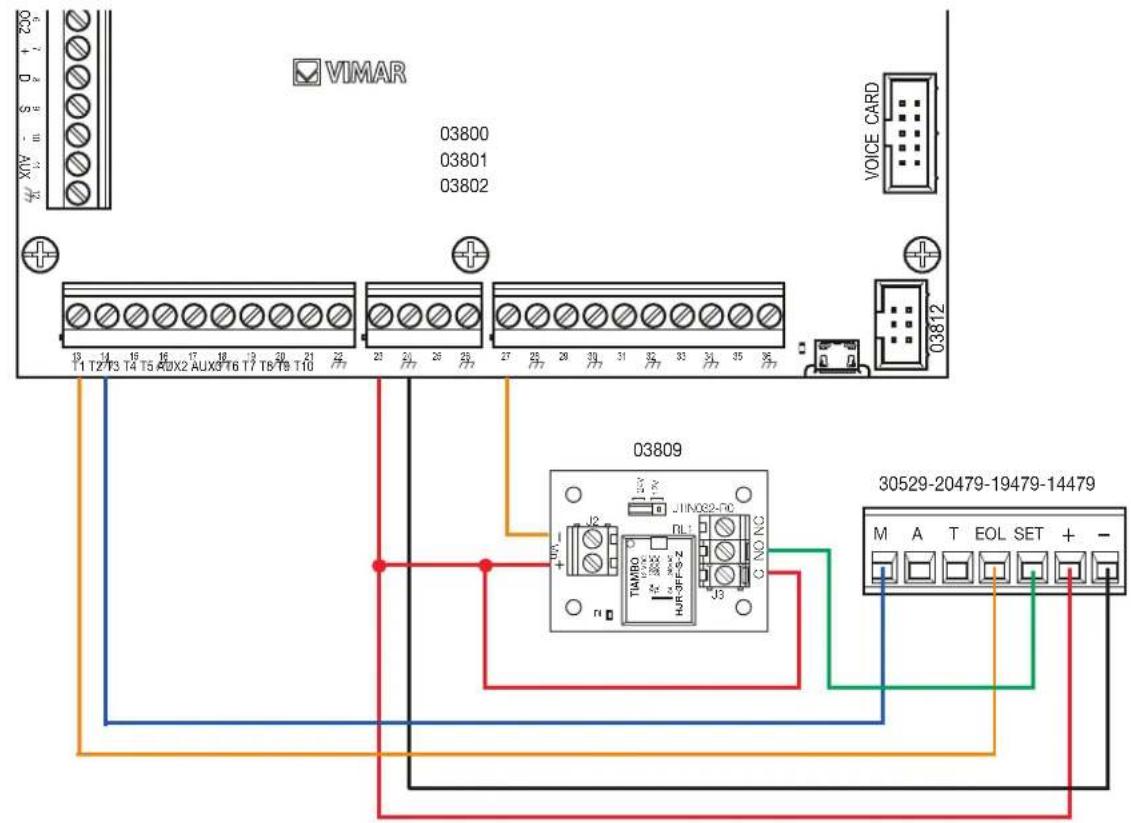

2. Connexion à la borne t de la centrale

La sortie de la centrale doit être configurée avec CONTACT-NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS - INSERÉ - SECTEUR 1).
