Caractéristiques techniques	Ventilateur Thermex MG 100, puissance 100W, débit d'air 300 m³/h, 3 vitesses de fonctionnement.
Utilisation	Idéal pour la ventilation de pièces de taille moyenne, utilisation en intérieur.
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification des câbles électriques, remplacement des pièces usées par un professionnel.
Sécurité	Équipé d'une protection contre la surchauffe, ne pas couvrir le ventilateur pendant son fonctionnement.
Informations générales	Garantie de 2 ans, poids 3 kg, dimensions 30 x 30 x 40 cm.

FOIRE AUX QUESTIONS - MG 100 Thermex

Le ventilateur Thermex MG 100 ne s'allume pas. Que faire ?

Vérifiez que le ventilateur est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, essayez de remplacer le fusible ou de vérifier le circuit électrique.

Le ventilateur fait du bruit lors de son fonctionnement. Est-ce normal ?

Un léger bruit est normal lors de l'utilisation du ventilateur, mais si le bruit est fort ou inhabituel, cela peut indiquer un problème. Vérifiez si les pales sont bien fixées et nettoyez le ventilateur pour éliminer toute obstruction.

Comment nettoyer le ventilateur Thermex MG 100 ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Pour un nettoyage en profondeur, retirez les grilles et les pales si possible, puis nettoyez-les séparément.

Le ventilateur ne fait pas assez d'air. Que puis-je faire ?

Assurez-vous que le ventilateur est réglé sur la vitesse maximale. Vérifiez également que rien ne bloque les pales et que le ventilateur est placé dans un endroit dégagé pour optimiser le flux d'air.

Le ventilateur Thermex MG 100 a une odeur étrange. Que faire ?

Une odeur de brûlé peut indiquer un problème électrique. Débranchez immédiatement le ventilateur et contactez le service client. Ne tentez pas de le réparer vous-même.

Quelle est la garantie du ventilateur Thermex MG 100 ?

Le ventilateur Thermex MG 100 est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel d'utilisation pour plus de détails sur les conditions de garantie.

Où puis-je trouver des pièces de rechange pour le Thermex MG 100 ?

Les pièces de rechange peuvent être commandées via le site web de Thermex ou chez des revendeurs agréés. Assurez-vous d'avoir le modèle exact et le numéro de série lors de votre commande.

MODE D'EMPLOI MG 100 Thermex

Notice de pose et d'entretien

Betriebsanleitung

Avant d'utiliser le produit, lire attentivement ces instructions.

Vortice ne pourra être tenu pour responsable des dommages

éventuels causés aux personnes ou aux choses par suite du non respect de ce qui est présenté dans le présent livret.

Le respect de toutes les indications reportées dans ce livret garantira une longue durée de vie ainsi que la fiabilité électrique et mécanique de cet appareil.

Conserver toujours à portée de main le présent livret d'instructions

Sommaire

Description et mode d'emploi. 5

Attention 14

Notice 14

Installation - Réglage timer... 36

Typologie d'installation..... 38

Description et mode d'emploi

Le produit que vous avez acheté est un appareil Vortice à haute technologie. C'est un aérateur hélicoïdale destiné à l'extraction de l'air directement vers l'extérieur (ou à travers de courtes gaines) des locaux de petites et de moyennes dimensions.

Les versions "LL" à roulements à billes garantissent 30000 heures de fonctionnement mécanique au moins sans problèmes et un silence constant dans le temps.

Comme tous les modèles sont protégés contre les projections d'eau (degré de protection IPX4), ils sont idéal pour les milieux caractérisés par une forte humidité. Les meilleures performances et une longue durée sont garanties si le produit est employé correctement, en suivant les instructions reportées ci-après.

MG BASE

Le produit est mis en marche en l'allumant au moyen de l'interrupteur de commande.

MG TIMER

Le produit est doté d'un timer réglé pour une durée minimum de 3 minutes.

Il est possible de modifier ce chiffre entre 3 et 20 minutes, en agissant sur le trimmer (voir fig. 9).

Attention: e symbole indique la nécessité de quelques précautions pour la sécurité de l'utilisateur

• Ne pas utiliser ce produit pour une fonction autre que celle qui est indiquée dans le livret.
• Contrôler l'intégrité de l'appareil après l'avoir extrait de son emballage : dans le doute, s'adresser immédiatement à une personne professionnellement qualifiée ou à un Service après-vente agréé Vortice. Placer les éléments de l'emballage hors de la portée des enfants ou des personnes handicapées.
• L'utilisation de tout appareil électrique implique le respect de quelques règles fondamentales dont, entre autres : a) ne pas toucher l'appareil avec des mains mouillées ou humides; b) ne pas toucher l'appareil pieds nus.
• Ranger l'appareil hors de portée des enfants ou des personnes handicapées après l'avoir débranché du réseau électrique pour ne plus l'utiliser.
• Ne pas utiliser l'appareil en présence de substances ou de vapeurs inflammables telles que alcool, insecticides, essence, etc. • Cet appareil peut être utilisé par des enfants de plus de 8

ans et par des personnes aux capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissance à condition qu'ils soient surveillés ou instruits sur l'utilisation en toute sécurité de l'appareil et sur les dangers inhérents. Ne pas laisser les enfants jouer avec l'appareil. Ne pas confier le nettoyage et l'entretien de l'appareil à des enfants sans surveillance. Ces opérations sont reservées à l'utilisateur.

Notice: ce symbole indique la nécessité de quelques précautions pour la sécurité du produit

• Ne modifier l'appareil en aucune façon.
• Ne pas exposer l'appareil aux agents atmosphériques (pluie, soleil, etc.).

- Vérifier périodiquement si l'appareil est en bon état. En cas de défauts, ne pas utiliser l'appareil et contacter immédiatement un Service après-vente agréé Vortice.

- En cas de dysfonctionnement et/ou de panne de l'appareil, s'adresser immédiatement à un Service après-vente agréé Vortice et demander, pour toute réparation, des pièces détachées d'origine Vortice.

• Si l'appareil tombe ou reçoit des coups violents, le faire vérifier immédiatement auprès d'un Service après-vente agréé Vortice.
• Cet appareil n'a pas besoin d'être connecté à une prise de terre car il a été construit avec une double isolation (classe II).

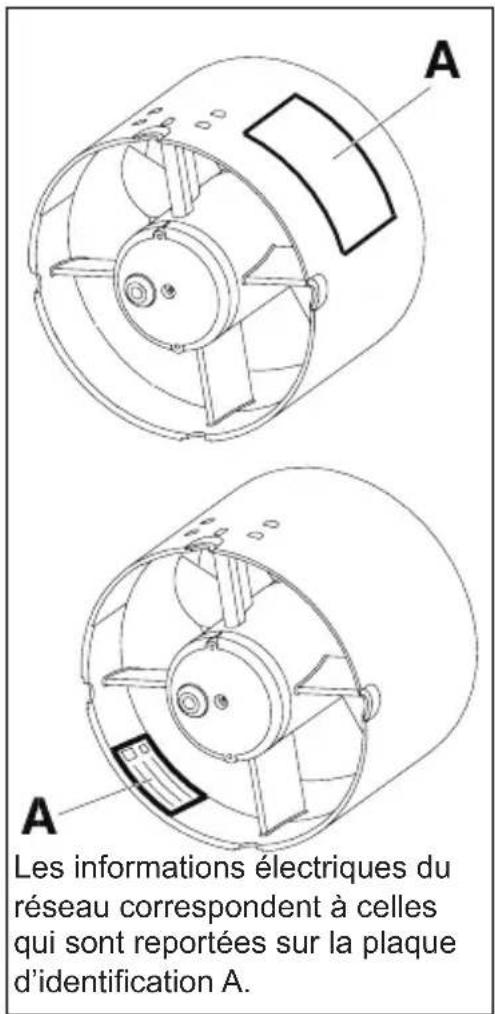

• Relier l'appareil au réseau d'alimentation/à la prise électrique uniquement si la tension du réseau/de la prise est adaptée à sa puissance maximum. Dans le cas contraire, s'adresser immédiatement à une personne professionnellement qualifiée.
• Eteindre l'interrupteur général de l'installation lorsque: a) l'on

constate une anomalie dans le fonctionnement; b) lorsqu'on décide d'effectuer une mainetance de nettoyage extérieur; c) lorsqu'on décide de ne pas utiliser l'appareil pour de courtes ou longues périodes.

• Il est indispensable de s'assurer qu'il y ait une entrée d'air adéquate dans la pièce pour garantir le fonctionnement de l'appareil. Si dans la même pièce est installé un appareil à combustion (tel que chauffe-eau, radiateur à gaz, etc.) et qu'il n'est pas à "ventouse", s'assurer que l'entrée d'air puisse garantir la parfaite combustion de celui-ci.
• L'appareil est adapté pour l'extraction d'air directement vers l'extérieur ou à travers de courtes canalisations réservées à cet effet. Sa performance diminue en cas d'installation sur des conduits sujets à de fortes pertes de charge.
• L'appareil ne peut en aucune façon être utilisé comme activateur de chauffe-eau, radiateurs, etc. et ne doit pas évacuer l'air dans les conduits prévus au rejet des produits de combustion.
• Le flux d'air ou de fumées à convoyer doit être propre (c'est-à-dire dépourvu d'éléments gras, de suie, d'agents chimiques et corrosifs ou de mélanges explosifs et inflammables) et la température ne devra pas dépasser 50°C (122°F) et 40°C (104°F) pour MG 90/100.
• Ne pas obstruer les deux grilles d'aspiration et de refoulement de l'appareil, de façon à assurer une circulation optimale de l'air.
• Installer l'appareil de sorte que la turbine n'entre pas en contact, côté refoulement, avec le doigt d'essai conformément aux normes contre les accidents en vigueur. En cas contraire, appliquer la grille de protection fixe.

•cPour le branchement, utiliser un fil bipolaire avec conducteurs d'une section de 0,5 mm². Dans la version timer, utiliser un fil tripolaire avec conducteurs d'une section de 0,5 mm². Dans les trois fils, ne pas utiliser la couleur jaune/vert car elle est réservée à la terre.

•cAu cas où le produit serait installé dans un tube vertical, interposer le système anti-buée (fig. 14).

•cLe produit doit être nettoyé au moins une fois tous les 6 mois par une personne qualifiée. Avant d'effectuer toute opération de nettoyage ou d'entretien débrancher le produit du réseau d'alimentation.

• L'installation de l'appareil doit être faite par du personnel professionnellement qualifié.

• L'installation électrique à laquelle le produit est raccordé doit être conforme aux normes en vigueur.

- Pour l'installation, prévoir un interrupteur unipolaire ayant une distance d'ouverture des contacts égale ou supérieure à 3 mm, qui permette la déconnexion complète dans les conditions de catégorie de surtension III.

- Les produits équipés de moteurs prédisposés au câblage monophasé (M) nécessitent TOUJOURS d'une connexion à des

lignes monophasées à 220-240 V (ou seulement 230 V quand le produit le prévoit). Toute sorte de modification est considérée comme une manipulation du produit et annule la garantie correspondante.

Ventilateurs pour conduit et fenêtre - mur

Il est nécessaire de prendre ses précautions afin d'éviter des émanations de gaz provenant du conduit d'évacuation des gaz ou d'autres appareils à combustion de carburant.

Ventilateurs pour fenêtre - mur

Le ventilateur doit être monté sur des fenêtres ou sur des murs extérieurs.

N. B.

Au cas où l'aspirateur serait monté à une hauteur inférieure à 2,3 mètres, il est obligatoire de monter la grille de protection fixe (fig. 12).

Ce produit est conforme à la directive EU 2012/19/EC. Le symbole représentant une poubelle barrée présent sur l'appareil indique qu'à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l'achat d'un nouvel appareil.

L'utilisateur est responsable de la remise de l'appareil usagé aux structures de collecte compétentes sous peine des sanctions prévues par la législation sur l'élimination des déchets.

La collecte sélective réalisée avant le recyclage, le traitement et l'élimination compatible avec l'environnement de l'appareil usagé contribue à éviter les nuisances pour l'environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit.

Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local d'élimination des déchets ou au magasin qui vous a vendu l'appareil. Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d'élimination des déchets compatible avec l'environnement directement ou par l'intermédiaire d'un système collectif.

Vortice S. p. A. se réserve d'apporter tous changements susceptibles d'améliorer les produits en vente.
