40L1802B - Robinetterie BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Marque	Bartscher
Modèle	40L1802B
Catégorie	Robinetterie
Type de produit	Mitigeur à deux poignées avec douchette pour vaisselle
Matériau principal	Laiton, acier
Matériau de la poignée	Métal
Type de vanne	Siège de vanne en inox
Type de montage	Sur deux trous (deux troughs)
Débit à 3 bars (bec)	16 L/min
Débit à 3 bars (aérateur)	40 L/min
Bec pivotant	180°
Bec de l'aérateur	55 mm
Diamètre de l'orifice dans la table	21 - 25 mm
Raccordement eau	1/2"
Dimensions (L x P x H)	515 x 415 x 1220 mm
Poids	7,2 kg
Résistance à la corrosion	Excellente
Résistance chimique	Large plage de températures
Coefficient de frottement	Faible
Contenu de la livraison	Tuyau acier inoxydable, fixation murale, crochet douchette, support ressort, tuyau flexible, joints, ressort spiral, tête de douchette, écoulement, vis
Entretien et nettoyage	Utiliser un chiffon doux et un produit nettoyant doux. Éviter les produits agressifs, abrasifs ou acides. Sécher soigneusement après nettoyage.
Sécurité	Ne pas suspendre d'objets sur le bec. Éviter les mouvements brusques. Fermer les fixations en cas de non-utilisation.
Réparabilité	Pièces détachées disponibles : joints, flexibles, tête de douchette, etc. Contacter le fabricant pour les pièces.

FOIRE AUX QUESTIONS - 40L1802B BARTSCHER

Comment installer le mitigeur Bartscher 40L1802B ?

Suivez les étapes du manuel : fixez le mitigeur sur la table, installez le tuyau en acier inoxydable, la fixation murale, le ressort et la douchette. Raccordez les tuyaux d'eau chaude et froide. Vérifiez l'étanchéité après installation.

Comment nettoyer le robinet ?

Utilisez un chiffon doux imbibé d'eau et d'un produit nettoyant doux. Évitez les éponges abrasives, les produits acides ou contenant de l'acide. Séchez soigneusement avec un chiffon doux pour éviter les traces de calcaire.

Quel est le diamètre de perçage nécessaire pour la table ?

Le diamètre de l'orifice dans la table doit être compris entre 21 et 25 mm.

Le bec du mitigeur peut-il pivoter ?

Oui, le bec pivotant offre une rotation de 180° pour une grande flexibilité d'utilisation.

Quelle est la pression d'eau recommandée ?

Le débit est mesuré à 3 bars. Une pression standard du réseau (environ 3 bars) est idéale pour un fonctionnement optimal.

Comment régler le débit d'eau ?

Les deux poignées permettent de régler séparément l'eau chaude et froide. Ouvrez les vannes progressivement pour obtenir le débit souhaité.

Que faire en cas de fuite au niveau de la douchette ?

Vérifiez les joints (pièces 6 et 9) et serrez les raccords. Si la fuite persiste, remplacez les joints usés ou contactez un professionnel.

Comment entretenir la douchette pour éviter le tartre ?

Nettoyez régulièrement la tête de douchette avec un chiffon doux et sec. En cas de dépôts de calcaire, utilisez du vinaigre blanc dilué, puis rincez abondamment.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces détachées (joints, flexibles, tête de douchette) sont disponibles chez Bartscher ou chez les revendeurs agréés. Contactez le service client avec la référence 400137.

Le mitigeur est-il compatible avec un adoucisseur d'eau ?

Oui, il est recommandé d'installer un adoucisseur ou un filtre anticalcaire pour protéger le robinet du tartre et des polluants, comme indiqué dans la notice.

MODE D'EMPLOI 40L1802B BARTSCHER

Date de création : 2019-12-04

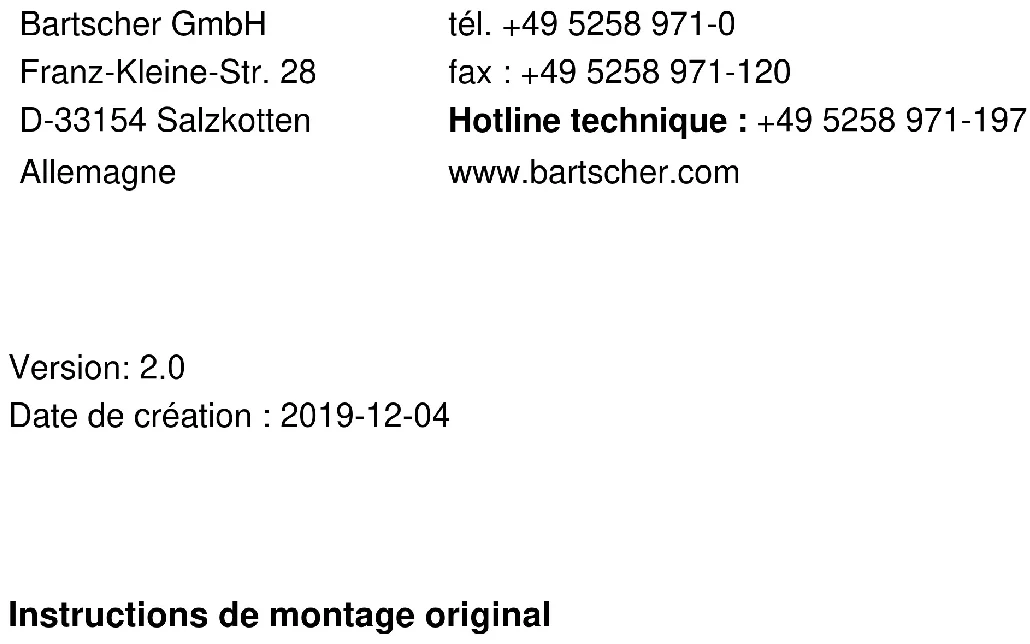

Instructions de montage original

Paramètres techniques

Nom :	Mélangeur avec croisillons 40L-1802B
Numéro d'article :	400137
Matériau :	Laiton, acier
Matériau de la poignée :	Métal (EUR)
Débit à 3 bars :	Vitesse d'écoulement : 16 l/min.,aérateur : 40 l/min.
Bec de l'aérateur en mm :	55
Bec pivotant en :	180
Diamètre de l'orifice dans la table en mm:	21 - 25
Raccord FE :	1/2"
Fixation avec des tubulures filetées :	1/2"
Raccordement d'eau :	1/2"
Dimensions (L x P x H) en mm :	515 x 415 x 1.220
Poids en kg :	7,2

Nous nous réservons le droit d'introduire des modifications techniques!

Version / caractéristiques

• Type de robinet : mitigeur à deux poignées
• Batterie mixte avec douchette pour vaisselle
• Type de vanne : siège de vanne en inox
• Type de montage : deux troughs
• Sans recul
• Bague de réglage pour le fonctionnement continu
• Résistance élevée aux chocs, au frottement et à l'usure
• Résistance chimique pour une large plage de températures
• Excellente résistance à la corrosion
• Faible coefficient de frottement

Aperçu des pièces

Fig. 1

1. Tuyau en acier inoxydable
2. Fixation murale
3. Crochet de la douchette
4. Support de déshabillage
5. Tuyau flexible
6. Joint
7. Ressort spiralé
8. Tête de douchette
9. Joint
10. Écoulement
11. Vis du robinet de vidange du tuyau

Montage

1. Installer le mélangeur avec croisillons LIVRE dans la table d'évier.
2. Dévisser la vis (11) (détail B) et appliquer l'écoulement (10) sur le mélangeur avec croisillons. Veiller à ne pas endommager les joints. Serrer la vis (11) et vérifier si l'écoulement peut tourner sans problème.
3. Insérer le tuyau en acier inoxydable (1) dans la douille filée du mélangeur avec croisillons.
4. Installer la fixation murale (2) sur le mur à une hauteur adéquate. Appliquer la fixation murale (2) sur le tuyau en acier inoxydable (1). Si la fixation murale (2) est trop longue, desserrer la vis Allen sur le collier rond et raccourcir la fixation murale (2) à l'aide d'une scie à métal. Placer de nouveau la fixation dans le collier rond et serrer au maximum la vis Allen. Visser la fixation murale (2) au mur à l'aide des 2 vis fournies (détail A). Serrer les écrous à l'aide d'une pince chromée.
5. Appliquer le crochet de la douchette (3) sur le tuyau en acier inoxydable (1) sans le serrer, sa position sera fixée plus tard.
6. Fixer le support de ressort (4) à l'aide de l'écrou, vers le bas sur le tuyau en acier inoxydable (1). Fixer le support de ressort (4) à une distance d'environ 15-20 cm de l'extrémité supérieure du tuyau en acier inoxydable (1) en serrant la

Vis sans tête en utilisant une clé hexagonale appropriée fournie avec la douchette à vaisselle. S'assurer que le support de ressort (4) est correctement fixé et ne glisse pas le long du tuyau en acier inoxydable (1).

1. Fixer le tuyau flexible (5) avec le joint (6) sur l'extrémité supérieure en acier inoxydable (1).
2. Placer le tuyau flexible (5) dans le ressort spiral (7). Placer le ressort spiral (7) sur le support de ressort (4) et vérifier sa stabilité.
3. Serrer manuellement (sans utiliser la clé à ouverture variable) la tête de douchette (8) et l'autre extrémité du tuyau flexible (5). Placer entre la tête de douchette (8) et le tuyau flexible (5) le joint fourni (9).
4. Dévisser la vis du robinet de vidange du tuyau (11), qui est montée sur le tuyau en acier inoxydable (1). Monter l'écoulement (10) et desserrer la vis (11). Veiller à ne pas endommager le joint de l'écoulement et à ce que l'écoulement (10) tourne librement.
5. Régler ensuite la hauteur et la position du crochet de la douchette (3). Serrer la vis sans tête à l'aide de la clé hexagonale. S'assurer que le crochet de la douchette (3) ne glisse pas le long du tuyau en acier inoxydable (1) et ne roule pas sur les côtes.
6. Raccorder les tuyaux fournis pour l'eau chaude et l'eau froide au réseau de distribution d'eau.
7. Après l'installation, vérifier le fonctionnement de la douchette pour laver la vaisselle. Serrer la tête de douchette (bague de serrage en haut et baisser le levier). Ouvrir l'arrivée d'eau au robinet et vérifier s'il n'y a pas de perte d'eau. Ensuite, vérifier le fonctionnement correct de la douchette à vaisselle lors de l'ouverture et de la fermeture.

Attention!

Le plombier chargé de l'installation est responsable du montage conforme à la norme EN1717.

Conseils concernant l'utilisation

Si aucun adoucisseur ou filtre anticalcaire n'est encore installé, nous conseillons son installation, car le tartre et les polluants dans l'eau peuvent endommager le robinet.

• En cas de non-utilisation, fermer les fixations du robinet.
• Éviter tout mouvement brusque de la vanne du bec.
• Ne rien suspendre sur la vanne du bec.

Mise en GARDE!

Ne pas utiliser de produits nettoyants agressifs, contenant de l'acide ou à grosses particules,

Ne pas utiliser d'éponges abrasives ou de serviettes synthétiques, etc.

1. Maintenir les surfaces de la douchette propres et sèches, pour éviter la formation de dépôts de tartre et de corrosion.
2. Avant le nettoyage du robinet, s'assurer qu'il est froid.
3. Pour éliminer les taches de tartre du robinet, utiliser de l'eau avec un produit nettoyant doux.
4. Essuyer les surfaces avec un chiffon imbibé d'eau claire pour éliminer la saleté et les restes du produit nettoyant.
5. Sécher, ensuite soigneusement les surfaces en utilisant un chiffon doux.
6. Éviter le contact des joints avec les produits de nettoyage.

Dimensions

Fig. 2
