MODE D'EMPLOI 26L1801B BARTSCHER

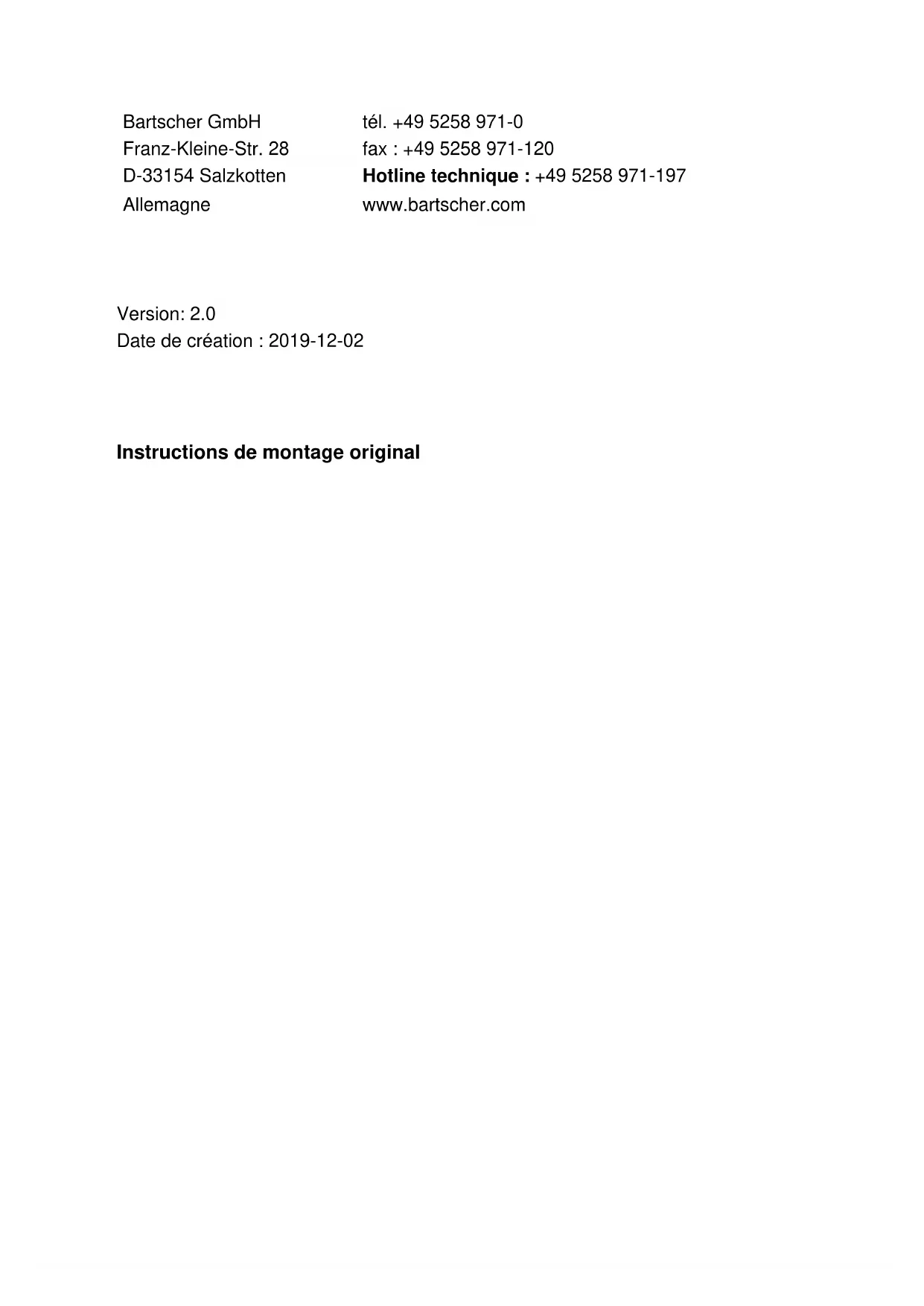

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 2.0

Date de création : 2019-12-02

Instructions de montage original

Paramètres techniques

Nom :	Mélangeur avec croisillons 26L-1801B
Numéro d'article :	400136
Matériau :	Laiton, acier
Matériau de la poignée :	Métal (EUR)
Débit à 3 bars :	Vitesse d'écoulement : 16 l/min., aérateur : 26 l/min.
Bec de l'aérateur en mm :	55
Bec pivotant en :	180
Diamètre de l'orifice dans la table en mm :	30 - 35
Raccord FE :	1/2"
Fixation avec des tubulures filetées :	3/4"
Raccordement d'eau :	1/2"
Dimensions (largeur x profondeur x hauteur) en mm :	515 x 415 x 1.430
Poids en kg :	6,8

Nous nous réservons le droit d'introduire des modifications techniques !

Version / caractéristiques

• Type de robinet : mitigeur à deux poignées
• Batterie mixte avec douchette pour vaisselle
• Type de vanne : siège de vanne en inox • Type de montage : monotrou
• Sans recul
• Bague de réglage pour le fonctionnement continu
• Résistance élevée aux chocs, au frottement et à l'usure
• Résistance chimique pour une large plage de températures • Excellente résistance à la corrosion • Faible coefficient de frottement

Aperçu des pièces

1. Vis
2. Tuyau en acier inoxydable
3. Fixation murale
4. Vis Allen
5. Vis (2x)
6. Crochet de la douchette
7. Support de ressort
8. Tuyau flexible
9. Joint
10. Ressort spiralé
11. Joint
12. Tête de douchette
13. Écoulement
14. Vis du robinet de vidange du tuyau

Fig. 1

Montage

1. Installer le mélangeur avec croisillons dans la table d'évier.
2. Dévisser la vis (A) / (des 1) de la robinetterie. Insérer le tuyau en acier inoxydable (2) dans le trou de montage. S'assurer que le joint torique est en position correcte. Diriger l'extrémité inférieure du tuyau en acier inoxydable (2) dans le trou de montage (détail B). Serrer la vis (1), en évitant d'endommager le joint du tuyau.
3. Installer la fixation murale (3) sur le mur à une hauteur adéquate. Appliquer la fixation murale (3) sur le tuyau en acier inoxydable (2). Si la fixation murale (3) est trop longue, desserrer la vis Allen (4) sur le collier rond et raccourcir la fixation murale (3) à l'aide d'une scie à métal. Placer de nouveau la fixation dans le collier rond et serrer au maximum la vis Allen (4). Fixer au mur la fixation murale à l'aide des vis (5) fournies (détail A). Serrer les écrous à l'aide d'une clé de 32 mm ou à l'aide d'une pince chromée.
4. Appliquer le crochet de la douchette (6) sur le tuyau en acier inoxydable (2) sans le serrer, sa position sera fixée plus tard.

1. Fixer le support de ressort (7) à l'aide de l'écrou, vers le bas sur le tuyau en acier inoxydable (2). Fixer la bague de sécurité à une hauteur d'environ 20 cm de l'extrémité supérieure du tuyau en acier inoxydable (2) et la serrer à l'aide d'une clé à ouverture variable de 32 mm. S'assurer que le support de ressort (7) est correctement fixé et ne glisse pas le long du tuyau en acier inoxydable.
2. Fixer le tuyau flexible (8) avec le joint (9) sur l'extrémité supérieure en acier inoxydable (2).
3. Serrer manuellement, sans utiliser la clé à ouverture variable, la tête de douchette (12) et l'autre extrémité du tuyau flexible (8). Placer entre la tête de douchette (12) et le tuyau flexible (8) le joint fourni (11).
4. Dévisser la vis du robinet de vidange du tuyau (13), qui est montée sur le tuyau en acier inoxydable (2). Monter l'écoulement (14) et resserrer la vis (13). Veiller à ne pas endommager le joint de l'écoulement et à ce que l'écoulement (14) tourne librement.
5. Régler ensuite la hauteur et la position du crochet de la douchette (6). Fixer le crochet de la douchette (6) à l'aide de la clé à ouverture variable de 32 mm. S'assurer que le crochet de la douchette ne glisse pas le long du tuyau et ne bouge pas sur les côtés.
6. Raccorder les tuyaux fournis pour l'eau chaude et l'eau froide au réseau de distribution d'eau.
7. Après l'installation, vérifier le fonctionnement de la douchette pour laver la vaisselle. Serrer la tête de douchette (bague de serrage en haut et baisser le levier). Ouvrir l'arrivée d'eau au robinet et vérifier s'il n'y a pas de perte d'eau. Ensuite, vérifier le fonctionnement correct de la douchette manuelle lors de l'ouverture et de la fermeture.

Attention!

Le plombier chargé de l'installation est responsable du montage conforme à la norme EN1717.

Conseils concernant l'utilisation

Si aucun adoucisseur ou filtre anticalcaire n'est encore installé, nous conseillons son installation, car le tartre et les polluants dans l'eau peuvent endommager le robinet.

• En cas de non-utilisation, fermer les fixations du robinet.
• Éviter tout mouvement brusque de la vanne du bec.
• Ne rien suspendre sur la vanne du bec.

Mise en GARDE!

Ne pas utiliser de produits nettoyants agressifs, contenant de l'acide ou à grosses particules,

Ne pas utiliser d'éponges abrasives ou de serviettes synthétiques, etc.

1. Maintenir les surfaces de la douchette propres et sèches, pour éviter la formation de dépôts de tartre et de corrosion.
2. Avant le nettoyage du robinet, s'assurer qu'il est froid.
3. Pour éliminer les taches de tartre du robinet, utiliser de l'eau avec un produit nettoyant doux.
4. Essuyer les surfaces avec un chiffon imbibé d'eau claire pour éliminer la saleté et les restes du produit nettoyant.
5. Sécher, ensuite soigneusement les surfaces en utilisant un chiffon doux.
6. Éviter le contact des joints avec les produits de nettoyage.

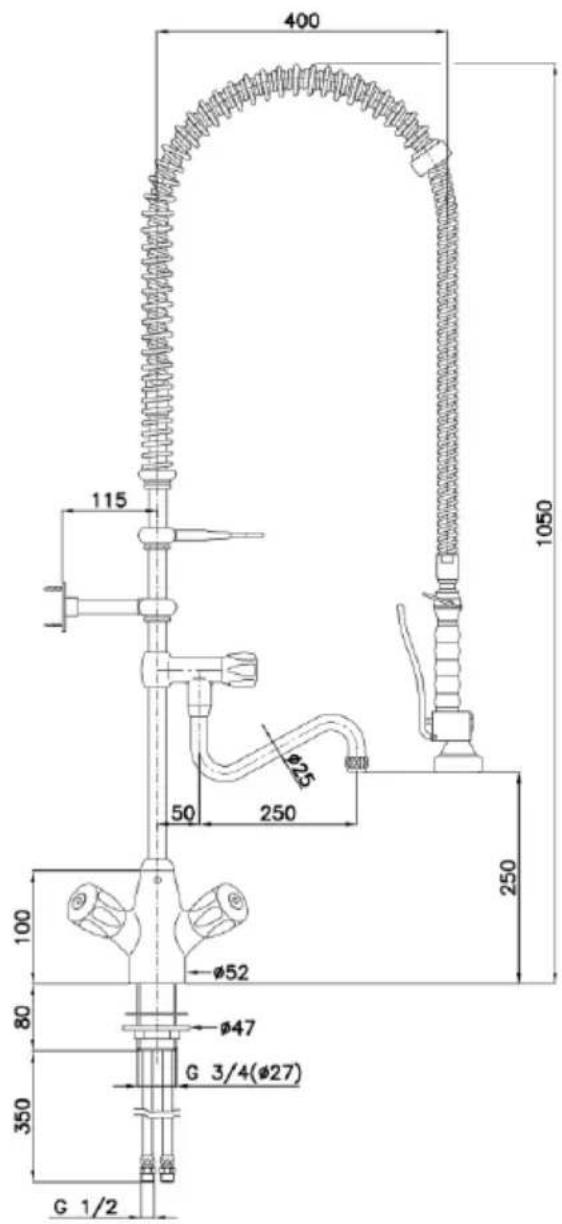

Dimensions

400 115 φ25 50 250 1050 250 100 φ52 80 φ47 350 G 3/4(φ27) G 1/2

Fig. 2
