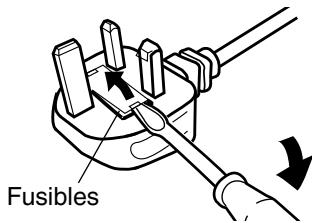

Lors du remplacement du fusible, assurez-vous d’utiliser seulement un fusible de valeur correcte et de type approuvé. Remettez en place le couvercle du fusible.

EN CAS DE DOUTE —— CONSULTEZ UN ELECTRICIEN QUALIFIE. Ouvrez le compartiment à fusible avec la lame d’un tournevis et remplacer le fusible. (* Voir l’illustration ci-dessous.)

CET APPAREIL DOIT ETRE MIS A LA TERRE. Cher(e) client(e), Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique. Représentant européen de la société JVC KENWOOD Corporation: JVC Technical Services Europe GmbH Konrad-Adenauer-Allee 1-11 61118 Bad Vilbel Allemagne .

ENGLISH Pour commencer

Informations relatives à l’élimination des appareils et des piles usagés, à l’intention des utilisateurs

[Union européenne seulement] Si ces symboles figurent sur les produits, cela signifie qu’ils ne doivent pas être jetés comme déchets ménagers. Si vous voulez jeter ce produit ou cette pile, veuillez considérer le système de collecte des déchets ou les centres de recyclage appropriés.

Notification: La symbole Pb en dessous du symbole des piles indique que cette pile contient du plomb.

NEDERLANDS Table des matières

Mesures de sécurité 2

Accessoires/Accessoires en option 11 Vérifier les accessoires 11 Accessoires en option 11 Principales caractéristiques 12 Commandes et fonctionnalités 14 Unité principale - Avant 14 Unité principale - Bas 14 Unité principale - Arrière 15 Unité principale - Bornes d’entrée 16 Télécommande 17 Insérer les piles dans la télécommande 18 Portée efficace de la télécommande 18

Installation du projecteur 19

Précautions lors de l’installation 19 Précautions lors de la fixation 20 Ajuster la position 21 Connexion du projecteur 22 Connexion à la borne d’entrée HDMI (entrée numérique) 22 Connexion à la borne LAN 23 Connexion à la borne RS-232C 23 Connexion à la borne TRIGGER 24 Connexion du cordon d’alimentation (accessoire fourni) 24

Visionner des vidéos 25

Ajuster l’écran du projecteur 27 Régler l’objectif en fonction de la position du projecteur 27 Enregistrer et récupérer les paramètres de réglage ... 28 Régler automatiquement la qualité d’image en fonction de l’environnement de visionnage 30 Régler la taille de l’image (rapport de format) .... 31 Visionner des films 3D 32 Installation du ÉMETTEUR DE SYNCHRO 3D .. 32 Visionner des films 3D 33 Convertir des films 2D en films 3D pour les visionner 34 Paramétrage des films 3D 34

Sélectionner une qualité d’image en fonction du type de vidéo 35

Régler le mode d’image 35

Régler le profil couleur 36

Ajuster la couleur préférée (Réglage couleur) ... 38 Régler les films pour une plus grande netteté (Multiple Pixel Control) 39 Affiner la qualité d’image 41 Régler la valeur de sortie de l’image projetée (Gamma) 41 Réglage précis des paramètres de gamma préférés 42 Réduire la rémanence des images à mouvements rapides (Clear Motion Drive (C.M.D.)) 44 Visualisation des images à fort contraste (Ouverture) 44 Réglages et paramètres dans le menu 45 Liste des éléments de menu 45 Qualité image 47 Signal d'entrée 50 Installation 52 Affichage 58 Fonction 59 Informations 60

Remplacement de la lampe 61

Procédure de remplacement de la lampe 61 Réinitialiser le temps d’utilisation de la lampe .... 63 Entretien du boîtier et de la télécommande 63 Nettoyage et remplacement du filtre 64

Lorsque les messages suivants apparaissent... 69

Les symboles utilisés dans ce manuel

S indique une fonction prise en charge par le DLA-X900R. R indique une fonction prise en charge par le DLA-X700R. Q indique une fonction prise en charge par le DLA-X500R. Les éléments ne comportant aucun des symboles cidessus sont pris en charge par tous les modèles.

Accessoires/Accessoires en option

Vérifier les accessoires

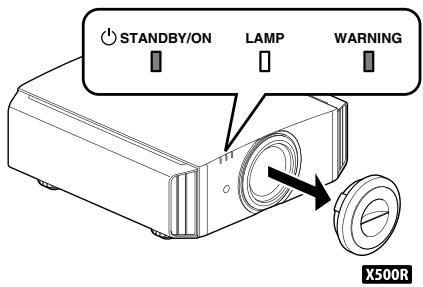

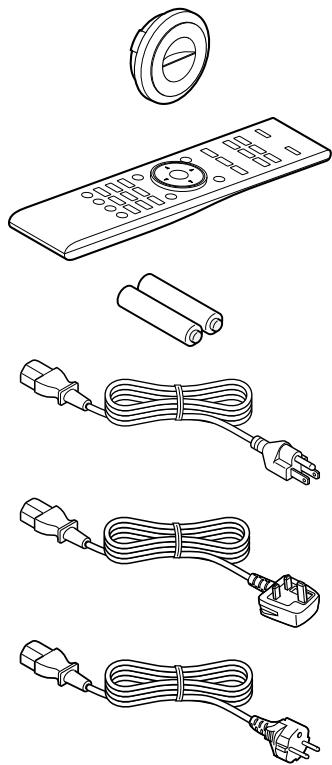

Couvre-objectif Q 1 pièce * Il est fixé à l’unité principale au moment de l’expédition.

Télécommande 1 pièce

. Piles type AAA (pour confirmation de fonctionnement) 2 pièces

Cordon d’alimentation (pour les États-Unis) (environ 2 m) 1 pièce

. Cordon d’alimentation (pour le Royaume-Uni) (environ 2 m) 1 pièce . Cordon d’alimentation (pour l’Union européenne) (environ 2 m) .. 1 pièce . 0

Le INSTRUCTIONS (ce document), la carte de garantie ainsi que les autres documents imprimés sont également inclus.

Accessoires en option

Modèle de lampe de rechange : PK-L2312U LUNETTES 3D : modèle PK-AG3

ÉMETTEUR DE SYNCHRO 3D : modèle PK-EM2

Tableau de compatibilité pour l’ÉMETTEUR DE SYNCHRO 3D et les LUNETTES 3D LUNETTES 3D

ÉMETTEUR DE SYNCHRO 3D PK-AG1 *

(Méthode de communication : IR (Infrarouge))

(Méthode de communication : IR (Infrarouge))

(Méthode de communication : RF (Radiofréquence))

(Méthode de communication : IR (Infrarouge))

(Méthode de communication : RF (Radiofréquence))

* Produit de fin de série

Veuillez vérifier auprès de votre revendeur agréé pour les détails.

Principales caractéristiques

Nouveau, une qualité d’image impressionnante avec la résolution 4K Grâce à l’utilisation de la technologie unique de JVC pour le traitement des images (MPC), la mise au point et le flou peuvent être détectés et ajustés en temps réel, permettant aux utilisateurs de profiter de la qualité améliorée des images 4K. (p. 39)

Les photos sont uniquement fournies à titre d’illustration.

Expressions vidéo 3D avec une grande sensation de réalisme

Avec la fonction 3D, vous pouvez profiter de films 3D avec un effet plus réaliste. (p. 32) Grâce à la fonction de conversion 2D-3D, vous pouvez désormais profiter en 3D des vidéos 2D provenant d’émissions de télévision ou enregistrées à l’aide d’une caméra vidéo. (p. 34)

Les photos sont uniquement fournies à titre d’illustration.

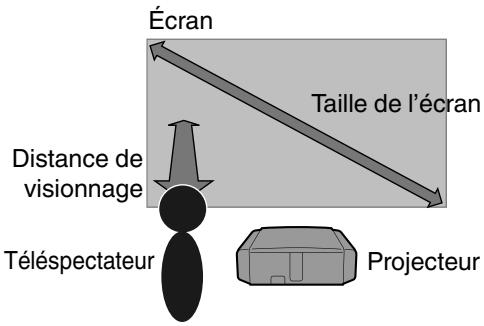

Réglage de la qualité d’image optimale en fonction de l’environnement visuel

Le halo se produisant dans des environnements tels qu’un salon avec des murs blancs est pris en considération pour un visionnage optimal. (p. 30) 0

Vous pouvez utiliser le capteur optique en option et le logiciel dédié pour effectuer des réglages plus précis.

Pour plus de détails, veuillez vous reporter à notre site Internet. http://www3.jvckenwood.com/projector/support/index.html

Installation flexible

En plus de l’objectif avec mise au point & zoom x 2 motorisé, la large couverture offerte par la fonction de décalage de l’objectif rend également l’installation du projecteur plus flexible. (p. 27) La fonction de mémoire de position de l’objectif, qui permet de sauvegarder ou de récupérer les paramètres de réglage de mise au point, de zoom ou de décalage, offre la possibilité de basculer aisément entre les différents formats vidéo.

Fonction de réglage de la qualité d’image personnalisable

Vous pouvez effectuer des réglages en fonction du type d’images vidéo ou de vos préférences pour profiter des vidéos dans une qualité optimale. (p. 35) La technologie Real Color Imaging (une technologie de reproduction des couleurs développée par JVC) permet de reproduire une qualité d’image plus proche de l’image originale. (p. 36) Les photos sont uniquement fournies à titre d’illustration.

Expression vidéo claire avec peu d’images rémanentes (C.M.D.)

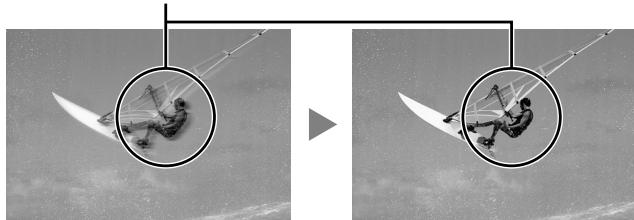

L’interpolation optimale en fonction du contenu est rendue possible avec la nouvelle technique d’interpolation d’image haute définition qui prend en charge les images 3D.

Les utilisateurs peuvent profiter d’une résolution vidéo supérieure avec peu de rémanence. (p. 44)

Représentation précise des détails avec un flou minime

* C.M.D. est l’abréviation de Clear Motion Drive.

Les photos sont uniquement fournies à titre d’illustration.

Fonction de réglage des pixels de haute précision

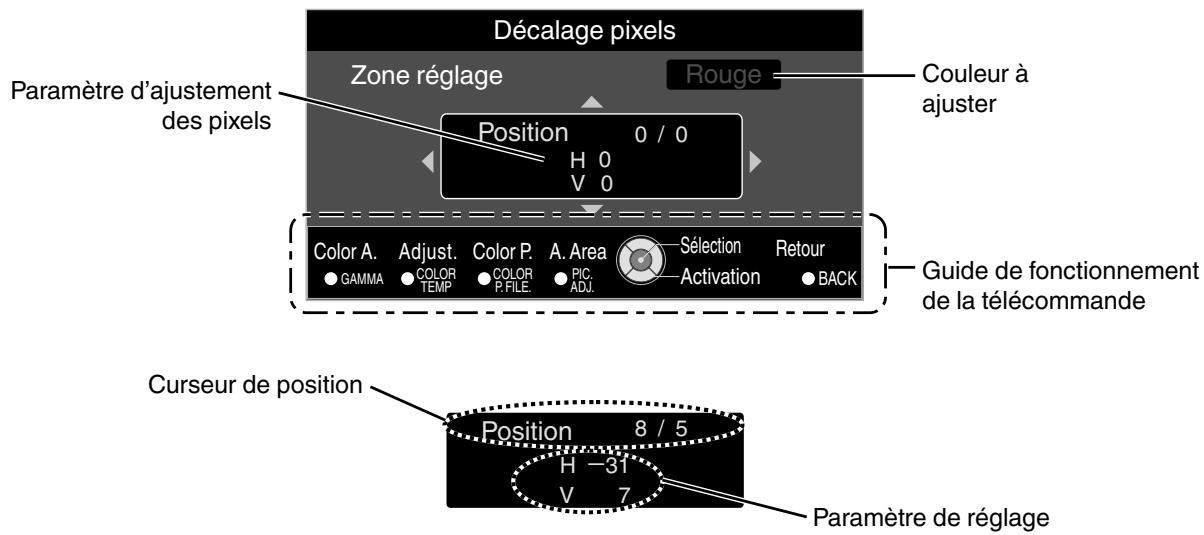

Avec la fonction “Ajustement des pixels” haute précision, vous pouvez profiter d’une qualité vidéo claire avec peu d’aberration chromatique sur la totalité de l’image. (p. 53) * Équipé de deux mémoires, vous pouvez sauvegarder les paramètres séparément quand une lentille anamorphique est utilisée et lorsque vous utilisez le projecteur avec un écran.

ABCD Avant le réglage

ABCD Après le réglage

Les photos sont uniquement fournies à titre d’illustration.

THX certification S R Pour S R, une “certification d’affichage THX 3D” par THX a été obtenue.

En plus des films 2D, vous pouvez également profiter de la reproduction fidèle des images dans une “qualité conforme à l’intention du réalisateur” pendant la lecture de films 3D. La certification THX 3D est “une garantie de haute définition et de haute résolution” accordée aux produits ayant passé avec succès plus de 400 tests de qualité d’image.

isf certification S R

® S R sont isf-certifiés, afin que l’étalonnage puisse être effectué par un formateur isf-

Une fois l’étalonnage effectué, un mode isf est ajouté au mode Image. Pour plus de détails, veuillez consulter le site Internet isf. http://www.imagingscience.com/

Ouverture de l’objectif intelligent

JVC a mis au point un algorithme d’analyse de l’image, ce qui permet d’analyser l’état de l’image vidéo en temps réel, et permet de contrôler l’ouverture du diaphragme de façon dynamique selon les informations de l’image. Cette technologie permet aux utilisateurs de profiter des images vidéo avec un meilleur contraste. Avant le réglage

Les photos sont uniquement fournies à titre d’illustration.

Commandes et fonctionnalités

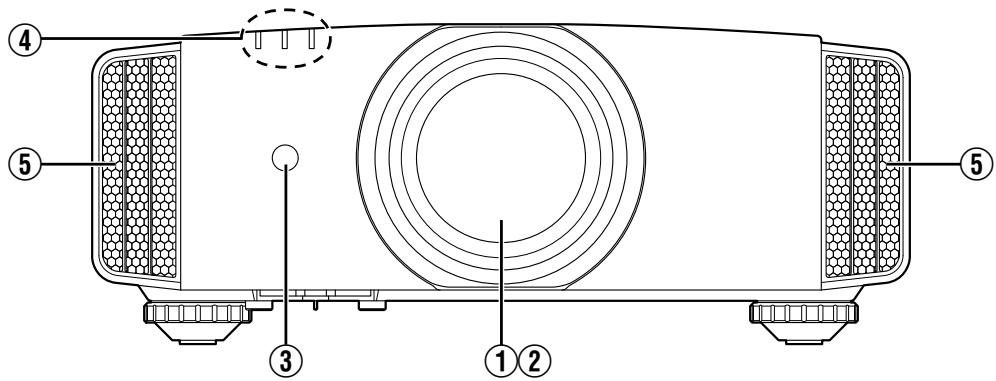

Unité principale - Avant

B Couvre-objectif S R E Évent de sortie d’aération

Cet objectif est objectif de projection. Ne regardez pas dans l’objectif lorsqu’une image est projetée.

Le couvre-objectif s’ouvre/se ferme lorsque l’appareil est allumé/éteint. (p. 52)

Pour Q, fixez le couvre-objectif lorsque l’appareil n’est pas utilisé.

Reportez-vous à “Affichage des indicateurs sur l’unité principale”p. 78.

L’air chaud est évacué afin d’abaisser la température interne. Ne bloquez pas les évents de sortie d’aération.

C Capteur infrarouge (avant)

Veuillez diriger la télécommande vers cette zone lorsque vous l’utilisez.

* Un capteur infrarouge est également disponible à l’arrière.

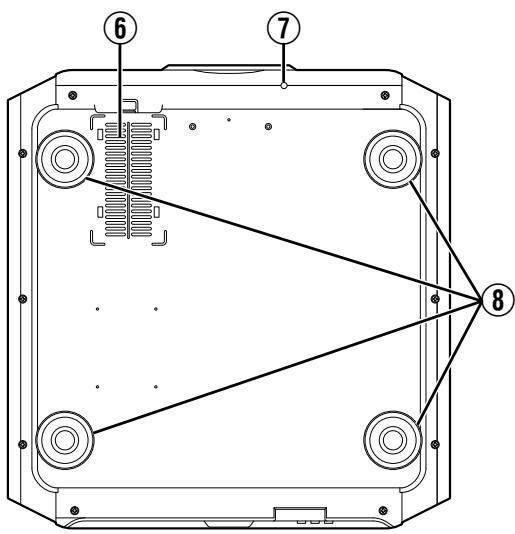

Unité principale - Bas

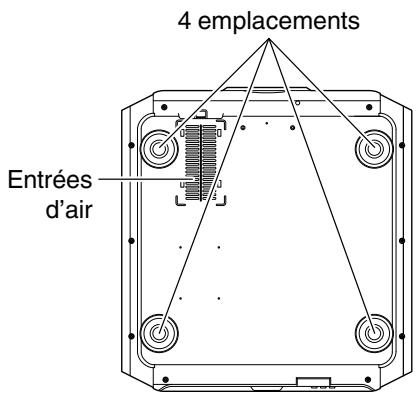

F F Entrées d’air (à 3 points sur l’arrière/le bas)

G Les entrées d’air aspirent de l’air afin d’abaisser la température interne.

Ne bloquez pas ou n’empêchez pas la sortie d’air chaud. Cela pourrait entraîner un dysfonctionnement de l’appareil. * Il y a deux entrées d’air sur le côté droit et gauche de la face arrière de l’appareil.

H G Bouton manuel pour le couvre-objectif

SR Il est possible d’ouvrir le couvre-objectif en appuyant sur ce bouton. Celui-ci est utilisé à des fins de maintenance. Vous pouvez également l’utiliser lorsque vous devez ouvrir le couvre-objectif de toute urgence.

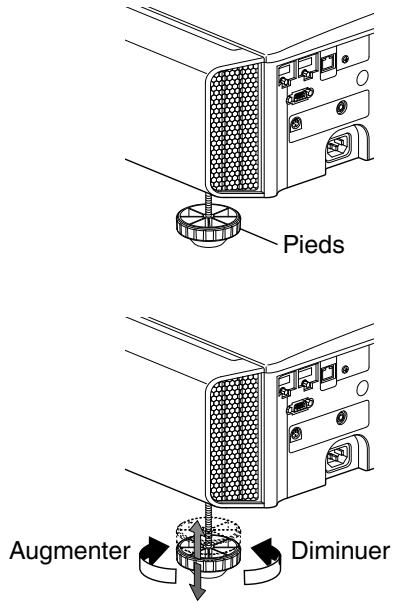

Vous pouvez régler la hauteur et l’angle du projecteur en tournant les pieds. (de 0 à 5 mm) (p. 21)

Lorsque les pieds sont retirés, il est possible d’utiliser leur emplacement comme trous de montage pour le support de fixation au plafond.

Unité principale - Arrière

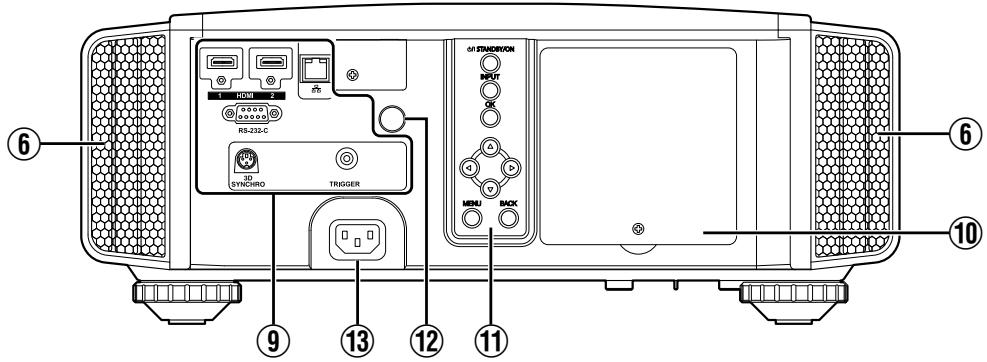

M L K I Bornes d’entrée

En plus de la borne d’entrée vidéo, d’autres bornes de connexion sont disponibles pour des dispositifs de contrôle ou des équipements en option. Veuillez vous reporter à “Unité principale - Bornes d’entrée”p. 16 pour plus de détails sur les bornes.

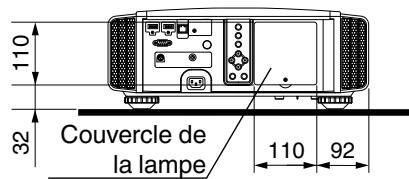

J Couvercle de la lampe

Pour remplacer la lampe, retirez ce couvercle.

L Capteur infrarouge (arrière)

Veuillez diriger la télécommande vers cette zone lorsque vous l’utilisez. * Un capteur infrarouge est également disponible à l’avant.

M Borne d’entrée de l’alimentation

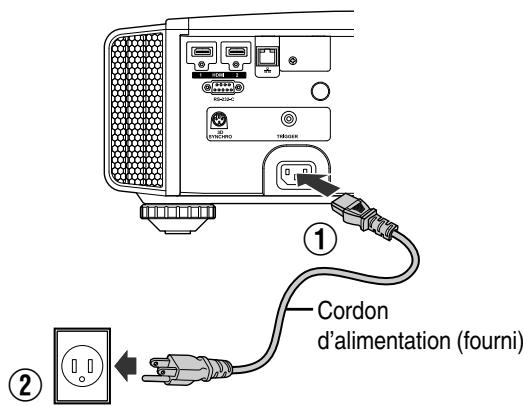

Connectez le cordon d’alimentation fourni à cette borne.

K Panneau de commande

Pour plus de détails, veuillez vous reporter au “Panneau de commande” dans le schéma ci-après.

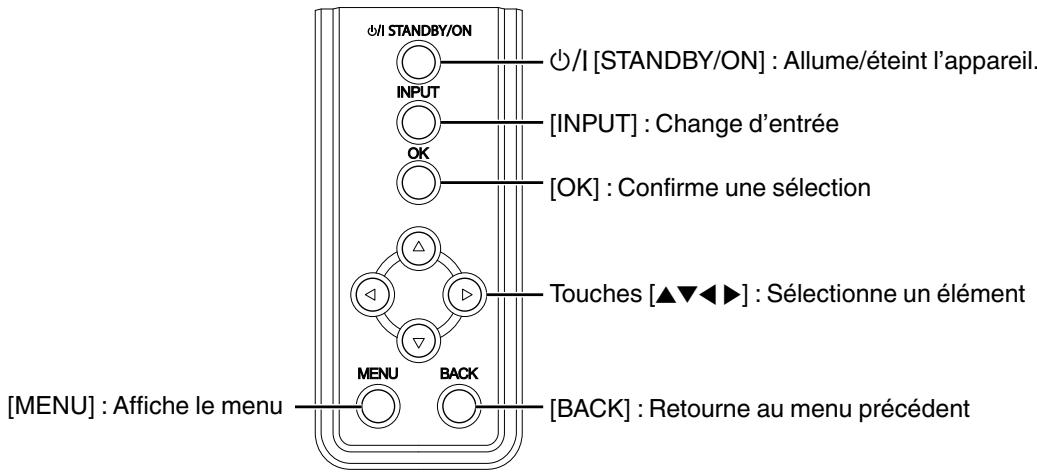

A [STANDBY/ON] : Allume/éteint l’appareil. [INPUT] : Change d’entrée [OK] : Confirme une sélection

Touches [JKH I] : Sélectionne un élément

[MENU] : Affiche le menu

[BACK] : Retourne au menu précédent

Unité principale - Bornes d’entrée

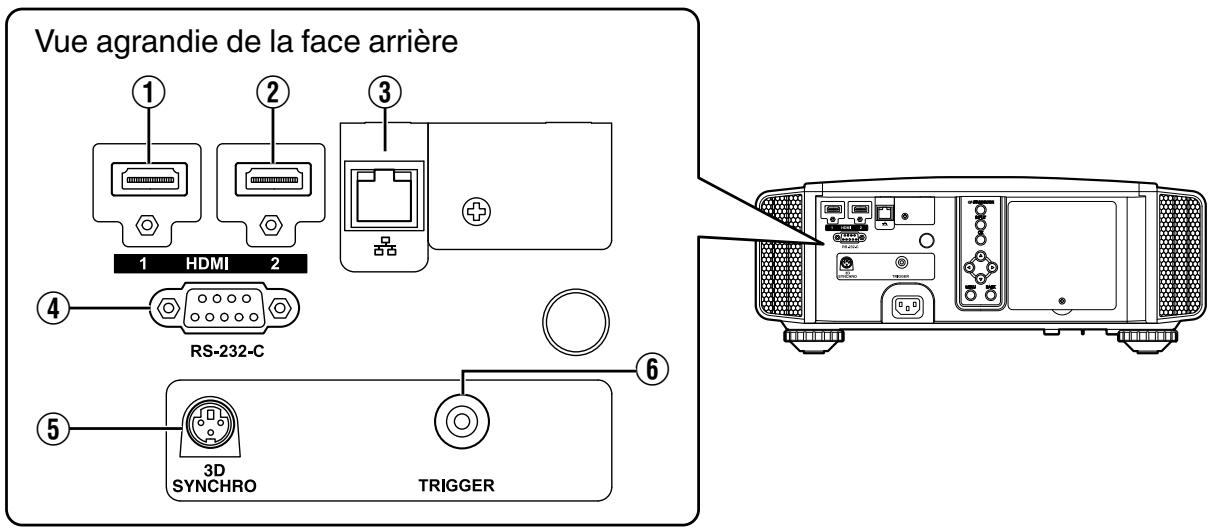

Vue agrandie de la face arrière

A Borne d’entrée [HDMI 1]

B Borne d’entrée [HDMI 2] Pour raccorder des appareils prenant en charge la sortie HDMI. (p. 22) Le branchement se fait sur l’orifice à verrouillage M3. La profondeur du trou de vis est de 3 mm.

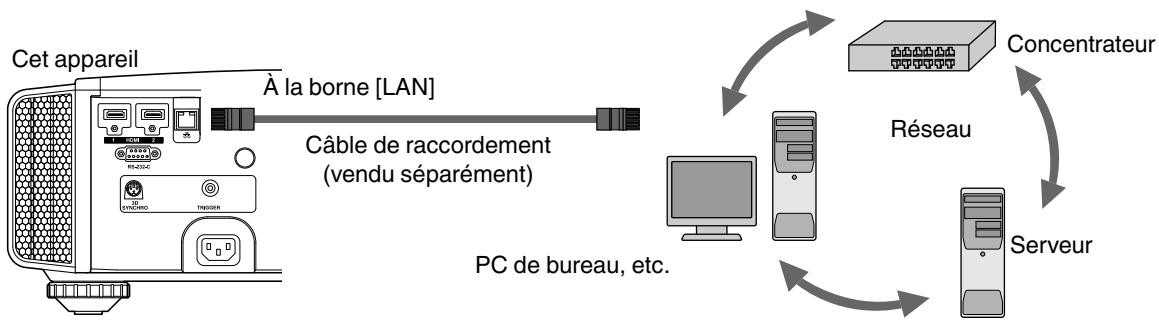

C Borne [LAN] (RJ-45)

Il est possible de contrôler ce projecteur en le connectant à un PC par l’intermédiaire d’un réseau informatique pour envoyer des commandes de contrôle au projecteur.

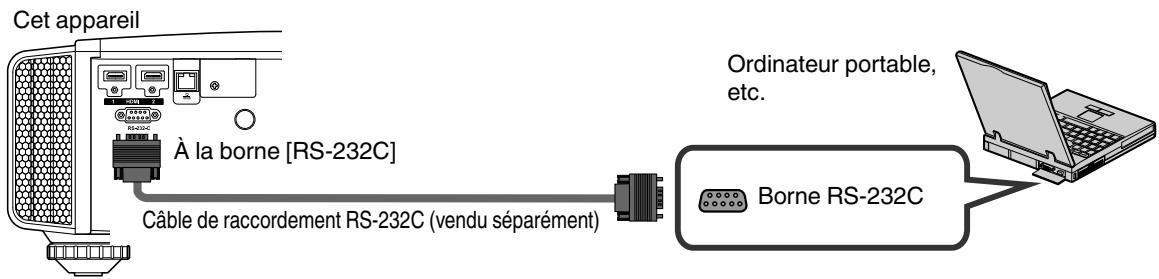

D Borne [RS-232C] (D-sub mâle à 9 broches)

Le projecteur peut être contrôlé en connectant un PC à cette borne.

E Borne [3D SYNCHRO]

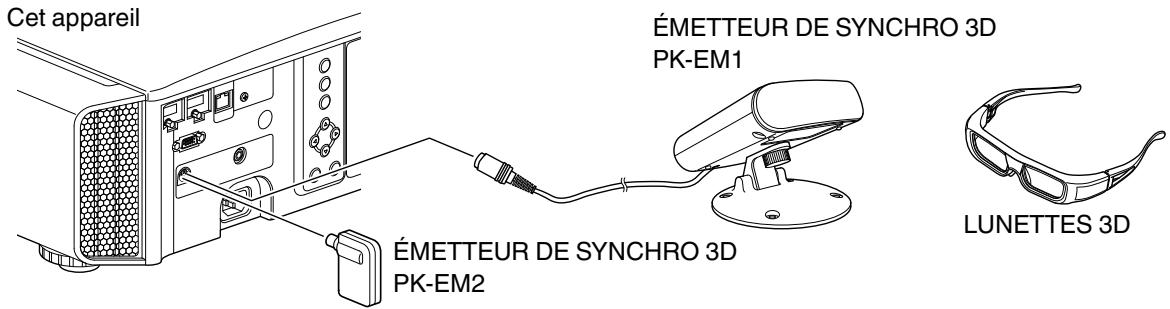

En connectant un ÉMETTEUR DE SYNCHRO 3D (vendu séparément) à cette borne, vous pouvez visionner des films 3D.

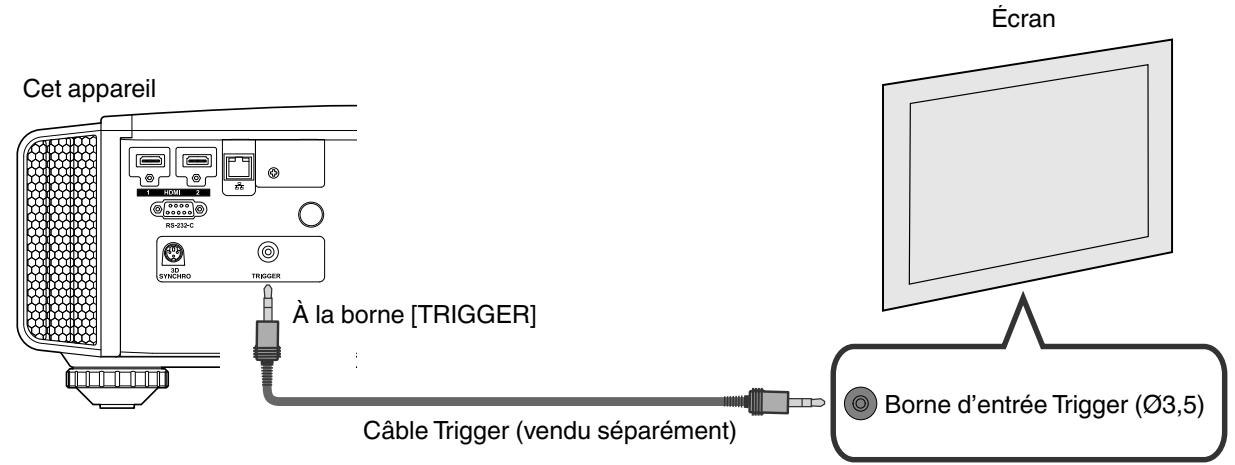

F Borne [TRIGGER] (E)

Borne de sortie d’alimentation de CC 12 V, alimentation électrique 100 mA. Il est utilisé pour envoyer des signaux de sortie pour contrôler les appareils tels qu’un écran d’élévation qui est équipé d’une fonction de déclenchement. Veuillez noter qu’une connexion incorrecte peut endommager le projecteur. (Tip=DC +12 V, Sleeve=GND)

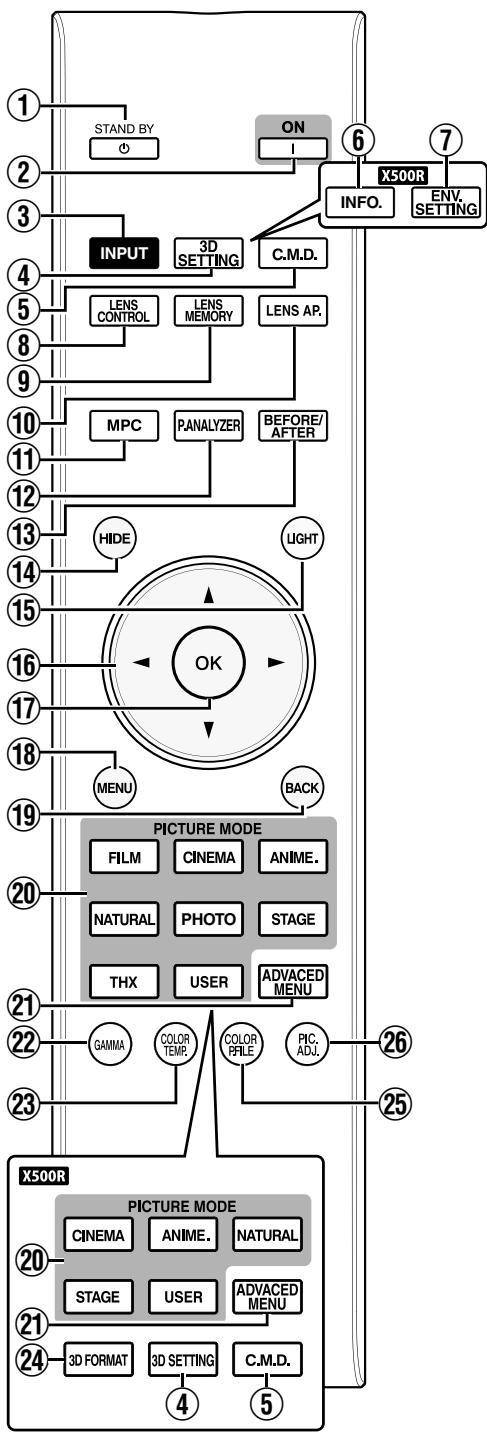

Éteint l’appareil. (p. 26)

A F Sélectionnez une entrée à partir de [HDMI 1] et [HDMI 2].

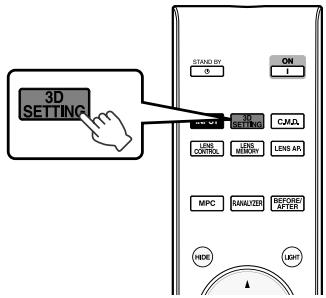

Affiche le menu de configuration 3D. (p. 33)

Pour régler l’interpolation d’image. (p. 44)

F [INFO.] Q Affiche le menu d’informations. (p. 60)

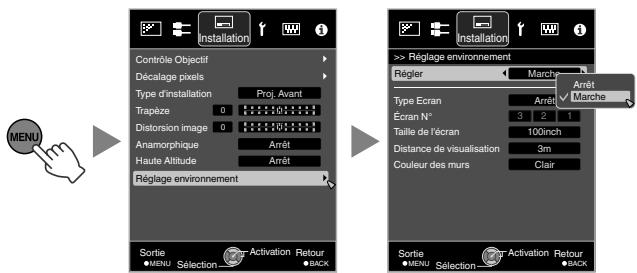

Affiche le menu “Réglage environnement”, (p. 30)

Pour régler la mise au point, le zoom et le décalage. (p. 27)

S T Allume l’appareil. (p. 25)

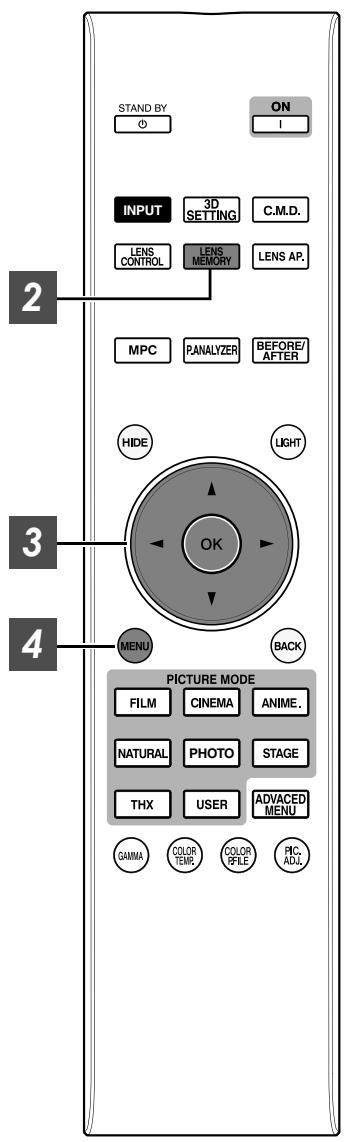

Bascule entre la sauvegarde, la récupération et l’édition de la mémoire de position de l’objectif. (p. 28)

U V Z W Y E Pour sélectionner un élément.

Confirme un élément sélectionné.

Affiche le menu, ou cache le menu s’il est affiché.

Retourne au menu précédent.

Chaque pression sur le bouton change le menu dans l’ordre suivant : “Modes”"“Profil couleur”"“Temp.

Pour régler le niveau gamma.

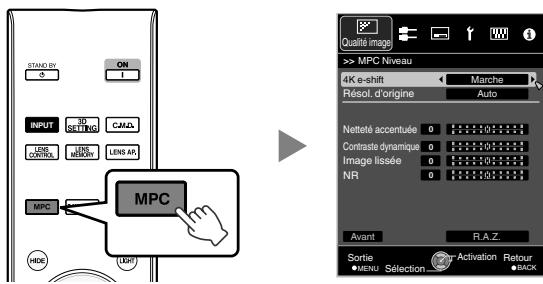

Pour régler le niveau MPC.

Active/désactive l’écran d’analyse. (p. 40)

U X Illumine les boutons de la télécommande.

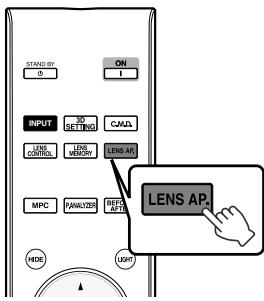

Pour régler l’ouverture de l’objectif. (p. 44)

Affiche l’image avant ou après l’application de l’effet. Celui-ci est utilisé pour MPC et

Réglage couleur. (p. 38, p. 39)

Pour régler la température de couleur. (p. 48)

Change le format 3D. (p. 33)

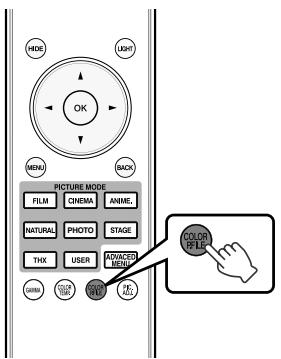

Change le profil couleur.

Change les éléments permettant de régler la qualité de l’image, tels que le contraste, la luminosité, etc.

Cache temporairement l’image. (p. 25)

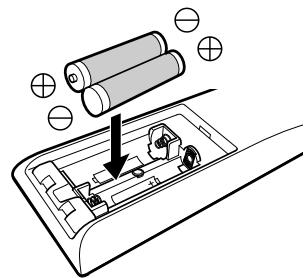

Insérer les piles dans la télécommande

S’il est nécessaire de rapprocher la télécommande du projecteur pour qu’elle fonctionne, cela signifie que les piles sont faibles. Remplacez les piles par des piles neuves (AAA).

Insérez les piles en fonction des symboles t s. Assurez-vous d’insérer l’extrémité s en premier.

Si une erreur survient lors de l’utilisation de la télécommande, retirez les piles et attendez 5 minutes. Remettez les piles en place et utilisez la télécommande.

Portée efficace de la télécommande

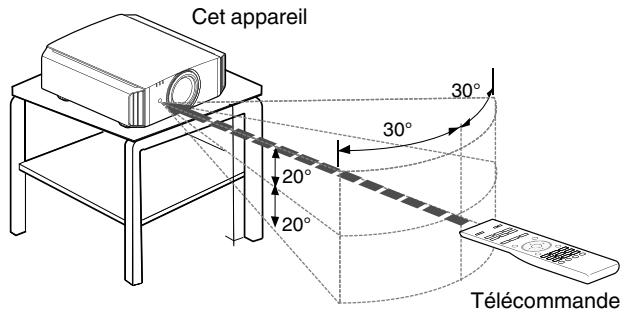

Lorsque vous dirigez la télécommande vers le capteur de cet appareil (avant ou arrière), assurez-vous que le capteur se trouve à une distance n’excédant pas 7 m. Si la télécommande ne fonctionne pas correctement, rapprochez-vous de l’appareil.

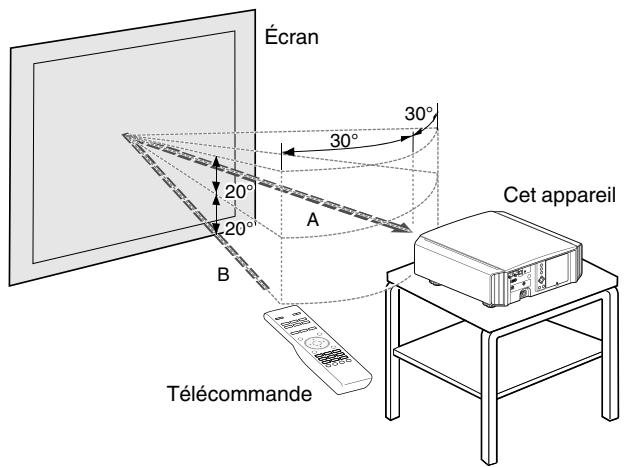

Contrôle par réflexion à partir d’un écran, etc.

Assurez-vous que la distance totale A (entre cet appareil et l’écran) plus B (entre la télécommande et l’écran) ne dépasse pas 7 m. * Dans la mesure où le rendement des signaux réfléchis depuis la télécommande varie selon le type d’écran utilisé, la distance de fonctionnement peut diminuer.

Ne placez pas la télécommande à un endroit exposé directement à la lumière du soleil ou soumis à de hautes températures.

Cela pourrait la déformer en raison de la chaleur, ou les composants internes risquent d’être altérés entraînant des risques d’incendie.

Retirez les piles de la télécommande lors du rangement de la télécommande.

Le rangement de la télécommande pendant une longue période sans retirer les piles peut causer une fuite des piles.

Installation du projecteur

Précautions lors de l’installation

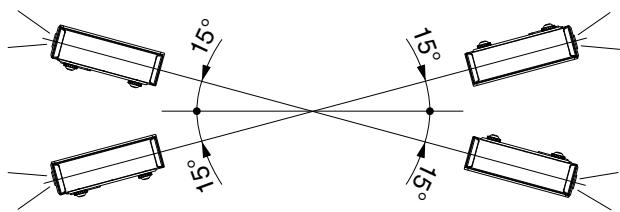

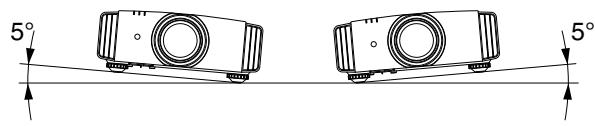

Inclinaison verticale : moins de ± 15 °

Comme cet appareil évacue une grande quantité de chaleur, installez-le en gardant un espace libre tout autour, tel qu’illustré ci-dessous.

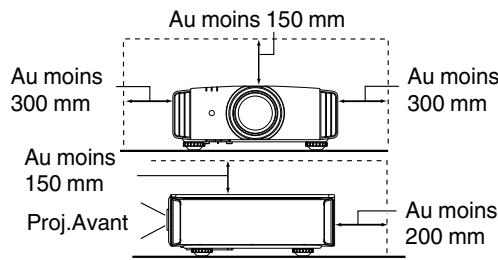

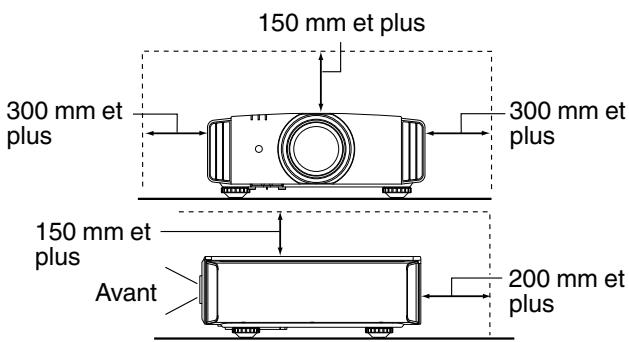

Laissez un espace libre suffisant avec le mur, etc.

Des dysfonctionnements peuvent survenir si l’angle n’est pas réglé dans la plage de valeurs susmentionnées.

Installation de l’écran

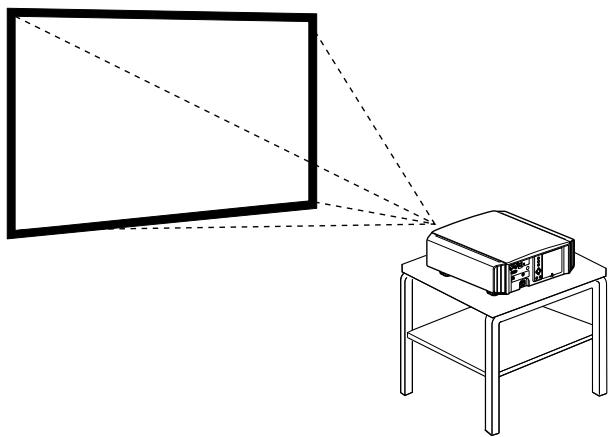

Installez cet appareil et l’écran perpendiculairement l’un par rapport à l’autre.

Ne placez rien devant l’appareil.

Si des objets se trouvent devant les évents de sortie d’aération, l’air chaud revient dans l’appareil et provoque son réchauffement. Il est possible que l’air chaud sortant de l’appareil puisse projeter des ombres sur l’écran (phénomène de brume de chaleur).

Pour l’écran, veuillez choisir un matériau avec des motifs non uniformes. Les motifs uniformes, comme les motifs à carreaux risquent de provoquer des interférences de motifs.

Si cela se produit, vous pouvez modifier la taille de l’écran pour que les interférences se remarquent moins.

Utiliser le projecteur à une haute altitude

Si vous utilisez cet appareil à un endroit situé à plus de 900 m par rapport au niveau de la mer (pression d’air faible), réglez “Haute Altitude” sur “Marche”. (p. 54)

Projection lorsque l’appareil est incliné

Inclinaison horizontale : moins de ± 5 ° 0

Ne l’installez pas aux endroits suivants

Cet appareil est un appareil de précision. Veuillez ne pas l’installer ou l’utiliser aux endroits suivants. Dans le cas contraire, il peut y avoir un risque d’incendie ou de dysfonctionnement. 0 Endroits poussiéreux, mouillés ou humides 0 Endroits soumis à de la suie ou à de la fumée de cigarette 0 Sur un tapis ou sur un lit, ou sur d’autres surfaces molles 0 Endroits exposés directement à la lumière du soleil 0 Endroits soumis à une température élevée ou basse 0 N’installez pas cet appareil dans une pièce soumise à de la suie ou à de fumée de cigarette. Même une petite quantité de fumée ou de suie peut avoir une incidence à long terme sur cet appareil. * Cet appareil produit une grande quantité de chaleur, et il est conçu pour aspirer de l’air froid afin de refroidir ses composants optiques. L’utilisation de cet appareil aux endroits susmentionnés peut faire que la saleté adhère aux circuits optiques, ce qui provoque des images sombres ou des couleurs ternes. * La saleté qui a adhéré aux composants optiques ne peut pas être éliminée.

Utilisation du projecteur

Cet appareil utilise une lampe de projection qui chauffe en cours d’utilisation. Veuillez ne pas projeter dans les circonstances décrites ci-dessous. Dans le cas contraire, il peut y avoir un risque d’incendie ou de dysfonctionnement. 0 Projection lorsque l’appareil est placé à la verticale

Veuillez lire attentivement ce qui suit avant d’installer cet appareil.

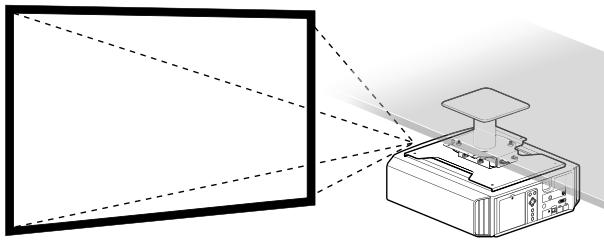

Précautions lors de la fixation

Fixation (montage) du projecteur

Fixation du projecteur (montage au plafond)

Assurez-vous de faire appel à votre vendeur afin qu’il installe l’appareil pour vous. L’installation de l’appareil par vos soins risque de provoquer la chute de l’appareil et de causer des blessures.

Prenez les mesures nécessaires pour empêcher que l’appareil ne tombe en cas de tremblement de terre par exemple.

JVC n’est pas responsable des dommages provoqués par l’installation de l’appareil avec des fixations de plafond non-JVC ou lorsque l’environnement n’est pas compatible avec un montage au plafond et ce, indépendamment de la période de garantie.

Lorsque l’appareil est fixé au plafond lors de son utilisation, faites attention à la température environnante. Lorsqu’un chauffage est en service, la température au niveau du plafond peut être plus importante que prévue.

Pour fixer l’unité sur le support de montage au plafond, régler le couple de serrage selon une plage comprise entre 1,5 N m et 2,0 N m. Serrer le couple de serrage au-delà de la plage ci-dessus risque d’endommager l’unité et d’entraîner sa chute.

Lorsque l’appareil sera monté à une position fixe, installez-le horizontalement.

Assurez-vous de fixer l’unité principale de façon à empêcher les accidents tels que lors d’un tremblement de terre.

Fixation avec des vis

Retirez les quatre pieds situés sous l’appareil et serrez à l’aide des vis (vis M5, de 13 à 23 mm).

* L’utilisation de vis autres que celles recommandées peut causer une panne de l’appareil. * Laissez un espace libre d’au moins 10 mm à partir de la face inférieure de l’appareil pour lui permettre d’aspirer de l’air froid.

Régler l’angle d’élévation du projecteur Il est possible d’ajuster la hauteur et l’inclinaison de l’appareil (de 0 à 5 mm) en tournant les pieds. Soulevez l’appareil et ajustez les quatre pieds.

Régler la position de l’image

Au moyen de la fonction de décalage de l’objectif, vous pouvez déplacer l’image vers le haut/le bas ou vers la gauche/la droite. Réglez-le sur votre position préférée. Æ “Régler l’objectif en fonction de la position du projecteur”（p. 27）

■ Position horizontale

Position verticale : 0 % (Centre)

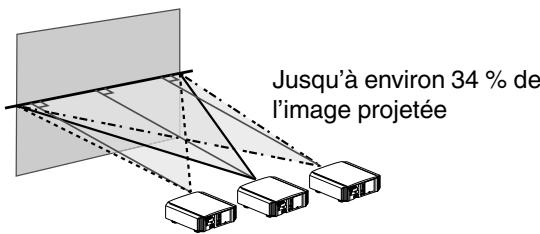

Jusqu’à environ 34 % de l’image projetée

■ Position verticale

Position horizontale : 0 % (Centre)

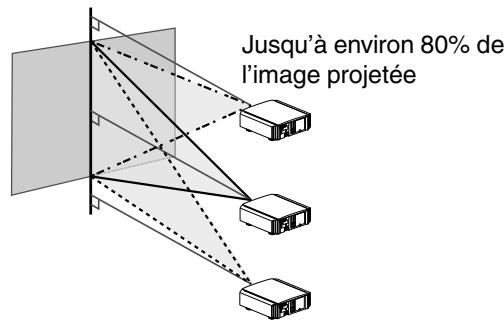

Jusqu’à environ 80% de l’image projetée

Décalage vertical de l’objectif (%)

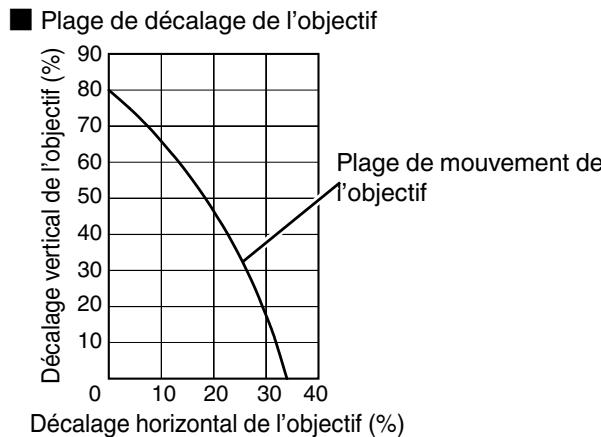

■ Plage de décalage de l’objectif

Plage de mouvement de l’objectif

Décalage horizontal de l’objectif (%)

Le décalage vertical maximal varie avec le degré de décalage horizontal. De la même manière, le décalage horizontal maximal change aussi en fonction du degré de décalage vertical.

Les valeurs du graphique sont données à titre indicatif. Utilisez-les comme références lors de l’installation.

Connexion du projecteur

N’allumez pas l’appareil avant d’avoir fini le raccordement.

Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, veuillez vous reporter au manuel d’instructions du dispositif à raccorder.

Ce projecteur est utilisé pour projeter des images. Pour la sortie audio des appareils connectés, veuillez connecter un périphérique de sortie audio distinct, par exemple un amplificateur ou des haut-parleurs.

Il est possible que les images ne s’affichent pas, dépendamment des câbles et périphériques qui restent à brancher.

N’utilisez que des câbles HDMI (vendus séparément) certifiés HDMI.

Certains câbles ne peuvent pas être raccordés à cet appareil du fait de la taille de leur protection de connecteur.

Connexion à la borne d’entrée HDMI (entrée numérique)

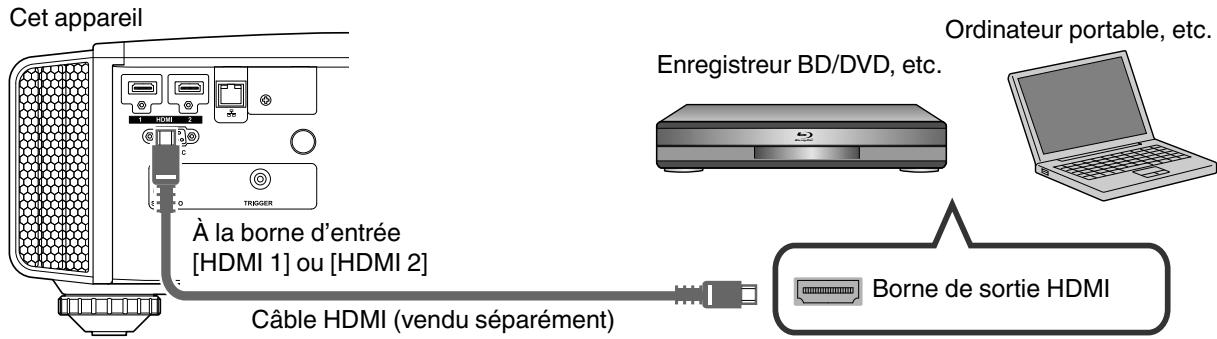

Connexion via un câble HDMI Cet appareil

Ordinateur portable, etc.

Enregistreur BD/DVD, etc.

[HDMI 1] ou [HDMI 2] Borne de sortie HDMI Câble HDMI (vendu séparément) .

S’il se produit du bruit, éloignez l’ordinateur portable de cet appareil.

Pour une largeur de bande conforme à la norme HDMI, un câble de 340 MHz est recommandé. Si vous utilisez un câble dont la fréquence est de 75 MHz, il vous est recommandé de régler la résolution de l’équipement transmettant la vidéo sur 1080i ou moins.

Si la vidéo ne s’affiche pas, essayez de réduire la longueur du câble ou de diminuer la résolution de l’équipement de transmission vidéo.

Si l’appareil source est connecté au projecteur par un dispositif intermédiaire tel qu’un amplificateur AV ou un diviseur, les images vidéo peuvent ne pas apparaître en fonction des spécifications du dispositif intermédiaire.

Dans ce cas, connectez l’appareil source directement au projecteur, et vérifiez si l’image vidéo est affichée.

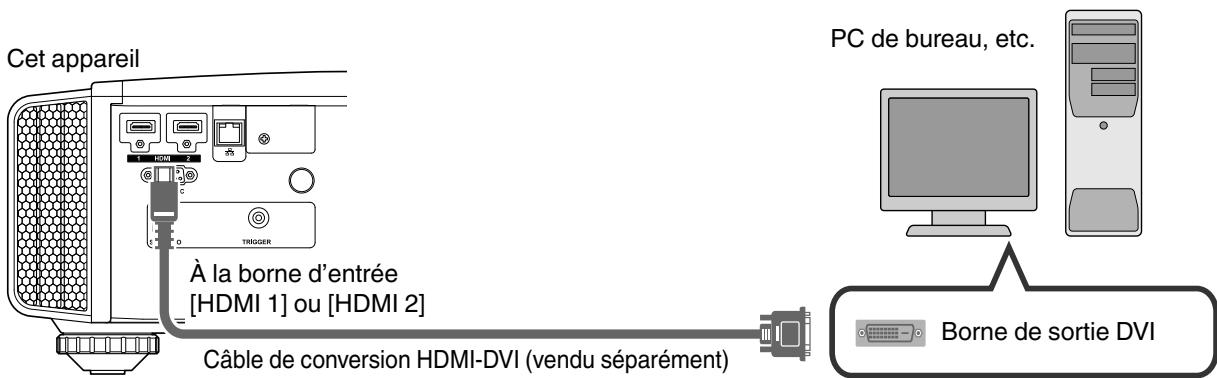

Connexion via un câble de conversion HDMI-DVI PC de bureau, etc.

[HDMI 1] ou [HDMI 2] Borne de sortie DVI Câble de conversion HDMI-DVI (vendu séparément) .

S’il se produit du bruit, éloignez le PC de bureau de cet appareil.

Si la vidéo ne s’affiche pas, essayez de réduire la longueur du câble ou de diminuer la résolution de l’équipement de transmission vidéo.

Connexion à la borne LAN Concentrateur

À la borne [LAN] Câble de raccordement (vendu séparément)

Le réseau est utilisé pour contrôler cet appareil. Il n’est pas utilisé pour envoyer ou recevoir des signaux vidéo.

Veuillez contacter votre administrateur réseau pour les informations relatives à la connexion réseau. Réglez “ECO Mode” sur “Arrêt” si la communication RS-232C/LAN est effectuée ou si la fonction HDMI link est utilisée en mode veille. (p. 59) Pour plus d’informations sur le contrôle, veuillez vous reporter à “Contrôle externe” (p. 70).

Connexion à la borne RS-232C Cet appareil

Ordinateur portable, etc. À la borne [RS-232C] Borne RS-232C Câble de raccordement RS-232C (vendu séparément) .

Réglez “ECO Mode” sur “Arrêt” si la communication RS-232C/LAN est effectuée ou si la fonction HDMI link est utilisée en mode veille. (p. 59)

Pour plus d’informations sur le contrôle, veuillez vous reporter à “Contrôle externe” (p. 70).

Connexion à la borne TRIGGER

À la borne [TRIGGER]

Borne d’entrée Trigger (Ø3,5)

Câble Trigger (vendu séparément) .

Ne l’utilisez pas pour alimenter d’autres appareils.

Le raccordement à la borne audio d’un autre appareil peut provoquer un dysfonctionnement ou une panne de cet appareil.

Une utilisation au-delà de la valeur nominale entraînera un dysfonctionnement de cet appareil.

La borne Trigger fournit une tension de 12 V. Procédez avec prudence pour éviter un court-circuit.

Le réglage d’usine est “Arrêt”. Pour modifier ce réglage, configurez l’élément “Trigger” dans le menu (p. 59).

Connexion du cordon d’alimentation (accessoire fourni)

A Connectez le cordon d’alimentation fourni à la borne d’alimentation de l’unité principale B Branchez la prise du cordon d’alimentation fourni à la prise murale.

A Cordon d’alimentation (fourni)

B Précautions afin d’éviter un incendie ou une décharge électrique

La niveau de tension de cet appareil est important. Veuillez le brancher directement à la prise murale.

Lorsque vous n’utilisez pas l’appareil, veuillez débrancher le cordon d’alimentation de la prise de courant.

Ne le branchez qu’au moyen du cordon d’alimentation fourni.

N’utilisez pas une autre tension que la tension d’alimentation indiquée.

N’abîmez pas, ne coupez pas ou ne modifiez pas le cordon d’alimentation. Ne placez pas d’objets lourds sur le cordon d’alimentation, ne le chauffez pas et ne tirez pas dessus. Cela pourrait endommager le cordon d’alimentation.

Ne débranchez pas le cordon d’alimentation avec les mains mouillées.

Visionner des vidéos

STANDBY/ON LAMP REMARQUE WARNING

Lorsque vous utilisez Q, assurez-vous d’avoir retiré le couvre-objectif.

Branchez le cordon d’alimentation et assurez-vous que l’indicateur

“STANDBY/ON” s’allume en rouge.

Télécommande : appuyez sur le bouton C [ON] Projecteur : appuyez sur le bouton A [STANDBY/ON]

La lumière de l’indicateur “STANDBY/ON” passe du rouge au vert

(la lumière s’éteint après le démarrage de l’appareil).

(S R) Le couvre-objectif motorisé s’ouvre.

“STANDBY/ON” s’allume (rouge)

“STANDBY/ON” s’allume (vert)

Pendant le démarrage de la lampe

STANDBY/ON TANDBY ND LAMP WARNING

Choisissez l’image à projeter

Appuyer sur la touche [INPUT] du projecteur ou de la télécommande à chaque fois permet de changer le mode d’entrée comme suit. HDMI 1

Lancez la lecture sur l’appareil sélectionné pour projeter l’image.

Pour cacher l’image temporairement

Appuyez sur le bouton [HIDE] du projecteur ou de la télécommande 0

PHOTO L’indicateur “STANDBY/ON” commence à clignoter en vert.

Appuyez sur le bouton [HIDE] pour afficher à nouveau l’image.

L’appareil ne peut être éteint lorsque l’image est temporairement cachée.

Télécommande : appuyez sur le bouton B [STAND BY] Projecteur : appuyez sur le bouton A [STANDBY/ON] 0

Lorsque le message “Couper l'alimentation ?” est affiché, appuyez de nouveau sur le bouton.

La lampe s’éteint et l’indicateur “STANDBY/ON” passe d’une lumière verte à une lumière clignotante rouge.

Une fois la lumière éteinte, le ventilateur fonctionnera pendant près de 100 secondes pour refroidir la lampe

(mode refroidissement). Ne débranchez pas le cordon d’alimentation lorsque le refroidissement est en cours.

Après environ 100 secondes, l’indicateur “STANDBY/ON” passe d’une lumière clignotante rouge à une lumière fixe rouge.

“STANDBY/ON” clignotant (rouge)

En mode refroidissement

STANDBY/ON LAMP WARNING

“STANDBY/ON” s’allume (rouge)

STANDBY/ON TANDBY ND LAMP WARNING Fonctionnement

(Q) Fixez le couvre-objectif.

(S R) Le couvre-objectif motorisé se ferme.

L’appareil ne peut être éteint avant au moins 60 secondes suivant sa mise sous tension.

Une fois la lumière éteinte, le ventilateur fonctionnera pendant près de 100 secondes pour refroidir la lampe (mode refroidissement).

Ne débranchez pas le cordon d’alimentation lorsque le refroidissement est en cours.

L’appareil ne peut être remis en marche lorsque le refroidissement est en cours (100 secondes).

Débranchez le cordon d’alimentation lorsque vous n’utilisez pas l’appareil pendant une longue période.

Ajuster l’écran du projecteur

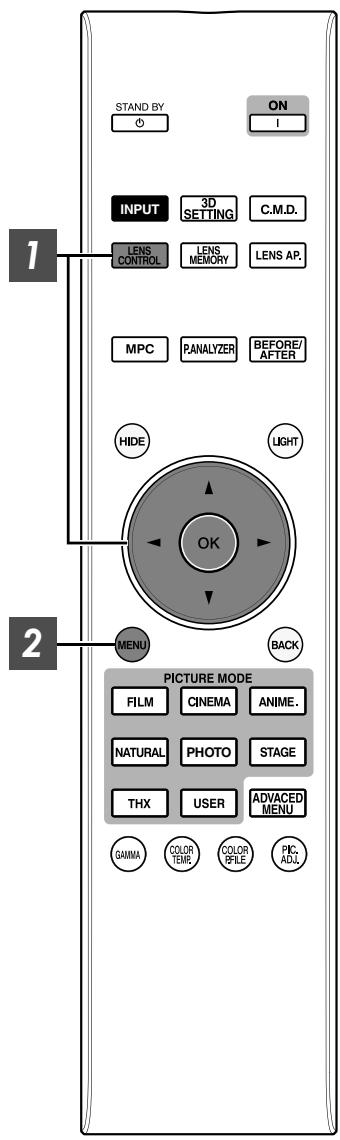

Régler l’objectif en fonction de la position du projecteur Appuyez sur le bouton [LENS CONTROL] et utilisez les touches [JKH I] pour régler Mise au point, Zoom (taille de l’écran) et Décalage (position de l’écran)

Chaque pression sur le bouton [LENS CONTROL] ou [OK] change le mode dans l’ordre suivant : “Mise au point”"“Zoom”"“Décalage”"“Mise au point”...

2 Réglage de la Mise au point

(position de l’écran)

Appuyer une fois sur la touche [MENU] ou deux fois sur la touche [BACK] pour terminer le réglage.

La fonction de contrôle de l’objectif est désactivée lorsque le verrouillage d’objectif est réglé sur “Marche”.

Enregistrer et récupérer les paramètres de réglage

Les paramètres Mise au point, Zoom, et Décalage peuvent être sauvegardés ou récupérés, vous pouvez donc passer aisément à un ratio d’aspect différent (taille de l’écran) en fonction de l’image. 0 Chaque pression sur le bouton [LENS MEMORY] change le mode dans l’ordre suivant : “Mémorisation de la position de l’objectif”"“Sélection des paramètres de l'objectif”"“Editer le nom de la mémoire de position de l’objectif”"“Mémorisation de la position de l’objectif”... 0

Dans le cas où aucun paramètre de réglage n’a été sauvegardé (réglage d’usine), seul “Mémorisation de la position de l’objectif” s’affiche.

La fonction de contrôle de l’objectif est désactivée lorsque le verrouillage d’objectif est réglé sur “Marche”.

Sauvegarder un paramètre de réglage

Réglez la mise au point, le zoom ou le décalage

(p. 27) Appuyez sur le bouton [LENS MEMORY] pour afficher “Mémorisation de la position de l’objectif” 0

Vous pouvez également sauvegarder un paramètre de réglage en sélectionnant “Installation”"“Contrôle Objectif”"“Mémorisation de la position de l’objectif” à partir du menu.

>> Mémorisation de la position de l’objectif ---------------------

--------------------Activation Retour

Sélectionnez l’élément à sauvegarder et appuyez sur le bouton [OK]

Le paramètre de réglage est sauvegardé.

Les éléments pour lesquels il n’existe aucun paramètre de réglage sauvegardé sont affichés sous la forme [----]. Si vous avez sélectionné un élément pour lequel il existe déjà un paramètre de réglage sauvegardé, ce paramètre sera écrasé. Vous pouvez modifier le nom lorsque vous sauvegardez un élément. (p. 29) Le nombre maximal d’éléments pouvant être sauvegardés est de 10 pour S R et de 5 pour Q.

Appuyez sur le bouton [MENU] pour quitter

Récupérer un paramètre de réglage

Appuyez sur le bouton [LENS MEMORY] pour afficher “Sélection des paramètres de l'objectif”

Chaque pression sur le bouton [LENS MEMORY] change le mode dans l’ordre suivant : “Sélection des paramètres de l'objectif”"“Mémorisation de la position de l’objectif”"“Editer le nom de la mémoire de position de l’objectif”"“Sélection des paramètres de l'objectif”...

Vous pouvez également récupérer un paramètre de réglage en sélectionnant “Installation”"“Contrôle

Objectif”"“Sélection des paramètres de l'objectif” à partir du menu. Installation >> Sélection des paramètres de l'objectif MEMORY1 MEMORY2 --------------------------------Activation Retour

Sélectionnez le paramètre de réglage à récupérer et appuyez sur le bouton [OK]

Le paramètre récupéré est automatiquement appliqué.

Si aucun paramètre de réglage n’a été sauvegardé, l’élément sera grisé et ne peut être sélectionné.

Renommer un paramètre de réglage

Appuyez sur le bouton [LENS MEMORY] pour afficher “Editer le nom de la mémoire de position de l’objectif”

Chaque pression sur le bouton [LENS MEMORY] change le mode dans l’ordre suivant : “Sélection des paramètres de l'objectif”"“Mémorisation de la position de l’objectif”"“Editer le nom de la mémoire de position de l’objectif”"“Sélection des paramètres de l'objectif”...

Vous pouvez également éditer un paramètre de réglage en sélectionnant “Installation”"“Contrôle

Objectif”"“Editer le nom de la mémoire de position de l’objectif” à partir du menu. Installation >> Editer le nom de la mémoire de position de l’objectif MEMORY1 MEMORY2 --------------------------------Activation Retour

Sélectionnez le paramètre de réglage à éditer et appuyez sur le bouton [OK]

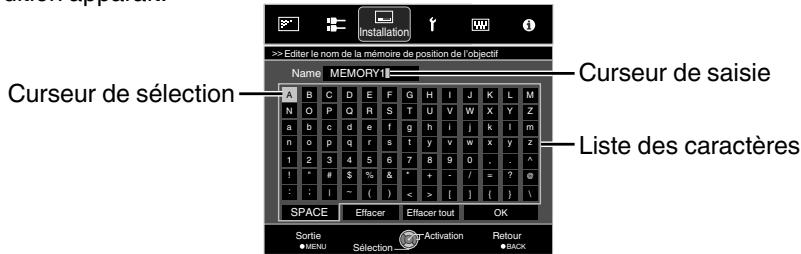

Un écran d’édition apparaît.

Installation >> Editer le nom de la mémoire de position de l’objectif

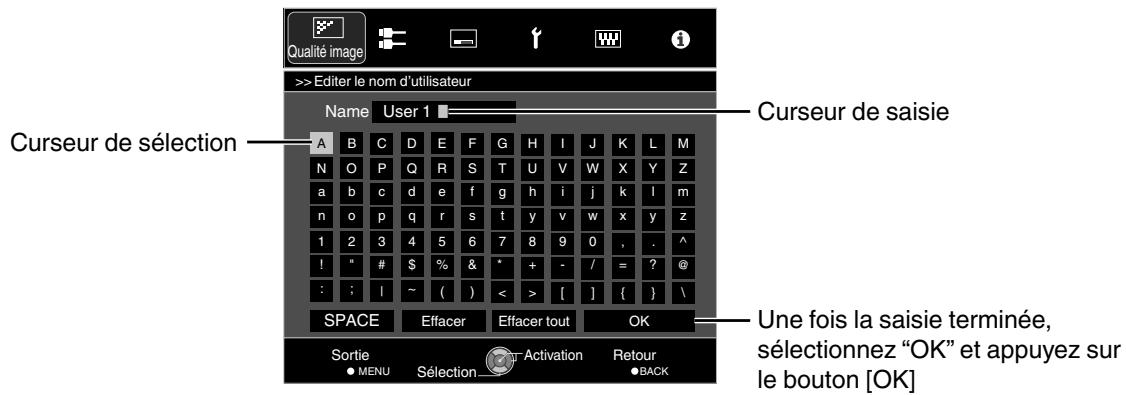

Curseur de sélection

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Liste des caractères

Vous pouvez saisir jusqu’à 10 caractères.

Les caractères utilisables comprennent les caractères alphabétiques (majuscule et minuscule) et numériques, ainsi que les symboles. Appuyer sur le bouton [Back] annule le contenu en cours d’édition et quitte le mode édition.

Après avoir renommé, sélectionnez “OK” et appuyez sur le bouton [OK]

Appuyez sur le bouton [MENU] pour quitter

Régler automatiquement la qualité d’image en fonction de l’environnement de visionnage

En configurant “Réglage environnement” selon l’environnement de visionnage, la correction et le réglage de la qualité d’image par rapport aux différences d’environnement sont effectués automatiquement et ce, pour minimiser toute incidence sur la qualité d’image. 0 “Réglage environnement” est appliqué séparément des données réglées individuellement. 0 La correction de l’écran ne peut être effectuée lorsque “Profil couleur” est réglé sur “x.v.Color”.

En sélectionnant le mode de correction optimale en fonction des caractéristiques de l’écran utilisé, il est possible d’effectuer des corrections afin de reproduire des images naturelles aux couleurs équilibrées. Installation >> Réglage environnement

Distance de visualisation Couleur des murs

. 0 Cet élément n’est pas disponible lorsque “Profil couleur” est réglé sur “Arrêt”. 0 Sélectionnez un type de “1” à “106”. 0 Pour des informations sur l’écran et le mode de correction correspondant, veuillez consulter notre site Internet. http://www3.jvckenwood.com/english/projector/ screen/ Activation Retour

MENU Distance de visionnage

Appuyez sur le bouton [MENU] pour afficher le menu

Appuyez sur le bouton [ENV.SETTING] de la télécommande pour ouvrir le menu “Réglage environnement”.

Distance de visualisation

Lorsque “Réglage environnement” est réglé sur

“Arrêt”, “Taille de l'écran”, “Distance de visualisation” et “Couleur des murs” sont grisés et ne peuvent être sélectionnés.

Sélectionnez “Couleur des murs” pour configurer la couleur de mur

Sélectionnez le réglage de distance de visionnage le plus proche dans la plage “1 m” à “10 m”.

Pour plus de détails sur la hauteur, veuillez vous reporter à “Taille de l’écran et distance de projection”p. 75.

Réglage environnement

>> Réglage environnement

Sélectionnez le réglage de taille de l’écran le plus proche dans la plage “60inch” à “200inch” (par incréments de 10 pouces).

Sélectionnez “Distance de visualisation” pour configurer la distance de visionnage

(distance avec l’écran)

BACK Sélectionnez “Taille de l'écran” pour configurer la taille d’écran à utiliser

Sélectionnez “Installation”"“Réglage environnement”"“Marche” à partir du menu

Si le mur est sombre en couleurs, sélectionnez

“Sombre”. Pour les murs avec une couleur autre qu’une couleur sombre, sélectionnez “Clair”.

Appuyez sur le bouton [MENU] pour quitter

REMARQUE Vous pouvez utiliser le capteur optique en option et le logiciel dédié pour effectuer des réglages plus précis.

Pour plus d’informations sur le logiciel dédié, veuillez consulter notre site Internet. http://www3.jvckenwood.com/english/download/index.html 0

Régler la taille de l’image (rapport de format)

La taille de l’image projetée peut être ajustée de manière optimale en fonction de la taille de l’écran d’origine (rapport).

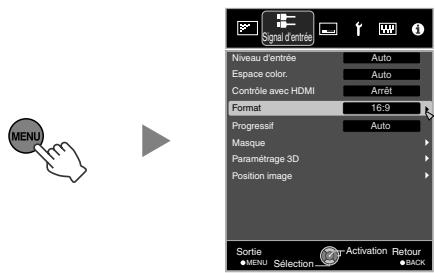

Appuyez sur le bouton [MENU] pour afficher le menu

Sélectionnez “Signal d'entrée”"“Format” à partir du menu

Exemple d’image entrante et de format de l’écran

Entrée du signal HDMI .

Contrôle avec HDMI Arrêt

Paramétrage 3D Position image

Règle le format de l’écran sur S’affiche 4:3. Pour les signaux HD, les uniquement deux côtés sont réduits. lors de l’entrée du Règle le format de l’écran sur signal vidéo. 16:9. Pour les signaux SD, les deux côtés sont élargis.

Agrandit l’image entière.

* Ne peut être sélectionné dans le cas de signaux HD.

Positionne l’image au centre et l’image entière est agrandie.

S’affiche uniquement lors de l’entrée du

Affiche l’image entrante dans signal PC. la taille réelle.

Remplit la totalité de l’écran avec l’image, la taille de l’image entrante est ignorée.

Cet élément est grisé et ne peut pas être ajusté lorsqu’il y a une absence de signal, le signal est hors de portée, ou lors de l’entrée 3D ou 4K.

Appuyez sur le bouton [MENU] pour quitter

Visionner des films 3D En utilisant les LUNETTES 3D (PK-AG1, PK-AG2 ou PK-AG3) et l’ÉMETTEUR DE SYNCHRO 3D (PK-EM1 ou PKEM2), vendus séparément, vous pouvez profiter d’images vidéo 3D.

Pour les LUNETTES 3D et l’ÉMETTEUR DE SYNCHRO 3D compatibles avec cet appareil, veuillez vous reporter aux “Accessoires en option”p. 11.

Installation du ÉMETTEUR DE SYNCHRO 3D Connectez l’ÉMETTEUR DE SYNCHRO 3D à la borne [3D SYNCHRO] de l’unité principale

Ajustez la position du ÉMETTEUR DE SYNCHRO 3D de manière à ce que les

LUNETTES 3D puissent recevoir les signaux du ÉMETTEUR DE SYNCHRO 3D 0

Pour plus de détails, veuillez vous reporter au manuel d’instructions des LUNETTES 3D et de l’ÉMETTEUR DE SYNCHRO 3D.

Visionner des films 3D

Connectez cet appareil à un appareil

HDMI compatible 3D, mettez sous tension et lancez la lecture de l’image 3D Pour plus d’informations sur la façon de lire des images vidéo 3D, veuillez vous reporter au manuel d’instructions du lecteur ou de l’enregistreur utilisé.

Lorsque des signaux 3D sont reçus, l’image vidéo passe automatiquement au format 3D.

Cet appareil prend en charge les formats 3D suivants.

- Frame packing - Side-by-side - Top-and-bottom

Dans les réglages par défaut, “Format 3D” est réglé sur “Auto” pour la projection automatique des images 3D.

Si l’image ne passe pas automatiquement au format 3D A Appuyez sur le bouton

[3D SETTING] pour afficher “Paramétrage 3D” B Sélectionnez “Format 3D” Q : Appuyez sur la touche [3D FORMAT] de la télécommande

Chaque pression sur le bouton [3D FORMAT] change le mode dans l’ordre suivant :

“Auto”"“Côte à côte”"“Haut et bas”"“2D”"“Auto”...

Vous pouvez également effectuer des réglages

à partir de “Signal d'entrée”"“Paramétrage 3D”"“Format 3D” dans le menu. Format

Le format est automatiquement détecté et configuré.

Sélectionnez ce réglage si le signal d’entrée 3D est au format side-by-side.

Sélectionnez ce réglage si le signal d’entrée 3D est au format top-and-bottom.

2D Sélectionnez ce réglage si les images 2D sont faussement reconnues comme images 3D.

Allumez les LUNETTES 3D et portezles

Les PK-AG1 s’allument automatiquement.

Convertir des films 2D en films 3D pour les visionner

Appuyez sur le bouton [3D SETTING] pour afficher “Paramétrage 3D”

Le bouton [3D SETTING] occupe une position différente sur la télécommande en fonction du modèle utilisé. (p. 17)

Sélectionnez “Conversion 2D en 3D” et ensuite “Marche”, et appuyez sur le bouton [OK]

Appuyez sur le bouton [MENU] pour quitter

Selon le film, il est possible que les effets 3D ne soient pas à la hauteur de vos espérances.

Cet élément est grisé et apparaît comme “Arrêt” lors de la saisie 3D ou 4K.

Vous pouvez également effectuer des réglages

à partir de “Signal d'entrée”"“Paramétrage 3D”"“Conversion 2D en 3D” dans le menu. .

> Paramétrage 3D Format 3D Auto

Paramétrage des films 3D Les images vidéo 3D peuvent apparaître différemment aux différents téléspectateurs. Votre état physique peut aussi avoir une influence au moment du visionnage.

Il vous est donc recommandé d’ajuster les images vidéo en conséquence.

Régler la parallaxe (Parallaxe)

Réglez le déplacement de l’image pour l’œil droit et l’œil gauche séparément afin d’obtenir le meilleur effet 3D.

0 Pour cela, utilisez les touches H I pour déplacer le curseur. 0 Plage de réglage : De -15 à +15

Appuyez sur le bouton [3D SETTING] pour afficher “Paramétrage 3D”

Le bouton [3D SETTING] occupe une position différente sur la télécommande en fonction du modèle utilisé. (p. 17)

Vous pouvez également effectuer des réglages à partir de “Signal d'entrée”"“Paramétrage 3D” dans le menu.

Régler la diaphotie (Suppr. Diaphonie)

Les images doubles (chevauchement de l’image de gauche avec l’image de droite ou vice versa) peuvent être réduites pour offrir une qualité claire.

0 Pour cela, utilisez les touches H I pour déplacer le curseur. 0 Plage de réglage : De -8 à +8 0 Ce réglage ne peut être effectué lorsque “Conversion 2D en 3D” est réglée sur “Marche”.

Appuyez sur le bouton [MENU] pour quitter

Sélectionner une qualité d’image en fonction du type de vidéo

Régler le mode d’image Vous pouvez régler la qualité d’image en fonction du type d’image vidéo que vous visionnez.

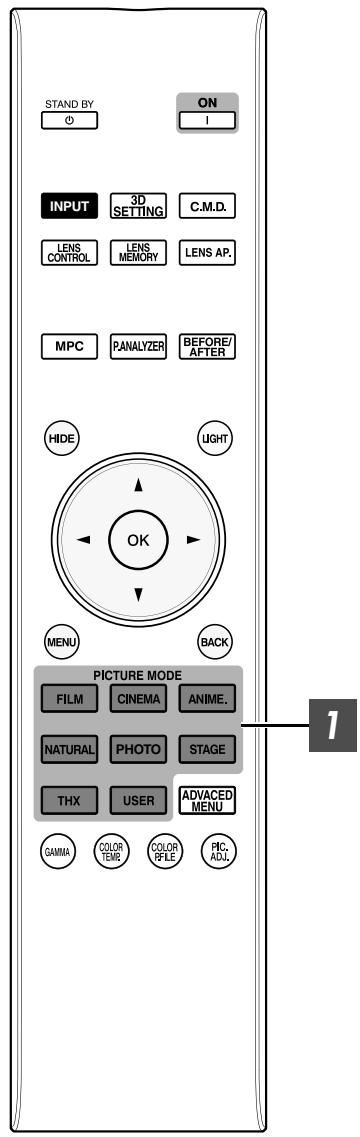

Appuyez sur la touche [PICTURE MODE] pour sélectionner “Modes”

INPUT Vous pouvez également effectuer des réglages à partir de “Qualité image”"“Modes” dans le menu.

Film*1S R Reproduit fidèlement la texture des films de cinéma.

Reproduit l’image dans des couleurs vives basées sur la norme DCI. Convient pour tous les films. *2

Convient pour les œuvres d’animation.

Qualité d’image essentiellement axée sur la reproduction des couleurs naturelles et des nuances.

Convient pour les films dramatiques, etc.

Photo*1S R Configuration pour afficher des images photo.

Convient pour les concerts ou les pièces de théâtre.

THX*1 S R Qualité d’image certifiée par THX.

Permet de sauvegarder et de récupérer les paramètres de qualité d’image définis par l’utilisateur.

Mode image lorsque le signal d’entrée est

“3840×2160/50Hz” ou “3840×2160/60Hz”.

Pour les modes d’Image avec la marque *1, la configuration optimale pour les signaux 2D et 3D sont mémorisés séparément et appliqués automatiquement en fonction du mode sélectionné.

0 Les paramètres modifiés seront également sauvegardés séparément. 0 Aucune modification ne sera apportée au nom du mode Image. DCI est l’abréviation de Digital Cinema Initiatives. Pour visualiser les vidéos qui prennent en charge le format x.v.Color, sélectionnez un paramètre utilisateur (“User 1” à “User 4”) dans “Modes”, et réglez “Profil couleur” à “x.v.Color”. Lorsque le signal d’entrée est “3840×2160/50Hz” ou “3840×2160/60Hz”, le mode image est fixé à “4K 50/60p”, et certaines fonctions sont grisées et ne peuvent pas être ajustées. Cet élément ne sera pas affiché lorsque le signal d’entrée est autre que “3840×2160/50Hz” ou “3840×2160/60Hz”.

Régler le profil couleur

En réglant le “Profil couleur” (informations sur l’espace colorimétrique) par rapport aux “Modes”, vous pouvez affiner la qualité d’image en fonction du film que vous visionnez.

Après avoir configuré “Modes” (p. 35), appuyez sur le bouton [COLOR P.FILE]

Chaque pression sur le bouton [COLOR P.FILE] change les données du

“Profil couleur” pour les “Modes” dans l’ordre.

Les paramètres “Profil couleur” sélectionnables varient selon les “Modes” et

également si le signal est en 2D ou 3D.

Vous pouvez également effectuer des réglages à partir de “Qualité image”"“Profil couleur” dans le menu.

PHOTO Liste de “Profil couleur” pour les “Modes” Q Modes

Espace colorimétrique approprié pour tous les films 3D.

Espace colorimétrique de la norme HDTV. *1

Espace colorimétrique approprié pour les œuvres d’animation 3D.

Espace colorimétrique adapté aux films dramatiques, etc.

Espace colorimétrique de la norme HDTV. *1

Espace colorimétrique approprié pour les émissions 3D.

Espace colorimétrique adapté aux œuvres d’animation.

Espace colorimétrique approprié pour tous les films.

Espace colorimétrique de la norme HDTV. *1

3D Espace colorimétrique adapté aux concerts, aux pièces de théâtre, etc.

Espace colorimétrique de la norme HDTV. *1

Espace colorimétrique approprié pour les concerts 3D, les œuvres théâtrales 3D, etc.

Cinéma Animation Naturel

Lorsque “Modes” est réglé sur l’un des paramètres de “User 1” à “User

4”, vous pouvez sélectionner l’un des “Profil couleur” illustré sur la gauche. 0 Voir ci-dessus pour la description des “Profil couleur” respectifs.

3D Cinéma 3D Vidéo 3D Animation 3D Scène

Espace colorimétrique proche de celui du x.v.Color standard.

Désactive le réglage de l’espace colorimétrique.

Sauvegarde les valeurs d’étalonnage automatique.

0 Pour effectuer l’étalonnage automatique, vous devez préparer un capteur optique, disponible sur le marché, et un logiciel dédié. Pour plus de détails, veuillez vous reporter à notre site Internet.

HDTV est l’abréviation de High Definition Television.

Pour visualiser les vidéos qui prennent en charge le format x.v.Color, sélectionnez un paramètre utilisateur (“User 1” à “User 4”) dans “Modes”, et réglez “Profil couleur” à “x.v.Color”. x.v.Color est un standard de large espace de couleur utilisé pour les vidéos, qui comprend une gamme de couleurs plus large que la norme HDTV.

Liste de “Profil couleur” pour les “Modes” S R Modes

Entrée du signal 2D Entrée du signal 3D

Espace colorimétrique proche des caractéristiques des films Eastman Kodak Company.

Espace colorimétrique proche des caractéristiques des films FUJIFILM Corporation.

Espace colorimétrique adapté aux œuvres remixées en numérique basées sur un film en Technicolor.

Espace colorimétrique avec des couleurs riches caractéristiques des films.

Espace colorimétrique proche de celui de la norme DCI.

Espace colorimétrique de la norme HDTV. *2

Espace colorimétrique approprié pour tous les films 3D.

Espace colorimétrique adapté aux œuvres d’animation en images de synthèse. Idéal pour les œuvres d’animation aux couleurs vives.

Espace colorimétrique adapté aux dessins animés. Idéal pour les œuvres d’animation aux couleurs claires.

Espace colorimétrique de la norme HDTV. *2

Espace colorimétrique approprié pour les œuvres d’animation 3D.

Espace colorimétrique approprié pour les films 3D enregistrés sur film.

Espace colorimétrique approprié pour les matériaux vidéo 3D.

Espace colorimétrique de la norme AdobeRGB. *3

Espace colorimétrique de la norme HDTV. *2

Espace colorimétrique approprié pour les matériaux photo 3D.

Espace colorimétrique adapté aux concerts, aux pièces de théâtre, etc.

Espace colorimétrique de la norme HDTV. *2

Espace colorimétrique approprié pour les concerts 3D, les œuvres théâtrales 3D, etc.

Espace colorimétrique de la norme HDTV. *2

Espace colorimétrique adapté aux émissions de télévision, aux pièces de théâtre, aux programmes sportifs, etc.

Espace colorimétrique de la norme THX.

Lorsque “Modes” est réglé sur l’un des paramètres de “User 1” à “User 4”, vous pouvez sélectionner l’un des “Profil couleur” illustré sur la gauche. 0 Voir ci-dessus pour la description des “Profil couleur” respectifs.

Animation 2 Vidéo AdobeRGB Scène 3D Cinéma 3D Vidéo 3D Animation 3D Scène 3D Photo

Désactive le réglage de l’espace colorimétrique.

Sauvegarde les valeurs d’étalonnage automatique.

0 Pour effectuer l’étalonnage automatique, vous devez préparer un capteur optique, disponible sur le marché, et un logiciel dédié. Pour plus de détails, veuillez vous reporter à notre site Internet.

La valeur est fixée lors de l’entrée du signal 3D et la sélection ne peut pas être effectuée.

HDTV est l’abréviation de High Definition Television. AdobeRGB est un espace colorimétrique avec un large gamut comme défini par Adobe. Adobe est une marque déposée ou une marque de commerce de Adobe Systems Incorporated aux États-Unis et dans d’autres pays. Le profil colorimétrique est fixé lorsque “THX” est sélectionné comme les “Modes”. Pour visualiser les vidéos qui prennent en charge le format x.v.Color, sélectionnez un paramètre utilisateur (“User 1” à “User 4”) dans “Modes”, et réglez “Profil couleur” à “x.v.Color”. x.v.Color est un standard de large espace de couleur utilisé pour les vidéos, qui comprend une gamme de couleurs plus large que la norme HDTV.

Ajuster la couleur préférée (Réglage couleur)

Basé sur le réglage du “Profil couleur” sélectionné, vous pouvez ajuster chacune des couleurs suivantes en fonction de vos préférences : Rouge, Orange, Jaune, Vert, Cyan, Bleu, et Magenta.

Appuyez sur la touche [ADVANCED MENU] pour afficher le menu “Profil couleur”

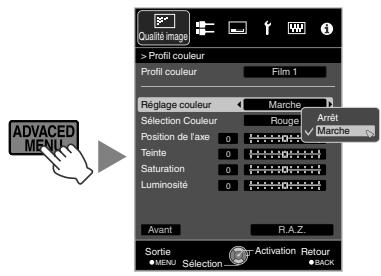

Réglez “Réglage couleur” à “Marche”, et appuyez sur la touche [OK]

> Profil couleur Profil couleur

Vous pouvez également effectuer des réglages à partir de “Qualité image”"“Profil couleur”"“Réglage couleur” dans le menu.

MENU Activation Retour

BACK Ajustez la couleur préférée.

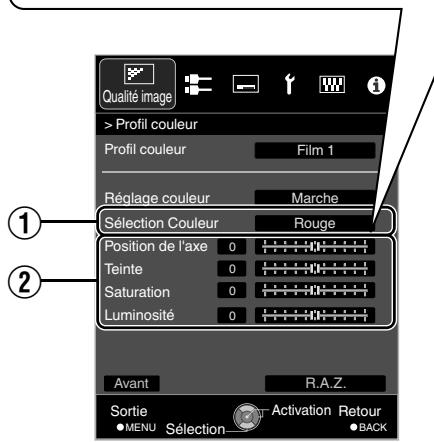

A Sélectionnez “Sélection Couleur” et appuyez sur les touches H I pour sélectionner la couleur à ajuster 0

Position de l’axe (Image)

Pour l’ajustement des couleurs, sélectionnez la couleur à partir de : “Rouge”, “Orange”, “Jaune”,

“Vert”, “Cyan”, “Bleu”, “Magenta”.

B Ajustez la couleur sélectionnée

De -30 à 30 Ajuste la teinte (tonalité de couleur).

De -30 à 30 Règle la saturation des couleurs (éclat).

De -30 (terne) à +30 (vif)

Plage de réglage lorsque

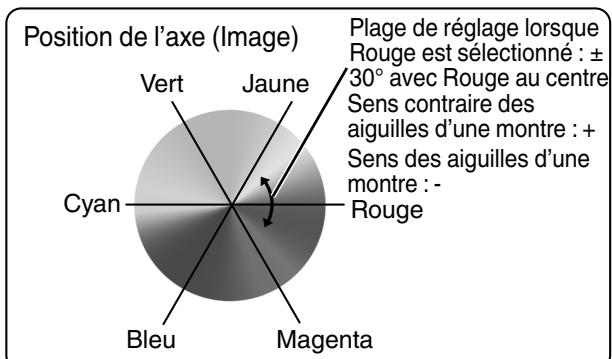

Rouge est sélectionné : ± 30° avec Rouge au centre Sens contraire des aiguilles d’une montre : + Sens des aiguilles d’une montre : Rouge

Position de l'axe De -30 à 30 Règle précisément la position de l’axe central de la couleur sélectionnée.

De -30 à 30 Règle la luminosité.

De -30 (sombre) à +30 (clair)

> Profil couleur Profil couleur

A B Sélectionner “R.A.Z.” réinitialise tous les paramètres de réglage.

Appuyer sur la touche [BEFORE/AFTER] de la télécommande vous permet de vérifier l’image avant l’ajustement.

Appuyez sur le bouton [MENU] pour quitter

BACK Régler les films pour une plus grande netteté

(Multiple Pixel Control) Le nouvel algorithme de traitement d’image développé par JVC permet de créer une impression naturelle plus nette pour les zones mises au point, et plus douce pour les autres zones, ce qui vous permet de profiter d’images 4K très expressives et d’une plus grande sensation de profondeur.

Appuyez sur le bouton [MPC] pour afficher le menu de réglage

Vous pouvez également effectuer des réglages

à partir de “Qualité image”"“MPC Niveau” dans le menu. Qualité image >> MPC Niveau Marche Auto

INPUT Netteté accentuée

Effectuez les ajustements selon vos préférences d’après le réglage du

“Modes” sélectionné * Le réglage d’usine varie selon le “Modes”.

Pour sélectionner une 1080p/ résolution pour le contenu 1080i/720p/ que vous visualisez. 480p

De 0 à 100 Améliore la netteté de l’image.

Appuyez sur le bouton [MENU] pour quitter

Alterner entre les états avant et après le réglage

Appuyer sur la touche [BEFORE/AFTER] de la télécommande vous permet de basculer entre les états avant l’ajustement (BEFORE) et après l’ajustement

Permet de commuter la résolution de l’affichage.

Contraste De 0 à 100 Améliore le contraste de dynamique l’image.

De 0 à 100 Améliore le flou de l’image pour un effet plus doux.

Pour réduire le bruit de l’image vidéo.

Dans le paramétrage (“Auto”) par défaut “Résol. d'origine”, la résolution est automatiquement réglée.

0 En augmentant la plage du réglage, vous pouvez espérer obtenir des effets améliorés. 0 Les images sont affichées dans la résolution d’origine (2K) lorsque “4K e-shift” est réglé sur “Arrêt”. 0 Le réglage est fixé à “Marche” lors de l’entrée du signal 4 K. 0 Pendant l’entrée du signal 3D et lorsque “Conversion 2D en 3D” est réglé sur “Marche”, le réglage est fixé sur “Arrêt”. 0 “Résol. d'origine”, “Zone”, “Netteté accentuée”, “Contraste dynamique”, et “NR” peuvent être ajustés même lorsque “4K e-shift” est réglé sur “Arrêt”. * MPC est l’abréviation de Multiple Pixel Control. 0

À propos de l’écran d’analyse

Appuyer sur la touche [P.ANALYZER] de la télécommande affiche l’écran d’analyse. Le fonctionnement varie en fonction de l’état de l’OSD.

Appuyez sur le bouton [P.ANALYZER]

Les composants de fréquence de l’image d’entrée sont affichés.

Les composants de fréquence se distinguent à l’aide de différentes couleurs.

Lors du réglage du “Résol. d'origine” manuellement, sélectionnez “4K” si les composants de haute fréquence constituent la majorité, et une résolution inférieure s’il n’y a plus de composants de basse fréquence. Rouge Orange

Effectuer les réglages tout en regardant l’écran d’analyse

A Appuyez sur le bouton [MPC] pour afficher le menu de réglage

Vous pouvez également effectuer des réglages à partir de “Qualité image”"“MPC Niveau” dans le menu. B Effectuez les réglages selon vos préférences d’après le réglage du “Modes”* sélectionné Une fois que l’écran d’analyse est affiché, sélectionner “Netteté accentuée” permet d’afficher la zone en “cyan” où l’effet “Netteté accentuée” est appliqué. Appuyer sur la touche [P.ANALYZER] alors que “Netteté accentuée” est sélectionné permet également d’afficher la zone. 0 Une fois que l’écran d’analyse est affiché, sélectionner “Contraste dynamique” permet d’afficher la zone en “jaune” où l’effet “Contraste dynamique” est appliqué. Appuyer sur la touche [P.ANALYZER] alors que “Contraste dynamique” est sélectionné permet également d’afficher la zone. 0 Une fois que l’écran d’analyse est affiché, sélectionner “Image lissée” ou “NR” permet d’afficher la zone en “magenta” où l’effet “Image lissée” ou “NR” est appliqué. Appuyer sur la touche [P.ANALYZER] alors que “Image lissée” ou “NR” est sélectionné permet également d’afficher la zone. * Vous pouvez effectuer des réglages lorsque l’écran d’analyse est affiché. Augmenter la valeur augmente l’effet et la couleur affichée est plus foncée. 0

Appuyez sur la touche [P.ANALYZER] pour quitter l’écran d’analyse

Affiner la qualité d’image

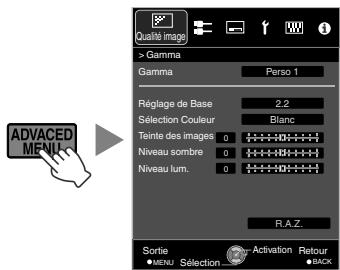

Régler la valeur de sortie de l’image projetée (Gamma) Vous pouvez ajuster la valeur de sortie de l’image projetée par rapport à l’entrée du signal vidéo.

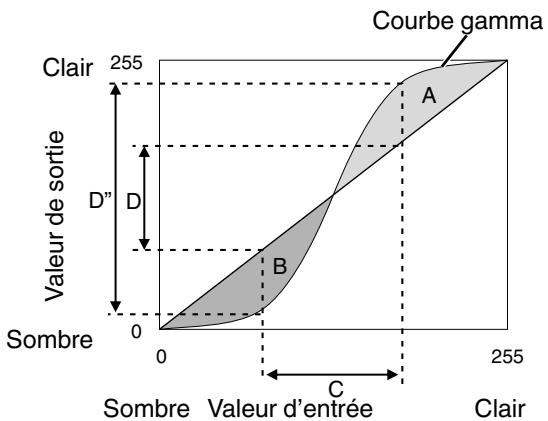

Exemple d’ajustement gamma

L’image globale apparaît plus claire par rapport à l’image d’origine, ce qui rend les zones sombres plus visibles.

Les photos sont uniquement fournies à titre d’illustration.

Augmente le contraste par rapport à l’image d’origine, ce qui donne une plus grande sensation de profondeur.

Les photos sont uniquement fournies à titre d’illustration.

Appuyez sur le bouton [GAMMA]

PHOTO Chaque pression sur le bouton [GAMMA] change le réglage dans l’ordre.

Vous pouvez également effectuer des réglages à partir de “Qualité image”"“Gamma” dans le menu.

* La valeur de réglage varie en fonction du modèle utilisé, ainsi que le “Modes”.

Réglages de Gamma pour différent “Profil couleur” Q Profil couleur Paramètres sélectionnables

Cinéma Animation Naturel Scène 3D Cinéma 3D Vidéo 3D Animation 3D Scène Arrêt

Réglage recommandé pour un visionnage normal.

Met davantage l’accent sur la luminosité comparé au réglage Normal.

Met davantage l’accent sur le contraste comparé au réglage Normal.

Met davantage l’accent sur la gradation par rapport au réglage Normal.

Précise le réglage du gamma en fonction des préférences de l’utilisateur.

Réglage recommandé pour un visionnage normal.

* Lorsque “Profil couleur” est réglé sur “x.v.Color”, le réglage est établi sur “Normal”.

Réglages de Gamma pour différent “Profil couleur” S R Profil couleur

Paramètres sélectionnables

L’image est proche des caractéristiques des films Eastman

Met davantage l’accent sur la gradation par rapport au réglage

Précise le réglage du gamma en fonction des préférences de l’utilisateur.

L’image est proche des caractéristiques des films FUJIFILM Corporation.

Met davantage l’accent sur le contraste comparé au réglage

Précise le réglage du gamma en fonction des préférences de l’utilisateur.

Met l’accent sur la gradation.

Met l’accent sur le contraste.

Précise le réglage du gamma en fonction des préférences de l’utilisateur.

Met l’accent sur la gradation.

Met l’accent sur le contraste.

Précise le réglage du gamma en fonction des préférences de l’utilisateur.

Cinéma 1/Cinéma 2 Animation 1/Animation 2 Vidéo AdobeRGB Scène 3D Cinéma 3D Vidéo 3D Animation 3D Scène 3D Photo Arrêt

Réglage recommandé pour un visionnage normal.

Met davantage l’accent sur la luminosité comparé au réglage

Met davantage l’accent sur le contraste comparé au réglage

Met davantage l’accent sur la gradation par rapport au réglage

Précise le réglage du gamma en fonction des préférences de l’utilisateur.

Réglage recommandé pour un visionnage normal.

Vidéo de la norme THX.

Lorsque “Profil couleur” est réglé sur “x.v.Color”, le réglage est établi sur “Normal”.

Lorsque “Profil couleur” est réglé sur “THX”/“3D THX”, le réglage est fixé sur “THX”.

Réglage précis des paramètres de gamma préférés

Vous pouvez effectuer des réglages précis sur la base du paramètre de réglage de gamma sélectionné.

Appuyez sur la touche [ADVANCED MENU] pour afficher le menu gamma

Vous pouvez également effectuer des réglages à partir de “Qualité image”"“Gamma” dans le menu.

Qualité image > Gamma Gamma

Ajustez au réglage préféré

Sélectionnez “Sélection Couleur”, et sélectionnez la couleur à Blanc/Rouge/Vert/Bleu ajuster

Ajuste automatiquement la luminosité globale pour un résultat -16 (assombrit l’image pour un effet bien équilibré sans compromettre la gradation de l’image. sous-exposé) à +16 (éclaircit l’image pour un effet surexposé)

Niveau sombre Ajuste les zones sombres de l’image d’entrée. (Chacun des -7 (assombrit les ombres) à +7

(éclaircit les ombres) Blanc/Rouge/Vert/Bleu peuvent être ajustés). 0 Pour cela, utilisez les touches H I pour déplacer le curseur. Niveau lum.

Ajuste les zones claires de l’image d’entrée. (Chacun des

-7 (assombrit les surbrillances) à +7 Blanc/Rouge/Vert/Bleu peuvent être ajustés). (éclaircit les surbrillances) 0 Pour cela, utilisez les touches H I pour déplacer le curseur.

* Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Sélectionner la valeur par défaut pour effectuer les ajustements

Lorsqu’un des “Perso 1” à “Perso 3” est sélectionné dans “Gamma”, vous pouvez sélectionner un “Réglage de Base”. 0 Sélectionnez “Réglage de Base”, et appuyez sur les touches H I pour sélectionner une valeur de correction (valeur de réglage) en tant que valeur de base pour le réglage. 0 Pour plus de détails sur la valeur de correction (valeur de réglage), reportez-vous à p. 41 et p. 42. Q Normal, Préf. luminosité, Préf. contraste, Préf. gradation, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, Import SR Lorsque “Modes” est réglé sur “Film” : Film 1, Film 2, Import Lorsque “Modes” est réglé sur une valeur autre que “Film” : Normal, Préf. luminosité, Préf. contraste, Préf. gradation, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, Import 0 Plus la valeur est faible, plus les zones sombres de l’image deviendront claires. Au même moment, les zones claires apparaîtront brûlées. 0 Sélectionner “Import” vous permet d’importer des donnés gamma qui ont été créées en externe. Le réglage d’usine pour “Import” est le même que le réglage “Normal”. Pour plus de détails, veuillez vous reporter à notre site Internet. http://www3.jvckenwood.com/projector/support/index.html 0

C Sombre Valeur d’entrée

Lorsque la courbe gamma est une ligne droite :

La luminosité et le contraste de l’entrée vidéo seront les mêmes que ceux de la sortie vidéo. Zone pour laquelle la courbe gamma est au-dessus de la ligne droite (A) : L’entrée vidéo apparaît plus claire que la sortie. Zone pour laquelle la courbe gamma est au-dessous de la ligne droite (B) : La sortie vidéo apparaît plus sombre que l’entrée. Zone pour laquelle la pente de la courbe gamma est abrupte (ton moyen) (C) : La gamme de gris de la sortie vidéo devient plus large et le contraste augmente (D"D’).

À propos de l’ajustement gamma

Réduire la rémanence des images à mouvements rapides (Clear

Motion Drive (C.M.D.)) L’interpolation optimale en fonction du contenu est rendue possible avec la nouvelle technique d’interpolation d’image haute définition qui prend en charge les images 3D. Pour certaines scènes, l’interpolation peut provoquer des distorsions dans l’image. Dans ce cas, réglez sur “Arrêt”. Image d’origine

Interpolation activée

Création d’images intermédiaires

Création d’images intermédiaires

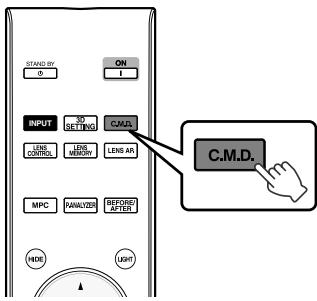

Appuyez sur le bouton [C.M.D.]

INPUT Chaque pression sur le bouton [C.M.D.] change le mode dans l’ordre suivant :

“Arrêt”"“Bas”"“Haut”"“NTSC/24p”"“Arrêt”...

L’interpolation n’est pas effectuée.

Adoucit la qualité d’image.

La qualité d’image devient plus douce que dans le cas du réglage “Bas”.

NTSC/24p Images vidéo 60i/60p telles que celles provenant d’émissions TV ou de

DVD. Convient pour les sources d’images 24 trames d’origine. 0 Ne fonctionne pas pour les images vidéo 24p. * C.M.D. est l’abréviation de Clear Motion Drive. * Le bouton [C.M.D.] occupe une position différente sur la télécommande en fonction du modèle utilisé. (p. 17)

Visualisation des images à fort contraste (Ouverture)

JVC a mis au point un algorithme d’analyse de l’image, ce qui permet d’analyser l’état de l’image vidéo en temps réel, et permet de contrôler l’ouverture du diaphragme de façon dynamique selon les informations de l’image. Cette technologie permet aux utilisateurs de profiter des images vidéo avec un meilleur contraste.

Appuyez sur le bouton [LENS AP.]

Chaque pression sur le bouton [LENS AP.] change le réglage dans l’ordre.

INPUT Le contraste de l’image est amélioré.

Met l’accent sur la gradation.

N’effectue pas de contrôle dynamique.

Sélectionnez ce réglage pour effectuer le réglage manuellement.

Le réglage manuel est désactivé dans les réglages “Auto 1” et “Auto 2”.

Pour effectuer le réglage manuellement, sélectionnez “Manuel”. Lorsque le réglage est modifié sur Auto après avoir effectué le réglage manuel, la valeur réglée manuellement sera utilisée en tant que valeur d’ouverture pour le mode Auto.

Réglages et paramètres dans le menu

Appuyer sur le bouton [MENU] affiche le menu. Appuyez sur les touches [JKH I] pour sélectionner un élément, appuyez ensuite sur le bouton [OK] pour confirmer la sélection.

Modes Vous pouvez régler la qualité d’image en fonction du type d’image vidéo que vous visionnez. Æ “Régler le mode d’image”（p. 35）

Ajuste le niveau du noir dans une image afin de produire une image plus contrastée.

N’effectue pas de correction.

Mode avec un effet léger.

Mode avec un effet important.

La luminosité de la lampe peut être réglée sur “Bas” ou “Haut”.

0 Le réglage d’usine varie selon les “Modes”. 0 L’utilisation continue sur le réglage “Haut” peut avoir pour effet d’affaiblir la lampe plus vite.

La fermeture du diaphragme réduit la luminosité et augmente le contraste.

Plage de réglage : de -15 (ferme) à 0 (ouvre)

Editer le nom d’utilisateur

Vous pouvez éditer les noms de “User 1” à “User 4” dans le mode image.

0 Les caractères utilisables comprennent les caractères alphabétiques (majuscule et minuscule) et numériques, ainsi que les symboles. 0 Ne saisissez pas plus de 10 caractères. Qualité image >> Editer le nom d’utilisateur

Curseur de sélection

B C D E F G H I J K L N O P Q R S T U V W X Y Z

BACK Une fois la saisie terminée, sélectionnez “OK” et appuyez sur le bouton [OK]

JVC a mis au point un algorithme d’analyse de l’image, ce qui permet d’analyser l’état de l’image vidéo en temps réel, et permet de contrôler l’ouverture du diaphragme de façon dynamique selon les informations de l’image.

Cette technologie permet aux utilisateurs de profiter des images vidéo avec un meilleur contraste. Æ “Visualisation des images à fort contraste (Ouverture)”（p. 44）

En réglant le “Profil couleur” (informations sur l’espace colorimétrique) par rapport aux “Modes”, vous pouvez affiner la qualité d’image en fonction du film que vous visionnez. Æ “Régler le profil couleur”（p. 36）

Chacune des couleurs est réglable en fonction des préférences de l’utilisateur.

Æ “Ajuster la couleur préférée (Réglage couleur)”（p. 38）

Pour régler la température de couleur de l’image vidéo. 0 Lorsque “Modes” est réglé sur “THX” et lorsque “Profil couleur” est réglé sur “x.v.Color”, le réglage est fixé sur 6500K. 0 Lorsque “Modes” est réglé sur “4K 50/60p”, le décalage ne peut pas être ajusté.

Xénon 1 à Xénon 3 S R

* Sélectionnable lorsque “Modes” est réglé sur “Film” ou “Cinéma”.

Température de couleur reproduisant les caractéristiques de la lampe au xénon utilisée dans les cinémas.

0 Xénon 1 : Une couleur de source lumineuse émise par un projecteur de cinéma 0 Xénon 2 : Une couleur de source lumineuse émise par un projecteur utilisé pour le cinéma numérique 0 Xénon 3 : Une couleur de source lumineuse qui semble plus froide que celle de “Xénon 2”

De 5500K à 9500K (9 niveaux par incréments de

Augmenter la valeur accentue le ton de bleu de l’image vidéo, alors que diminuer la valeur accentue le ton de rouge.

La température de couleur des images vidéo peut être réglée manuellement et peut être sauvegardée comme un des trois réglages personnalisés.

Température de couleur privilégiant la luminosité.

Règle chaque couleur dans les zones claires de l’image vidéo.

0 Plage de réglage : de -255 (réduit le ton de rouge/vert/bleu) à 0 (accentue le ton de rouge/vert/bleu)

Règle chaque couleur dans les zones sombres de l’image vidéo.

0 Plage de réglage : de -50 (réduit le ton de rouge/vert/bleu) à +50 (accentue le ton de rouge/vert/bleu)

Vous pouvez ajuster la valeur de sortie de l’image projetée par rapport à l’entrée du signal vidéo. Æ “Régler la valeur de sortie de l’image projetée (Gamma)”（p. 41）

Ajuste automatiquement la luminosité globale pour un résultat bien équilibré sans compromettre la gradation de l’image.

Æ “Réglage précis des paramètres de gamma préférés”（p. 43）

Niveau sombre/Niveau lum.

Vous pouvez ajuster la qualité d’image afin de produire un contraste marqué avec la luminosité.

Æ “Réglage précis des paramètres de gamma préférés”（p. 43）

Vous pouvez profiter d’images 4K, expressives et naturelles, avec une plus grande sensation de profondeur. Æ “Régler les films pour une plus grande netteté (Multiple Pixel Control)”（p. 39）

Permet de commuter la résolution de l’affichage.

0 Valeurs de réglage : Marche (4K), Arrêt (2K)

Pour sélectionner une résolution pour le contenu que vous visualisez.

0 Valeurs de réglage : Auto, 4K, 1080p, 1080i/720p, et 480p * Le réglage “Résol. d'origine” par défaut est “Auto”, qui commute automatiquement la résolution en fonction du type de signal d’entrée.

Pour ajuster les zones à haute fréquence. Augmenter la valeur augmente la définition pour une qualité d’image plus nette.

0 Plage de réglage : De 0 à 100

Pour ajuster les zones de moyenne fréquence. Augmenter la valeur augmente le contraste pour une qualité d’image plus dynamique.

0 Plage de réglage : De 0 à 100

Pour ajuster les zones à basse fréquence. Augmenter la valeur accroît le flou de l’image pour un effet plus doux.

0 Plage de réglage : De 0 à 100

Empêche le bruit de devenir trop prononcé.

0 Plage de réglage : de 0 (faible) à 10 (fort)

Pour réduire les images rémanentes qui apparaissent dans les scènes à mouvements rapides. Æ “Réduire la rémanence des images à mouvements rapides (Clear Motion Drive (C.M.D.))”（p. 44）

Pour régler la luminosité de l’image vidéo. 0 Plage de réglage : de -50 (plus sombre) à +50 (plus lumineux) * Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Pour régler la différence de luminosité afin de produire une image contrastée. 0 Plage de réglage : de -50 (peu de différence de luminosité) à +50 (grande différence de luminosité) * Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Pour régler la densité de la couleur de l’image vidéo. 0 Plage de réglage : de -50 (plus clair) à +50 (plus profond) * Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Pour régler la teinte de l’image vidéo. 0 Plage de réglage : de -50 (rougeâtre) à +50 (verdâtre) * Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Niveau d'entrée Pour régler la plage dynamique (gradation) de l’entrée vidéo. 0 Si la plage dynamique n’est pas appropriée, les zone claires deviennent surexposées, et les zones sombres deviennent sous-exposées. Réglage

Règle automatiquement le niveau du signal d’entrée.

Sélectionnez ce réglage si vous traitez des signaux vidéo (plage dynamique : 16 235).

Sélectionnez ce réglage si vous traitez des signaux PC (plage dynamique : 0 - 255).

Sélectionnez ce réglage lors de la saisie des signaux d’un appareil Super Whitecompatible (plage dynamique : 16 - 255).

* Lorsque Modes est réglé sur “THX”, le réglage est établi sur “Super blanc”.

Pour régler l’espace colorimétrique du signal d’entrée. Réglage

Détecte automatiquement “YCbCr(4:4:4)”, “YCbCr(4:2:2)” et “RVB”.

Sélectionnez ce réglage pour le traitement de signaux vidéo YCbCr(4:4:4).

Sélectionnez ce réglage pour le traitement de signaux vidéo YCbCr(4:2:2).

RVB Sélectionnez ce réglage pour le traitement de signaux vidéo RVB.

* Le réglage de l’espace couleur est YCbCr(4:2:0) au cours de l’entrée 3840 × 2160/50 Hz, 3840 × 2160/60 Hz.

Contrôle avec HDMI (CEC)

Pour régler la fonction HDMI link. 0 Régler sur “Marche” permet de faire fonctionner cet appareil via une commande exécutée sur l’appareil connecté, comme la mise sous/hors tension et le changement d’entrée par exemple.

La taille de l’image projetée peut être ajustée de manière optimale en fonction de la taille de l’écran d’origine (rapport). Æ “Régler la taille de l’image (rapport de format)”（p. 31）

Pour convertir le réglage d’interpolation des signaux entrelacés. Réglage

Effectue l’interpolation en détectant automatiquement si les signaux entrelacés sont convertis à partir d’images vidéo 24p, comme les images de film, ou les signaux entrelacés de supports vidéo.

Effectue l’interpolation des images vidéo comme des signaux entrelacés de supports vidéo, etc.

Pour cacher la zone périphérique de l’image au moyen d’un masque (bande noire). Arrêt

Masque environ 2,5 % de la zone périphérique de l’image.

Masque environ 5,0% de la zone périphérique de l’image.

Masque environ 0 % à 5 % des quatre côtés de l’image.

Masque : bande noire sur toute la périphérie

Paramétrage 3D Pour paramétrer les films 3D pour le visionnage.

Æ “Visionner des films 3D”（p. 32）

Position image (Horizontal/Vertical)

Ajustez la position si les bords de l’image manquent en partie en raison de la temporisation des signaux de synchronisation horizontale et verticale. * Ce réglage ne peut pas être effectué pendant l’entrée du signal 3D.

Contrôle Objectif Mise au point / Zoom / Décalage Pour ajuster l’objectif en fonction de la position de projection Æ “Régler l’objectif en fonction de la position du projecteur”（p. 27）

Affiche la mire d’ajustement de l’objectif.

Affiche les signaux externes, et n’affiche pas la mire d’ajustement de l’objectif.

Verrouille l’objectif pour empêcher toute opération erronée sur les ajustements.

0 La fonction de contrôle de l’objectif est désactivée lorsque “Marche” est sélectionné.

Ne verrouille pas l’objectif.

Sélection des paramètres de l'objectif / Mémorisation de la position de l’objectif / Editer le nom de la mémoire de position de l’objectif

Les paramètres Mise au point, Zoom, et Décalage peuvent être sauvegardés ou récupérés, vous pouvez donc passer aisément à un ratio d’aspect différent (taille de l’écran) en fonction de l’image. Æ “Enregistrer et récupérer les paramètres de réglage”（p. 28）

Ramène la position de l’objectif au centre.

Cache lentille S R Réglage

Ouvre/ferme le couvre-objectif en fonction de la mise sous/hors tension de l’appareil.

Que l’appareil soit mis sous/hors tension, le couvre-objectif reste ouvert.

Régler Pour régler la fonction du réglage sur marche (Mémoire 1 ou Mémoire 2) ou Arrêt. * Vous pouvez sauvegarder les paramètres séparément lorsqu’une lentille anamorphique est utilisée et lorsque vous utilisez le projecteur avec un écran.

Ajuste l’image entière.

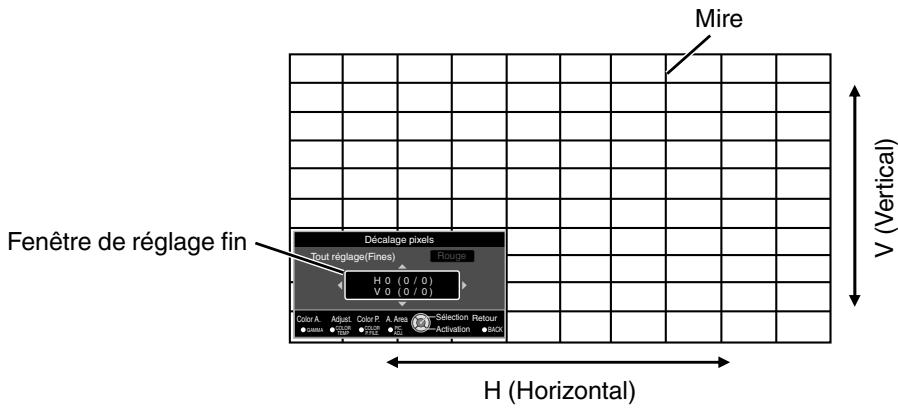

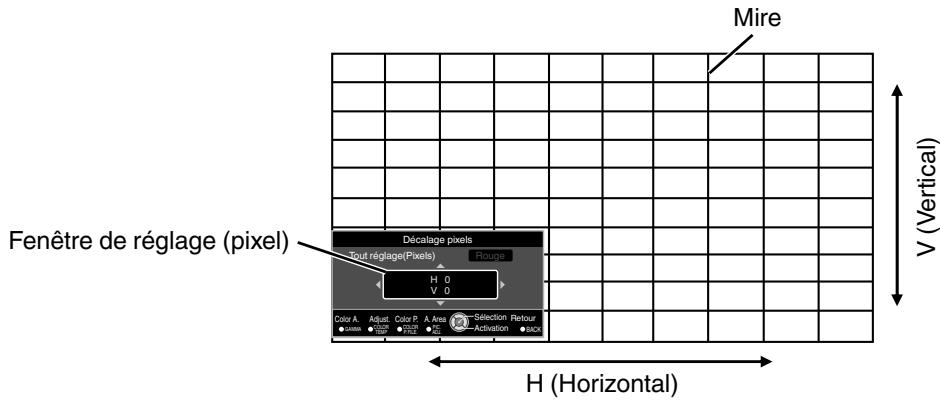

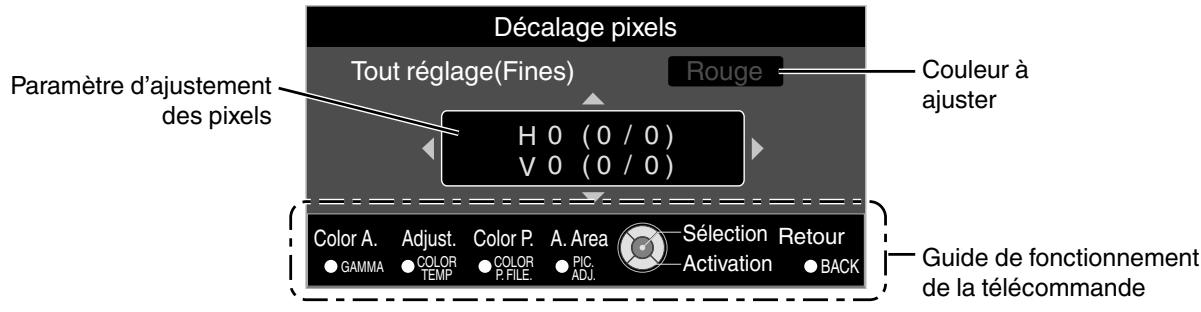

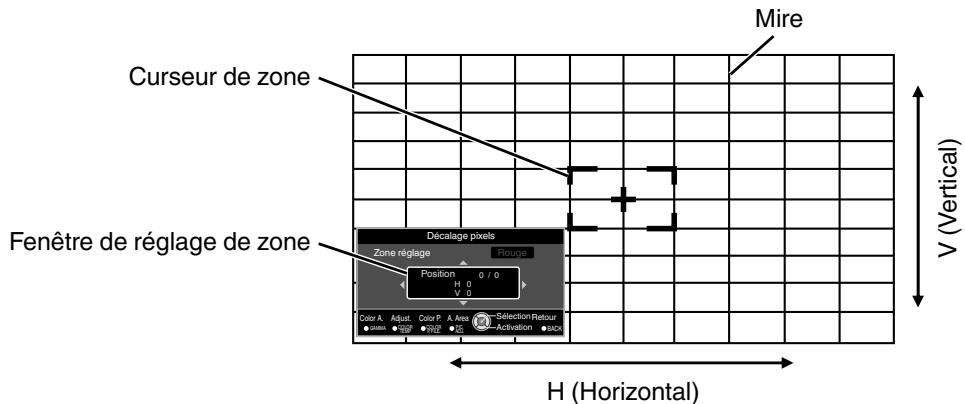

Permet un réglage précis de chaque zone en divisant l’écran en 11 zones verticales et 11 zones horizontales.

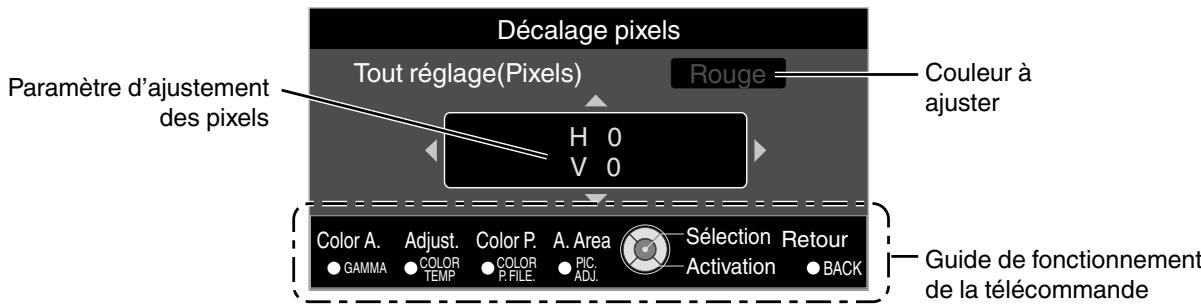

Pour sélectionner la couleur à ajuster (“Rouge” ou “Bleu”).

Ajuster la couleur de la mire

Pour ajuster la couleur de la mire sur “Blanc” ou “Jaune / Cyan”.

Lorsque “Ajuster la zone” est réglé sur “Tout”, l’ajustement peut être effectué en se déplaçant par unités de un pixel sur l’écran de la couleur sélectionnée dans “Ajuster la couleur”. Æ “Tout réglage(Pixels) Procédure opératoire”（p. 55） * Ce réglage ne peut être effectué lorsque “Ajuster la zone” est réglée sur “Zone”. Description Plage de réglage : de -2 (déplace le rouge/bleu vers la gauche) à +2 (déplace le rouge/bleu vers la droite)

Plage de réglage : de -2 (déplace le rouge/bleu vers le bas) à +2 (déplace le rouge/ bleu vers le haut)

Lorsque “Ajuster la zone” est réglé sur “Tout”, l’ajustement peut être effectué en se déplaçant par unités de 1/16 de pixel sur l’écran de la couleur sélectionnée dans “Ajuster la couleur”. Æ “Tout réglage(Fines) Procédure opératoire”（p. 56） Lorsque “Ajuster la zone” est réglé sur “Zone”, l’écran est divisé en 11 zones verticales et 11 zones horizontales, et le réglage précis de chaque zone est possible. Æ “Zone réglage Procédure opératoire”（p. 57） Réglage

Plage de réglage : de -31 (déplace le rouge/bleu vers la gauche) à +31 (déplace le rouge/bleu vers la droite)

Plage de réglage : de -31 (déplace le rouge/bleu vers le bas) à +31 (déplace le rouge/bleu vers le haut)

Restaure tous les paramètres d’ajustement des pixels aux valeurs d’usine.

Pour régler sur “Proj. Avant”, “Plafond AV”, “Rétro proj.” ou “Plafond AR” en fonction du type d’installation du projecteur. 0 “Proj. Avant” ou “Plafond AV” est réglé lorsque le projecteur est installé à l’avant par rapport à l’écran. 0 “Rétro proj.” ou “Plafond AR” est réglé lorsque le projecteur est installé à l’arrière par rapport à l’écran.

Pour corriger toute distorsion trapézoïdale se produisant lorsque le projecteur est incliné par rapport à l’écran. 0 Plage de réglage vertical : De -16 à +16 *1 L’augmentation de la valeur change légèrement l’aspect. *2 Lorsque “Distorsion image” est réglé, “Trapèze” est grisé et ne peut pas être ajusté.

Pour corriger la distorsion de l’écran de projection qui se produit lors de la projection d’images sur un écran incurvé. 0 Plage de réglage : De 0 à 16 * Lorsque “Trapèze” est réglé, “Distorsion image” est grisé et ne peut pas être ajusté.

Configurez ce paramètre lorsqu’un objectif anamorphoseur est utilisé. Réglage

A Projette l’image 2,35:1 en l’étirant dans le sens vertical seulement.

B Projette l’image 16:9 en la compressant dans le sens horizontal seulement.

Projette l’image 2,35:1 sans aucun changement.

Réglez sur “Marche” lorsque le projecteur est utilisé à un endroit où la pression atmosphérique est faible (plus de 900 m au-dessus du niveau de la mer).

Réglage environnement

En configurant “Réglage environnement” selon l’environnement de visionnage, la correction et le réglage de la qualité d’image par rapport aux différences d’environnement sont effectués automatiquement et ce, pour minimiser toute incidence sur la qualité d’image. Æ “Régler automatiquement la qualité d’image en fonction de l’environnement de visionnage”（p. 30）

En sélectionnant le mode de correction optimale en fonction des caractéristiques de l’écran utilisé, il est possible d’effectuer des corrections afin de reproduire des images naturelles aux couleurs équilibrées. Æ “Réglez Type Ecran”（p. 30） Un cadre apparaît au centre de l’image (le dégradé est accentué dans l’illustration, mais pas dans l’image réelle). Le ton de noir actuel est affiché sur le côté droit. Réglez en conséquence jusqu’à ce que la ligne de démarcation avec le cadre de gauche ne soit plus visible.

Tout réglage(Pixels) Procédure opératoire

Pour effectuer des réglages généraux pour une légère aberration chromatique dans le sens horizontal/vertical des images vidéo. A Réglez “Ajuster la zone” sur “Tout” B Sélectionnez “Ajuster la couleur” et “Ajuster la couleur de la mire” C Sélectionnez “Réglage（Pixels）” et appuyez sur le bouton [OK] 0

La mire et la fenêtre de réglage (Pixel) sélectionnées sont affichées.

Fenêtre de réglage (pixel)

Tout réglage(Pixels)

BACK D Appuyez sur le bouton [OK] pour passer au mode de réglage

E Utilisez les touches [JKH I] pour déplacer et régler les pixels dans le sens horizontal et vertical à travers la totalité de l’écran. Le paramètre de réglage apparaît au centre de la fenêtre de réglage (Pixel).

Paramètre d’ajustement des pixels

Tout réglage(Pixels)

BACK Guide de fonctionnement de la télécommande

F Une fois le réglage terminé, appuyez sur le bouton [BACK] pour quitter le mode de réglage

Guide de fonctionnement de la télécommande Nom du bouton

Description de l’opération

Change “Ajuster la couleur”.

Bascule entre “Réglage（Pixels）” et “Réglage(Fines)”.

0 Passe à “Réglage （Pixels）” lorsque “Ajuster la zone” est réglé sur “Zone”.

Change “Ajuster la couleur de la mire”.

Change “Ajuster la zone”.

0 Un curseur de zone apparaît sur la mire lorsque le réglage “Zone” est sélectionné.

Tout réglage(Fines) Procédure opératoire

Pour effectuer des réglages généraux sur le décalage de la totalité de l’écran à l’aide de “Réglage（Pixels）”, et en effectuant ensuite des réglages précis.

A Réglez “Ajuster la zone” sur “Tout” B Sélectionnez “Ajuster la couleur” et “Ajuster la couleur de la mire” C Sélectionnez Réglage(Fines) et appuyez sur le bouton [OK] 0 0

La mire et la fenêtre de réglage fin sélectionnées sont affichées.

La plage d’ajustement peut être plus petite en fonction des pixels étant ajustés sur la totalité de l’écran.

Fenêtre de réglage fin

BACK D Appuyez sur le bouton [OK] pour passer au mode de réglage

E Utilisez les touches [JKH I] pour déplacer et régler les pixels dans le sens horizontal et vertical à travers la totalité de l’écran.

Le paramètre de réglage apparaît au centre de la fenêtre réglage fin.

Paramètre d’ajustement des pixels

BACK Guide de fonctionnement de la télécommande

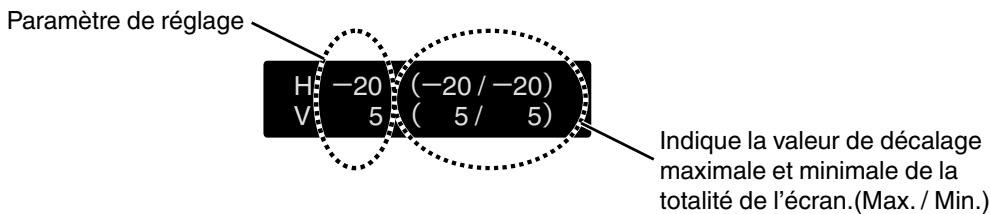

Paramètre de réglage

Indique la valeur de décalage maximale et minimale de la totalité de l’écran.(Max. / Min.)

F Une fois le réglage terminé, appuyez sur le bouton [BACK] pour quitter le mode de réglage

Si le décalage maximal de l’ensemble de l’écran de H (sens horizontal) et de V (sens vertical) sont tous deux de

“31”, vous ne pouvez pas sélectionner une valeur plus grande que le réglage affiché même si le paramètre de réglage est plus petit que la valeur maximale. Si le décalage minimal de l’ensemble de l’écran est de “-31”, vous ne pouvez pas sélectionner une valeur plus petite que le réglage affiché même si le paramètre de réglage est plus grand que la valeur minimale.

Zone réglage Procédure opératoire

Pour régler précisément les décalages sur une partie de l’écran après avoir réglé le décalage de l’ensemble de l’écran au moyen de “Réglage（Pixels）” et de “Réglage(Fines)”. 0 Pour les réglages partiels, l’écran peut être divisé verticalement et horizontalement en 10 sections. A Réglez “Ajuster la zone” sur “Zone” B Sélectionnez “Ajuster la couleur” et “Ajuster la couleur de la mire” C Sélectionnez Réglage(Fines) et appuyez sur le bouton [OK] 0 0

La mire et la fenêtre de réglage de zone sélectionnées sont affichées.

La plage d’ajustement peut être plus petite en fonction des pixels étant ajustés sur la totalité de l’écran. Mire

Fenêtre de réglage de zone

BACK D Appuyez sur les touches [JKH I] pour déplacer le curseur vers le point à ajuster

F Utilisez les touches [JKH I] pour déplacer et régler les pixels dans le sens horizontal et vertical à travers la totalité de l’écran. 0

Le paramètre de réglage apparaît au centre de la fenêtre de réglage de zone.

Paramètre d’ajustement des pixels

BACK Guide de fonctionnement de la télécommande

Paramètre de réglage

G Une fois le réglage terminé, appuyez sur le bouton [BACK] pour quitter le mode de réglage

E Appuyez sur le bouton [OK] pour passer au mode de réglage

Couleur fond Pour régler la couleur de l’arrière-plan sur “Bleu” ou “Noir” lorsqu’il n’y a pas d’entrée de signal.

Pour régler la position d’affichage du menu.

Affiche la borne d’entrée pendant 5 secondes lorsque l’entrée est changée.

Affiche le logo “D-ILA” pendant 5 secondes lors du démarrage.

Trigger Pour configurer s’il faut fournir une sortie 12 V vers des dispositifs tels qu’un écran externe équipé d’une fonction de déclenchement. Réglage

Émet des signaux de contrôle (12 V) à partir de la borne Trigger lorsque l’appareil est allumé.

0 Après la mise hors tension, la sortie s’arrête lorsque l’appareil passe au mode veille une fois le refroidissement terminé. 0 En mode veille, il est aussi possible d’émettre des signaux en appuyant sur le bouton [OK].

Émet des signaux de contrôle lorsque le réglage “Anamorphique” est passé de “Arrêt” à “A” ou “B”.

Pour définir la durée avant que l’appareil ne s’éteigne automatiquement lorsque le projecteur n’est pas utilisé. 0 Valeurs de réglage : “1 heure”, “2 heures”, “3 heures” et “4 heures”

Pour régler le “ECO Mode”, ce qui réduit la consommation d’énergie lorsque le projecteur est en état de veille. Description Réduit la consommation d’énergie en mode veille. 0 S’il n’y a pas de transmission de signal et d’opération pendant 30 minutes alors qu’une image est projetée, l’alimentation est coupée automatiquement.

Réglez sur “Arrêt” si la communication RS-232C/LAN est effectuée ou si la fonction HDMI link est utilisée en mode veille.

Définissez les paramètres ci-dessous pendant le contrôle externe tel qu’à partir d’un PC ou d’un smartphone. Réglage

Client DHCP Description

Obtient automatiquement l’adresse IP à partir du serveur DHCP du réseau connecté.

Pour configurer manuellement les réglages réseau.

Adresse IP Pour configurer l’adresse IP.

Pour configurer le masque de sous-réseau.

Pour configurer la passerelle par défaut.

Adresse MAC Affiche l’adresse MAC de l’appareil.

Applique les réglages réseau.

Glossaire de la terminologie réseau

DHCP Adresse IP Masque ss-réseau

Passerelle Adresse MAC

: Abréviation de Dynamic Host Configuration Protocol. Il s’agit d’un protocole réseau qui permet d’attribuer automatiquement une adresse IP au dispositif connecté.

: Caractères numériques permettant d’identifier le dispositif connecté au réseau. : Caractères numériques définissant le nombre de bits pour l’adresse réseau, qui est un segment de l’adresse IP. : Serveur pour communiquer au-delà du réseau divisé par le masque de sous-réseau. : Abréviation de adresse Media Access Control. Il s’agit d’un numéro unique à chaque carte réseau. À chaque carte réseau est attribuée une adresse MAC unique.

Pour changer le code de la télécommande. 0 Vous devez configurer la télécommande en fonction des paramètres de cet appareil. Sur la télécommande, appuyez simultanément sur les boutons [MENU] et [BACK] pendant trois secondes ou plus pour changer le code. 0 Le rétroéclairage de la télécommande clignote 3 fois : remplacez le code de la télécommande par “A” 0 Le rétroéclairage de la télécommande clignote 2 fois : remplacez le code de la télécommande par “B” Réglage

A Remplacez le code de la télécommande “B” par “A”.

B Remplacez le code de la télécommande “A” par “B”.

Pour remettre le temps d’utilisation de la lampe à “0”.

Æ “Réinitialiser le temps d’utilisation de la lampe”（p. 63）

Affiche la borne d’entrée vidéo.

Affiche la source d’entrée. (s’affiche uniquement lors de l’entrée du signal vidéo) Résolution Affiche la résolution de l’image. (s’affiche uniquement lors de l’entrée du signal PC) Fréquence H Affiche la fréquence horizontale. (s’affiche uniquement lors de l’entrée du signal PC) Fréquence V Affiche la fréquence verticale. (s’affiche uniquement lors de l’entrée du signal PC) Profondeur couleur

Affiche la profondeur chromatique du signal vidéo entrant.

0 Ne s’affiche pas dans le cas de YCbCr(4:2:2). 0 S’affiche lorsque des informations concernant la profondeur chromatique sont reçues du périphérique source.

Affiche l’espace couleur du signal d’entrée.

Affiche le temps d’utilisation de la lampe.

Affiche la version du micrologiciel.

Affiche la version des données de la qualité d’image.

Remplacement de la lampe

La lampe est un produit consommable. Si l’image apparaît sombre ou si la lampe s’éteint, remplacez la lampe. Lorsque le moment de remplacer la lampe approche, l’utilisateur est averti par un message affiché sur l’écran et par l’indicateur. (p. 78)

Procédure de remplacement de la lampe

Ne mettez pas vos mains dans l’ouverture de la lampe. Cela peut entraîner une détérioration significative de l’équipement, ou provoquer des blessures ou des décharges électriques.

Ne remplacez pas la lampe immédiatement après avoir utilisé l’appareil. Laissez-le refroidir au moins une heure avant de procéder au remplacement. La température de la lampe est encore élevée et cela peut provoquer des brûlures.

Ne faites pas subir de chocs à la lampe. Cela pourrait la détruire.

N’utilisez pas de dépoussiérant à gaz inflammable pour nettoyer les pièces internes de l’appareil. Cela peut provoquer un incendie.

N’utilisez que des pièces d’origine pour remplacer le module de lampe. De plus, n’essayez jamais de réutiliser un module de lampe usagé. Cela pourrait entraîner un dysfonctionnement de l’appareil.

Ne touchez pas la surface de la nouvelle lampe. Cela peut raccourcir la durée de vie de la lampe et la faire brûler.

Lors du remplacement de la lampe, veillez à ne pas vous blesser car la lampe peut se briser.

Lors du remplacement de la lampe d’un projecteur suspendu au plafond, le travail en hauteur est nécessaire. Il s’agit d’une opération dangereuse.

Veuillez consulter notre centre de service.

Débranchez le cordon d’alimentation de la prise de courant.

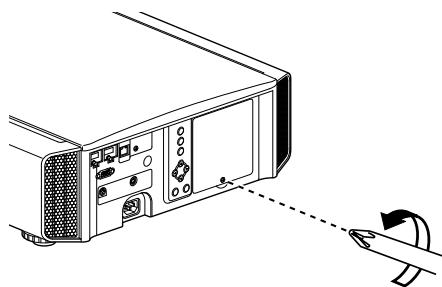

Retirez le couvercle de la lampe

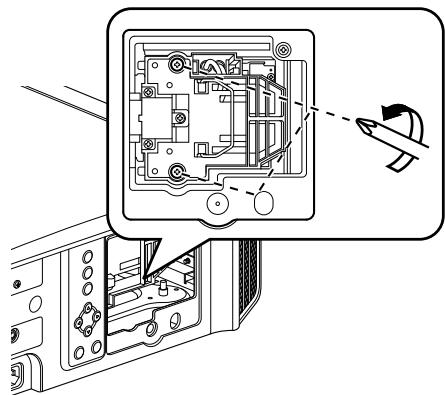

Desserrez les vis de la lampe

Desserrez les vis à l’aide d’un tournevis t.

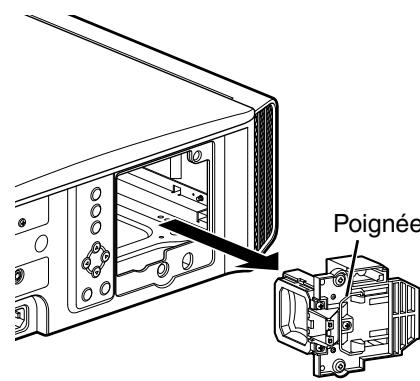

Retirez le module de la lampe

Saisissez la poignée et sortez le module de la lampe.

Retirez la vis du couvercle de la lampe à l’aide d’un tournevis t.

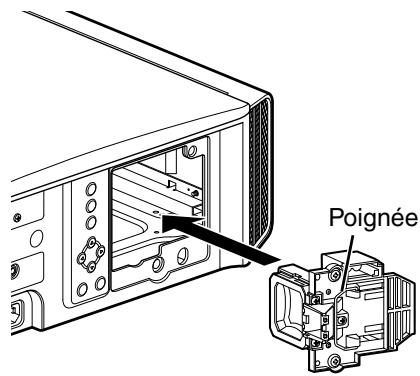

Installez le nouveau module de la lampe

REMARQUE Durée de vie de la lampe

Lorsque la lampe est utilisée avec “Puissance lampe” réglé sur “Bas”, la durée de vie de la lampe de cet appareil est d’environ 4000 heures. Il s’agit d’une durée d’utilisation moyenne et non d’une valeur garantie.

Selon les conditions de fonctionnement, il se peut que la durée d’utilisation de la lampe n’atteigne pas 4000 heures.

Lorsque la lampe a atteint la fin de sa durée de vie, elle se détériore rapidement.

Lorsque l’image vidéo apparaît sombre, lorsque la tonalité chromatique ne semble pas naturelle ou lorsque l’image vacille, remplacez rapidement la lampe par un nouvelle lampe.

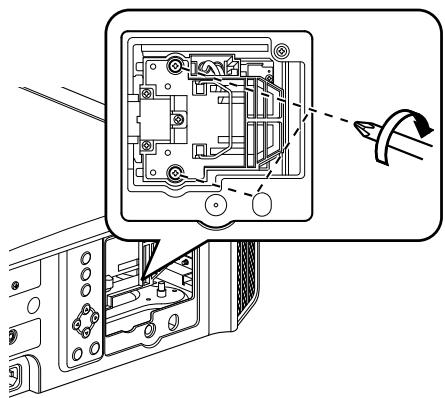

Serrez les vis de la nouvelle lampe

Serrez les vis à l’aide d’un tournevis t.

Veuillez consulter votre revendeur agréé ou le centre de service le plus proche. 0

Numéro d’article : PK-L2312U

* Ne convient pas pour l'éclairage domestique.

* Les lampes ayant un numéro d’article différent ou étant conçues pour d’autres modèles de projecteur ne peuvent pas être utilisées.

Informations sur la lampe

Une lampe à mercure à ultra haute pression avec une haute pression interne est utilisée dans le projecteur. .

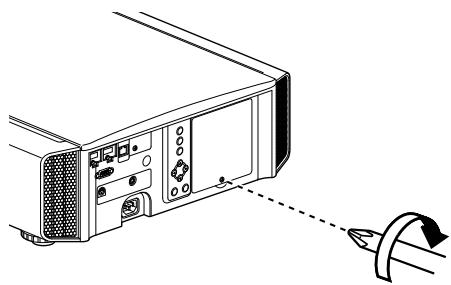

Fixez le couvercle de lampe

Insérez les deux pattes en haut et en bas du couvercle de la lampe dans l’appareil.

Serrez les vis à l’aide d’un tournevis t.

En raison des caractéristiques de cette lampe, elle peut brûler en provoquant un bruit important ou s’éteindre lorsqu’elle est soumise à un choc ou encore après une utilisation pendant une période prolongée (le temps avant que la lampe ne brûle ou ne s’éteigne varie considérablement en fonction de chaque lampe ainsi que des conditions de fonctionnement).

Après le remplacement de la lampe

Ne placez pas la lampe que vous venez de retirer à la portée d’enfants ou à proximité d’éléments inflammables.

Mettez au rebut les lampes usagées de la même façon que les lampes fluorescentes. Suivez les règlements de votre communauté locale pour sa mise au rebut.

Réinitialiser le temps d’utilisation de la lampe

Réinitialisez le temps d’utilisation de la lampe lorsque vous avez remplacé la lampe. Il offre une durée estimative pour le remplacement de la lampe

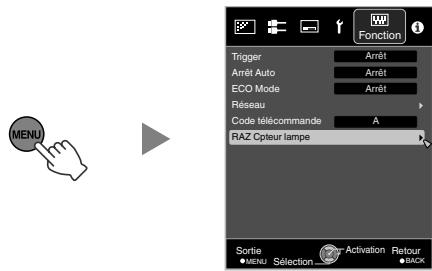

Réinitialiser la temps d’utilisation de la lampe

à partir de l’écran de menu

Appuyez sur le bouton [MENU] pour afficher le menu

Réinitialiser le temps d’utilisation de la lampe

à l’aide de la télécommande

Branchez le cordon d’alimentation à la prise de courant

Assurez-vous d’utiliser la télécommande en mode veille (le cordon d’alimentation est branché à la prise de courant mais l’appareil n’est pas allumé)

Sélectionnez “Fonction”"“RAZ Cpteur lampe” à partir du menu

MENU Appuyez dans l’ordre indiqué.

Après avoir appuyé sur un bouton, assurezvous d’appuyer sur le suivant en moins de deux secondes. Appuyez sur le dernier bouton pendant au moins deux secondes.

Sur l’écran “Voulez-vous remettre à zéro la durée d'utilisation de la lampe?”, sélectionnez “Oui” et appuyez sur le bouton [OK]

Le temps d’utilisation de la lampe est remis à 0.

Réinitialisez le temps d’utilisation de la lampe uniquement une fois cette dernière remplacée.

Si le temps d’utilisation est réinitialisé lorsque la lampe est en cours d’utilisation, vous risquez de perdre la trace du moment de remplacement de la lampe. Ceci peut conduire à utiliser la lampe au-delà de sa limite d’utilisation, et par conséquent entraîner son éclatement.

Entretien du boîtier et de la télécommande

Essuyez doucement la saleté présente sur le boîtier avec un chiffon doux.

S’il est extrêmement sale, imbibez un chiffon d’eau, essorez-le et utilisez-le pour nettoyer la saleté avant d’essuyer le boîtier avec un chiffon sec. Veillez à respecter les consignes suivantes pour éviter une dégradation du boîtier ou l’atteinte de son revêtement peint. 0 Ne le nettoyez pas avec un diluant ou du benzène 0 Ne le laissez pas en contact prolongé avec des produits en plastique ou en caoutchouc 0 Ne pulvérisez pas de produits chimiques volatiles comme un insecticide

Les indicateurs “LAMP” et “STANDBY/ON” clignotent à tour de rôle pendant trois secondes.

L’appareil passe ensuite en mode veille.

REMARQUE Voulez-vous remettre à zéro la durée d'utilisation de la lampe?

Appuyez pendant 2 secondes ou plus.

Nettoyage et remplacement du filtre

Nettoyez le filtre régulièrement faute de quoi l’efficacité de l’entrée d’air risque de diminuer, et un dysfonctionnement pourrait survenir.

Assurez-vous de débrancher le cordon d’alimentation de la prise de courant avant de nettoyer ou de remplacer le filtre.

Avant de retourner cet appareil et de le poser sur le sol ou sur une table, assurez-vous d’avoir placé un chiffon doux à l’avance pour éviter que le projecteur ne soit rayé.

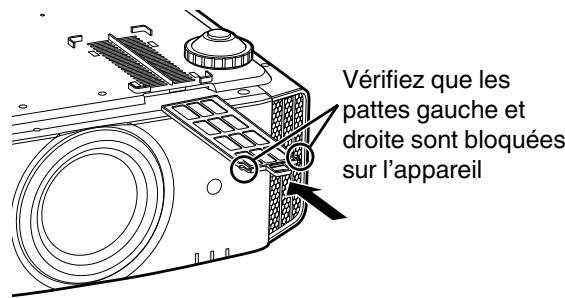

Réinstallez le filtre interne

Vérifiez que les pattes gauche et droite sont bloquées sur l’appareil

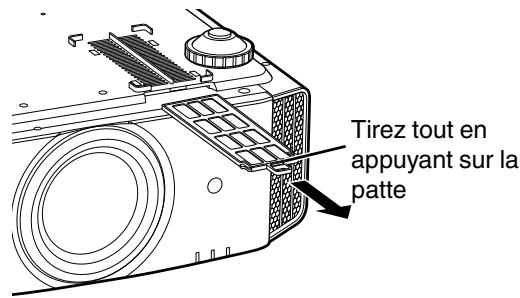

Retirez le filtre interne

Tirez tout en appuyant sur la patte

Lavez le filtre avec de l’eau et séchez-le à l’abri du soleil.

Si le filtre est extrêmement sale, nettoyez-le avec un détergent neutre. Portez des gants en caoutchouc lors de l’utilisation d’un détergent neutre.

Après avoir nettoyé le filtre à l’eau, assurez-vous qu’il est complètement sec avant de le remettre en place. Sinon, une décharge électrique ou un dysfonctionnement pourrait survenir.

Ne nettoyez pas le filtre avec un aspirateur ou de l’air comprimé. Le filtre est souple et pourrait

être facilement endommagé.

Si le filtre est endommagé ou trop sale pour être nettoyé

Remplacez-le par un nouveau filtre. Un filtre sale salira les pièces internes de l’appareil et entraînera l’apparition d’ombres sur l’image vidéo.

Pour acheter un nouveau filtre ou s’il y a de la saleté sur des pièces internes de l’appareil, consultez votre revendeur agréé ou le centre de service le plus proche.

Filtre interne (filtre remplaçable)

Numéro d’article : PC010661199

Avant d’envoyer en réparation votre appareil à votre revendeur agréé, veuillez vérifier les points suivants. Les phénomènes suivants ne sont pas des symptômes de dysfonctionnement. Vous ne devez pas vous inquiéter des symptômes suivants si vous ne constatez aucune anomalie à l’écran. 0 Une partie de la face avant ou supérieure de l’appareil est chaude. 0 L’appareil émet un craquement. 0 Un bruit lié à son fonctionnement provient de l’intérieur de l’appareil. 0 Une tache de couleur apparaît sur certains écrans. Cet appareil est un appareil numérique. Il peut cesser de fonctionner normalement en raison d’électricité statique ou de bruit. Effectuez les opérations suivantes lorsque de tels dysfonctionnements se produisent. A SI l’appareil est en mode veille, débranchez l’alimentation électrique et rebranchez-la. B Appuyez sur le bouton A [STANDBY/ON] de l’unité principale pour la remettre sous tension Lorsque “Haute Altitude” est réglé sur “Marche” et que “Puissance lampe” est réglé sur “Haut” en mode 3D, le ventilateur fera plus bruit que d’habitude car il a été conçu pour fonctionner à haute vitesse en mode 3D.

Il n’y a pas de courant

Le cordon d’alimentation électrique est- Insérez fermement la prise du cordon d’alimentation. il branché ?

Le couvercle de la lampe est-il correctement fermé ?

Si l’appareil est en mode veille, débranchez le cordon d’alimentation et fermez le couvercle de la lampe correctement. Rebranchez ensuite le cordon d’alimentation.

La lampe est-elle en mode de refroidissement ?

Après avoir quitté le mode de refroidissement, rallumez l’appareil.

L’alimentation s’arrête automatiquement

La “ECO Mode” a-t-elle été configurée ? Réglez “ECO Mode” sur “Arrêt”.

La “Arrêt Auto” a-t-elle été configurée ? Réglez “Arrêt Auto” sur “Arrêt”.

Les entrées et sorties d’air sont-elles bloquées ?

Laissez un espace libre suffisant lors de l’installation de l’appareil

Le filtre est-il sale ?

L’image vidéo n’apparaît pas

Sélectionnez le bon type de borne d’entrée externe.

Le périphérique audiovisuel est-il allumé ?

Allumez le périphérique audiovisuel et lancez la lecture de p. 22 la vidéo.

Le périphérique audiovisuel est-il correctement raccordé ?

Raccordez correctement le périphérique audiovisuel.

Le périphérique audiovisuel émet-il les Réglez correctement le périphérique audiovisuel. bons signaux vidéo ?

Le câble utilisé est-il un câble certifié

Utilisez un câble haute vitesse certifié HDMI. De plus, utilisez un câble aussi court que possible.

Le bon type d’entrée externe a-t-il été sélectionné ?

“Contrôle avec HDMI” est-il réglé sur

Si l’image vidéo n’apparaît pas lorsque “Contrôle avec p. 50

HDMI” est réglé sur “Marche”, réglez sur “Arrêt” et rallumez cet appareil et le dispositif externe.

L’image vidéo est-elle temporairement masquée ?

Appuyez sur le bouton [HIDE]

Les images 3D ne s’affichent pas

Voyez-vous deux images affichées côte Réglez “Format 3D” sur “Côte à côte” p. 33

à côte ? Les images vidéo dans le format “Côte à côte” peuvent ne pas être reconnues automatiquement dans le cas des images vidéo 3D. Est-ce qu’un dispositif intermédiaire Branchez l’appareil source directement au projecteur, et p. 22 (amplificateur AV, diviseur, etc.) est en vérifiez s’il y a une amélioration de l’état. cours d’utilisation ? Si l’état s’améliore, il est probable qu’il n’est pas dû à un dysfonctionnement du projecteur. Le câble utilisé est-il un câble certifié HDMI ?

Utilisez un câble haute vitesse certifié HDMI.

De plus, utilisez un câble aussi court que possible.

Les LUNETTES 3D sont-elles allumées ?

Si vous utilisez les PK-AG3LUNETTES 3D ou PK-AG2, mettez-les sous tension manuellement.

Les LUNETTES 3D sont-elles chargées ?

Vérifiez si la batterie PK-AG1 du LUNETTES 3D est

épuisée, et si PK-AG2 et PK-AG3 sont chargés.

Vérifiez le manuel d’instructions des LUNETTES

3D et de l’ÉMETTEUR DE SYNCHRO 3D.

Les LUNETTES 3D et l’ÉMETTEUR DE Placez-les à la distance appropriée.

SYNCHRO 3D sont-ils trop loin l’un de l’autre ?

L’image vidéo 3D ne semble pas naturelle

Vérification Y a-t-il une superposition des images vidéo ?

S’il y a une superposition des images vidéo partielle, cela p. 34 est dû à un phénomène de diaphonie.

Dans ce cas, ajustez “Suppr. Diaphonie” en conséquence. S’il y a une superposition des images vidéo partielle, cela p. 47 est dû à un phénomène de diaphonie. Ce phénomène se produit souvent lorsqu’il y a des changements drastiques dans la luminosité. Dans ce cas, réglez Puissance lampe à “Haut”

L’image vidéo ne semble pas naturelle

Les couleurs ne sont pas naturelles Dépannage

L’espace colorimétrique du signal d’entrée est-il correctement réglé ?

La couleur peut ne pas s’avérer naturelle lorsque le signal p. 50 d’entrée est différent de celui dans le réglage du projecteur.

Réglez le “Espace color.” pour “Signal d'entrée” correctement.

L’image est-elle correctement réglée ?

Ajustez “Couleur” et “Teinte” en conséquence.

Le périphérique audiovisuel est-il

Raccordez correctement le périphérique audiovisuel. p. 22 correctement raccordé ? * L’image vidéo peut apparaître légèrement rougeâtre immédiatement après le démarrage. Il ne s’agit pas d’une anomalie de fonctionnement.

L’image vidéo est floue

La mise au point est-elle correctement réglée ?

Réglez la mise au point.

L’appareil est-il placé trop près ou trop loin de l’écran ?

Installez l’appareil à la bonne distance de l’écran.

L’image vidéo vacille

Voyez-vous une superposition d’images Dans ce cas, réglez “Format 3D” à “Auto” vidéo, horizontalement étendues ?

Est-ce que vous regardez des images vidéo sous un éclairage fluorescent ?

Ceci est dû aux interférences entre les lunettes 3D avec les scintillements de la lumière fluorescente. Visionner avec la lumière fluorescente sur arrêt. * Des vacillements peuvent parfois survenir lors de la mise en marche du projecteur, ou immédiatement après que le projecteur est passé d’un montage au sol à un montage au plafond. Ceci est attribué à la lampe ou au mécanisme d’entraînement, et n’est probablement pas dû à un dysfonctionnement du projecteur.

L’image projetée est sombre

La lampe est-elle proche de la fin de sa Vérifiez le temps d’utilisation de la lampe dans le menu p. 60 durée de vie ?

“Informations”. Préparez une nouvelle lampe ou p. 61 remplacez-la dès que possible lorsqu’elle approche de sa limite de durée de vie. Est-ce que l’ouverture du diaphragme est fermée?

Réglez “Ouverture” à “Auto 1” ou “Auto 2”, ou réglez à

“Manuel” et ouvrez manuellement l’ouverture du diaphragme.

“Puissance lampe” est-il réglé sur “Bas”? Réglez “Puissance lampe” sur “Haut”

L’image vidéo apparaît horizontalement (verticalement) étendue

Vérification “Format 3D” est-il réglé sur “Côte à côte”?

Réglez “Format 3D” sur “Auto”

Est-ce que “Anamorphique” est réglé sur Réglez “Anamorphique” sur “Arrêt” un réglage autre que “Arrêt”?

Des rayures apparaissent sur l’écran

Des franges d’interférence peuvent parfois se produire entre la trame de l’écran et les pixels. Veuillez consulter le revendeur agréé.

Absence d’images vidéo

Le masque d’écran a-t-il été configuré ? Réglez “Masque” sur “Arrêt”.

La position de l’affichage est-elle décalée ?

Reportez-vous à p. 51

Modifiez la valeur de “Position image” de manière à ce que p. 51 l’intégralité de l’image apparaisse à l’écran.

Est-ce que la matière de l’écran a un motif régulier ?

La télécommande ne fonctionne pas

Les piles sont-elles correctement insérées ?

Assurez-vous que les pôles (t s) correspondent bien lors p. 18 de la mise en place des piles.

Les piles sont-elles déchargées ?

Remplacez les piles.

Y a-t-il un objet qui bloque la

Enlevez tout objet faisant obstruction. communication entre la télécommande et le capteur de télécommande ?

La télécommande est-elle tenue trop loin Tenez la télécommande plus près du capteur lors de son p. 18 de l’appareil ? utilisation.

Les LUNETTES 3D IR (infrarouge) et Comme il existe une possibilité d’interférence de signal, p. 32 l’ÉMETTEUR DE SYNCHRO 3D sont-ils lorsque vous utilisez les LUNETTES 3D IR (infrarouge) en cours d’utilisation ? avec l’ÉMETTEUR DE SYNCHRO 3D, essayez d’ajuster l’orientation de l’ÉMETTEUR DE SYNCHRO 3D.

Le couvre-objectif ne se ferme pas

“Cache lentille” est-il réglé sur “Ouvrir”? Réglez “Cache lentille” sous “Contrôle Objectif” dans le menu de configuration sur “Auto”.

Reportez-vous à p. 52

Du bruit se fait entendre

L’évent de sortie d’aération est-il bloqué ?

L’appareil est-il utilisé près d’un radiateur ou d’un climatiseur ?

Vérifiez les conditions d’installation du projecteur. p. 19

Lorsque la température autour du projecteur est élevée, la vitesse de rotation du ventilateur augmente afin de protéger le projecteur, d’où un bruit de fonctionnement plus bruyant.

Est-ce que vous visionnez des images vidéo 3D ?

“Puissance lampe” est automatiquement réglé sur “Haut” p. 47 pour faciliter la visualisation des images vidéo 3D, d’où un bruit de fonctionnement plus bruyant.

Si vous êtes gêné par le bruit, réglez-le sur “Bas”.

Est-ce que le “Modes” ou “Profil couleur” Le bruit de fonctionnement est généré par le filtre cinéma. a changé ?

Il ne s’agit pas d’une anomalie de fonctionnement.

Avez-vous changé le réglage “4K e-shift” La commutation sonore est générée. Il ne s’agit pas d’une de “MPC Niveau”? anomalie de fonctionnement.

Il y a des petits points noirs ou de couleur sur l’écran

La construction de l’appareil D-ILA fait appel à des technologies de haute précision mais il est possible de constater l’absence de quelques pixels (moins de 0,01 %) ou la présence permanente de pixels activés. Il ne s’agit pas d’une anomalie de fonctionnement.

Lorsque les messages suivants apparaissent...

Activez l’entrée des signaux vidéo.

Aucun appareil n’est raccordé à la borne d’entrée La borne d’entrée est raccordée mais il n’y a pas de signal

Traitez des signaux vidéo pris en charge.

Un signal vidéo qui ne peut pas être utilisé avec cet appareil a été inséré (les (p. 77) noms des bornes d’entrée comme “HDMI-1” et “HDMI-2” seront affichés en jaune).

Remplacement de la lampe

Ce message s’affiche lorsque le temps cumulé d’utilisation de la lampe a dépassé 2900 heures.

Pour effacer le message, appuyez sur la touche [BACK] sur le panneau de commande du projecteur ou de la télécommande.

Préparez une nouvelle lampe et remplacez-la dès que possible. Après avoir remplacé la lampe, réinitialisez son temps d’utilisation. (p. 61, 63)

Il est possible de contrôler cet appareil en le connectant à un ordinateur au moyen d’un câble croisé RS-232C (D-sub à 9 broches). Il est possible de contrôler ce projecteur en le connectant à un PC par l’intermédiaire d’un réseau informatique avec un câble LAN pour envoyer des commandes de contrôle au projecteur. Æ “ Réseau ”（p. 59） Veuillez l’utiliser après avoir lu des ouvrages spécialisés ou après avoir consulté l’administrateur réseau.

Spécifications RS-232C Cet appareil

RxD Reçoit des données

TxD Transmission de données

GND Retour commun du signal

PC renvoie à l’appareil assurant le contrôle, par exemple un ordinateur personnel.

D0 D1 D2 D3 D4 D5 D6 D7

Longueur de caractère

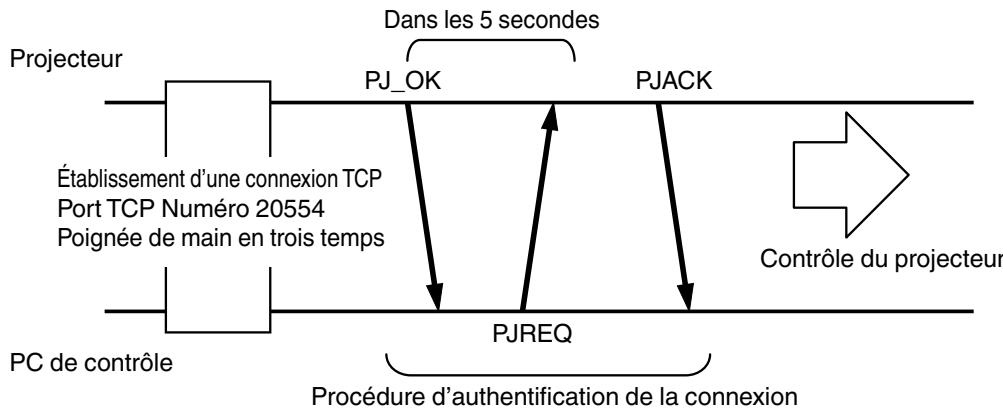

Connexion TCP/IP Avant de pouvoir contrôler par le biais d’un LAN, il est nécessaire d’établir une connexion avec la couche TCP par une

“poignée de main en trois temps”, suivi par l’envoi “PJREQ” et la réception “PJACK” dans un délai de cinq secondes après que le projecteur a envoyé “PJ_OK” pour l’authentification de connexion. Si vous ne parvenez pas à compléter l’envoi dans les cinq secondes, ou lorsque “PJ_NG” ou “PJNAK” est reçu, vérifiez l’état de fonctionnement du projecteur, puis effectuez à nouveau les étapes à partir de l’établissement d’une connexion TCP. Dans les 5 secondes Projecteur

Établissement d’une connexion TCP Port TCP Numéro 20554

Poignée de main en trois temps

Contrôle du projecteur

PJREQ PC de contrôle

Procédure d’authentification de la connexion .

Format des commandes

La commande entre cette appareil et l’ordinateur est “En-tête”, “Identification d’unité”, “Commande”, “Donnée” et “Fin”. 0

En-tête (1 octet), Identification d’unité (2 octets), Commande (2 octets), Données (n octets), Fin (1 octet)

Ce code binaire indique le début de la communication. Code binaire

Commande pour l’utilisation

3F Commande de référence

ACK Cet appareil " PC (revient vers le PC après l’acceptation de la commande sans erreur)

Identification d’unité

Il s’agit d’un code spécifiant l’unité. Le code binaire est fixé à “8901”.

Commande de fonctionnement et données (Code binaire) Commande

Vérification Vérifie si la communication est de la activée entre cet appareil et le PC connexion au cours du mode veille.

Alimentation Au cours du mode veille

électrique 31: Allume l’appareil Lorsque l’appareil est allumé 30: Éteint l’appareil (mode veille)

Télécommande Envoie le même code que la télécommande fournie avec l’appareil.

Lorsque l’appareil est allumé

36: HDMI 1 37: HDMI 2

Commande de fonctionnement et données (Code binaire)

Alimentation Au cours du mode veille ou

électrique lorsque l’appareil est sous tension 30: Mode veille 31: Lorsque l’appareil est allumé 32: En mode refroidissement 34: Lorsqu’une erreur se produit sur cet appareil

Lorsque l’appareil est allumé

36: HDMI 1 37: HDMI 2

“Code de la télécommande”p. 72

Ce code indique la fin de la communication. Le code binaire est fixé à “0A”.

Code de la télécommande

Un code binaire est envoyé au cours de la communication. 0

Ce qui suit s’applique si le code de la télécommande est “A”. Dans le cas de “B”, ajoutez “36” au début du code.

Nom de la touche de la télécommande Code binaire

Nom de la touche de la télécommande Code binaire

Exemple de communications

Cette section montre les exemples de communication du RS-232C.

Commande pour l’utilisation

Vérification de la connexion

PC " Cet appareil : 21 89 01 00 00 0A Cet appareil " PC : 06 89 01 00 00 0A Vérification de la connexion

PC " Cet appareil : 21 89 01 50 57 31 0A Cet appareil " PC : 06 89 01 50 57 0A Lorsque l’appareil est allumé, depuis le mode veille

PC " Cet appareil : 21 89 01 50 57 30 0A Cet appareil " PC : 06 89 01 50 57 0A Lorsque l’appareil est éteint (mode veille) à partir du mode sous tension

PC " Cet appareil : 21 89 01 52 43 37 33 32 45 0A Cet appareil " PC : 06 89 01 52 43 0A Lorsque la même opération consistant à appuyer sur le bouton

[MENU] de la télécommande est effectuée

Commande de référence

PC " Cet appareil : 3F 89 01 50 57 0A Cet appareil " PC : 06 89 01 50 57 0A Cet appareil " PC : 40 89 01 50 57 31 0A Lorsque l’information sur l’état d’alimentation est acquise.

PC " Cet appareil : 3F 89 01 49 50 0A Cet appareil " PC : 06 89 01 49 50 0A Cet appareil " PC : 40 89 01 49 50 36 0A Lorsque les informations sur l’entrée HDMI 1 sont acquises

Projecteur D-ILA Nom du modèle

Objectif de projection

2,0 x objectif à zoom automatique (1,4:1 à 2,8:1), mise au point et zoom motorisés

Lampe au mercure à ultra haute pression de 230 W [modèle n° : PKL2312U]

Durée de vie moyenne : 4000 heures (mode “Bas”)

Environ 60" à 200" (Rapport d’aspect de 16:9)

Reportez-vous à p. 75.

Signal d’entrée compatible

Reportez-vous à p. 77.

Résolution d’affichage

3 840 x 2 160 pixels *5

Borne de sortie Borne Trigger

Borne dédiée pour l’ÉMETTEUR DE SYNCHRO 3D (1 ligne, mini DIN

1 ligne, D-sub 9 broches (mâle) (contrôle externe)

1 ligne, fiche RJ-45

CA 110 V à 240 V, 50 Hz/60 Hz

360 W (en veille normale : 7 W, en mode de veille ECO : 0,4 W)

Environnement d’utilisation

Température : de 5°C à 35°C ; humidité : de 20 % à 80 % ; température

de stockage : de -10°C à 60°C Altitude d’installation

En dessous de 5000 pieds (1524 m)

Dimensions (Largeur x Hauteur x Profondeur) Environ 455 mm x 179 mm x 472 mm (pieds et protubérance exclus)

Reportez-vous à p. 11.

“W” signifie que l’unité principale est blanche.“B” signifie que l’unité principale est noire.

Modèle E uniquement dans le cas de DLA-X500RW. D-ILA est l’abréviation de Direct drive Image Light Amplifier. Les appareils D-ILA sont fabriqués selon une technologie de très haute précision avec une efficacité des pixels de 99,99 %. Il est toujours possible que seulement 0,01% des pixels ou moins soient manquants ou soient éclairés en permanence. Pendant la lecture 3D, les pixels sont réglés sur 1920 x 1080. HDCP est l’abréviation de High-bandwidth Digital Content Protection system. L’image de la borne d’entrée HDMI risque de ne pas s’afficher en raison des changements apportés aux spécifications HDCP.

L’aspect et les caractéristiques du produit sont susceptibles de modification sans préavis.

Veuillez noter que certaines photos et illustrations de ce manuel ont été simplifiées, agrandies ou traitées de façon synthétique afin de faciliter la compréhension. Les images peuvent différer du produit original.

À propos des marques de commerce et des droits d’auteur

HDMI, le logo HDMI ainsi que l’interface multimédia haute définition sont des marques de commerce ou des marques déposées de HDMI Licensing LCC.

“x.v.Color” et le logo “x.v.Color” sont des marques déposées de Sony Corporation

Taille de l’écran et distance de projection

Lorsqu’un écran 16:9 est utilisé Taille de l’écran

Lorsqu’un écran 4:3 est utilisé

* La projection sur un écran 4:3 plus grand que 163" équivaut à une dimension plus grande que 200" au format 16:9, et cela n’est pas couvert par notre garantie.

Lorsqu’un écran 2,35:1 est utilisé

Types de signaux d’entrée possibles

Vidéo Signal vidéo numérique

* L’affichage de l’image lors du signal d’entrée est 4096 × 2160

Nombre total de points

Nombre total de lignes

Nombre de points de lignes effectifs effectives [point] [ligne]

* Même lorsque les signaux peuvent être traités, il se peut que les images vidéo ne soient pas correctement projetées en raison du PC ou du câble utilisé. Lorsque cela se produit, passer à une autre résolution compatible ou changer de câble peut aider dans certains cas à résoudre ce problème.

Affichage des indicateurs sur l’unité principale

Signification des symboles de lumière L’indicateur s’allume.

L’indicateur apparaît clignotant.

Affichage du mode de fonctionnement

Affichages au moyen de différentes couleurs et d’une lumière fixe/clignotante de l’indicateur “STANDBY/ON”. “STANDBY/ON” s’allume (rouge) En état de veille

STANDBY/ON TANDBY ND LAMP WARNING

“STANDBY/ON” s’allume (vert)

Pendant le démarrage de la lampe

STANDBY/ON TANDBY ND LAMP WARNING Tous les témoins sont éteints

Au cours de la projection

STANDBY/ON LAMP WARNING

“STANDBY/ON” clignotant (vert)

Lorsque l’image vidéo est temporairement cachée (HIDE est activé)

WARNING STANDBY/ON TANDBY LAMP WARNING

Estimation du temps avant le remplacement de la lampe

Affichages au moyen d’une lumière fixe/clignotante de l’indicateur “LAMP”. L’indicateur “STANDBY/ON”, qui représente le mode de fonctionnement de l’appareil, est affiché simultanément comme décrit ci-dessus.

Lorsque le moment de remplacement de la lampe est proche (la durée d’utilisation de la lampe a dépassé 2900 heures)

Affichage de mise en garde

Les mises en garde vous sont adressées par le biais de l’affichage (répété) des indicateurs “WARNING” et “LAMP”. L’indicateur “STANDBY/ON”, qui représente le mode de fonctionnement de l’appareil, est affiché simultanément comme décrit ci-dessus. Le mode alerte est activé une fois que le message est affiché. La projection est interrompue et le ventilateur de refroidissement fonctionne pendant environ 100 secondes. Il n’est pas possible de rallumer l’appareil lorsque le refroidissement est en cours. Une fois le refroidissement terminé, vérifiez ce qui suit. État des indicateurs (fixe/ clignotant)

Fréquence de clignotement

Anomalie au niveau de l’alimentation électrique

Assurez-vous que rien ne bloque les entrées d’air.

Le ventilateur de refroidissement s’est anormalement arrêté

La température interne est anormalement élevée

Assurez-vous que la température externe est normale.

LAMP WARNING Affichage (Orange) (Rouge) du mode

Clignotement simultané

Vérification et contre-mesure

Contre-mesure : N’utilisez pas l’appareil avant qu’il ne refroidisse.

La température extérieure est trop Rallumez ensuite l’appareil. élevée

Anomalie dans le fonctionnement du circuit

Anomalie dans le fonctionnement du circuit

Fonctionnement anormal du couvre-objectif automatique

Assurez-vous que rien ne bloque le couvre-objectif automatique.

Contre-mesure : Rallumez l’appareil.

La lampe ne s’allume pas et l’appareil est incapable de projeter les images

La lampe s’éteint pendant la projection

Lorsque le couvercle de la lampe est retiré

WARNING Affichage (Orange) (Rouge) du mode

Assurez-vous que la lampe et le couvercle de lampe sont installés correctement.

Contre-mesure : Rallumez l’appareil.

Si le mode alerte est à nouveau activé, attendez que le ventilateur de refroidissement s’arrête, puis débranchez le cordon d’alimentation de la prise électrique.

Faites une demande de réparation à votre revendeur agréé ou au centre de service le plus proche. (*) Si le délai prévu de remplacement de la lampe est dépassé, il se peut que l’indicateur s’allume.

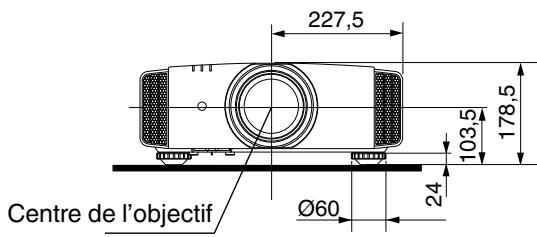

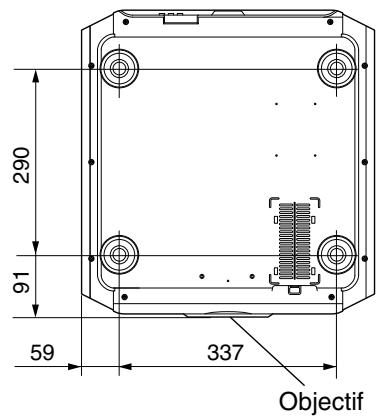

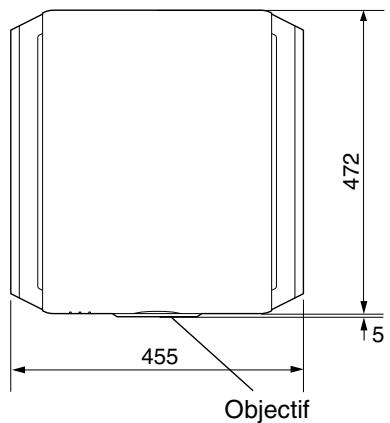

Centre de l’objectif

Couvercle de la lampe

Les dimensions sont les mêmes pour tous les modèles.

A Accessoires 11 Accessoires en option 11 MENU AVANCÉ 17 Affichage des indicateurs 78 Affichage des lignes 58 Affichage des signaux 60 Affichage du logo 58 Ajustement de la qualité d’image 47 Ajustement des pixels 53 Ajustement gamma 41 Anamorphose 54 Annulation de la diaphotie 3D 34 B AVANT/APRÈS 17 Borne d’entrée HDMI 22 Bornes d’entrée 16 C C.M.D (Clear Motion Drive) 44 Clear Motion Drive 44 COLOR P.FILE 36 Commandes et fonctionnalités 14 Connexion 22 Contraste 49 Contrôle de l’objectif 27 Contrôle externe 70 Conversion 2D/3D 34 Correction de l’écran 30 Correction de l’environnement 30 Correction de la distorsion 54 Correction du trapèze 54 Correction ombres/hautes lumières 43 Couleur noire 58 Couvre-objectif 14 Couvre-objectif 11 D Décalage Décalage de l’objectif Densité des couleurs Dépannage Dimensions Distance de projection Durée d’utilisation de la lampe

Installation de l’émetteur de synchronisation 3D .. 32 Interpolation d’image 44

LENS AP. 17 Lorsque les messages suivants apparaissent... .. 69 Luminosité 49 Lunettes 3D 11, 32 M Masque d’écran 51 Mémoire de position de l’objectif 27 Méthode d’installation 19 Minuterie d’extinction 59 Mise au point 28 Mode Eco 59 Mode haute altitude 54 Mode image 35 Montage au plafond 20 MPC LEVEL 39 N Nettoyage et remplacement du filtre Niveau d’entrée HDMI NR Nuance des couleurs Numéro d’article du filtre

P P.ANALYSEUR 17 PIC. ADJ. 49 Position de l’affichage 51 Position du menu 58 Précautions lors de l’installation 19 Principales caractéristiques 12 Profil couleur 36 Progressif 51 Puissance lampe 47 R Rapport de format 31 Réglage 3D 34, 51 Réglage de la distorsion de l’écran de projection 27 Réglages et paramètres dans le menu 45

E Éditer le nom d’utilisateur 47

Éléments de menu 45 Émetteur de synchronisation 3D 11, 32 Entrée HDMI link 50 ENV.RÉGLAGE 17 Espace colorimétrique 50 Espace colorimétrique HDMI 50

V Version du logiciel 60

Visionner des films 3D 32 Visionner des vidéos 25

Informations relatives à l’élimination des appareils et des piles usagés, à l’intention des utilisateurs

[Union européenne seulement] Si ces symboles figurent sur les produits, cela signifie qu’ils ne doivent pas être jetés comme déchets ménagers. Si vous voulez jeter ce produit ou cette pile, veuillez considérer le système de collecte des déchets ou les centres de recyclage appropriés.

Notification: La symbole Pb en dessous du symbole des piles indique que cette pile contient du plomb.

2,35:1 (Cinema Scope)
