MODE D'EMPLOI PB5320 IFM
Capteur de pression électronique
PB5
Éléments de service et d'indication
| 2 | LED jaune | état de commutation;allumée si la sortie a commuté |
| 3 | bouton SET S / ENTER R | visualisation et réglage du point de consigne haut (S); confirmation du point de consigne bas (R)* |
| 4 | bouton SET R / ENTER S | visualisation et réglage du point de de consigne bas (R); confirmation du point de consigne haut (S)* |
* Réglage en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois
Contenu
Remarque sur la sécurité..... page 20
- Fonctionnement et caractéristiques..... page 20
- Modes de fonctionnement..... page 22
- Montage........................... page 23
- Raccordement électrique..... page 23
- Programmation.... page 24
- Mise en service / Fonctionnement..... page 25
- Données techniques..... page 25 Dimensions..... page 26
Structure du menu
| Affichage S / R en pas de 1%= valeur la LED allumée ( □ )+ 1/10 de la valeur de la LEDclignotante ( ≈ ≈) | PBxxx30 ... 25 bar |  7,5bar + 2bar = 9,5bar | |
| PBxxx00 ... 400 bar |  120bar + 32bar = 152bar | PBxxx40 ... 10 bar |  3bar + 0,8bar = 3,8bar |

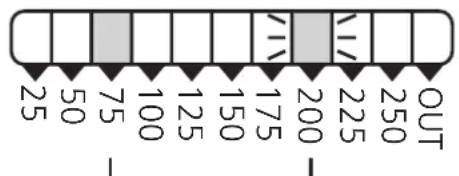

| PBxxx10 ... 250 bar |  75bar + 20bar = 95bar | PBxxx60 ... 2,5 bar | 0.25 0.75 1.00 1.25 1.50 1.75 2.00 2.25 OUT0,75bar + 0,2bar = 0,95bar |

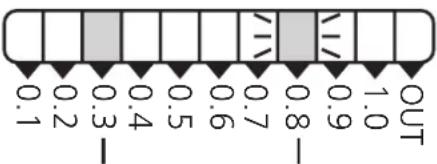

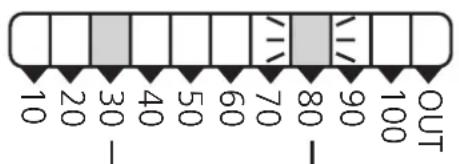

| PBxxx20 ... 100 bar |  30bar + 8bar = 38bar | PBxxx70 ... 1 bar |  0,3bar + 0,08bar = 0,38bar |
Remarque sur la sécurité
Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.
Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.
Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.
1. Fonctionnement et caractéristiques
Le capteur de pression détecte la pression du circuit et indique par un signal de commutation si la valeur présélectionnée est atteinte ou non. De plus, une rampe de LED visualise la pression actuelle du circuit et le seuil de commutation (en pas de 10%).
= LED clignotante
Éviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.
Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!
Indication de la pression actuelle du circuit à partir de 5% de la valeur de l'étendue de mesure. "Toutes les LED ETEINTES" ne veut pas dire que le circuit n'est pas sous pression!
L'appareil
- peut être utilisé en N.O. ou N.F.
- et travaille avec la fonction hystérésis.
Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (S) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (R) est atteinte.
L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.
line
| t | P | | ---- | ----- | | 0 | 0 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 1 | | 6 | 1 | | 7 | 1 | | 8 | 1 | | 9 | 1 | | 10 | 1 | | 11 | 1 | | 12 | 1 | | 13 | 1 | | 14 | 1 | | 15 | 1 | | 16 | 1 | | 17 | 1 | | 18 | 1 | | 19 | 1 | | 20 | 1 | | 21 | 1 | | 22 | 1 | | 23 | 1 | | 24 | 1 | | 25 | 1 | | 26 | 1 | | 27 | 1 | | 28 | 1 | | 29 | 1 | | 30 | 1 | | 31 | 1 | | 32 | 1 | | 33 | 1 | | 34 | 1 | | 35 | 1 | | 36 | 1 | | 37 | 1 | | 38 | 1 | | 39 | 1 | | 40 | 1 | | 41 | 1 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | 61 | 1 | | 62 | 1 | | 63 | 1 | | 64 | 1 | | 65 | 1 | | 66 | 1 | | 67 | 1 | | 68 | 1 | | 69 | 1 | | 70 | 1 | | 71 | 1 | | 72 | 1 | | 73 | 1 | | 74 | 1 | | 75 | 1 | | 76 | 1 | | 77 | 1 | | 78 | 1 | | 79 | 1 | | 80 | 1 | | 81 | 1 | | 82 | 1 | | 83 | 1 | | 84 | 1 | | 85 | 1 | | 86 | 1 | | 87 | 1 | | 88 | 1 | | 89 | 1 | | 90 | 1 | | 91 | 1 | | 92 | 1 | | 93 | 1 | | 94 | 1 | | 95 | 1 | | 96 | 1 | | 97 | 1 | | 98 | 1 | | 99 | 1 | | Note: The 'hystérésis' label indicates the time interval from the first to the last period of the cycle. The 'N.O.' and 'N.F.' labels are not present in the image. There is no additional data series in this code. The 't' axis is labeled 't'.Plage de réglage:
| N° de commande | Consigne haute (S) | Consigne basse (R) | en pas de |
| PB5xx0 20 ... 400 bar 12 ... 392 | bar 4 bar | ||
| PB5xx1 | 12,5 ... 250 bar 7,5 ... 245 bar 2,5 bar | ||
| PB5xx2 | 5 ... 100 bar 3 ... 98 bar 1 bar | ||
| PB5xx3 | 1,25 ... 25 bar 0,75 ... 24,5 bar 0,25 bar | ||
| PB5xx4 | 0,5 ... 10 bar 0,3 ... 9,8 bar | 0,1 bar | |
| PB5xx6 | 0,125 ... 2,5 bar | 0,075 ... 2,45 bar | 0,025 bar |
| PB5xx7 | 0,05 ... 1,0 bar | 0,03 ... 0,98 bar 0,01 bar |
2. Modes de fonctionnement
Mode Run (mode de fonctionnement normal), mode Display (visualisation du point de consigne haut / bas), mode programmation (réglage du point de consigne haut / bas).
Mode run:
Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon l'hystérésis réglée.
Les LED vertes indiquent la pression actuelle du circuit, la LED jaune indique l'état de commutation de la sortie.
En appuyant brièvement sur le bouton-poussoir "SET S" ou "SET R", l'appareil passe en mode Display. En ce mode, il reste opérationnel et le point de consigne haut / bas réglés peuvent être lus en pas de 1%.
- Si un bouton-poussoir est appuyé brièvement, la valeur correspondante est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.
| = | valeur affichée |
Mode de programmation:
L'appareil passe en mode de programmation si le bouton-poussoir "SET S" ou "SET R" est appuyé pendant 5s. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées.
Le point de consigne haut peut être changé en appuyant sur le bouton-poussoir "SET S" et confirmé en appuyant sur le bouton-poussoir "ENTER S". Le point de consigne bas peut être changé en appuyant sur le bouton-poussoir "SET R" et confirmé en appuyant sur le bouton-poussoir "ENTER R". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.
3. Montage
Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.
Monter le capteur de pression à l'aide d'un montage process approprié (voir étiquette "Port Size").
4. Raccordement électrique
L'appareil doit être monté par un électricien.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Mettre l'installation hors tension avant le raccordement.
Schéma de branchement:
| embase M12DC PNP |  |  |
| embase M12DC NPN |  |  |
| embase SSDC PNP |  |  |
Couleurs des fils conducteurs des connecteurs femelles IFM:
Augmenter le point de consigne haut / point de consigne bas
| 1 |  Appuyer sur le bouton SET S* et maintenir appuyé jusqu'à ce que le seuil de commutation désiré soit atteint.Dès que l'indication est en marche, le seuil de commutation peut être augmenté (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé). |  Après 5s la LED clignotante passe de gauche à droite. Lorsque la LED 9 est atteinte, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.** | |
| 2 |  Appuyer sur le bouton ENTER S* brièvement (confirmation). | Le seuil de commutation devient effectif; l'appareil devient opérationnel. |
* Bouton SET R pour régler le point de consigne bas Bouton ENTER R pour confirmer le réglage du point de consigne bas Le point de consigne haut (S) est toujours plus élevé que le point de consigne bas. Des valeurs pour S plus élevées que R ne sont pas acceptées. **Dépassement: Si la LED clignotant et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.
Réduire le point de consigne haut / bas
Laisser les LED clignotantes et allumées passer jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
Blocage / déblocage
L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livré: non bloqué.
6. Mise en service / fonctionnement
Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Signaux de défaut durant le fonctionnement : Toutes les LED clignotent lors d'un court-circuit.
- Données techniques
| Tension d'alimentation [V]....18 ... 30 DCCourant de sortie [mA]....250protection courts-circuits,protection inversion de polarité / protection surcharges,chien de garde intégréChute de tension [V]....< 2Consommation [mA]....50 |
| Répétabilité [% de l'etendue de mesure]....< ± 0,25Précision du point de commutation [% de l'etendue de mesure]....< ± 2,0Dérive / température [% de l'etendue de mesure par 10°C]....< ± 0,3dans la plage de température [°C]....-25 ... +80Retard à la disponibilité [s]....0,2 |
| Matières en contact avec le fluide....INOX 303; céramique; FPM (Viton)Boîtier....EEPDM/X (Santoprène); FPM (Viton); NBR (Buna N);PA; Pocan; PC (Macrolon); INOX 304Protection PB5x00 ... PB5x07....IP 65 / IIIProtection PB5x20 ... PB5x22....IP 67 / IIIProtection PB5x23 ... PB5x27....IP 65* / IIIRésistance d'isolation [MΩ]....>100 (500 V DC)Tenue aux chocs [g]....50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]....20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Cycles de commutation min....100 millionsTempérature ambiante [°C]....-25 ... +80Température du fluide [°C]....-25 ... +80Température de stockage [°C]....-40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.):....4 / 8 KVCEI 1000/4/3 HF (champs électro.):....10 V/mCEI 1000/4/4 Burst:....2 KVCEI 1000/4/6 HF (perturb. conduite):....10 V |
*Protection renforcée (IP 67) avec accessoires (No de commande E30038).
