BEDIENUNGSANLEITUNG PB5320 IFM
Bedienungsanleitung Operating instructions Notice utilisateurs
efector500®
Elektronischer Druckschalter

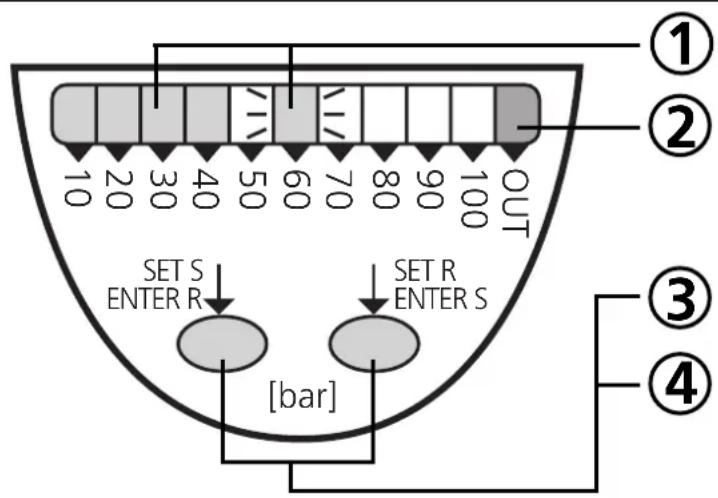

Bedien- und Anzeigeelemente
| 2 | LED gelb | Anzeige des Schaltzustands; leuchtet,wenn das Gerät durchgeschaltet ist |
| 3 | TasteSET S / ENTER R | Schaltpunkt (S) anzeigen und einstellenRückschaltpunkt (R) bestätigen* |
| 4 | TasteSET R / ENTER S | Rückschaltpunkt (R) anzeigen und einstellenSchaltpunkt (S) bestätigen* |
*Einstellen: kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck
Inhalt
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
-
Bestimmungsgemäße Verwendung ..... Seite 4
-
Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
-
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
-
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
-
Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
-
Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . Seite 9
-
Technische Daten ..... Seite 9 Maßzeichnung ..... Seite 26

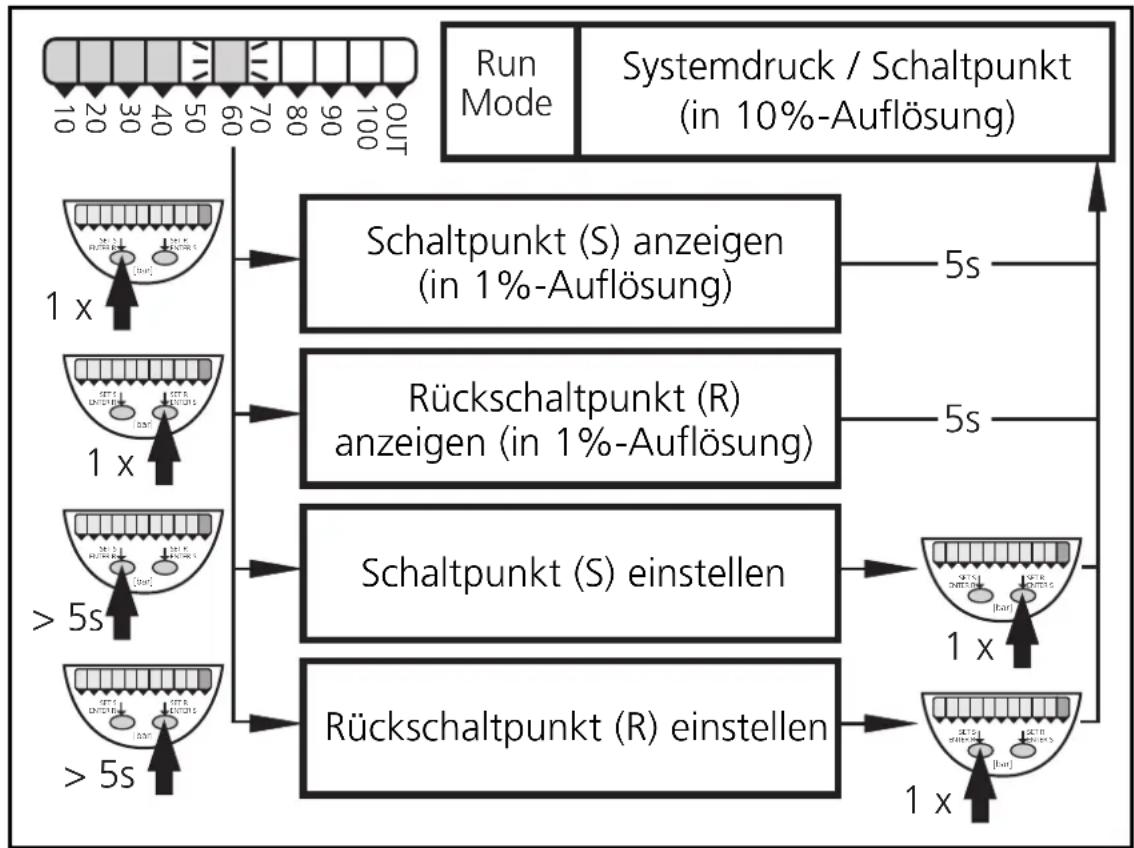

Menü-Übersicht
| Anzeige S / R in 1%-Auflösung= Wert der leuchtenden LED ( □ )+ 1/10 des Wertes der blinkendenLED ( ≈) | PBxxx30 ... 25 bar | OUT2.57,5bar + 2bar = 9,5bar | |
| PBxxx00 ... 400 bar | OUT4080120-120bar + 32bar = 152bar | PBxxx40 ... 10 bar | OUT123-3bar + 0,8bar = 3,8bar |
| PBxxx10 ... 250 bar | OUT6255075-100bar + 20bar = 95bar | PBxxx60 ... 2,5 bar | OUT0.250,75bar + 0,2bar = 0,95bar |
| PBxxx20 ... 100 bar | OUT710-30bar + 8bar = 38bar | PBxxx70 ... 1 bar | OUT0.10,3bar + 0,08bar = 0,38bar |
Sicherheitshinweise
Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.
Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.
Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.
Bei gasförmigen Druckmedien ist der Einsatzbereich generell auf max. 25 bar begrenzt.
1. Bestimmungsgemäße Verwendung
Der Druckschalter erfaßt, ob ein voreingestellter Systemdruck erreicht ist oder nicht und meldet dies durch ein Schaltsignal.

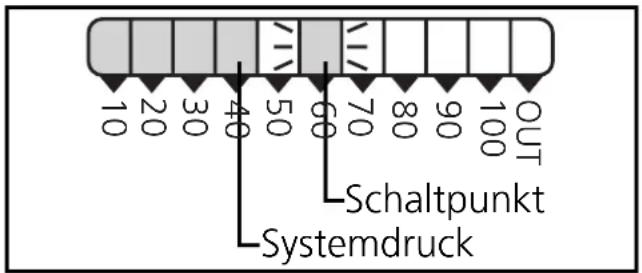

Zusätzlich zeigt eine LED-Kette den aktuellen Systemdruck und den Schaltpunkt (beide in 10%-Auflösung).
= blinkende LED
Einsatzbereich (Druckart: Relativdruck):
| Bestell-nummer | Meßbereich | Zulässiger Überlastdruck | Berstdruck |
| PB5xx0 0 ... | 400 bar 600 bar 1000 bar | ||
| PB5xx1 0 ... | 250 bar 400 bar 850 bar | ||
| PB5xx2 0 ... | 100 bar 300 bar 650 bar | ||
| PB5xx3 0 ... | 25 bar 100 bar 350 bar | ||
| PB5xx4 0 ... | 10 bar 50 bar 150 bar | ||
| PB5xx6 0 ... | 2,5 bar 20 bar 50 bar | ||
| PB5xx7 0 ... | 1 bar 10 bar 30 bar |
Vermeiden Sie statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten.
Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!
Anzeige des aktuellen Systemdrucks ab 5% des Meßbereichsendwerts. "Alle LEDs AUS" bedeutet nicht, daß die Anlage druckfrei ist!
Das Gerät
- ist als Schließer oder Öffner einsetzbar
- und arbeitet mit Hysteresefunktion.

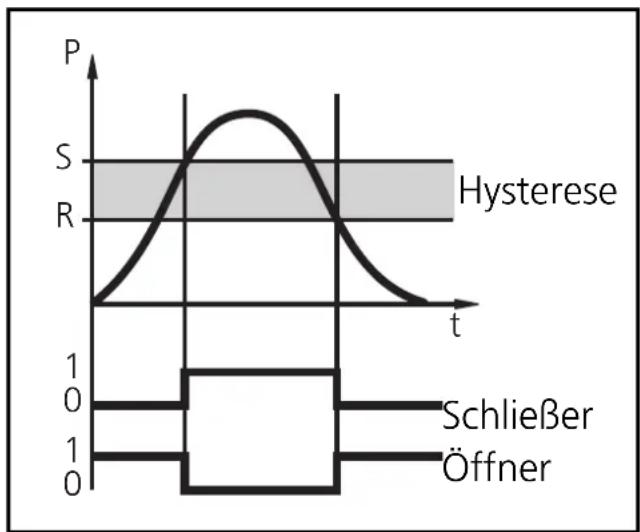

Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (S). Fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (R) erreicht ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.
line
| t | P | |-------|-------| | 0 | 0 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 1 | | 6 | 1 | | 7 | 1 | | 8 | 1 | | 9 | 1 | | 10 | 1 | | 11 | 1 | | 12 | 1 | | 13 | 1 | | 14 | 1 | | 15 | 1 | | 16 | 1 | | 17 | 1 | | 18 | 1 | | 19 | 1 | | 20 | 1 | | 21 | 1 | | 22 | 1 | | 23 | 1 | | 24 | 1 | | 25 | 1 | | 26 | 1 | | 27 | 1 | | 28 | 1 | | 29 | 1 | | 30 | 1 | | 31 | 1 | | 32 | 1 | | 33 | 1 | | 34 | 1 | | 35 | 1 | | 36 | 1 | | 37 | 1 | | 38 | 1 | | 39 | 1 | | 40 | 1 | | 41 | 1 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | 61 | 1 | | 62 | 1 | | 63 | 1 | | 64 | 1 | | 65 | 1 | | 66 | 1 | | 67 | 1 | | 68 | 1 | | 69 | 1 | | 70 | 1 | | 71 | 1 | | 72 | 1 | | 73 | 1 | | 74 | 1 | | 75 | 1 | | 76 | 1 | | 77 | 1 | | 78 | 1 | | 79 | 1 | | 80 | 1 | | 81 | 1 | | 82 | 1 | | 83 | 1 | | 84 | 1 | | 85 | 1 | | 86 | 1 | | 87 | 1 | | 88 | 1 | | 89 | 1 | | 90 | 1 | | 91 | 1 | | 92 | 1 | | 93 | 1 | | 94 | 1 | | 95 | 1 | | 96 | 1 | | 97 | 1 | | 98 | 1 | | 99 | 1 | | Note: The power values are not explicitly provided in the code, so they are calculated based on the formula 'P' and 't'. The 'Hysterese' label is positioned above the plot area.Einstellbereiche:
| Bestell-nummer | Schaltpunkt (S) | Rückschaltpunkt (R) | in Schritten von |
| PB5xx0 20 ... 400 bar 12 ... 392 | bar 4 bar | ||
| PB5xx1 | 12,5 ... 250 bar 7,5 ... 245 bar 2,5 bar | ||
| PB5xx2 | 5 ... 100 bar 3 ... 98 bar 1 bar | ||
| PB5xx3 | 1,25 ... 25 bar 0,75 ... 24,5 bar 0,25 bar | ||
| PB5xx4 | 0,5 ... 10 bar 0,3 ... 9,8 bar 0,1 bar | ||
| PB5xx6 | 0,125 ... 2,5 bar 0,075 ... 2,45 bar | 0,025 bar | |
| PB5xx7 | 0,05 ... 1,0 bar | 0,03 ... 0,98 bar 0,01 bar |
2. Betriebsmodi
Das Gerät verfügt über folgende Betriebsmodi: Run-Modus (normaler Arbeitsbetrieb), Display-Modus (Anzeige des Schaltpunkts / Rückschaltpunkts), Programmier-Modus (Einstellen des Schaltpunkts / Rückschaltpunkts).
Run-Modus:
Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und schaltet den Transistorausgang entsprechend der eingestellten Hysterese. Die LED-Kette zeigt den aktuellen Systemdruck an, die gelbe LED signalisiert den Schaltzustand des Ausgangs.
Display-Modus:
Das Gerät geht durch kurzen Druck auf die Taste "SET S" oder "SET R" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können Schaltpunkt und Rückschaltpunkt in 1%-Auflösung abgelesen werden:
- Kurzer Druck auf eine Taste zeigt für ca. 5s den zugehörigen Wert; danach geht das Gerät zurück in den Run-Modus.


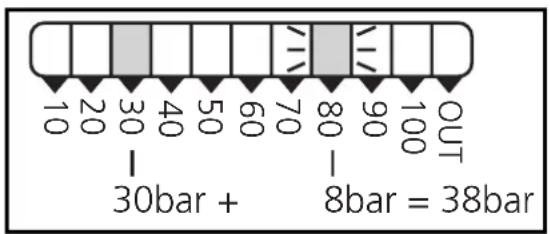

10 20 30 40 50 60 70 80 90 100 OUT 30bar + 8bar = 38bar


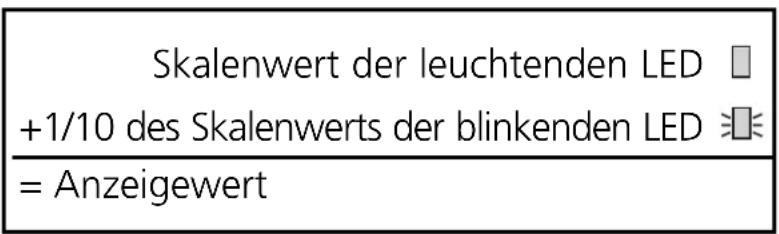

Skalenwert der leuchtenden LED +1/10 des Skalenwerts der blinkenden LED = AnzeigewertProgrammier-Modus:
Das Gerät geht in den Programmiermodus, wenn Taste "SET S" oder "SET R" 5s lang gedrückt wird. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.
Sie können den Schaltpunkt mit Hilfe der Taste "SET S" ändern und mit der Taste "ENTER S" bestätigen. Ebenso können Sie den Rückschaltpunkt mit Hilfe der Taste "SET R" ändern und mit der Taste "ENTER R" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.
3. Montage
Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.
Befestigen Sie den Drucksensor an einem entsprechenden Prozeßanschluß (s. Typaufkleber "Port Size").
4. Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:
| M12-SteckverbindungDC PNP |  |  |
| M12-SteckverbindungDC NPN |  |  |
| SS-SteckverbindungDC PNP |  |  |
Adernfarben bei ifm-Kabeldosen:
Schaltpunkt / Rückschaltpunkt erhöhen
| 1 |  Drücken Sie die SET S-Taste* und halten Sie sie fest, bis der gewünschte Schaltpunkt angezeigt wird.Sobald die Anzeige läuft, kann der Schaltpunkt erhöht werden (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). |  Nach 5s läuft die blinkende LED von links nach rechts. Nach Erreichen der LED 9 beginnt der Durchlauf wieder bei LED 0. Die stetig leuchtende LED wandert eine Position weiter.** | |
| 2 |  Drücken Sie kurz die ENTER S-Taste*(Bestätigung). | Der eingestellte Schaltpunkt wird wirksam; das Gerät geht in den Betriebsmodus. |
* Set R-Taste zum Einstellen des Rückschaltpunkts
Enter R-Taste zum Bestätigen der Einstellung für den Rückschaltpunkt Der Schaltpunkt (S) ist stets größer als der Rückschaltpunkt (R). Das Gerät nimmt Werte für R nicht an, wenn sie über S liegen.

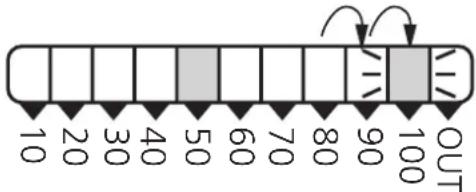

**Überlauf: Überschreiten blinkende und leuchtende LED den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.
Schaltpunkt / Rückschaltpunkt verringern
Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
Verriegeln / Entriegeln
Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie 10s lang die beiden Programmier-tasten. Die Anzeige verlischt kurzzeitig (= Bestätigung des Verriegelns / Entriegelns). Auslieferungszustand: Nicht verriegelt.
6. Inbetriebnahme / Betrieb
Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert.
Störanzeigen während des Betriebs: Alle LEDs blinken bei Kurzschluß.
- Technische Daten
| Betriebsspannung [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 ... 30 DCStrombelastbarkeit [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250Kurzschlußschutz, getaktet, verpolungssicher / überlastfest, Watchdog integriertSpannungsabfall [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Stromaufnahme [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 |
| Wiederholgenauigkeit [% vom Meßbereichsendwert]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < ± 0,25Schaltpunktgenauigkeit [% vom Meßbereichsendwert] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Temperatureinfluß [% vom Meßbereichsendwert/pro 10 K] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 ... +80im Temperaturbereich [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,2Bereitschaftsverzögerungszeit [s] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,2 |
| Werkstoffe in Kontakt mit Medium. . . . V2A (1.4305); Keramik; FPM (Viton) Gehäusewerkstoffe. . EPDM/X (Santoprene); FPM (Viton); NBR (Buna N); PA; PBTP (Pocan); PC (Macrolon); PTFE; V2A (1.4301)Schutzart PB5x00 ... PB5x07 IP 65 / IIISchutzart PB5x20 ... PB5x22 IP 67 / IIISchutzart PB5x23 ... PB5x27 IP 65* / IIIIsolationswiderstand [MΩ] > 100 (500 V DC)Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Schaltzyklen min. 100 MillionenUmgebungstemperatur [°C] -25 ... +80Mediumtemperatur [°C] -25 ... +80Lagertemperatur [°C] -40 ... +100EMVIEC 1000/4/2 ESD: 4 / 8 KVIEC 1000/4/3 HF gestrahlt: 10 V/mIEC 1000/4/4 Burst: 2 KVIEC 1000/4/6 HF leitungsgebunden: 10 V |
*Erhöhte Schutzart (IP 67) mit Zubehör (Bestell-Nr. E30038).

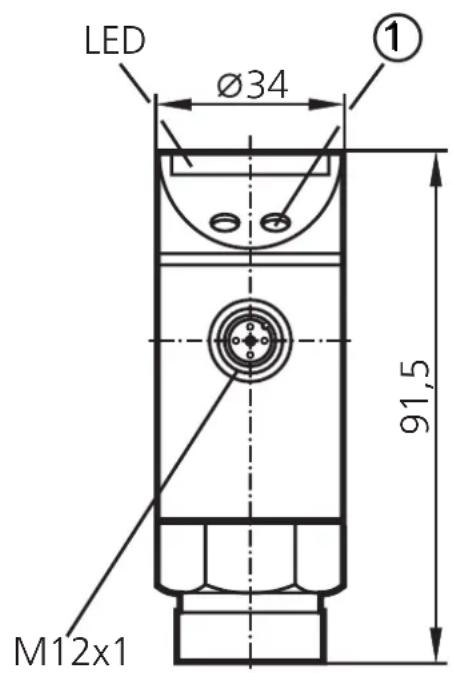

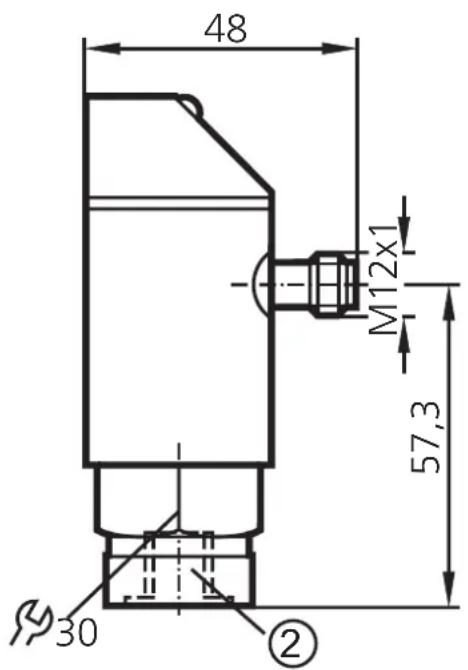

Maßzeichnung Scale drawing Dimensions

