Type de produit	Disque à tronçonner diamant
Marque	Silverline
Modèle	918528
Catégorie	Accessoire de scie (disque)
Diamètre du disque	115 mm
Alésage	22,23 mm
Vitesse maximale	13 000 tr/min
Type de segment	Fritté (diamants incrustés)
Matériau du disque	Acier allié
Usage prévu	Coupe de pierre nature, maçonnerie, agrégats
Type de coupe	À sec et humide
Compatibilité	Meuleuse d'angle avec arbre M14 ou M10 selon adaptateur
Poids	Environ 0,1 kg
Sécurité	Port obligatoire de lunettes, gants et protections auditives
Entretien	Nettoyer régulièrement les segments ; vérifier l'usure et les déformations
Stockage	Dans un endroit sec et à l'abri des chocs
Pièces détachées	Disque uniquement, non réparable
Informations générales	Notice disponible sur notice-facile.com

FOIRE AUX QUESTIONS - 918528 SILVERLINE

Comment installer le disque diamant sur ma meuleuse ?

Débranchez l'outil, puis installez le disque en respectant le sens de rotation indiqué. Utilisez la bride et l'écrou adaptés, et serrez avec la clé fournie. Consultez la notice de votre meuleuse pour plus de détails.

Puis-je utiliser ce disque pour couper du métal ?

Non, ce disque est conçu pour la pierre naturelle, la maçonnerie et les agrégats. Son utilisation sur du métal l'endommagerait et présenterait un danger.

Que faire si le disque chauffe excessivement en coupe à sec ?

Arrêtez la coupe et laissez le disque tourner à vide hors de la pièce pour le refroidir. Effectuez des pauses régulières et n'appliquez pas une pression excessive.

Comment savoir si le disque est usé et doit être remplacé ?

Vérifiez visuellement l'usure des segments diamantés. Si le diamètre a diminué de manière significative (ex : usure des segments jusqu'à l'acier) ou si des fissures apparaissent, remplacez immédiatement le disque.

Puis-je effectuer des coupes courbes avec ce disque ?

Non, ce disque est destiné uniquement aux coupes droites. Les coupes incurvées ou complexes peuvent casser le disque et provoquer des blessures graves.

Comment éviter la vitrification de la surface du disque ?

Si la surface devient lisse (vitrifiée), faites tourner le disque contre un matériau abrasif (ex : une brique) pour restaurer l'adhérence. Évitez les pressions excessives qui accélèrent ce phénomène.

Quel fluide utiliser pour la coupe humide ?

Utilisez de l'eau claire ou un fluide de refroidissement adapté aux disques diamant. Assurez-vous que le fluide circule correctement des deux côtés du disque pendant la coupe.

Le disque vibre pendant l'utilisation, que faire ?

Vérifiez que le disque est correctement monté et que l'arbre de la meuleuse n'est pas endommagé ou usé. Un montage incorrect ou un arbre voilé peut provoquer des vibrations dangereuses.

Puis-je utiliser ce disque sur une scie circulaire ?

Ce disque est conçu pour les meuleuses d'angle. Son utilisation sur une scie circulaire n'est pas recommandée sans adaptateur spécifique ; vérifiez la compatibilité des vitesses et de l'alésage.

Comment nettoyer le disque après utilisation ?

Utilisez une brosse métallique douce pour retirer les débris incrustés. Ne pas utiliser de produits chimiques agressifs. Séchez le disque avant de le ranger pour éviter la corrosion.

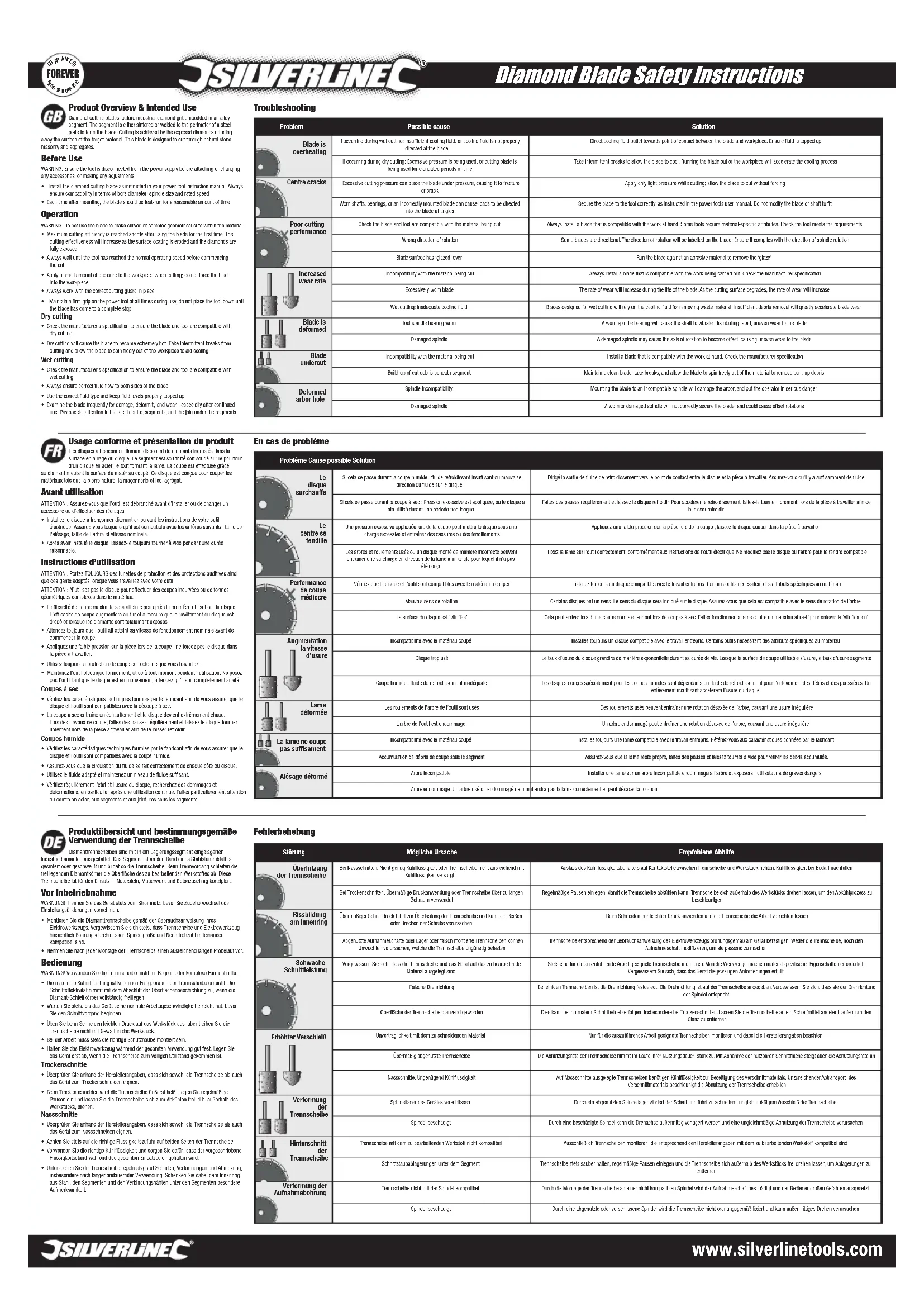

MODE D'EMPLOI 918528 SILVERLINE

Usage conforme et présentation du produit

Les disques à tronçonner diamant disposent de diamants incrustés dans la surface en alliage du disque. Le segment est soit fritté soit soudé sur le pourtour d'un disque en acier, le tout formant la lame. La coupe est effectuée grâce

au diamant meulant la surface du matériau coupé. Ce disque est conçu pour couper les matériaux tels que la pierre nature, la maçonnerie et les agrégats.

Avant utilisation

ATTENTION : Assurez-vous que l'outil est débranché avant d'installer ou de changer un accessoire ou d'effectuer des réglages. - Installez le disque à tronçonner diamant en suivant les instructions de votre outil électrique. Assurez-vous toujours qu'il est compatible avec les critères suivants : taille de l'alésage, taille de l'arbre et vitesse nominale. - Après avoir installé le disque, laissez-le toujours tourner à vide pendant une durée raisonnable.

Instructions d'utilisation

ATTENTION : Portez TOUJOURS des lunettes de protection et des protections auditives ainsi que des gants adaptés lorsque vous travaillez avec votre outil. ATTENTION : N'utilisez pas le disque pour effectuer des coupes incurvées ou de formes géométriques complexes dans le matériau. - L'efficacité de coupe maximale sera atteinte peu après la première utilisation du disque. L'efficacité de coupe augmentera au fur et à mesure que le revêtement du disque est érodé et lorsque les diamants sont totalement exposés. - Attendez toujours que l'outil ait atteint sa vitesse de fonctionnement nominale avant de commencer la coupe. - Appliquez une faible pression sur la pièce lors de la coupe; ne forcez pas le disque dans la pièce à travailler. - Utilisez toujours la protection de coupe correcte lorsque vous travaillez. - Maintenez l'outil électrique fermement, et ce à tout moment pendant l'utilisation. Ne posez pas l'outil tant que le disque est en mouvement, attendez qu'il soit complètement arrêté. Coupes à sec - Vérifiez les caractéristiques techniques fournies par le fabricant afin de vous assurer que le disque et l'outil sont compatibles avec la découpe à sec. - La coupe à sec entraîne un échauffement et le disque devient extrêmement chaud. Lors des travaux de coupe, faites des pauses régulièrement et laissez le disque tourner librement hors de la pièce à travailler afin de le laisser refroidir.

Coupes humide

• Vérifiez les caractéristiques techniques fournies par le fabricant afin de vous assurer que le disque et l'outil sont compatibles avec la coupe humide.
• Assurez-vous que la circulation du fluide se fait correctement de chaque côté du disque.
• Utilisez le fluide adapté et maintenez un niveau de fluide suffisant.
• Vérifiez régulièrement l'état et l'usure du disque, recherchez des dommages et déformations, en particulier après une utilisation continue. Faites particulièrement attention au centre en acier, aux segments et aux jointures sous les segments.

En cas de problème

Problème Cause possible Solution
	Si cela se passe durant la coupe humide : fluide refroidissant insuffisant ou mauvaise direction du fluide sur le disque	Dirigé la sortie de fluide de refroidissement vers le point de contact entre le disque et la pièce à travailler. Assurez-vous qu'il y a suffisamment de fluide.
	Si cela se passe durant la coupe à sec : Pression excessive est appliquée, ou le disque a été utilisé durant une période trop longue	Faites des pauses régulièrement et laissez le disque refroidir. Pour accélérer le refroidissement, faites-le tourner librement hors de la pièce à travailler afin de le laisser refroidir
	Une pression excessive appliquée lors de la coupe peut mettre le disque sous une charge excessive et entraîner des cassures ou des fendilllements	Appliquez une faible pression sur la pièce lors de la coupe ; laissez le disque couper dans la pièce à travailler
	Les arbres et roulements usés ou un disque monté de manière incorrecte peuvent entraîner une surcharge en direction de la lame à un angle pour lequel il n'a pas été conçu	Fixez la lame sur l'outil correctement, conformément aux instructions de l'outil électrique. Ne modifiez pas le disque ou l'arbre pour le rendre compatible
	Vérifiez que le disque et l'outil sont compatibles avec le matériau à couper	Installez toujours un disque compatible avec le travail entrepris. Certains outils nécessitent des attributs spécifiques au matériau
	Mauvais sens de rotation	Certains disques ont un sens. Le sens du disque sera indiqué sur le disque. Assurez-vous que cela est compatible avec le sens de rotation de l'arbre.
	La surface du disque est 'vitrifiée'	Cela peut arriver lors d'une coupe normale, surtout lors de coupes à sec. Faites fonctionner la lame contre un matériau abrasif pour enlever la 'vitrification'
	Incompatibilité avec le matériau coupé	Installez toujours un disque compatible avec le travail entrepris. Certains outils nécessitent des attributs spécifiques au matériau
	Disque trop usé	Le taux d'usure du disque grandira de manière exponentielle durant sa durée de vie. Lorsque la surface de coupe utilisable s'usure, le taux d'usure augmente
	Coupe humide : fluide de refroidissement inadéquate	Les disques conçus spécialement pour les coupes humides sont dépendants du fluide de refroidissement pour l'enlèvement des débris et des poussières. Un enlèvement insuffisant accélérera l'usure du disque.
	Les roulements de l'arbre de l'outil sont usés	Des roulements usés peuvent entraîner une rotation désaxée de l'arbre, causant une usure irrégulière
	L'arbre de l'outil est endommagé	Un arbre endommagé peut entraîner une rotation désaxée de l'arbre, causant une usure irrégulière
	Incompatibilité avec le matériau coupé	Installez toujours une lame compatible avec le travail entrepris. Référez-vous aux caractéristiques données par le fabricant
	Accumulation de débris de coupe sous le segment	Assurez-vous que la lame reste propre, faites des pauses et laissez tourner à vide pour retirer les débris accumulés.
	Arbre incompatible	Installer une lame sur un arbre incompatible endommagera l'arbre et exposera l'utilisateur à de graves dangers.
	Arbre endommagé Un arbre usé ou endommagé ne maufendra pas la lame correctement et peut désaver la rotation
