Caractéristiques techniques	Détecteur de fuites de gaz avec technologie de détection précise
Plage de détection	0 à 10 000 ppm
Type de gaz détecté	Gaz réfrigérants, gaz combustibles
Utilisation	Idéal pour la détection de fuites dans les systèmes de réfrigération et de climatisation
Alimentation	Fonctionne avec des piles rechargeables
Maintenance	Vérification régulière de l'état des capteurs et des piles
Sécurité	Conforme aux normes de sécurité pour l'utilisation en milieu professionnel
Informations générales	Appareil léger et portable, facile à utiliser sur le terrain

FOIRE AUX QUESTIONS - 3164 Testo

Comment allumer le Testo 3164 ?

Pour allumer le Testo 3164, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si le Testo 3164 ne s'allume pas ?

Vérifiez si les piles sont chargées et correctement installées. Si le problème persiste, remplacez les piles par des neuves.

Comment calibrer le Testo 3164 ?

Suivez les instructions du manuel d'utilisation pour effectuer une calibration. Assurez-vous d'utiliser des gaz de référence appropriés.

Quelle est la portée de détection du Testo 3164 ?

Le Testo 3164 peut détecter des fuites de gaz dans une plage de 0 à 10 000 ppm.

Que faire si je détecte une fuite de gaz ?

Évacuez immédiatement les lieux, ouvrez les fenêtres, et contactez les services d'urgence ou un professionnel qualifié.

Comment nettoyer le Testo 3164 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Ne plongez pas l'appareil dans l'eau et évitez les produits chimiques agressifs.

Le Testo 3164 est-il étanche ?

Le Testo 3164 n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Comment interpréter les résultats affichés par le Testo 3164 ?

Les résultats sont affichés en parties par million (ppm). Des valeurs élevées indiquent une concentration de gaz plus importante, ce qui nécessite une attention immédiate.

Comment changer les piles du Testo 3164 ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil, retirez les anciennes piles et insérez-en de nouvelles en respectant la polarité.

Y a-t-il une garantie pour le Testo 3164 ?

Oui, le Testo 3164 est généralement livré avec une garantie de 2 ans. Vérifiez les détails spécifiques sur le site du fabricant.

MODE D'EMPLOI 3164 Testo

Solutions de mesure pour les techniques frigorifiques. Solution complète pour la mise en service et l’entretien des installations frigorifiques et pompes à chaleur. Nouveau : désormais avec App et Bluetooth.2 2 2 2 Les tâches sont extrêmement variées dans le secteur de la construction d’installations frigorifiques. Celles-ci vont de l’étude de projets à la maintenance des installations frigorifiques et de climatisation ou des pompes à chaleur, en passant par leur installation. Pour qu’une installation fonctionne comme prévu, les pressions, températures et éventuels surchauffes ou sous- refroidissements du système doivent être contrôlés. Pour que ces paramètres permettent de tirer des conclusions fiables sur la sécurité et l’efficacité de l’installation, des aides au montage analogiques ne suffisent pas. Celles-ci n’enregistrent en effet que les haute et basse pressions d’une installation frigorifique. Un appareil de mesure supplémentaire est nécessaire pour chaque autre mesure. Des manipulations compliquées, les pertes de temps lors des mesures et de trop larges marges d’interprétation lors de la consultation des résultats de mesure sont la cause d’installations réglées de manière inefficace et de coûts supplémentaires pour les clients. Les aides au montage digitales de testo vous aident à éviter ces problèmes. Un seul appareil enregistre les paramètres les plus divers : Ces aides mesurent rapidement et aisément les valeurs de pression et de température ou procèdent à un contrôle d’étanchéité par compensation de température. Il est ensuite possible d’enregistrer et d’évaluer les données sur PC ou encore d’imprimer un protocole de mesure directement sur site. Presque tous les fluides frigorigènes courants sont enregistrés dans les appareils correspondants. Aides au montage digitales avec App et Bluetooth La connexion à l’App via Bluetooth est le point fort des nouvelles aides au montage testo550 et testo557. Les utilisateurs bénéficient ainsi de nouvelles possibilités pour travailler encore plus rapidement et confortablement, et donc efficacement, avec leurs appareils de mesure du froid digitaux. L’App permet ainsi, p.ex., de consulter les données de mesure directement sur un Smartphone ou une tablette, mais aussi de finaliser et d’envoyer les protocoles de mesure directement sur site. L’App permet également de mettre à jour la liste des fluides frigorifiques enregistrés. Une nouvelle génération plus performantes Les dernières venues – testo549, testo550 et testo557 – convainquent par des performances plus élevées : La plage de pression a été augmentée à 60bar et l’autonomie a été étendue à 250 heures ; 60 fluides frigorigènes courants sont également désormais enregistrés dans l’appareil. Un cadre métallique autour de l’écran rend ces appareils plus robustes que jamais. Les compétences de testo dans le secteur des techniques frigorifiques. Nouvelle génération. Solution complète pour la mise en service et l’entretien des installations frigorifiques et pompes à chaleur. testo 549, testo550, testo557, testo570

NOUVEAU NOUVEAU NOUVEAU3 3

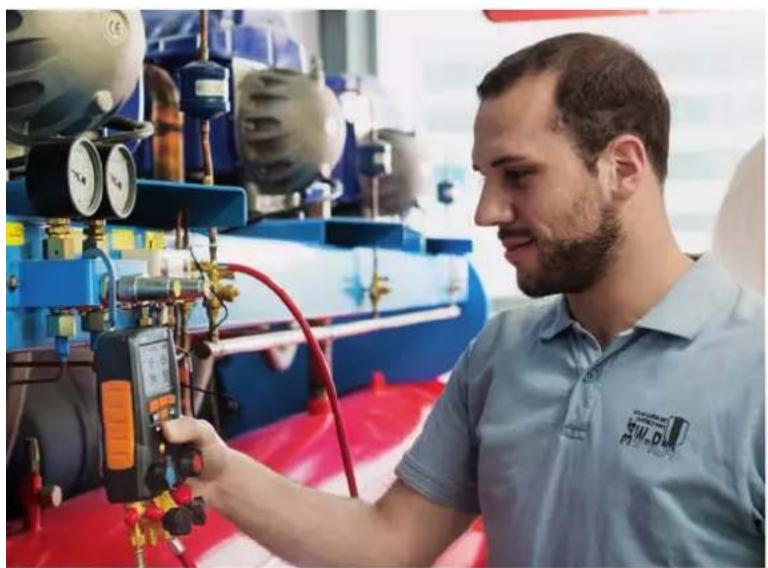

App et Bluetooth Pour un travail plus confortable et plus efficace.4 4 Des mesures digitales pour un travail efficace. Procédez aux contrôles nécessaires sur vos installations frigorifiques rapidement et en toute sécurité grâce aux aides au montage digitales. testo 549, testo550, testo557, testo570 Les techniques digitales ont désormais fait leur entrée dans de nombreux domaines de la vie courante. Les spécialistes du froid ne sont évidemment pas en reste. Cependant, les aides au montage analogiques restent fortement répandues dans le secteur des techniques frigorifiques. Selon de nombreuses études, réalisées e.a. par l’organisation fédérale américaine «Energy Star», les techniques de mesure analogiques sont la cause de jusqu’à 74% d’erreurs lors du réglage d’installations frigorifiques.* En effet, ces techniques sont peu précises ; de plus, leur manipulation est complexe et requiert une interprétation des résultats de mesure par l’utilisateur. Avec les aides au montage digitales, vous êtes outillé pour tous les défis du quotidien dans le secteur du froid. Différents paramètres d’exploitation peuvent être mesurés avec un seul appareil. Il est ainsi possible d’obtenir à tout moment en temps réel une vue d’ensemble globale sur l’état d’une installation frigorifique ou d’une pompe à chaleur. Au total, des résultats de mesure sûrs et les installations frigorifiques réglées efficacement en résultant permettent d’économiser jusqu’à 12.5% d’énergie* – et vous avez besoin de nettement moins de temps. *Source: www.energystar.gov Mesure extrêmement précise du vide : testo557 avec sonde externe.250 h

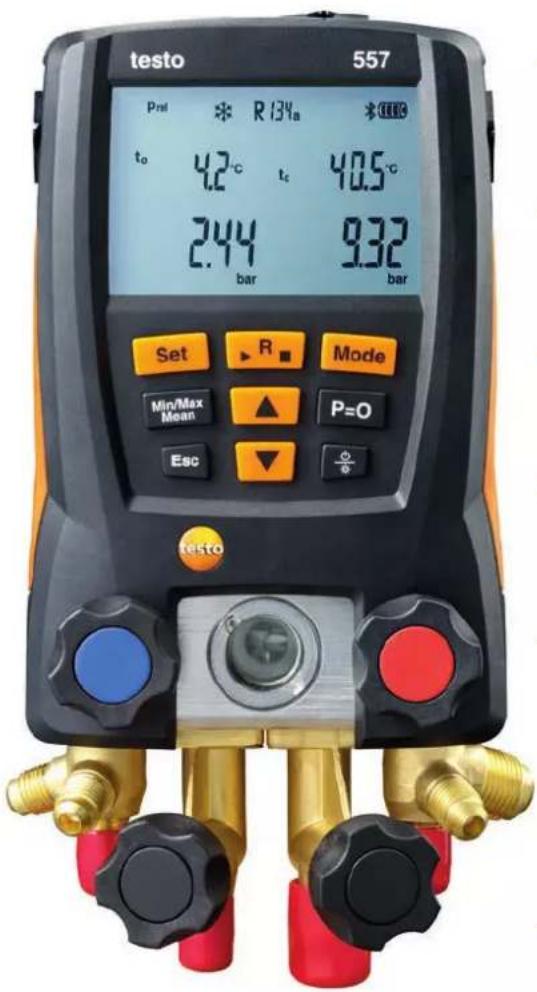

App «Efficacité» comprise: testo 550 et testo557. L’App et le Bluetooth vous permettent de procéder à vos mesures de manière confortable et efficace. App et Bluetooth Analyse et documentation confortables, ainsi que mise à jour des fluides frigorigènes directement sur site. Manipulation plus simple Utilisation encore simplifiée pour un contrôle encore plus rapide des mesures. Mesures extrêmement précises Nouvelle sonde externe pour des mesures extrêmement précises du vide. Plage de pression étendue Performances accrues grâce à une plage de pression étendue jusqu’à 60bar. Fluides frigorigènes enregistrés 60 fluides frigorigènes courants enregistrés dans l’appareil, sélection de favoris possible. Grâce à leur App accessible via Bluetooth, les testo550 et 557 vous offrent de nouvelles possibilités efficaces pour l’analyse et la documentation. Avec cette App, vous consultez les données de mesure confortablement sur votre Smartphone ou votre tablette. Vous pouvez également finaliser et envoyer des protocoles de mesure directement sur site. La liste des fluides frigorigènes enregistrées peut être mise à jour dans l’App. Vous pouvez en outre sélectionner les fluides frigorigènes les plus importants – pour un accès rapide à vos favoris. Grâce à l’aide au montage digitale testo557, de nombreux utiles deviennent inutiles dans le secteur du froid et sont remplacés par un seul outil – extrêmement précis qui plus est. Comparativement au nouveau testo550, cette nouvelle aide au montage digitale est dotée d’un bloc de vannes à 4 voies pour un travail rapide, sûr et efficace lors des mises en service, activités de service et entretien. Une autre particularité vient de la nouvelle sonde externe particulièrement précise de la testo557, garante de prestations encore plus fiables. Autonomie plus longue des piles Autonomie étendue à 250 heures. Boîtier plus robuste Nouveau boîtier plus stable et cadre métallique autour de l’écran – pour une protection fiable contre les chocs.6 6 Efficace et professionnelle. Les aides au montage idéales pour chaque App. Encore plus efficace grâce à son App et sa connexion Bluetooth. testo 549, testo550, testo557, testo570Mesure intégrée de la températureEtendue de mesure de pression HP/BP identiqueBloc de vannes à 4 voiesPrécision de mesure– PressionMémoire interne, documentation testo549 L’appareil de mesure idéal pour les mesures de pression et de température précises pour les activités générales de service. (jusqu’à 2 sondes de température)0.5%fsjusqu’à 60bar

Analogique > 1%fsen fonction du produit

Mise à jour des fluides frigorigènes par le clientMesure automatique de la pression absolueMode «Pompe à chaleur»Contrôle d’étanchéité par compensation de la temp.Mesure du vide Indication

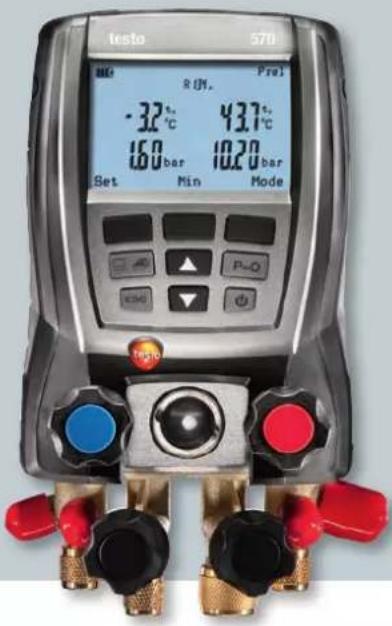

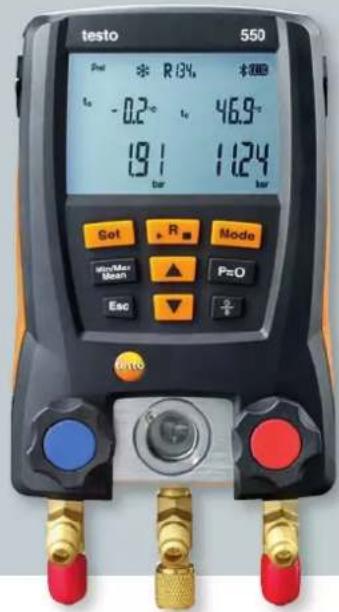

testo570 Pour toutes les activités exigeantes, telles que l’analyse des erreurs. testo550 Mesure précise et confortable de la pression et de la température, avec App et Bluetooth. (jusqu’à 2 sondes de température) 0.5%fs jusqu’à 60bar

0.5%fs jusqu’à 50bar (jusqu’à 3 sondes de température)

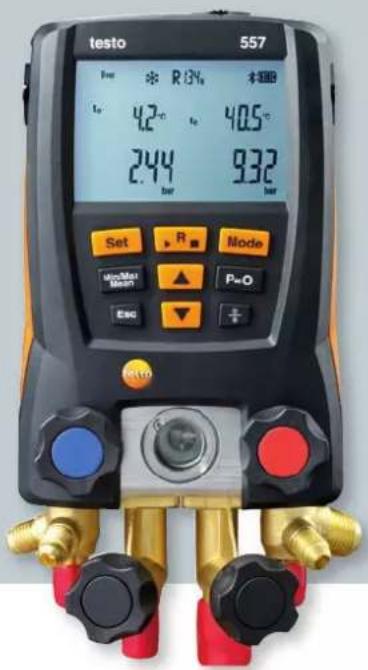

testo557 Mesure extrêmement précise du vide et bloc de vannes à 4 voies pour les mises en service et activités générales de maintenance, avec App et Bluetooth. 0.5%fs jusqu’à 60bar (jusqu’à 2 sondes de température)

précis et robuste Indication

extrêmement précise grâce à une sonde externe possible sur site via l’App

possible sur site via l’App

O), R744 (uniquement dans l’étendue de mesure admissible jusqu’à 50bar), R1234yf Mise à jour des fluides frigori- gènes possibles9 9 Type de sonde Sonde à pince pour les mesures de température sur des tuyaux d’un diamètre de 6 à 35mm; CTN Sonde à pince pour les mesures de température sur des tuyaux d’un diamètre de 6 à 35mm; CTN; avec câble de 5m. Sonde pour tuyau avec Velcro pour tuyaux d’un diamètre de max. 75mm; Tmax. +75°C, CTN, câble fixe étiré: 1.5m Dimensions Tube de sonde / Pointe du tube de sonde Etendue de mesure -40 ... +125°C -40 ... +125°C -50 ... +70°C Précision ± 1°C (-20 ... +85°C) ± 1°C (-20 ... +85°C) ± 0.2°C (-25 ... +70°C) ± 0.4°C (-50 ... -25.1°C)

Sondes d’ambiance Sondes de contact 115mm 50mm Ø 5mm Ø 4mm Accessoires Réf. Accessoires pour l’appareil de mesure Mallette de transport pour de nombreux accessoires Accessoires pour testo570 Pince ampèremétrique pour les mesures de consommation de courant sur les compresseurs, avec étendue de mesure variable Sonde de pression d’huile pour le contrôle du niveau d’huile dans le compresseur Bloc d’alimentation; 5 VDC; 500mA; avec connecteur euro; 100-250VAC; 50-60Hz Câble de transfert de données USB; appareil – PC Logiciel «EasyKool» avec gestion des données de mesure; câble de données USB incl. Imprimante rapide testo avec interface IRDA et infrarouge sans fil; 1 rouleau de papier thermique et 4 piles Mignon Câble de connexion pour testo552

Réf. Sonde de contact étanche à l’eau pour surfaces planes ; CTN ; câble fixe étiré de 1.2m Sonde pour tuyau (CTN) pour tuyaux d’un diamètre de 5 à 65mm ; câble fixe étiré de 1.2m -50 ... +150°C Etendue de mesure continue : +125°C, brièvement +150°C (2 minutes) -50 ... +120°C ± 0.5%v.m. (+100 ... +150°C) ± 0.2°C (-25 ... +74.9°C) ± 0.4°C (étendue restante) ± 0.2°C (-25 ... +80°C)

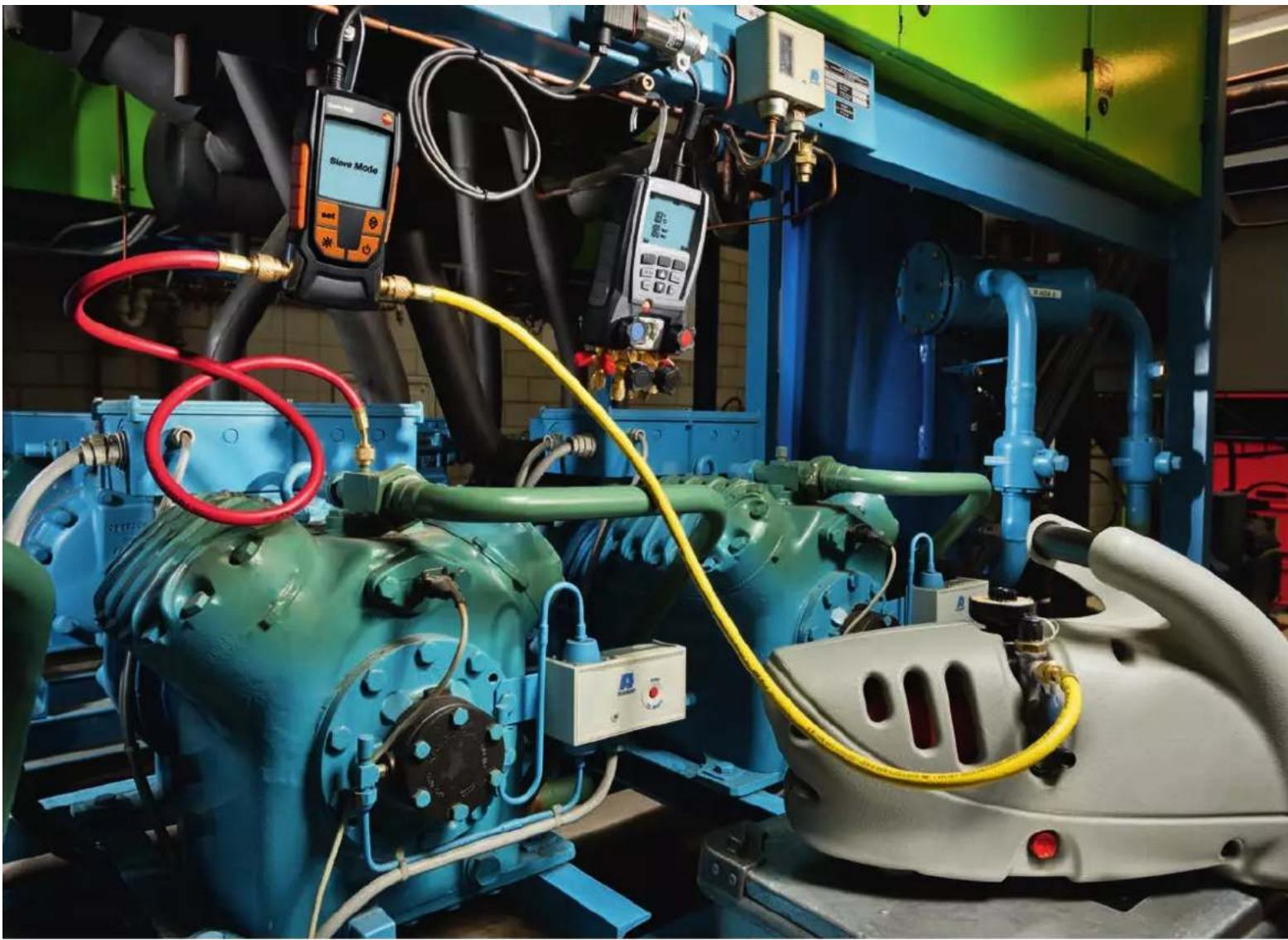

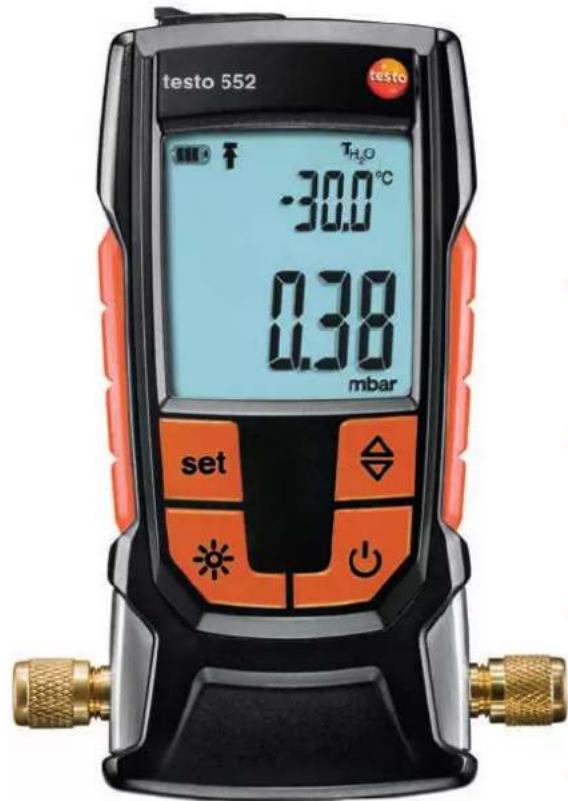

115mm 50mm Ø 5mm Ø 6mm10 10 10 10 Concentrez-vous sur l’entretien de vos installations frigorifiques. Pas de vos appareils de mesure. testo 552 – Mesure du vide garantissant une production efficace de vide avec un capteur ne nécessitant aucun entretien. Système de suspension Crochet rabattable robuste pour une fixation aisée du testo552, p.ex. aux canalisations. Raccord MiniDin Raccord MiniDin pour la connexion à l’aide au montage digitale testo570 au moyen d’un câble de connexion (0554 5520). Affichage d’état des piles Le testo552 est alimenté en courant par deux piles AA courantes, lui garantissant une autonomie de jusqu’à 2400 heures (100 jours de fonctionnement continu). Températures Température d’évaporation de l’eau (H

• O), température ambiante et différence de température DeltaT. Pression absolue Affichage détaillé de la valeur de pression absolue mesurée. Eclairage de l’écran Permet de consulter les valeurs même dans l’obscurité. testo552 Le testo552 est un vacuomètre digital utilisé pour la production de vide dans les pompes à chaleur et installations frigorifiques. Celui-ci fournit des informations extrêmement précises sur le taux de déshumidification d’une installation et sur l’absorption de substances étrangères (telles que les huiles et gaz étrangers). Le testo552 est le seul vacuomètre digital dont le capteur de pression absolue ne nécessite plus aucun entretien, et ce, contrairement aux autres technologies de capteurs. Celui-ci fournit cependant des valeurs de mesure extrêmement précise en permanence. Grâce à l’autonomie de jusqu’à 2400 heures obtenues avec deux piles AA courantes, le testo552 peut être utilisé 100 jours en continu sans qu’aucun remplacement des piles ne soit nécessaire. Sa conception robuste le rend apte aux utilisations quotidiennes et le protège contre la saleté et l’eau.11 11 11 Pour enregistrer, imprimer ou documenter les données de mesure au format électronique, le testo552 peut être connecté à la testo570 grâce à un câble de connexion. Ceci est également possible pendant plusieurs jours pour des mesures de longue durée. Cadence de mesure 0.5sec. Raccords - 2 × 7/16" UNF - 1 × MiniDin (testo 570) Enregistreur de valeurs de mesure 1 × capteur de pression absolue Données techniques du testo552 Résolution – Vide 0.01hPa / 10microns Précision – Vide 0 p. 1
• .33hPa / 0 p. 1000
• microns: jusqu’à ±10microns 0 p. 200
• hPa / 0 p. 1500
• 00microns: ± 0.3%fs = ± 0.6hPA 200 p. 1100
• hPa / 150000 80 microns: ± 0.3%fs = ± 3.3hPa Etendue de mesure – Vide 1100 - 0mbar / 825080 - 0micron Surcharge du capteur absolue: 6bar / 87 psi (relative: 5bar / 72 psi) Température de service -20…50°C / -4…122 °F Durée de vie des piles 2400h (2 × AA) (env. 130h lorsque l’éclairage d’arrière-plan est activé) Indice de protection IP 42 Paramètres mmHg, Torr, mbar, hPa, micron, inH p. 8250

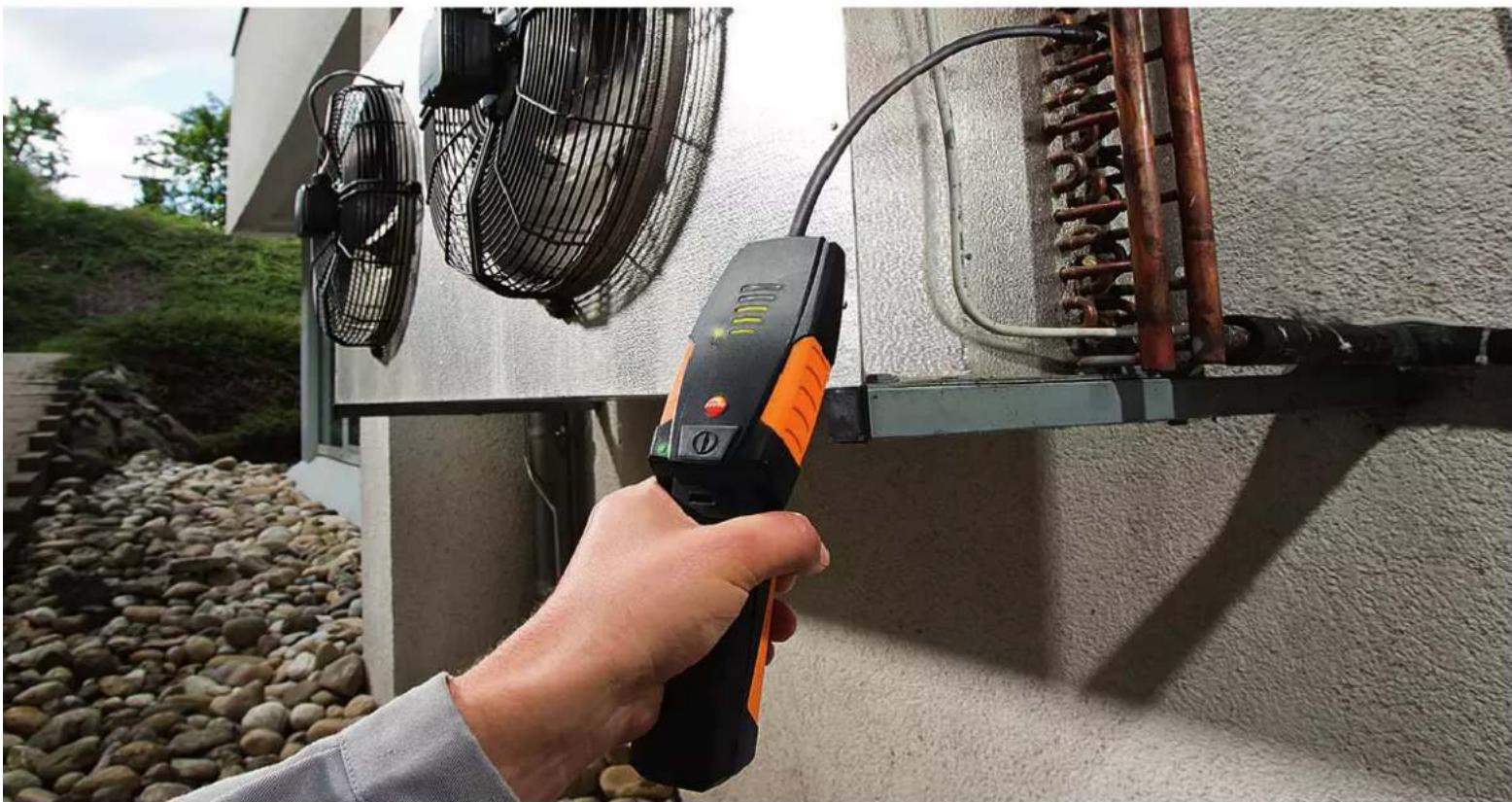

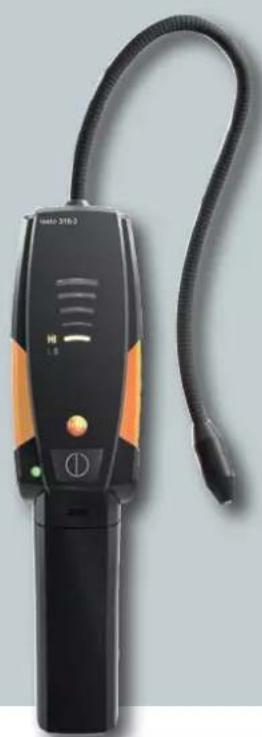

0, inHg, Pa12 12 Détecter aisément toutes les fuites. testo 316-3 et testo316-4– Des détecteurs de fuites pour tous les fluides frigorigènes courants. testo 316-3, testo316-4 Les fuites sur des installations frigorifiques peuvent avec de graves conséquences. La puissance frigorifique requise n’est plus disponible et, dans le pire des cas, les compo- sants de l’installation peuvent être endommagés. Sans parler des dégâts environnementaux et des coûts pour le client. Des instruments de mesure rapides et fiables sont indis- pensables pour détecter même les plus petites fuites. Le testo316-3 est un détecteur de fuites polyvalent. Grâce à sa grande sensibilité de 4 g/a, il détecte même les plus petites fuites. Autre grande qualité : il peut aisément être utilisé d’une seule main. Une alarme optique et acoustique veille également à ce que vous ne passiez à côté de rien. Le testo316-4 est recommandé pour les Apps les plus exi- geantes. Ce détecteur de fuites est extrêmement sensible (3 g/a) et dispose en outre d’une fonction d’indication à ai- guille détectant les fuites maximales sur les installations. Un contrôle permanent des capteurs garantit également un tra- vail rapide et sûr. Grâce à la tête spéciale de son capteur, le testo316-4 peut également être utilisé sur les installations frigorifiques utilisant de l’ammoniac.13 13 testo316-4 Le détecteur de fuites professionnel. testo316-3 Le détecteur de fuites polyvalent. Fluides frigorigènes détectables Sensibilité (généralité) 3 g/a R134, R22, R404a, H2 et tous les fluides frigorigènes courants tels que les HCFC, HFC et PFC 4 g/a R-22, R134a, R-404A, R-410A, R-507, R438A et tous les HCFC, HFC et PFC

-20 … +50°C Accumulateur rechargeable (NiMh) 6 h de fonctionnement continu Piles 2 × D 16 h de fonctionnement continu Semi-conducteur sensible au gaz Jusqu’à 2 ans Diode chauffée

80 - 100 h (soit 1 an)

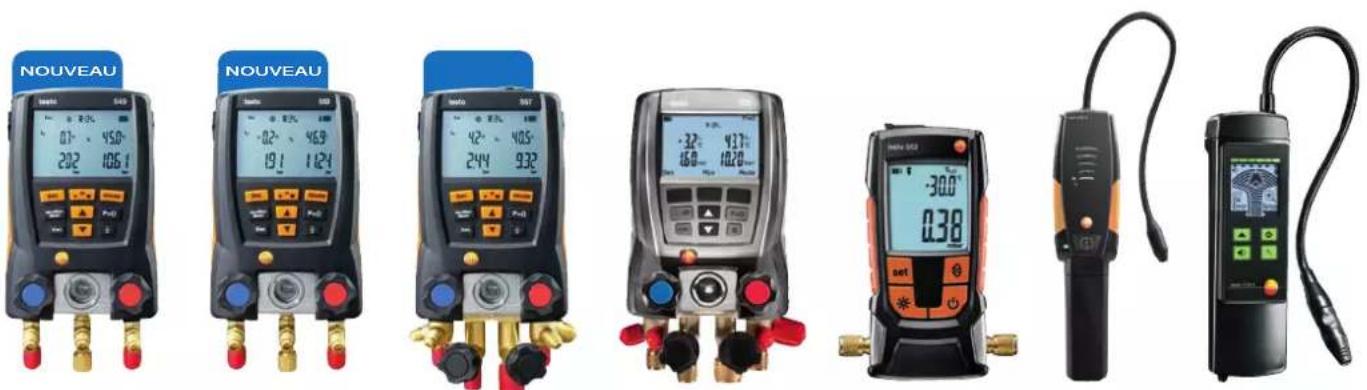

Alimentation en courant Durée de vie des piles Capteur Durée de vie du capteur Remplacement aisé du capteur par l’utilisateur Alarme optique Alarme sonore Filtre de protection contre la saleté Raccord pour écouteurs (pour les environnements bruyants) Indicateur (fuites maximales) Sensibilité (EN 14624:2012) 1,5 g/a1 g/a14 14 Appareils destinés aux frigoristes professionnels. Sélection d’appareils de mesure pour toutes les exigences des techniques frigorifiques. Aperçu du produit Aide au montage digitale testo570 pour une analyse complète des erreurs La testo570 offre tout ce dont vous avez besoin pour votre utilisation sur les installations frigorifiques et les pompes à chaleur. L’enregistreur de données remplace les étapes manuelles et, grâce à la commande facile, vous pouvez effectuer des mesures continues sans problème. bar °C °F psi hPa kPa MPa inch

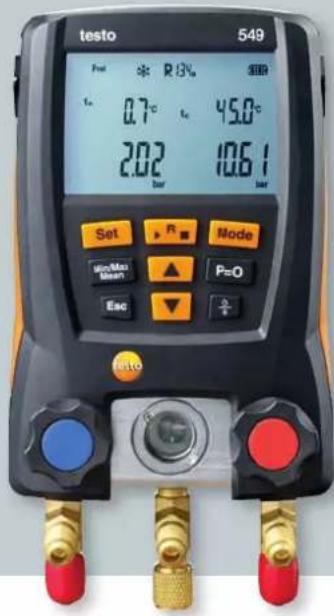

micron Aide au montage digitale testo549 pour toutes les activités de service Le robuste bloc de vannes métallique à 2 voies de la testo549, doté de trois raccords et trois supports de tuyaux, permet de travailler rapidement et facilement. Ce boîtier robuste et le cadre métallique autour de l’écran protège l’appareil de manière fiable contre les chocs. Vacuomètre testo552 pour la vidange des pompes à chaleur et installations frigorifiques Le vacuomètre digital testo552 fournit des informations extrêmement précises sur le taux de déshumidification d’une installation et sur l’absorption de substances étrangères (telles que les huiles et gaz étrangers). hPa micron Aide au montage digitale testo557 pour la mise en service et les activités de service, avec App et Bluetooth. Un outil robuste pour toutes les mesures sur les installations frigorifiques ou pompes à chaleur, avec bloc de vannes à 4 voies, possibilités de raccordement supplémentaires et sonde externe pour des mesures extrêmement précises du vide. L’App et la connexion Bluetooth permettent une surveillance rapide et facile et l’établissement de rapports sur site. bar °C °F psi hPa kPa MPa inch

micron Aide au montage digitale testo550 pour toutes les activités de service, avec App et Bluetooth. Bloc de vannes métallique robuste à 2 voies avec trois raccords et trois supports pour tuyaux. L’App et la connexion Bluetooth permettent une surveillance rapide et facile et l’établissement de rapports sur site. Ce boîtier robuste et le cadre métallique autour de l’écran protège l’appareil de manière fiable contre les chocs. bar psi °C/°F MPa kPa bar psi °C/°F MPa kPa15 15 °C %HR Caméra thermique (p.ex. testo870) pour une détection rapide et fiable des anomalies thermiques et points faibles des murs, échangeurs thermiques, compresseurs, etc. Grâce à une procédé d’imagerie sans contact, vous trouvez rapidement les ponts thermiques, p.ex., sur les parois de chambres froides, contrôlez les niveaux de remplissages des collecteurs de fluides frigorigènes ou échangeurs thermiques ou contrôlez la température des boîtiers des compresseurs.

Enregistreur de données (p.ex. testo 175-T3) Pour la documentation aisée des températures de plusieurs points de mesure. Pour contrôler le bon fonctionnement des installations frigorifiques, il est nécessaire de mesurer et documenter les températures des canalisations montantes et descendantes, ainsi que la température ambiante. Il est ainsi, p.ex., possible de déterminer rapidement si les portes d’une chambre froide sont restées ouvertes excessivement longtemps et si, par conséquent, le refroidissement est insuffisant. °C %HR Thermomètres à infrarouges (p.ex. testo835-T1) Pour des mesures sans contact des températures superficielles. Convient tant pour des contrôles rapides et efficaces des température, p.ex. au niveau des parois des chambres froides, que pour la détection d’erreurs sur les installations de climatisation, comme –p.ex.– sur les échangeurs de chaleur à plaques, les boîtiers des compresseurs ou les séchoirs à filtre. Détecteur de fuites testo316-4 Le détecteur de fuites professionnel Le testo316-4 est un détecteur de fuites rapide et fiable pour tous les fluides frigorigènes courants. Le capteur est contrôlé en permanence et affiche tout dysfonctionnement ou encrassement à l’écran. L’indicateur à aiguille vous permet également de détecter les fuites maximales. g/a

Thermomètres (p.ex. testo 922) dotés de différentes sondes de température pour la mesure des températures de contact, ambiantes et à cœur. Peu importe que vous souhaitiez connaître la température de la canalisation d’air chaud d’une installation frigorifique, la température ambiante d’une chambre froide ou la température à cœur de marchandises stockées dans une chambre froide, les thermomètres de testo mesurent tout cela et bien plus encore, avec une précision extrême. g/a Détecteur de fuites testo316-3 Le détecteur de fuites polyvalent Le testo316-3 est un détecteur de fuites fiable pour les fluides frigorigènes et ne peut manquer dans l’équipement des professionnels du froid. Il détecte même les plus petites fuites grâce à sa sensibilité élevée de 4 g/a et satisfait ainsi aux prescriptions de l’ordonnance sur les gaz F, ainsi que les normes courantes SAE J1627 et EN14624:2012.Techniques frigorifiques testo Kaelte-CHF_2982-2013-02/oa/I/06.2015Sous réserve de modifications, même techniques. www.testo.ch Kits de commande. Composés pour vous. testo549 testo 549; aide au montage digitale pour installations frigorifiques et pompes à chaleur ; avec piles et protocole d’étalonnage Réf. 0560 0550 Kit testo570-1 Aide au montage digitale testo570 ; avec piles, protocole d’étalonnage et sonde à pince. Réf. 0563 5701 testo316-3 testo 316-3 ; détecteur de fuites pour HCFC, HFC, PFC; avec tête de capteur, mallette de transport, protocole d’étalonnage, piles et filtre. Réf. 0563 3163 testo316-4 Kit testo316-4 ; détecteur de fuites pour HCFC, HFC, PFC, H2 ; avec tête de capteur KM, mallette, bloc d’alimentation et écouteurs. Réf. 0563 3164 testo552 Vacuomètre garantissant une production efficace du vide avec capteur ne nécessitant aucun entretien. Réf. 0560 5520 Kit testo557 Kit testo557 ; aide au montage digitale avec Bluetooth pour la mise en service, les activités de service et l’entretien ; avec 2 sondes à pince, capteur de vide externe, piles, mallette et protocole d’étalonnage Réf. 0563 1557 Kit testo570-2 Aide au montage digitale testo570 ; avec 2 sondes à pince, mallette de transport, logiciel, câble de données USB, bloc d’alimentation, protocole d’étalonnage et piles. Réf. 0563 5702 Kit testo550 Kit testo550 ; aide au montage digitale avec Bluetooth pour installations frigorifiques et pompes à chaleur ; avec 2 sondes à pince, piles, mallette et protocole d’étalonnage Réf. 0563 1550 testo AG Isenrietstrasse 32 8617 Mönchaltorf T: [phone] F: [phone] E: [e-mail]
