Type de produit	Télévision Plasma
Taille de l'écran	60 pouces (152 cm)
Résolution	1080p (1920 x 1080)
Connectivité	HDMI, USB, Composite, Composante, Péritel, Audio optique, CI+
Alimentation	100-240 V, 50/60 Hz
Consommation électrique	Environ 250 W (selon les réglages)
Poids (avec pied)	Environ 30 kg
Dimensions (avec pied)	Environ 1385 x 875 x 330 mm
Norme VESA	400 x 400 mm
Formats audio supportés	MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Fonctions principales	Télétexte, Guide des programmes, Liste des chaînes, Contrôle parentale, SIMPLINK (HDMI-CEC)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter produits chimiques et liquides
Sécurité	Ne pas exposer à l'humidité, à la chaleur ; utiliser un support mural agréé ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Contactez le centre de services agréé LG pour les réparations ; pas de pièces disponibles en ligne
Informations générales	Télévision plasma 60 pouces avec certificat DivX, Dolby Digital Plus, et fonctionnalités multimédia USB

FOIRE AUX QUESTIONS - 60PN6506 LG

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord le capteur de la télécommande sur la TV et assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur. Ensuite, contrôlez les piles : elles doivent être insérées avec les bonnes polarités (⊕ sur ⊕, ⊖ sur ⊖) et ne pas être usagées. Si le problème persiste, remplacez les piles par des neuves.

Pourquoi l'image est-elle absente ou l'écran est-il noir ?

Assurez-vous que la TV est allumée et que le cordon d'alimentation est correctement branché sur la prise murale. Vérifiez également la prise en branchant un autre appareil. Si le problème persiste, vérifiez les paramètres de source d'entrée.

La TV s'éteint toute seule, que faire ?

Cela peut être dû à une minuterie de veille automatique activée dans les réglages de l'heure. Vérifiez également l'option 'Veille auto.' dans le menu. Si aucun signal n'est reçu, la TV s'éteint automatiquement après 15 minutes d'inactivité.

Comment connecter un PC à la TV via HDMI ?

Utilisez un câble HDMI pour relier le PC à l'un des ports HDMI de la TV. Si le message 'Aucun signal' s'affiche, allumez/éteignez la TV avec la télécommande, reconnectez le câble ou redémarrez le PC. Assurez-vous que la résolution de sortie du PC est compatible (1080p recommandé).

Comment nettoyer l'écran de la TV ?

Coupez l'alimentation et débranchez la TV. Essuyez délicatement l'écran avec un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau ou un détergent doux dilué, puis essuyez immédiatement avec un chiffon sec. N'utilisez jamais de produits chimiques, d'alcool ou de chiffons abrasifs.

Quelle est la norme VESA pour le support mural ?

La norme VESA pour le modèle 60PN6506 est de 400 x 400 mm avec des vis M6. Utilisez uniquement un support mural agréé par LG et respectez les instructions d'installation pour éviter tout risque de chute.

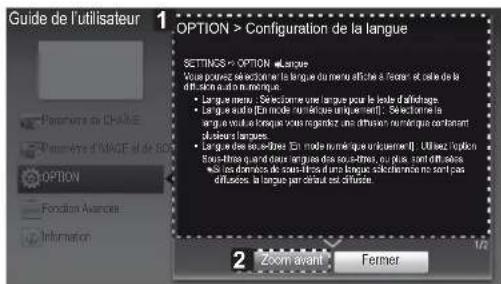

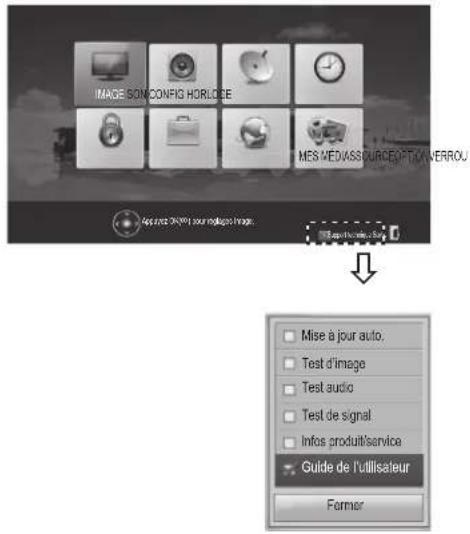

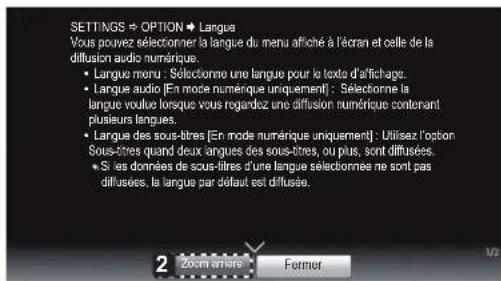

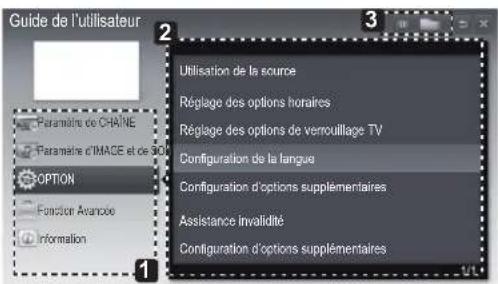

Comment accéder au guide de l'utilisateur intégré ?

Appuyez sur la touche SETTINGS de la télécommande, puis sélectionnez la touche ROUGE pour accéder aux menus Support technique. Utilisez les touches de navigation pour choisir 'Guide de l'utilisateur' et appuyez sur OK.

Que faire si l'image affiche des points noirs ou lumineux ?

Les écrans plasma haute technologie comportent des millions de pixels. Il est normal d'observer de minuscules points noirs ou lumineux (rouge, bleu, vert) qui n'affectent pas les performances. Ce phénomène n'est pas couvert par la garantie.

Comment installer une antenne ou un satellite ?

Connectez un câble RF (75 Ω) de l'antenne ou de la parabole au port ANTENNE / SATELLITE de la TV. Pour une meilleure réception, orientez correctement l'antenne. Utilisez un amplificateur si nécessaire. Les câbles et convertisseurs ne sont pas fournis.

Puis-je lire des fichiers DivX sur cette TV ?

Oui, la TV est certifiée DivX Certified et peut lire des vidéos DivX jusqu'en 1080p. Pour lire du contenu DivX à la demande (VOD), vous devez enregistrer l'appareil via le menu de configuration. Rendez-vous sur vod.divx.com pour obtenir le code d'enregistrement.

MODE D'EMPLOI 60PN6506 LG

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

10 Assemblage et préparation

10 Déballage 13 Achat séparé 14 Pièces et boutons 15 Soulever et déplacer la TV 16 Installation sur une table 17 Fixation du support mural

Maintenance

20 Nettoyage de votre TV 20 - Écran, cadre, boîtier et support 20 - Cordon d'alimentation

Vertissement

• Si vous ignorez ces messages d'avertissement, vous risquez d'être gravement blessé, de provoquer un accident ou d'entraîner la mort.

- Si vous ignorez ces messages de sécurité, vous risqueriez de vous blesser légèrement ou d'endommager le produit.

- Les remarques vous aident à comprendre et à utiliser le produit en toute sécurité. Veuillez lire attentivement les remarques avant d'utiliser le produit.

Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les licences, consultez le site www.lg.com.

DOLBY DIGITAL PLUS

Fabriqué sous licence de Dolby Laboratories. Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques, déposées ou non, de HDMI Licensing LLC.

À PROPOS DES VIDÉOS DIVX : DIVX® est un format de vidéo numérique créé par DivX, LLC, filiale de Rovi Corporation. Votre périphérique est officiellement certifié par DivX (DivX Certified®), ce qui vous permet de lire des vidéos DivX. Rendez-vous sur divx.com pour obtenir plus d'informations ainsi que des logiciels permettant de convertir vos fichiers au format DivX.

À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : ce périphérique DivX Certified® doit être enregistré pour pouvoir lire des vidéos à la demande DivX. Pour obtenir le code d'enregistrement, accédez à la section DivX VOD (Vidéo à la demande DivX) du menu de configuration du périphérique. Les instructions d'enregistrement sont disponibles sur le site vod.divx.com.

« Certification DivX Certified® pour la lecture de vidéos DivX® jusqu'à 1080p en HD, y compris le contenu Premium. »

« DivX®, DivX Certified® et leurs logos respectifs sont des marques commerciales de Rovi Corporation ou de ses filiales; leur utilisation est régie par une licence. »

« Sous couvert d'un ou plusieurs brevets américains cités ci-dessous : 7,295,673; 7,460,668; 7,515,710; 7,519,274 »

Informations sur les logiciels LIBRES

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l'adresse suivante : [e-mail]. La validité de cette offre est de trois (3) ans à partir de la date d'achat du produit.

Configuration du périphérique de contrôle externe

Pour obtenir plus d'informations sur la configuration du périphérique de contrôle externe, rendez-vous sur www.lg.com.

Consignes de sécurité

Veuillez lire attentivement ces consignes de sécurité avant d'utiliser le produit.

Avertissement

	N'installez pas la TV et la télécommande dans les environnements suivants:- Un emplacement exposé à la lumière directe du soleil;- Une zone fortement humide comme une salle de bain;- À proximité d'une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur;- À proximité d'un plan de travail de cuisine ou d'un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l'huile;- Une zone exposée à la pluie et au vent;- À proximité de conteneurs d'eau comme des vases.Le non-respect de cette consigne peut provoquer un incendie, une électrocution, un dysfonctionnement ou une déformation du produit.
	N'installez pas le produit dans un endroit exposé à la poussière.Le non-respect de cette consigne peut provoquer un incendie.
	La fiche secteur est l'élément de déconnexion. La fiche doit être toujours accessible.
	Ne touchez pas la fiche d'alimentation avec les mains mouillées. En outre, si la fiche du cordon est mouillée ou couverte de poussière, séchez ou essuyez complètement le cordon d'alimentation.L'humidité excessive peut provoquer des risques d'électrocution.
	Veillez à raccorder le câble d'alimentation à une prise de terre. (Ne s'applique pas aux appareils ne nécessitant pas une mise à la terre.)Si ce n'est pas le cas, vous risquez d'être électrocuté ou blessé.
	Fixez correctement le câble d'alimentation.Si le câble d'alimentation n'est pas correctement fixé, un incendie peut se déclarer.
	Assurez-vous que le cordon d'alimentation n'est pas en contact avec des objets chauds comme un chauffage.Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
	Ne placez pas d'objets lourds, ou le produit lui-même, sur les câbles d'alimentation.Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
	Piez le câble d'antenne entre le bâtiment intérieur et extérieur pour empêcher la pluie de s'écouler à l'intérieur.L'eau pourrait endommager le produit et provoquer une électrocution.
	Lorsque vous fixez une TV au mur, veillez à ne pas l'accrocher à l'aide des câbles d'alimentation ou de signal situés à l'arrière.Cela risque de provoquer un incendie ou une électrocution.
	Ne branchez pas trop d'appareils électriques sur une seule multiprise muraleLe non-respect de cette consigne peut provoquer un incendie résultant d'une surchauffe.
	Ne faites pas tomber le produit ou ne le laissez pas tomber lors du branchement de périphériques externes.Le non-respect de cette consigne peut entraîner des blessures ou endommager le produit.
	Conservez le matériau d'emballage anti-moisissure ou l'emballage en vinyle hors de portée des enfants.Le matériau anti-moisissure est dangereux en cas d'ingestion. En cas d'ingestion par mégarde, faites vomir la personne et rendez-vous à l'hôpital le plus proche.En outre, l'emballage en vinyle peut entraîner une asphyxie. Conservez-le hors de portée des enfants.
	Ne laissez pas les enfants grimper sur la TV ou s'agripper dessus.Dans le cas contraire, la TV risque de tomber, ce qui peut entraîner des blessures graves.
	Respectez les règles de sécurité lors de la mise au rebut des batteries pour éviter qu'un enfant ne les avale.En cas d'ingestion, consultez immédiatement un médecin.
	Ninsérez pas de conducteur (comme une baguette métallique) dans l'une des extrémités du câble d'alimentation si l'autre extrémité est reliée au terminal d'entrée mural. En outre, ne touchez pas le câble d'alimentation juste après le raccordement au terminal d'entrée mural.Vous pourriez vous électrocuter. (selon le modèle)
	Veillez à ne pas placer ou conserver des substances inflammables à proximité du produit.Une manipulation imprudente des substances inflammables présente un risque d'explosion ou d'incendie.
	Ne laissez pas tomber d'objets métalliques (pièces de monnaie, épingles à cheveux, baguettes métalliques ou fils) ou d'objets inflammables (papier et allumettes) dans le produit. Surveillez particulièrement les enfants.Cela pourrait provoquer une électrocution, un incendie ou des blessures. Si un corps étranger tombe dans le produit, débranchez le câble d'alimentation et contactez le centre de services.
	Ne vaporisez pas d'eau sur le produit ou ne le frottez pas avec une substance inflammable (diluant ou benzène). Vous risqueriez de provoquer une électrocution ou un incendie.
	Évitez tout impact d'objets avec l'appareil ou toute chute d'objets sur l'appareil, et ne laissez rien tomber sur l'écran.Vous risqueriez de vous blesser ou d'endommager le produit.
	Ne touchez jamais ce produit ou l'antenne en cas de tonnerre ou d'orage.Vous pourriez vous électrocuter.
	Ne touchez jamais la prise murale lors d'une fuite de gaz ; ouvrez les fenêtres et aérez la pièce.Le non-respect de cette consigne peut provoquer un incendie ou des brûlures dues aux étincelles.
	Ne démontez pas le produit, ne le réparez pas et n'y apportez aucune modification. Vous risqueriez de provoquer une électrocution ou un incendie.Contactez le centre de services pour les vérifications, les calibrages et les réparations.
	Si vous êtes confronté à l'une des situations suivantes, débranchez immédiatement le produit et contactez votre centre de services local.- Le produit a reçu un choc- Le produit a été endommagé- Des corps étrangers sont entrés dans le produit- Le produit dégage de la fumée ou une odeur étrangeLe non-respect de cette consigne peut provoquer un incendie ou une électrocution.
	Si vous n'utilisez pas le produit pendant une période prolongée, débranchez le câble d'alimentation du produit.Une couche de poussière peut provoquer un incendie ; une détérioration de l'isolation peut provoquer une fuite électrique, une électrocution ou un incendie.
	N'exposez pas l'appareil à la pluie ni aux éclaboussures. Ne placez pas d'objets contenant du liquide (tels qu'un vase) sur le produit.

Attention

Installez le produit à l'écart des ondes radio.

La distance entre une antenne extérieure et les lignes d'alimentation doit être suffisante pour éviter tout contact physique en cas de chute de l'antenne. Le non-respect de cette consigne peut provoquer une électrocution.

N'installez pas le produit sur des étagères instables ou des surfaces inclinées. Évitez également les endroits soumis à des vibrations ou ne permettant pas de supporter correctement le produit. Dans le cas contraire, le produit risque de tomber ou de se retourner, ce qui peut provoquer des blessures ou endommager le produit.

Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures.

Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l'arrière du produit. Lorsque vous installez le poste à l'aide d'un support mural (pièces en option), fixez-le solidement pour éviter qu'il ne tombe.

Utilisez uniquement des éléments de fixation/accessoires agréés par le fabricant.

Lors de l'installation de l'antenne, consultez un agent de maintenance qualifié. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

Nous vous recommandons de garder une distance équivalente à 2 à 7 fois la diagonale de l'écran lorsque vous regardez la TV. Regarder la TV de façon prolongée peut provoquer des troubles de la vue.

Utilisez uniquement le type de piles spécifié. Le non-respect de cette consigne peut endommager la télécommande.

N'utilisez pas simultanément de nouvelles piles et des piles usagées. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide.

Assurez-vous qu'aucun objet n'est placé entre la télécommande et son capteur.

La lumière du soleil ou un éclairage puissant peut perturber le signal de la télécommande. Le cas échéant, assombrissez la pièce.

Lorsque vous branchez des périphériques externes comme des consoles de jeu vidéo, veillez à ce que les câbles de raccordement soient assez longs. Dans le cas contraire, le produit risque de tomber, ce qui peut provoquer des blessures ou endommager le produit.

	Ne mettez pas le produit sous/hors tension en branchant et en débranchant le cordon d'alimentation de la prise. (N'utilisez pas le cordon d'alimentation en tant qu'interrupteur.)Vous risqueriez de provoquer une panne mécanique ou une électrocution.

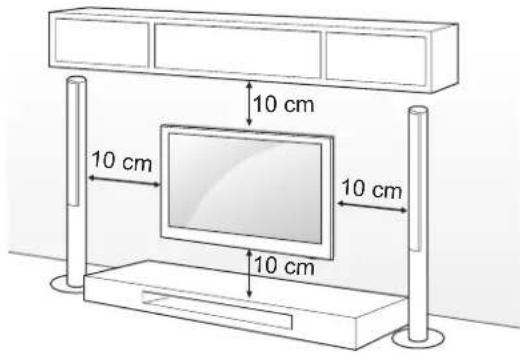

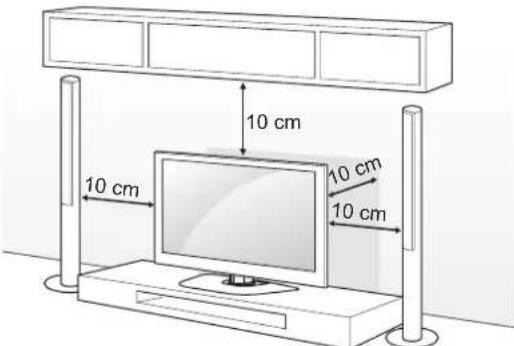

	Veuillez suivre les instructions d'installation ci-après pour empêcher une surchauffe du produit.- La distance entre le produit et le mur doit être d'au moins 10 cm.- N'installez pas le produit dans un endroit non aéré (par ex., dans une bibliothèque ou dans un placard).- N'installez pas le produit sur un tapis ou un coussin.- Assurez-vous que l'aération n'est pas obstruée par une nappe ou un rideau.Le non-respect de cette consigne peut entraîner un incendie.
	Évitez de toucher les ouvertures de ventilation lors de l'utilisation prolongée du téléviseur car elles peuvent surchauffer. Ceci n'affecte en aucun cas le fonctionnement ou la performance du produit.
Examinez régulièrement le cordon de votre appareil et si vous détectez des signes d'endommagement ou de détérioration, débranchez-le. Cessez alors d'utiliser l'appareil et demandez à un prestataire de services autorisé de remplacer le cordon par une pièce identique.
	Évitez de laisser la poussière s'accumuler sur les tiges de la fiche d'alimentation ou de la prise électrique.Le non-respect de cette consigne peut provoquer un incendie.
	Protégez le cordon d'alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliure, le pincement, et évitez qu'il ne puisse être pris dans une porte ou que l'on puisse marcher dessus. Vérifiez soigneusement les fiches, les prises murales et les points de sortie du cordon de l'appareil.
	N'appuyez pas avec force sur l'écran avec la main ou avec un objet pointu, tel qu'un clou, un crayon ou un stylo afin d'éviter de le rayer.
	Évitez de toucher l'écran ou de maintenir les doigts dessus de manière prolongée.Cela peut en effet provoquer des déformations provisoires de l'image.
	Lors du nettoyage du produit et de ses composants, débranchez le cordon d'alimentation et essuyez-les à l'aide d'un chiffon doux. Une pression excessive peut provoquer des rayures ou une décoloration. Ne vaporisez pas d'eau et n'utilisez pas de chiffon mouillé. N'utilisez jamais de produit à vitre, de produit lustrant pour voiture ou industriel, d'abrasifs ou de cire, de benzène, d'alcool, etc., qui risqueraient d'endommager le produit et son écran.Le non-respect de cette consigne peut provoquer un incendie ou une électrocution, ou endommager le produit (déformation, corrosion ou cassure).
Tant que l'unité est connectée à la prise murale de secteur, elle n'est pas déconnectée de la source d'alimentation secteur, même si vous avez éteint l'unité à l'aide de l'INTERRUPTEUR.
	Pour débrancher le câble, tenez-le par la fiche.Si les fils dans le câble d'alimentation sont déconnectés, cela peut provoquer un incendie.
	Veillez à mettre le produit hors tension lorsque vous le déplacez. Puis, débranchez les câbles d'alimentation, les câbles d'antenne et tous les câbles de raccordement.La TV ou le cordon d'alimentation peuvent être endommagés, ce qui peut provoquer un incendie ou une électrocution.
	Vous devez être deux pour déplacer ou déballer le produit car ce dernier est lourd. Le non-respect de cette consigne peut entraîner des blessures.
	Contactez le centre de services une fois par an pour nettoyer les composants internes du produit.Une accumulation de poussière peut provoquer des pannes mécaniques.
	Confiez l'ensemble des réparations à du personnel qualifié. Confiez les réparations à du personnel qualifié dans les cas suivants : si la fiche ou le cordon d'alimentation secteur est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.
	Si le produit est froid au toucher, il pourra se produire un petit « scintillement » à sa mise en marche. Ce phénomène est normal et le produit n'est pas en cause.
	L'écran haute technologie se caractérise par une résolution de deux millions à six millions de pixels. Il est possible que de minuscules points noirs et/ou des points lumineux (rouge, bleu ou vert) de la taille d'un ppm s'affiche à l'écran. Cela n'indique pas un dysfonctionnement et n'affecte pas les performances et la fiabilité du produit.Ce phénomène survient également sur les produits tiers ; aucun échange ou remboursement n'est possible.
	Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l'écran peuvent varier.Ce phénomène résulte des caractéristiques de l'écran. Il n'a aucun rapport avec les performances du produit et n'indique pas un dysfonctionnement.

L'affichage d'une image fixe (logo d'un canal de diffusion, menu à l'écran, scène d'un jeu vidéo, etc.) pendant une durée prolongée peut endommager l'écran et provoquer une image rémanente ; ce phénomène s'appelle une brûlure d'écran. La garantie ne couvre pas le produit pour une brûlure d'écran.

Évitez d'afficher une image fixe de façon prolongée sur l'écran de votre téléviseur (pas plus de 2 heures sur un écran LCD et pas plus d'une heure sur un écran plasma).

Si vous regardez votre TV de façon prolongée au format 4:3, une brûlure d'écran peut apparaître sur le contour de l'écran.

Ce phénomène survient également sur les produits tiers; aucun échange ou remboursement n'est possible.

Sons générés

Bruit de craquement : un bruit de craquement, lorsque vous regardez ou éteignez la TV, est généré par une contraction thermique du plastique liée à la température et à l'humidité. Ce bruit est usuel sur les produits nécessitant une déformation thermique. Bourdonnement du circuit électrique/de l'écran : bruit faible généré par un circuit de commutation haute vitesse qui permet le fonctionnement du produit en fournissant la majeure partie de l'alimentation. Il varie en fonction du produit.

Ce son généré n'affecte ni les performances ni la fiabilité du produit.

• L'image ci-dessous peut être différente de celle affichée sur votre téléviseur. • L'affichage à l'écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel. - Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modèle de produit utilisé. - De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur. - La TV peut être mise en mode veille pour réduire la consommation d'électricité. Pour réduire la consommation d'énergie, la TV doit être éteinte si personne ne la regarde pendant un certain temps. - La consommation d'énergie pendant l'utilisation peut être limitée de façon significative en réduisant la luminosité de l'image. Cela aura pour effet de réduire le coût global de fonctionnement. - L'appareil doit être raccordé à une prise électrique située à proximité et facilement accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l'appareil s'effectue en débranchant le cordon d'alimentation.

Procédure d'installation

1. Ouvrez la boîte et assurez-vous d'avoir tous les accessoires. 2. Fixez le support au moniteur. 3. Connectez un périphérique externe au moniteur.

Déballage

Vérifiez que la boîte de votre moniteur contient les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et articles présentés dans ce manuel peut différer des illustrations.

Attention

• Afin d'optimiser la sécurité et la durée de vie du produit, n'utilisez pas d'éléments non agréés.
• La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments non agréés.
• Sur certains modèles, un film fin est appliqué sur l'écran et celui-ci ne doit pas être retiré.

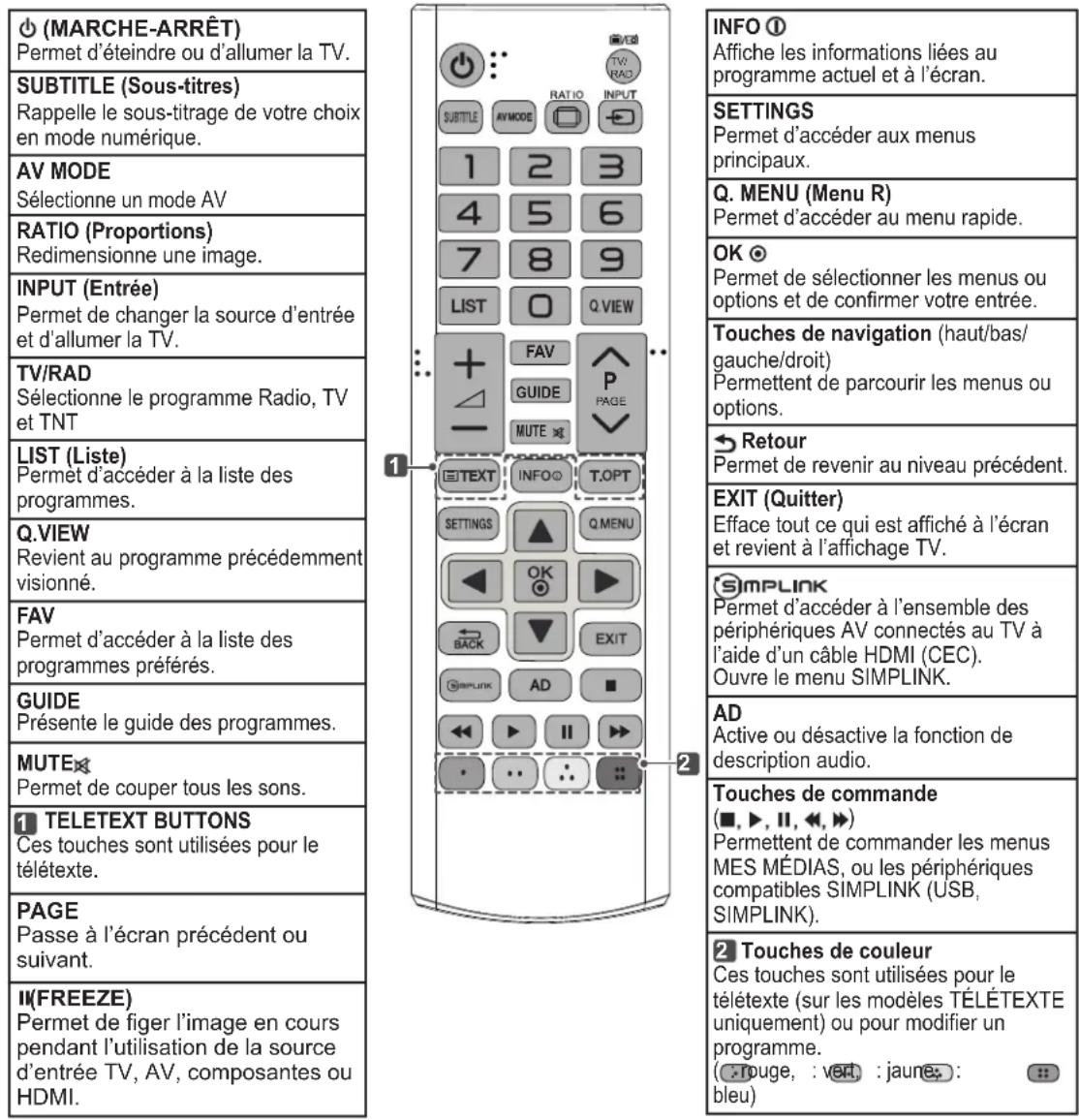

Télécommande et piles (AAA)

(voir p. 18)

Manuel d'utilisation

Cordon d'alimentation

Noyau de ferrite

(selon le modèle)

(voir p. 12)

Attache du cordon d'alimentation

(voir p. A-4)

Vis de fixation

(uniquement

42PN45**)

(voir p. 16)

M4 × 14

M5 × 16

Vis pour

l'assemblage

(Uniquement

42PN45**)

(voir p. A-3)

Vis pour

l'assemblage

(Uniquement 50PN45^**,

50/60PN65**)

(voir p. A-3)

Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi.

Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions.

Utilisation de la ferrite

1 La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble d'alimentation. Entourez le câble d'alimentation autour de la ferrite une seule fois. Placez la ferrite près du téléviseur et d'une prise murale.

vers une prise murale

[Figure 1]

vers le téléviseur

Vue transversale d'une ferrite

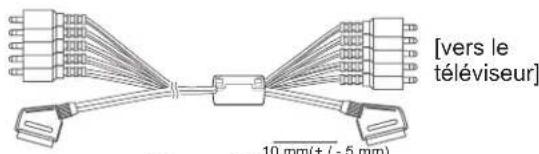

2 La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble des composants Y, Pb, Pr, L, R. Placez la ferrite près du téléviseur.

Enroulez une fois le câble Composantes Y, Pb, Pr, L, R autour de la ferrite.

vers un périphérique externe

[Figure 2-1]

Rassemblez le câble Composantes Y, Pb, Pr, L, R ainsi que la prise péritel avec la ferrite.

Vers un périphérique externe

[Figure 2-2]

Enroulez une fois le câble audio du PC autour de la ferrite.

[vers un périphérique externe]

[Figure 2-3]

3 La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble LAN. Enroulez une fois le câble LAN autour du tore ferrite B et trois fois autour du tore ferrite A. Placez la ferrite près de la TV et d'un périphérique externe.

Vers le téléviseur

[Figure 3]

A (Gris) B (Gris)
[Vue transversale d'une ferrite]

• Si vous disposez de trois ferrites, suivez les instructions des illustrations 1 et 2.
• Si vous disposez d'un port LAN, suivez les instructions de l'illustration 3.
• Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des connecteurs

d'une épaisseur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB 2.0 si le câble USB ou la clé USB ne s'adapte pas au port USB de la TV.

A ≤ 10 mm B ≤ 18 mm

Achat séparé

Des articles vendus séparément peuvent faire l'objet de remplacements ou de modifications sans préavis dans le but d'améliorer la qualité du produit.

Contactez votre revendeur pour vous procurer ces articles.

Ces périphériques fonctionnent uniquement avec certains modèles.

Périphérique audio LG

Compatibilité	PN45** PN65**
Périphérique audio LG	•	•

Le nom ou le design du modèle peut changer en cas de mise à niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialité du fabricant.

Pièces et boutons

Boutons	Description
∅	Permet de mettre le moniteur sous/hors tension.
√	Permet de sélectionner l’option du menu en surbrillance ou de confirmer une entrée.
S	Permet d’accéder au menu principal ou bien d’enregistrer votre entrée et de quitter les menus.
↙	Permet de changer la source d’entrée.
- +	Permet de régler le niveau du volume.
√ ∧	Permet de parcourir les chaînes enregistrées.

Soulever et déplacer la TV

Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l’appareil.

Attention

- Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.

• Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d'origine.
• Avant de déplacer ou de soulever la TV, déconnectez le cordon d'alimentation et tous les câbles.
• Lorsque vous soulevez la TV, orientez l'écran à l'opposé de vous pour éviter de l'endommager.

- Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

• Si votre téléviseur est volumineux, faites-vous aider par une autre personne.
• Lorsque vous transportez la TV, tenez-la comme indiqué sur l'illustration suivante.

• Lorsque vous transportez la TV, ne l'exposez pas à des secousses ou à des vibrations excessives.
• Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l'incliner vers la gauche ou la droite.

Installation sur une table

1. Soulevez et positionnez la TV à la verticale sur une table.

Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

2. Branchez le cordon d'alimentation sur une prise murale.

- Ne placez pas la TV à côté ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou d'autres dommages.

Fixation fiable de la TV sur une table

Fixez la TV sur une table pour l'empêcher de s'incliner vers l'avant, de s'endommager et de provoquer potentiellement des blessures. Pour fixer la TV sur une table, insérez et serrez la vis fournie à l'arrière du support. (uniquement 42PNPN45**)

- Pour éviter les risques de chute, il faut fixer solidement le téléviseur au sol/mur suivant les instructions d'installation. Le fait de faire basculer, de secouer ou de balancer la TV peut provoquer des blessures.

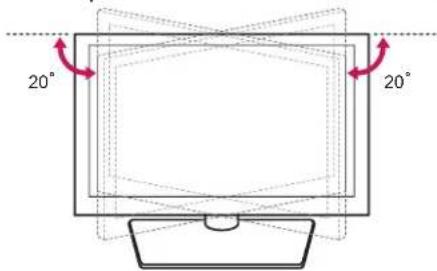

Ajustement de l'angle de la TV afin de trouver le meilleur angle de vue

(Cette option n'est pas disponible sur tous les modèles.) Ajustez l'angle de la TV afin de trouver le meilleur angle de vue. Faites pivoter la TV de 20 degrés vers la gauche ou la droite ou réglez l'angle d'inclinaison pour obtenir le meilleur confort visuel.

Faites attention à vos doigts lorsque vous ajustez l'angle du produit.

- Vous pourriez vous blesser en cas d’écrasement des mains ou des doigts. Si le produit est trop incliné, il peut tomber, provoquant des dommages ou des blessures.

Fixation fiable de la TV au mur

(Cette option n'est pas disponible sur tous les modèles.)

1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l'arrière de la TV. - Si des boulons sont insérés dans les trous des boulons à œil, dévissez d'abord ces boulons.

2 Fixez les supports muraux avec les boulons sur le mur. Ajustez le support mural et les boulons à œil à l'arrière de la TV.

3 Attachez les boulons à œil et les supports muraux avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane.

Attention

- Veillez à empêcher les enfants de grimper sur la TV ou de s'y suspendre.

Remarque

- Utilisez une plate-forme ou un meuble d'une largeur et d'une résistance suffisantes pour soutenir en toute sécurité la TV. - Les supports, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

Fixation du support mural

Prenez les précautions nécessaires pour fixer le support mural en option à l'arrière de la TV. Installez-le sur un mur solide perpendiculaire au sol. Contactez du personnel qualifié pour fixer la TV sur d'autres matériaux de construction. Pour l'installation murale, LG recommande l'intervention de professionnels qualifiés.

Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

Achat séparé (support mural)

Modèle	42/50PN45**50/60PN65**
VESA (A x B) 400 x 400
Vis standard M6
Nombre de vis 4
Support mural PSW420BX

Attention

• Débranchez le cordon d'alimentation avant de déplacer ou d'installer la TV. Vous éviterez ainsi tout risque d'électrocution.
• Si vous fixez la TV au plafond ou sur un mur oblique, le produit risque de tomber et de blesser quelqu'un. Utilisez un support mural LG agréé et contactez votre revendeur local ou une personne qualifiée.
• Ne serrez pas trop les vis. Cela pourrait endommager la TV et entraîner l'annulation de votre garantie.
• Utilisez des vis et supports de fixation murale répondant aux spécifications de la norme VESA. La garantie ne couvre pas les dommages ou les blessures dus à une mauvaise utilisation ou à l'utilisation d'accessoires non agréés.

Remarque

• N'utilisez que des vis répondant aux spécifications de la norme VESA.
• Le kit de support mural est fourni avec un manuel d'installation et les pièces nécessaires à l'installation.
• Le support mural est proposé en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.
• La longueur des vis dépend du modèle de support mural. Vérifiez leur longueur avant de procéder à l'installation.
• Pour plus d'informations, consultez le manuel fourni avec le support mural.

Télécommande

Les descriptions contenues dans ce manuel font référence aux touches de la télécommande.

Veuillez lire attentivement ce manuel et utiliser correctement la TV.

Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA).

Faites correspondre les pôles ⊕ et − avec les signes sur l'étiquette placée à l'intérieur du compartiment, puis refermez le couvercle.

Pour retirer les piles, faites l'inverse de la procédure d'installation.

Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'une origine similaire.

Attention

- N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande.

Veillez à orienter la télécommande vers le capteur situé sur la TV.

Utilisation du GUIDE de l'utilisateur

Le guide de l'utilisateur vous permet d'accéder plus facilement aux informations complètes sur la TV.

1 Appuyez sur SETTINGS pour accéder aux menus principaux. 2 Appuyez sur la touche ROUGE pour accéder aux menus Support technique. 3 Appuyez sur les touches de navigation pour accéder au Guide de l'utilisateur et appuyez sur OK.

1 Affiche la description du menu sélectionné. Vous pouvez utiliser ∧ ∨ pour parcourir les pages. 2 Permet d'effectuer un zoom avant ou arrière.

1 Affiche le canal actuel. 2 Permet de sélectionner l'article souhaité. Vous pouvez utiliser ▲ √ pour parcourir les pages. 3 Permet de parcourir la description de la fonction qui vous intéresse depuis l'index.

Nettoyage de votre TV

Nettoyez régulièrement votre TV pour conserver des performances optimales et pour allonger la durée de vie du produit.

Attention

• Avant toute chose, veillez à couper l'alimentation et à débrancher le cordon d'alimentation et tous les autres câbles.
• Lorsque vous prévoyez de ne pas utiliser le téléviseur pendant une longue période, débranchez le cordon d'alimentation de la prise murale afin d'éviter tout endommagement dû à une étincelle ou une surtension.

Écran, cadre, boîtier et support

• Pour éliminer la poussière ou une saleté légère, essuyez la surface avec un chiffon doux, propre et sec.
• Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d'eau propre ou d'un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon sec.

Attention

• Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
• Ne poussez pas, ne frottez pas ou ne cognez pas la surface de l'écran avec l'ongle ou un objet contondant, car cela pourrait causer des rayures et des déformations de l'image.
• N'utilisez pas de produits chimiques car cela pourrait endommager le produit.
• Ne pulvérisez pas de liquide sur la surface. Si de l'eau pénètre dans la TV, cela peut provoquer un incendie, une électrocution ou un dysfonctionnement.

Cordon d'alimentation

Retirez régulièrement la poussière ou les saletés accumulées sur le cordon d'alimentation.

Dépannage

Problème Solution
Impossible de commander la TV avec la télécommande.	Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.Vérifiez qu'aucun obstacle n'est placé entre la TV et la télécommande.Vérifiez si les piles fonctionnent et si elles sont correctement installées (⊕sur ⊕, ⊙sur )⊖
Aucune image n'est affichée et aucun son n'est émis.	Vérifiez si l'appareil est allumé.Vérifiez si le cordon d'alimentation est raccordé à la prise murale.Vérifiez la prise en branchant d'autres appareils.
La TV s'éteint de manière soudaine.	Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant.Vérifiez si l'option Veille auto. est activée dans les réglages de l'heure.Si aucun signal n'est présent quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité.
Une fois que vous êtes connecté au PC (HDMI DVI), le message « Aucun signal » ou « Format invalide » s'affiche.	Allumez/éteignez le téléviseur à l'aide de la télécommande.Reconnectez le câble HDMI.Redémarrez le PC une fois le téléviseur allumé.

TV AL PLASMA

Télécommande et batterie (AAA)

(Voir pag. 18)

Manuale Utente

Connectez la TV à une prise d'antenne murale avec un câble RF (75 Ω).

Remarque

• Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs.
• Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
• Si vous utilisez une antenne et que la qualité d'image est mauvaise, essayez de réaligner l'antenne dans la bonne direction.
• Le câble et le convertisseur d'antenne ne sont pas fournis.
• Technologies audio TNT prises en charge : MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Connectez la TV à une parabole satellite ou à une prise satellite à l'aide d'un câble satellite RF (75 Ω).

Permet de transmettre les signaux vidéo et audio numériques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble HDMI comme indiqué sur l'illustration suivante. Choisissez un port d'entrée HDMI pour établir la connexion. Peu importe le port que vous utilisez.

• Pour obtenir une meilleure qualité d'image, il est recommandé d'utiliser la TV avec une connexion HDMI.
• Utilisez le tout nouveau câble haut débit HDMI™ avec la fonction CEC (contrôles électroniques client).
• Les câbles HDMI™ haut débit sont testés pour transporter un signal HD de 1080p ou supérieur.
• Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k), DTS non pris en charge

Permet de transmettre les signaux vidéo d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble DVI-HDMI comme indiqué sur l'illustration suivante. Pour émettre un signal audio, raccordez un câble audio.

- Selon la carte graphique, le mode DOS peut ne pas fonctionner si vous utilisez un câble pour établir la connexion HDMI-DVI.

Permet de transmettre les signaux audio et vidéo analogiques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec un câble composante comme indiqué sur l'illustration suivante.

- Si les câbles sont mal installés, l'image peut s'afficher en noir et blanc ou avec des couleurs de mauvaise qualité.

Permet de transmettre les signaux audio et vidéo analogiques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble composite comme indiqué sur l'illustration suivante.

Vous pouvez utiliser un système audio externe en option à la place d'un haut-parleur intégré.

Connexion audio optique numérique

Permet de transmettre un signal audio numérique de la TV au périphérique externe. Connectez le périphérique externe et la TV avec le câble audio optique comme indiqué sur l'illustration suivante.

Remarque

• Ne regardez pas dans le port de sortie optique. Le rayon laser risquerait de vous abîmer la vue.
• La fonction Audio avec ACP (protection copie audio) peut bloquer la sortie audio numérique.

Connectez un périphérique de stockage USB comme une clé USB, un disque dur externe ou une carte mémoire USB à la TV et accédez au menu My Media pour utiliser divers fichiers multimédia.

Affichez les services cryptés (payants) en mode TV numérique. Cette fonction n'est pas disponible dans tous les pays.

- Vérifiez si le module CI est inséré dans le bon sens dans la fente de la carte PCMCIA. Si le module est mal inséré, la TV pourrait subir des dommages ainsi que la fente de la carte PCMCIA.

Transmet les signaux audio et vidéo d'un appareil externe au téléviseur. Raccordez l'appareil externe et le téléviseur à l'aide d'un câble péritel comme illustré ci-dessous.

Type de sortieMode d'entrée actuel	AV1(sortie TV1)
TV numérique TV numérique
TV analogique, AV	TV analogiqueComposant
HDMI

1 Sortie TV : sortie de signaux en mode TV analogique ou en mode TV numérique.

Remarque

- Tous les câbles Euroscart utilisés doivent être des câbles de signal blindés.

Connectez divers périphériques externes à la TV et changez de mode de source d'entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d'un périphérique externe, reportez-vous au manuel fourni avec ce dernier.

Les périphériques externes disponibles sont les suivants : récepteurs HD, lecteurs DVD, VCR, systèmes audio, périphériques de stockage USB, PC, consoles de jeu et autres périphériques externes.

• Le raccordement du périphérique externe peut différer du modèle.
• Connectez des périphériques externes à la TV sans tenir compte de l'ordre du port TV.
• Si vous enregistrez un programme TV sur un enregistreur de DVD ou un magnétoscope, veillez à raccorder le câble de source d'entrée du signal de la TV à la TV via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
• Veuillez consulter le manuel de l'équipement externe contenant les instructions d'utilisation.
• Si vous connectez une console de jeu à la TV, utilisez le câble fourni avec la console de jeu.
• En mode PC, un bruit peut être associé à la résolution, au modèle vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraîchissement ou réglez la luminosité et le contraste dans le menu IMAGE jusqu'à ce que l'image soit nette.
• En mode PC, certains réglages de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisée.
