60PN6506 - Televisione LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore al plasma
Dimensioni dello schermo	60 pollici (152 cm)
Risoluzione	1080p (1920 x 1080)
Connettività	HDMI, USB, Composito, Componente, Peritel, Audio ottico, CI+
Alimentazione	100-240 V, 50/60 Hz
Consumo elettrico	Circa 250 W (in base alle impostazioni)
Peso (con piedistallo)	Circa 30 kg
Dimensioni (con piedistallo)	Circa 1385 x 875 x 330 mm
Standard VESA	400 x 400 mm
Formati audio supportati	MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Funzioni principali	Televideo, Guida programmi, Elenco canali, Controllo parentale, SIMPLINK (HDMI-CEC)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare prodotti chimici e liquidi
Sicurezza	Non esporre a umidità, calore; utilizzare un supporto a parete approvato; tenere fuori dalla portata dei bambini
Pezzi di ricambio e riparabilità	Contattare il centro di assistenza autorizzato LG per le riparazioni; nessun pezzo disponibile online
Informazioni generali	Televisore al plasma da 60 pollici con certificazione DivX, Dolby Digital Plus e funzionalità multimediali USB

Domande frequenti - 60PN6506 LG

Cosa fare se il telecomando non funziona?

Verificare innanzitutto il sensore del telecomando sul TV e assicurarsi che non vi siano ostacoli tra il telecomando e il sensore. Quindi, controllare le batterie: devono essere inserite con le polarità corrette (⊕ su ⊕, ⊖ su ⊖) e non essere usate. Se il problema persiste, sostituire le batterie con batterie nuove.

Perché l'immagine è assente o lo schermo è nero?

Assicurarsi che il TV sia acceso e che il cavo di alimentazione sia correttamente inserito nella presa a muro. Verificare anche la presa collegando un altro dispositivo. Se il problema persiste, controllare le impostazioni della sorgente di ingresso.

Il TV si spegne da solo, cosa fare?

Ciò potrebbe essere dovuto a un timer di spegnimento automatico attivato nelle impostazioni dell'ora. Verificare anche l'opzione 'Spegnimento automatico' nel menu. Se non viene ricevuto alcun segnale, il TV si spegne automaticamente dopo 15 minuti di inattività.

Come collegare un PC al TV tramite HDMI?

Utilizzare un cavo HDMI per collegare il PC a una delle porte HDMI del TV. Se viene visualizzato il messaggio 'Nessun segnale', accendere/spegnere il TV con il telecomando, ricollegare il cavo o riavviare il PC. Assicurarsi che la risoluzione di uscita del PC sia compatibile (1080p consigliato).

Come pulire lo schermo del TV?

Spegnere l'alimentazione e scollegare il TV. Pulire delicatamente lo schermo con un panno morbido e asciutto. Per le macchie ostinate, inumidire leggermente il panno con acqua o un detergente delicato diluito, quindi asciugare immediatamente con un panno asciutto. Non utilizzare mai prodotti chimici, alcol o panni abrasivi.

Qual è lo standard VESA per il supporto a parete?

Lo standard VESA per il modello 60PN6506 è 400 x 400 mm con viti M6. Utilizzare solo un supporto a parete approvato da LG e seguire le istruzioni di installazione per evitare il rischio di caduta.

Come accedere alla guida utente integrata?

Premere il tasto SETTINGS del telecomando, quindi selezionare il tasto ROSSO per accedere ai menu Supporto tecnico. Utilizzare i tasti di navigazione per scegliere 'Guida utente' e premere OK.

Cosa fare se l'immagine mostra punti neri o luminosi?

Gli schermi al plasma ad alta tecnologia contengono milioni di pixel. È normale osservare minuscoli punti neri o luminosi (rosso, blu, verde) che non influiscono sulle prestazioni. Questo fenomeno non è coperto dalla garanzia.

Come installare un'antenna o un satellite?

Collegare un cavo RF (75 Ω) dall'antenna o dalla parabola alla porta ANTENNA / SATELLITE del TV. Per una migliore ricezione, orientare correttamente l'antenna. Utilizzare un amplificatore se necessario. I cavi e i convertitori non sono forniti.

Posso riprodurre file DivX su questo TV?

Sì, il TV è certificato DivX Certified e può riprodurre video DivX fino a 1080p. Per riprodurre contenuti DivX on demand (VOD), è necessario registrare il dispositivo tramite il menu di configurazione. Visitare vod.divx.com per ottenere il codice di registrazione.

MANUALE UTENTE 60PN6506 LG

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

INDICE

3 LICENZE

3 AVVISO PER IL SOFTWARE OPEN SOURCE

3 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

4 ISTRUZIONI DI SICUREZZA

10 PROCEDURA DI INSTALLAZIONE

10 MONTAGGIO E PREPARAZIONE

10 Disimballaggio
13 Acquisto separato

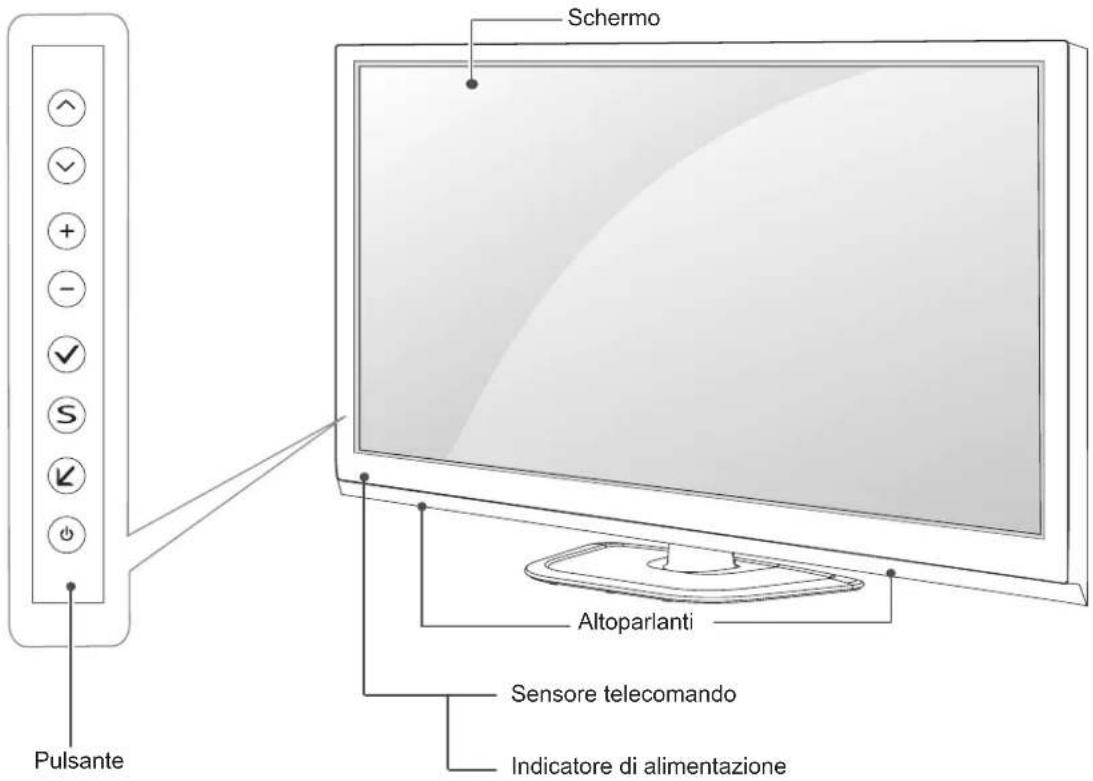

14 Componenti e pulsanti
15 Sollevamento e spostamento del TV

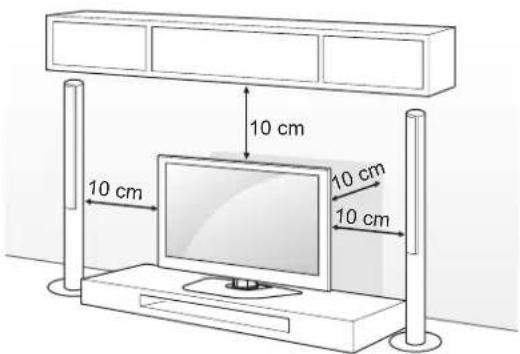

16 Montaggio su un tavolo

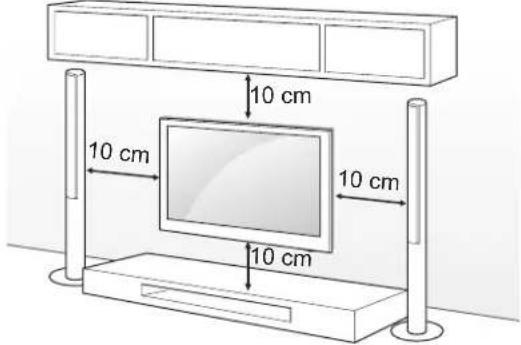

17 Montaggio a parete

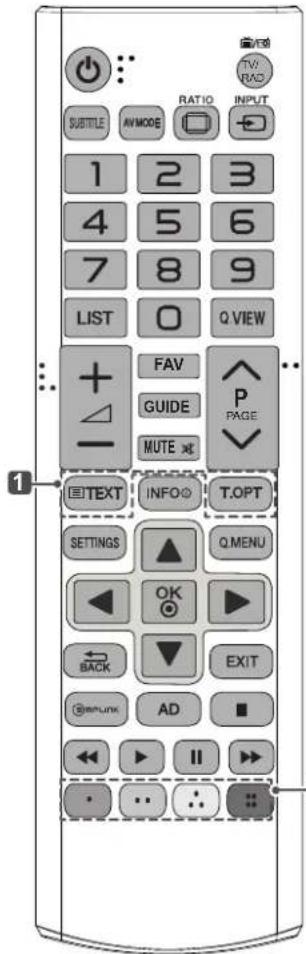

18 TELECOMANDO

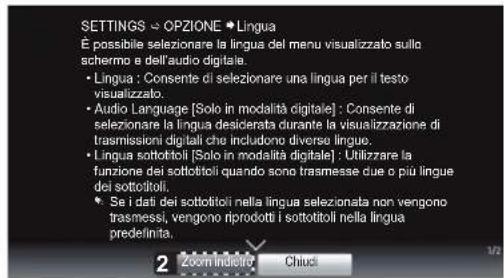

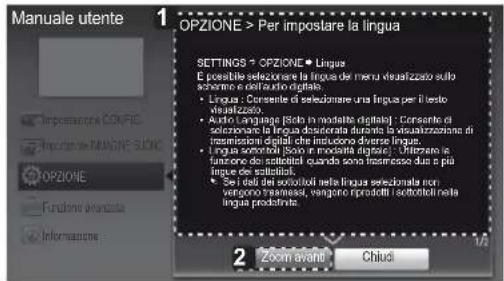

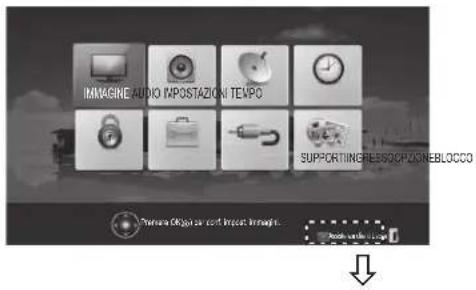

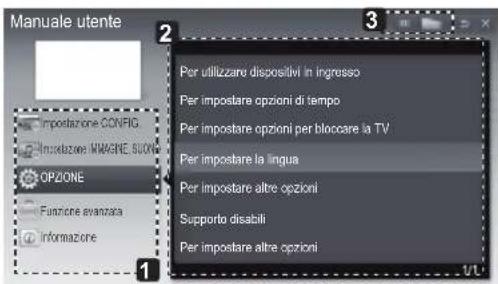

19 UTILIZZO DEL MANUALE UTENTE

20 MANUTENZIONE

20 Pulizia del televisore
20 - Schermo, cornice, telaio e supporto
20 - Cavo di alimentazione

20 RISOLUZIONE DEI PROBLEMI

VVISO

- Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali.

TTENZIONE

- Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto.

OTA

- Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.

LICENZE

Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.

Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi dei Dolby Laboratories.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC.

INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® ufficiale che riproduce video DivX. Per ulteriori informazioni e strumenti software per convertire i file in video DivX, visitare divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX Certified® deve essere registrato per poter riprodurre i film acquistati in formato DivX Video-on-Demand (VOD). Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione.

"DivX Certified® per riprodurre video DivX® in alta definizione fino a 1080p, compresi i contenuti premium."

"DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da questa controllate e sono utilizzati in concessione di licenza".

"Coperto da uno o più dei seguenti brevetti degli Stati Uniti:" 7,295,673; 7,460,668; 7,515,710; 7,519,274"

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com

ISTRUZIONI DI SICUREZZA

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti:

• In un luogo esposto alla luce diretta del sole
• In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
• Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
• Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio
• In un'area esposta alla pioggia o al vento
• Vicino a contenitori d'acqua, ad esempio vasi
  Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere.

Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia.

L'acqua può danneggiare il prodotto e provocare scosse elettriche.

Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

	Non collegare troppi dispositivi elettrici a una singola presa multipla.Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.
	Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni.Ciò potrebbe causare lesioni alle persone o danni al prodotto.
	Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini.Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini.
	Impedire ai bambini di arrampicarsi o appendersi al televisore.Il prodotto potrebbe cadere e provocare gravi lesioni.
	Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle.In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.
	Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro.Si potrebbero subire scosse elettriche. (in base al modello)
	Non collocare o conservare sostanze infiammabili vicino al prodotto.L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.
	Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini.Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.
	Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.
	Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo.Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.
	Non toccare mai il prodotto o l'antenna durante un temporale.Si potrebbero subire scosse elettriche.
	In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare.Una scintilla potrebbe provocare un incendio o ustioni.
	Non disassemblare, riparare o modificare il prodotto a propria discrezione.Vi è il rischio di provocare incendi o scosse elettriche.Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.
	Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.- Il prodotto ha subito un urto- Il prodotto è stato danneggiato- Oggetti estranei sono caduti dentro il prodotto- Il prodotto produce fumo o odori straniVi è il rischio di scosse elettriche o incendio.
	Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto.I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi.
	L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.

ATTENZIONE

Installare il prodotto in un luogo privo di onde radio.

Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno.

In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.

Utilizzare solo gli accessori specificati dal produttore.

Per l'installazione dell'antenna, rivolgersi a personale qualificato.

Tale operazione può comportare il rischio di incendio o di scosse elettriche.

Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo.

Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato.

In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente.

Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi.

In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.

	Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.)Potrebbero verificarsi errori meccanici o scosse elettriche.
	Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.- Collocare il prodotto a una distanza minima di 10 cm dalla parete.- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).- Non installare il prodotto su un tappeto o su un cuscino.- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.In caso contrario, si rischia un incendio.
	Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.
Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.
	Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.Ciò potrebbe costituire rischio di incendio.
	Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato.Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.
	Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.
	Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo.Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
	Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello.Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).
Finché l'unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore.
	Per scollegare il cavo, afferrare la spina e tirare.Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.
	Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.
	A·causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone.In caso contrario, si possono subire lesioni.
	Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto.La polvere accumulata può causare danni meccanici.
	Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.
	Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.
	Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto.Questo fenomeno si verificaanche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.
	La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso).Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno.

Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma).

Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello.

Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

Suoni e rumori prodotti dal televisore

"Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto.

Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

• Il televisore raffigurato nell'immagine può essere diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.
• I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiunte nuove funzioni al televisore.
• Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.
• È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

PROCEDURA DI INSTALLAZIONE

1 Aprire la confezione e verificare che tutti gli accessori siano inclusi.
2 Collegare il supporto al televisore.
3 Collegare un dispositivo esterno al televisore

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

• Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
• I danni o le lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

Cavo di alimentazione

Nucleo di ferrite

(in base al modello)

(Vedere pag. 12)

Supporto per cavi (vedere pag. A-4)

Vite per il montaggio su tavolo

(Solo 42PN45**)

(Vedere pag. 16)

M4 × 14

Vite per il montaggio (Solo 42PN45**)

(Vedere pag. A-3)

M5 × 16

Vite per il montaggio

(Solo 50PN45 ^** ,

50/60PN65**)

(Vedere pag. A-3)

Corpo del supporto / Base del supporto

(Vedere pag. A-3)

Coperchio di protezione

Gli elementi forniti con il prodotto potrebbero variare in base al modello.

Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.

Come utilizzare il nucleo di ferrite

1 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo di alimentazione. Inserire una volta il cavo di alimentazione nel nucleo di ferrite. Posizionare il nucleo di ferrite accanto al televisore e a una presa a muro.

[a una presa a muro]

[al televisore]

[Figura 1]

(nero)

[Sezione trasversale del nucleo di ferrite]

2 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo component Y, Pb, Pr, L, R. Posizionare il nucleo di ferrite accanto al televisore.

Avvolgere una volta il cavo del component Y, Pb, Pr, L, R sul nucleo di ferrite.

[Sezione trasversale del nucleo di ferrite]

Raccogliere e unire component Y, Pb, Pr, L, R e scart cavo con il Nucleo di ferrite.

Avvolgere una volta il cavo audio sul nucleo di ferrite.

3 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo LAN. Inserire il cavo LAN una volta nel nucleo di ferrite B e tre volte nel nucleo di ferrite A. Posizionare il nucleo di ferrite accanto al televisore e al dispositivo esterno. A (grigio) B (grigio)

[al televisore]

B A A

[Sezione trasversale del nucleo di ferrite]

• Se sono presenti tre nuclei di ferrite, fare riferimento alle figure 1 e 2.
• In presenza di una porta LAN, attenersi anche a quanto indicato nella figura 3.

- Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm.

Utilizzare un cavo di prolunga in grado di supportare USB 2.0 se il cavo USB o la memory stick USB non si adattano alla porta USB del televisore.

*A 10 mm
*B ≤ 18 mm

Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità.

Per acquistare questi articoli, contattare il proprio rivenditore.

I dispositivi funzionano solo con alcuni modelli.

Dispositivo audio LG

Compatibilità	PN45** PN65**
Dispositivo audio LG	•	•

Il nome del modello o il design può cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

Componenti e pulsanti

Schermo Pulsante Altoparlanti Sensore telecomando Indicatore di alimentazione

Pulsante Descrizione
∅	Consente di accendere o spegnere il dispositivo.
√	Consente di selezionare l'opzione di menu evidenziata o confermare un'opzione.
S	Consente di accedere al menu principale o di salvare le scelte effettuate e uscire dal menu.
K	Consente di modificare la sorgente in ingresso.
- +	Consente di regolare il livello del volume.
√ ∧	Consente di scorrere tra i programmi salvati.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

- Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.
• Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

- Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone.
• Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni.
• Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.

Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

10 cm 10 cm 10 cm 10 cm

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

- Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

Fissaggio della TV al tavolo

Fissare il televisore al tavolo per evitare cadute, danni ed eventuali lesioni.

Per fissare la TV al tavolo, inserire e fissare le viti in dotazione sul retro del supporto.

(Solo 42PN45**)

- Per evitare che il televisore si ribalti, fissarlo saldamente al piano o alla parete, come indicato nelle istruzioni di installazione. Inclinare, scuotere o far oscillare il televisore può provocare lesioni.

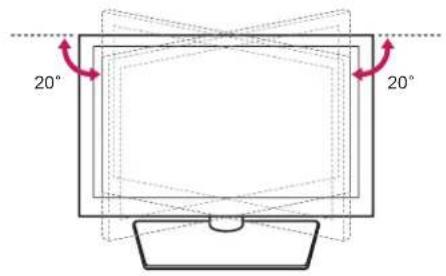

Regolazione dell'angolazione del televisore

(Funzione non disponibile su tutti i modelli.) Per migliorare la visione, regolare l'angolazione del televisore ruotandolo di 20 gradi a sinistra o destra.

20° 20°

TENZIONE

- Fare attenzione alle dita quando si regola l'angolazione della TV. - Se le mani o le dita restano incastrate, ci si può ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore. - Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.
3 Legare strettamente i bulloni a occhiello alle staffe con un cavo robusto. Assicurarsi di mantenere il cavo orizzontale con la superficie piatta.

TTENZIONE

- Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.

OTA

• Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.
• Staffe, bulloni e cavi non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato. LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

10 cm 10 cm 10 cm 10 cm

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	42/50PN45**50/60PN65**
VESA (A x B) 400 x 400
Vite standard M6
Numero di viti 4
montaggio a parete	PSW420BX

A B

TTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.
• Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia.
• Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.

OTA

• Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA.
• Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari.
• La staffa per il montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
• La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
• Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.

TELECOMANDO

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attentamente il presente manuale e utilizzare correttamente il televisore.

Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità ⊕ e ⊖ come indicato dall'etichetta all'interno del vano e chiudere il coperchio.

Per rimuovere le batterie, eseguire la procedura di installazione all'inverso.

TTENZIONE

• Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

Accertarsi di puntare il telecomando verso il sensore sul televisore.

POWERConsente di accendere o spegnere la TV.

SUBTITLE (SOTTOTITOLI)Consente di visualizzare i sottotitoli preferiti in modalità digitale.

AV MODE (MODALITÀ AV)Consente di selezionare una modalità AV.

RATIO (RAPPORTO D'ASPETTO)Consente di ridimensionare un'immagine.

INPUT (INGRESSO)Consente di modificare l'origine di ingresso e di accendere il televisore.

TV/RADSeleziona il programma Radio, TV o DTV.

LIST (ELENCO)Consente di accedere all'elenco programmi salvato.

Q.VIEW (VISUALIZZAZIONE RAPIDA)Consente di tornare al programma precedente.

FAV (PREFERITI)Consente di accedere all'elenco dei programmi preferiti.

GUIDE (GUIDA)Mostra la Guida al programma.

MUTE (MUTO)Consente di disattivare tutti i suoni.

1 PULSANTI TELETEXTQuesti pulsanti vengono utilizzati per il teletext.

PAGEConsente di spostarsi alla schermata precedente o successiva.

II(FREEZE) (BLOCCO IMMAGINE)Consente di bloccare la sequenza corrente utilizzando la sorgente di ingresso HDMI, TV, AV o Component.

SUBTITLE AVMODE RATIO INPUT 1 2 3 4 5 6 7 8 9 LIST 0 Q VIEW + - FAV GUIDE PAGE MUTE TEXT INFO T.OPT SETTINGS ▲ Q MENU OK ► BACK ▼ EXIT ● SPUNK AD ■ ← ► II → • •• •••

INFO1Consente di visualizzare le informazioni del programma corrente e dello schermo.

SETTINGSConsente di accedere ai menu principali.

Q. MENU (MENU RAPIDI)Consente di accedere ai menu rapidi.

OK◎Consente di selezionare menu e opzioni e confermare le scelte effettuate.

Pulsanti di navigazione (su/giù/sinistra/destra)Consente di scorrere i menu e le opzioni.

IndietroConsente di tornare al livello precedente.

EXIT (USCITA)Consente di eliminare dalla visualizzazione tutte le schermate e di ripristinare la modalità TV.

SIMPLINKConsente di accedere ai dispositivi AV collegati con un cavo HDMI tramite HDMI-CEC.Consente di aprire il menu SIMPLINK.

AD (DESCRIZIONE AUDIO)Attiva e disattiva la Descrizione audio.

Pulsanti di controllo (■, ▶, II, ◀, ▶)Consentono di controllare i menu SUPPORTI o i dispositivi compatibili SIMPLINK (USB, SIMPLINK).

2 Pulsanti coloratiQuesti pulsanti vengono utilizzati per il teletext (solo nei modelli con TELETEXT), Set up programmi.(Rosso, : Verde, : GialloBlu)

UTILIZZO DEL MANUALE UTENTE

La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore.

1 Premere SETTINGS per accedere ai menu principali.
2 Premere il pulsante ROSSO per accedere ai menu Assistenza clienti.
3 Premere i pulsanti di navigazione per scorrere fino a Manuale utente, quindi premere OK.

IMAGINE AUDIO IMPOSTAZION TEVPO SUPPORTING LESSO CROKNE BLOCCO Omniere Glupia per cont front front ↓

Manuale utente Impostazione CONFIG. Impostazione IMAGNE, SUOVO OPZIONE Funzione avanzata Informazione Per utilizzare dispositivi in ingresso Per impostare opzioni di tempo Per impostare opzioni per bloccare la TV Per impostare la lingua Per impostare altre opzioni Supporto disabili Per impostare altre opzioni

1 Consente di selezionare la categoria desiderata.
2 Consente di selezionare la voce desiderata. È possibile utilizzare ∧ ∨ per spostarsi tra le pagine.
3 Consente di scegliere la descrizione della funzione desiderata dall'indice.

Manuale utente OPZIONE > Per impostare la lingua SETTINGS > OPZIONE • Lingua E possibile selezionare la lingua del menu visualizzato sullo scrimpi e di audio digitale. • Lingua: Onerente di selezionare una lingua per il testo visualizzato. • Audio Language (Sono in modalità digitale) : Consente di selezionare la lingua selezionare durante la visualizzazione di resensione digitali che istituzione diverse lingua. • Lingua sottolotti (Sono in modalità digitale) : Uterzele la funzione dei sottoliti quando sono interesso due è più lingua dei sottoliti. • Se gli dati dei sottoliti nella lingua selezionare non vergeno trasmesi, vengono riprodotti i sottoliti nella lingua produttiva. 2 Zoom avanti Chudi

SETTINGS → OPZIONE → Lingua È possibile selezionare la lingua del menu visualizzato sullo schemo e dell'audio digitale. • Lingua : Consente di selezionare una lingua per il testo visualizzato. • Audio Language [Solo in modalità digitale] : Consente di selezionare la lingua desicierata durante la visualizzazione di trasmissioni digitali che includono diverse lingue. • Lingua sottotitoli [Solo in modalità digitale] : Utilizzare la funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli. • Se i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predefinita. 2 Zoom indiree Chius

1 Visualizza la descrizione del menu selezionato.
È possibile utilizzare i tasti ∧ ∨ per spostarsi tra le pagine.
2 Per ingrandire o ridurre la schermata.

MANUTENZIONE

Pulizia del televisore

Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

• Innanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schermo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
• Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema Soluzione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare.Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.Controllare che le batterie siano ancora cariche e correttamente inserite (⊕su ⊕ ⭕ ).⊖
Non viene visualizzata alcuna immagine e non è prodotto alcun suono.	Controllare che la TV sia accesa.Verificare che il cavo di alimentazione sia collegato ad una presa a muro.Verificare se esiste un problema nella presa a muro collegando altri prodotti.
La TV si spegne improvvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.Verificare se la funzione Timer Spegnimento è attiva nelle impostazioni relative all'ora.In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI DVI), viene visualizzato il messaggio “Nessun segnale” o “Formato non valido”.	Spegnere/accendere la TV utilizzando il telecomando.Ricollegare il cavo HDMI.Riavviare il PC con la TV accesa.

MANUAL DE USUARIO

TV DE PLASMA

Collegare il televisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

• Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori.
• Se la qualità dell'immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
• Se la qualità dell'immagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
• Il cavo e il convertitore dell'antenna non sono in dotazione.
  • Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Español

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Español

Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo HDMI come mostrato nell'illustrazione di seguito. Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

OTA

• Si consiglia di utilizzare il televisore con il collegamento HDMI per ottenere la migliore qualità delle immagini.
• Utilizzare un cavo HDMI™ ad alta velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).
• I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.
• Formato audio HDMI supportato: Dolby Digital, PCM (fino a 192 KHz, 32 k/44,1 k/48 k/88 k/96 k/176 k/192 k, DTS non supportato.)

Español

Il segnale digitale video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo DVI-HDMI come mostrato nell'illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio.

- A seconda della scheda grafica in uso, la modalità DOS potrebbe non funzionare se si utilizza un cavo da HDMI a DVI.

Español

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno al televisore usando un cavo component come mostrato nella figura di seguito.

OTA

- L'errato collegamento dei cavi può far sì che le immagini vengano visualizzate in bianco e nero o con colori distorti.

Español

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo composite come mostrato nell'illustrazione di seguito.

Español

È possibile utilizzare un sistema audio esterno opzionale al posto dell'altoparlante integrato.

Collegamento audio ottico digitale

Il segnale audio digitale viene trasmesso dal televisore su un dispositivo esterno. Collegare il dispositivo esterno e il televisore con il cavo audio ottico come mostrato nell'illustrazione di seguito.

OTA

• Non guardare nella porta dell'uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista.
• Contenuti audio con funzione anticopia (ACP, Audio Copy Protection) possono bloccare l'uscita audio digitale.

Español

Collegare una periferica di archiviazione USB, ad esempio una memoria flash USB, un hard disk esterno o un lettore di schede di memoria USB al televisore e accedere al menu My Media per utilizzare diversi file multimediali.

Español

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i paesi.

OTA

- Verificare che il modulo CI sia inserito nello slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso.

Español

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore con il cavo Euro Scart come mostrato nell'illustrazione di seguito.

Tipo di uscitaModalitàdi ingressocorrente	AV1(Uscita TV ^1 )
TV digitale TV digitale
TV analogica, AV	TV analogicaComponent
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

• I cavi Euro Scart devono essere schermati.

Español

Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.

OTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al televisore a prescindere dall'ordine della porta del televisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Español
