FOIRE AUX QUESTIONS - Elevate Control Power Team UK30100COM Oreck

Comment puis-je changer le sac de l'aspirateur Oreck Elevate Control Power Team ?

Pour changer le sac, ouvrez le compartiment à sacs en tirant sur le couvercle. Retirez le sac usagé en le tirant doucement et insérez un nouveau sac en vous assurant qu'il est bien en place avant de refermer le couvercle.

Pourquoi mon aspirateur Oreck Elevate Control ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'aspirateur ne s'allume toujours pas, vérifiez si le cordon d'alimentation est endommagé ou si le disjoncteur a sauté.

Comment nettoyer le filtre de mon aspirateur Oreck Elevate Control ?

Pour nettoyer le filtre, retirez-le du compartiment prévu à cet effet. Tapotez-le doucement pour enlever la poussière et les débris. Si le filtre est très sale, vous pouvez le laver à l'eau tiède sans détergent. Laissez-le sécher complètement avant de le remettre en place.

Quels types de surfaces puis-je aspirer avec l'Oreck Elevate Control ?

L'Oreck Elevate Control est conçu pour aspirer efficacement sur différents types de surfaces, y compris les tapis, les moquettes et les sols durs. Assurez-vous de régler la hauteur de la brosse en fonction du type de surface que vous aspirez.

Que faire si l'aspirateur ne aspire plus correctement ?

Vérifiez si le sac est plein et si le filtre doit être nettoyé ou remplacé. Assurez-vous également qu'il n'y a pas d'obstruction dans le tuyau ou la brosse. Si tout semble en ordre, le moteur pourrait nécessiter un contrôle par un professionnel.

Comment entretenir mon Oreck Elevate Control pour prolonger sa durée de vie ?

Pour entretenir votre aspirateur, changez régulièrement le sac et nettoyez le filtre. Inspectez le cordon et les accessoires pour détecter tout dommage. Stockez l'aspirateur dans un endroit sec et évitez de l'exposer à des températures extrêmes.

Comment utiliser la fonction de contrôle de la puissance de l'aspirateur ?

Utilisez le bouton de contrôle de la puissance situé sur la poignée pour ajuster l'aspiration selon vos besoins. Cela vous permet d'augmenter la puissance pour les zones plus sales ou de réduire l'aspiration pour les surfaces délicates.

MODE D'EMPLOI Elevate Control Power Team UK30100COM Oreck

Aspirateur-balai Ultimate

Lisez attentivement ce manuel, et conservez-le comme référence ultérieure.

Ap- préciez

Merci pour votre achat de notre aspirateur-balai Ultimate. Cet appareil pèse environ 2,25 kg, il est livré avec une variété d'accessoires pour tous les besoins de nettoyage. Le filtre HEPA installé empêche la poussière et la saleté de s'échapper de votre aspirateur.

ORECK®

Bienvenue dans notre programme de service à la clientèle Call, Click. Pour contacter Oreck, appelez ou cliquez en utilisant les informations suivantes :

Appelez

USA: 1•800•989•3535 Canada: 1•888•676•7325

Cliquez

Sur le Web, allez sur le site www.oreck.com et cliquez en haut à droite pour trouvez un magasin proche.

Contenu

Sécurité 38

Avertissements généraux 38

Fiche polarisée....39

Pièces et caractéristiques .... 40

Montage 42

Fixation du support d'accessoires ..... 42

Fixation du tuyau annelé et des accessoires ... 43

Fixation de la bandoulière réglable ..... 44

Utilisation 45

Utilisation de l'aspirateur ..... 45

Après l'utilisation de l'aspirateur ..... 45

Entretien. 46

Remplacement du sac intérieur jetable ..... 46

Remplacement du micro-filtre ..... 47

Remplacement du filtre HEPA ..... 48

Dépannage 49

Pièces....50

Garantie 51

Avertissements généraux

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lisez toutes les instructions avant d'utiliser l'aspirateur.

AVERTISSEMENT! Pour réduire le risque de départ d'incendie, de commotion électrique ou de blessure en utilisant un appareil électrique, des précautions élémentaires doivent toujours être suivies, dont celles-ci :

• Ne laissez pas un appareil sans surveillance s'il est branché. Débranchez-le de la prise secteur s'il n'est pas en utilisation ou avant une intervention dessus.
• Ne l'utilisez pas dehors ou sur des surfaces humides.
• Ne laissez pas l'appareil être utilisé comme un jouet. Il faut faire bien attention quand il est utilisé près d'enfants.
• Ne l'utilisez que comme indiqué dans ce manuel. N'utilisez que des accessoires recommandés par le constructeur.
• Ne l'utilisez pas avec un cordon ou une fiche d'alimentation secteur présentant des dommages. Si l'appareil ne fonctionne pas comme il le devrait, est tombé, a été endommagé, laissé dehors ou plongé dans l'eau, ramenez-le à un centre de dépannage ou appelez notre service à la clientèle : USA : 1-800-989-3535 Canada : 1-888-676-7325
• Ne le tirez pas et ne le transportez pas par son cordon, n'utilisez pas ce cordon comme une poignée, ne refermez pas de port sur le cordon, et ne le tirez pas autour de bords ou d'angles tranchants.
• Gardez le cordon à distance de surfaces chauffées.
• Ne faites pas rouler d'appareil sur le cordon.
• Ne débranchez pas de la prise secteur en tirant sur le cordon. Pour débrancher, prenez la fiche, pas le cordon.
• Ne manipulez ni la fiche secteur ni l'appareil avec des mains humides.
• N'introduisez aucun objet dans les ouvertures. N'utilisez pas l'appareil avec une des ouvertures obstruée. Gardez-le exempt de poussière, de peluche, de cheveux et de tout ce qui pourrait réduire l'écoulement d'air.
• Maintenez la chevelure, les vêtements lâches, les doigts et toutes les parties du corps à l'écart des ouvertures et des pièces en mouvement.
• N'utilisez pas l'appareil pour récupérer quoi que ce soit qui brûle ou fume, comme des cigarettes, des allumettes ou des cendres chaudes.

• N'utilisez pas l'appareil sans qu'un ensemble de sac de filtrage soit en place.

• Coupez toutes les commandes avant de débrancher.

• Faites particulièrement attention quand vous nettoyez des escaliers.
• Ne récupérez pas avec l'appareil des liquides inflammables ou combustibles, tels que de l'essence ou un fluide léger, ou ne l'utilisez pas dans des zones où ils sont présents.
• N'utilisez pas un appareil dans un espace fermé où des vapeurs inflammables, explosives ou toxiques sont dégagées par de la peinture à l'huile, du diluant à peinture, certaines substances insecticides, ou dans une zone où il y a de la poussière inflammable.
• Ne récupérez pas de matière toxique, comme de l'agent blanchissant chloré, de l'essence, etc. avec cet appareil.
• Faites attention en aspirant sur les bords et les franges de tapis.

Fiche polarisée

Une fiche polarisée a une broche arrondie qui est plus grosse que la broche droite plate. C'est la terminaison arrondie qui entre dans la fente la plus longue de la prise secteur. Pour réduire le risque de commotion électrique, cet équipement possède une fiche polarisée (une lame est plus large que l'autre). Cette fiche ne s'adapte dans une prise polarisée que d'une seule façon. Si la broche ne veut pas rentrer complètement dans la prise, inversez la fiche. Si elle n'entre toujours pas, contactez du personnel qualifié pour installer une prise secteur compatible; Vous ne devez en aucune façon altérer la fiche.

Broche arrondie

CONSERVEZ CES INSTRUCTIONS

Pour une utilisation domestique uniquement

Pièces et caracté- ristiques

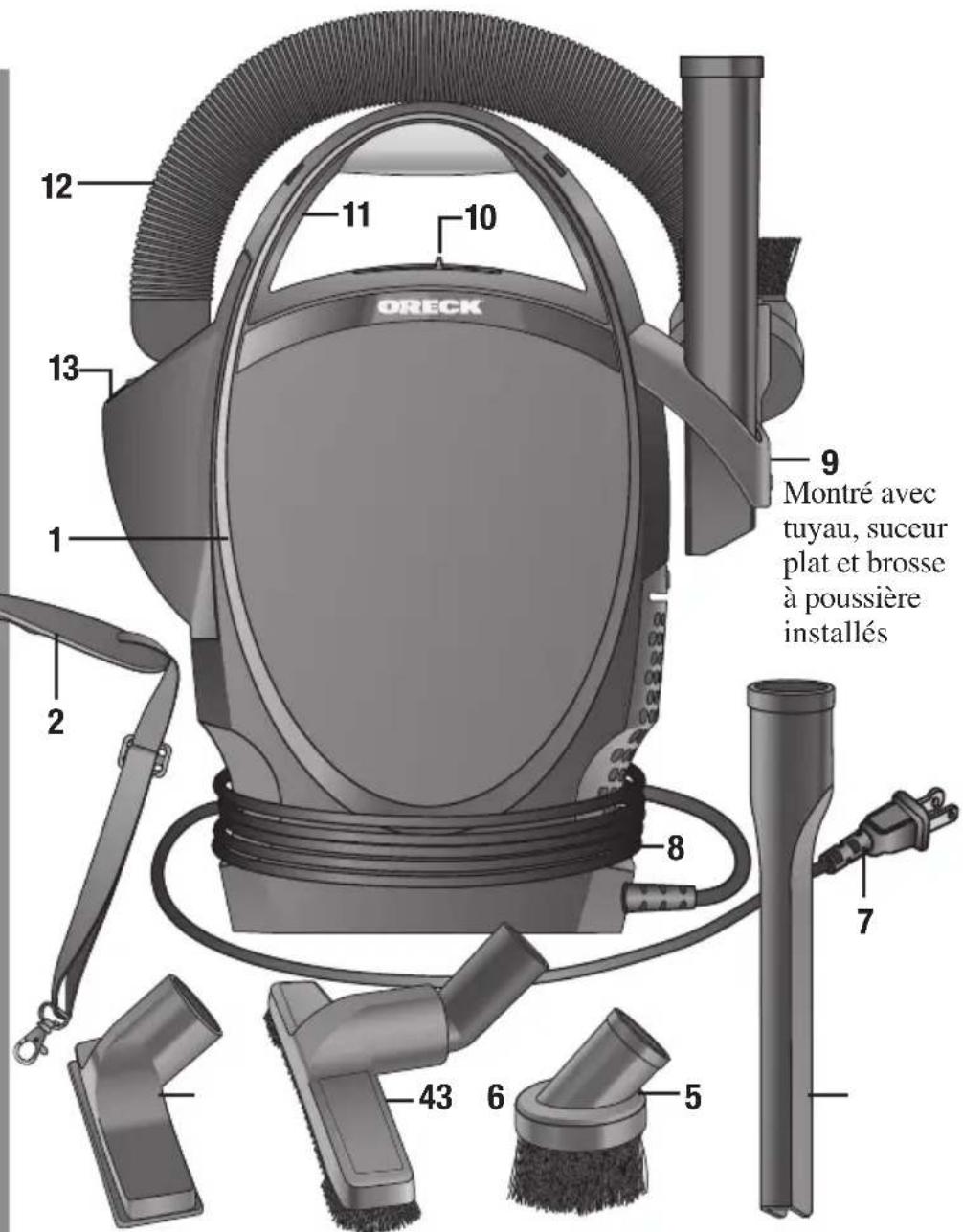

12 11 10 13 1 2 8 9 Montré avec tuyau, succur plat et brosse à poussière installés 43 6 5 7

1. Aspirateur-balai Ultimate : Unité de traineau d'aspirateur.
2. Bandoulière réglable: Fixe le traîneau en positions horizontale et verticale.
3. Accessoire pour tentures : Pour nettoyer les meubles tapissés et les draperies.
4. Accessoire large pour sols : Outil à main pour nettoyer les sols nus et les murs.
5. Brosse à dépoussiérer : Le meilleur accessoire pour les surfaces délicates.
6. Accessoire suceur plat

: Nettoie dans les zones étroites comme les craquelures et crevasses.

1. Cordon d'alimentation : Cordon de 6 mètres pour un branchement à distance.
2. Enroulage de cordon : Dispositif de rangement du cordon d'alimentation.
3. Porte-accessoires : Permet de ranger les accessoires sur l'aspirateur.
4. Commutateur M/A : Permet de démarrer et d'arrêter l'aspirateur.
5. Poignée de transport avec accrochages pour attaches : Permet de transporter l'aspirateur et de fixer les attaches.

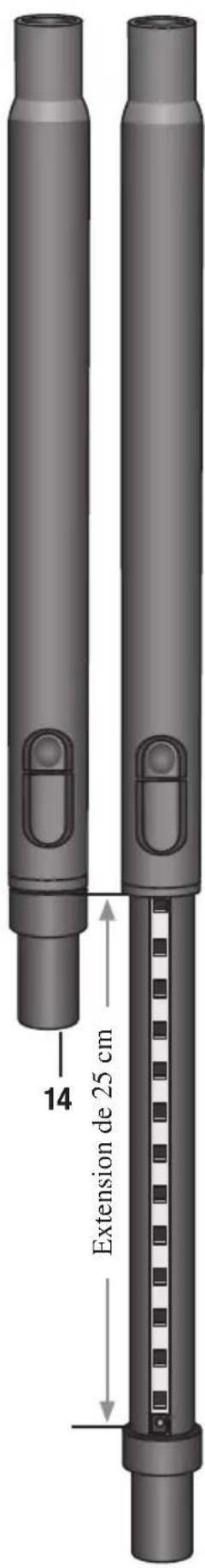

14 Extension de 25 cm

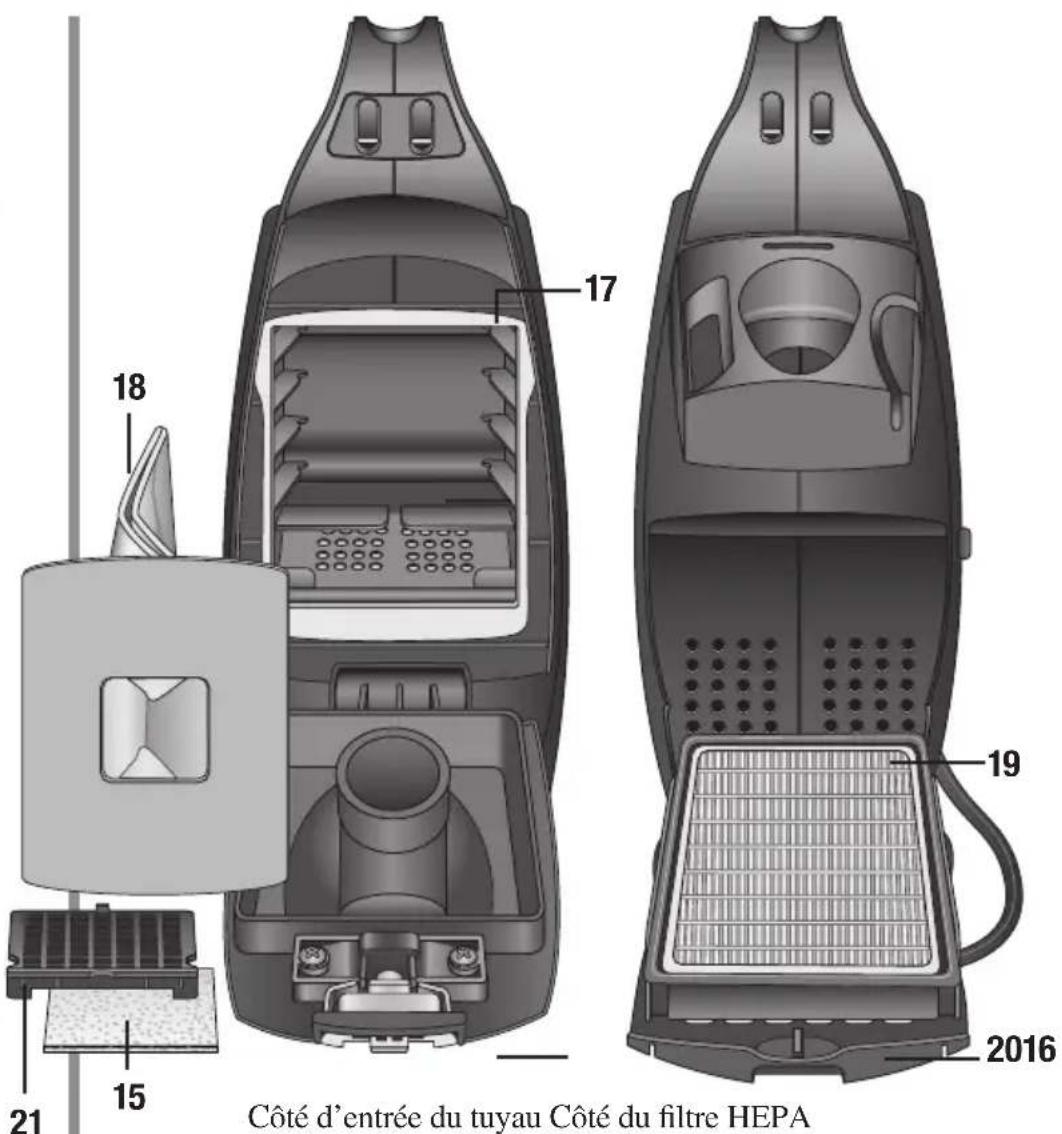

17 18 19 2016 Côté d'entrée du tuyau Côté du filtre HEPA 15 21

1. Tuyau annelé : Tuyau flexible facile à utiliser.
2. Entrée de tuyau : Emplacement du raccordement de tuyau.
3. Tube d'extension : Permet de gagner 25 cm de longueur par appui sur un bouton.
4. Micro-filtre : Empêche la poussière et la saleté d'entrer dans le moteur de l'aspirateur.

5. Trappe de sac intérieur : Permet l'accès au sac intérieur.

6. Joint de sac : Crée une bonne étanchéité pour empêcher les fuites d'air. N'enlevez pas ce joint.

7. Sac intérieur jetable : Collecte les débris pendant le processus d'aspiration.
8. Filtre HEPA : Aide à conserver la poussière et la saleté dans l'aspirateur durant le nettoyage.
9. Couvercle de filtre HEPA : Le filtre HEPA est protégé sous ce couvercle.
10. Cadre de micro-filtre : Maintient le micro-filtre

Montage

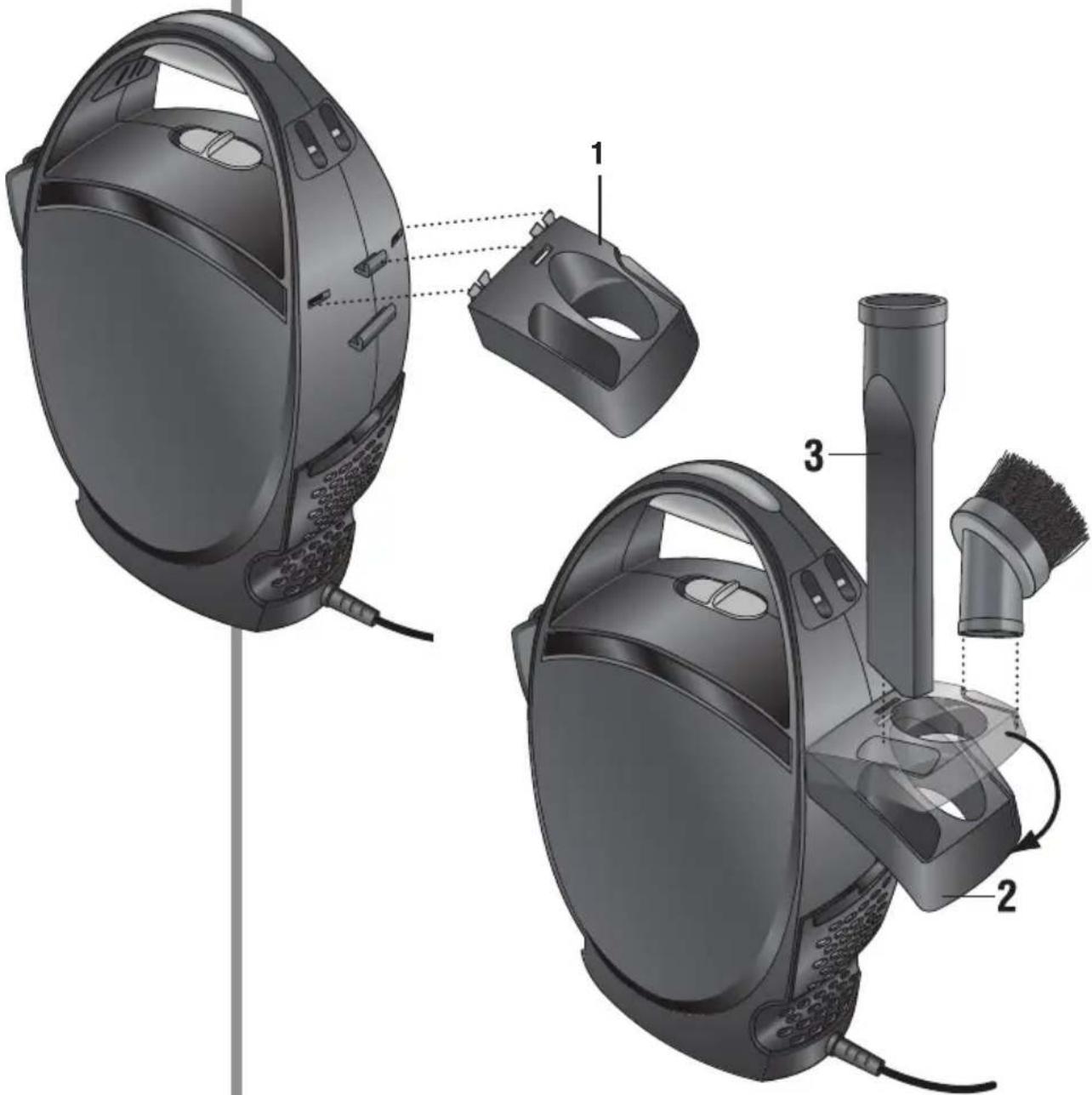

Fixation du porte-accessoires

Avant de monter le tuyau ou un des accessoires sur votre aspirateur, vous devez d'abord fixer le porte-accessoires.

1. Alignez la fente centrale et les deux pattes sur le dessous du porte-accessoires avec le taquet central et les deux fentes du coté de l'aspirateur.
2. Faites pivoter le porte-accessoires en l'abaissant en place.
3. Chargez les outils sur le porte-accessoire dans les fentes extérieures désignées.

2 1 3 4 5 Nettoie les surfaces délicates Nettoie les sols nus et les murs Nettoie zones été Nettoie les tentures

Fixation du tuyau annelé et des accessoires

1. Alignez la fente en J à l'extrémité du tuyau avec le taquet à l'intérieur de l'entrée de tuyau.

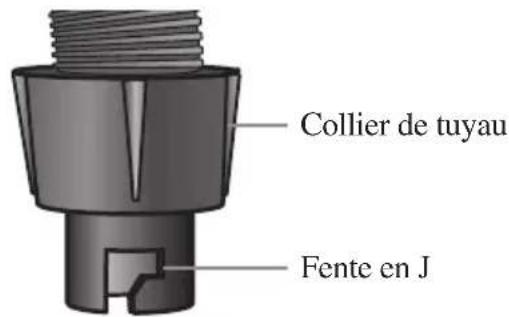

Collier de tuyau Fente en J

1. Tournez le collier de tuyau en sens horaire pour le verrouiller en place. Pour le déverrouiller, tournez ce collier en sens antihoraire.
2. Fixez le tube d'extension réglable. Le tube et tous les accessoires de nettoyage sont fournis pour se verrouiller sur l'aspirateur par friction. Tournez et poussez pour bien verrouiller à la fixation. Tournez et tirez pour enlever.
3. Choisissez l'accessoire que vous voulez utiliser dans votre tâche de nettoyage.

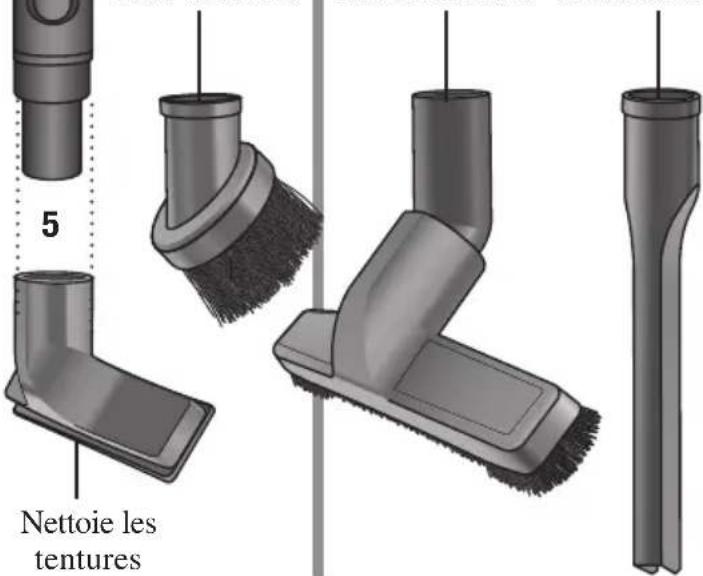

4. Fixez cet accessoire à l'extrémité du tube d'extension avec la méthode de verrouillage par rotation et poussée décrite à l'étape précédente.

Nettoie les ones étroites

5 Nettoie les tentures

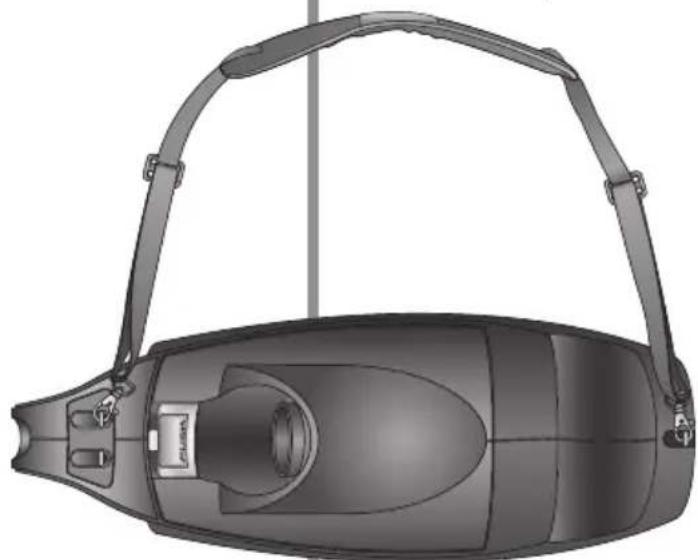

Fixation de la bandoulière réglable

La bandoulière peut se fixer pour utiliser l'aspirateur en position horizontale ou verticale selon ce qui est pour vous le plus confortable pour l'utilisation.

1. Pour régler la longueur de la bandoulière, desserrez les attaches, et glissez la boucle vers le haut ou le bas selon la longueur voulue.

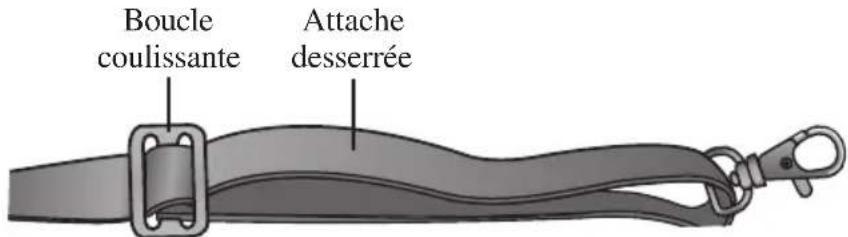

Boucle coulissante Attache desserrée

1. Pour transporter l'aspirateur en position verticale : Accrochez chaque extrémité de la bandoulière dans les deux fentes sur les côtés de la poignée de transport.

2. Pour transporter l'aspirateur en position horizontale : Accrochez une extrémité de la bandoulière dans la fente de la poignée de transport, du côté de l'entrée du tuyau. Accrochez l'extrémité oppose de la bandoulière dans la fente en bas de l'aspirateur, du côté de l'entrée du tuyau.

Utilisation de l'aspirateur

1. Déroulez le cordon d'autour du bas du support de cordon.
2. Branchez la fiche du cordon dans une prise secteur.
3. Fixez l'accessoire dont vous avez besoin pour votre tâche de nettoyage sur le tube d'extension.

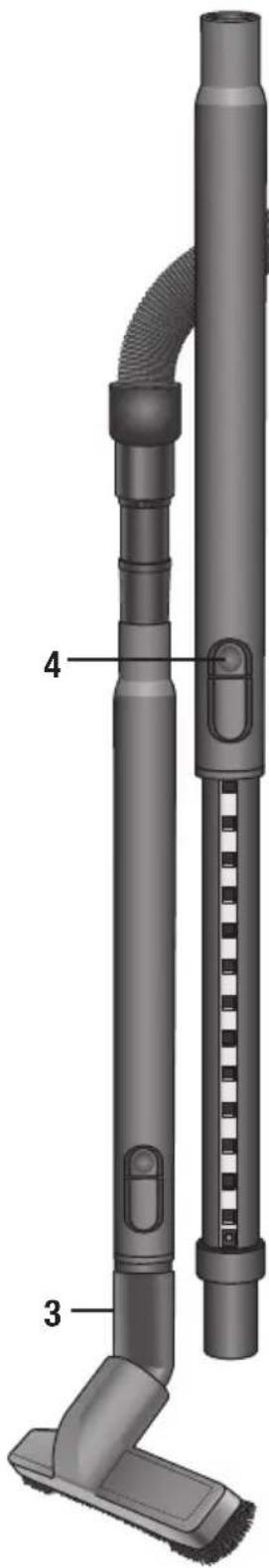

4. Si nécessaire actionnez le bouton sur le tube d'extension pour augmenter la longueur.
5. Poussez le commutateur de vapeur sur la position d'activation (ON).
6. Commencez à aspirer.

Après l'utilisation de l'aspirateur

1. Poussez le commutateur de vapeur sur la position d'arrêt (OFF).
2. Débranchez la fiche du cordon.
3. Enroulez le cordon autour du bas du support de cordon.

Remarque : L'aspirateur-balai Ultimate comporte un SYSTÈME DE PROTECTION DU MOTEUR : Si des matières fines comme de la suie, du ciment, de la poussière de plâtre, de la poudre d'encre de polycopieuse, etc. sont récupérées, la surface du sac peut s'obstruer et causer l'arrêt du moteur pour éviter sa surchauffe. Si cela se produit, coupez l'aspirateur à son commutateur et débranchez-le. S'il est plein, remplacez le sac à poussière intérieur jetable. Vérifiez et évacuez tout bouchage éventuel dans le tuyau ou l'accessoire. Après environ trente minutes, le moteur aura suffisamment refroidi et l'aspirateur sera prêt à servir de nouveau.

IMPORTANT: L'appareil doit rester débranché durant trente minutes pour que le moteur refroidisse et que le système se restaure.

Entretien

Remplacement du sac intérieur jetable

Quand le sac à poussière intérieur jetable est plein, vous devez le remplacer par un neuf. N'utilisez que des sac de filtrage Oreck XL véritables.

Pour obtenir les meilleurs résultats, changez le sac intérieur remplaçable régulièrement même s'il n'est pas tout à fait plein. Un sac très sale ou presque plein affectera la force d'aspiration de l'appareil, et cela peut causer un échauffement excessif du moteur pouvant l'endommager.

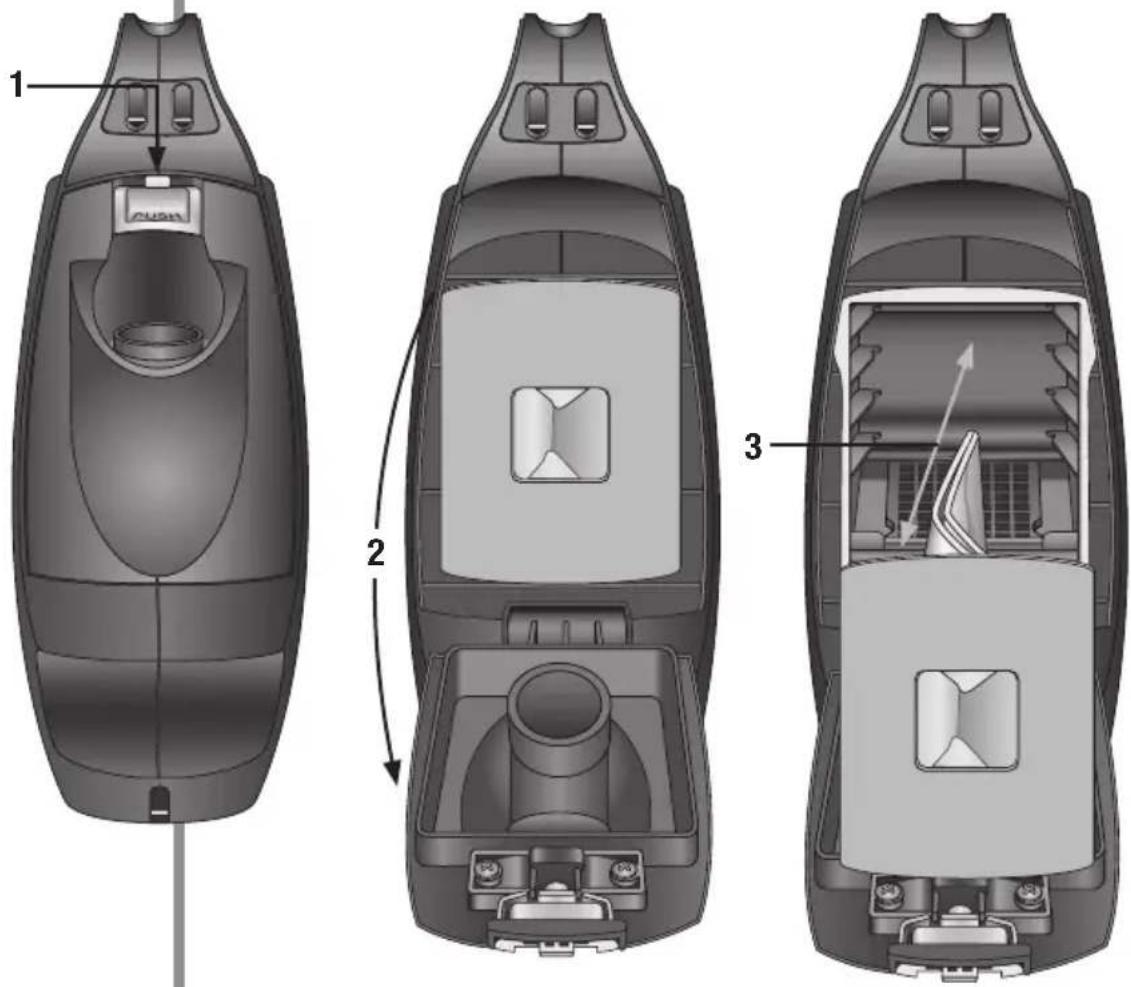

Pour remplacer le sac intérieur :

1. Appuyez sur le bouton de libération de la trappe de sac intérieur situé au-dessus de l'entrée de tuyau.
2. Faites pivoter cette trappe vers le bas.
3. Tirez le sac intérieur pour le sortir.
4. Insérez un nouveau sac intérieur en ajustant son rebord en carton entre les taquets à l'intérieur du support de sac en creux.
5. Refermez la trappe d'accès au sac intérieur.

Replacement du micro-filtre

Le micro-filtre est une protection supplémentaire contre la poussière et la saleté qui pourraient entrer dans le moteur d'aspiration. Pour maintenir votre aspirateur au mieux de son fonctionnement, vous devez changer ce micro-filtre quand il devient sale.

Pour remplacer le micro-filtre :

1. Suivez les étapes 1-3 de la page 12, Remplacement du sac intérieur jetable.
2. Pour enlever le micro-filtre, levez le doigt renfoncé et tirez pour le sortir.
3. Pour cela, enlevez le micro-filtre de son cadre. Remplacez-le par un micro-filtre neuf en l'appuyant sur le taquet situé sous le cadre de micro-filtre.
4. Insérez le cadre de micro-filtre dans le logement, sous les nervures situées à l'arrière du logement, et positionnez le taquet arrière entre les nervures.
5. Remettez le sac intérieur à sa place, et refermez la trappe d'accès.

IMPORTANT : N'enlevez jamais le joint blanc entourant l'ouverture pour sac intérieur. L'aspirateur perdrait de l'air et ne fonctionnerait pas correctement.

Remplacement du filtre HEPA

Le filtre HEPA doit être remplacé tous les six mois, ou plus souvent si l'aspirateur est utilisé pour récupérer des particules fines, ou dans des environnements très sales.

Pour remplacer le filtre HEPA :

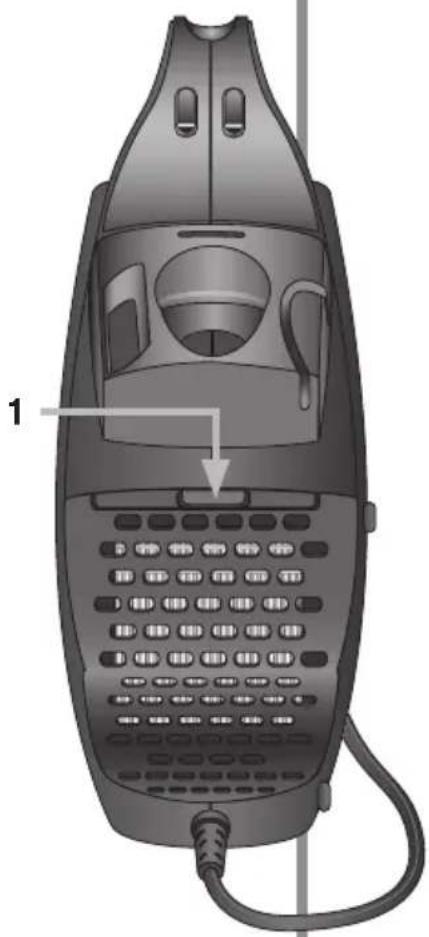

1. Appuyez sur le taquet du couvercle de filtre HEPA.
2. Tirez le couvercle hors de sa fente.
3. Sortez en le glissant vers le haut le filtre HEPA hors du couvercle.
4. Insérez un nouveau filtre en alignant les fentes sur le côté du filtre avec les taquets sur l'intérieur du couvercle de filtre.
5. Remettez l'ensemble de couvercle de filtre HEPA dans la fente, et tournez le couvercle jusqu'à ce qu'il s'insère en place.

Les problèmes de service qui semblent majeurs peuvent souvent être résolus facilement. Vous pouvez être votre propre dépanneur en passant ce guide en revue. Toutes les autres interventions doivent être réalisées par un centre de réparations agréé par Oreck.

Problème Vérification Solution
L’aspirateur ne fonctionne pas.	Mauvais branche ment.Pas de tension à la prise secteur.Déclenchement de la protection du moteurBesoin d’intervention de service	La fiche du cordon doit être bien enfoncée dans la prise secteur.Réenclenchez le disjoncteur en amont, ou changez le fusible. Si vous avez besoin d’aide, contactez un électricien professionnel.Voyez la section Système de protection du moteur en page 45.Allez au centre de réparation le plus proche ou contactez-le.
L’appareil n’aspire pas ou peu.	Le sac intérieur jetable est plein.Le tuyau ou le tube d’extension est bouché.Il y a une fuite d’air due à un joint manquant ou endommagé.	Remplacez le sac intérieur jetable.Voyez la section Remplacement du sac intérieur jetable en page 46.Enlevez les obstructions.Remplacez le joint blanc de sac.
Le tube d’extension et les accessoires ne restent pas solidaires.	Le bon verrouillage par friction n’est pas réalisé.	Poussez et tournez les accessoires ensemble pour une bonne fixation.

Pièces

Tous les accessoires et les pièces de rechange sont vendus séparément. Pour commander, appelez notre ligne spéciale de service à la clientèle, ou visitez notre site Web. Veuillez avoir sous la main la référence de modèle de l'étiquette signalétique en bas de l'unité.

Pièce Numéro
Sacs intérieurs de rechange en papier (paquet de 12 avec un micro-filtre)	PK BB12DW
Sacs intérieurs de rechange pour lutte contre les odeurs (paquet de 12 avec un micro-filtre)	PKBB12OF
Filtre HEPA de rechange HF1000
Micro-filtre de rechange 72005-01
Joint blanc de sac de rechange 72017-02

Garantie

Aspirateur-balai Ultimate

ORECK MANUFACTURING COMPANY : (ORECK vous procure la garantie limitée qui suit pour ce produit uniquement s'il a été à l'origine acheté pour être utilisé, et non revendu, chez ORECK ou un détaillant ORECK agréé.)

ORECK réparera ou remplacera, sans frais pour l'acheteur d'origine, toute pièce avérée défectueuse pour cause de matériaux ou de main-d'œuvre, pendant trois (3) année suivant la date d'achat. Cette garantie limitée s'applique pour une utilisation domestique normale. Toute utilisation commerciale de ce produit annulerait cette garantie limitée.

Les pièces sujettes à une usure normale ne sont pas couvertes par cette garantie limitée.

Cette garantie limitée ne s'applique pas à toute pièce ayant subi : accident, abus, utilisation commerciale, altération, mésusage, dommages dus au feu ou à une catastrophe naturelle, alimentation par des tensions autres que celles de la plaque signalétique, intervention sur le produit par un tiers autre qu'ORECK ou un centre de dépannage agréé par l'usine.

ORECK n'autorise aucune personne ou représentation à assumer ou à garantir toute obligation de garantie avec la vente de ce produit.

La garantie limitée d'ORECK n'est valide que si vous avez conservé la preuve de votre achat chez ORECK ou un détaillant ORECK agréé. Si vous avez acheté ce produit d'une autre source quelconque, vous l'avez acheté "TEL QUEL", ca qui signifie qu'ORECK ne vous accorde pas de garantie, et que c'est vous, et non ORECK, qui assumera tout le risque de la qualité et de la performance pour ce produit, y compris le coût complet de toutes les interventions ou réparations nécessaires pour tous défauts.

La responsabilité d'ORECK en cas de dommages pour vous pour toutes les sortes de coûts venant des clauses de cette garantie limitée sera limitée au montant payé pour ce produit au moment de son achat originel, et ORECK ne sera responsable d'aucuns dommages, directs ou indirects, consécutifs ou annexes, venant de l'utilisation de ce produit ou de l'impossibilité de l'utiliser.

Certaines provinces ne permettent pas la limitation ou l'exclusion des dommages consécutifs ou annexes, de ce fait la limitation ou exclusion précédente peut ne pas s'appliquer dans votre cas.

TOUTES LES GARANTIES EXPLICITES OU IMPLICITES POUR CE PRODUIT, INCLUANT LES GARANTIES IMPLICITES DE VALEUR MARCHANDE ET D'ADÉQUATION À UNE FINALITÉ SPÉCIFIQUE, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE, ET AUCUNE GARANTIE, EXPLICITE OU IMPLICITÉ, NE SERA APPLICABLE APRÈS CETTE PÉRIODE.

Certaines provinces ne permettent pas de limitations sur la durée des garanties implicites, de ce fait la limitation précédente peut ne pas s'appliquer dans votre cas.

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui varient d'une province à l'autre.
