Top Juicer 150188 - Extracteur de jus BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Extracteur de jus
Puissance	150 W
Matériaux	Acier inoxydable et plastique
Capacité du réservoir à pulpe	1,5 L
Capacité du réservoir à jus	1,5 L
Dimensions	30 x 20 x 40 cm
Poids	5 kg
Facilité d'utilisation	Simple à assembler et à démonter pour un nettoyage facile
Entretien	Pièces amovibles compatibles lave-vaisselle
Sécurité	Protection contre les surcharges, pieds antidérapants
Garantie	2 ans
Informations supplémentaires	Idéal pour les fruits et légumes, extraction à froid pour conserver les nutriments

FOIRE AUX QUESTIONS - Top Juicer 150188 BARTSCHER

Comment démonter et nettoyer l'extracteur de jus BARTSCHER Top Juicer 150188 ?

Pour démonter l'extracteur de jus, éteignez l'appareil et débranchez-le. Retirez le couvercle, le filtre et le récipient à pulpe. Lavez toutes les pièces amovibles à l'eau chaude savonneuse ou dans le lave-vaisselle. Essuyez le moteur avec un chiffon humide.

Pourquoi mon extracteur de jus ne fonctionne-t-il pas ?

Vérifiez si l'appareil est bien branché et que la prise fonctionne. Assurez-vous que toutes les pièces sont correctement assemblées et que le couvercle est bien fixé. Si l'appareil est toujours inactif, contactez le service client.

L'extracteur de jus BARTSCHER Top Juicer 150188 fait du bruit pendant son fonctionnement, est-ce normal ?

Un certain niveau de bruit est normal, mais des bruits inhabituels peuvent indiquer un problème. Vérifiez que l'appareil est sur une surface stable et que rien ne bloque les pièces mobiles. Si le bruit persiste, envisagez de faire vérifier l'appareil.

Quel type de fruits et légumes puis-je utiliser avec cet extracteur de jus ?

L'extracteur de jus BARTSCHER Top Juicer 150188 est conçu pour traiter une variété de fruits et légumes, y compris les pommes, les carottes, les agrumes et le céleri. Évitez les fruits à pépins très durs ou les légumes trop fibreux qui pourraient obstruer l'appareil.

Comment puis-je obtenir un jus plus clair sans pulpe ?

Pour un jus plus clair, vous pouvez passer le jus obtenu à travers un tamis fin ou une étamine après l'extraction. Cela éliminera la pulpe et vous donnera un jus plus lisse.

Quels accessoires sont inclus avec l'extracteur de jus BARTSCHER Top Juicer 150188 ?

L'extracteur de jus est généralement livré avec un récipient pour le jus, un récipient pour la pulpe et un outil de nettoyage. Consultez le manuel d'utilisation pour une liste complète des accessoires inclus.

MODE D'EMPLOI Top Juicer 150188 BARTSCHER

IMPORTANT : documents inclus dans ce manuel et à conserver :

- DECLARATION « CE » DE CONFORMITE

• CERTIFICAT DE GARANTIE

VERSION ORIGINALE

Coffee grinders - Fruit juicers - Mixers - Blenders - Drinks dispensers - Planetary mixers Cheese graters - Ice crushers - Mincers - Vegetable slicers – Dough mixer Moulins à café - Presse-fruits - Mixers - Blenders - Distributeurs de boissons - Batteurs mélangeurs - Pétrin - Râpes à fromage - Broyeurs à glaçons - Hache-viande - Coupe-légumes

MODELES DEPOSES FRANCE ET INTERNATIONAL INTERNATIONALLY PATENTED MODELS

SOMMAIRE

CONTRE INDICATIONS : 4

BRANCHEMENT ELECTRIQUE : 5

1ere MISE EN ROUTE....5

RECYCLAGE DU PRODUIT EN FIN DE VIE 5

VOTRE PRESSE-AGRUMES N°71 6

UTILISATION DE L'APPAREIL 6

MISE EN ROUTE : 6

NETTOYAGE : 6

MAINTENANCE....6

Pièces Détachées....7

L'appareil ne démarre pas : 7

L'appareil s'arrête suite à une chauffe moteur :....7

L'appareil s'arrête suite à une surcharge :....7

CARACTERISTIQUES TECHNIQUES DE L'APPAREIL....8

Schéma électrique 110-120V 50/60Hz - Schéma électrique 220-240V 50/60Hz....9

CERTIFICAT DE GARANTIE 11

PLAQUE SIGNALETIQUE DE L'APPAREIL 11

DECLARATION "CE" DE CONFORMITE

LE FABRICANT :

SANTOS SAS - 140-150, Av. Roger SALENGRO 69120 VAULX-EN-VELIN (LYON) FRANCE

Déclare que l'appareil destiné à être mis sur le marché professionnel, désigné ci-après :

Désignation : Presse-agrumes

Numéro de type : 71, 71C

est conforme :

• aux dispositions réglementaires définies par l'annexe 1 de la directive européenne "machines" n°2006/42/CE, et aux législations nationales la transposant.
• aux dispositions réglementaires des directives et règlements européens suivants :

○ N° 2006/95/CE (Directive basse tension)
○ N° 2004/108/CE (Directive CEM)
○ N° 2011/65/UE (Directive RoHS)
○ N° 2012/19/UE (Directive DEEE)
○ N° 1935/2004/CE (Règlement) concernant les matériaux et objets destinés à entrer en contact avec des denrées alimentaires
o N° 10/2011/CE (Règlement) concernant les matières plastiques destinées au contact des aliments

Normes européennes harmonisées utilisées pour donner présomption de conformités aux exigences essentielles des directives citées précédemment :

• NF EN ISO 12100 -1 et 2 :2004 : Sécurités des Machines - Principes généraux de conception
• NF EN 60204-1 : 2006 : Sécurités des machines - Équipement électrique des machines - Règles générales
• NF EN 1672-2 : 2005, Machines pour les produits alimentaires - Notions fondamentales - Prescriptions relatives à l'hygiène.
  • NF EN 60335-1 : 2013 : Sécurité des appareils électrodomestiques et analogues
• NF EN 60335-2-64 :2004 : Règles particulières pour les machines de cuisine électriques à usage collectif

Fait à VAULX-EN-VELIN le : 01/02/2016

Titre du signataire : PRÉSIDENT DIRECTEUR GÉNÉRAL

Nom du signataire : Aurélien FOUQUET

Signature :

A E

REGLES DE SECURITES

Lors de l'utilisation, l'entretien ou la mise au rebut de l'appareil, toujours veiller à bien respecter les précautions élémentaires suivantes.

Lire la totalité de la notice explicative

Note : Pour faciliter la compréhension des paragraphes suivants, veuillez vous référer aux schémas situés en fin de manuel

CONTRE INDICATIONS :

1. Ne pas utiliser cet appareil pour presser des aliments autres que des citrons, oranges et pamplemousses.

2. Le nettoyage au jet d'eau ou sous pression n'est pas autorisé.

3. Le socle ne doit pas être plongé dans l'eau.

4. Ne pas utiliser l'appareil avec un cordon d'alimentation endommagé. il doit être remplacé soit, par un revendeur agréé SANTOS ou par la société SANTOS, soit par des personnes de qualification similaire afin d'éviter un danger.

5. Débrancher l'appareil avant toute intervention sur celui-ci : nettoyage, entretien, maintenance.

6. Il est interdit de faire fonctionner l'appareil sur un plan de pose ayant une inclinaison supérieur à 10° par rapport à l'horizontal. Les pieds de la machine doivent toujours être en appui sur ce plan.

7. Il est interdit d'utiliser des pièces de rechanges autres que celles d'origine certifiées SANTOS.

8. Ne pas brancher plusieurs appareils sur la même prise d'alimentation.

9. Ne pas utiliser l'appareil en extérieur.

10. Ne pas placer l'appareil à proximité ou sur une source de chaleur.

11. Cet appareil est un appareil professionnel, destiné exclusivement à un usage professionnel. Il n'est pas prévu pour un usage ménager.

12. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

BRANCHEMENT ELECTRIQUE :

• L'alimentation électrique de l'appareil est disponible en 2 voltages monophasés :

- 110-120 V 50/60 Hz :

- 220-240 V 50/60 Hz :

Protection de ligne : l'appareil doit être branché sur une prise de courant standard 2 pôles + terre. L'installation doit être équipée d'un disjoncteur différentiel et d'un fusible calibré à 16A. La mise à la terre de l'appareil est obligatoire.

ATTENTION :

• Avant de brancher l'appareil, vérifier la concordance entre la tension du réseau électrique et celle de votre appareil. Sa valeur est indiquée :
  soit sur la plaque signalétique (8) située sous l'appareil.
  soit sur la plaque signalétique apposée sur la dernière page de ce manuel.
• Si le câble d'alimentation (7) est endommagé, il doit être remplacé soit, par un revendeur agréé SANTOS ou par la société SANTOS, soit par des personnes de qualification similaire afin d'éviter un danger.

ATTENTION : Vérifier que l'interrupteur marche / arrêt (6) est en position 0 avant de brancher la prise du cordon d'alimentation (7) sur la prise de votre alimentation secteur. (fig. A)

1ere MISE EN ROUTE

Nettoyer correctement les pièces en contact avec les aliments (Fig. A).

• Oter l'ogive (1) en la tirant vers le haut.
  • Oter la cuve (2) et l'enjoliveur (3)
• Laver les 3 pièces avec un produit vaisselle standard ou au lave vaisselle.

RECYCLAGE DU PRODUIT EN FIN DE VIE

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive 2002/96/CE (DEEE) – partie Appareils Professionnels – afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement.

Pour plus d'informations, vous pouvez contacter votre revendeur ou la Société SANTOS.

Pour l'élimination ou le recyclage des composants de l'appareil, veuillez vous adresser à une société spécialisée ou contactez la société SANTOS

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement.

Les matériaux d'emballage doivent être éliminés ou recyclés conformément à la réglementation en vigueur.

VOTRE PRESSE-AGRUMES N°71

• Le Presse-agrumes N° 71 est particulièrement dédié aux bars, cafés, hôtels, restaurants, bars à cocktails, collectivités, boutiques à jus de fruits frais...
• L'appareil est constitué d'un bloc moteur, d'une cuve à jus et d'une ogive de pressage en plastique technique.
  • Le Presse-agrumes N° 71 est destiné à presser les oranges ou les pamplemousses
• Il est idéal pour la préparation de : jus d'oranges ou de pamplemousses frais ou servant de base pour la préparation de cocktails de fruits,

UTILISATION DE L'APPAREIL

MISE EN ROUTE :

Montage et préparation :

1. Placer l'enjoliveur (3) sur la cuve (2).
2. Placer la cuve (2) sur le socle (4)
3. Placer l'ogive (1) sur l'axe moteur (5)
4. Couper les agrumes en deux moitiés
5. Placer un verre à l'aplomb du bec verseur de la cuve (2)
6. Mettre l'appareil en fonctionnement en positionnant l'interrupteur Marche/Arrêt (6) sur "1"
7. Presser les demi-agrumes. Les unes après les autres
8. En fin d'utilisation, arrêter l'appareil en positionnant l'interrupteur Marche/Arrêt (6) sur "0"

NETTOYAGE :

IMPORTANT :

- Dans tous les cas, arrêter l'appareil et débrancher le cordon d'alimentation de l'appareil (7).

Il est conseillé de procéder au nettoyage de l'appareil aussitôt le travail terminé.

Le nettoyage sera plus facile si vous n'attendez pas que les aliments aient séché dans la cuve (2), ou sur l'ogive (1)

Le socle (4) sera nettoyé avec une éponge douce humide, puis séché.

MAINTENANCE

Avant toute intervention sur l'appareil, il est impératif de débrancher l'appareil du secteur (7).

Cette machine ne nécessite aucun entretien particulier, les paliers sont graissés à vie.

Si une intervention est nécessaire pour remplacer des pièces telles que les composants électriques, les joints ou autres, se reporter à la liste des composants (voir la vue éclatée en fin de manuel).

Pièces Détachées

IMPORTANT : Il est interdit d'utiliser des pièces de rechanges autres que celles d'origine certifiées SANTOS

Pour toute commande de pièces détachées (voir références sur la vue éclatée en fin de manuel), préciser :

le type,
le numéro de série de l'appareil et
les caractéristiques électriques (8)

notés sous l'appareil.

AIDE AU DEPANNAGE

Identifier avec précision la cause de l'arrêt de l'appareil.

L'appareil ne démarre pas :

- Contrôler : l'alimentation secteur, l'état du cordon d'alimentation (7).

L'appareil s'arrête suite à une chauffe moteur : (le bloc moteur est chaud)

Le moteur est protégé par un protecteur thermique intégré. En cas de surchauffe, le moteur s'arrête.

• Actionner l'interrupteur Marche Arrêt (6) sur la position 0, débrancher la prise de courant (7).
• Attendre le refroidissement du moteur (20 à 45 minutes), rebrancher la prise de courant (7) puis appuyer sur l'interrupteur Marche / Arrêt (6) (position 1).

Si le problème persiste, mettre l'appareil hors tension (débrancher la prise du cordon secteur(7)) et faire intervenir une personne du service de maintenance ou contacter un revendeur agréé SANTOS.

L'appareil s'arrête suite à une surcharge :

En cas de blocage du moteur (effort de pressage trop important), il peut chauffer très rapidement et se mettre en sécurité surchauffe.

CARACTERISTIQUES TECHNIQUES DE L'APPAREIL

CARACTERISTIQUES ELECTRIQUES (1)
Modèle 71		Monophasé
Tension d'alimentationFréquence	.(V)(Hz)	220-240 110-12050/60 50/60
Moteur : PuissancePuissance absorbéeVitesse :	(W)(tr/mn)(tr/mn)	40 4080 à 50Hz96 à 60Hz
Dimensions : HauteurLargeurProfondeurHauteur de passage sous le bec verseurPoids : Poids netPoids emballéBruit : (2) L_pA incertitude K_pA = 2.5dB	(mm)(mm)(mm)(kg)(kg)(dBA)	3101702361352,5371

(1) Ces valeurs sont données à titre indicatif. Les caractéristiques électriques exactes de votre appareil sont notées sur sa plaque signalétique.
(2) Niveau de bruit mesuré en pression acoustique appareil en charge selon la norme ISO 11201:1995 et ISO 4871:1996. Appareil positionné sur un plan de travail à 75cm du sol. Microphone tourné vers l'appareil à 1.6m du sol et à 1m de l'appareil.

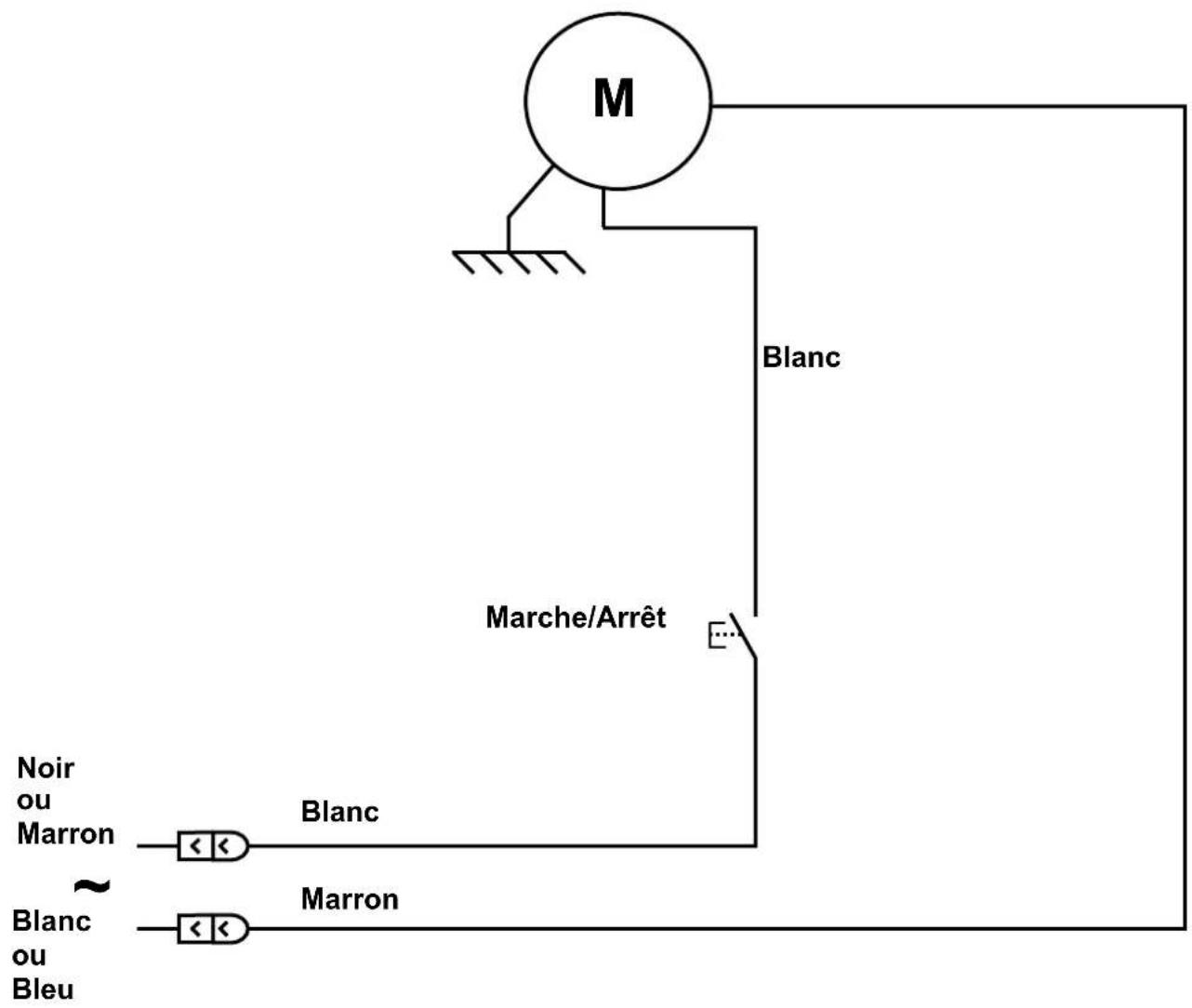

Schéma électrique 110-120V 50/60Hz - Schéma électrique 220-240V 50/60Hz

Vert/Jaune 7

SANTOS : Manuel d'utilisation et d'entretien

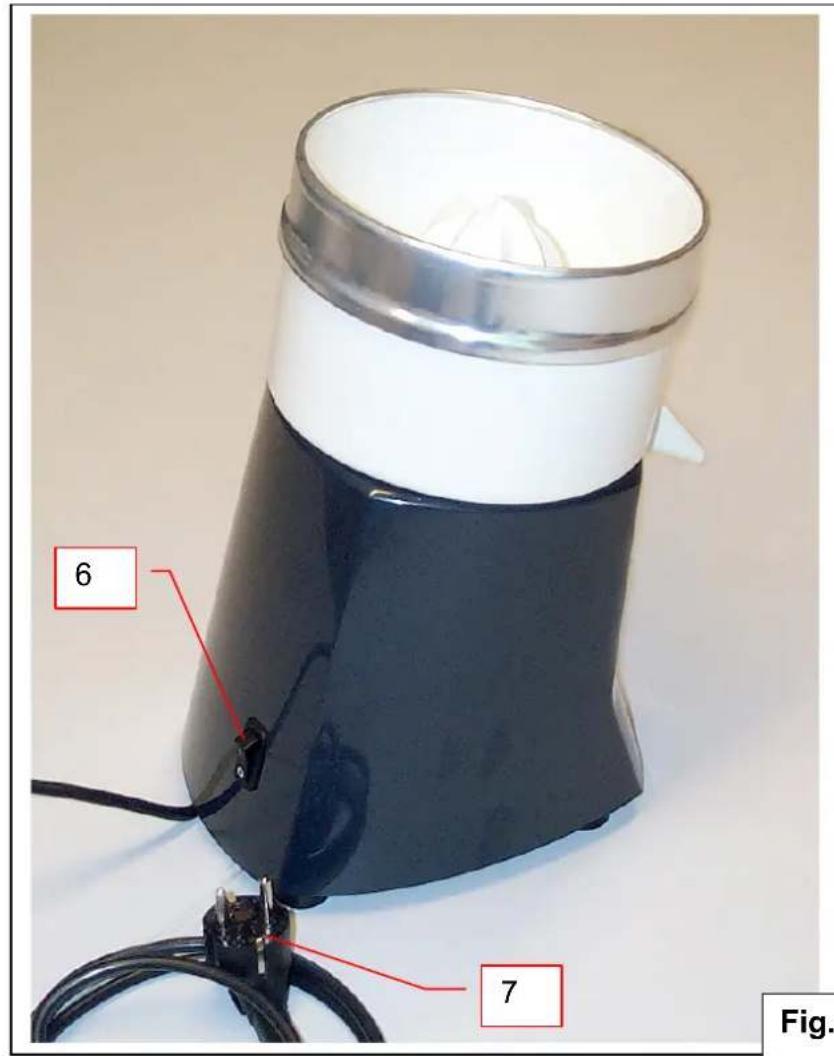

6 7 Fig.

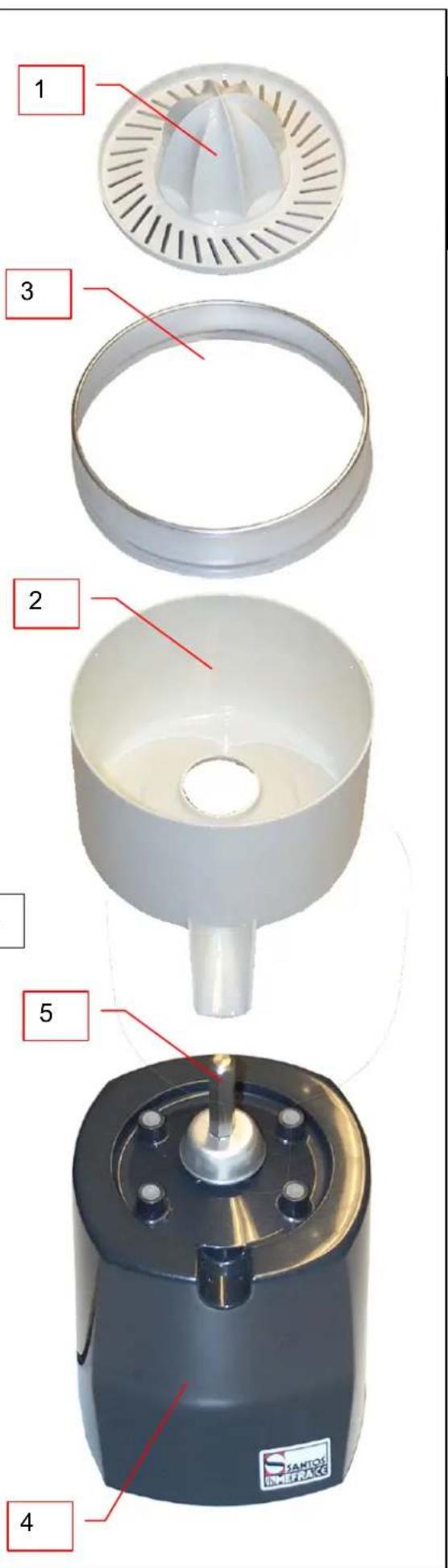

Fig. A

REP	Désignation
1	Ogive de pressage
2	Cuve à jus
3	Enjoliveur
4	Socle
5	Axe moteur
6	Interrupteur marche / arrêt
7	Prise / cordon d'alimentation
8	plaque signalétique

1 3 2 5 4 Saktor INFERACE

CERTIFICAT DE GARANTIE

GARANTIE

Depuis le 01.01.95, tous nos appareils sont conformes CE et revêtus du label CE. Notre garantie est de vingt quatre mois à partir de la date de fabrication figurant sur la plaque signalétique, sauf en ce qui concerne les moteurs asynchrones (composé d'un rotor et d'un stator) qui sont garantis pour une durée de 5 ans à compter de leur date de fabrication. La garantie est strictement limitée au remplacement gratuit de toute pièce d'origine reconnue par nous défectueuse à la suite d'un défaut ou d'un vice de construction et identifiée comme appartenant à l'appareil considéré. Elle ne s'applique pas aux avaries résultant d'une installation ou d'une utilisation non-conforme aux prescriptions accompagnant chaque appareil (manuel d'utilisation) ou dans le cas d'un manque évident d'entretien ou de non observation des règles élémentaires de sécurité électriques. La garantie ne s'applique pas en cas d'usure naturelle. Tout remplacement de pièce sous garantie est effectué après renvoi de la pièce défectueuse en nos ateliers en port payé, accompagnée d'une copie de la Déclaration de conformité sur laquelle figure le numéro de série de l'appareil. Tout appareil est muni d'une plaque signalétique conforme CE et dont un double figure dans la Déclaration de conformité (N° de série, date de fabrication, caractéristiques électriques...). En cas d'avarie grave jugée réparable uniquement dans nos ateliers, et après accord préalable de nos services, tout appareil sous garantie est expédié par le Distributeur en port payé. En cas de réparation ou reconditionnement d'appareil hors garantie, le transport aller-retour est à la charge du Distributeur. Les pièces et main-d'œuvre sont facturées aux tarifs en vigueur (tarif pièces détachées – tarif horaire – main-d'œuvre). Il peut être fourni un devis préalable.

Les moulins à café non munis de meules originales SANTOS ne sont pas pris sous garantie. Les conditions de garantie, réparation, reconditionnement, des moulins à café espresso font l'objet d'une notice spécifique. Notre garantie ne s'étend pas au paiement de pénalités, à la réparation des préjudices directs ou indirects et notamment à tout manque à gagner résultant de la non-conformité ou défectuosité des produits, la responsabilité globale de SANTOS étant limitée au prix de vente du produit livré et à l'éventuelle réparation des produits défectueux.

En cas de révélation d'une défectuosité pendant la période de garantie, le Distributeur doit, sauf accord contraire écrit de SANTOS, indiquer à son client, de cesser toute utilisation du produit défectueux. Une telle utilisation dégagerait SANTOS de toute responsabilité.

PLAQUE SIGNALETIQUE DE L'APPAREIL

SPECIMEN

Pour tous les documents non livrés avec l'appareil.

Imprimés, Faxés, Téléchargés
