4FL100 - Réfrigérateur à boisson BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur de bouteilles (réfrigérateur à boisson)
Marque	Bartscher
Modèle	4FL100
Capacité	4 bouteilles
Diamètre d'ouverture	90 mm
Plage de température	5 °C à 18 °C (réglable par paliers de 1 °C)
Nombre de zones de température	1
Technologie de refroidissement	Thermo-électrique
Éclairage	LED commutable séparément
Afficheur	Numérique (température en °C ou °F)
Thermostat	Électronique
Ventilateur	Intégré
Matériau extérieur / intérieur	Plastique
Isolation	Cyclopentane (C5H10)
Dimensions (L x P x H)	482 x 260 x 262 mm
Poids	6,6 kg
Alimentation	230 V / 50 Hz, 0,05 kW
Classe d'efficacité énergétique	B
Consommation annuelle	170 kWh/an
Classe climatique	4 (température ambiante 10 °C à 32 °C)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et un détergent doux ; ne pas immerger
Sécurité	Protection contre choc électrique ; ne pas utiliser par des personnes non formées
Réparabilité	Faire appel à un service après-vente agréé ; utiliser des pièces de rechange originales
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - 4FL100 BARTSCHER

Quelles bouteilles puis-je utiliser avec le Bartscher 4FL100 ?

Le refroidisseur est conçu pour les bouteilles de vin de diamètre standard (jusqu'à 90 mm). Il peut accueillir jusqu'à 4 bouteilles. Il est idéal pour le vin blanc, rosé ou rouge déjà ouvert.

Comment régler la température sur le 4FL100 ?

Utilisez les touches d'augmentation et de réduction sur le panneau de commande pour régler la température de 5 °C à 18 °C par paliers de 1 °C. La température affichée correspond à la valeur réglée.

Comment allumer ou éteindre l'éclairage LED ?

Appuyez sur la touche d'éclairage LED pour allumer ou éteindre la lumière. L'éclairage met en valeur les bouteilles à travers la vitre avant.

Comment basculer entre les degrés Celsius et Fahrenheit ?

Maintenez la touche d'éclairage LED enfoncée pendant au moins 5 secondes. Un signal sonore confirme le changement d'unité d'affichage.

Que faire si l'appareil ne refroidit pas suffisamment ?

Vérifiez que l'appareil n'est pas exposé au soleil ou à une source de chaleur, que les orifices de ventilation sont dégagés (distance minimale : 5 cm sur les côtés, 10 cm à l'arrière), et que la température réglée n'est pas trop élevée. Nettoyez les joints si nécessaire.

Comment nettoyer le Bartscher 4FL100 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez les surfaces intérieures et extérieures avec un chiffon doux humide et un détergent doux. N'utilisez jamais de produits abrasifs ou de solvants. Ne plongez jamais l'appareil dans l'eau.

Que faire si l'éclairage LED clignote ?

Cela indique généralement que la température réglée est trop élevée par rapport à la température intérieure. Abaissez le réglage de température pour résoudre le problème.

L'appareil peut-il être utilisé pour refroidir des aliments ?

Non, l'utilisation conforme est limitée au refroidissement des bouteilles de vin. Ne pas l'utiliser pour refroidir des produits alimentaires, car cela pourrait endommager l'appareil ou présenter des risques sanitaires.

Quels sont les risques électriques à éviter ?

Assurez-vous que la tension secteur correspond aux données de la plaque signalétique (230 V / 50 Hz). Ne touchez pas la fiche avec des mains mouillées, ne pliez pas le câble et débranchez l'apparei en cas de défaut. Toute réparation doit être effectuée par un professionnel.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Débranchez-le, retirez le câble et déposez-le dans un point de collecte pour appareils électriques et électroniques. Respectez la réglementation locale.

MODE D'EMPLOI 4FL100 BARTSCHER

Hotline technique : [phone]

www.bartscher.com

Version: 1.0

Date de création : 2020-04-27

1 Sécurité

1.1 Explication des avertissements....2 1.2 Consignes de sécurité....3 1.3 Utilisation conforme à l'usage....5 1.4 Utilisation non conforme à l'usage....5

2 Généralités....6

2.1 Responsabilité et garantie 6 2.2 Protection des droits d'auteur 6 2.3 Déclaration de conformité 6

3 Transport, emballage et stockage 7

3.1 Inspection suite au transport....7 3.2 Emballage....7 3.3 Stockage....7

4 Paramètres techniques....8

4.1 Indications techniques 8 4.2 Éléments de l'appareil....9 4.3 Fonctions de l'appareil 9

5 Installation et utilisation

5.1 Installation.... 10 5.2 Utilisation.... 11

6 Nettoyage

6.1 Consignes de sécurité pour le nettoyage.... 12 6.2 Nettoyage.... 13

Avant d'utiliser l'appareil, lire attentivement la notice et la conserver en un lieu facilement accessible !

La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle est une source d'informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d'utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l'appareil. S'appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d'installation de l'appareil.

Avant d'utiliser l'appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d'utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l'appareil.

La présente notice d'utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l'appareil et rester accessible à tout moment. En cas de cession de l'appareil, la présente notice d'utilisation doit être également fournie avec l'appareil.

1 Sécurité

L'appareil est conçu d'après les règles techniques en vigueur. Cependant, l'appareil peut constituer une source de dangers, s'il n'est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la présente notice d'utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d'avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

DANGER!

La mention d'avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s'ils ne sont pas évités.

Avertissement !

La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s'ils ne sont pas évités.

Attention!

La mention ATTENTION avertit contre les risques qui peuvent entraîner des blessures légères ou moyennes, s'ils ne sont pas évités.

Attention!

La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

Remarque!

Le symbole REMARQUE indique à l'utilisateur les informations et les consignes relatives à l'utilisation de l'appareil.

Courant électrique

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.
• L'appareil peut être branché à l'électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.
• Pour éviter les courts-circuits, ne pas mouiller l'appareil.
• Si des défaillances apparaissent lors du fonctionnement de l'appareil, le débrancher immédiatement de l'alimentation électrique.
• Ne pas toucher la fiche avec les mains mouillées.
• Ne jamais saisir l'appareil, s'il tombe dans l'eau. Débrancher immédiatement l'appareil de l'alimentation électrique.
• Toute réparation ou ouverture du boîtier de l'appareil doit être réalisée par un personnel spécialisé et un service agréé.
• Ne pas déplacer l'appareil en le tenant par le câble.
• Éviter tout contact du câble de raccordement avec des sources de chaleur et des éléments pointus et tranchants.
• Ne pas plier, serrer ou nouer le câble de raccordement.
• Dérouler complètement le câble de raccordement.
• Ne jamais placer l'appareil ou tout autre objet sur le câble de raccordement. • Pour débrancher l'appareil de l'alimentation électrique, toujours tirer par la fiche.

Personnel utilisant l'équipement

• Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites et des personnes ayant l'expérience et/ou les connaissances insuffisantes.
• Surveiller les enfants afin d'éviter qu'ils jouent avec l'appareil ou qu'ils le mettent en marche.

Utilisation incorrecte et non conforme

• L'utilisation non conforme à l'usage et non autorisée peut endommager l'appareil.
• L'appareil peut être utilisé uniquement s'il se trouve dans un état technique parfait et s'il permet une utilisation en toute sécurité.
• L'appareil peut être utilisé seulement si tous les raccordements ont été réalisés selon les normes. • N'utiliser l'appareil que lorsqu'il est propre.
• Utiliser uniquement des pièces de rechange originales. N'essayez jamais de réparer l'appareil vous-même.
• Il est interdit de changer ou de modifier l'appareil ou ses éléments.

1.3 Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'usage.

L'utilisation suivante est conforme à l'usage :

- Refroidissement des bouteilles de vin.

1.4 Utilisation non conforme à l'usage

Une utilisation non conforme à l'usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L'appareil peut être utilisé uniquement aux fins décrites dans la présente notice d'utilisation.

L'utilisation suivante est non conforme à l'usage :

- Refroidissement des produits alimentaires

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d'options de commande supplémentaires, ou liées aux dernières modifications techniques.

Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus :

• au non-respect des consignes,
• aux modifications techniques effectuées par l'utilisateur,
• à l'utilisation de pièces de rechange non approuvées.

Nous nous réservons le droit d'introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d'utilisation de l'appareil.

2.2 Protection des droits d'auteur

La notice d'utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l'exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l'autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d'indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L'appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE. Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.

3.1 Inspection suite au transport

Vérifier l'intégralité et l'absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la lettre de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation.

Si des pièces ou des accessoires manquent, contacter notre service après-vente.

3.2 Emballage

Ne pas jeter le carton d'emballage de l'appareil. Il peut s'avérer utile pour stocker l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages.

Toutes les parties de l'emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton.

Pour l'élimination de l'emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d'emballage récupérables dans le circuit de recyclage.

3.3 Stockage

L'emballage doit rester fermé jusqu'au moment de l'installation de l'appareil. Lors du stockage, suivre les indications marquées à l'extérieur relatives au positionnement et au stockage. Stocker l'emballage dans les conditions suivantes :

• dans des locaux fermés
• dans un endroit sec et sans poussière

En cas de stockage prolongé (plus de trois mois), contrôler régulièrement l'état général de tous les éléments et de l'emballage. En cas de besoin, remplacer l'emballage par un nouveau.

4 Paramètres techniques

Nom :	Refroidisseur de bouteilles 4FL-100
N° de l'article :	700134
Matériau :	Plastique
Matériau à l'intérieur :	Plastique
Contenance, bouteilles :	4
Ouverture de bouteille, ∅ en mm :	90
Plage de température de – à en °C :	5 - 18
Nombre de zones de température :	1
Classe climatique:	4
Température ambiante de – à en °C :	10 - 32
Classe d'efficacité énergétique :	B
Consommation d'énergie en kWh / an :	170
Puissance de raccordement :	0,05 kW / 230 V / 50 Hz
Dimensions (L x P x H) en mm :	482 x 260 x 262
Poids en kg :	6,6

Nous nous réservons le droit d'introduire des modifications techniques !

Version / caractéristiques

• Refroidissement : thermo-électrique - Réglage de la température : électronique, par intervalles de 1 °C - Thermostat - Ventilateur • Isolation : cyclopentane C5H10 - Éclairage : LED, commutable séparément - Écran d'affichage numérique

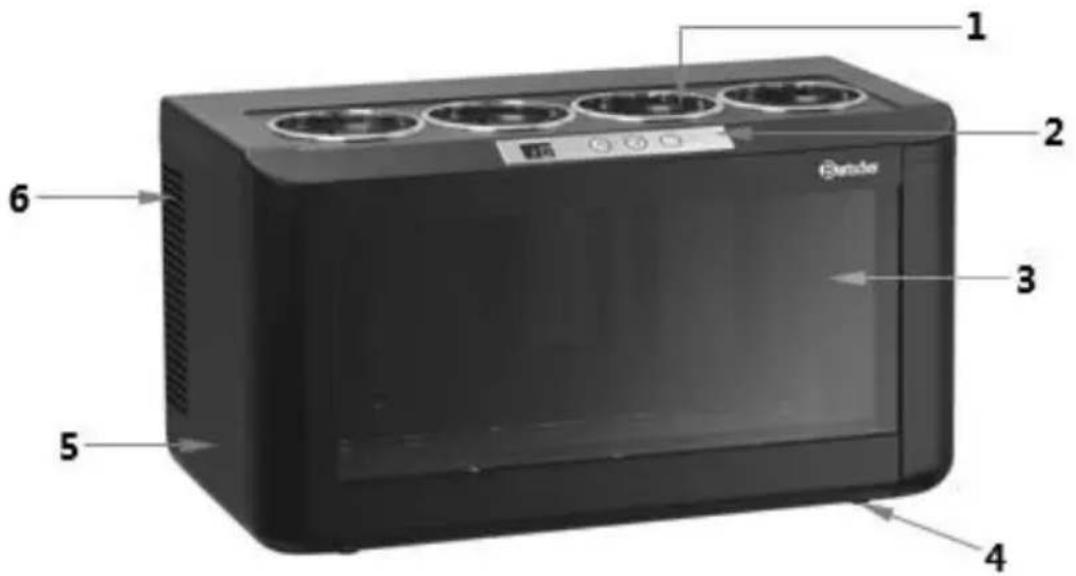

4.2 Éléments de l'appareil

1. Ouvertures de bouteille (4x)
2. Panneau de commande
3. Plaque en plastique
4. Pieds (4x)
5. Enceinte
6. Orifices de ventilation

4.3 Fonctions de l'appareil

Le refroidisseur de bouteilles permet de conserver 4 bouteilles de vin différents (blanc, rosé ou rouge) ouvertes à température sur un buffet, au bar ou lors d'une dégustation de vins.

5.1 Installation

- Déballer l'appareil et éliminer tous les éléments intérieurs et extérieurs de l'emballage et les protections de transport.

Risque d'étranglement !

Interdire aux enfants l'accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

• Retirer le film de protection qui recouvre l'appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.
• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l'appareil.
• Ne jamais placer l'appareil dans un environnement humide.
• Placer l'appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l'appareil en cas de besoin.
• Placer l'appareil sur une surface avec les caractéristiques suivantes :
• plane, pouvant supporter le poids de l'appareil, résistant à l'eau, sèche et résistant aux températures élevées – suffisamment grande pour permettre un travail confortable avec l'appareil
• facilement accessible
• bien aérée.

• Assurer une distance suffisante des bords de la table. Dans le cas contraire, l'appareil pourrait basculer et tomber.

- Garder une distance minimale des murs et objets inflammables, 5 cm sur les côtés et 10 cm à l'arrière.

Branchement à l'alimentation électrique

• Vérifier si les données techniques de l'appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.
• Brancher l'appareil à une prise électrique individuelle avec protection. Ne pas brancher l'appareil à une prise multiple.

- Placer le câble de raccordement de manière à éviter tout risque d’écrasement et de trébuchement.

Préparation de l'appareil

1. Avant la première utilisation, nettoyer l'appareil en suivant les consignes indiquées au point 6 «Nettoyage».
2. Essuyer l'appareil soigneusement.
3. Placer les bouteilles refroidies au préalable dans les ouvertures pour bouteilles dans la partie supérieure de l'appareil.
4. Brancher l'appareil à une prise individuelle adaptée.

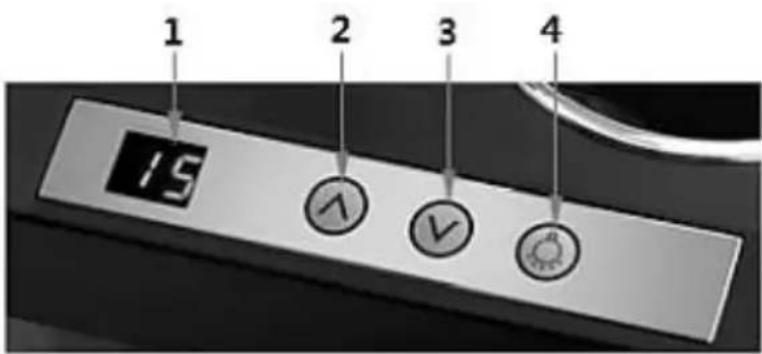

Panneau de commandes

1. Écran d'affichage numérique
2. Touche d'augmentation de la valeur de la température
3. Touche de réduction de la valeur de paramètres
4. Touche d'éclairage LED

Réglage de la température

La température peut être réglée dans une étendue de 5 °C à 18 °C à intervalles de 1 °C. Cette plage de températures est parfaite pour les vins rouges, rosés et blancs, selon la température choisie.

Comme l'appareil ne dispose que d'une seule zone de température, il est possible de régler une seule température pour toutes les bouteilles (1 - 4).

1. Pour régler la température, appuyer sur la touche d'augmentation ou de réduction de la température jusqu'à ce que la valeur souhaitée s'affiche sur l'écran d'affichage numérique.

La température est affichée jusqu'à ce qu'une autre température ne soit réglée.

La température réelle d'un vin ouvert dépend de la température ambiante. Si elle est trop élevée, le refroidisseur peut ne pas atteindre la température requise.

Éclairage LED

Le refroidisseur de bouteilles est équipé d'un éclairage LED qui peut être activé ou désactivé à tout moment.

1. Appuyer sur la touche de l'éclairage LED pour l'allumer.

L'éclairage LED permet de présenter les bouteilles à travers la vitre transparente en plastique à l'avant de l'appareil, lors d'une dégustation de vins, au bar ou sur le buffet.

1. Appuyer de nouveau sur la touche de l'éclairage LED pour l'éteindre.

Indicateur de température

La température peut être affichée, au choix : en degrés Celsius ou en degrés Fahrenheit.

1. Appuyer sur la touche de l'éclairage LED et la maintenir pressée pendant au moins 5 secondes pour modifier la température affichée.

Un signal sonore est émis.

Arrêt de l'appareil

Après l'utilisation de l'appareil, débrancher l'alimentation électrique (retirer la fiche !).

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l'appareil de l'alimentation électrique.
• Laisser l'appareil refroidir complètement.
• Veiller à ce que l'eau ne pénètre pas dans l'appareil. Ne jamais immerger l'appareil dans l'eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d'eau sous pression pour nettoyer l'appareil.
• Ne pas utiliser d'objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l'appareil. Les objets pointus peuvent endommager l'appareil et s'ils

entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque de choc électrique.

- Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l'appareil. Ils peuvent rayer la surface.

6.2 Nettoyage

1. Nettoyer la machine régulièrement.
2. Essuyer les surfaces de dépose des bouteilles à l'intérieur de l'appareil, le corps et la vitre transparente en plastique avec un chiffon doux humide. Utiliser un produit nettoyant doux en cas de besoin.
3. Essuyer les surfaces lavées à l'aide d'un chiffon imbibé d'eau claire.
4. À la fin, les surfaces lavées doivent être soigneusement séchées.
5. Éliminer régulièrement la poussière et la saleté des orifices d'aération de l'appareil.

Attention!

Les orifices d'aération sales ou couverts ont un impact négatif sur le fonctionnement de l'appareil.

7 Défaillances possibles

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d'éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l'utilisation de l'appareil. Si les problèmes ne peuvent pas être résolus, contacter le service.

Erreur	Cause probable	Solution
Absence de fonction	La fiche n'est pas branchée correctement à la prise de contact	Retirer la fiche et la brancher correctement à la prise
	Le fusible de l'alimentation électrique est endommagé	Vérifier le disjoncteur, vérifier l'appareil en le branchant sur une autre prise
	Absence de courant	Vérifier l'alimentation électrique.
Puissance de réfrigération insuffisante	Ensoleillement direct ou source de chaleur à proximité	Éloigner l'appareil des sources de chaleur
	Mauvaise circulation de l'air autour de l'appareil.	Garder la distance minimale des murs ou des autres objets.
	Joints sales	Nettoyer les joints
	Ventilateur endommagé	Contacter le service après-vente
	La température réglée est trop élevée	Choisir un réglage inférieur
Le vin est trop froid	La température réglée est trop basse	Choisir un réglage supérieur
	La température ambiante est trop basse (au-dessous de 10 °C)	Choisir le lieu d'installation avec une température ambiante de 10 °C à 32 °C
L'éclairage LED clignote	La température réglée est supérieure à la température à l'intérieur	Choisir un réglage inférieur
Trop d'humidité à l'intérieur de l'appareil	La température ambiante est trop basse	Débrancher l'appareil de l'alimentation, sécher et mettre de nouveau en marche

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l'environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l'appareil de l'alimentation électrique et retirer le câble de raccordement de l'appareil.

Rapporter l'appareil électrique à des points de collecte désignés.
