Caractéristiques techniques	Type d'effet : Octaver, Nombre de réglages : 4, Alimentation : 9V DC, Consommation : 100 mA
Utilisation	Idéal pour les guitaristes souhaitant ajouter des effets d'octave à leur son, facile à intégrer dans une chaîne d'effets.
Maintenance et réparation	Vérifier régulièrement les connexions et l'alimentation, nettoyer les potentiomètres pour éviter les grésillements.
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter l'humidité et les chocs physiques.
Informations générales	Compact et robuste, idéal pour les performances live, garantie de 3 ans, produit de la marque BEHRINGER.

FOIRE AUX QUESTIONS - Super Octaver SO400 BEHRINGER

Comment alimenter le BEHRINGER Super Octaver SO400?

Le SO400 nécessite une alimentation de 9V DC avec une polarité négative au centre. Assurez-vous d'utiliser un adaptateur compatible.

Pourquoi le son de l'octaver est-il faible ou absent?

Vérifiez que le niveau de sortie de votre guitare est correct et que le SO400 est correctement connecté. Assurez-vous également que les réglages des commandes de volume et de mixage sont appropriés.

Comment régler les effets de l'octaver?

Utilisez les commandes 'Octave Up', 'Octave Down' et 'Tone' pour ajuster le son selon vos préférences. Expérimentez avec les réglages pour obtenir le son désiré.

Le SO400 fonctionne-t-il avec des guitares à double humbucker?

Oui, le SO400 fonctionne avec tous les types de guitares, y compris celles à double humbucker. Assurez-vous simplement que le niveau de sortie est adéquat.

Que faire si le pédalier ne s'allume pas?

Vérifiez les connexions de l'alimentation et assurez-vous que l'adaptateur fonctionne correctement. Testez-le avec un autre appareil si nécessaire.

Est-il possible de connecter plusieurs pédales avec le SO400?

Oui, vous pouvez connecter plusieurs pédales, mais assurez-vous que votre alimentation peut supporter la charge totale de toutes les pédales connectées.

Comment nettoyer le BEHRINGER Super Octaver SO400?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Le SO400 est-il compatible avec des amplis à lampes?

Oui, le SO400 peut être utilisé avec des amplis à lampes. Assurez-vous de bien régler les niveaux pour éviter la distorsion non souhaitée.

Pourquoi y a-t-il un bruit de fond lorsque j'utilise le SO400?

Le bruit de fond peut être causé par des interférences électriques. Essayez de changer de prise, d'utiliser des câbles de qualité ou de vérifier vos autres équipements pour minimiser le bruit.

Le SO400 a-t-il une garantie?

Oui, le BEHRINGER Super Octaver SO400 est généralement couvert par une garantie limitée. Vérifiez les détails de garantie dans le manuel de l'utilisateur ou auprès de votre revendeur.

MODE D'EMPLOI Super Octaver SO400 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant ta pedale SUPER OCTAYER SO400 BEHRINGER. Cet octateur ultime transpose le signal une ou deux octaves vers le bas et possede une entree polyphonique ainsi qu'un mode Drive pour lessons satures.

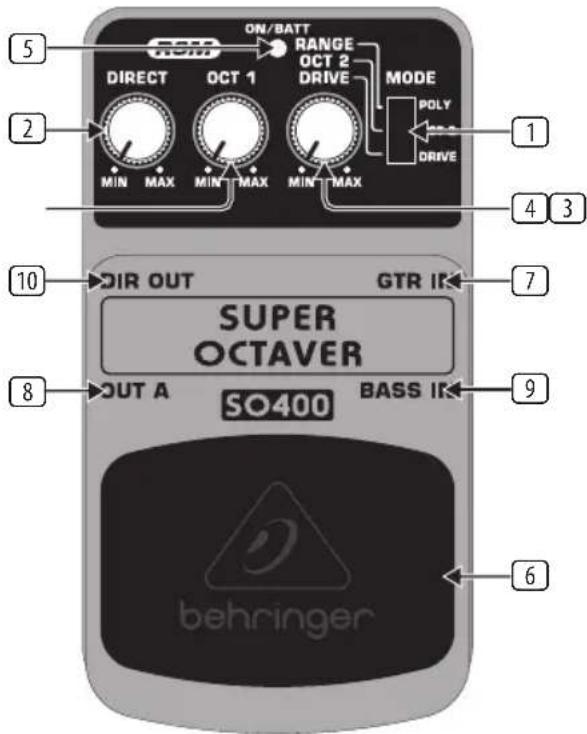

1. Commandes et Connexions

1 Le selector MODE sert au choix d'un des modes de fonctionnement suivants:

POLY: Son à l'octave simple qui permet de jour des sons aigus sanstraits les sons graves avec l'effet.

OCT2: Son transposed epais par ajout d'une 2nde octave.

DRIVE: Ajout d'un effet overdrive aux signaux source et transposed.

2 Le potentiemetre DIRECT déterminé le volume du signal original et par conséquent de la sortie DIR OUT. En mode DRIVE, il regle le volume global de la pédale.
3 La commande 0CT1 definit le volume du signal transposedune octave plus bas que le signal source.
4 Ce potentiometre modifie des parametes differents selon la position du selecteur MODE 1:

POLY>RANGE: Définit la bande de fréquences au sein de laquelle le signal original déclenché l'effect octaveur.

OCT 2>0CT 2: Regle le volume du signal transposede deux octaves.

DRIVE>DRIVE: Determine l'intensité de l'effet distorsion.

La LED bleue ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'etat de la pile.
6 Appuie sur le commutateur au pied pour activer ou désactiver l'effet.
7 L'entree GTR IN sur jack mono de 6,3 mm est conque pour le cablage d'une guitare. Pour une basse, utilise l'entree BASS IN 9.
Relie la sortie OUTA sur jack mono de 6,3 mm à l'entrée de ton ampli.
9 L'entrée BASS IN sur jack mono de 6,3 mm est conque pour le câblage d'uneasse. Pour une guitare, utilise l'entrée GTR IN 7.
La sortie DIR OUT sur jack mono de 6,3 mm delivr le signal source non traité lorsque I'effet est inactif. Dans ce cas, la sortie OUT A est desactivée. Lorsque I'effet est actif, le signal d'effet est routé sur OUT A pendant que DIR OUT delivr le signal source. Le volume du signal delivr par DIR OUT dépend du réglage de la commande DIRECT. Ce mode de fonctionnement est idéal si tu souhaites traiter différemment le signal source et le signal d'effet avec des pédales supplémentaires câblées en aval de la SO400.

Quand tu n'utilises pas la sortie DIR OUT, la sortie OUT A délivre toujours le signal source ou le signal d'effet selon que l'effet est actif ou non.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplaçer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le S0400 ne possè de pas de commutateur marche/arrêt. C'est pourquoit il fonctionné des que tu insères un jack dans son entree IN. Tant que tu n'utilises pas ton S0400, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.
Le NUMERO DE SERIE est situé sur la base de la pédale.
Dans de rares cas, le fonctionnement normal du produit peut etre altere par des facteurs externes, tels qu'une decharge electrostatique, qui peuvent notamment causer des perturbations sonores ou des disfonctionnements. Dans ces cas la, reglez le volume des amplificateurs en aval a zero et debranchez brievement le cable relié à l'entrée du produit pour relancer l'application.

2. Consignes De Securite

Ne pas utiliser ni installer à proximé de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réalisier de maintenance soit même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

3. Garantie

Nos conditions de garantie sont disponibles sur le site http://behringer.com.

4. Characteristiques Techniques

Entrée Gtr In/Bass In

Connecteur Embase jack mono

de 6,3 mm

Impedance 500k

Sortie Dir Out/Out A

Connecteur Embase jack mono

de 6,3 mm

Impedance 1 kΩ

Alimentation electrique

9V=，100mA régule

BEHRINGER PSU-SB

Etats-Unis/Canada 120V 60 Hz

Chine/Corée 220V ,50Hz

Europe/230V\~,50Hz

Royaume-Uni/

Australie

Japon 100V ,50 - 60Hz

Modèle 120/230 V\~,50-60 Hz

d'exportation

Connecteur Connecteur DC de 2 mm,

d'alimentation centre négatif

Pile 9 V type 6LR61

Consummation 60mA

electrique

Dimensions/Poids

Dimensions Env. 54× 70× 123mm

(HxLxP)

Poids Env.0,33 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité.

Des modifications nécessaires peuvent donc etre effectuees sans notification prealable. C'est pourquois les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations presentees dans ce manuel.
