Type de produit	Guitare électrique USB
Marque	Behringer
Modèle	iAXE629BKLS (METALIEN)
Connexions	USB type A, sortie jack 6,35 mm (instrument), sortie casque jack stéréo 6,35 mm
Micros	3 micros (manche, central, chevalet) avec sélecteur 5 positions
Commandes	Volume, Tone T1 (micro manche), Tone T2 (micro central)
Alimentation	Par bus USB, 5 V / 100 mA max
Convertisseur audio	16 bits, fréquences d'échantillonnage 32/44,1/48 kHz
Systèmes d'exploitation compatibles	Windows XP/Vista/7/8/10, Mac OS X (et versions ultérieures)
Logiciels inclus	Guitar Combos (modélisation d'amplis), energyXT2 Compact (séquenceur)
Accessoires fournis	Câble USB, manuel d'utilisation, guide d'installation logicielle
Dimensions approximatives	Longueur 100 cm, largeur 30 cm, épaisseur 5 cm
Poids approximatif	3,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Ne pas ouvrir l'appareil. Utiliser uniquement avec un câble USB blindé. Éviter les chocs et la poussière.
Informations générales	Guitare USB révolutionnaire pour enregistrement direct sur ordinateur. Compatible avec la plupart des logiciels audio.

FOIRE AUX QUESTIONS - iAXE629BKLS BEHRINGER

Comment connecter la guitare iAXE629 à un ordinateur ?

Utilisez le câble USB fourni pour relier le connecteur USB de la guitare à un port USB de votre ordinateur. La LED bleue s'allume pour indiquer une connexion réussie. Le son sera transmis via USB et vous pourrez utiliser le logiciel inclus.

Puis-je utiliser la guitare avec un ampli traditionnel ?

Oui, vous pouvez brancher la sortie jack 6,35 mm (instrument) de la guitare directement sur l'entrée de votre ampli. La sortie USB et la sortie jack fonctionnent indépendamment, vous pouvez donc enregistrer via USB tout en jouant sur votre ampli.

Comment changer les cordes sur la iAXE629 ?

Il est recommandé de changer les cordes une par une pour maintenir l'équilibre du vibrato. Retirez la corde usée, placez la nouvelle et accordez-la avant de passer à la suivante. Consultez le manuel pour plus de détails.

Quels logiciels sont fournis avec la guitare ?

La guitare est livrée avec deux logiciels : Guitar Combos pour la modélisation d'amplis et d'effets, et energyXT2 Compact pour l'enregistrement multipiste. Ils sont compatibles avec Windows et Mac.

Comment régler le son de la guitare ?

Utilisez le potentiomètre VOLUME pour le niveau général, TONE T1 pour les aigus du micro manche et TONE T2 pour les aigus du micro central. Le sélecteur de micros permet de choisir parmi 5 combinaisons.

Puis-je utiliser un casque avec la iAXE629 ?

Oui, la guitare possède une sortie casque jack stéréo 6,35 mm. Branchez votre casque directement. Le volume du casque se règle via le logiciel sur l'ordinateur.

La guitare est-elle compatible avec macOS Monterey ou Windows 11 ?

Oui, la guitare utilise un pilote audio USB standard (UAC1) compatible avec la plupart des systèmes d'exploitation modernes. Sous Windows, un pilote dédié est disponible pour de meilleures performances.

Comment enregistrer ma guitare sur l'ordinateur ?

Branchez la guitare en USB, ouvrez le logiciel d'enregistrement (comme energyXT2 Compact), sélectionnez la guitare comme source d'entrée audio, puis lancez l'enregistrement. Vous pouvez également utiliser n'importe quel DAW compatible ASIO.

Que faire si le son est faible ou absent ?

Vérifiez que la guitare est bien connectée en USB (LED bleue allumée). Assurez-vous que le volume de la guitare n'est pas à zéro. Dans le logiciel, vérifiez les paramètres audio et le niveau d'entrée. Si le problème persiste, essayez un autre port USB.

Comment entretenir ma guitare iAXE629 ?

Nettoyez la guitare avec un chiffon doux et sec. Évitez l'humidité et les températures extrêmes. Rangez-la dans son étui ou support. Pour le réglage du vibrato et de l'octave, consultez un professionnel.

MODE D'EMPLOI iAXE629BKLS BEHRINGER

Manuel d'utilisation

A50-61221-00003

Iaxe usb-guitar

www.behringer.com

Consignes de sécurité

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

Il est possible que la qualité sonore du produit soit amoindrie par le voisinage de pulsants émetteurs radio/télé ou d'importantes sources de haute fréquences. Dans ce cas, augmentez la distance entre l'émetteur et l'appareil et utilisez exclusivement des câbles audio blindés.

Lisez ces consignes.1)

Conservez ces consignes.2)

Respectez tous les avertissements.3)

Respectez toutes les consignes d'utilisation.4)

5) N'utilisez jamais l'appareil à proximité d'un liquide.

6) Nettoyez l'appareil avec un chiffon sec.

7) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

8) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

9 Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé d'une quelconque façon que ce soit (dommages sur le câble d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

INTRODUCTION1.

Merci de la confiance que vous nous avez prouvée en achetant la guitare USB iAXE BEHRINGER.

Avec votre iAXE, vous allez pouvoir transformer votre ordinateur en station de travail ultime autant en studio que sur scène. La guitare USB révolutionnaire iAXE BEHRINGER vous permet d'enregistrer instantanément toutes vos meilleures idées de composition dans votre ordinateur pour ne pas risquer de les oublier.

Associez à un ordinateur portable, la guitare USB iAXE BEHRINGER constitue la solution mobile idéale pour travailler même lorsque vous êtes en déplacement, que ce soit en train ou à l'hôtel. Notre iAXE est vendue avec un superbe logiciel spécialisé modélisant des amplis guitare et des pédales d'effet. Il permet également de jouer avec des fichiers aux formats MP3, WAV et AIFF pour Mac ou PC.

Livraison 1.1.1

Votre iAXE a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS la guitare mais informez votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.

Utilisez toujours l'emballage d'origine pour stocker ou expédier votre guitare afin de lui épargner tout risque de dommages.

Ne laissez jamais d'enfant sans surveillance jouer avec votre guitare ou son emballage.

Pensez à respecter l'environnement si vous jetez tout le ou partie de l'emballage.

Mesures de sécurité1.1.2

N'appuyez pas votre guitare contre un mur : quelqu'un pourrait la renverser et l'endommager.

Ne couchez pas votre guitare par terre ou sur un lit : quelqu'un pourrait marcher ou s'assoir dessus et l'endommager.

Ne laissez pas votre guitare dans le coffre d'une voiture par temps extrêmement chaud ou froid car les importants changements de température et d'hygrométrie peuvent fausser votre guitare!

Enregistrement en ligne 1.1.3

Enregistrez rapidement votre nouveau équipement BEHRINGER sur le site www.behringer.com (ou www.behringer.fr). Vous y trouverez également nos conditions de garantie.

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouvez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouvez également les contacts BEHRINGER dans la zone « Support » du site www. behringer. com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

Commandes et CONNEXIONS2

Vous pouvez câbler votre iAXE soit directement à votre ampli grâce à sa sortie jack, soit directement à votre ordinateur PC ou Mac à l'aide du câble USB fourni. Ce dernier transporte aussi la tension d'alimentation nécessaire à votre iAXE pour fonctionner en USB.

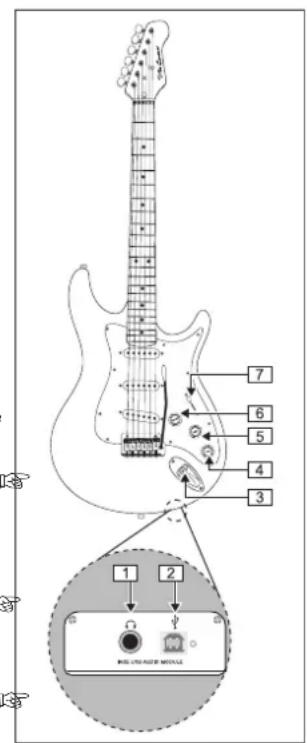

Fig. 2.1: Commandes et connexions des iAXE393 & CENTARI iAXE624 (à gauche), et METALIEN iAXE629 (à droite)

1 Voussouspoucereliezuncasqueaudio standard à la sortie casque sur jack. 2 Utilisez le connecteur USB pour raccorder votre guitare à votre ordinateur. La LED bleue s'allume pour indiquer que la liaison est correctement établie. 3 Utilisez cette sortie sur jack pour raccorder votre iAXE à un ampli guitare (voir Fig. 4.2). 4 Utilisez le potentiomètre TONE T2 pour régler les hautes fréquences du micro central de la guitare. Utilisez le potentiomètre TONE T1 pour régler les hautes fréquences du micro manche de la guitare. 6 Le potentiomètre VOLUME détermine le volume sonore de la guitare. Pour régler le volume d'écoute au casque, vous devrez utiliser le logiciel de l'ordinateur. 7 Utilisez le SELECTEUR DE MICROS de la guitare pour désirer une combinaison de micros. Chaque position possède son propre son. Utilisez le potentiomètre TONE pour régler les hautes fréquences de la guitare.

Ces potentiomètres modifient le signal délivré par les sorties conventionnelle et USB.

Des volumes sonores élevés peuvent endommager votre système auditif ainsi que votre casque audio et vos haut-parleurs. Avant d'allumer votre système, placez le potentiomètre VOLUME de la guitare en butée gauche. Jouez toujours à des puissances raisonnables.

Si vous utilisez votre guitare avec le logiciel GUITAR COMBOS fourni, notez que le réglage de volume des amplis virtuels est sauvegardé dans chaque preset.

Par conséquent, des sautes de volume très importantes peuvent survenir lors des changements de preset.

	Combinaisons de micros
Sélecteur de micro	1. Manche	2. Manche/centre	3. Centre	4. Centre/chevalet	5. Chevalet
Micro manche	………	………	………	………	………
Micro central	………	………	………	………	………
Micro chevalet	………	………	………	………	………
Réglages Tone actifs T1 T1 + T2 T2 T2	T1 T1 + T2 T2 T2	aucun

Combinaisons de micro des iAXE393 & CENTARI iAXE624 (gris = activé, blanc = désactivé) Tab. 2.1:

	Combinaisons de micros
Sélecteur de micro	1. Manche	2. Manche/centre	3. Centre	4. Centre/chevalet	5. Chevalet
Micro manche	·······	·······	·······	·······	·······
Micro central	·······	·······	·······	·······	·······
Micro chevalet	·······	·······	·······	·······	·······

Combinaisons de micro de la METALIEN iAXE629 (gris = activé, blanc = déactivé) Tab. 2.2:

AVERTISSEMENTS3.

Veillez à manipuler prudemment le câble USB branché à votre guitare pour ne pas casser son connecteur et ne pas déteriorer l'embase USB. Veillez tout particulièrement à ne pas poser la guitare en appui sur le connecteur USB.

Accordage et entretien de votre guitare : à ce sujet, lisez le manuel du guitariste fourni.

Réglage de votre guitare (système de vibrato, justesse de l'octave et hauteur des cordes) : vous trouvez plus d'informations à ce sujet sur notre site Internet. Cependant, nous vous recommendons de faire régler votre guitare par un professionnel.

Changement des cordes d'une guitare équipée d'un système de vibrato : nous vous recommendons de retirer, de replacer et d'accorder les cordes de la guitare les unes après les autres afin que le vibrato reste constamment en équilibre. Ainsi, vous évitez également tout risque de casser la corde que vous êtes en train de changer en lui faisant subir une tension trop importante. Si vous enlevez toutes les cordes de votre guitare en une fois, il vous faudra beaucoup de temps pour rétablir l'équilibre du vibrato résultant de la force exercée par les cordes et de la contre-force produite par les ressorts du bloc vibrato.

Votre iAXE est une guitare hors-norme. Vous pouvez la brancher directement à votre ordinateur pour vous enregistrer, faire le boue sur un accompagnement ou jouer avec des amplis et des effets logiciels modélisés. Notre iAXE vous permet de travailler immédiatement et partout. Branchez-vous et jouez sans tarder!

4.1 Câblage en USB

Raccordez-vous iAXE à votre ordinateur avec le câble USB fourni. La liaison USB transporte la tension d'alimentation nécessaire au fonctionnement du module USB intégré à la guitare. La LED bleue sous le connecteur USB (2) s'allume et l'ordinateur identifie la présence d'un périphérique audio USB.

Reliez un casque audio à la sortie PHONES située au-dessus du connecteur USB de la guitare. Si vous ne pouvez pas joindre au casque, vous pouvez aussi utiliser la sortie PHONES pour alimenter des moniteurs actifs tels que les MONITOR SPEAKERS MS16 BEHRINGER.

Si vous possédez une table de mixage, raccordez l'entrée d'un canal stéréo de la console à la sortie PHONES de la guitare et reliez les moniteurs à la sortie Control Room de la console.

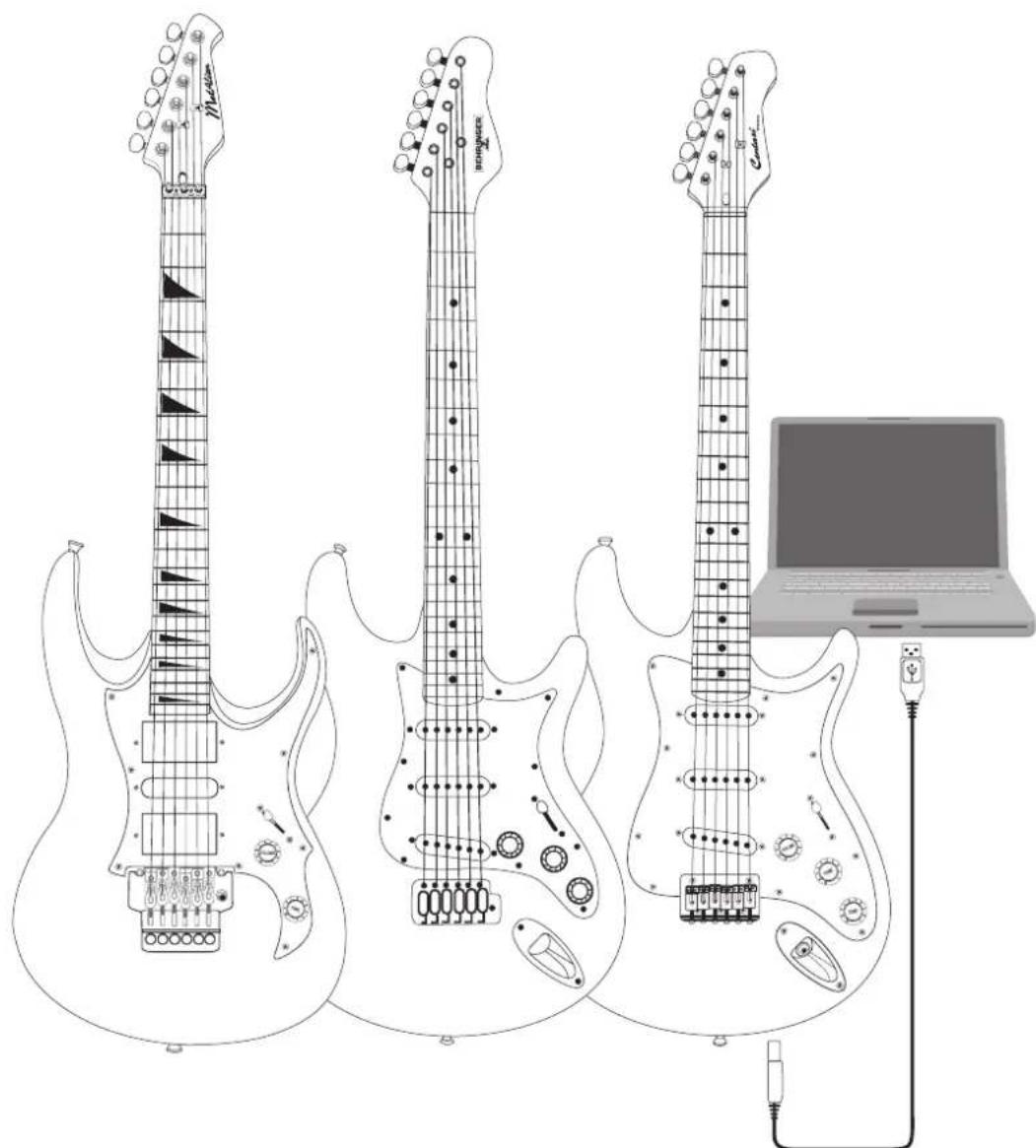

Câblage de la guitare en USBFig. 4.1:

Câblage à un ampli guitare 4.2

Vous pouvez également utiliser votre iAXE avec un ampli comme s'il s'agissait d'une guitare traditionnelle sans connecteur USB. Pour cela, reliez la sortie sur jack ([3]) à l'entrée instrument de l'ampli. Cette solution vous permet de jouer sans ordinateur, par exemple pour répéter avec votre groupe.

La sortie guitare conventionnelle de votre iAXE est indépendante de la sortie USB afin que vous puissiez les utiliser simultanément. Vous pourrez donc vous enregistrer avec l'ordinateur via la sortie USB tout en vous écoutant directement avec votre ampli.

Cette méthode permet de contourner tout éventuel problème de latence et d'enregistrer le signal brut de votre guitare tout en vous écoutant jouer avec le son de votre ampli habituel.

Ensuite, vous pourrez traiter le signal brut enregistré avec diverses simulations d'ampli et d'effet grâce aux plugins de l'ordinaire.

Cablage à un ampli guitare Fig. 4.2:

Utilisation avec le V-AMP BEHRINGER4.3

Votre iAXE et le V-AMP BEHRINGER forment le duo idéal pour le monitoring sans latence dans le cadre d'enregistrements multipistes! Réalisez le cablage de la façon suivante:

Utilisez un cable instrument standard pour relier la sortie normale de votre iAXE à l'entrée instrument du V-AMP.

Utilisez un cable symétrique monté en jacks pour relier la sortie casque de votre iAXE à l'entrée auxiliaire Aux du V-AMP.

Vous pouvez utiliser le bouton Aux Level du V-AMP pour régler le volume sonore du signal d'écoute.

Pendant que vous enregistrez le signal brut de la guitare dans votre ordinateur à l'aide d'un séquenceur logiciel tel que le programme energyXT2 Compact fourni, vous pouvez régler le signal d'écoute (monitoring) de votre guitare avec les fonctions du V-AMP. Au mixage, vous pourrez ensuite utiliser des plugins VST pour TRAITER le signal brut enregistré dans l'ordinateur.

Utilisation avec le V-AMP BEHRINGER Fig. 4.3:

5. Liaisons audio

Les deux sorties sur jacks ainsi que le connecteur USB de votre iAXE vous permettent de couvrir de nombreuses applications. La sortie guitare conventionnelle sur jack est destinée au câblage de votre guitare avec un ampli. Le connecteur USB vous permet quant à lui de transformer votre ordinateur en véritable studio d'enregistrement.

Que vous jouiez en groupe ou seul, en studio ou à la maison, les différents câblages possibles restent toujours les mêmes :

5.1 Câblage à un ampli

Pour raccorder votre iAXE à un ampli guitare, utilisez un câble instrument blindé et sans microphonie (câble à faible bruit mécanique).

Fig. 5.1: Câble asymétrique monté en jacks mono

Câblage d'un casque 5.2

Votre iAXE possède une sortie casque permettant le câblage d'un casque audio standard avec connecteur jack stereo. Utilisez un adaptateur stereo jack/mini-jack si votre casque dispose d'un connecteur mini-jack. L'illustration suivante décrit le brochage du connecteur.

Jack stereo de 6,3 mmFig.5.2:

Câblage en usb5.3

Votre iAXE possède un connecteur USB pour le câblage de la guitare avec un équipement USB standard. Pour cette application, vous pouvez utiliser n'importe quel câble USB standard.

Cable USB Fig. 5.3:

Sortie guitare

Connecteur Jack asymétrique de 6,3 mm

Sortie casque

Connecteur Jack stereo de 6,3 mm

Impédance desorting Env. 50

Niveau de sortie max. 4,5 dBu, 2 x 8,5 mW @ 32 Ω

USB 1.1

Connecteur Type A

Convertisseur 16 bits

Fréq. d'échantillonnage

32,0/44,1/48 kHz

Alimentation électrique

Connecteur USB

5V=100mA max.

IAXE393

Système d'exploitation

Win XP

Mac OS X

Processor (min.)

Pentium 700 MHz

G4 733 MHz

RAM

256 MB

512 MB

Logiciels

Applications

Voir « Guide d'installation logicielle »

Pilote (Windows)

Pilote à hautes performances

BEHRINGER USB AUDIO

Pilote (Mac OS X)

pour Win 98 (SE) / ME / 2000 / XP / Vista

Core Audio

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

Cacteristiques teicns and apnace sccibles dre modifie ns nnotifizat prealable. Contenu exact lors de impression. Touts les marques mentnnes (hormis BEHRINGER et son logo als qu JUS LISTK, AXE, CENTARI et METALIEN) appartienment a laurs proprielaires repectifs et ne sont pas affilies a BEHRINGER. BEHRINGER cline responsabl cemant on theactitude and it integretdes descriptions, ilustrations et indictionss contues i ci. Les couleurs et specifications representees pevet er tegement differentes de celles du prodit. Les produits sont vendus unquimique par nas revendeure agres. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par consequent, lis ne est en aucun cas autorises a lier BEHRINGER par engagement ou representation explicite ou implicitte. Aucun extrait de ce manuel ne peut etre reproducit transmis photocopiedou enegistré de manile mecanique ou electronique et quels qu'en soient le but, la forma et les moyens, sans la permission ecrite de BEHRINGER International GmbH. Mac et Mac OS sont des marques deposese of Apple Computer, Inc. aux Etats-Unis et dans dautres pays. Intel et Pentium sont des marques ou des marques deposese of Intel Corporation ou de ses filiales aux Etats-Unis et dans dautres pays. Windows est une marky deposee of Microsoft Corporation aux EtatsUnis et dans dautres pays. ASIO est une marque und un ogiciel de Steinberg Media Technologies GmbH. energyXT2 and energyXT2 Compact sont des marques de la societe XT Software AS immaticulée en Norvege. Guitar Combos and Guitr Rig sont des marques deposese de Naive Instruments GmbH.

TOUS DROITS RÉSERVÉS. (c) 2008 BEHRINGER International GmbH.

BEHRINGER International GmbH,

Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Allemagne.

Tel. [phone], Fax [phone]
