RB38A6B3DB1 - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Marque	Samsung
Modèle	RB38A6B3DB1
Type de produit	Congélateur
Fonctions principales	Conservation des aliments congelés
Entretien et nettoyage	Nettoyer régulièrement l'intérieur avec un chiffon doux ; vérifier et nettoyer les joints pour assurer l'étanchéité
Sécurité	Débrancher l'appareil avant toute intervention ; nécessité de deux personnes pour l'inclinaison/installation ; manipuler les portes avec précaution pour éviter les chutes
Pièces détachées réparables par l'utilisateur	Poignées (certains modèles), joints, tiroirs, charnières
Obtention des pièces de rechange	Visiter le site Samsung (http://samsung.com), saisir le code modèle figurant sur l'étiquette du code à barres
Outils requis pour les réparations	Tournevis cruciforme, tournevis à tête plate, clé de 11 mm, clé à douille de 10 mm, clé à douille de 8 mm, clé de 10 mm
Disponibilité de la notice	Français, anglais, allemand, espagnol, italien, etc. (24+ langues)
Nombre de pages de la notice	208
Note moyenne	9.0/10
Code modèle sur l'étiquette	Présent sur le côté extérieur du produit, en bas à gauche (code à barres)
Garantie	Les dommages causés par une réparation non autorisée ne sont pas couverts par la garantie
Précautions pour le remplacement des charnières	Requiert une extrême prudence ; implique le démontage des portes ; porter des gants de sécurité

FOIRE AUX QUESTIONS - RB38A6B3DB1 SAMSUNG

Comment remplacer la poignée de mon congélateur Samsung ?

Pour remplacer la poignée, utilisez un tournevis à tête plate pour retirer les cache-vis, puis un tournevis cruciforme pour retirer les vis et détacher la poignée. Pour remonter, suivez la procédure inverse. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.

Comment remplacer le joint de la porte ?

Ouvrez la porte et retirez l'ancien joint. Fixez un nouveau joint en veillant à ce qu'il soit bien en place, sans espace. Un mauvais joint peut entraîner une perte d'air froid.

Comment retirer et réinstaller les tiroirs ?

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Pour réinstaller, procédez en sens inverse, en vous assurant que le tiroir est correctement inséré dans le rail.

Comment remplacer les charnières ?

Le remplacement des charnières nécessite le démontage des portes. Débranchez l'appareil, retirez la charnière supérieure et centrale, puis retirez les portes. Utilisez les outils appropriés (clé à douille de 8 mm, 10 mm). Faites preuve de prudence car les portes sont lourdes. Il est recommandé de faire appel à un professionnel.

Comment inverser les portes de mon congélateur Samsung ?

Débranchez l'appareil. Commencez par inverser les poignées si applicable. Retirez le cache supérieur, déconnectez les câbles, retirez les charnières supérieure et inférieure, retirez les portes, puis remontez en sens inverse. L'opération nécessite au moins deux personnes.

Quels outils sont nécessaires pour les réparations ?

Les outils requis sont : tournevis cruciforme, tournevis à tête plate, clé de 11 mm, clé à douille de 10 mm, clé à douille de 8 mm, clé de 10 mm. Certains outils sont non fournis.

Quelles sont les pièces remplaçables par l'utilisateur ?

Les pièces que vous pouvez remplacer vous-même sont : les poignées (certains modèles), les joints, les tiroirs et les charnières. Pour les autres réparations, contactez un service technique agréé Samsung.

Où trouver le code modèle pour acheter des pièces de rechange ?

Le code modèle se trouve sur l'étiquette du code à barres située en bas à gauche du produit, à l'extérieur. Vous pouvez également le trouver sur le côté extérieur. Visitez http://samsung.com et saisissez ce code pour vérifier la disponibilité des pièces.

Quelles précautions de sécurité prendre avant toute réparation ?

Avant toute intervention, débranchez le cordon d'alimentation. Manipulez les portes avec précaution car elles sont lourdes. Portez des gants de sécurité. Si vous n'êtes pas sûr, faites appel à un professionnel certifié Samsung.

Que faire si la poignée de mon appareil est endommagée ?

Vous pouvez remplacer la poignée vous-même si votre modèle est compatible (codes modèles listés dans la notice). Utilisez un tournevis pour dévisser et retirez l'ancienne poignée. Montez la nouvelle en serrant fermement les vis. Vérifiez qu'il n'y a pas d'espace entre la poignée et la porte.

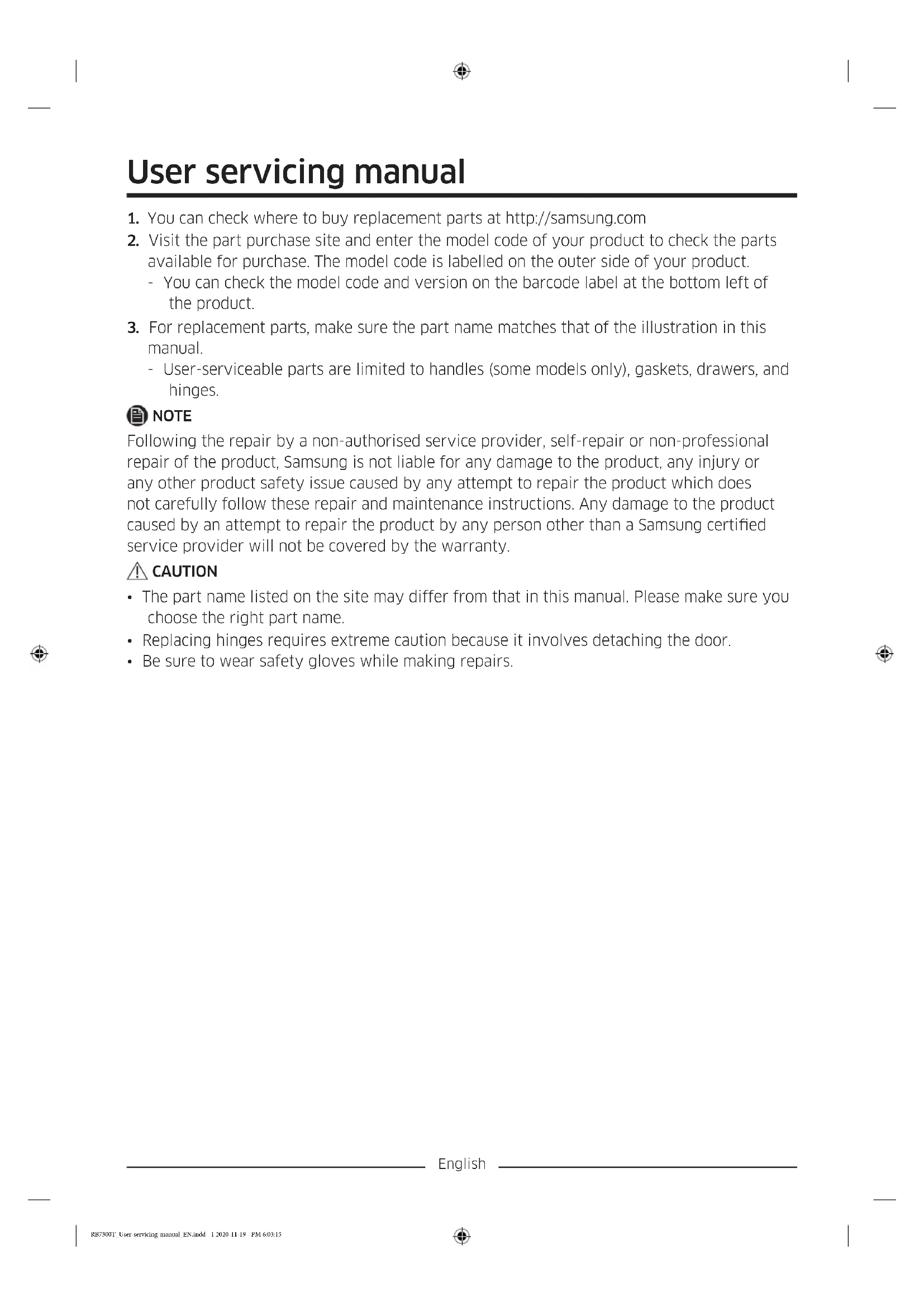

MODE D'EMPLOI RB38A6B3DB1 SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.

- Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres située en bas à gauche du produit.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. • Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Poignées (modèles applicables uniquement) 05 Charnière centrale 06 Étiquette du code à barres 07 Charnière inférieure

Remplacement de la poignée

Le nom du modèle se présente comme suit : RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Ce qui remplace l'astérisque peut varier en fonction du modèle.

Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle.

Attention

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Remarque

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

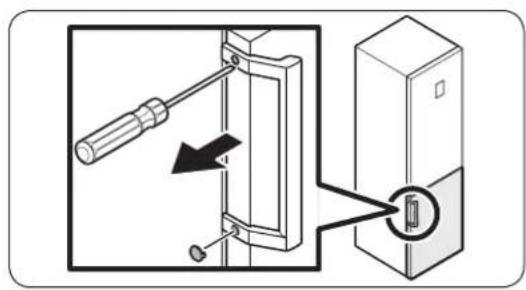

1. Utilisez un tournevis à tête plate pour retirer les cache-vis.

- Après avoir détaché la poignée, remettez en place les cache-vis sur les trous de vis.

1. Utilisez un tournevis cruciforme pour retirer les vis et détacher la poignée.

Remarque

Utilisez ces vis pour fixer la poignée sur le côté opposé.

1. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Attention

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

Attention

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière.
• Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Avertissement

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Remarque

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section "Remplacement de la poignée (pour les modèles équipés de poignées barres)".)

1. Après avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retirer les vis fixant le cache supérieur (A).
2. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.

- Soyez prudent lorsque vous soulevez le cache supérieur (A). Un câble connecté se trouve juste en dessous.

1. Retirez le câble et le connecteur de câble sur le support situé en dessous du cache supérieur.

- Il est possible que cette étape ne s'applique pas à certains modèles.

Attention

Ne tirez pas trop fort sur les connecteurs.

1. Débranchez le connecteur de câble (A).

Il est possible que cette étape ne s'applique pas à certains modèles.

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure (A).

Attention

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait des vis.

1. Ouvrez la porte du réfrigérateur et soulevez-la pour la retirer de la charnière centrale. Conservez la porte en lieu sûr.

Attention

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

1. Ouvrez la porte du congélateur et utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière inférieure (A).

1. Alors que la porte du congélateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigérateur. Une fois la charnière inférieure (A) retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

Attention

Afin d'éviter que la porte du congélateur ne tombe, assurez-vous de la tenir fermement jusqu'à son retrait de la charnière centrale (B).

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour retirer les vis permettant de fixer la charnière centrale (A).
2. Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

Attention

• Assurez-vous que les connecteurs de câble sont correctement branchés. - Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
