RB38A6B3DB1 - Mraznička SAMSUNG - Bezplatný návod na obsluhu

Značka	Samsung
Model	RB38A6B3DB1
Typ produktu	Mraznička
Hlavné funkcie	Uchovávanie mrazených potravín
Údržba a čistenie	Pravidelne čistiť vnútro mäkkou handričkou; skontrolovať a vyčistiť tesnenia, aby bola zaistená tesnosť
Bezpečnosť	Odpojte spotrebič pred akýmkoľvek zásahom; na nakláňanie/inštaláciu sú potrebné dve osoby; s dvierkami manipulujte opatrne, aby ste predišli pádom
Náhradné diely opraviteľné používateľom	Rukoväte (niektoré modely), tesnenia, zásuvky, pánty
Získanie náhradných dielov	Navštívte webovú stránku Samsung (http://samsung.com), zadajte kód modelu uvedený na štítku s čiarovým kódom
Nástroje potrebné na opravy	Krížový skrutkovač, plochý skrutkovač, kľúč 11 mm, nástrčný kľúč 10 mm, nástrčný kľúč 8 mm, kľúč 10 mm
Dostupnosť návodu	Francúzština, angličtina, nemčina, španielčina, taliančina atď. (24+ jazykov)
Počet strán návodu	208
Priemerné hodnotenie	9,0/10
Kód modelu na štítku	Nachádza sa na vonkajšej strane výrobku, vľavo dole (čiarový kód)
Záruka	Škody spôsobené neoprávnenou opravou nie sú kryté zárukou
Bezpečnostné opatrenia pri výmene pántov	Vyžaduje mimoriadnu opatrnosť; zahŕňa demontáž dvierok; noste ochranné rukavice

Často kladené otázky - RB38A6B3DB1 SAMSUNG

Ako vymeniť rukoväť mojej mrazničky Samsung?

Na výmenu rukoväte použite plochý skrutkovač na odstránenie krytov skrutiek, potom krížový skrutkovač na odstránenie skrutiek a oddelenie rukoväte. Pri montáži postupujte v opačnom poradí. Uistite sa, že medzi držiakmi a dvierkami nie je žiadna medzera.

Ako vymeniť tesnenie dvierok?

Otvorte dvierka a odstráňte staré tesnenie. Upevnite nové tesnenie a dbajte na to, aby bolo správne umiestnené bez medzery. Zlé tesnenie môže spôsobiť stratu studeného vzduchu.

Ako vybrať a znovu nainštalovať zásuvky?

Jemne zdvihnite prednú časť zásuvky a vysuňte ju von. Pri opätovnej inštalácii postupujte opačne a uistite sa, že zásuvka je správne vložená do koľajnice.

Ako vymeniť pánty?

Výmena pántov vyžaduje demontáž dvierok. Odpojte spotrebič, odstráňte horný a stredný pánt, potom odstráňte dvierka. Použite vhodné nástroje (nástrčný kľúč 8 mm, 10 mm). Buďte opatrní, pretože dvierka sú ťažké. Odporúča sa zavolať odborníka.

Ako otočiť dvierka mojej mrazničky Samsung?

Odpojte spotrebič. Začnite otočením rukovätí, ak je to možné. Odstráňte horný kryt, odpojte káble, odstráňte horný a dolný pánt, odstráňte dvierka a potom ich zložte v opačnom poradí. Operácia vyžaduje minimálne dve osoby.

Aké nástroje sú potrebné na opravy?

Potrebné nástroje sú: krížový skrutkovač, plochý skrutkovač, kľúč 11 mm, nástrčný kľúč 10 mm, nástrčný kľúč 8 mm, kľúč 10 mm. Niektoré nástroje nie sú súčasťou balenia.

Aké diely môže používateľ vymeniť?

Diely, ktoré môžete vymeniť sami, sú: rukoväte (niektoré modely), tesnenia, zásuvky a pánty. Pri iných opravách kontaktujte autorizovaný servis Samsung.

Kde nájdem kód modelu na nákup náhradných dielov?

Kód modelu sa nachádza na štítku s čiarovým kódom vľavo dole na vonkajšej strane výrobku. Môžete ho nájsť aj na vonkajšej strane. Navštívte http://samsung.com a zadajte tento kód na kontrolu dostupnosti dielov.

Aké bezpečnostné opatrenia treba prijať pred akoukoľvek opravou?

Pred akýmkoľvek zásahom odpojte napájací kábel. S dvierkami manipulujte opatrne, pretože sú ťažké. Noste ochranné rukavice. Ak si nie ste istí, zavolajte certifikovaného odborníka Samsung.

Čo robiť, ak je rukoväť môjho spotrebiča poškodená?

Rukoväť môžete vymeniť sami, ak je váš model kompatibilný (kódy modelov sú uvedené v návode). Pomocou skrutkovača odskrutkujte a odstráňte starú rukoväť. Namontujte novú rukoväť a pevne utiahnite skrutky. Skontrolujte, či medzi rukoväťou a dvierkami nie je medzera.

NÁVOD NA OBSLUHU RB38A6B3DB1 SAMSUNG

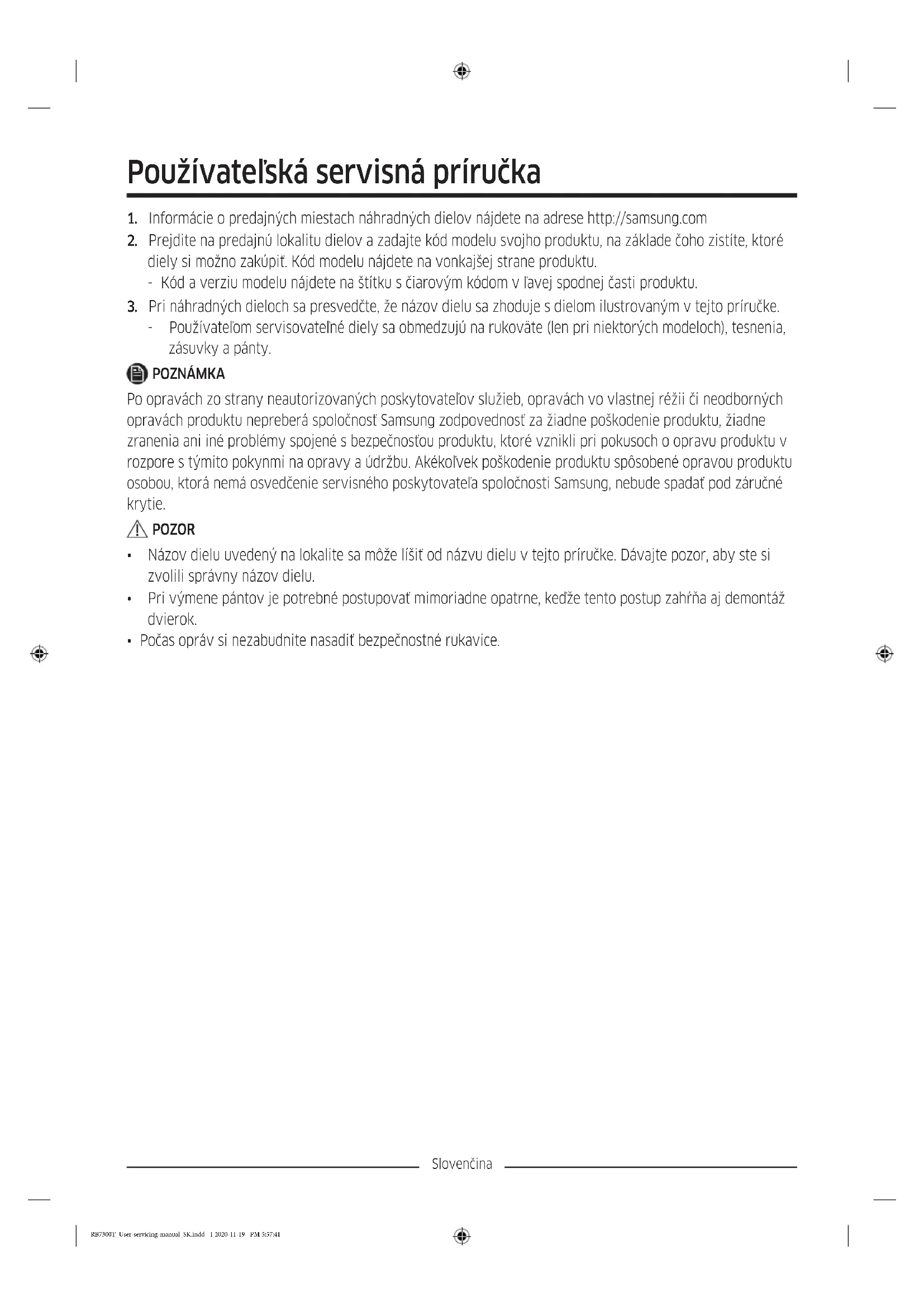

Používatel'ská servisná príručka

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.
3. Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.
4. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.
5. Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatelov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékolvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie.

POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahrňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

Skutočný vzhľad a uvedené diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie
03 Zásuvka 04 Rúčky (iba príslušné modely)
05 Stredný pánt 06 Štítok s čiarovým kódom
07 Spodný pánt

Slovenčina

Výmena rukoväte

Názov modelu vyzerá takto: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Miesta označené hviezdičkou sa budú líšit v závislosti od modelu.

Hviezdičky v kóde modelu označujú variant modelu. V kóde modelu budú nahradené číslicami (0 až 9) alebo písmenami (A až Z).

POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.
• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.
• Pri upevňovaní rúčok skrutky silno utiahnite.
• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené.

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač

Demontáž rúčok

POZNÁMKA

Tento postup platí pre priestory chladničky aj mrazničky.

1. Na odstránenie krytiek skrutiek použite skrutkovač s plochou hlavou.

2. Po demontáži rúčky na skrutkovacie otvory znova založte kryty skrutiek.

3. Na odskrutkovanie skrutiek a demontáž rúčky použite krížový skrutkovač.

POZNÁMKA

Pomocou týchto skrutiek upevnite rúčku na opačnú stranu.

1. Novú rúčku namontujte v opačnom poradí demontáže.

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

Demontáž tesnenia

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kolajničky.

Demontáž zásuvky

Pred výmenou pántu je najprv potrebné demontovať dvierka.

POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.
• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
• Kedže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.
• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.
• Presvedčte sa, že je valček dôsledne upevnený k pántu.
• Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.
• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ludí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač 11 mm klúč

Pri modeloch s rúčkami najprv obrátte polohu rúčok. (Podrobnejšie informácie si prečítajte v časti „Výmena rukováte (pri modeloch s lištovými rúčkami)“.)

1. Pri zatvorených dvierkach chladničky odskrutkujte krížovým skrutkovačom skrutky upevňujúce horný kryt (A).

2. Opatrne nadvihnite horný kryt (A) a položte ho na chladničku.

1. Demontujte kábel a káblový konektor umiestnený v držiaku pod horným krytom.

- Nemusí to platit' pre všetky modely.

POZOR

Za konektory neťahajte príliš silno.

1. Na odskrutkovanie skrutiek, ktoré upevňujú horný pánt (A), použite nástrčkový klůč (8 mm).

POZOR

Aby sa predišlo pádu dvierok chladničky, nezabudnite ich počas odskrutkovania skrutiek pridržiavat.

Dvierka sú tažké. Pri ich vyberaní postupujte opatrne. Predídete tak poškodeniu alebo úrazu.

1. Otvorte dvierka mrazničky a pomocou nástrčkového klúča (8 mm) odstráňte skrutky upevňujúce spodný pánt (A).

Slovenčina

1. Ked budú dvierka mrazničky spočívať na spodnom pánte (A), pomaly potiahnite za spodný pánt (A), čím ho vyberiete z držiaka v spodnej časti chladničky. Po vybratí spodného pántu (A) z držiaka ho vyberte z dvierok mrazničky. Následne potiahnutím dvierok mrazničky smerom nadol ich zložte zo stredného pántu (B).

POZOR

1. Na odskrutkovanie skrutiek, ktoré pridržiavajú stredný pánt (A), použite krížový skrutkovač a nástrčkový klůč (10 mm).

2. Opätovná montáž po výmene horného, stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

POZOR

- Ubezpečte sa, že sú káblové konektory správne pripojené. - Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

Slovenčina
