MODE D'EMPLOI HND777LS61 BOSCH

Indications générales ¡ Lisez attentivement cette notice. ¡ Seul un spécialiste agréé est autorisé à brancher l'appareil. ¡ Une installation, une ouverture de l'appa- reil, un raccordement ou un montage in- corrects annulent la validité de la garantie du produit. ¡ Avant toute intervention sur l'appareil, coupez l'alimentation électrique. ¡ Après l'installation, s'assurer que l'utilisa- teur n'a aucun accès aux pièces élec- triques. ¡ N'utilisez jamais cet appareil dans un ba- teau ou un véhicule. Installation en toute sécurité Respectez les consignes de sécurité lorsque vous installez cet appareil. La sécurité de l’appareil à l’usage est ga- rantie s’il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est instal- lé. AVERTISSEMENT‒Danger: magnétisme! L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs car- diaques ou des pompes à insuline.

Les personnes portant un implant électro- nique doivent donc respecter une dis- tance minimum de 10cm avec l’appareil.7 AVERTISSEMENT‒Risque de blessure! Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et pro- voquer des coupures.

Portez des gants de protection. Les produits chimiques peuvent être dange- reux. Les recommandations des fabricants de produits chimiques doivent être respec- tées lors de la manipulation de produits chi- miques.

Portez un équipement de protection. Table de cuisson et four Utilisez une table de cuisson et une cuisinière uni- quement de la même marque et ayant le même point de combinaison. ¡ La partie verte de l'auto-collant du cordon d'alimen- tation de la table de cuisson doit coïncider avec la partie verte de l'auto-collant du four. Si ce n'est pas le cas, commandez un adaptateur approprié auprès du service après-vente. Le numéro de référence de l'accessoires est 744661.

Conseils concernant le branchement électrique Respectez les conseils suivant pour pouvoir effec- tuer le branchement électrique de l'appareil en toute sécurité. ¡ Seul un spécialiste agréé ou un technicien de ser- vice spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformé- ment aux réglementations locales du pays et de la compagnie d'électricité. ¡ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation. ¡ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte. Type de connexion ¡ Cet appareil est conforme à la classe de protection

1. Par conséquent, utiliser l'appareil uniquement

avec une prise à conducteur de protection. Conseils concernant les meubles d'encastrement ¡ Vous pouvez installer la table à induction unique- ment via des tiroirs ou des fours à ventilation for- cée. Ne pas installer de réfrigérateur, de lave-vais- selle, de four non ventilé ou de lave-linge sous la table de cuisson. ¡ S'assurer que les meubles d'encastrement ré- sistent à la chaleur jusqu'au moins 90°C. Plan de travail Respecter les recommandations du fabricant du plan de travail. ¡ À plat, à l'horizontale, stable. ¡ Le plan de travail dans lequel vous intégrez l'ap- pareil doit pouvoir supporter une charge d'environ 60kg. ¡ Pour des plans de travail minces, utiliser un matéri- au de renforcement résistant à la chaleur et á l'hu- midité. ¡ Vérifier la planéité de la table de cuisson une fois qu'elle est montée. Hotte ¡ La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte. Préparation des meubles d'encastrement

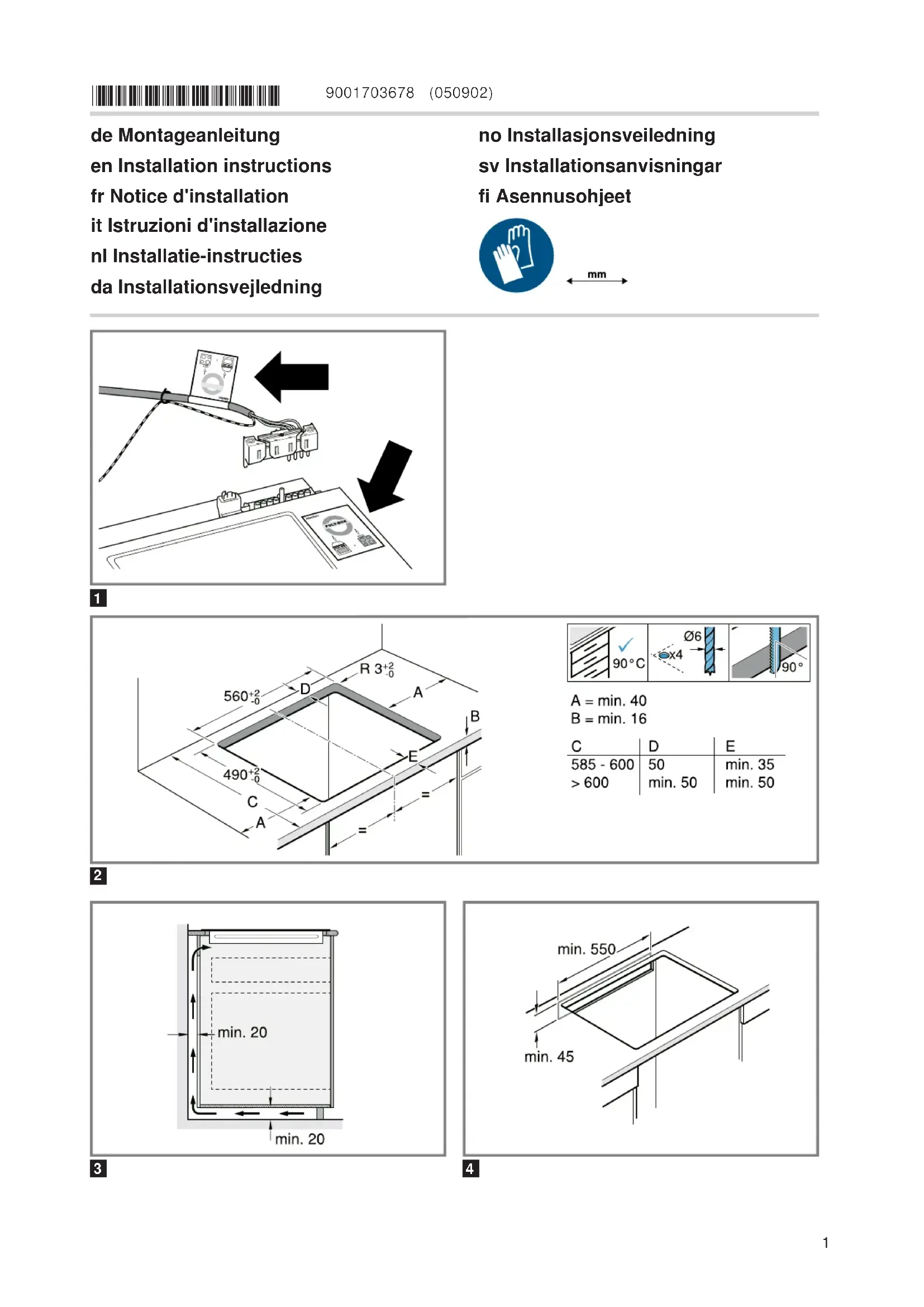

1. Marquer la découpe des meubles selon le croquis

de montage. ‒ Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°.

2. Éliminer les copeaux après les travaux de dé-

3. Sceller les chants de découpe de façon thermo-

stable. Ventilation Afin de garantir un fonctionnement correct de l'appa- reil, la table de cuisson doit être suffisamment venti- lée. La ventilation dans la partie inférieure de l'appa- reil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du

meuble et la paroi de la cuisine.

2. Dégager une ouverture en haut à l'arrière du

3. Si la distance minimale de 20m n'est pas respec-

tée à l'arrière du meuble, créer une ouverture au fond.

4. Ne pas fermer le socle inférieur de façon hermé-

tique. Remarque:Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuis- son. Montage au-dessus d'un four ¡ Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la sur- face de la façade du four doit être de 30mm et la di- stance minimale entre le four et la table de cuisson doit être de 5mm. ¡ Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

Allumer l’appareil Condition:Raccorder le four à la table de cuisson uniquement lorsque celui-ci est hors tension.

1. Placer la table de cuisson devant le meuble.

2. Ouvrez le couvercle P situé au bas de l'appareil à

l'aide d'un accessoire et branchez le câble de données S sur la prise de raccordement de la table de cuisson.

3. Visser le conducteur de protection PE1, vert/

jaune, de la table de cuisson au point de mise à la terre du four. ‒ Raccorder d'abord le conducteur de protection PE1 et le retirer en dernier.

4. Enficher le connecteur en plastique Poly-Box dans

5. Serrer les vis du connecteur Poly-Box.

6. Connectez le câble de données S sur la prise de

7. Vérifier l'état de fonctionnement : si l'affichage de

l'appareil , , ou apparaît, cela signifie qu'il n'est pas correctement raccordé. Dé- branchez l'appareil de l'alimentation secteur et vé- rifiez le branchement du cordon d'alimentation au réseau électrique. Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe.

2. En présence de plans de travail carrelés, étan-

chéifier les joints du carrelage avec un joint en sili- cone. Remarque:Ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes cou- pantes et des éléments chauds.

Insérer la table de cuisson dans la découpe du plan de travail avec une profondeur de 500mm

1. Marquer le milieu de la découpe du plan de tra-

3. Aligner les marquages du cadre de la table de

cuisson avec ceux du plan de travail.

4. Faire rentrer la table de cuisson en appuyant.

Remarque:Ne pas plier ou coincer le câble de rac- cordement et l'éloigner d'arêtes coupantes et d'élé- ments chauds.

Démonter l’appareil ATTENTION! Les outils risquent endommager l'appareil.

Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l‘appareil du réseau électrique.

2. Extraire le four et le déposer devant le meuble.

3. Déconnecter le câble de donnéesS.

4. Dévisser la vis de la Poly-Box et retirer la Poly-

Box. Pendant la dépose, ne pas tirer sur les câbles.

5. Détacher en dernier lieu le conducteur de protec-

tion de la vis de mise à la terre.

6. Faire sortir la table de cuisson en la poussant par
