MODE D'EMPLOI TR7430 IFM

Amplificateur pour sondes de température

TR7430

Éléments de service et d'indication.........................................................

Eléments de service et d'indication............................ page 24

Fonctionnement et caractéristiques 1 page 25

Modes de fonctionnement page 25

Montage. page 27

Raccordement électrique. page 27

Programmation page 28

Mise en service / Fonctionnement. page 29

Informations techniques / Fonctions / Paramètres

Paramètres réglables 29

Données techniques. page 32

Dimensions. page 33

	Werkseinstellung Factory setting Réglage de base	Benutzer-Einstellung User setting Réglage utiliser
SP1 37,0
rP1 35,0
OU1 Hno
SP2 42,0
rP2 40,0
OU2 HNO
diS °C
CAL 0,0
Verriegelung aktiv	NEIN
Locking active	NO
Verrouillage actif	NON

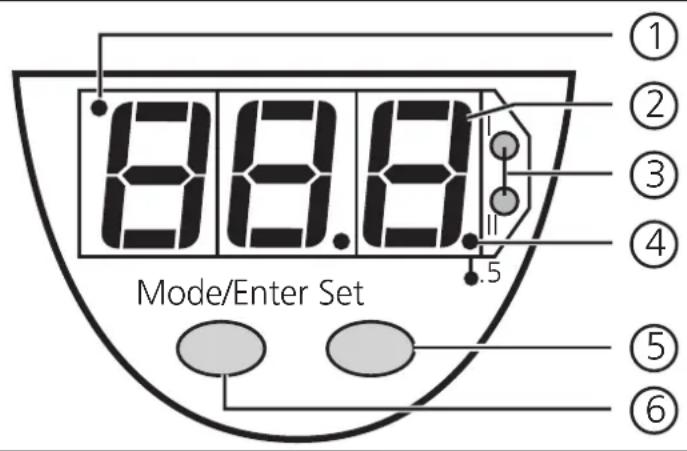

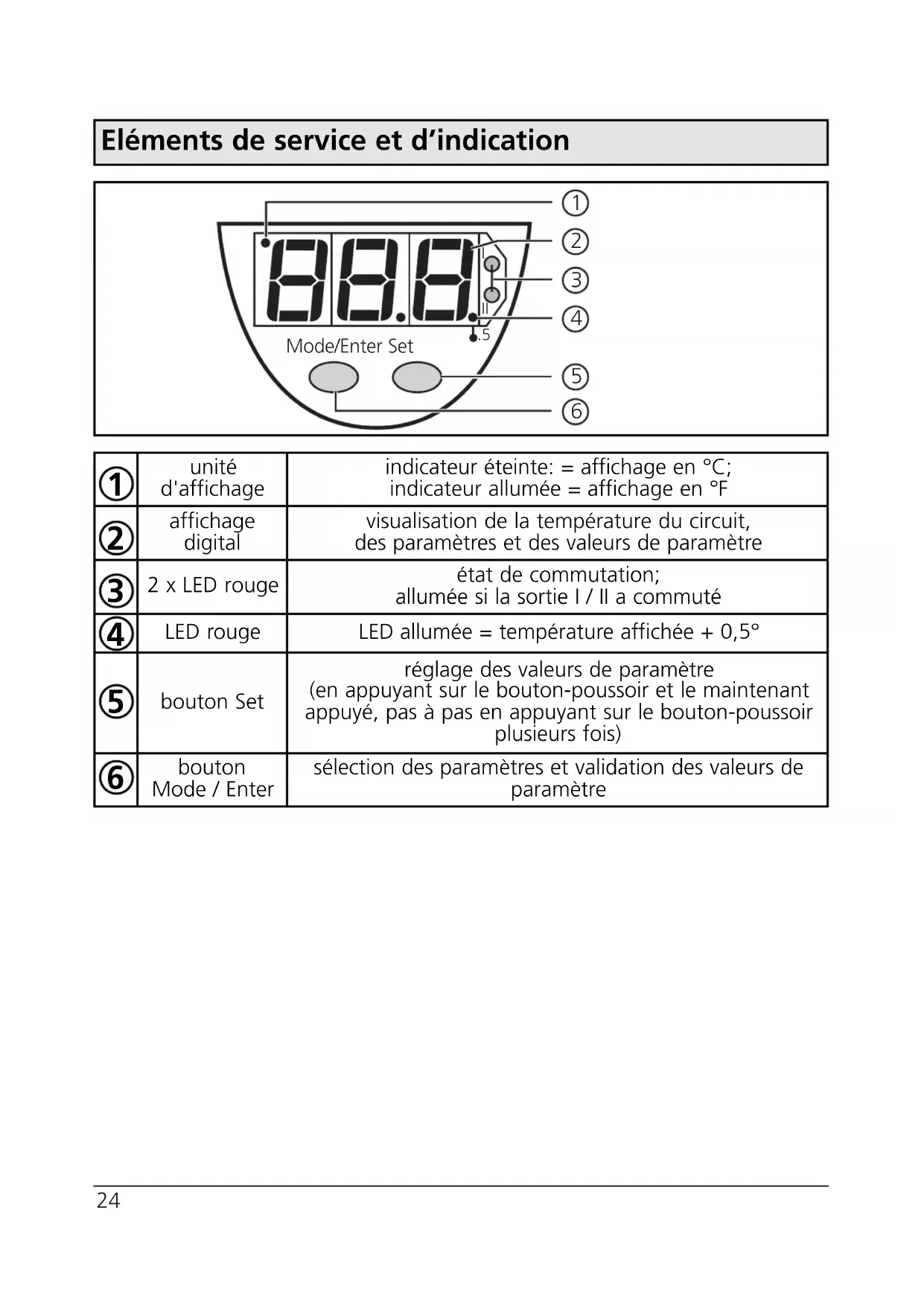

Éléments de service et d'indication

1	unité d'affichage	indicateur éteinte: = affichage en °C; indicateur allumée = affichage en °F
2	affichage digital	visualisation de la température du circuit, des paramètres et des valeurs de paramètre
3	2 x LED rouge	état de commutation; allumée si la sortie I / II a commuté
4	LED rouge	LED allumée = température affichée + 0,5°
5	bouton Set	réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)
6	bouton Mode / Enter	séléction des paramètres et validation des valeurs de paramètre

Fonctionnement et caractéristiques

• L'appareil détecte la température actuelle du fluide en contact avec les sondes de température TS ou TT,
• Visualisez la température à l'aide d'un affichage digital,
• et génère 2 signaux de sortie selon la configuration de sortie réglée.

	sortie 1 sortie 2
Fonction de commutation (les deux sorties peuvent être régliées séparément)	hystérésis / N. O. (Hno)
	hystérésis / N. F. (Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)

Plage de la mesure:

°C -40	... +150
	-40 ... 302°F

Mode run:

Mode de fonctionnement normal

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute les sorties transistors selon les paramètres régés.

L'affichage digital indique la température actuelle du circuit, les LEDs rouges indiquent l'état de commutation des sorties.

Visualisation des paramètres et des valeurs du paramètre régées. En appuyant brièvement sur le bouton-poussoir "Mode/Enter", l'ordinateur passe en mode Display. Ce mode reste opérationnel et les valeurs de paramètre régées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur du paramètre correspondant (ou la valeur de la mémoire temperature maxi/min) est indiquée pendant env. 5 s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation:

Réglage des valeurs du paramètre

L'appareil passe en mode de programmation si après la sélection d'un paramètre (mode Display) le bouton-poussoir "Set" est appuyé jusqu'à ce que l'affichage de la valeur du paramètre change. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées.

La valeur du paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5 s.

Montage

Raccorder la sonde de température à l'appareil et la fixer à un raccord process.

Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

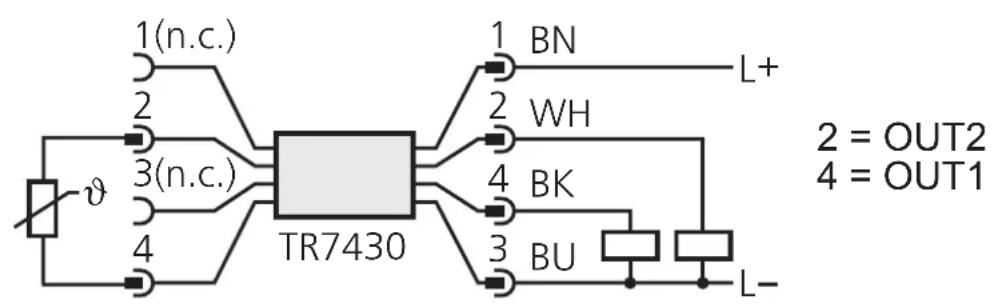

Couleurs des fils conducteurs des connecteurs fémelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir); n. c. = non raccordée.

Programmation d'une sortie anti-valente:

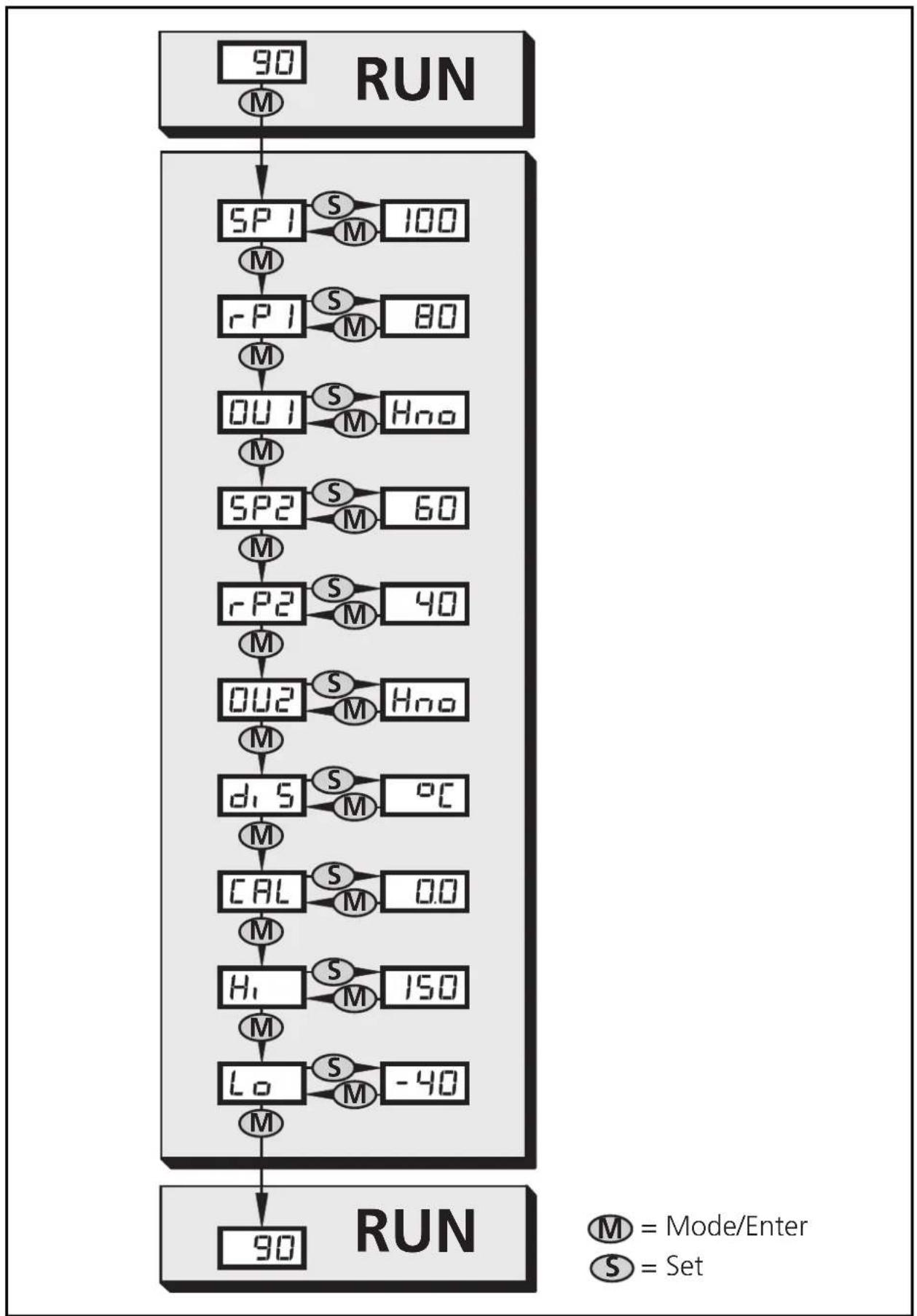

1	Mode/Enter Set	→ SP1	Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affchéé.
2	Mode/Enter Set	→ 70	Appuyer sur le bouton Set et le maintainir appuyé. La valeur de paramètre actuelle est affchéé pendant 5 s, après la valeur est incrémentée* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continulement en le maintainant appuyé).
		→ 100
3	Mode/Enter Set	→ SP1	Appuyer brièvement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
Attendre pendant 5 s (l'appareil se remet au mode de fonctionnement et la valeur mesurée actuelle est indiquée de nouveau), ou recommencer avec l'étape 1 pour programmer d'autres paramètres.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10 s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livre : non bloqué.

Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Le fonctionnement ne nécessite aucun entretien. Indications de défaut:

OL	= température trop haute
UL	= température trop basse
SC 1	(clignotant) = court-circuit de la sortie de commutation 1 / 2; la sortie correspondante est coupée.
SC 2
Err	(clignotant) = aucune sonde de température raccordée, défaut ou court-circuit dans la sonde de température,rupture d'un fil, dépassement de la plage évaluable

Paramètres réglables

5P1

5P2

- P1

- P2

Point de consigne haut

Seuil auquel la sortie change son état de commutation.

Point de consigne bas

Seuil auquel la sortie change son état de commutation. rPx est toujours plus bas que SPx. Seules des valeurs qui sont plus basses que SPx sont acceptées.

Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'hystérisis reste constante).

Si l'hystérisis est supérieure au nouveau point de consigne haut, elle est automatiquement réduite (rPx est mis à la valeur de réglage minimum).

Plage de réglage:

	SP1 rP1		en pas de
°C			0,5-39,5 ...
°F	-39 ... +302 -40 ... +301		1

Fonctions de commutation pour les sorties

4 fonctions de commutation peuvent être régées:

Hno = hysteresis / normalement ouvert

Hnc = hysteresis / normalement fermé

Fno = fonction fenêtre / normalement ouvert

Fnc = fonction fenêtre / normalement fermé

d.5	Réglage de l'afficheur 4 options peuvent être scélectionnées: °C = affichage en °Celsius °F = affichage en °Fahrenheit r°C = affichage en °Celsius (orientation de l'affichage à 180°) r°F = affichage en °Fahrenheit (orientation de l'affichage à 180°)
	Choisir l'unité d'affichage avant de régler les seuils (SPx, rPx). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts. Réglage en usine: dis = °C
CAL	Calibrage du point zéro La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.
		plage de réglage	en pas de
	°C		0,1-9,9 ... +9,9
	°F	-17,5 ... +17,5	0,5
HI Lo	Mémorisation t给您 maxi/mini • Hi: affichage de la température maxi mesurée • Lo: affichage de la température mini mesurée Effacer la mémoire: - Appuyer sur le bouton "Mode/Enter" jusqu'à ce que HI ou Lo soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que "... doit affché. - Appuyer brièvement sur le bouton "Mode/Enter" Il est recommendé d'effacer la mémoire dés que l'appareil travaillée pour la première fois dans des conditions d'utilisation normales.

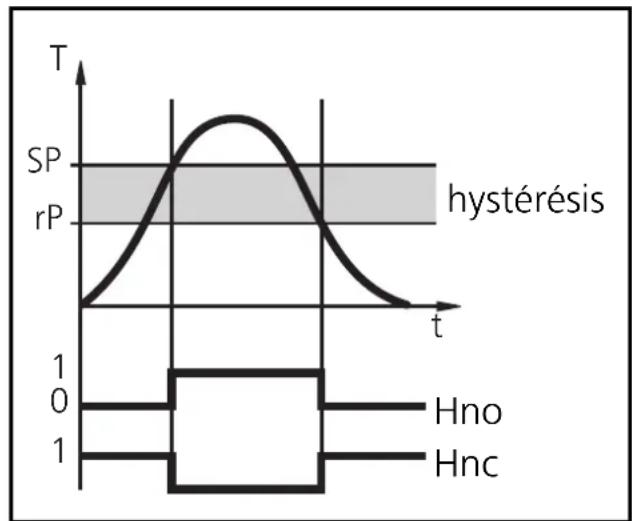

L'hystérisis garantit un état de commutation stable en cas de fluctuations de la température du circuit autour de la valeur préselectionnée.

Si la température du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx) ; si la température du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne BASSE (rPx) est atteinte.

L'hystérésis est réglable: La consigne haute doit d'abord être réglée, puis la consigne BASSE (ce qui correspond à l'écart souhaité).

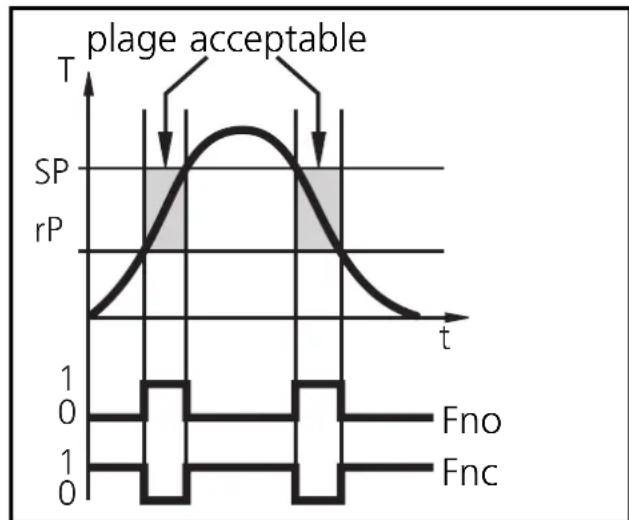

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie.

Si la température du circuit est entre la consigne haute (SPx) et la consigne BASSE (rPx), la sortie est commutée (fonction fenêtre/ normalement ouvert) ou non commutée (fonction fenêtre/ normalement fermé).

La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx. SPx = consigne haute, rPx = consigne basse.

Données techniques

Tension d'alimentation [V]	18 ... 30 DC
Courant de sortie [mA]	250Protection courts-circuits,Protection inversion de polarité / protection surcharges,Chien de garde intégré
Chute de tension [V]	< 2
Consommation [mA]	< 50
Courant constant [μA]	385 traversant l' éléments Pt 1000
ExactitudeSortie de commutation [°C/°F].	± 0,2 / ± 0,36
Affichage [°C/°F]	± (0,2 / 0,36 + 1/2 digit)
RésolutionSortie de commutation [°C/°F]	0,5 / 1
Affichage [°C/°F]	0,5 / 0,5
Dérive / température [% de l'étendue de mesure/par 10 K]	± 0,1
Temps de cycle mesure / affichage [ms]	200
Retard à la disponibilité [s]	1,5
Boîtier NOX 304; EPDM/X (Santoprène);PC copolymère; PBTP (Pocan); FPM (Viton)Température ambiente [°C]	-25 ... +70
Température de stockage [°C]	-40 ... +85
Protection	IP 67, III
Résistance d'isoolation [MΩ]	> 100 (500 V DC)
Tenue aux chocs [g]	50 (DIN / CEI 68-2-27, 11ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 10 - 2000 Hz)
CEMCEI 1000/4/2 ESD (décharges électro.):	4 / 8 KV
CEI 1000/4/3 HF (champs électro.):	10 V/m
CEI 1000/4/4 Burst:	2 KV
CEI 1000/4/6 HF (perturb. conduite):	10 V

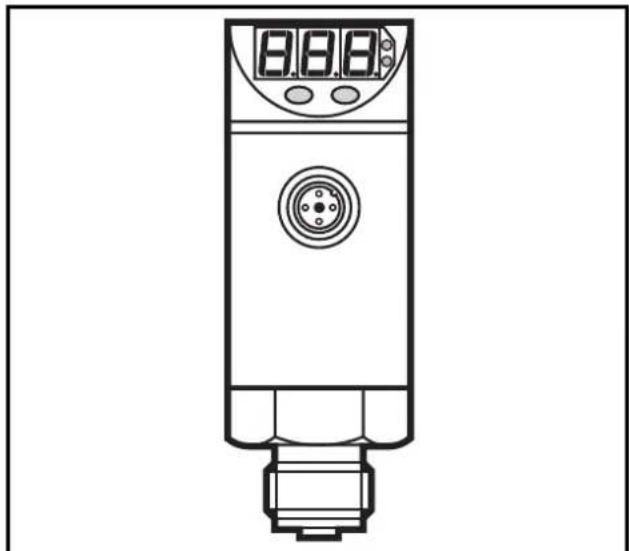

① visualisation digitale (2) bouton poussoir ③ connecteur pour la sonde de température
