Produkttyp	Temperaturfühler-Verstärker
Marke / Modell	IFM TR7430
Spannungsversorgung	18...30 V DC
Leistungsaufnahme	< 50 mA
Ausgangsstrom (max.)	250 mA
Messbereich	-40...+150 °C / -40...+302 °F
Genauigkeit Schaltausgang	±0,2 °C / ±0,36 °F
Anzeigeauflösung	0,5 °C / 1 °F
Display	Digital, hinterleuchtet, 180° drehbar
Anzahl Ausgänge	2 Transistorausgänge (Schalt-/Fensterfunktion)
Schaltfunktionen	Hysterese NO/NC, Fenster NO/NC
Schutzart	IP 67, Klasse III
Gehäusematerial	Edelstahl 304, EPDM/X, PC, PBTP, FPM
Umgebungstemperatur	-25...+70 °C
Lagertemperatur	-40...+85 °C
Nullpunkt-Kalibrierung (CAL)	Einstellbar von -9,9...+9,9 °C
Min-/Max-Speicherung	Min- und Max-Temperaturen aufgezeichnet
Tastensperre	Ja, durch langes Drücken beider Tasten
Wartung	Keine Wartung erforderlich
Integrierte Sicherheit	Kurzschluss-, Verpolungs-, Überlastschutz, Watchdog

Häufig gestellte Fragen - TR7430 IFM

Wie nehme ich den IFM TR7430 in Betrieb?

Nach elektrischem Anschluss und Montage des Fühlers schalten Sie das Gerät ein. Es befindet sich dann im Run-Modus und zeigt die gemessene Temperatur an. Überprüfen Sie die Funktion durch Erwärmen/Abkühlen des Fühlers.

Was bedeutet die Anzeige 'OL' oder 'UL' auf dem TR7430?

OL (Open Loop) zeigt eine zu hohe Temperatur (Bereichsüberschreitung) an, UL (Under Loop) eine zu niedrige. Überprüfen Sie Fühler und Messbereich.

Wie stelle ich die Schaltschwellen SP1 und rP1 ein?

Drücken Sie Mode/Enter, bis SP1 angezeigt wird. Drücken Sie Set, um den Wert zu ändern (kontinuierliche Erhöhung bei langem Drücken). Bestätigen Sie mit Mode/Enter. Wiederholen Sie für rP1 (immer kleiner als SP1).

Wie wählt man zwischen °C- und °F-Anzeige?

Wählen Sie den Parameter diS im Display-Modus. Die Optionen sind °C, °F, r°C (invertierte Anzeige), r°F. Stellen Sie die Einheit vor dem Einstellen der Schwellen ein, um Rundungsfehler zu vermeiden.

Was tun, wenn der Fehler 'SC1' oder 'SC2' blinkt?

SC1 oder SC2 signalisiert einen Kurzschluss am entsprechenden Schaltausgang. Der Ausgang wird deaktiviert. Überprüfen Sie Verkabelung und angeschlossene Last.

Wie lösche ich den Min-/Max-Temperaturspeicher?

Zeigen Sie HI oder Lo mit Mode/Enter an, drücken Sie dann lange Set, bis '...' erscheint. Bestätigen Sie mit Mode/Enter. Löschen Sie nach der ersten Verwendung unter normalen Bedingungen.

Was ist der Unterschied zwischen den Funktionen Hno und Fno?

Hno (Hysterese Schließer) schaltet, wenn die Temperatur SPx überschreitet und unter rPx zurückfällt. Fno (Fenster Schließer) schaltet, wenn die Temperatur zwischen SPx und rPx liegt.

Wie kalibriere ich den Nullpunkt (CAL)?

Rufen Sie den Parameter CAL im Menü auf und stellen Sie den gewünschten Offset-Wert ein (von -9,9 bis +9,9 °C in 0,1-Schritten). Bestätigen Sie mit Mode/Enter.

Kann ich die PDF-Anleitung des TR7430 herunterladen?

Ja, die vollständige Anleitung (32 Seiten) steht zum kostenlosen Download als PDF auf notice-facile.com bereit. Sie können auch eine Übersetzung in andere Sprachen anfordern.

Wie sperre ich das Gerät, um Änderungen zu vermeiden?

Drücken Sie gleichzeitig die Tasten Set und Mode/Enter für ca. 10 Sekunden. Das Display erlischt kurz zur Bestätigung der Sperrung. Wiederholen Sie den Vorgang zum Entsperren.

BEDIENUNGSANLEITUNG TR7430 IFM

Auswertelektronik für Temperatursensoren

Bestimmungsgemäß Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betriebsarten . 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Programmieren . 9

Inbetriebnahme/Betrieb .Seite 10

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Technische Daten . 13

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Contents

Controls and visual indication . page 14

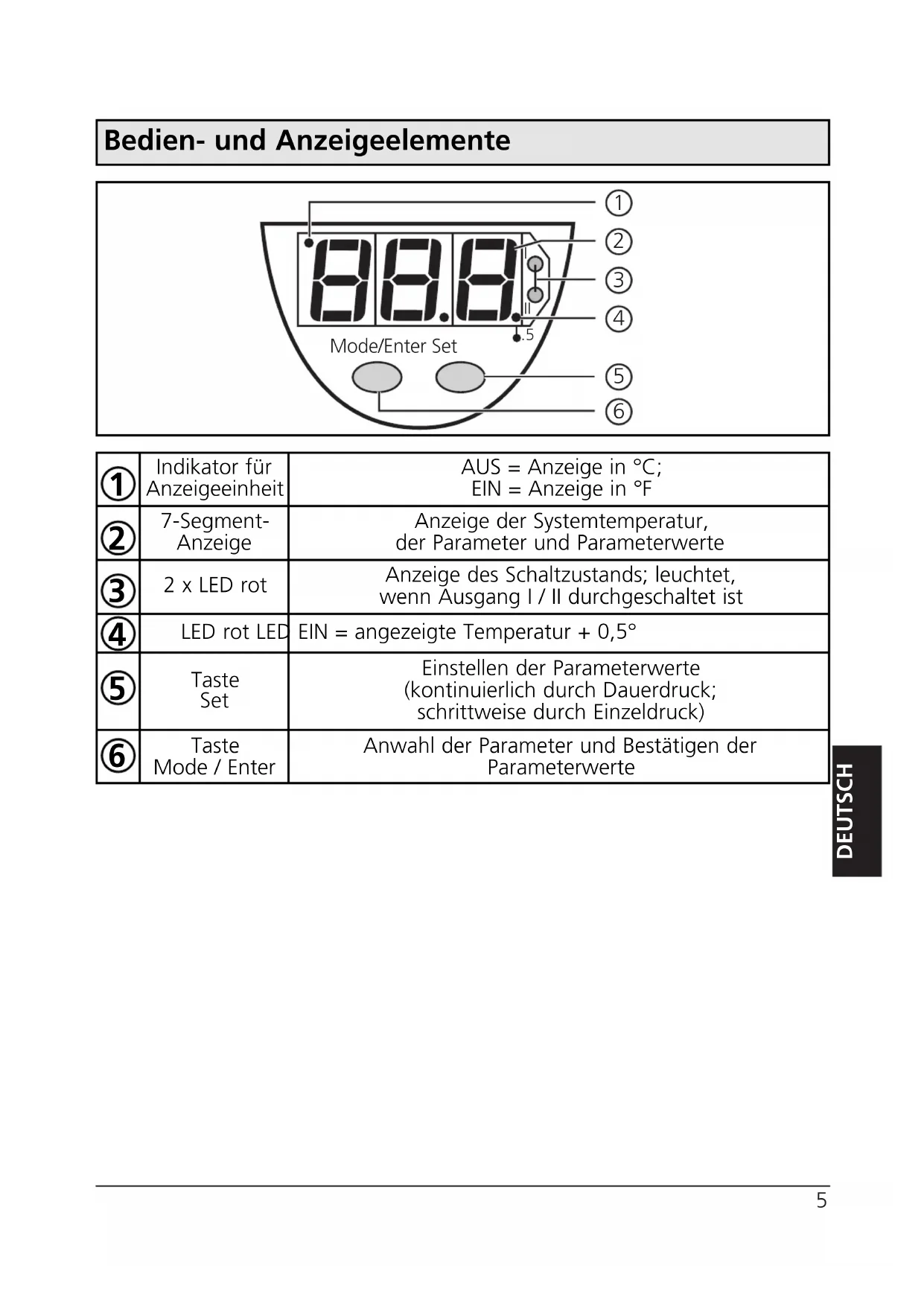

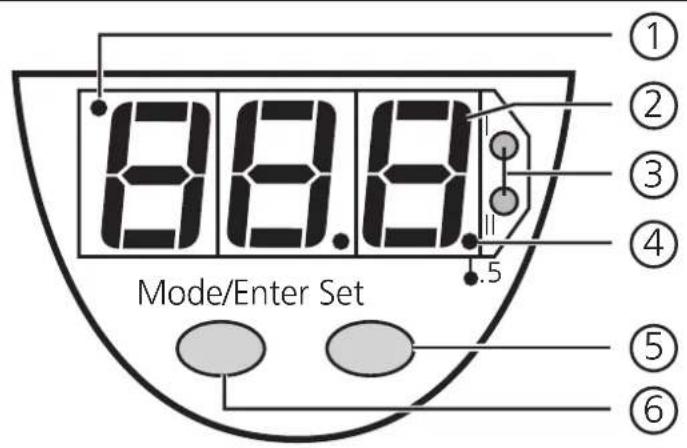

Bedien- und Anzeigeelemente

①	Indikator für Anzeigeeinheit	AUS = Anzeige in °C; EIN = Anzeige in °F
②	7-Segment-Anzeige	Anzeige der Systemtemperatur, der Parameter und Parameterwerte
③	2 x LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II durchgeschaltet ist
④	LED rot LED	EIN = angezeigte Temperatur + 0,5°
⑤	Taste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
⑥	Taste Mode / Enter	Anwahl der Parameter und Bestätigen der Parameterwerte

Bestimmungsgemäß Verwendung

• In Verbindung mit Temperatursensoren TS oder TT erfaβt das Gerät die Systemtemperatur,
• zeigt sie durch ein Display an (wählbar in °C oder °F)
• und erzeugt 2 Ausgangssignale entsprechend der eingestellen Ausgangskonfiguration.

	Ausgang 1 Ausgang 2
Schaltfunktion (getrennt je Ausgang einstellbar)	Hysteresefunktion / Schließer (Hno)
	Hysteresefunktion / Offner (Hnc)
	Fensterfungtion / Schließer (Fno)
	Fensterfungtion / Offner (Fnc)

Meßbereich:

°C -40	... +150
	-40 ... 302°F

Betriebsarten

Run-Modus:

Normaler Arbeitsbetrieb

Nach dem Einsatz der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führte seine Überwachungsfunktion aus und schaltet die Transistorausgänge entsprechend den eingestillten Parametern.

Das Display zeigt die aktuelle Systemtemperatur an, die roten LEDs signalisieren den Schaltzustand der Ausgänge.

Display-Modus:

Anzeige der Parameter und der eingestillten Parameterwerte Das Gerät Goes durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon konnen die eingestillten Parameterwerte und die Werte des Min-Max-Speichers abgelesen werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt für ca. 5 s den zugehörigen Parameter-/ Speicherwert; danach Goes das Gerät zurück in den Run-Modus.

Programmier-Modus:

Einstellen der Parameterwerte

Das Gerät Goes in den Programmiermodus, wenn nach Anzahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führte seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set"ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät gehen in den Run-Modus zurück, wenn danach 5 s lang keine Taste mehr gedrückt wird.

Montage

SchlieBen Sie einen Temperatursensor an das Gerät an und befestigen Sie es an einem Prozeßanschluß.

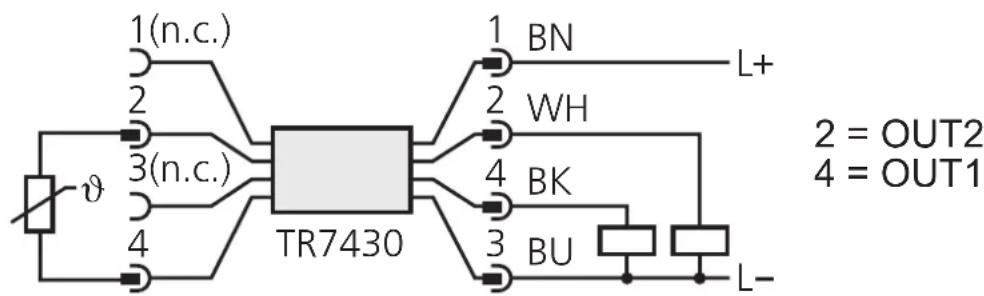

Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schlieBen Sie das Gerät folgendermaBen an:

Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiβ), 3 = BU (blau), 4 = BK (schwarz); n.c. = nicht belegt.

Programmierung antivalenter Ausgänge:

1	Mode/Enter Set	→ SP1	Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2	Mode/Enter Set	→ 70	Drücken Sie die Taste Set und halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5 s lang angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
		→ 100
3	Mode/Enter Set	→ SP1	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
Warten Sie 5 s (das Gerät gehen in den Betriebsmodus und zeigt den aktuellen Meßwert), oder beginnen Sie wieder mit Schritt 1, um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder beim minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerätläßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie 10s lang die beiden Programmierasten. Die Anzeige verlischt kurzzeitig (= Bestätigung des Verriegelns / Entriegelns). Auslieferungszustand: Nicht verriegelt.

Inbetriebnahme / Betrieb

Prufen Sie, ob das Gerät sicher Funktioniert.

Störanzeigen während des Betriebs:

OL	= Temperatur zu hoch
UL	= Temperatur zu niedrig
SC1	(blinkend) = Kurzschluß in Schalteausgang 1 / 2; der betreffende Ausgang ist abgeschaltet.
SC2
Err	(blinkend) = kein Temperaturfühler angeschlossen; Fehler oder Kurzschluß im Temperaturfühler; Kabelbruch; Überschreiben des Erfassungsbereichs

Technik-Information / Funktionswise / Parameter

Einstellbare Parameter

Schaltpunkt

Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert.

Rückschaltpunkt

Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.

rPx ist stets kleiner als SPx. Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen.

Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitbezogen (die Hysterese bleibt konstant).

Ist die Hysterese größter als der neue Schaltpunkt, wird sie automatisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt). Einstellbereiche:

	SP1 rP1		in Schritten von
°C			0,5-39,5 ...
°F	-39 ... +302 -40 ... +301		1

+150

Konfiguration der Schaltausgänge

Es sind 4 Schaltfunktionen einstellbar:

Hno = Hysteresefunktion / normally open (SchlieBer)

Einstellung der Anzeige

Es sind 4 Einstellungen währbar:

^ C = Anzeige in Celsius

^ = Anzeige in ^ Fahrenheit

r^ = Anzeige in ^ Celsius (um 180^ gedrecht)

r^ = Anzeige in ^ Fahrenheit (um 180^ gedrecht)

Stellen Sie die Anzeigeeinheit ein, bevor Sie die Schaltgrenzen (SPx, rPx) einstehen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewündsten Werte.

Auslieferungszustand: dis = °C

Nullpunkt-Kalibrierung

Der interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.

	Einstellbereich	in Schritten von
°C		0,1-9,9 ... +9,9
°F	-17,5 ... +17,5	0,5

Min-Max-Speicher für Systemtemperatur

• Hi: Anzeige der hochsten gemessenen Temperatur

• Lo: Anzeige der niedrigsten gemessenen Temperatur Löschen des Speichers:

• Drücken Sie die "Mode/Enter"-Taste, bis HI oder Lo erscheid.

• Drücken Sie die "Set"-Taste und halten Sie sie fest, bis die Anzeige "- - - " erscheint.

• Drücken Sie dann kurz die "Mode/Enter"-Taste.

Es ist sinnvoll, die Speicher zu löschen, sobald das Gerät erstmals unter normalen Betriebsbedingungen arbeitet.

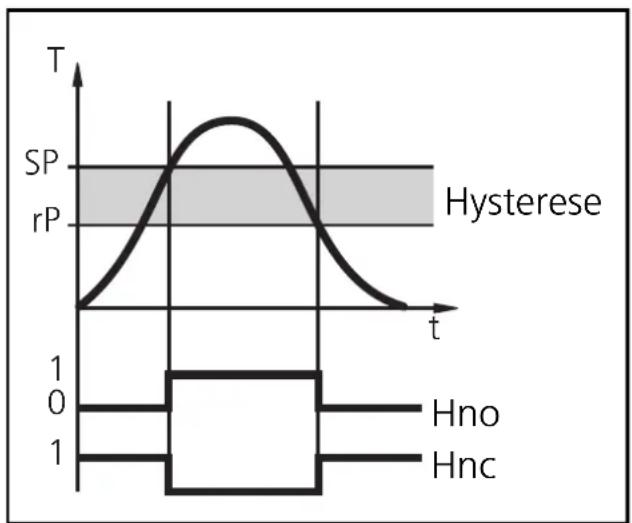

Hysteresefungtion:

Die Hysterese halt den Schaltzustand des Ausgangs stabil, wenn die Systemtemperatur um den Sollwert schwankt.

Bei steigender Systemtemperatur schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt die Systemtemperatur wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

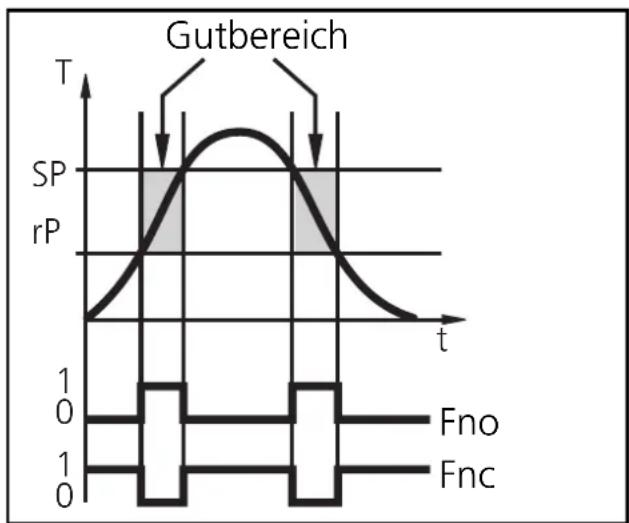

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs. Bewegt sich die Systemtemperatur zwischen Schaltpunkt (SPx) und Rückschaltpunkt (rPx), ist der Ausgang durchgeschaltet (Fensterfungkntion / Schlieber) bzw. geöffnet (Fensterfungkntion / Offner).

Die Breite des Fensters ist einstellbar durch den Abstand von SPx zur rPx. SPx = oberer Wert, rPx = unterer Wert.

Technische Daten

Betriebsspannung [V]	18 ... 30 DC
Strombelastbarkeit [mA]	250 Kurzschlußschutz, getaktet, verpolungssicher / überlastfest, Watchdog integriert
Spanningsabfall [V]	< 2 Stromaufnahme [mA] < 50 Konstantstrom [μA] 385 durch das Pt 1000-Element
Genauigkeit Schaltausgang [°C/°F]	± 0,2 / ± 0,36 Anzeige [°C/°F] ± (0,2 / 0,36 + 1/2 Digit) Auflösung Schaltausgang [°C/°F] 0,5 / 1 Anzeige [°C/°F] 0,5 / 0,5 Temperatureinflüß [% vom Meßbereichsendwert/pro 10 K] ± 0,1
Meß-/ Anzeigen-Zykluszeit [ms]	200 Bereitschaftsverzögerungszeit [s] 1,5
Gehäusewerkstoffe V2A (1.4301); EPDM/X (Santoprene); PC Copolymer; PBTP (Pocan); FPM (Viton) Umgebungstemperatur [°C] -25 ... +70 Lagertemperatur [°C]	-40 ... +85 Schutzart IP 67 Isolationswiderstand [MΩ] > 100 (500 V DC) Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11ms) Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz) EMV IEC 1000/4/2 ESD: 4/8 KV IEC 1000/4/3 HF gestrahlt: 10 V/m IEC 1000/4/4 Burst: 2 KV IEC 1000/4/6 HF leitungsgebunden: 10 V

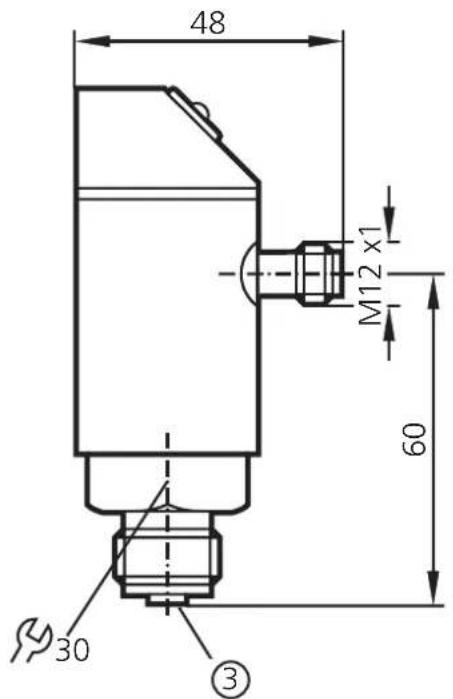

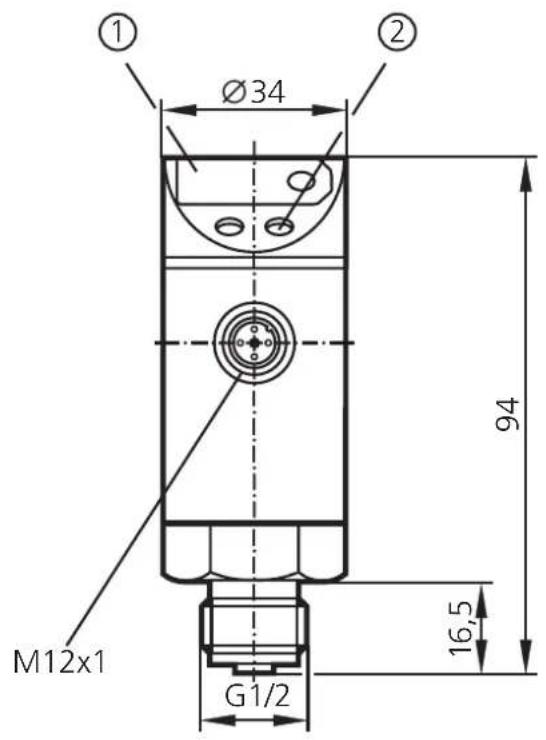

Maßzeichnung / Scale drawing / Dimensions

(1) 7-Segment-Anzeige
(2) Programmiertaste
(3) Steckverbinder für Temperatursensor
